PEN MINI 6 - Numériseur portable IRIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner portable à stylo
Caractéristiques techniques principales	Numérisation de texte, reconnaissance optique de caractères (OCR), connectivité Bluetooth
Alimentation électrique	Batterie rechargeable via USB
Dimensions approximatives	14,5 cm x 2,5 cm x 1,5 cm
Poids	50 g
Compatibilités	Compatible avec Windows, macOS, iOS et Android
Type de batterie	Batterie lithium-ion
Tension	5 V
Puissance	1 W
Fonctions principales	Numérisation de documents, traduction instantanée, sauvegarde sur cloud
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparation limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à des températures extrêmes, respecter les consignes de charge
Informations générales utiles	Vérifier la compatibilité avec les systèmes d'exploitation avant l'achat

FOIRE AUX QUESTIONS - PEN MINI 6 IRIS

Comment charger le IRIS IRISPEN MINI 6 ?

Pour charger le IRIS IRISPEN MINI 6, connectez le stylo à un port USB à l'aide du câble fourni. Assurez-vous que le stylo est éteint pendant la charge. Une lumière LED indiquera que le chargement est en cours.

Pourquoi mon IRIS IRISPEN MINI 6 ne s'allume-t-il pas ?

Si le stylo ne s'allume pas, vérifiez d'abord qu'il est chargé. Si la lumière LED ne s'allume pas lors de la charge, essayez un autre port USB ou un autre câble. Si le problème persiste, contactez le support technique.

Comment connecter le IRIS IRISPEN MINI 6 à mon ordinateur ?

Pour connecter le IRIS IRISPEN MINI 6 à votre ordinateur, téléchargez et installez le logiciel IRISPen sur votre PC. Ensuite, branchez le stylo via USB pour établir la connexion.

Que faire si le stylo ne reconnaît pas le texte ?

Assurez-vous que le texte que vous essayez de numériser est imprimé en caractères clairs et lisibles. Évitez les polices manuscrites ou déformées. Vous pouvez également essayer de calibrer le stylo à l'aide du logiciel.

Comment mettre à jour le firmware du IRIS IRISPEN MINI 6 ?

Connectez le IRIS IRISPEN MINI 6 à votre ordinateur et ouvrez le logiciel IRISPen. Allez dans 'Paramètres' et recherchez une option pour 'Mettre à jour le firmware'. Suivez les instructions à l'écran pour effectuer la mise à jour.

Le stylo fonctionne-t-il avec tous les types de papier ?

Le IRIS IRISPEN MINI 6 fonctionne mieux avec du papier lisse et blanc. Les papiers rugueux ou de couleur peuvent affecter la précision de la numérisation.

Comment nettoyer la pointe du IRIS IRISPEN MINI 6 ?

Pour nettoyer la pointe, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le stylo.

Où puis-je trouver le manuel d'utilisation du IRIS IRISPEN MINI 6 ?

Le manuel d'utilisation est disponible sur le site officiel d'IRIS dans la section 'Support' ou 'Téléchargements'. Vous pouvez également le trouver inclus dans l'emballage du produit.

MODE D'EMPLOI PEN MINI 6 IRIS

Guide de l'utilisateur

Français

Table des matières

Droits d'auteur....1

Chapitre 1 A propos de l'IRISPen....3

Qu'est-ce que l'IRISPen? 3

Comment l'IRISPen fonctionne-t-il? 7

Les étapes à suivre....9

Chapitre 2 Installation .... 11

Configuration minimale requise.... 11

Installer le logiciel....11

Installer le stylo scanner.... 14

Désinstaller l'IRISPen 16

Comment obtenir un support produit?...... 16

Comment enregistrer votre IRISPen?...... 17

Chapitre 3 Démarrer avec l'IRISPen....19

Faire démarrer l'IRISPen....19

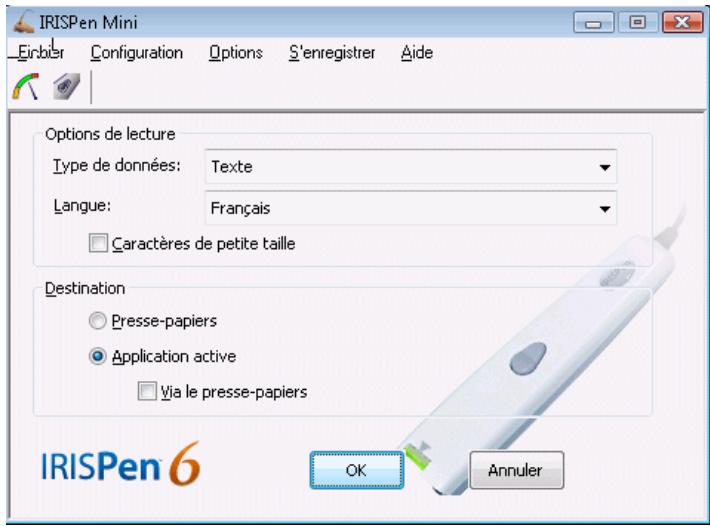

Interface utilisateur....20

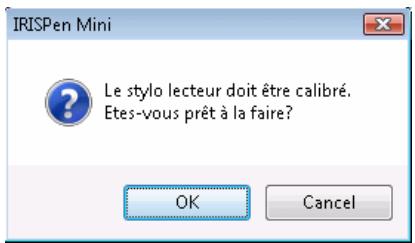

Calibrer le stylo scanner....23

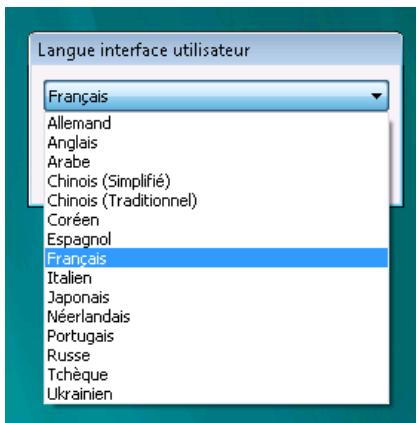

Changer la langue de l'interface 25

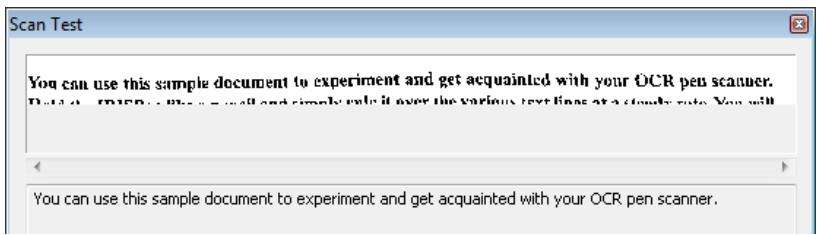

La fenêtre Test de numérisation....26

Chapitre 4 Paramètres de base....29

Options de lecture 29

Type de données....29

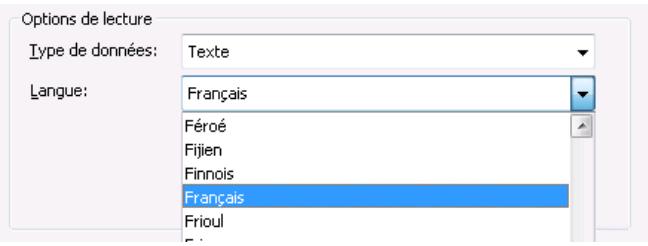

Langue....30

Autres.... 31

Destination 32

Chapitre 5 Commandes fréquentes....35

Boutons 35

Signal sonore....36

Chapitre 6 Comment faire pour.... 39

Personnaliser/enregistrer/ouvrir une configuration .... 39

Lire des caractères de petite taille 40

Scanner de droite à gauche....41

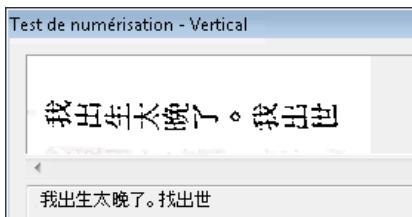

Scanner du texte vertical (en option)......41

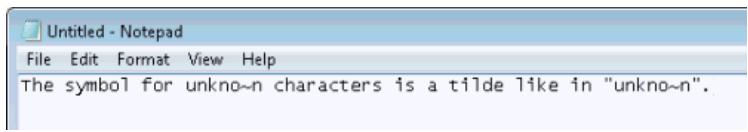

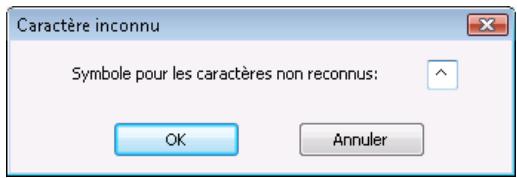

Définir le symbole des caractères non reconnus.... 43

Index 45

Droits d'auteur

Droits d'auteur ©1993-2007 I.R.I.S. Tous droits réservés.

Les logiciels IRISPen Mini, IRISPen Express, IRISPen Executive et IRISPen Translator ont été conçus et développés par I.R.I.S. La technologie OCR ("Reconnaissance Optique de Caractères") et linguistique par I.R.I.S. I.R.I.S. est propriétaire des droits d'auteur des logiciels IRISPen Mini, IRISPen Express, IRISPen Executive, IRISPen Translator, du Read & Speak, de la technologie PBR ("Pen Bar Code Reading"), de la technologie PCR ("Pen Character Recognition"), de la technologie PHR ("Pen Handprinting Recognition"), de la technologie linguistique, de l'aide en ligne et de ce manuel utilisateur.

Les logos I.R.I.S., IRISPen, PBR, PCR, la technologie linguistique I.R.I.S. et le Read & Speak sont des marques déposées d'I.R.I.S.

Tous les autres produits mentionnés dans ce manuel sont des marques ou des marques déposées de leurs propriétaires respectifs.

Conformité aux normes CE et FCC

L'IRISPen a été testé pour sa conformité aux normes CE (Directive "EMC" 89/336/EEC amendée par 92/31/EEC & 93/68/EC) ainsi qu'aux normes FCC pour usage domestique et bureautique (réglementation 47 CFR Part 15 & ANSI C63.4)".

CHAPITRE 1 A PROPOS DE L'IRISPEN

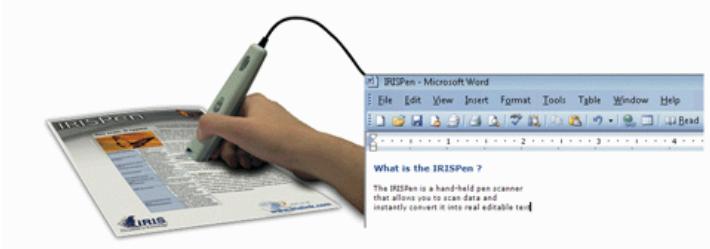

QU'EST-CE QUE L'IRISPEN?

L'IRISPen est un stylo scanner portable et un logiciel permettant de scanner des données et de les convertir instantanément en texte éditable grâce à la technologie OCR (Reconnaissance Optique de Caractères) d'I.R.I.S. Le résultat est directement disponible dans toute application Windows ou Mac.

Principales utilisations

Vous utiliserez l'IRISPen afin de scanner et d'introduire dans votre application active:

- des notes et de courtes lignes telles que des adresses, des numéros de téléphone, etc.,

- des chiffres et des tableaux provenant de chèques, de factures, d'extraits de compte, etc.,

- des paragraphes entiers provenant de livres, magazines, journaux, etc.,

- des petites images telles que des signatures, des logos, des notes manuscrites, etc.

En fonction de la version de l'IRISPen utilisée, vous pourrez également lire des codes à barres, de l'écriture manuscrite, du texte matriciel, scanner en plusieurs lignes dans une même opération, ou même faire prononcer ou traduire les lignes scannées.

La gamme IRISPen

Voici le descriptif de la gamme IRISPen. Chaque version offre sa propre série de fonctionnalités.

• IRISPen Mini (+ version asiatique)
• IRISPen Express (+ version asiatique)*
• IRISPen Executive (+ version asiatique)*
• IRISPen Translator

(*) Disponible pour Windows et pour Mac OS X.

IRISPen Mini	IRISPen Express	IRISPen Translator	IRISPen Executive
Fonctionnalités de base	Fonctionnalités de base	Fonctionnalités de base	Fonctionnalités de base
Interface utilisateur dans 15 langues	Interface utilisateur dans 15 langues	Interface utilisateur dans 15 langues	Interface utilisateur dans 15 langues
47 langues reconnues + 4 langues dans la version asiatique (*)	121 langues reconnues + 4 langues dans la version asiatique (*)	121 langues reconnues (**)	121 langues reconnues + 4 langues dans la version asiatique (*)
Boutons programmables: 4 opérations possibles (uniquement simple clic)	Boutons programmables: 5 opérations possibles (uniquement simple clic)	Boutons programmables: 12 opérations possibles (simple et double clic)	Boutons programmables: 13 opérations possibles (simple et double clic)
	Attribution de touches de raccourci	Attribution de touches de raccourci	Attribution de touches de raccourci
	Enregistrement de la configuration par défaut	Enregistrement de la configuration par défaut	Enregistrement de la configuration par défaut
	Assistant de l'IRISPen	Assistant de l'IRISPen	Assistant de l'IRISPen
	Remplacement des lignes verticales	Remplacement des lignes verticales	Remplacement des lignes verticales
		Délimitation du texte	Délimitation du texte
		Numérisation en multiligne	Numérisation en multiligne
		Synthèse vocale	Synthèse vocale
			Ajustement d'image
			Remplacement des chaînes de caractères
			Personnalisation du jeu de caractères
			Lecture de l'écriture manuscrite
			Lecture de textes matriciels
			Lecture de codes à barres
			Lecture du CMC7
		Traduction des données reconnues

(*) La version asiatique de l'IRISPen vous permet de reconnaître 4 langues supplémentaires: le chinois traditionnel, le chinois simplifié, le japonnais, le coréen.

(**) Version asiatique non disponible.

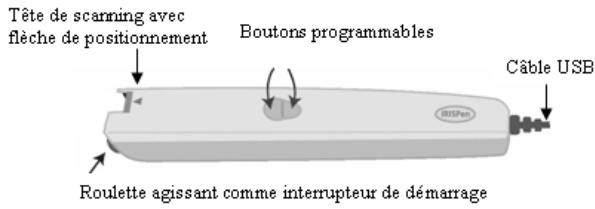

Le stylo scanner

Tête de scanning avec flèche de positionnement Boutons programmables Câble USB Roulette agissant comme interrupteur de démarrage

L'IRISPen est un stylo scanner ayant la taille et la forme d'une surligneur. Il se connecte au port USB de votre ordinateur et ne requiert aucune autre alimentation électrique. L'IRISPen est équipé d'une tête de scanning et d'une flèche de positionnement, d'une roulette et de deux boutons programmables.

La flèche de positionnement est utilisée pour positionner correctement le stylo sur la ligne à capturer.

La roulette permet de faire glisser aisément le stylo sur le papier et agit comme interrupteur de démarrage.

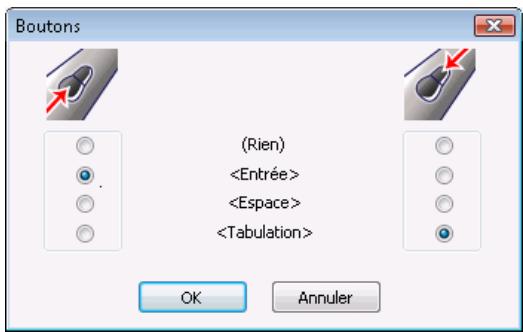

Les deux boutons du stylo sont programmables.

Lorsque vous appuyez l'IRISPen sur une feuille de papier, vous le mettez en route, lorsque vous soulevez l'IRISPen, la numérisation prend fin. Une lumière verte éclaire la zone de texte au moment où celle-ci est scannée.

La technologie OCR

L'IRISPen intègre le tout dernier moteur OCR (Reconnaissance Optique de Caractères) développé par I.R.I.S. Il est capable de reconnaître des lignes de texte avec une précision optimale dans 125 langues. Toutes les langues américaines et européennes sont supportées, y compris les langues de l'Europe centrale. Le grec, le turque, le cyrillique ("russe"), les langues baltes ainsi que l'hébreu sont supportés. Un module optionnel permet à l'IRISPen de lire également des documents asiatiques en japonais, chinois simplifié, chinois traditionnel, et coréen.

L'IRISPen est capable de lire du texte dans pratiquement toutes les polices, dans un très grande variété de styles et de tailles (de 8 à 20 points), ainsi que des caractères spéciaux, signes de ponctuation,

symboles spéciaux, et éléments de formattage tels que des lignes verticales entre les colonnes d'un tableau.

COMMENT L'IRISPEN FONCTIONNE-T-IL?

L'IRISPen fonctionne comme une caméra qui envoie une image à l'ordinateur. L'image est reconnue par les routines de reconnaissance. Les données ainsi "lues" sont insérées dans l'application cible.

Pour scanner les données avec l'IRISPen, il vous suffit de faire glisser le stylo scanner sur la ligne ou zone de données.

- Tenez l'IRISPen comme un stylo et placez-le quelques millimètres avant les premiers caractères ou données à reconnaître. Le stylo scanner doit être positionné de façon à ce que la ligne de texte à lire se trouve juste au milieu de la tête de scanning, juste en dessous de la flèche de positionnement.

! Le Jaune est la couleur invisible de l'IRISPen. Les données en jaune ne peuvent donc pas être capturées par le scanner. N'essayez donc pas de scanner des données imprimées en jaune.

Voir aussi: Comment faire pour... Scanner de droite à gauche, Scanner du texte vertical (en option)

Attention:

La bande de numérisation du stylo est de 10,5 mm de haut et couvre souvent plusieurs lignes de texte. Etant donné que le stylo ne capture que la ligne "centrale" de cette bande, positionnez correctement la ligne à scanner.

- Appuyez le stylo sur votre document et faites-le rouler sur la ligne de texte à vitesse constante. L'interrupteur de démarrage s'active et les données sont éclairées par une lumière verte.

Attention:

Assurez-vous de tenir le stylo avec le bon angle d'inclinaison, sinon les données ne pourront pas être lues correctement.

Bonne position

- Dès que vous avez atteint la fin de la ligne, soulevez l'IRISPen. Assurez-vous d'avoir couvert les derniers caractères de la ligne.

! N'essayez pas de scanner des lignes de plus de 30,5 cm de long. La numérisation s'arrête dès que cette longueur est atteinte.

- Opérez exactement de la même manière pour la ligne suivante.

Astuce:

Contrôlez l'image que vous générez

Utilisezles fenêtres Contrôle de l'image et Test de numérisation (voir: Démarrer avec l'IRISPen, Interface utilisateur) pour vérifier la qualité des images que vous produisez et améliorer votre capacité à numériser.

Astuce:

Exercez-vous sur les feuilles de test

Nous vous recommandons d'utiliser les feuilles de test fournies avec votre IRISPen pour vous familiariser avec le stylo scanner et l'expérimenter. Les feuilles de test sont disponibles au format papier et au format PDF pour une éventuelle réimpression (le fichier testsheet.pdf est automatiquement installé dans le dossier d'installation de l'IRISPen).

LES ETAPES A SUIVRE...

Voici les principales lignes directrices à suivre pour utiliser l'IRISPen. Les instructions détaillées sont fournies plus loin dans ce manuel. Utilisez la Table des matières et l'Index fournis à la fin de ce manuel les boutons pour trouver l'information voulue.

1. Définissez vos paramètres dans l'application IRISPen

Avant de commencer à utiliser l'IRISPen, vous devez ajuster le logiciel à vos besoins. En fonction du type de données que vous voulez lire - du texte, des codes à barres, du texte à aiguilles, etc. - et de la langue à lire, vous devez sélectionner les paramètres de base appropriés et, si nécessaire, ajuster ces paramètres via les commandes fréquentes.

Voir: Paramètres de base et Commandes fréquentes. Voir aussi la section Comment faire pour... pour plus de détails.

2. Ouvrez l'application cible et positionnez votre curseur

Choisissez l'application dans laquelle vous voulez insérer les données lues: ouvrez votre document cible, tableur, base de données, etc. Placez votre curseur à l'endroit exact où vous voulez insérer les données.

Vous pouvez choisir la façon dont les données seront insérées dans l'application active: soit par transfert direct dans l'application, soit via le presse-papiers. Voir: Paramètres de base, Destination.

3. Prenez le document original et scannez les données à capturer

Revenez à votre document, magazine, etc. contenant les données à transférer et scannez les données avec le stylo scanner. Faites simplement glisser votre stylo scanner au-dessus des lignes de texte, images, etc. Suivez scrupuleusement les instructions données dans: A propos de l'IRISPen, Comment l'IRISPen fonctionne-t-il? Après chaque opération de numérisation, les données apparaissent directement dans l'application cible.

Important:

Vérifiez la qualité de la numérisation

Vérifiez la qualité de vos premières numérisations avant de commencer à scanner pour de bon. Utilisez les fenêtres Contrôle de l'image et Test de numérisation (voir: Démarrer avec l'IRISPen, Interface utilisateur) pour vérifier la qualité des images que vous produisez et améliorer votre capacité à numériser.

CHAPITRE 2 INSTALLATION

CONFIGURATION MINIMALE REQUISE

Voici la configuration minimale requise pour pouvoir utiliser l'IRISPen:

• Un PC Intel Pentium ou compatible. Un PC Pentium III est recommandé.
  • 64 Mb de mémoire vive.
  • 100 Mb d'espace libre sur le disque dur.
• Le système d'exploitation Windows Vista, Windows XP ou Windows 2000.
• Un port USB libre pour connecter le scanner de l'IRISPen.

INSTALLER LE LOGICIEL

La boîte IRISPen contient le stylo scanner lui-même et un CD-ROM autoexécutable comprenant le logiciel. Vous devez installer le logiciel IRISPen avant d'installer et de connecter le stylo scanner à votre ordinateur.

Attention:

Veuillez installer le logiciel IRISPen avant de connecter votre stylo scanner !

Pour installer le logiciel:

- Démarrez tout d'abord votre ordinateur et ouvrez Windows. Attention: Vous devez vous connecter en tant qu'administrateur ou vous assurez que vous posséder les droits nécessaires pour installer le logiciel.

- Insérez le CD-ROM dans votre lecteur CD.

- Les utilisateurs de Windows Vista: Cliquez sur Run menu.exe pour installer le programme, puis suivez les instructions qui s'affichent à l'écran. - Les utilisateurs de Windows XP et Windows 2000: Attendez simplement que le programme d'installation démarre. Si l'installation ne démarre pas de manière automatique, lancez le fichier menu.exe situé sur le CD-ROM.

- Cliquez sur "IRISPen" pour démarrer l'installation de l'IRISPen (des logiciels supplémentaires d'I.R.I.S. vous sont proposés pour une évaluation: Readiris Pro et Cardiris LE).

- Choisissez la langue de l'installation et cliquez sur OK.

Bienvenue dans l'InstallShield Wizard de IRISPen.

L'InstallShield(R) Wizard installera IRISPen sur votre ordinateur. Pour continuer, cliquez sur suivant.

- Acceptez les termes du contrat de licence.

- Des options d'installation vous sont proposées. Sélectionnez les options voulues et cliquez sur Suivant chaque fois que vous êtes prêt à passer à l'écran suivant.

Dictionnaires

Installez les dictionnaires car ceux-ci permettent d'améliorer la précision de l'OCR.

Adobe Reader

Si nécessaire, installez le logiciel Adobe Reader; ce dernier est requis pour accéder à la documentation du logiciel (le guide de l'utilisateur est disponible au format PDF).

Attention:

Les utilisateurs de Windows XP doivent ignorer le message suivant et cliquer sur "Continuer" pour continuer la procédure d'installation:

Le logiciel que vous êtes en train d'installer n'a pas été validé lors du test permettant d'obtenir le logo 'Windows et vérifiant sa compatibilité avec Windows XP. (Indiquez -moi pourquoi ce test est important.)

Continuer l'installation de ce logiciel peut mettre en péril ou déstabiliser le bon fonctionnement de votre système, maintenant ou dans l'avenir. Microsoft recommande fortement que vous arrêtiez cette installation maintenant et contactiez le fournisseur du matériel pour obtenir le logiciel qui a été validé lors du test permettant d'obtenir le logo Windows.

• Les utilisateurs de Windows Vista doivent confirmer l'installation du logiciel en cliquant sur Installer.
• Lorsque l'installation est terminée, cliquez sur Terminer, puis enlevez le CD-ROM du lecteur de CD-ROM.

Le logiciel IRISPen est installé sur votre ordinateur.

Vous pouvez maintenant afficher le fichier 'Lisez-moi'.

Lisez-Moi

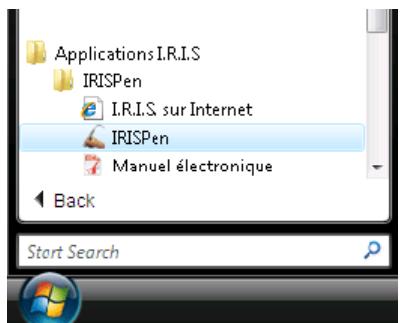

Le sous-menu Applications I.R.I.S. - IRISPen sous le menu Programmes de Windows est automatiquement créé par le programme d'installation.

Applications I.R.I.S IRISPen I.R.I.S. sur Internet IRISPen Manuel électronique

Le programme d'installation crée également un raccourci vers l'application IRISPen sur le bureau de Windows.

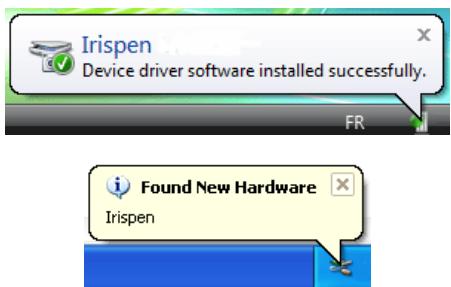

INSTALLER LE STYLO SCANNER

Lorsque l'installation du logiciel est terminée, vous pouvez installer le stylo scanner.

Pour installer le stylo scanner:

- Connectez le câble du stylo scanner à un port USB de votre ordinateur. Un message s'affiche, confirmant que l'objet a bien été installé.

Les utilisateurs de Windows XP, Service Pack 2: l'assistant

vous propose de rechercher des pilotes plus récents sur Internet. Sélectionnez "Non, pas cette fois".

Autorisez-vous Windows à se connecter à Windows Update pour rechercher des mises à jour ?

Qui, cette fois seulement
Oui, maintenant et chaque fois que je connecte un périphérique
Non, pas pour cette fois

- Suivez simplement les instructions qui s'affichent à l'écran pour installer le pilote de l'IRISPen. Cliquez sur Suivant chaque fois que vous êtes prêt à passer à l'écran suivant.

- Sélectionnez Installer le logiciel automatiquement (recommandé).

Attention:

Les utilisateurs de Windows XP doivent ignorer le message suivant et cliquer sur "Continuer" pour continuer la procédure d'installation:

Le logiciel que vous êtes en train d'installer pour ce matériel :

Irispen

n'a pas été validé lors du test permettant d'obtenir le logo Windows et vérifiant sa compatibilité avec Windows XP. (Indiquez -moi pourquoi ce test est important.)

Continuer l'installation de ce logiciel peut mettre en péril ou déstabiliser le bon fonctionnement de votre système, maintenant ou dans l'avenir. Microsoft recommande fortement que vous arrêtiez cette installation maintenant et contactiez le fournisseur du matériel pour obtenir le logiciel qui a été validé lors du test permettant d'obtenir le logo Windows.

- Lorsque l'installation est terminée, cliquez sur Terminer.

Astuce:

Une fois que le stylo scanner a été installé (voir ci-dessus), il pourra par la suite être déconnecté puis reconnecté sans devoir reconfigurer ni redémarrer le PC. Les utilisateurs de Windows XP doivent toujours reconnecter l'IRISPen sur le même port USB, sinon le pilote de l'IRISPen devra être réinstallé.

DESINSTALLER L'IRISPEN

Il n'y a qu'une bonne façon de désinstaller l'IRISPen: en utilisant l'assistant d'installation/désinstallation de Windows. Il vous est fortement recommandé de ne pas désinstaller l'IRISPen ni aucun de ses composants logiciels en effaçant manuellement les fichiers du programme.

Pour désinstaller l'IRISPen:

• Quittez l'application et déconnectez le câble USB du stylo scanner.
• A partir du menu Démarrer, sélectionnez Panneau de configuration et cliquez sur Ajout/Suppression/Désinstallation de programmes.

Programs

Uninstall a program

• Sélectionnez l'IRISPen dans la liste et cliquez sur le bouton Désinstaller/Modifier/Supprimer pour supprimer le logiciel.
• Suivez les instructions données à l'écran.

COMMENT OBTENIR UN SUPPORT PRODUIT?

Si vous avez enregistré votre produit, vous pouvez bénéficier d'un support produit gratuit. Contactez I.R.I.S.:

Europe

- Support téléphonique: 32-10-45 13 64 (heures de bureau)

• Fax: [phone]
• [e-mail]

Etats-Unis

• Support téléphonique 1-561-921-0847 / 800-447-4744 (heures de bureau)
• Fax: [phone]
• [e-mail]

COMMENT ENREGISTRER VOTRE IRISPEN?

N'oubliez pas d'enregistrer votre IRISPen! Cela vous permettra de:

• rester informé des développements futurs du produit et des produits I.R.I.S. apparentés,
• bénéficier d'un support produit gratuit,
• bénéficier d'offres spéciales sur les produits I.R.I.S.

Comment s'enregistrer?

Assistant d'enregistrement

Vous pouvez utiliser l'Assistant d'enregistrement accessible à partir du menu S'enregistrer (barre de menus). Suivez simplement les instructions données à l'écran.

Assistant d'enregistrement de IRISPen Executive

×

Bienvenue dans l'assistant d'enregistrement IRISPen Executive.

L'enregistrement vous permet de rester informé des nouveaux développements et des produits complémentaires d'I.R.I.S.

L'enregistrement vous donne droit au support produit gratuit et à des offres spéciales.

Suivant >

Formulaire d'enregistrement

Vous pouvez également accéder directement au formulaire d'enregistrement sur le site Internet d'I.R.I.S.: http://www.irislink.com/register.

Téléphone

Ou enregistrez-vous par téléphone:

• Europe: 32-10-45 13 64
• Etats-Unis: 1-561-921-0847 / 800-447-4744

CHAPITRE 3

DEMARRER AVEC L'IRISPEN

FAIRE DEMARRER L'IRISPEN

Pour faire démarrer l'IRISPen:

- A partir du menu Démarrer de Windows, sélectionnez Tous les programmes, Applications I.R.I.S., puis IRISPen, ou utilisez le raccourci vers l'application situé sur votre bureau.

Applications I.R.I.S IRISPen I.R.I.S. sur Internet IRISPen Manuel électronique Back Start Search

L'écran de démarrage de l'IRISPen apparaît pendant quelques secondes. Il affiche la version et les droits d'auteur du logiciel IRISPen.

Ensuite, la fenêtre principale de l'application et deux autres fenêtres s'ouvrent: la fenêtre de contrôle de l'image et la barre d'état. L'icône de l'IRISPen apparaît dans la zone de notification de la barre des tâches de Windows.

Lorsque vous lancez le logiciel pour la première fois, une fenêtre

supplémentaire s'affiche, vous demandant de calibrer votre stylo scanner.

IRISPen Mini Fichier Configuration Options S'enregistrer Aide Options de lecture Type de données: Texte Langue: Français Caractères de petite taille Destination Presse-papiers Application active Via le presse-papiers OK Annuler IRISPen 6 Texte, Français Contrôle de l'image

- Si vous utilisez le logiciel pour la première fois, calibrez le stylo scanner. Voir: Démarrer avec l'IRISPen, Calibrer le stylo scanner.

INTERFACE UTILISATEUR

L'interface utilisateur est composée de 3 fenêtres: la fenêtre principale de l'application, la fenêtre de contrôle de l'image et la barre d'état. L'icône de l'IRISPen apparaît dans la barre des tâches de Windows et confirme que l'application tourne.

La fenêtre principale de l'application

IRISPen Mini Erfichir Configuration Options S'enregistrer Aide Options de lecture Type de données: Texte Langue: Français Caractères de petite taille Destination Presse-papiers Application active Via le presse-papiers OK Annuler IRISPen 6

La fenêtre principale de l'application contient une barre de menus donnant accès à toutes les commandes du logiciel, une barre d'outils permettant d'accéder rapidement à toutes les commandes fréquentes, et une fenêtre contenant les paramètres de base.

La fenêtre principale peut être réduite en cliquant sur le bouton de réduction ou sur le bouton OK. Pour la rouvrir, double-cliquez ou ou effectuez un clic droit sur la barre d'état, ou utilisez l'icône de l'IRISPen située dans la barre des tâches de Windows (voir ci-dessous).

La fenêtre de contrôle de l'image

Contrôle de l'image

La fenêtre de contrôle de l'image apparaît par défaut en semi-transparence, en dessous de la fenêtre principale de l'application. Elle affiche l'image "brute" en niveaux de gris de chaque zone scannée. Le but de cette fenêtre est de permettre à l'utilisateur de visualiser la numérisation des images et d'en vérifier la qualité. Vous pouvez facilement positionner la fenêtre à un autre endroit sur votre écran. Cette nouvelle position sera maintenue si vous enregistrez votre configuration.

Vous pouvez supprimer la transparence de la fenêtre via un simple clic droit sur la fenêtre.

Vous pouvez fermer la fenêtre. Pour la rouvrir, sélectionnez Contrôle de l'image à partir du menu Options de la fenêtre principale de l'application ou utilisez l'icône de l'IRISPen située dans la barre des tâches de Windows (voir ci-dessous).

La barre d'état

Texte, Anglais

La barre d'état apparaît par défaut en-dessous de la fenêtre principale de l'application. Elle affiche les options OCR qui ont été sélectionnées dans la fenêtre principale.

Vous pouvez positionner la fenêtre à un autre endroit sur votre écran. Cette nouvelle position sera maintenue si vous enregistrez votre configuration.

Vous pouvez fermer la fenêtre. Pour la rouvrir, sélectionnez Barre d'état à partir du menu Options de la fenêtre principale de l'application ou utilisez l'icône de l'IRISPen située dans la barre des tâches de Windows (voir ci-dessous).

L'icône de l'IRISPen

12:14 PM 12:19 PM

L'icône de l'IRISPen apparaît par défaut dans la zone de notification de la barre des tâches de Windows. Elle confirme que l'application tourne et que le stylo scanner est connecté. Si le stylo scanner est déconnecté du port USB, la zone de notification l'indiquera.

Vous pouvez restaurer l'application par simple clic sur l'icône. Par un clic droit sur l'icône, vous pouvez également activer la fenêtre Contrôle de l'image, la Barre d'état et la fenêtre Test de numérisation.

Quvrir... Contrôle de l'image Barre d'état Test de numérisation...

CALIBRER LE STYLO SCANNER

Avant de commencer à utiliser l'IRISPen, vous devez calibrer votre stylo scanner. Si vous ne le calibrez pas, la qualité de l'image sera faible et les résultats de reconnaissance seront médiocres.

Il vous est demandé de calibrer votre stylo scanner lorsque vous lancez le logiciel pour la première fois. Il vous suffit alors d'appuyer le stylo sur une feuille de papier blanc pendant quelques secondes. Le logiciel affiche un message indiquant que la calibration est terminée.

IRISPen Mini Le stylo lecteur doit être calibré. Etes-vous prêt à la faire? OK Cancel

! Attention:

Si la lumière ambiante change - imaginez que vous passez d'une lumière naturelle à une lumière artificielle ou inversement, que vous passez d'un endroit bien éclairé à un endroit plus sombre, ou que vous vous placez dans un tout autre environnement, etc. - vous devrez très certainement réexécuter la calibration de votre stylo scanner.

Astuce:

Vérifiez la qualité de la numérisation

Vous pouvez toujours vérifier la qualité de la numérisation dans les fenêtres Contôle de l'image et Test de numérisation (voir: Démarrer avec l'IRISPen, Interface utilisateur). Si la qualité de l'image n'est pas bonne, veuillez ré-exécuter la calibration de votre stylo scanner.

Pour ré-exécuter la calibration:

- Sélectionnez Calibrer à partir du menu Options dans la fenêtre principale de l'application ou, dans la fenêtre Test de numérisation, appuyez sur le bouton Calibrer, puis appuyez à nouveau avec votre stylo scanner sur une feuille de papier blanc pendant quelques secondes. Le logiciel affiche un message indiquant que la calibration est terminée.

Options S'enregistrer Aide Calibrer... Test de numérisation...

Calibration [100%] La calibration est terminée Annuler

CHANGER LA LANGUE DE L'INTERFACE

L'interface utilisateur de l'IRISPen est disponible dans de nombreuses langues. La langue peut être facilement modifiée en fonction de vos besoins.

Pour changer la langue de l'interface:

• Sélectionnez Langue interface utilisateur à partir du menu Configuration dans la fenêtre principale de l'application.
• Sélectionnez le langue voulue dans la liste déroulante, puis cliquez sur OK pour confirmer. L'interface utilisateur s'affiche automatiquement dans la nouvelle langue voulue.

Langue interface utilisateur Français Allemand Anglais Arabe Chinois (Simplifié) Chinois (Traditionnel) Coréen Espagnol Français Italien Japonais Néerlandais Portugais Russe Tchèque Ukrainien

LA FENETRE TEST DE NUMERISATION

La fenêtre Test de numérisation affiche la version en noir et blanc de l'image que vous générez avec le stylo scanner. Les données reconnues apparaissent juste en-dessous de l'image numérisée.

Grâce à la fenêtre Test de numérisation, vous pouvez faire quelques essais et juger des résultats à l'écran avant de commencer réellement la numérisation. Vous pouvez enregistrer les images, télécharger et reconnaître des images existantes, accéder à la boîte de dialogue de calibration, etc.

Test de numérisation

Test de numérisation

Images de mauvaise qualité

Comme vous pourrez le constater, l'IRISPen est capable de reconnaître des données sur des images de mauvaise qualité, provenant par ex. de documents avec un contraste très faible, où le fond a pratiquement la même couleur que le texte, sur des images très altérées où les lignes sont déformées, penchées, ou même contractées (voir illustration ci-dessus). Cependant, si les résultats de reconnaissance ne sont pas satisfaisants, nous vous conseillons d'utiliser la fenêtre Test de numérisation afin d'opérer des tests supplémentaires.

Pour accéder à la fenêtre Test de numérisation:

- Dans la fenêtre principale de l'application, cliquez sur le bouton Test de numérisation dans la barre d'outils ou sélectionnez Test de numérisation à partir du menu Options.

Dès que vous scannez des données, l'image produite apparaît dans la partie supérieure de la fenêtre. Le texte reconnu s'affiche juste en dessous de l'image. Tout caractère non reconnu est indiqué par le symbole de rejet "\~" (le symbole de rejet peut être modifié - voir: Comment faire pour... Définir le symbole des caractères non reconnus.

Charger l'image: cette option vous permet de charger des images préscannées et d'effectuer la reconnaissance de caractères sur ces images; le format de fichier supporté est le format bitmap (*.bmp).

Enregistrer l'image: cette option vous permet d'enregistrer les images que vous générez; les formats de fichier disponibles sont: Windows bitmaps (*.bmp) noir&blanc et en niveaux de gris.

Calibrer: permet à l'utilisateur de ré-exécuter la calibarion du stylo scanner.

Vue réduite

L'option Vue réduite permet d'afficher l'image tout entière dans la fenêtre, quelle que soit la longueur de la ligne scannée. Cette option est désactivée par défaut.

Lorsqu'une longue ligne de texte est scannée, vous pouvez désactiver l'option. Ce faisant, la ligne scannée ne sera plus comprimée horizontalement et seule une partie de la ligne sera affichée. Vous pourrez utiliser la barre de défilement pour visualiser l'entièreté de la ligne.

L'option Reconnaître est activée par défaut. Toutes les images que vous numériserez et ouvrirez seront donc automatiquement reconnues.

Notez que dans la zone texte, il vous est possible de passer directement à la fin ou au début des données reconnues: placez votre curseur dans la zone texte, puis appuyez sur les touches Fin ou Début de votre clavier.

L'option Reconnaître n'est pas utile si vous numérisez des images. Si vous avez sélectionné Image en niveaux de gris dans presse-papier ou Image en noir et blanc dans presse-papier dans la fenêtre principale de l'application, l'option Reconnaître sera remplacée par Image dans presse-papiers.

CHAPITRE 4 PARAMETRES DE BASE

OPTIONS DE LECTURE

Type de données

Le Type de données détermine la nature des données qui doivent être scannées et lues par votre stylo scanner. Sélectionnez le Type de données requis dans la liste déroulante.

Options de lecture

Type de données:

Texte

Texte

Image en niveaux de gris dans presse-papiers

Texte (valeur par défaut):

Pour lire du texte imprimé dans une certaine langue. Ceci inclut les caractères alphanumériques, les signes de ponctuation, les données numériques, etc.

Le jeu de caractères utilisé par le logiciel pour lire ce type de données dépend directement de la langue sélectionnée pour la lecture.

Image en niveaux de gris dans presse-papier:

Pour scanner des graphiques en niveaux de gris et couleurs et les envoyer vers le presse-papier avant de les coller dans l'application choisie.

Langue

L'option Langue est utilisée pour indiquer la langue dans laquelle les données doivent être lues.

Sélectionnez la langue requise dans la liste déroulante. Parcourez la liste ou appuyez simplement sur la première lettre de la langue voulue. ).

Options de lecture Type de données: Texte Langue: Français Féroé Fijien Finnois Français Frioul

Alphabets mélangés

Vous pouvez activer un alphabet mélangé de grec ou cyrillique et de caractères occidentaux. Ceci est utile si des mots occidentaux apparaissent dans des textes grecs ou cyrilliques (c'est souvent le cas des noms propres, des noms de marques, etc.). Lorsque cela sera nécessaire, l'IRISPen passera automatiquement d'une langue à l'autre. Dans la liste déroulante Langue, sélectionnez la paire de langues requise, par ex.: Grec-anglais, Biélorusse-anglais, etc.

Basque Bemba Biélorusse Biélorusse-anglais Bikol Bislama

Langues asiatiques (en option)

Si vous choisissez de lire une langue asiatique, indiquez également si le texte doit se lire dans le sens vertical plutôt qu'horizontal. Voir:

Comment faire pour... Scanner du texte vertical (en option).

! Attention:

Si vous utilisez le système d'exploitation XP, vérifiez si les Options régionales et de langues ont bien été définies pour lire des langues asiatiques. A partir du menu Démarrer de Windows, sélectionnez Panneau de configuration, puis Date, heure, langue et options régionales, puis Options régionales et de langues, onglet Langues).

Si vous utilisez Windows 2000, assurez-vous que le système d'exploitation a bien été configuré afin de pouvoir taper au clavier la(les) langue(s) asiatique(s) requise(s).

Caractères de petite taille

Caractères de petite taille

L'option Caractères de petite taille est utilisée afin d'obtenir des résultats optimisés pour la lecture de textes en caractères réduits. Sélectionnez cette option si vous devez lire du texte dans une police inférieure à 10 points.

Voir aussi: Comment faire pour... Lire des caractères de petite taille.

DESTINATION

Vous pouvez choisir le mode de transfert des données lues dans l'application cible. Le transfert peut se faire soit via le presse-papier, soit directement dans l'application, sans qu'aucune opération manuelle soit nécessaire (voir ci-dessous).

Astuce:

Le formattage qui est actif dans l'application cible s'appliquera aux données qui y sont insérées: si vous avez sélectionné, par exemple, la police Palatino-12 points-gras dans l'application, le texte sera inséré en Palatino-12 points-gras, quelle que soit la police ou la taille originale du texte.

Destination

Presse-papiers

Application active

Via le presse-papiers

Presse-papiers

Si l'option Presse-papiers est sélectionnée, le logiciel enverra les données lues dans la presse-papiers avant que vous les colliez dans l'application cible. Vous utiliserez la commande Coller ou CTRL+V pour coller les données.

Sélectionnez cette option si vous voulez coller manuellement les données lues dans votre application cible.

! N'oubliez pas que le presse-papiers ne peut contenir que les données de la dernière numérisation.

Application active

Cette option est sélectionnée par défaut. Les données reconnues seront directement insérées là où se trouve votre curseur dans l'application cible.

Via le presse-papiers

Si vous sélectionnez Via le presse-papier, les données reconnues seront d'abord envoyées vers le presse-papiers, puis automatiquement insérées à la position du curseur dans l'application cible. L'opération est totalement transparente pour l'utilisateur.

En principe, vous ne devriez pas utiliser cette option. Toutefois, si vous remarquez que les caractères insérés dans l'application cible ne correspondent pas à ceux qui ont été reconnus par le logiciel (voir:

Démarrer avec l'IRISPen, La fenêtre Test de numérisation), activezla.

CHAPITRE 5 COMMANDES FREQUENTES

BOUTONS

Votre stylo scanner est équipé de deux boutons. Le simple clic de chaque bouton peut être programmé afin d'exécuter une opération dans l'application cible. En appuyant sur les boutons du stylo, vous pourrez donc effectuer des commandes clavier, ajouter des caractères, etc. sans devoir utiliser votre clavier.

La programmation des boutons est particulièrement utile, par exemple, si vous devez entrer des données dans une base de données: vous pouvez programmer la commande pour passer directement au champ suivant, programmer les commandes pour vous positionner sur la ligne suivante. Si vous entrez des montants dans une base de données, vous pouvez programmer l'insertion de la devise ("\$", etc.). Dans votre programme de traitement de texte, vous programmerez la touche pour effectuer un retour à la ligne et commencer un nouveau paragraphe, etc. Il ne s'agit là que de quelques exemples...

Pour programmer les boutons:

- Dans la fenêtre principale de l'application, cliquez sur Boutons dans la barre d'outils ou sélectionnez la commande Boutons à partir du menu Configuration. La fenêtre Boutons s'ouvre avec une programmation par défaut.

(Rien) OK Annuler

- Modifiez la programmation par défaut en sélectionnant les boutons radios voulus situés sur la gauche et sur la droite. Les boutons radios de gauche correspondent au bouton de gauche du stylo, les boutons radios de droite correspondent au bouton de droite du stylo.

Opérations possibles

Rien: Ceci correspond à une opération "nulle". En d'autres termes, un simple clic ne déclenchera aucune action. Cette option est généralement utilisée pour désactiver une opération programmée.

- Cliquez sur OK pour confirmer et fermer la fenêtre.

SIGNAL SONORE

L'option Signal sonore permet d'activer un signal sonore pendant la numérisation: si vous activez le signal, vous entendrez un signal sonore à chaque fois que le stylo aura terminé la numérisation et que les données reconnues seront envoyées dans l'application cible ou dans le presse-papiers.

Si l'option Signal sonore est activée, le logiciel vous indiquera également par ce signal si une erreur s'est produite ou si l'IRISPen est utilisé erronément.

Pour activer le signal sonore:

- Cliquez sur le bouton Signal sonore dans la barre d'outils ou sélectionnez Signal sonore à partir du menu Options. Le signal sonore est activé. Vous pouvez l'entendre lorsque vous numérisez des données.

CHAPITRE 6 COMMENT FAIRE POUR...

PERSONNALISER/ENREGISTRER/OUVRIR UNE CONFIGURATION

Personnaliser la configuration par défaut

Lorsque vous lancez l'IRISPen, des options sont automatiquement sélectionnées par défaut. Ces options sélectionnées par défaut forment les "paramètres par défaut", également appelés "paramètres d'usine".

Bien sûr, vous serez amené à modifier ces paramètres afin que l'IRISPen s'adapte parfaitement à vos besoins. Les paramètres ainsi modifiés deviendront vos propres paramètres. Ils seront normalement conservés tels quels tant que vous ne les aurez pas modifiés (voir ci-dessous).

Si vous ne souhaitez pas enregistrer votre configuration en quittant l'IRISPen, sélectionnez l'option Rétablir les paramètres d'usine à partir du menu Configuration avant de quitter l'application.

Fichier Configuration Options S'enregistrer Rétablir les paramètres d'usine... Ctrl+Y Quitter

LIRE DES CARACTERES DE PETITE TAILLE

La hauteur de la bande de scanning de l'IRISPen est de 10,5 mm. Le stylo est donc capable de lire des caractères allant de 8 à 20 points.

8 point -- Times New Roman 20 point --- Times New Roman

Si vous devez lire des données imprimées dans une police inférieure à 10 points, vous devez activer l'option Caractères de petite taille. Ceci vous permettra d'obtenir des résultats optimisés.

Pour lire du texte en petits caractères:

- Sélectionnez l'option Caractères de petite taille dans la fenêtre principale de l'application. Voir: Paramètres de base, Options de lecture, Autres.

Caractères de petite taille

- Opérez de la même manière que pour tout autre type de données imprimées: faites simplement glisser le stylo scanner sur la ligne de texte. Voir: A propos de l'IRISPen, Comment l'IRISPen fonctionne-t-il?

Attention:

N'utilisez pas l'option Caractères de petite taille pour lire du texte dans une police supérieure à 10 points. Ceci diminuerait la précision de la reconnaissance et ralentirait fortement le processus.

SCANNER DE DROITE A GAUCHE

Par défaut, le stylo scanner est fait pour scanner de gauche à droite, mais vous pouvez adapter la direction de la numérisation et scanner de droite à gauche. Vous utiliserez cette direction si vous êtes gaucher.

Pour utiliser le stylo scanner si vous êtes gaucher:

- Dans la fenêtre principale de l'application, sélectionnez l'option Numérisation pour gauchers à partir du menu Options.

- Prenez le stylo scanner dans votre main gauche et retournez-le de façon à pouvoir l'incliner correctement vers la gauche. Positionnez-le à l'extrémité droite de la ligne de texte et faites-le glisser sur la ligne de droite à gauche. Assurez-vous de tenir le stylo avec la bonne inclinaison. Voir: A propos de l'IRISPen, Comment l'IRISPen fonctionne-t-il?

SCANNER DU TEXTE VERTICAL (EN OPTION)

Si vous voulez lire du texte asiatique écrit verticalement, vous devez indiquez au logiciel que le flux du texte est vertical plutôt qu'horizontal. Le nouveau flux de texte sera mentionné dans la barre d'état.

Pour scanner du texte vertical:

- Dans la fenêtre principale de l'application, sélectionnez la langue asiatique requise dans le champ Langue, puis sélectionnez Numériser du texte vertical à partir du menu Options.

√ Numériser du texte vertical

- Faites tourner votre stylo de 90° vers la gauche et faites-le glisser sur la ligne de texte de gauche à droite. Utilisez correctement votre stylo scanner, voir: A propos de l'IRISPen La fenêtre Contrôle de l'image apparaît verticalement. La fenêtre Test de numérisation reste horizontale mais l'image subit une rotation.

Si des caractères ne sont pas correctement reconnus par l'IRISPen, ils sont par défaut représentés par un tilde (le symbole "\~") dans les résultats de reconnaissance. Si vous le souhaitez, vous pouvez choisir un autre symbole.

Pour définir un symbole personnalisé pour les caractères non reconnus:

- Dans la fenêtre principale de l'application, sélectionnez l'option Caractère inconnu à partir du menu Configuration.

Caractère inconnu...

- Remplacez le symbole dans le champ requis, puis cliquez sur OK pour confirmer.

Caractère inconnu Symbole pour les caractères non reconnus: OK Annuler

INDEX

A

bande de numérisation ...... 7

barre d'état ......22

boutons du stylo....35

C

calibration....23

calibration du stylo ......23

caractères de petite taille......40

caractères inconnus......43

caractères non reconnus......43

caractères rejetés/non reconnus...43

configuration d'usine......39

configuration minimale requise .. 11

couleur invisible ....7

D

désinstallation.... 16

destination 32

données à lire....29

E

enregistrement 17

enregistrement produit...... 17

enregistrer une configuration...... 39

expérimenter le stylo scanner ..... 7

F

fenêtre de contrôle de l'image ..... 21

fenêtre de l'application......20

fenêtre de test de numérisation ... 26

G

gauchers....41

I

image 29

image en niveaux de gris .....22

image en noir&blanc......26

installation (logiciel)......11

installation (matériel)......14

interface utilisateur ....20

IRISPen 3

J

jaune 7

L

langue de l'interface utilisateur ...25

langues asiatiques ....41

N

numérisation ....7

o

options de lecture....29, 31

P

paramètres (enregistrer)......39

paramètres (personnaliser)......39

paramètres (rétablir)......39

personnaliser une configuration..39

position du stylo....7

presse-papiers 32

programmer les boutons du stylo 35

R

résultats de la reconnaissance ..... 26

rétablir les paramètres d'usine..... 39

rétablir une configuration ...... 39

S

scanner....7

scanner de droite à gauche...... 41

signal sonore....36

stylo scanner....6

support....16

support produit .... 16

type de données ...... 29

U

utiliser le stylo scanner .... 7

utiliser l'IRISPen....7, 9

V

vérifier la numérisation......7
