3S 700VA 2P T - Onduleur EATON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (ASI)
Marque	EATON
Modèle	3S 700VA 2P T
Puissance	700 VA
Prises secourues par batterie	2 prises (numéro 6)
Prises filtrées (non secourues)	2 prises (numéro 5)
Protection contre les surtensions	Oui, sur toutes les prises
Protection ligne téléphonique/Ethernet	Oui, via connexion modem (cordon non fourni)
Connectivité	Port USB (câble fourni)
Logiciel de gestion	Personal Solution-Pac (téléchargeable sur powerquality.eaton.com)
Disjoncteur de protection	Oui, réarmable (numéro 9)
Alarme sonore	Oui, bip toutes les 10 s (batterie), toutes les 3 s (fin d'autonomie), continu (surcharge)
Voyants	Bouton vert (marche/arrêt), voyant rouge (défaut)
Batterie	Interne, scellée sans entretien
Autonomie typique	Variable selon la charge (consulter la notice pour les détails)
Temps de recharge	Quelques heures après décharge complète
Température de fonctionnement	25 °C (optimal) ; au-delà, durée de vie batterie réduite de moitié par 10 °C
Garantie	Enregistrement sur powerquality.eaton.com

FOIRE AUX QUESTIONS - 3S 700VA 2P T EATON

Comment brancher mon ordinateur sur l'onduleur ?

Connectez les appareils critiques (ordinateur, écran, modem) sur les prises secourues par la batterie (numéro 6) en ne dépassant pas le courant indiqué. Branchez les périphériques non critiques (imprimante, scanner) sur les prises filtrées (numéro 5) qui ne sont pas secourues.

Que faire si l'onduleur émet un bip toutes les 10 secondes ?

Cela signifie que l'ASI fonctionne sur batterie en raison d'une perturbation du réseau électrique. Le bouton (8) clignote en vert. Si l'alarme devient plus rapide (toutes les 3 secondes), la batterie est presque épuisée.

Comment arrêter les prises secourues ?

Appuyez plus de 2 secondes sur le bouton (8) pour couper l'alimentation des prises secourues (numéro 6). Le voyant vert s'éteint.

Pourquoi les prises filtrées ne sont-elles pas alimentées ?

Vérifiez que la prise murale est alimentée. Si oui, le disjoncteur (numéro 9) sous l'ASI a peut-être sauté en raison d'une surcharge. Débranchez l'appareil en cause et réarmez le disjoncteur en appuyant sur son bouton.

Comment protéger ma ligne téléphonique avec l'onduleur ?

Reliez la prise murale à l'ASI avec le cordon de l'appareil à protéger, puis reliez l'ASI à cet appareil avec un cordon identique (non fourni). Voir figure C de la notice pour le schéma.

Que signifie le voyant rouge allumé en continu ?

Le voyant rouge (numéro 7) allumé et une alarme sonore toutes les 30 secondes indiquent un défaut interne de l'ASI. Les prises secourues ne sont plus alimentées. Contactez le service après-vente.

Comment remplacer la batterie ?

Le remplacement de la batterie doit être effectué par un personnel qualifié et avec des éléments autorisés par EATON. Arrêtez l'appareil (bouton (8) éteint), débranchez le cordon d'alimentation, puis suivez la procédure 'Battery change' page 4 de la notice.

Que faire si l'onduleur fonctionne sur batterie alors que le réseau est présent ?

Le disjoncteur (numéro 9) a peut-être sauté en raison d'une surcharge excessive. Débranchez l'appareil en cause sur les prises secourues et réarmez le disjoncteur en appuyant sur son bouton.

Comment économiser l'énergie avec l'onduleur ?

Utilisez le bouton (8) pour couper l'alimentation des prises secourues lorsque les appareils ne sont pas utilisés. Les prises filtrées restent alimentées. L'ASI charge la batterie en permanence dès qu'elle est branchée.

Où télécharger le logiciel de gestion de l'onduleur ?

Téléchargez le logiciel Personal Solution-Pac sur le site powerquality.eaton.com. Connectez l'ASI à l'ordinateur via le câble USB fourni pour une gestion avancée.

MODE D'EMPLOI 3S 700VA 2P T EATON

Conditions d'utilisation

• Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).

Raccordement de l'asi

Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A). - Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie ⑥ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. - Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (5) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. - Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour cela, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). - Connexion USB facultative : Les appareils ASI peuvent être connectés à l'ordinateur via le câble USB ④ fourni. - Télécharger le logiciel Personal Solution-Pac sur le site powerquality. eaton. com. - Enregistrer la garantie sur powerquality. eaton. com.

Utilisation

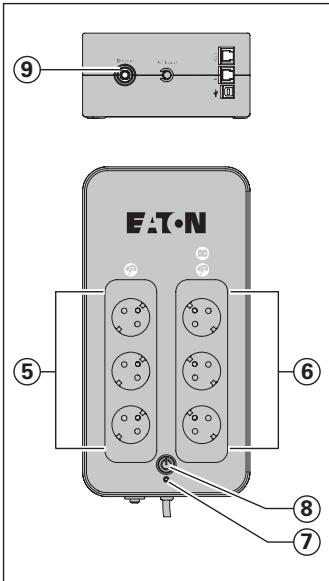

⑤: Prises filtrées. ⑥: Prises secourues par batterie. ⑦: Voyant allumé, défaut de l'ASI. ⑧: Bouton de mise en service ou d'arrêt des prises secourues. ⑨: Disjoncteur de protection.

• Charge batterie: l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton ⑧. À lé de laisser l'ASI branchée en permanence sur le réseau électrique.
• Mise en marche de l'ASI : appuyer sur le bouton (8) environ 1 seconde.
• Prises filtrées (5) non secours : les appareils raccordés sur ces prises sont alimentés dès que le cable d'entrée est branché sur une prise murale. Le bouton (8) ne les commande pas.
• Prises secourues ⑥ : les appareils raccordés sur ces prises sont alimentés dès que le bouton ⑧ est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton ⑧ clignotant).

Perturbation du réseau

électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton (8) clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche.

Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète. - Par souci d'économie d'énergie, le bouton (8) peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises secourures. - Parafoudre : toutes les prises, secourures ou non, enchérez quel que soit l'état du bouton (8). - Arrêt des prises secourures (6) : appuyer plus de 2 secondes sur le bouton (8).

Rebut et sécurité batterie

Attention: la durée de vie de la batterie décroit de moitié tous les 10°C au-dessus de 25°C. - Les éléments batterie ne peuvent être remplacés que par du personnel qualifié (risque d'électrocution) et par des éléments autorisés par EATON afin de garantir le bon fonctionnement de l'appareil. - Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour extraire les éléments batterie, arrêter l'appareil (bouton ⑧ éteint), débrancher le cordon d'alimentation, et procéder comme suit : voir "Battery change" page 4.

Dépannage (Pour toute information, consulter le site powerquality.eaton.com ou notre Service Après-Vente)

	Symptôme	Diagnostic	Remède
1	• Les prises secourues ⑥ ne sont pas alimentées.	• Le bouton ⑧ n'est pas allumé.	• Appuyer sur le bouton ⑧ et vérifier qu'il s'est allumé en vert.
2	• Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	• Les appareils ne sont pas raccordés sur les prises secourues ⑥.	• Racorder ces appareils sur les prises secourues ⑥.
3	• Le réseau électrique estprésent mais l'ASI fonctionne sur sa batterie.	• Le disjoncteur ⑨, placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑨ en appuyant sur son bouton.
4	• Les prises filtrées ⑤ ne sont pas alimentées.	• La prise murale n'est pas alimentée. • Le disjoncteur ⑨, placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Rétabir l'alimentation de la prise murale. • Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑨ en appuyant sur son bouton.
5	• Le bouton vert ⑧ clignote féquement et l'alarme sonore fonctionne.	• L'ASI fonctionné féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	• Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	• Le bouton vert ⑧ clignote féquement et l'alarme audio fonctionné en continu.	• L'ASI subit une surcharge sur les prises secourues ⑥.	• Débrancher l'apparil en cause des prises secourues ⑥.
7	• Le voyant rouge ⑦ est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	• L'ASI a subit un début. Les prises secourues ⑥ ne sont plus alimentées.	• Faire appel au service après vente.
8	• La ligne téléphonique est perturbée ou l'accès du modem est impossible.	• La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	• Débrancher la ligne téléphonique de la prise murale. • Faire appel au service après vente.
9	• Levoyant rouge ⑦ clignote.	• La batterie a atteint sa fin de vie.	• Faire replacer la batterie.
