TEG-S24G - Switch réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Gigabit 24 ports
Marque	TRENDNET
Modèle	TEG-S24G
Nombre de ports	24 ports RJ-45 10/100/1000 Mbps Auto-MDIX
Débit	10/100/1000 Mbps (auto-négociation, half/full-duplex)
Commutateur (Switch Fabric)	48 Gbps
Table de filtrage MAC	8K entrées
Mémoire tampon (Data RAM Buffer)	3.5 Mbits
Support Jumbo Frame	Jusqu'à 9216 octets
Normes	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x
Alimentation	100-240 VAC, 50/60 Hz, interne universelle
Consommation électrique maximale	13 W
Dimensions (L x l x H)	440 x 210 x 45 mm
Poids	2.3 kg
Température de fonctionnement	0° à 40°C
Température de stockage	-10° à 70°C
Humidité relative	Max. 90% (sans condensation)
Certifications	CE, FCC
Montage	Kit de montage inclus pour rack 19 pouces
Indicateurs LED	Power, 10M/LINK/ACT, 100M/1000M
Câble réseau recommandé	Cat.5e ou Cat.6
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides.
Sécurité	Utiliser dans un endroit sec et bien ventilé. Ne pas exposer à l'eau.

FOIRE AUX QUESTIONS - TEG-S24G TRENDNET

Comment installer le switch TEG-S24G ?

Branchez le cordon d'alimentation à l'arrière du switch et à une prise de courant. Connectez un câble Cat.5e ou Cat.6 de votre ordinateur à un port Ethernet disponible. Placez l'interrupteur d'alimentation en position marche.

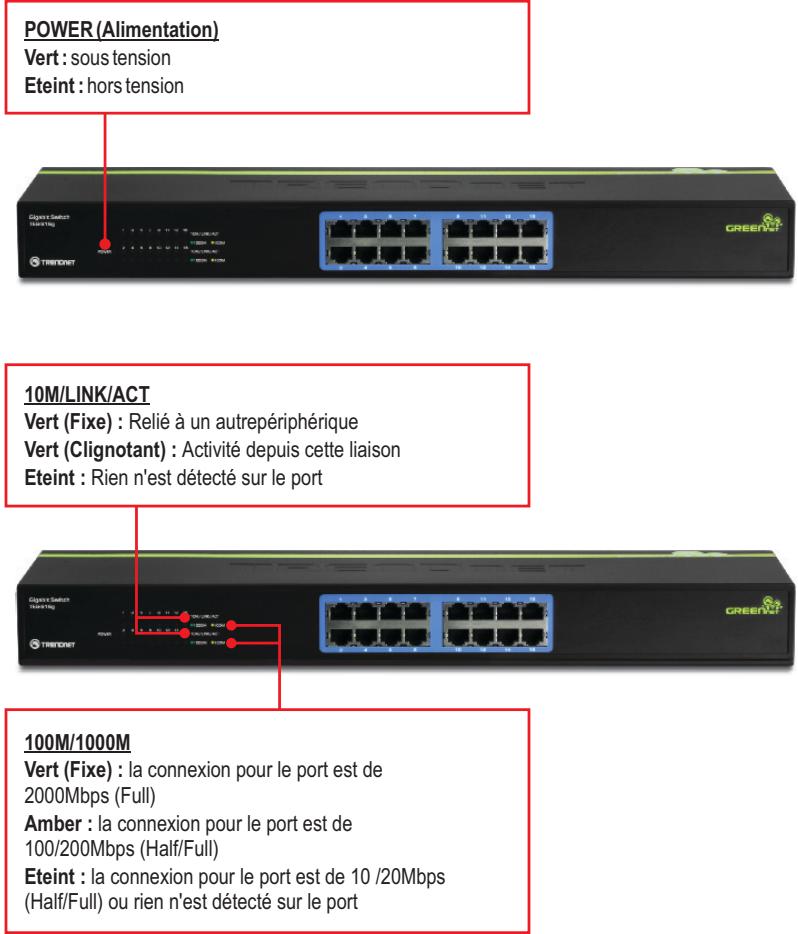

Que signifient les voyants LED ?

Le voyant Power indique l'alimentation. Les voyants 10M/LINK/ACT et 100M/1000M indiquent la liaison et l'activité pour chaque port, ainsi que la vitesse (10/100/1000 Mbps).

Comment configurer le switch ?

Ce switch est non administrable (plug-and-play). Aucune configuration n'est nécessaire. Branchez et utilisez immédiatement.

Puis-je utiliser des câbles Cat.5 ?

Oui, des câbles Cat.5 peuvent être utilisés pour des connexions jusqu'à 100 m, mais pour des performances Gigabit optimales, privilégiez les câbles Cat.5e ou Cat.6.

Le switch est-il compatible avec des équipements 10/100 Mbps ?

Oui, le switch est rétrocompatible avec les appareils 10Base-T et 100Base-TX grâce à l'auto-négociation et au MDIX automatique.

Quelle est la consommation électrique du TEG-S24G ?

La consommation maximale est de 13 watts selon les spécifications techniques. L'alimentation est interne avec une entrée 100-240 VAC.

Comment monter le switch dans un rack ?

Utilisez le kit de montage fourni. Fixez les supports de montage sur les côtés du switch, puis vissez-les dans le rack. Assurez-vous que la surface supporte au moins 2,3 kg.

Que faire si les LEDs ne s'allument pas ?

Vérifiez le branchement du cordon d'alimentation et assurez-vous que la prise secteur est fonctionnelle. Si le problème persiste, contactez le support TRENDNET.

Le switch supporte-t-il le Jumbo Frame ?

Oui, il supporte les trames Jumbo jusqu'à 9216 octets pour améliorer les performances des transferts de gros fichiers.

Y a-t-il une garantie sur le switch ?

La notice ne mentionne pas de durée de garantie spécifique. Consultez le site de TRENDNET ou contactez leur support pour plus d'informations.

MODE D'EMPLOI TEG-S24G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2 3. LEDs 3

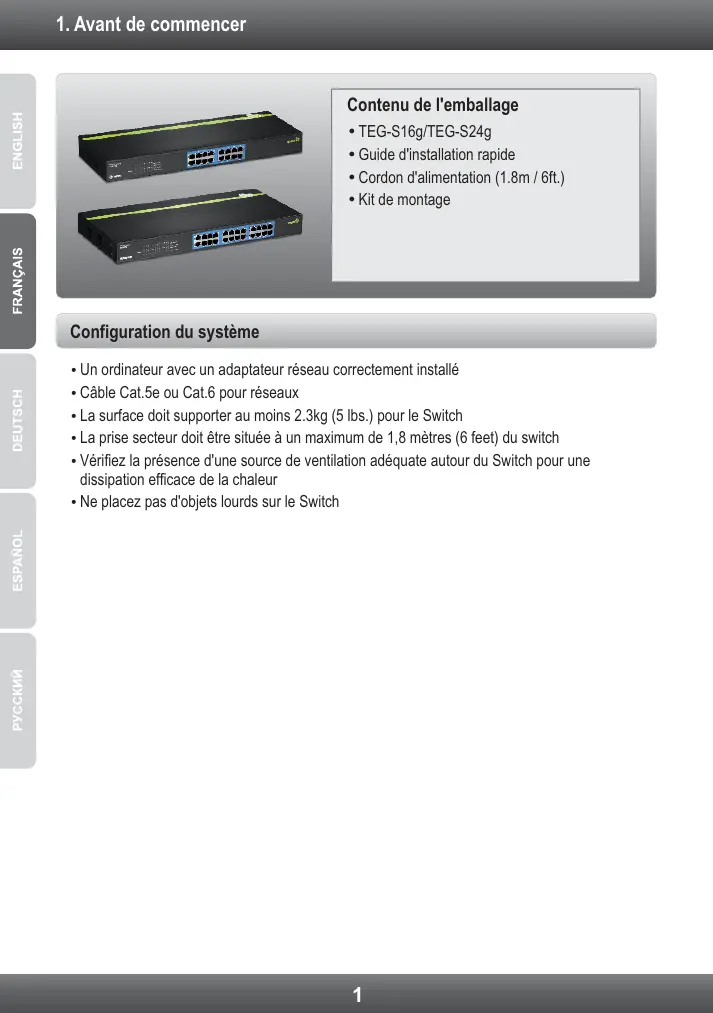

Contenu de l'emballage

• TEG-S16g/TEG-S24g
• Guide d'installation rapide Cordon d'alimentation (1.8m / 6ft.) Kit de montage

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable Cat.5e ou Cat.6 pour réseaux
• La surface doit supporter au moins 2.3kg (5 lbs.) pour le Switch
• La prise secteur doit être située à un maximum de 1,8 mètres (6 feet) du switch
• Vérifiez la présence d'une source de ventilation adéquate autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch
• Branchez le Cordon électrique à l'arrière du TEG-S16g/TEG-S24g et à une prise de courant.

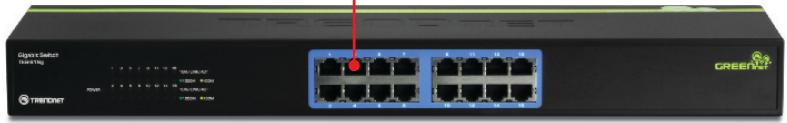

1. Branchez un câble réseau CAT-5e ou CAT-6 RJ-45 de l'ordinateur vers un port Ethernet disponible du TEG-S16g/TEG-S24g.

1. Déplacer l'interrupteur d'alimentation en position marche.

Hardware
	TEG-S16g	TEG-S24g
Standards	IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T; IEEE 802.3x Flow Control
Network Media	• Ethernet: Cat. 5 up to 100m • Fast Ethernet: Cat. 5 and 5e up to 100m • Gigabit Ethernet: Cat. 5, 5e, 6, up to 100m
Data Rates	• Ethernet: 10Mbps/20Mbps (half/full-duplex) • Fast Ethernet: 100Mbps/200Mbps (half/full-duplex) • Gigabit Ethernet: 2000Mbps (full-duplex)
Protocol / Topology	CSMA/CD, Star
Power Consumption (max)	7.2 watts	13 watts
Switch Fabric	32Gbps	48Gbps
Interface	16 x 10/100/1000Mbps Auto-MDIX RJ-45 ports	24 x 10/100/1000Mbps Auto-MDIX RJ-45 ports
Data RAM Buffer	2Mbits	3.5Mbits
Filtering Table	8K entries	8K entries
Diagnostic LED	Power, 10M/LINK/ACT, 100M/1000M
Jumbo Frame Support	Up to 9216Bytes
Power	100~240VAC, 50/60Hz Internal universal switching power
Dimension	440x140x45 mm (17x5.5x1.8 in.)	440x210x45 mm (17x8.3x1.8 in.)
Weight	1.6 kg (3.5 lbs.)	2.3 kg (5 lbs.)
Temperature	• Operating: 0° ~ 40°C (32° ~ 104°F) • Storage: -10° ~ 70°C (14° ~ 158°F)
Humidity	Max. 90% (non-condensing)
Certification	CE, FCC

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port Gigabit GREENnet Switch

24-Port Gigabit GREENnet Switch

Modèle:

TEG-S16g

TEG-S24g

Nom Commercial:

TRENDnet

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
