TK-1603R - KVM Switch TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch KVM USB à 16 ports avec kit de montage
Marque	TRENDNET
Modèle	TK-1603R
Nombre de ports PC	16
Interfaces console	USB et PS/2 (clavier, souris)
Interfaces PC	16 prises VGA HDB 15 broches femelles
Résolution vidéo maximale	2048 x 1536
Systèmes d'exploitation supportés	Windows 98SE/ME/2000/XP/2003 Server, Linux, Mac OS
Méthodes de sélection du PC	Touches de raccourci, boutons de commande
Scan automatique	Oui, intervalle programmable de 10 à 100 secondes
Voyants	En ligne (rouge), Sélection (vert)
Signal sonore	Oui, activable/désactivable
Montage en rack	Oui, 19 pouces (1U) - kit inclus
Alimentation	Adaptateur secteur externe 9V DC, 1A
Dimensions (L x P x H)	407 x 165 x 45 mm
Poids	2,04 kg
Température de fonctionnement	0 à 40°C
Température d'entreposage	-20 à 60°C
Humidité	0 à 80% sans condensation
Certifications	CE, FCC
Garantie	2 ans
Contenu de l'emballage	Switch KVM, guide d'installation rapide, adaptateur secteur, kit de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Débrancher avant nettoyage.
Sécurité	Utiliser l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service client TRENDNET pour les pièces et réparations.

FOIRE AUX QUESTIONS - TK-1603R TRENDNET

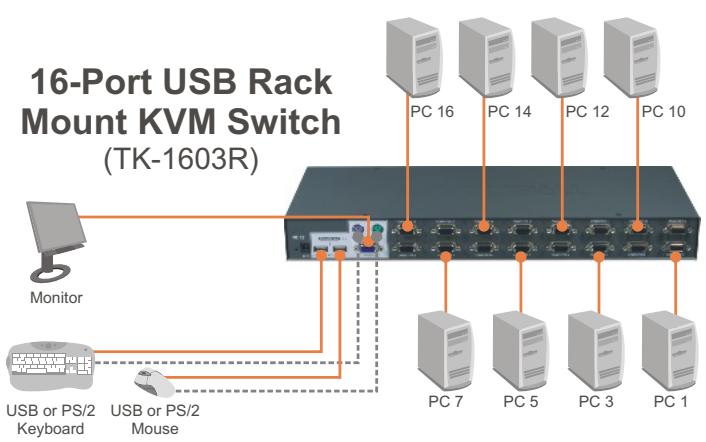

Comment connecter plusieurs PC au switch KVM ?

Pour connecter plusieurs PC, utilisez des câbles KVM (non fournis) avec une prise VGA et USB. Branchez chaque câble sur un port PC du switch et sur l'ordinateur correspondant. Branchez ensuite votre clavier, souris et moniteur sur les ports console du switch.

Comment passer d'un PC à un autre ?

Vous pouvez changer de PC en utilisant les touches de raccourci (par défaut, appuyez deux fois sur la touche Scroll Lock) ou en appuyant sur les boutons situés sur le panneau avant du switch.

Quels types de souris sont supportés ?

Le switch supporte les souris USB et PS/2, y compris Microsoft IntelliMouse, IntelliMouse Explorer, Logitech NetMouse, Optical Mouse, et les souris compatibles.

Peut-on connecter ou déconnecter un PC à chaud ?

Oui, le switch est plug-and-play et permet la connexion à chaud (hot-plug). Vous pouvez ajouter ou retirer un PC sans éteindre le switch ou les autres ordinateurs.

Quelle est la résolution maximale supportée ?

Le switch supporte une résolution VGA maximale de 2048 x 1536, offrant une qualité d'image haute définition.

Comment configurer le scan automatique ?

Le scan automatique peut être programmé via les touches de raccourci. Appuyez sur Scroll Lock deux fois, puis tapez 'S' suivi d'un nombre entre 10 et 100 pour définir l'intervalle en secondes.

Que faire si le clavier ne répond plus après un changement de port ?

Le switch réinitialise automatiquement le statut du clavier lors du passage d'un PC à un autre. Si le problème persiste, vérifiez les connexions ou redémarrez le switch.

Le switch est-il compatible avec Mac ?

Oui, le switch supporte les systèmes Mac OS ainsi que Windows 98SE/ME/2000/XP/2003 Server et Linux.

Peut-on monter le switch dans un rack ?

Oui, le switch est conçu pour un montage en rack standard 19 pouces (1U). Le kit de montage est inclus dans l'emballage.

Quelle est la durée de garantie ?

Le switch bénéficie d'une garantie de 2 ans à compter de la date d'achat. Pour toute réclamation, contactez le service client TRENDNET.

MODE D'EMPLOI TK-1603R TRENDNET

Switch KVM USB à 16 ports avec kit de montage

TK-1603R

Le switch KVM USB à 16 ports vous permet de : gérer plusieurs PC à l'aide d'un seul ensemble clavier, moniteur et souris. Ce périphérique sur kit de montage supporte les interfaces USB et PS/2, que ce soit du côté console ou du côté PC. Les plates-formes matérielles courantes comme PC, Linux et Mac sont supportées. Les utilisateurs peuvent passer d'un PC à l'autre à l'aide de touches de raccourci ou de boutons pour une gestion flexible. Ils peuvent aussi connecter des PC à chaud pour éviter les temps d'arrêt. Le Switch KVM USB à 16 ports constitue le choix idéal pour gérer plusieurs PC.

Caractéristiques

• Switch KVM USB 8 ports
• Supporte les interfaces USB et PS/2 pour le port console
• Supporte Microsoft IntelliMouse, IntelliMouse Explorer, Logitech NetMouse, Optical Mouse etc.
• Compatible avec Windows 98SE/ME/2000/XP/2003 Server, Linux, Mac OS, etc.
• Support de haute qualité vidéo, jusqu'à une résolution VGA 2048 x 1536
• Adaptation possible du firmware via le port PC
• Recherche automatique des PC contrôlés avec programmation des intervalles de recherche (entre 10 et 99 secondes)
• Réinitialisation du statut du clavier lors du passage d'un PC à l'autre
• Affichage par voyants lumineux pour un contrôle aisé du fonctionnement
• Signal sonore de confirmation de commutation de port (activé/désactivé)
• Commutation par touche de raccourci ou bouton Plug-and-play et connectable à chaud
• Peut être monté sur un rack standard 19" (1U) 2 ans de garantie

Matériel
Gestion	16 ordinateurs
Normes	Compatible USB 1.1
Ports PC	16 prises fémelles VGA HDB à 15 broches
Port console	1 souris USB (type A)/ PS/2 (Mini Din à 6 broches)1 clavier USB (type A)/ PS/2 (Mini Din à 6 broches)1 prises fémelles VGA HDB à 15 broches
Interface cable(en option, non fourni)	Vers le KVM: 1 prise mâle VGA HDB à 15 brochesVers le PC: 1 prise mâle VGA HDB à 15 broches, 1 prise USB (Type A)
SE supportés	Windows 98(SE)/ME/2000/XP/2003 Server Linux, Mac, etc.
Sélection du PC	Touché de raccourci ou bouton de commande
Intervalle de scan automatique	De 10 à 100 secondes (programmable via les touches de raccourci)
Voyants	En ligne (rouge), Sélection (vert)
Etat du clavier	Enregistre et restauré
Adaptateur secteur	Adaptateur secteur externe 9V DC, 1A
Dimensions	407 x 165 x 45mm (16,0 x 6,5 x 1,8 pouces)
Poids	2,04 kg
Température	Fonctionnement : De 0 à 40°C; Entreposage : De -20 à 60°C
Humidité	Entre 0 et 80%, pas de condensation
Certifications	CE, FCC

Contenu de l'emballage

TK-1603R - Guide d'installation rapide Adaptateur secteur (9V DC, 1A) Kit de montage
