TEW-671BR - Routeur sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TEW-671BR
Type de produit	Routeur sans fil
Dimensions (L x l x H)	Environ 150 x 110 x 30 mm
Poids	Environ 200 g
Alimentation	Adaptateur secteur 12 V / 1 A
Interfaces	1 port WAN (RJ-45), 4 ports LAN (RJ-45), Wi-Fi double bande 2,4 GHz et 5 GHz
Normes sans fil	IEEE 802.11n/g/b (2,4 GHz), IEEE 802.11n/a (5 GHz)
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2-PSK
Configuration par défaut	Adresse IP : 192.168.10.1, identifiant : admin, mot de passe : admin
SSID par défaut (2,4 GHz)	TRENDnet671N
SSID par défaut (5 GHz)	TRENDnet671N
Assistant de configuration	Wizard intégré accessible via navigateur Web
Contenu de l'emballage	Routeur TEW-671BR, guide d'installation rapide, CD-ROM (guide utilisateur), câble Ethernet (1 m), adaptateur secteur
Indicateurs lumineux	POWER, LAN (1-4), WAN, WLAN (2,4/5 GHz)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Changer le mot de passe administrateur. Activer le chiffrement WPA2-PSK pour sécuriser le réseau.
Pièces détachées et réparabilité	Les pièces détachées (adaptateur secteur, câble Ethernet) sont disponibles auprès du fabricant. Pas de réparation par l'utilisateur.
Informations générales	Conforme à la directive 1999/5/CE. Logiciel libre sous licence GPL/LGPL inclus. Enregistrement en ligne recommandé.

FOIRE AUX QUESTIONS - TEW-671BR TRENDNET

Comment configurer le routeur TEW-671BR ?

Connectez le routeur à votre modem et à votre ordinateur via un câble Ethernet. Ouvrez un navigateur Web, tapez http://192.168.10.1, entrez les identifiants par défaut (admin/admin), puis suivez l'assistant de configuration (Wizard).

Quel est le mot de passe par défaut du routeur ?

Le mot de passe par défaut est admin pour l'utilisateur admin. Il est fortement recommandé de le modifier lors de la première connexion.

Comment sécuriser mon réseau Wi-Fi ?

Dans l'interface d'administration, allez dans les paramètres sans fil et sélectionnez WPA2-PSK (recommandé). Définissez un SSID personnalisé et une clé de sécurité forte (au moins 8 caractères, mélange de lettres, chiffres et symboles).

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes, puis relâchez. Les voyants clignoteront pour indiquer la réinitialisation. Les paramètres reviendront aux valeurs par défaut.

Que faire si je n'arrive pas à accéder à l'interface d'administration ?

Vérifiez que votre ordinateur reçoit une adresse IP via DHCP (mode automatique). Essayez de vider le cache de votre navigateur ou d'utiliser un autre navigateur. Si le problème persiste, réinitialisez le routeur.

Le routeur prend-il en charge les deux bandes 2,4 GHz et 5 GHz ?

Oui, le TEW-671BR est un routeur double bande. Il émet simultanément sur 2,4 GHz (normes b/g/n) et 5 GHz (normes a/n). Chaque bande peut avoir un SSID distinct.

Comment mettre à jour le firmware du routeur ?

Téléchargez la dernière version du firmware depuis le site Web de TRENDNET. Connectez-vous à l'interface d'administration, allez dans la section Administration > Mise à jour du firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Quels sont les voyants lumineux et que signifient-ils ?

Les voyants sont : POWER (alimentation), LAN 1-4 (connexion filaire active sur chaque port), WAN (liaison avec le modem), WLAN (Wi-Fi activé, clignote en cas d'activité).

Comment connecter un périphérique USB ?

Le TEW-671BR ne dispose pas de port USB. Il s'agit d'un routeur sans fil standard avec uniquement des ports Ethernet.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel d'utilisation complet se trouve sur le CD-ROM fourni avec le routeur. Vous pouvez également le télécharger depuis le site de TRENDNET dans la section Support > Téléchargements.

MODE D'EMPLOI TEW-671BR TRENDNET

1. Avant de commencer 1 2. Installation du matériel 2
2. Configuration du routeur sans fil 3

Contenu de l'emballage

• TEW-671BR
• Guide d'installation rapide en plusieurs langues
• CD-ROM (Guide de l'utilisateur) Câble Ethernet de Cat. 5 (1m/3.2ft) Adaptateur secteur (12V, 1A)

Configuration nécessaire

• Un ordinateur avec un adaptateur réseau câble ou sans fil correctement installé
• Navigateur Internet : Internet Explorer (6.0 ou supérieur)
• Internet à large bande

2. Installation du matériel

Remarque: Avant de débuter, réunissez toutes les informations concernant votre connexion Internet. En cas de besoin, contactez votre fournisseur d'accès Internet (FAI).

1. Vérifiez que vous avez une connexion Internet. Lorsque vous connectez votre ordinateur directement au modem cable ou DSL.
2. Connectez le câble RJ-45 au port WAN du TEW-671BR. Branchez l'autre extrémité du câble à votre modem.
3. Branchez le cable RJ-45 à l'un des ports LAN du TEW-671BR. Branchez l'autre extrémité au port Ethernet de l'ordinateur.
4. Branchez l'adaptateur secteur AC au routeur sans fil et ensuite à une prise de courant.
5. Vérifiez que les voyants lumineux suivants, sont allumés : POWER, LAN (1,2,3 ou 4), WAN et WLAN (2.4GHz/5GHz).

3. Configuration du routeur sans fil

Remarque : Il est recommandé de configurer votre routeur sans fil depuis un ordinateur filaire et que l'adresse IP de votre PC soit configurée afin de recevoir une adresse IP automatiquement (voir partie « Dépannage »).

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.1 et appuyez sur la touche Enter (Entrez).

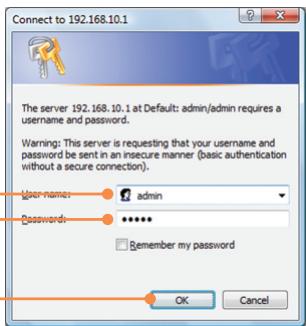

2. Saisissez le nom d'utilisateur et le mot de passe, ensuite cliquez sur OK. Par défaut: Nom d'utilisateur: admin Mot de passe: admin

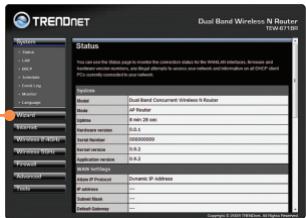

1. Cliquez sur Wizard (Assistant).

1. Cliquez sur Next (Suivant).

1. Cliquez sur Next (Suivant).

1. Le TEW-671BR tentera de détecter automatiquement votre connexion internet. Suivez les instructions de l'assistant et poursuivez jusqu'à l'étape 8.

1. Cet écran apparaitra si le TEW-671BR n'arrive pas à détecter automatiquement votre connexion Internet. Cliquez sur Manual Config.

1. Suivez les instructions de l'assistant pour terminer la configuration.

Remarque : Chaque type de connexion Internet peut avoir des options différentes. Configurez les paramètres en vous basant sur les informations fournies par votre FAI.

Remarque: Les exemples ci-dessous concernent la sécurisation WPA2-PSK. Si vous avez sélectionné WPA2-PSK ou WPA2-PSK, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionnez le WEP.

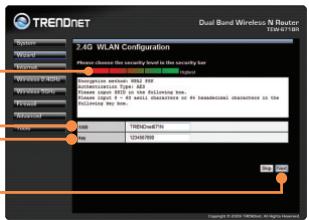

1. Utilisez votre souris pour sélectionner le niveau de sécurité désiré (le plus faible sans cryptage, le plus élevé pour le WPA2-PSK).
2. Saisissez le SSID et la clé Key désirés. Cliquez ensuite sur Next (Suivant). Par défaut, le SSID pour le WLAN 2.4G est TRENDnet671N.

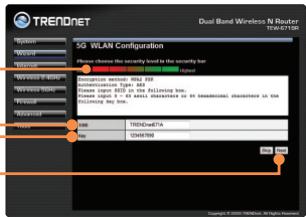

3. Utilisez votre souris pour sélectionner le niveau de sécurité désiré (le plus faible WEP, le plus élevé pour le WPA2-PSK).
4. Saissez le SSID et la clé Key désirés. Cliquez ensuite sur Next (Suivant). Par défaut, le SSID pour le WLAN 5 G est TRENDnet671N.

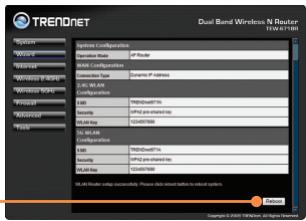

1. L'installation a réussi. Cliquez sur Reboot (Relancer).

L'installation est maintenant complète.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-671BRP's, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veillez prendre le temps d’enregistrer votre produit en ligne sur:

www.trendnet.com/register

Nous vous remercions d'avoir besoin Trendnet

Coordonnées du fournisseur:

Nom:

TRENDware International, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Nom (Nom complet)

May 21 2009

Date

Ce produit TRENDnet comprend un logiciel libre écrit par des programmeurs tiers. Ces codes sont sujets à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez églement vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiées de chaque licence.

Les codes source sont disponibles sur le site Internet de TRENDnet web site (http://trendnet. com/downloads/list_gpl. asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Veuillez équivalent demander les codes source en contactant TRENDnet.
