TEW-692GR - Routeur sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil double bande concurrent 450 Mbps
Marque	TRENDNET
Modèle	TEW-692GR
Dimensions (approx.)	190 x 120 x 35 mm
Poids (approx.)	300 g
Alimentation	Adaptateur secteur 12V DC, 1A
Normes sans fil	IEEE 802.11 a/b/g/n, double bande 2.4 GHz et 5 GHz
Débit maximal	450 Mbps (par bande)
Ports LAN	4 ports Ethernet 10/100/1000
Port WAN	1 port Ethernet 10/100/1000
Antennes	3 antennes externes dédiées (non amovibles)
Sécurité sans fil	WEP, WPA/WPA2-PSK, WPA2-PSK (AES), WPA2-Mixed, filtrage MAC
Protocoles WAN	DHCP, IP statique, PPPoE, PPTP, L2TP
Fonctions avancées	QoS, WPS, réseau invité, pare-feu SPI, contrôle parental, VPN pass-through
Configuration	Interface web http://192.168.10.1, assistant de configuration
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Contenu de l'emballage	Routeur, guide d'installation rapide, CD-ROM, câble Ethernet (1,5 m), adaptateur secteur
Certifications	CE, FCC
Garantie	3 ans

FOIRE AUX QUESTIONS - TEW-692GR TRENDNET

Comment configurer le routeur TEW-692GR pour la première fois ?

Connectez le routeur à votre modem et à votre ordinateur via un câble Ethernet. Ouvrez un navigateur, saisissez http://192.168.10.1, identifiez-vous avec admin/admin, puis suivez l'assistant de configuration Internet.

Comment changer le mot de passe administrateur ?

Connectez-vous à l'interface web, allez dans Administration > Management. Saisissez l'ancien mot de passe, puis le nouveau deux fois. Cliquez sur Appliquer.

Comment configurer le Wi-Fi sur le TEW-692GR ?

Dans l'interface web, allez dans Wireless > Basic. Définissez le SSID (nom du réseau) pour chaque bande (2.4 GHz et 5 GHz). Activez la sécurité recommandée WPA2-PSK (AES) dans Wireless Security. Appliquez les paramètres.

Comment sécuriser mon réseau sans fil ?

Utilisez le chiffrement WPA2-PSK (AES) avec une clé complexe (8 à 63 caractères). Désactivez le WPS si possible. Activez le filtrage MAC pour limiter l'accès aux appareils autorisés. Mettez à jour régulièrement le firmware.

Que faire si j'ai oublié mon mot de passe administrateur ?

Réinitialisez le routeur aux paramètres d'usine en maintenant enfoncé le bouton Reset à l'arrière pendant 10 secondes. Le mot de passe revient à admin. Notez que cela efface tous les paramètres.

Comment réinitialiser le routeur aux paramètres d'usine ?

Avec l'appareil allumé, utilisez un trombone pour maintenir enfoncé le bouton Reset à l'arrière pendant environ 10 secondes, jusqu'à ce que les voyants clignotent. Relâchez, le routeur redémarrera avec les réglages d'usine.

Comment connecter le routeur à Internet ?

Branchez le câble du modem au port WAN du routeur. Dans l'interface web, lancez l'Internet Connection Setup Wizard. Sélectionnez le type de connexion fourni par votre FAI (DHCP, PPPoE, etc.) et saisissez les informations requises.

Comment mettre à jour le firmware du TEW-692GR ?

Téléchargez le dernier firmware depuis le site TRENDnet. Connectez-vous à l'interface web, allez dans Administration > Firmware Upgrade. Sélectionnez le fichier et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant l'opération.

Quels sont les voyants lumineux et leur signification ?

Les voyants avant indiquent : Power (vert fixe = sous tension), WAN (vert = connexion internet), LAN 1-4 (vert = périphérique connecté), 2.4GHz (vert = réseau 2.4 GHz actif), 5GHz (bleu = réseau 5 GHz actif). Un clignotement indique du trafic.

Le routeur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation si possible. Assurez-vous que l'interrupteur d'alimentation (sur les modèles EU) est sur On. Si rien ne s'allume, le routeur peut être défectueux.

MODE D'EMPLOI TEW-692GR TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 4
2. Configuration du routeur sans fil 6

Contenu de l'emballage

• TEW-692GR
• Guide de l'utilisateur sur CD-ROM
• Guide d'installation rapide en plusieurs langues Cable réseau (1.5m / 5 pieds) Adaptateur secteur (12V DC, 1A)

Configuration du système

• Un ordinateur avec un adaptateur réseau câble ou sans fil correctement installé (Remarque : Il est recommandé de configurer le routeur sans fil depuis un ordinateur câble)
• Navigateur Internet : Internet Explorer (6.0 ou supérieur), Firefox (2.0 ou supérieur), Opera, Chrome, Safari
• Internet à large bande
• Modem DSL ou câble installé

Obtenez les informations de votre fournisseur d'accès internet (FAI)

Veuillez vérifier avec votre fournisseur Internet (ISP) sur tout type de connexion Internet broadband et vous assurez que vous avez toutes les informations pour les types de connexion suivants:

1. DHCP (address IP dynamique)

Nom d'hôte (Facultatif):

Configurer manuellement DNS (Activer/Désactiver)

DNS principal:

DNS Secondaire:

Utilisez le cadre par défaut MTU (Activer/Désactiver)

MTU (paramétrage par défaut: 1500)

Clone de l'adresse MAC (Activer/Désactiver)

2. Adresse IP statique

Masque de sous-réseau :

Adresse IP de la passerelle:

DNS principal:

DNS Seconde:

Utilisez le cadre par défaut MTU (Activer/Désactiver)

MTU (paramétrage par défaut: 1500)

Clone de l'adresse MAC (Activer/Désactiver)

Mode de fonctionnement (Keep Alive (restez en vie), Connexion sur demande, manuellement)

Rappel du Mode « Keep Alive » (Paramétrage par défaut: 10 secondes)

Le mode Heure de la demande veille (Paramétrage par défaut: 5 minutes)

Utilisez le cadre par défaut MTU (Activer/Désactiver)

MTU (paramétrage par défaut: 1500)

Clone de l'adresse MAC (Activer/Désactiver)

4. PPTP

Adresse IP du serveur / Nom:

Nom d'utilisateur:

Mot de passer:

Mode d'adresse: Adresse IP dynamique ou statique

Adresse IP: (p. ex 215.24.24.129)

Masque de sous-réseau:

Mode de fonctionnement (Keep Alive (restez en vie), Connexion sur demande, manuellement)

Rappel du Mode « Keep Alive » (Paramétrage par défaut: 10 secondes)

Le mode Heure de la demande veille (Paramétrage par défaut: 5 minutes)

DNS principal:

DNS Secondaire:

Utilisez le cadre par défaut MTU (Activer/Désactiver)

MTU (paramétrage par défaut: 1500)

Clone de l'adresse MAC (Activer/Désactiver)

5. L2TP

Adresse IP du serveur / Nom:

Nom d'utilisateur:

Mot de passer:

Type d'interface IP WAN : Adresse IP dynamique ou statique

Adresse IP: _ _. _... ___. (p. ex 215.24.24.129)

Masque de sous-réseau:

Mode de fonctionnement (Keep Alive (restez en vie), Connexion sur demande, manuellement)

Rappel du Mode « Keep Alive » (Paramétrage par défaut: 10 secondes)

Le mode Heure de la demande veille (Paramétrage par défaut: 5 minutes)

DNS principal:

DNS Seconde:

Utilisez le cadre par défaut MTU (Activer/Désactiver)

MTU (paramétrage par défaut: 1500)

Remarque: Avant de débuter, réunissez toutes les informations concernant votre connexion Internet. En cas de besoin, contactez votre fournisseur d'accès Internet (FAI).

1. Vérifie que vous avez une connexion Internet. Lorsque vous connectez votre ordinateur directement au modem cable ou DSL ou Prise jack Ethernet. Ouvrez votre web browser, (par exemple Internet Explorer) et saisissez un URL (par exemple http://www.trendnet.com) dans la barre d'adresse.
2. Éteignez votre modem cable ou DSL.
3. Déconnectez le câble réseau de votre modem cable ou DSL et de votre ordinateur.

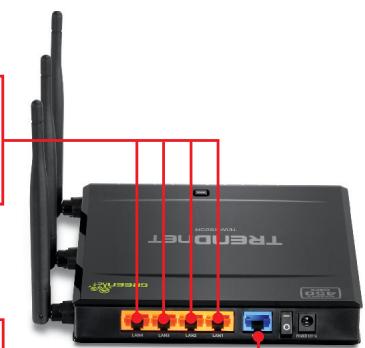

4. Connectez une extrémité d'un câble réseau à un des ports réseau du TEW-692GR. Branchez l'autre extrémité du câble au port réseau de l'ordinateur.
5. Connectez une extrémité d'un câble réseau au port WAN du TEW-692GR. Branchez l'autre extrémité du câble au port réseau de votre modem.

Internet

Cable/DSL Modem

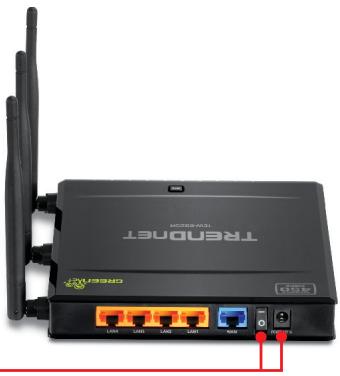

1. Branchez l'adaptateur secteur AC au TEW-692GR et ensuite à une prise de courant. Enforcez le bouton d'alimentation sur « On » (Version EU uniquement).
2. Allumez votre modem câble ou DSL. Attendez que les voyants lumineux indiquent que le modem est complètement démarré. Consultez le guide de l'utilisateur du modem pour plus d'informations.

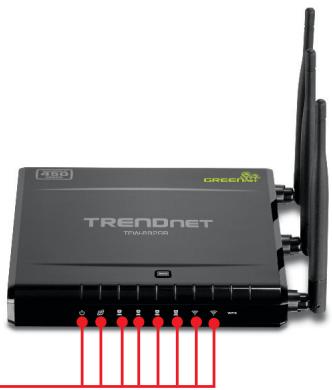

1. Vérifie que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés : LAN (port (1, 2, 3, 4) auquel est connecté votre ordinateur) (vert), WAN (vert), Sans Fil (2.4GHz) (vert) et Sans Fil (5GHz) (bleu). Veillez consulter la section Dépannage pour plus d'informations sur le comportement des voyants lumineux.

Remarque: Il est recommandé de configurer le routeur sans fil depuis un ordinateur câblé.

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.1 et appuyez sur la touche Enter (Entrez).

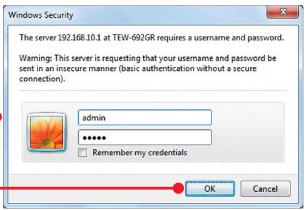

1. Saisissez le nom d'utilisateur et le mot de passe, ensuite cliquez sur OK. Par défaut:

Nom d'utilisateur: admin

Mot de passe: admin

Remarque: Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

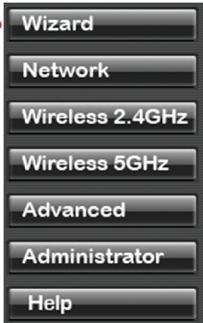

1. Cliquez sur Assistant.

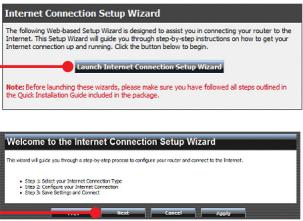

1. Cliquez sur Launch Internet Connection Setup Wizard (Lancer l'assistant de configuration de connexion Internet).

1. Cliquez sur Next (Suivant).
2. Et sélectionnez le type exact de connexion Internet.

Configurez les paramètres en vous basant sur les données reçues de votre FAI. Cliquez sur Next (Suivant).

Remarque : Chaque type de connexion Internet peut avoir des options différentes.

1. Cliquez sur Apply (Appliquer).

1. Cliquez sur OK.
2. Veuillez patienter pendant que le routeur redémarre.

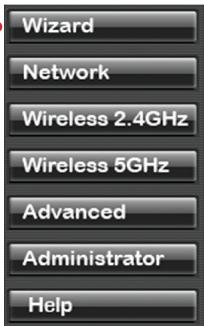

3. Cliquez sur Wizard (Assistant).

1. Cliquez sur Wireless Security Setup Wizard (Assistant d'installation sans fil)

1. Vous devrez configurer les éléments suivants : Sans fil du nom : (SSID) (2.4GHz) Sans fil du nom : (SSID) (5GHz)

Le SSID est le nom de votre réseau sans fil (p. ex. routeur ou point d'accès sans fil). Choisissez un nom que vous reconnaîtrez facilement lorsque vous cherchez des réseaux sans fil disponibles.

Cliquez sur Apply (Appliquer).

Remarque:

1. Pour protéger votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil.
2. Les exemples ci-dessous concernent la sécurisation WPA2-PSK (AES) (Le meilleur). Si vous sélectionnez WPA2-PSK ou WPA2-PSK, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionnez le WEP (Correct).
3. Le cryptage WEP prend uniquement en charge la vitesse 802.11b/g jusqu'à 54Mbps.
4. Lorsque le cryptage est activé sur le routeur, chaque ordinateur et périphérique sans fil doit être configuré avec la même clé de cryptage.

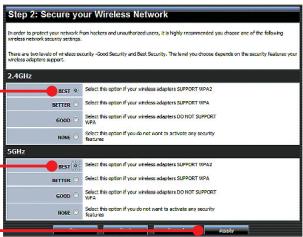

5. Sélectionnez Best (Le meilleur) et cliquez ensuite sur Apply (Appliqué).

1. Saisissez les caractères de votre mot de passer de sécurité sans fil et cliquez ensuite sur Apply (Applieur). Pour les modes WPAPSK ou WPA2-PSK, le code prépartagé doit containir entre 8 et 63 caractères ASCII ou 64 caractères HEX. Assurez-vous de bien noter le code prépartagé. Vous aurez besoin de la clé pré-partagée lorsque vous configurerez votre(vos) adaptateur(s) sans fil.

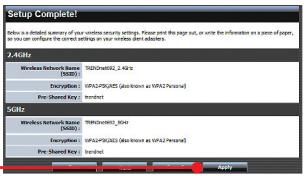

1. Cliquez sur Apply (Appliquer).
2. Cliquez sur OK.
3. Cliquez sur Redémarrer le dispositif.
4. Veuillez patienter pendant que le routeur redémarre.

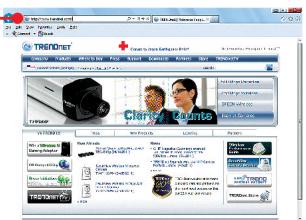

5. Ouvrez votre navigateur et saisissez-y une URL (p. ex. www. trendnet. com) afin de vérifier que vous disposez d’une connexion Internet.

L'configuration est maintenant complète.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-692GR, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDNet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register_Nous vous remercions d’avoir choisi TRENDDnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

450Mbps Concurrent Dual Band Wireless N Router

Modèle:

TEW-692GR

Nom Commercial:

TRENDnet

EN 301 489-17 V2.1.1:05-2009

EN 62311:2008

EN 60950-1:2006+A11:2009

Déclaration:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil et du Parlement Européen pour la radio et les équipements de terminaux de télécommunications ainsi que des équipements des produits liés à l'énergie sous la directive 2009/125/EC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

May 5, 2011

Date

Ce produit TRENDnet comprend un logiciel libre écrit par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veillez égément vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez demander les codes sources en contactant TRENDnet.
