TEW-731BR - Routeur sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TEW-731BR
Type de produit	Routeur sans fil
Norme sans fil	300 Mbps Wireless N (802.11n)
Ports LAN	4 ports Ethernet 10/100 Mbps
Port WAN	1 port Ethernet 10/100 Mbps
Fréquence	2,4 GHz
Débit sans fil maximal	300 Mbps
Alimentation	Adaptateur secteur 5 V CC, 1 A
Dimensions (L x P x H)	Environ 15 x 10 x 3 cm
Poids	Environ 200 g
Adresse IP par défaut	192.168.10.1
Identifiants par défaut	admin / admin
Sécurité sans fil	WEP, WPA, WPA2
Fonctions principales	Partage de connexion Internet, serveur DHCP, pare-feu NAT, qualité de service (QoS)
Contenu de l'emballage	Routeur TEW-731BR, guide d'installation rapide, CD-ROM, câble réseau 1,5 m, adaptateur secteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachable. Produit non réparable par l'utilisateur.
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)

FOIRE AUX QUESTIONS - TEW-731BR TRENDNET

Comment configurer le routeur TRENDNET TEW-731BR pour la première fois ?

Connectez votre ordinateur à l'un des ports LAN du routeur avec un câble Ethernet. Branchez le routeur et allumez-le. Ouvrez un navigateur web et tapez l'adresse http://192.168.10.1. Utilisez les identifiants par défaut admin / admin. L'assistant de configuration vous guidera ensuite.

Que faire si j'ai oublié le mot de passe d'administration du routeur ?

Vous pouvez réinitialiser le routeur aux paramètres d'usine en maintenant enfoncé le bouton Reset à l'arrière pendant environ 10 secondes. Les identifiants reviendront à admin / admin.

Comment changer le mot de passe Wi-Fi et le nom du réseau (SSID) ?

Connectez-vous à l'interface d'administration (192.168.10.1). Allez dans Sans fil > Paramètres de base pour modifier le SSID, et dans Sécurité pour changer le mot de passe. N'oubliez pas de cliquer sur Enregistrer.

Mon ordinateur ne parvient pas à se connecter au routeur sans fil. Que faire ?

Vérifiez que le voyant WLAN est allumé sur le routeur. Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Vérifiez le SSID et le mot de passe saisis. Vous pouvez aussi redémarrer le routeur.

Comment configurer le routeur en mode répéteur ou pont ?

Le TEW-731BR n'est pas conçu pour fonctionner en mode répéteur ou pont. Il s'agit d'un routeur standard. Consultez le guide utilisateur pour les modes disponibles.

Quelle est l'adresse IP par défaut du routeur ?

L'adresse IP par défaut est 192.168.10.1. Assurez-vous que votre ordinateur est sur le même sous-réseau (par exemple 192.168.10.x).

Puis-je utiliser le routeur avec une connexion fibre optique ?

Oui, à condition que votre modem fibre dispose d'un port Ethernet. Connectez le modem au port WAN du routeur à l'aide d'un câble réseau.

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware depuis le site TRENDNET. Connectez-vous à l'interface, allez dans Outils système > Mise à jour firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Les voyants du routeur ne s'allument pas. Est-ce normal ?

Vérifiez que l'adaptateur secteur est bien branché et que le bouton d'alimentation est sur la position marche. Si le voyant Power reste éteint, l'adaptateur est peut-être défectueux. Essayez une autre prise.

Comment ouvrir les ports pour un jeu vidéo ou un serveur ?

Connectez-vous à l'interface, allez dans Transfert de ports ou Redirection de ports. Entrez le port externe, le port interne, le protocole (TCP/UDP) et l'adresse IP locale de l'appareil. Activez la redirection et enregistrez.

MODE D'EMPLOI TEW-731BR TRENDNET

TEW-731BR

• Guide d'installation rapide [1]

Contenu de l'emballage

• TEW-731BR
• Guide d'installation rapide en plusieurs langues
• Guide de l'utilisateur sur CD-ROM Câble réseau (1.5 m/5 pieds) Adaptateur secteur (5V DC, 1A)

Installation nécessaire

• Un ordinateur avec un adaptateur réseau câble ou sans fil correctement installé (Remarque : Il est recommandé de configurer le routeur sans fil depuis un ordinateur câble.)
• Navigateur Internet : Internet Explorer (6.0 ou supérieur), Firefox (2.0 ou supérieur), Opera, Chrome, Safari
• Internet à large bande Modem DSL ou cable installé

2. Installation du matériel

1. Vérifiez que vous avez une connexion Internet.
2. Eteignez votre modem cable ou DSL.
3. Déconnectez le câble réseau de votre modem cable ou DSL et de votre ordinateur.
4. Connectez une extrémité d'un câble réseau à l'un des ports LAN du TEW-731BR. Branchez l'autre extrémité au port Ethernet de l'ordinateur.

1. Connectez une extrémité d'un câble réseau au port WAN du TEW-731BR. Branchez l'autre extrémité du câble au port réseau de votre modem.

Modem DSL ou câble

1. Branchez l'adaptateur secteur AC au TEW-731BR et ensuite à une prise de courant. Enonceze le bouton d'alimentation sur «branché».
2. Allumez Your modem cable ou DSL. Attendez que les voyants lumineux indiquent que le modem est complètement démarré. Consultez the guide de l'utilisateur du modem pour plus d'informations.
3. Vérifiez que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés : Power (alimentation) (vert), Status (état) (vert), LAN (port (1, 2, 3, 4) auquel est connecté votre ordinateur), WAN (vert) et WLAN (sans fil) (vert).

3. Installation du routeur sans fil

Remarque: Il est recommandé de configurer le routeur sans fil depuis un ordinateur câble.

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.1 et appuyez sur la touche Enter (Entrez).

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur OK. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le mot de passe par défaut est une case sensible

1. L'assistant apparaîtra automatiquement. Cliquez sur Wizard (Assistant) s'il n'apparaît pas automatiquement.

1. Suivez les instructions de l'assistant d'installation. Cliquez sur Restart (Redémarrer).

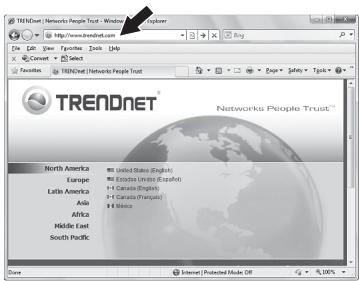

2. Ouvrez votre navigateur et saisissez-y une URL (p. ex. www.trendnet.com) afin de vérifier que vous disposez d’une connexion Internet.

L'installation de votre routeur sans fil est à présent terminée

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-731BR, veuillez consulter le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

300Mbps Wireless N Home Router

Modèle:

TEW-731BR

Nom Commercial:

TRENDnet

EN 301 489-17 V2.1.1:05-2009

EN 50385:2002

EN 60950-1: 2006 + A11: 2009 + A1: 2010

Déclaration:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil et du Parlement Européen pour la radio et les équipements de terminaux de télécommunications ainsi que des équipements des produits liés à l'énergie sous la directive 2009/125/EC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

August 5, 2011

Date

Ce produit TRENDnet comprend un logiciel libre écrit par des programmes tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée du produit). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmes. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit. Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence. Ces codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit. Vous pouvez également demander les codes source en contactant TRENDnet. 20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone].
