TEW-511BRP - Routeur sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil 802.11a+g Dual-Band
Marque	TRENDNET
Modèle	TEW-511BRP
Normes sans fil	IEEE 802.11a, 802.11g, 802.11b
Fréquences	5 GHz (802.11a) et 2,4 GHz (802.11b/g)
Débit maximal	Jusqu'à 108 Mbps (Super AG)
Ports LAN	4 ports RJ-45 10/100 Mbps Auto-MDIX
Port WAN	1 port RJ-45 10/100 Mbps (Internet)
Antennes	2 antennes amovibles Dual Band Diversity (SMA femelle inversé)
Alimentation	Adaptateur secteur externe 5 V DC, 2,5 A
Dimensions (L × l × H)	198 × 160 × 33 mm
Poids	0,7 kg
Sécurité sans fil	WEP 64/128/152 bits, WPA (TKIP/AES), filtrage MAC, SSID broadcast contrôle
Pare-feu	NAT, SPI, protection contre les attaques DoS
Fonctions avancées	Serveur DHCP, DNS dynamique, Virtual Server, DMZ, VPN (IPSec, PPTP, L2TP), UPnP
Portée intérieure	30 à 100 mètres (selon environnement)
Portée extérieure	50 à 300 mètres (selon environnement)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Garantie	3 ans
Pays de fabrication	Non spécifié dans la notice

FOIRE AUX QUESTIONS - TEW-511BRP TRENDNET

Comment configurer le routeur TEW-511BRP ?

Connectez le routeur à votre modem via le port WAN et à votre ordinateur via un port LAN. Ouvrez un navigateur, saisissez l'adresse IP par défaut (généralement 192.168.1.1), et suivez l'assistant de configuration. Utilisez le CD-ROM fourni ou le guide d'installation rapide.

Quels types de connexion Internet sont supportés ?

Le routeur supporte les connexions IP dynamique, IP statique, PPPoE et PPTP, compatibles avec les modems câble/DSL.

Comment sécuriser mon réseau Wi-Fi ?

Activez le chiffrement WPA (de préférence WPA2 si disponible) avec une clé pré-partagée. Vous pouvez aussi filtrer les adresses MAC et désactiver la diffusion du SSID.

Quelle est la portée du signal sans fil ?

En intérieur, la portée est de 30 à 100 mètres selon l'environnement (murs, obstacles). En extérieur, elle peut atteindre 300 mètres.

Le routeur supporte-t-il les imprimantes réseau ?

Le TEW-511BRP n'inclut pas de port USB pour imprimante. Pour partager une imprimante, connectez-la à un ordinateur du réseau et activez le partage.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'arrière) pendant environ 10 secondes avec un trombone. Les voyants clignoteront et le routeur redémarrera avec les paramètres par défaut.

Puis-je utiliser le routeur en mode point d'accès uniquement ?

Oui, vous pouvez désactiver le serveur DHCP et connecter le routeur à votre réseau existant via un port LAN (et non WAN). Consultez la notice pour plus de détails.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site de TRENDnet. Connectez-vous à l'interface web du routeur, allez dans la section Maintenance ou Mise à jour du firmware, sélectionnez le fichier et lancez la mise à jour.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d'usine (bouton Reset maintenu 10 secondes). Le mot de passe par défaut est généralement 'admin' ou laissé vide.

Le routeur est-il compatible avec Windows 10 ?

La notice mentionne la compatibilité avec Windows jusqu'à XP/2003, mais le routeur fonctionne généralement avec Windows 10 via un navigateur web. Aucun pilote spécifique n'est nécessaire.

MODE D'EMPLOI TEW-511BRP TRENDNET

Le routeur sans fil 802.11 a+g Dual-Band TEW-511BRP de TRENDnet combine un routeur câblé et un point d'accès sans fil en une solution réseau tout en un pour la maison ou les petites entreprises. Les clients sans fil équipés de l'adaptateur TEW-501PC 802.11a/g peuvent profitre de la technologie Super A+G grâce aux rafales de trames (frame bursts), aux compression de trame, aux trames rapides et au dynamic turbo pour atteindre des débits allant jusque 108Mbps. Un commutateur 4 ports intégré connecte les postes de travail câblés à votre réseau tandis que le point d'accès connecte les clients sans fils aux normes 802.11a/b/g. Le TEW-511BRP est l'application idéale pour le partage de l'accès Internet et des ressources en réseau. Le pare-feu du TEW-511BRP protège votre réseau des pirates tandis que les cryptages WEP et WPA maintiennent la sécurité des transmissions sans fil.

Caractéristiques

- Compatible Wi-Fi avec les normes IEEE 802.11a, 802.11g et IEEE 802.11b

- Utilise les bandes de fréquence des 5 GHz ou des 2,4 GHz, respectant ainsi les normes internationales

• 4 ports LAN 10/100Mbps Auto-MDIX et 1 port WAN 10/100Mbps (Internet)

- Supporte les modems câble/DSL avec IP dynamique ou statique et les types de connexions PPPoE ou PPTP

- Supporte la technologie de transfert de données Super G et XR (eXtended Range) jusque 108Mbps (en mode PA uniquement)

- La caractéristique de serveur DHCP alloue jusque 253 adresses IP clients

- WEP 64/128/152 bits, WPA (clé pré-partagée ou RADIUS), supporte les algorithmes TKIP ou AES

- Supporte la table d'adresse MAC, L'IP et les filtres du protocole

- Le pare feu offre la fonctionnalité de traduction des adresses réseau (NAT) et un pare-feu dynamique (SPI) afin de protéger contre les attaques Dos.

- Contrôle du trafic avec Virtual Server et DMZ

- Fournit une sécurité supplémentaire des SSID activés/désactivés et une protection par mot de passe

- Supporte le routage statique/dynamique et le DNS dynamique

- Supporte les sessions de communication multiples et concurrentes et les sessions de communication PPTP VPN et L2TP

- Mémoire Flash pour l'adaptation des firmwares, l'enregistrement/rétablissement des paramètres et le journal du trafic

- Configuration et gestion à distance aisées via un navigateur Internet (HTTP)

- Compatible avec Windows 95/98/NT/2000/XP/2003, Linux et Mac OS

- Portée de 30 à 100 mètres en intérieur (en fonction de l'environnement)

- Portée de 50 à 300 mètres en extérieur (en fonction de l'environnement)

• 3 ans de garantie

Remarque : La couverture et la vitesse de transmission peuvent varier en fonction de l'environnement du réseau.

Spécifications

Matériel
Normes	Câblé: IEEE 802.3 (10Base-T) et IEEE 802.3u (100Base-TX)Sans fil: IEEE 802.11b (11Mbps), IEEE 802.11g (54Mbps), 802.11a (54Mbps)
WAN	1 port Auto-MDIX 10/100Mbps (Internet)
LAN	4 ports Auto-MDIX 10/100Mbps
Types de connexions	IP dynamique et statique (fixe), PPPoE, PPTP
Caractéristiques avancées	DHCP Client/Serveur, SPI, NAT, PPPoE Client, DNS Proxy/Relay, DNS dynamiqueHébergement DMZ, Communication VPN (IPSec, PPTP, L2TP), NTP UPnP, NAT Traversal
Protocoles supportés	TCP/IP, NetBEUI, IPX/SPX
Voyants lumineux	Alimentation, DMZ, 11a, 11g, LAN, Internet
Adaptateur secteur	Adaptateur secteur externe 5V DC, 2.5A
Dimensions (L x l x H)	198 x 160 x 33 mm (7,8 x 6,3 x 1,2 pouces)
Poids	0,7kg
Température	Fonctionnement: De 0 à 40°C • Entreposage: De -20 à 70°C
Humidité	Max. 90% (Non-Condensing)
Certifications	FCC & CE
Sans fil
Technique de modulation	802.11b: CCK (11 et 5,5Mbps), DQPSK (2Mbps), DBPSK (1Mbps)802.11a/g: OFDM avec BPSK, QPSK et modulations de sous-porteuse 16/64-QAM
Fréquence	802.a: UNI-Band de 5,15 à 5,825 Ghz (soumis aux réglementations locales)802.11b/g: ISM de 2,412 à 2,4835 Ghz
Antenne	802,11a: 4dBi (gain maximum); 802.11b/g: 2dBi (gain maximum)2 antenne amovible Dual Band Diversity avec connecteur SMA femelle inversé
Protocole d'accès au média	CSMA/CA avec ACK
Débit des données	802.11b: 11Mbps, 5.5Mbps, 2Mbps et 1Mbps802.11g: 54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps, 12Mbps, 9Mbps et 6MbpsSuper AG: 108Mbps
Sécurité	WEP 64/128/152 bits et WPA • 802.1X (EAP-MD5/TLS/TTLS)Contrôle de la diffusion SSID, filtrage MAC, filtrage IP, filtrage du contenu • Liste des droits d'accès (ACL) selon l'heure
Puissance de transmission	802.11a: 16dBm (max) @ 16QAM R3/4 • 802.11b: 18dBm (typique) • 802.11g: 16dBm (typique)
Sensibilité de la réception (802.11a/g)	108Mbps 10^-5 BER @ -69 dBm (mode turbo)54Mbps 10^-5 BER @ -72 dBm; 48Mbps 10^-5 BER @ -75 dBm36Mbps 10^-5 BER @ -82 dBm; 24Mbps 10^-5 BER @ -85 dBm18Mbps 10^-5 BER @ -88 dBm; 12Mbps 10^-5 BER @ -89 dBm9Mbps 10^-5 BER @ -90 dBm; 6Mbps 10^-5 BER @ -91 dBm
Canaux	11a: Soumis au réglementations locales11b/g: De 1 à 11 (USA), de 1 à 13 (Europe)

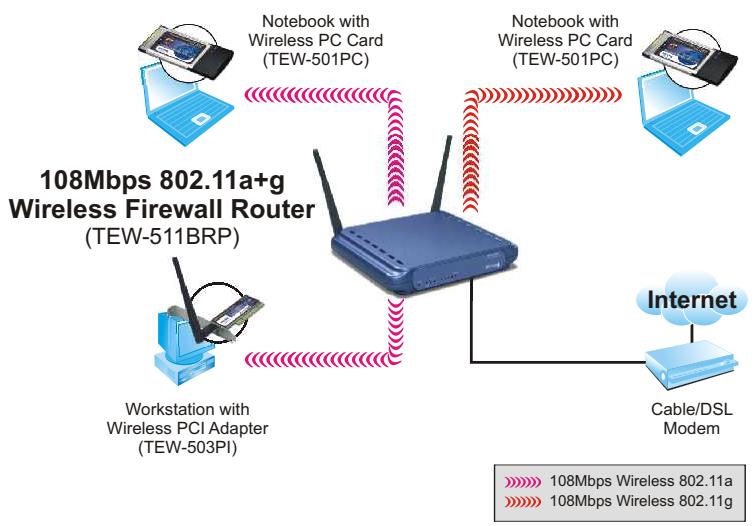

Solution de Réseaux

*Etant donné la réglementation sans fil européenne, le mode Super A n'est pas supporté sur la version européenne.

Contenu de l'emballage

• TEW-511BRP
• Guide d'installation rapide
  • CD-ROM avec le pilote et l'utilitaire
• Adaptateur secteur (5V, 2.5A)
• Un câble RJ-45
