PACK VISIOPHONE - Visiophone ORANGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visiophone
Caractéristiques techniques principales	Écran couleur, caméra intégrée, son bidirectionnel
Alimentation électrique	230V AC
Dimensions approximatives	200 x 120 x 30 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes de sécurité Orange
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230V
Puissance	10W
Fonctions principales	Visiophonie, ouverture de porte à distance, enregistrement vidéo
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Orange
Sécurité	Cryptage des communications, protection contre les intrusions
Informations générales	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - PACK VISIOPHONE ORANGE

Comment installer le visiophone ORANGE PACK VISIOPHONE ?

Pour installer le visiophone, commencez par fixer l'unité extérieure à une hauteur d'environ 1,5 mètre du sol. Ensuite, branchez les câbles d'alimentation et de communication. Consultez le manuel d'installation fourni pour des instructions détaillées.

Que faire si le visiophone ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant 30 secondes.

Comment régler le volume de la sonnerie du visiophone ?

Le volume de la sonnerie peut être ajusté à l'aide des boutons situés sur l'unité intérieure. Recherchez le bouton 'Volume' et utilisez-le pour augmenter ou diminuer le son.

Le visiophone ne détecte pas les mouvements, que faire ?

Assurez-vous que le capteur de mouvement n'est pas obstrué par des objets ou de la saleté. Vérifiez également que les paramètres de détection de mouvement sont activés dans le menu des réglages.

Comment connecter le visiophone à mon réseau Wi-Fi ?

Accédez au menu des paramètres du visiophone, puis sélectionnez 'Wi-Fi'. Choisissez votre réseau dans la liste et entrez le mot de passe lorsque cela est demandé.

Puis-je utiliser le visiophone avec mon smartphone ?

Oui, vous pouvez connecter le visiophone à votre smartphone via l'application dédiée disponible sur iOS et Android. Suivez les instructions de l'application pour lier votre appareil.

Comment effectuer une réinitialisation d'usine du visiophone ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'unité intérieure pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Le visiophone affiche une image floue, que faire ?

Assurez-vous que l'objectif de la caméra est propre et exempt de poussière ou de saleté. Si l'image reste floue, vérifiez les réglages de mise au point dans le menu des paramètres.

Comment contacter le service client d'Orange pour des problèmes avec le visiophone ?

Vous pouvez contacter le service client d'Orange par téléphone au 3900 ou via le site web d'Orange dans la section 'Assistance'.

MODE D'EMPLOI PACK VISIOPHONE ORANGE

Manuel d'installation et d'utilisation du pack visiophone

maligne

je peux tout lui demander.

visiophone

Bienvenue dans la visiophonie

Félicitations, enCHOisissant la visiophonie, vous entrez dans l'univers de I'image.Désormais,telephoner ne sera jamais plus comme avant: à tout moment, vous pouvez voir et'être vu par votre correspondant, qu'il soit loin ou qu'il soit pres.Ce guide vous permet d'installer votre terminal de visiophonie en toute simplicité. Il vous decrit également ses principales

fonctions en vous guidant pas à pas.
Si vous rencontres un problème quelconque lors de votre installation, n'hésitez pas à appeler le 0892 35 01 02 (0,34 € TTC / mn).
Pour toute première cours de "visiophonie" et pour connaître toutes les fonctionnalités, appelez le 32 20 (appel gratuite depuis votre visiophone).

Sommaire visiophone

Pages 4-5 Voitrermatiere

6-7 Installation des équipements
8-9 Initialisation de votre visiophone
10-11 Utilisation et conseils d'utilisation
12-13 Présentation des icônes
14-15 Appeler, répondre et terminer un appel

16-21 Le repertoire
22-23 Appels reçus / Appels émis
24-29 Services en communication
30-31 Touche source
32-37 Points techniques et assistance

Votrematériel

Les équipements du pack visiophone

• (1) le visiophone avec son cache sur laamera
• (2) un cordon raccord combiné/visiophone
• (3) un combiné
• (4) un adaptateur secteur
• (5) un cable d'alimentation électrique
• (6) un cable réseau
• (7) un cable audio/video

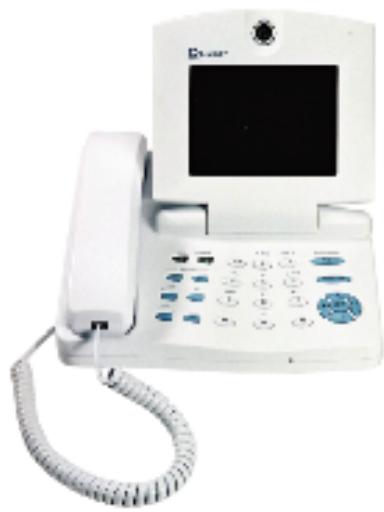

Visiophone, cordon et combiné (1) + (2) + (3)

Adaptatateur secteur (4)

Cable d'alimentation electrique (5)

Cable reseau (6)

Câble audio/véo (7)

Le modem

• (8) le modem
• (9) un cable téléphonique
• (10) un adaptateur secteur
• (11) deuxfiltres ADSL

Votrecpackmodemcomptoessuslesellementssuivants：

• un cable USB bleu
• un cable réseau jaune
• un CD-ROM

Ces éléments ne vous serviront pas pour l'installation. Conservez-les précieusement, ils seront utiles lors de l'ouverture de prochains services liés à la visiophonie.

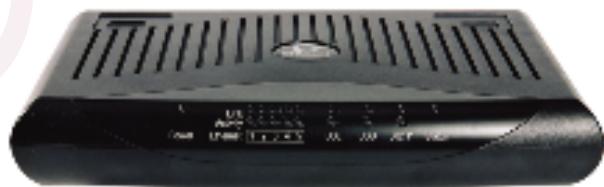

Le modem (8)

Cable telephonique (9)

Deux filtres ADSL (11)

Adaptatseur secteur (10)

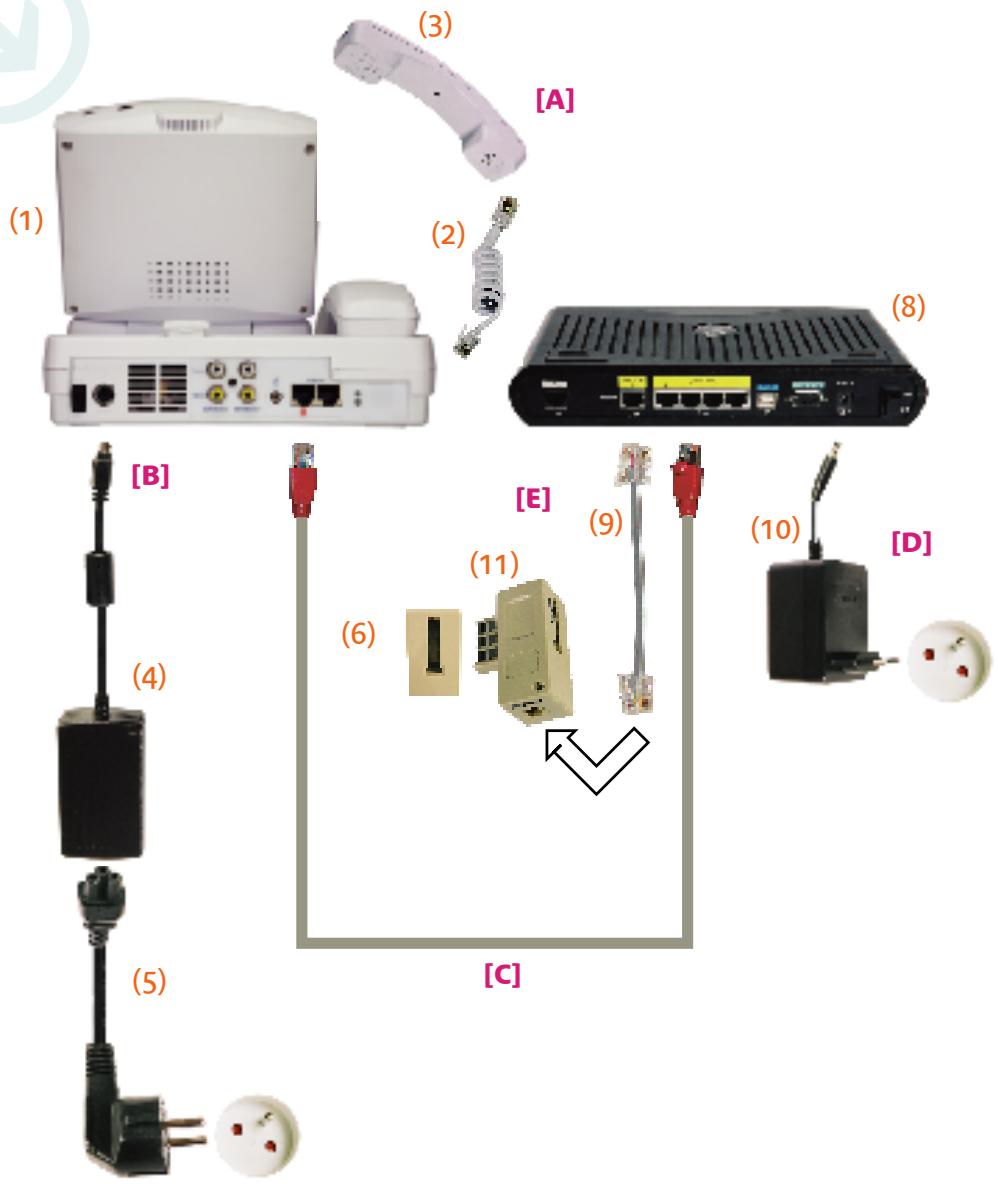

Installation des équipements

[A] Raccordez le combiné (3) au visiophone (1) au moyen du cordon (2).
[B] Branchez l'embout de l'adaptateur électrique (4) sur la face arrêté de votre visiophone (1).

Reliez l'embout du cable d'alimentation électrique (5) au boîtier de l'adaptateur secteur (4).

Puis branchez le cable sur une prise electrique.

[C] Reliez votre visiophone (1) à la prise numéro 2 de votre modem (8) au moyen du cable réseau (6).
[D] Branchez votre modem (8) sur une prise électrique au moyen de l'adaptateur secteur (10).
[E] Branchez votre modem (8) sur une prise téléphonique murale au moyen du cable téléphonique (9) relié au filtré ADSL (11). Lorsque le service est opérationnel, les voyants suivants du modem doivent être verts: power, link 2, DSL.

Cas 1

Aucun téléphone n'est branché sur cette prise.

Branchez directement le filtrte ADSL (11).

Cas 2

Un téléphone est déjà branché sur cette prise.

Débranche-à, branchez le filtre ADSL (11) à la place et branchez votre téléphone sur le filtre ADSL.

Si vous posséez d'autres téléphones, débranchez-les de vos prises téléphoniques, branchez un filtré ADSL à la place et branchez vos prises de téléphones sur le filtré ADSL (11).

Initialisation de votre visiophone

Lors de la première installation de votre visiophone, celui-ci va s'initialiser et s'enregistrer aux services de France Télécom.
Cette initialisation dure environ 5 minutes. N'éteignez pas votre terminal avant la fin du processus. L'écran d'accueil suivant doit s'afficher :

Si vous visiophone affiche les écrans d'erreur suivants: - consultez la page points techniques et assistance - vérifie votre installation - éteignez, puis rallumez votre terminal

Si l'initialisation n'est pas terminée au bout de 10 minutes environ (l'écran d'accueil ci-dessus n'appeaît pas), vous devez éteindre puis rallumer le terminal.

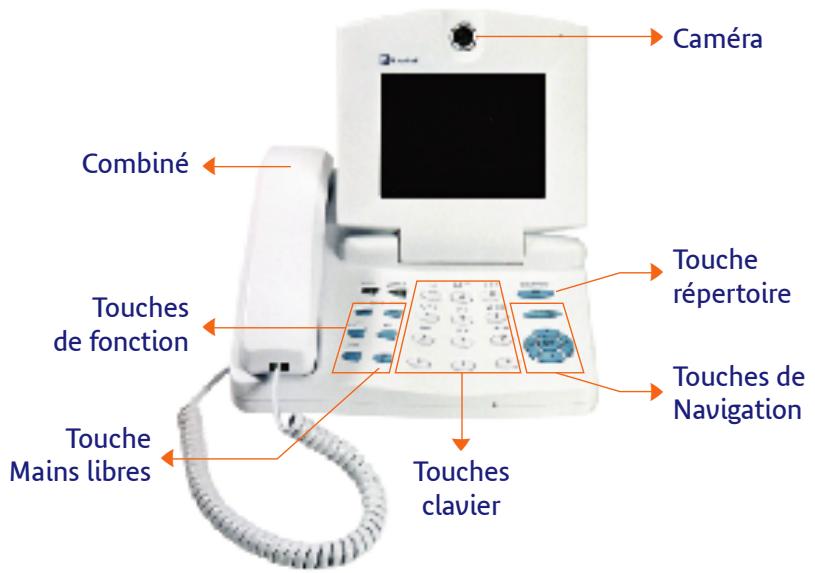

Utilisation du visiophone et conseils d'utilisation

REPERTOIRE

Pour acceder au repertoire.

SECRETVIDEO

Pour transmettre ou non votre image à votre correspondant.

SECRET SON

Pour etre entendu ou non par voitrer correspondant.

SOURCE

Pour changer d'entrée audio / video (si vous souhaitez transmettre par exemple des photos numériques).

BIS

Pour rappeler les derniers numeros composés.

MIROIR

Pour afficher ou enlever l'incrustation de votre image sur celle de votre correspondant et pour déplacer votre image sur l'écran.

MAINS LIBRES

Pour passer en mode mains libres.

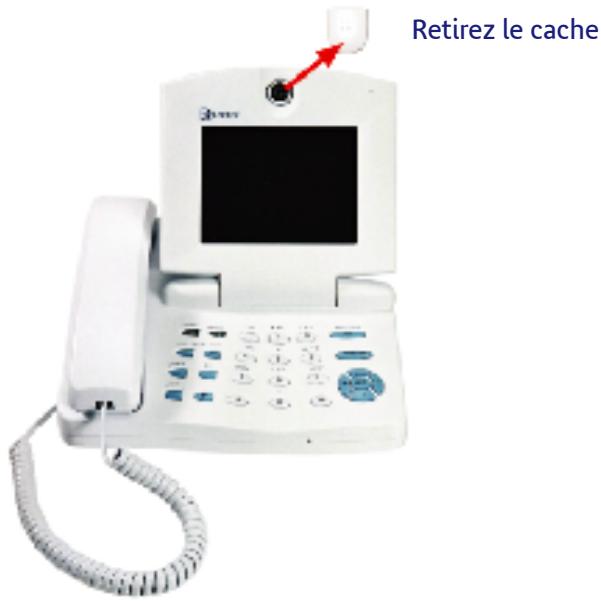

Pensez à-retirer le cache en plastique situé sur laamera du visiophone (un logement est prévu derrière l'écran).

Veiliez à installerer votre visiophone sur une surface plane et stable, l'objet de laamera face à vous.
Utilisez votre visiophone dans une piece avec un éclairage suffisant, évitez les contre-jours.
En mode mains libres, placez-vous à une distance optimale du microphone (environ 50 centimètres) pour obtenir la meilleure qualité sonore.
Avant d'utiliser votre installation, vérifiez que le visiophone et le modem sont tout deux en position "MARCHE".

En cours de communication, dans la partie supérieure de l'écran, des iconées apparaissent pour faciliter votre navigation et vous apporter des informations sur l'état de votre terminal.

SOURCE INTERNE

Votre correspondant voir votre image à partir de laamera intégrée au visiophone.

SOURCE EXTERNE

Une source extérieure (caméoscope / apparéil photo numérique / standard PAL) est branchée sur votre terminal. Vote correspondant voir le film ou les photos que vous lui transmettez.

MESSAGE

Vouavesrezecunououplusieursmessenger.

APPELS EN ABSENCE

Une ou plusieurs personnes ont cherché à vous appeler pendant votre absence.

ERREUR RESEAU

Votre installation est défectueuse. Vérifiez que l'ensemble des cables sont correctement branchés.

ERREUR SERVICE

Le service est en cours d'initialisation. Si au bout de quelques minutes l'icone reste à l'écran, éteignez puis rallumez votre terminal.

REPONSE AUTOMATIQUE

Votre visiophone répond automatiquement lorsque vous receivez un appel (mode mains libres).

MODEVIDEOAUTOMATIQUE

Lorsque vous répondez à un appel vous âtes automatiquement en mode video.

SECRET SON

You pouez parler sans etre entendu par voite correspondant.

SECRETVIDEO

Votre correspondant ne doit pas votre image.

Appeler, répondre et terminer un appel

Appeler un correspondant

1. Se preparar a appeler:

Appuyez sur la touche MIROIR

Vous voyagez votre propre image

1. Decroche le combiné ou appuyez sur la touche MAINS LIBRES .*
2. Composez le numero de votre correspondant. Puis sur appuyez OK.*
3. Pour appeler votre messagerie, faites un appui long sur la touche -1.
   Vous pouvez aussi composer le 3103, suivi de OK.

Répondre à un appel

1. Decrochez le combiné ou appuyez sur la touche MAIN LIBRE
2. "MODE AUDIO" s'affiche sur l'écran, Appuyez sur la touche VIDEO pour voir et être vu par votre correspondant.

Terminer un appel

1. Raccroche le combiné en fin de communication ou réappuyez sur la touche MAIN LIBRE
2. L'écran se met automatiquement en veille au bout de quelques minutes.

Conseils pour replir le repertoire

Utilisation des touches du clavier

Pour saisir une lecture, appuyez plusieurs fois sur la touche associée jusqu'à l'obtention de la lecture souhaïée. Par exemple pour obtenir la dette E, appuyez deux fois sur la touche 3. *
Pour saisir un chiffre, utilisez la touche correspondant au chiffre que vous souhaitez.
Pour les caractères particuliers tels qu'un point ou un espace, utilisez les touches , 1 et

• après le premier appui, un sous-écran apparait. Il vous permet de visualiser avec précision la lecture que vous pouze obtenir.

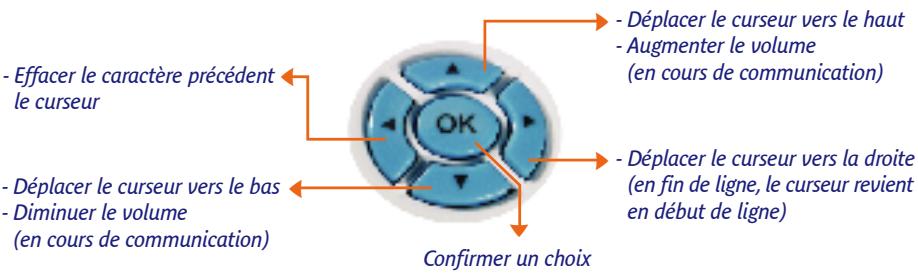

Utilisation des touches de navigation

Créer une fiche dans le repertoire

1. Utilisez les touches du clavier pour saisir le nom, le prénom et le numéro du correspondant* (contact):

2. Ne décroche pas le combiné.

3. Appuyez sur la touche MENU/EXIT "REPERTOIRE" est presélectionné. Appuyez sur OK.
4. "AJOUTER" est préseLECTIONné Appuyez sur OK.

Saisissez une dette en appuyant plusieurs fois sur les chiffres**. Par exemple pour saisir la dette E, appuyez deux fois sur la touche 3
Changez de zone de saisie avec les flèches de navigation.

1. Appuyez sur OK pour enregistrer la fiche.

1. Appuyez deux fois sur la touche MENU/EXIT pour revenir à l'écran d'accueil.

Le repertoire

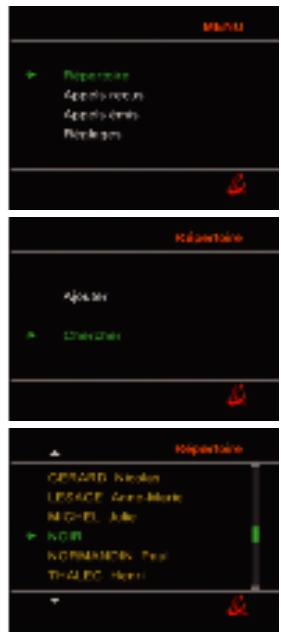

Modifier ou effacer une fiche du repertoire

1. Ne décroche pas le combiné.
2. Appuyez sur la touche MENU/EXIT "REPERTOIRE" est presélectionné. Appuyez sur OK.
3. Sélectionnez "CHERCHER" avec les flèches de navigation. Puis appuyez sur OK.
   4 La liste des contacts apparait. Sélectionnez la fiche à modifier ou à effacer à l'aide des flèches de navigation. Puis appuyez sur OK.

1. Pour effacer une fiche :

Sélectionnez "EFFACER" à l'aide des flèches de navigation. Puis appuyez sur OK.

Confirmez l'effacement en appuyant de nouveau sur OK.

1. Pour modifier une fiche:

Sélectionnez "MODIFIER" à l'aide des flèches de navigation. Puis appuyez sur OK.

Sélectionnez la zone de saisie à modifier avec les flèches de navigation.

Placez le curseur devant l'objet à modifier avec la flèche de navigation droite.

Saisissez directement la dette ou le chiffre souhaité avec les touches du clavier.

Appuyez sur OK pour enregistrer la fiche.

1. Quittez le repertoire :

Appuyez plusieurs fois sur la touche EXIT pour revenir à l'écran d'accueil.

Le repertoire

Appeler à partir du repertoire

1. Appuyez sur la touche REPERTOIRE
   Vous obtenez la liste des contacts.

1. Sélectionnez le contact à l des flèches de navigation. Puis appuyez sur OK.

1. Pour acceder directement à un contact, appuyez sur la première lecture du nom, exemple: Sélectionnez L pour Lesage.

2. Appuyez sur OK pour lancer l'appe!

Appels reçus, appels émis

Acceder aux appeals reçus

1. Une icône vous indique que vous avez reçu un ou plusieurs appeals en absence. Ces appeals sont mémorisés dans la liste des appeals reçus.
2. Ne décroche pas le combiné.
3. Appuyez sur la touche MENU . Sélectionnez "APPELS REÇUS" à l'aide des flèches de navigation. Puis appuyez sur OK.
4. La liste des appel reçus apparait.*
5. Pour voir l'ensemble de la liste, utilisez les flèches de navigation.
6. Pour rappeler un des appels reçus, sélectionnez le contact à l'aide des flèches de navigation. Puis appuyez sur OK.

Avis de message

Dans la liste des appeals reçus, si vous constatéz un appel de "MESSAGE", il s'agit d'une notification de dépôt de message. Pour écouter le message faites un appui long sur la touche ou composez le 3103. Vous pouvez aussi seLECTIONner la ligne indiquant "MESSAGE" à l'aide des flèches de navigation. Puis appuyez sur OK.

Accéder aux appeals émis

1. Appuyez sur la touche BIS La liste des appelés émis apparaitt.

2. Pour voir l'ensemble de la liste, utilisez les flèches de navigation.

1. Pour rappeler un numéro, Sélectionnez-le à l'aide des flèches de navigation. Puis appuyez sur OK.

Enregistrer un appel reçu ou émis dans le réseau

1. Sélectionnez l'appel dans la liste des appel reçus ou émis.
2. Enregistrez le numéro dans le repertoire en vous reportant aux instructions de la page 17 (paragraphe 4).

Services en communication

Modifier le volume sonore

Augmentez ou diminuez le volume sonore avec les flèches de navigation.

Pour augmenter le volume pendant la communication, appuyez plusieurs fois sur la touche de navigation haut jusqu'à l'obtention du volume souhaité.
Pour diminuer le volume pendant la communication, appuyez plusieurs fois sur la touche de navigation bas jusqu'à l'obtention du volume souhaité.

Ajuster la qualité de l'image

1. Ajustez la luminosité et le contraste de l'image à l'aide des molettes situées au dessus de l'écran.

Luminosite Couleur

1. Ajustez la nettété de l'image que vous transmettez en tournant la bague de laamera.

Activer le secret audio

Appuyez sur la touche SON pour ne pas etre entendu par votre correspondant pendant la communication :

Lorsque vous correspondant ne vous entend plus, le voyant SERVICE se met à clignoter.
Pour qu'il vous entende à nouveau, réappuyez sur la même touche SON

Afficher mon image sur l'écran

Appuyez sur la touche MIROIR pour faire apparaitre votre propre image sur un coin de l'écran:

Pour la faire disparaitre, appuyez plusieurs fois sur la meme touche MIROIR

Services en communication

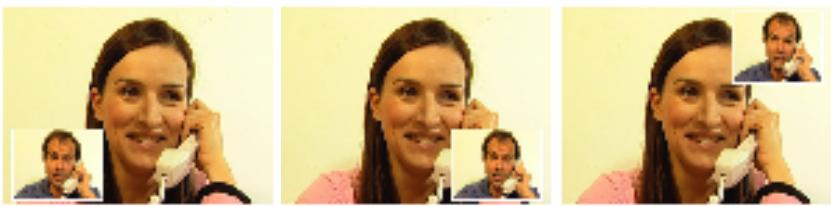

Déplacer mon image sur l'écran

Appuyez plusieurs fois sur la touche MIROIR , votre image apparait successivement sur les quatre coins de l'écran.

Transmettre votre image fixe

Appuyez sur la touche VIDEO pour figer votre image :

Voiture correspondant voir votre image fixe, le voyant VIDEO se met à clignoter.
Pour envoyer à nouveau une image animée, réappuyez deux fois sur la même touche VIDEO

Activer le secret video

Appuyez deux fois sur la touche VIDEO pour:cacher votre image:

Voiture correspondant ne vous voit plus, le voyant video s'eteint.
Pour etre vu a nouveau, appuyez sur la meme touche VIDEO

La touche VIDEO est utilisé pour figer l'image et pour le secret video.

En appuyant successivement sur cette touche, vous obtenez :

Image fixe.
Secret video.
Diffusion de l'image.

Services en communication

Réglages

1. Appuyez sur la touche MENU

1. Sélectionnez "REGLAGES" à l'aide des flèches de navigation. Puis appuyez sur OK.

1. Choisissez les réglages auxquels vous souhaitez acceder à l'aide des flèches de navigation. Puis appuyez sur OK.

Réglage "inversion image": "OUI" est sélectionné par défaut. Les images locales sont visibles comme avec un miroir.

Pour selectionner "NON" utilisez les flèches de navigation.

Réglage "audio seul": "OUI" est sélectionné par défaut. Avec ce mode, les appeals reçus débutent en mode audio uniquement (vous avez la possibilité de passer en mode video à tout moment en appuyant sur la touche video ou OK).

Pour selectionner "NON" utilisez les flèches de navigation, vos communications débuteront automatiquement en mode video (vous avez la possibilité de supprimé video à tout moment et de passer en audio activant le secret video).

Autres:presentationde l'appl:"OUI'est selectionné par défaut.Ne modifie pas ce mode.

Réponse automatique: "NON" est sélectionné par défaut. Vous devez décrocher manuellement pour répondre à un appel. Si vous voulez utiliser votre visiophone en mode "telésurveillance", par exemple, choisissez "Réponse automatique": "OUI", et "Audio seul": "NON".

De la même manière vous pouvez également régler l'intensité et le nombre de sonneries de votre visiophone avant le décroché automatique (si vous avez sélectionné cette option).

Touchesource

Touchesource

Pendant la communication, vous pouvez transmettre des images à votre correspondant à partir d'une source externe.

1. Connectez la source externe (appareil photo numérique, caméscope...) sur les prises "entrées" à l'arrête de votre visiophone à l'aide du cable audio / video ou de tout autre cable adapté.

2. Actieve la lecture du film ou des photos à partir de la source externe.

3. Appuyer sur la touche SOURCE

Votre correspondant doit les images que vous lui envoyez (il entend également le son s'il s'agit d'un film)
Vous pouvez parler en même temps dans le combiné ou en main libre.
Les sources sonores sont mixées.

1. Pourmettre fin à la transmission d'images et pour que vous correspondant vous voit de nouveau, réappuyez sur la touche SOURCE

Un problème ? Verifiez...

Incident	Solution
Aucune image n' apparait à l'écran.	Vérifiez la connexion de tous les câbles puis remettez en service avec le bouton marche/arrêt.
La réserve ne s'établit pas correctement, pas d'image.	Raccrochez et recommencez l'appel.
Votre correspondant n'a aucune image de vous.	Vérifiez que le cache sur laamera a bien été enlevé.
L'image video à l'écran apparait avec une dominante rouge ou jaune.	Augmentez la luminosité dans la pièce, en allumant par exemple.
Des blocs de couleurs apparaisent dans l'image de votre correspondant.	Raccrochez et recommencez l'appel.
L' image est floue.	Réglez la mise au point de laamera en tournant la bague autour de l'objectif de laamera.
L' image n'est pas de très bonne qualité.	Dervineures qualités d'images sont obtenues avec un arrêt plan de tons pastels et de préférence unis.
Mon correspondant ne recoit pas mon image, mais voit la mention "secret vidéo".	Lors de la communication, appuyez sur la touche "secret vidéo" pour transmettre votre image. Hors communication, vérifiez que l'icône "secret vidéo" (œil barré d'un trait rouge) n'est pas présente sur l'écran d'accueil, si vous souhaitez transmettre votre image. Sinon, appuyez sur la touche "secret vidéo" pour autoriser l'émission de votre image.

Un problème ? Verifiez...

Incident	Solution
Mon correspondant me signale qu'il ne recoit qu'une image figée.	Appuyer 2 fois sur la touche "secret video" pour relancer l'émission video.
Mon correspondant me signale qu'il ne recoit qu'un écran bleu.	Appuyez sur la touche "source" pour revenir à laamera intégrée.
Un petit combiné surmonté d'une flèche rouge, apparait sur l'écran d'accueil de mon visiophone.	Vous n'avez pas dû répondre à l'un des derniers appeals. Consultez la liste des "appels reçus" dans le menu, et l'icône disparaître.
Une petite enveloppe est affichée sur l'écran de mon terminal de visiophonie.	Appeler le 3103, pour consulter le message que vous a laissé un de vos correspondants en votre absence. L'icône "Message" disparaître alors automatiquement.
La liste des "appels reçus" n'affiche pas le nombre ou le nom de mes correspondants.	Pour obtenir cette liste, il vous faut souscire à l'option de presentation du numéro.
Le nom de mes correspondants n' apparait pas dans les listes d'applés émis et appeals reçus.	Pour que les noms de vos correspondants apparaissent, il vous faut les enregistrer dans votre réseau.
Sur mon visiophone, bien que j'aie souscrit l'option de presentation du numéro, celui-ci (ou le nom correspondant dans mon réseau) ne s'affiche pas lors des appeals de mes correspondants.	Vérifiez dans les réglages (page 30) que le paramètre 'présentation du numéro' est à "Oui".

Un problème ? Verifiez...

Incident

Mon terminal n'affiche pas l'écran d'accueil.

Mon terminal n'est pas opérationnel avant plusieurs minutes. (affichage de l'icone "erreur service").

Je ne peux pas appeler un correspondant. L'icone "réseau indisponible" (poteau télégraphique barré en Rouge) apparait sur le terminal.

Solution

Pensez à raccrocher le combiné du visiophone.

Allumez d'abord le modem, puis votre terminal. Si le problème persiste, vérifie votre installation.

Reportez-vous à l'installation des équipements, un branchement n'était probablement pas correct.

Un problème d'installation ? Vérifiez

Incident

Levoyant "Service" est éteint.

Levoyant "Service" de couleur verteclignote.

Solution

Vérifiez :

• Le raccordement du terminal de visiophonie à l'adaptateur secteur
• Le raccordement de l'adaptateur secteur à une prise de courant
• La position du bouton marche/arrêt en phase arrête du visiophone

Attendez la fin d'initialisation du terminal et du service (maximum 10 minutes). Si levoyant ne reste pas allumé et fixe :

• Vérifiez les points concernant le modem
• Tentez d'eteindre et rallumer le terminal de visiophonie.

Un problème de modem ? Vérifiez

Incident

Levoyant "power" du modem est eteint.

Solution

Vérifiez que:

• le modem est raccordé à l'adaptateur secteur
• l'adaptateur secteur est raccordé à une prise secteur
• le bouton en face arrêté du modem est sur "Marche" (position "On")

Levoyant "Ethernet 2" du modem ("Link") n'est pas allumé.

Vérifiez que:

• le terminal de visiophonie est raccordé sur la prise Ethernet 2 en face arrêté du modem
• le terminal de visiophonie est relié à l'aide de son adaptateur secteur à une prise secteur.

Levoyant"DSL"du modem("Link") n'estpasallumé.

Vérifiez que:

• Le modem (prise "DSL") est raccordé à une prise téléphonique.
• Le terminal de visiophonie est allumé

! Leprésent manuel ne concerne que l'installation et l'utilisation des seuls éléments décrits en pages 4 et 5.

France Télecom ne peut être tenu responsable des problèmes qui pouraient résultat de l'installation d'autres équipements non prévus dans ce manuel.

Notes

Notes

Notes

Assistance technique dédiée:

0892 35 01 02 (0,34€ TTC/mn)

du lundi au samedi de 8h à 22h, sauf les jours fériés.

Pour connaître toutes les fonctionnalités:

32 20 (appel Gratisit depuis votre visiophone)
