CL1 - Téléphonie ORANGE - Notice d'utilisation et mode d'emploi gratuit

Marque	Orange
Modèle	CL1
Catégorie	Téléphonie
Type de produit	Téléphone avec alarmes lumineuse et sonore, option vibrante
Dimensions (hauteur)	101 mm
Alimentation	Adaptateur secteur 230 V AC, 50 Hz
Alarme - Sélection	Commutateur 4 positions : 0 (désactivée), flash+son, flash+vibreur (option), son+vibreur (option)
Alarme - Réglages	Volume (potentiomètre) et tonalité (interrupteur 3 positions)
Connectique	Prise ligne PTT, prise adaptateur, prise coussinet vibrant, prise pour second CL1
Accessoires inclus	Adaptateur secteur, cordon PTT
Accessoires optionnels	Coussinet vibrant (SHAKCL_BLK), câble liaison second CL1 (CL1RJ11/RJ11)
Garantie	1 an pièces et main-d'œuvre
Certifications	Directive RTTE, normes TBR21/37/38, EN60950
Sécurité	Bloc secteur sert de dispositif de sectionnement ; tensions téléphoniques classées TRT-3
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Service après-vente disponible (tél. [phone]) ; pièces couvertes par garantie
Informations générales	Fabriqué par Deemark, distribué par Geemarc

FOIRE AUX QUESTIONS - CL1 ORANGE

Comment installer mon Orange CL1 ?

Branchez le cordon PTT dans la prise ligne, puis la prise téléphonique dans la double prise PTT et dans votre prise murale. Connectez l'adaptateur secteur au CL1 puis au secteur 230V.

Que faire si l'alarme ne sonne pas ?

Vérifiez que le commutateur de sélection d'alarme n'est pas sur la position 0. Assurez-vous que le volume est suffisamment élevé et que la tonalité n'est pas réglée sur un niveau trop bas. Contrôlez aussi les connexions.

Comment régler le volume de l'alarme ?

Utilisez le potentiomètre de volume situé sur l'appareil. Tournez-le dans le sens horaire pour augmenter le volume et antihoraire pour le diminuer.

Comment changer la tonalité de l'alarme ?

L'interrupteur de tonalité à 3 positions permet de choisir parmi trois tonalités différentes. Sélectionnez celle qui vous convient le mieux.

Puis-je connecter un deuxième Orange CL1 ?

Oui, utilisez le câble optionnel CL1RJ11/RJ11 pour relier deux CL1. Branchez la prise pour second CL1 à l'arrière de chaque appareil.

Quel accessoire utiliser pour une alarme vibrante ?

L'option coussinet vibrant (réf. SHAKCL_BLK) se branche sur la prise shaker à l'arrière du CL1. Activez ensuite le mode combinant flash et vibreur ou son et vibreur.

Que faire en cas de panne de mon CL1 ?

Contactez le service après-vente Geemarc au 03 28 58 75 99 (horaires : lun-jeu 8h30-12h30 et 14h-17h, ven 8h30-12h30 et 14h-16h30). La garantie couvre 1 an pièces et main-d'œuvre.

Comment nettoyer l'appareil ?

Essuyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager les composants.

L'alimentation secteur est-elle dangereuse ?

L'adaptateur secteur fournit une tension classée dangereuse selon EN60950. Il sert de dispositif de sectionnement en cas d'urgence. Débranchez-le pour couper l'alimentation.

L'appareil est-il compatible avec toutes les lignes téléphoniques ?

Oui, le CL1 est compatible avec les réseaux européens conformes aux normes TBR21/37/38. Il respecte la directive RTTE.

MODE D'EMPLOI CL1 ORANGE

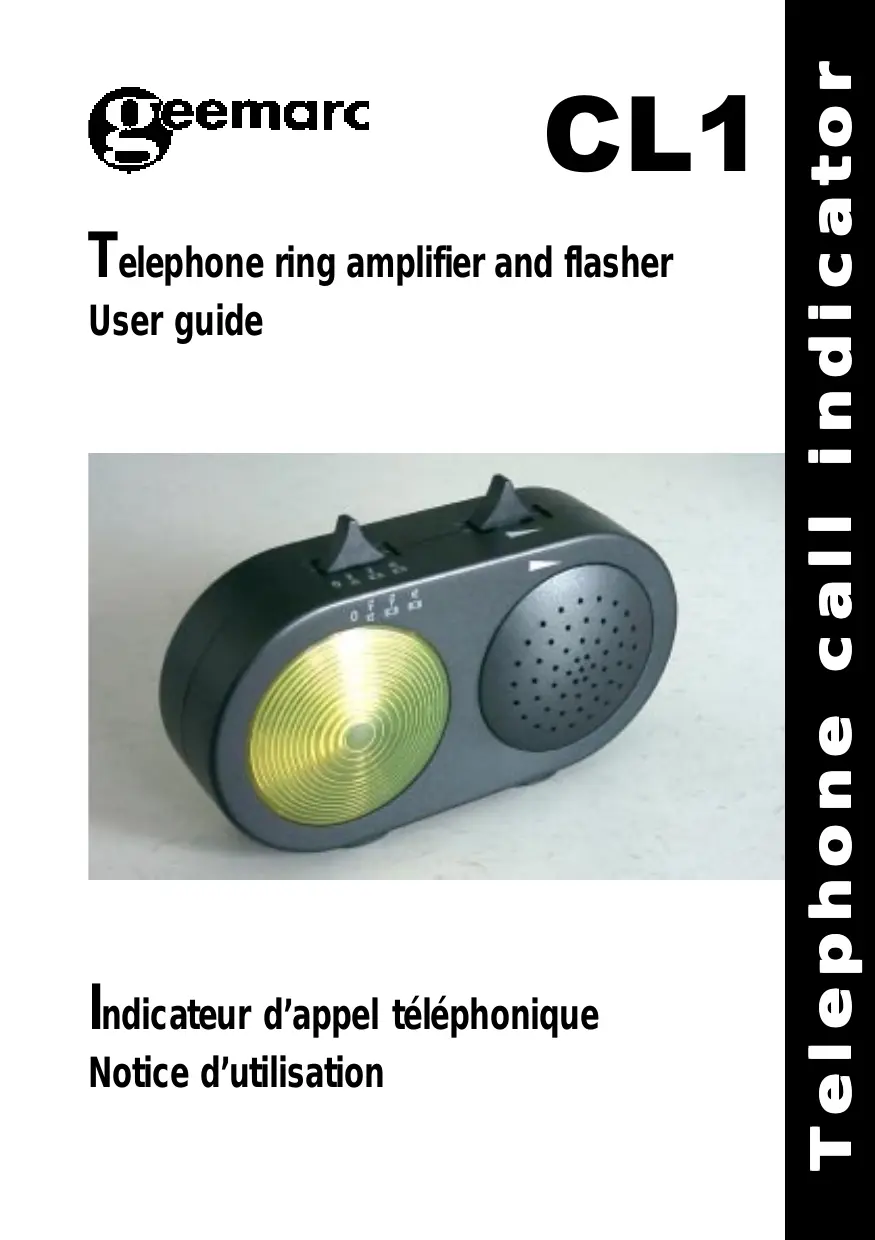

Indicateur d'appel téléphonique Notice d'utilisation

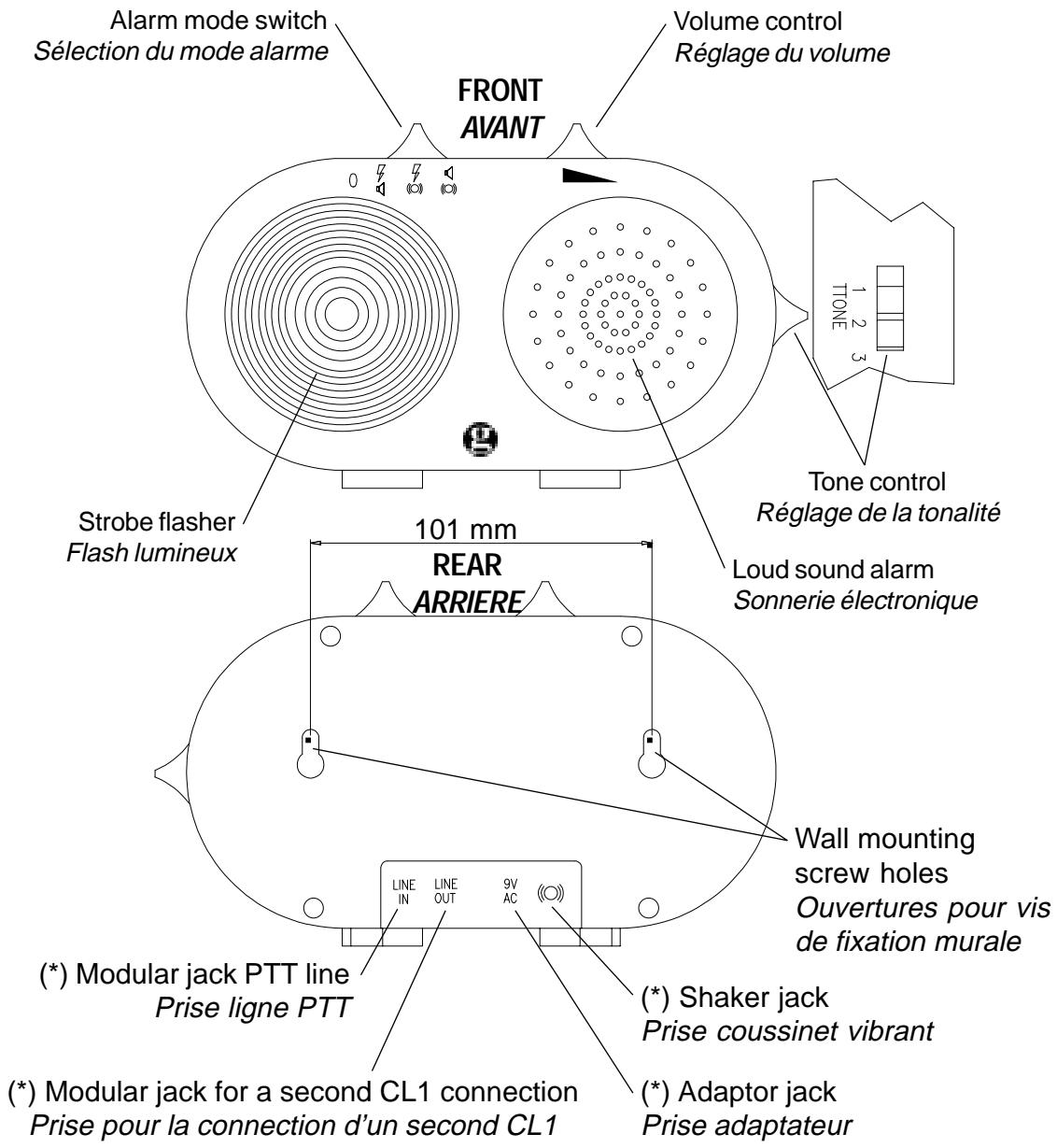

DESCRIPTION

Alarm mode switch Sélection du mode alarme Volume control Réglage du volume FRONT AVANT TONE 1 2 3 Tone control Réglage de la tonalité Strobe flasher Flash lumineux 101 mm REAR ARRIERE Loud sound alarm Sonnerie électronique (*) Modular jack PTT line Prise ligne PTT (* ) Modular jack for a second CL1 connection Prise pour la connection d'un second CL1 * ) Shaker jack Prise coussinet vibrant * ) Adaptor jack Prise adaptateur

(*) Classified TNV-3 according to EN60950 standard. Classée TNT-3 selon la norme EN60950

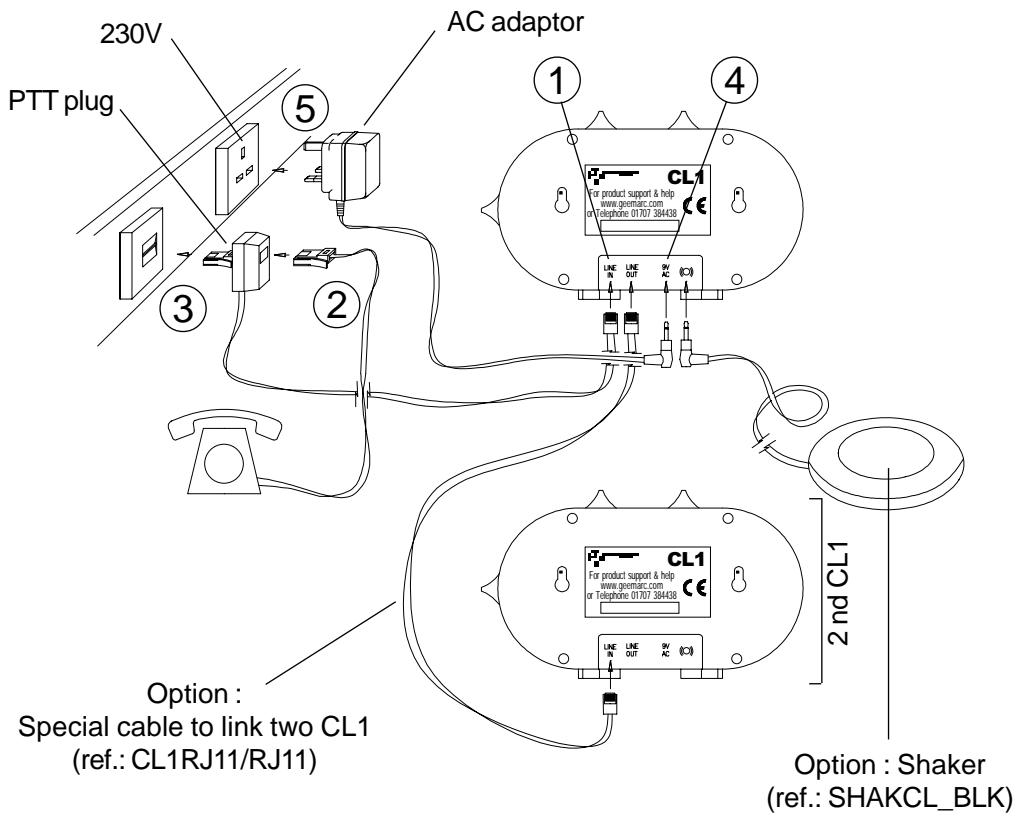

230V PTT plug ⑤ AC adaptor ① ④ CL1 For product support & help www.geemar.com onTelephone 01707 384438 LINE IN LINE OUT 9V AC (C3) 2nd CL1 Option : Special cable to link two CL1 (ref.: CL1RJ11/RJ11) Option : Shaker (ref.: SHAKCL_BLK)

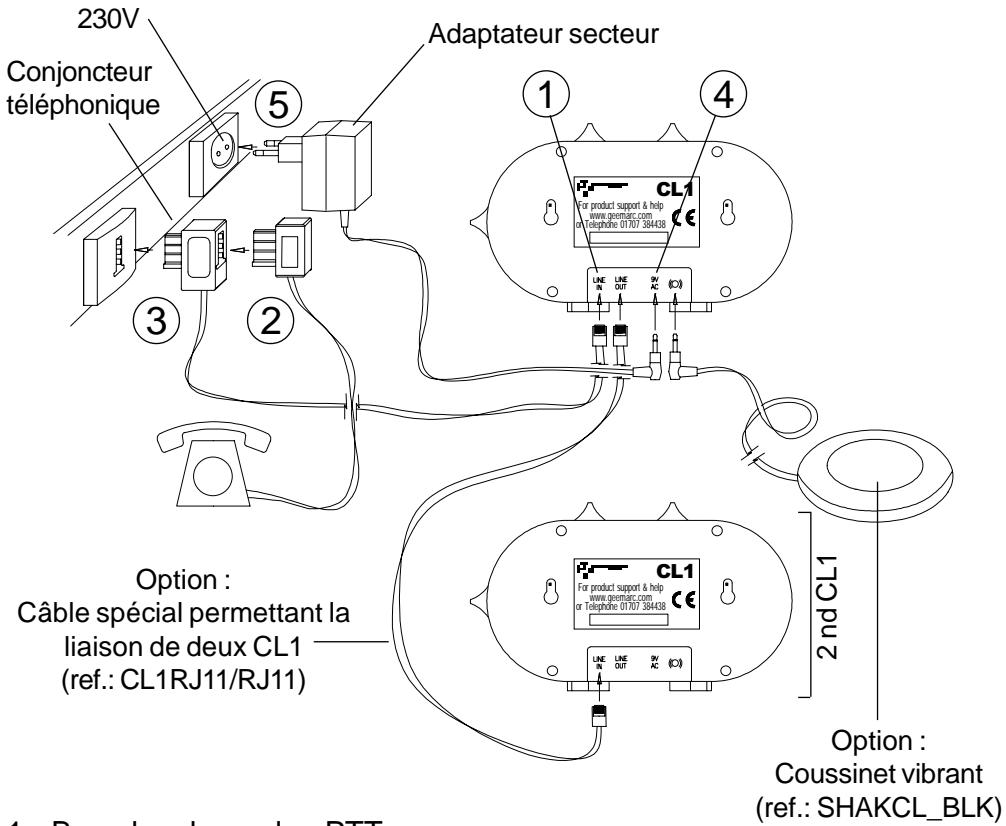

INSTALLATION (voir dessin ci-dessous)

230V Conjoncteur téléphonique 5 Adaptateur secteur ① ④ CL1 For product support & help www.geometarc.com or Telephone [phone] LINE IN OUT PV AC (C) Option : Câble spécial permettant la liaison de deux CL1 (ref.: CL1RJ11/RJ11) Option : Coussinet vibrant (ref.: SHAKCL_BLK) 2nd CL1 ③ ② ①

1 - Branchez le cordon PTT.
2 - Branchez votre prise téléphonique dans la prise double PTT.
3 - Branchez la prise double téléphonique dans votre prise téléphonique murale.
4 - Branchez le cordon de l'adaptateur secteur.
5 - Branchez l'adaptateur secteur au réseau électrique. (*)
(*) Classé “tension dangereuse” selon la norme EN60950.

Raccordement électrique : l'appareil est prévu pour fonctionner uniquement avec l'adaptateur secteur 230V 50Hz fourni. (Tension classée "dangereuse" selon les critères de la norme EN60950).

Par précaution en cas de danger, le bloc alimentation secteur sert de dispositif de sectionnement de l'alimentation 230V. Il doit être installé à proximité du matériel et être aisément accessible.

Raccordement téléphonique : les tensions présentes sur ce réseau sont classées TRT-3 (Tension de Réseau de Télécommunication) au sens de la norme EN60950.

1 - CONFIGURATION DE L'ALARME

Sélectionnez l'alarme par le commutateur 4 positions:

0 : aucune alarme sélectionnée
: flash lumineux et sonnerie électronique activés
: flash lumineux et coussinet vibrant (si connecté) activés
: sonnerie électronique et coussinet vibrant (si connecté) activés

2 - POTENTIOMETRE DE VOLUME

Réglage du volume de l'alarme.

3 - INTERRUPTEUR DE TONALITE (3 POSITIONS)

Réglage de la tonalité de l'alarme.

GARANTIE

Cet appareil est garanti 1 an pièces et main-d'oeuvre. La date d'achat figurant sur le ticket de caisse fera foi. Cette garantie s'exerce sous réserve d'une utilisation normale de l'appareil.

Les dommages occasionnés par les surtensions électriques, la foudre ou par un choc sur l'appareil ne peuvent en aucun cas être couverts par la garantie. En cas de problème fonctionnel et avant de nous retourner votre appareil, contactez notre service après vente de : 8h30 à 12h30 et de 14h00 à 17h00 du Lundi au Jeudi et de 8h30 à 12h30 et de 14h00 à 16h30 le Vendredi.

DECLARATION : Ce produit respecte les exigences de compatibilité électro-magnétique et de sécurité électrique demandées par la directive européenne RTTE.

Par ailleurs, il est compatible avec les différents réseaux téléphoniques européens (normes TBR21/37/38).

Deemark

Parc d'Activités du Basroch

2, rue Galilée

59760 Grande Synthe

TEL. SERVICE APRES VENTE :

03 28 58 75 99

www.geemarc.com
