MODE D'EMPLOI RIVA CHROME THERMOR

H_lW chrome E]didcdcXdcigVXijZaaZ

)&&"+&&;J-+& M Nous vous remercions de votre choix et de votre confiance. Le radiateur sèche-serviettes que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous apporter une enF tière satisfaction. Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux

Conservez la notice, même après l’installation du radiateur sèche-serviettes.

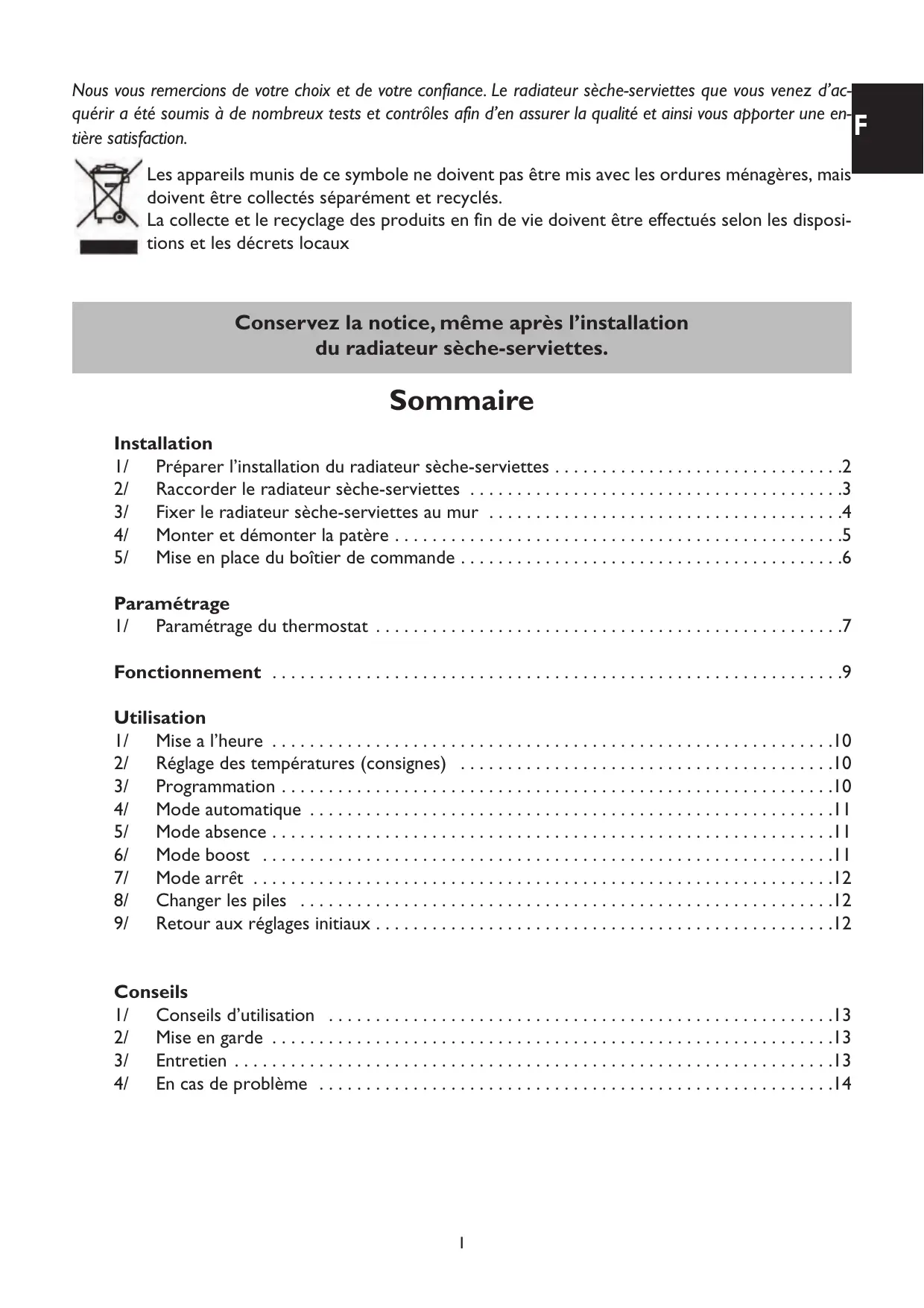

Sommaire Installation 1/ Préparer l’installation du radiateur sèche-serviettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 2/ Raccorder le radiateur sèche-serviettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 3/ Fixer le radiateur sèche-serviettes au mur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 4/ Monter et démonter la patère . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 5/ Mise en place du boîtier de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Paramétrage 1/ Paramétrage du thermostat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Utilisation 1/ Mise a l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 2/ Réglage des températures (consignes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 3/ Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 4/ Mode automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 5/ Mode absence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 6/ Mode boost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 7/ Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 8/ Changer les piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 9/ Retour aux réglages initiaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Conseils 1/ Conseils d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 2/ Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 3/ Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 4/ En cas de problème . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

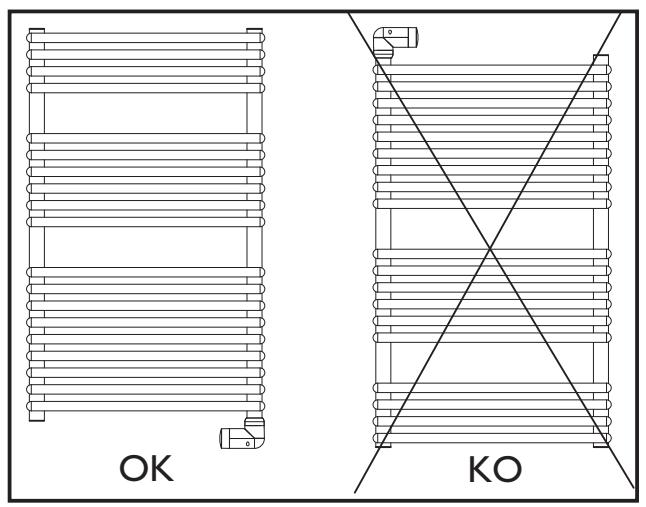

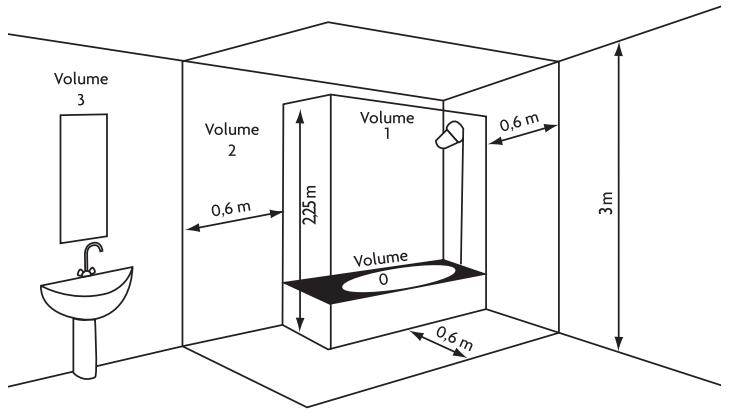

Installation 1/ Préparer l’installation du radiateur sèche-serviettes Règles d’installation - Ce radiateur sèche-serviettes a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur. - L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation (NFC 15100 pour la France). - Le radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz. - Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. Tenir le radiateur sèche-serviettes éloigné d’un courant d’air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...). Ne pas l’installer sous une prise de courant fixe.

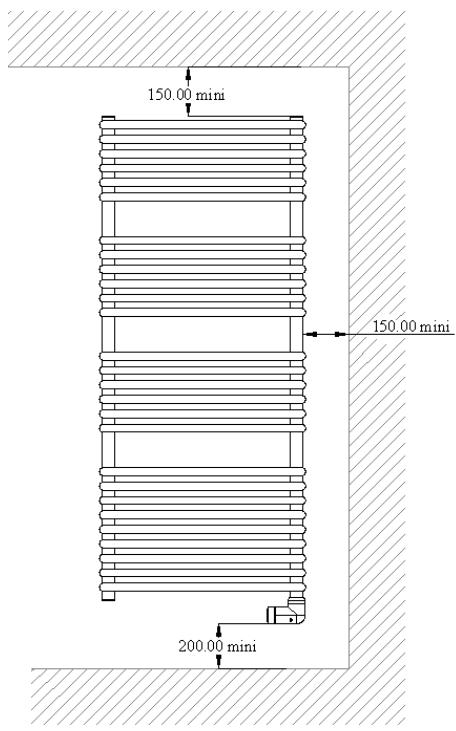

Volume 1 Pas d’appareil électrique Volume 2 Appareil électrique IPX4 Volume 3 (Norme EN 60335-2-43 : 2003/A2 : 2008) Respectez les distances minimales avec le mobilier pour l’emplacement de l’appareil.

2/ Raccorder le radiateur sèche-serviettes

F Règles de raccordement - Le radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz. - L’alimentation du radiateur sèche-serviettes doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire. - Le raccordement au secteur se fera à l’aide du câble du radiateur sèche-serviettes par l’intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol. - L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au moins 3 mm. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger.

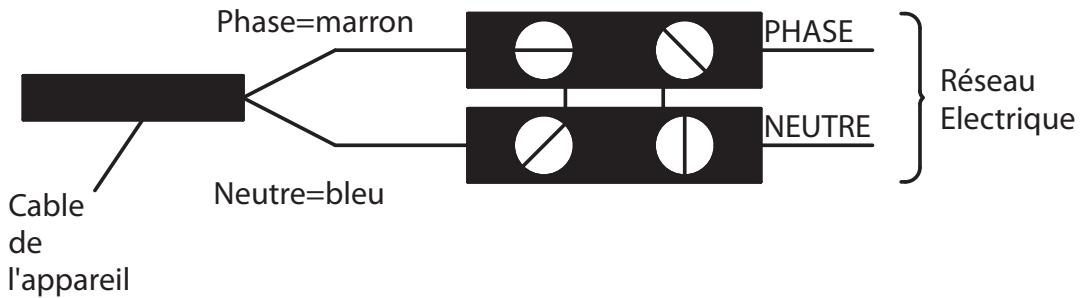

Schéma de raccordement du radiateur sèche-serviettes Coupez le courant et branchez les fils d’après le schéma suivant :

PHASE NEUTRE Cable de l'appareil

Prenez le couvercle de l’emballage et dépliez le rabat afin de bien le poser sur le sol.

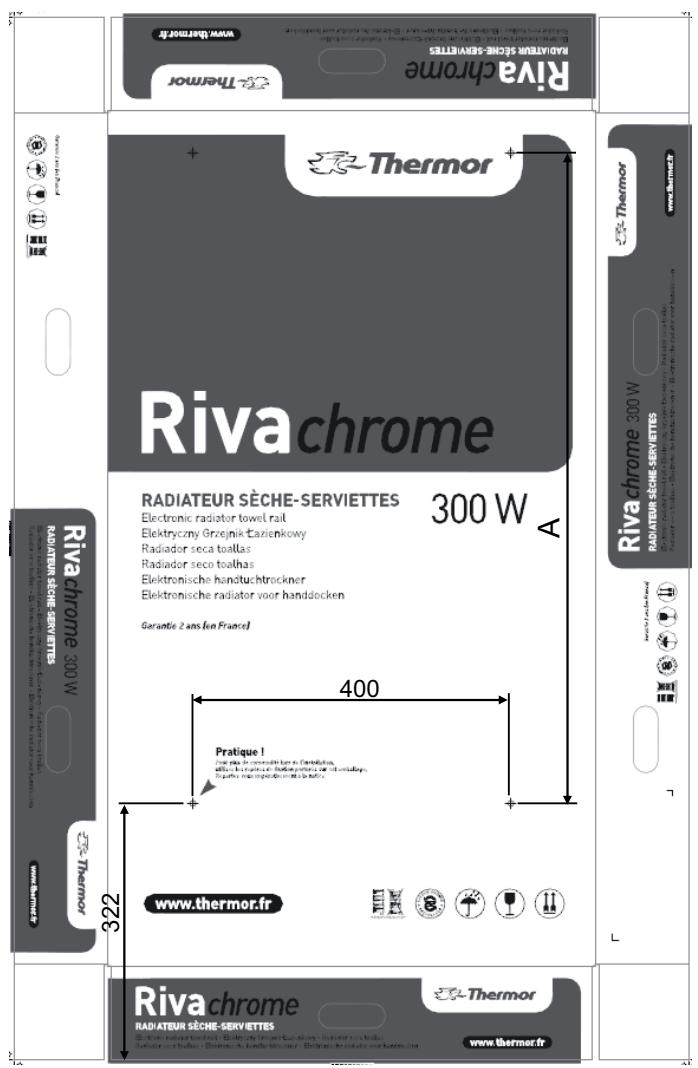

Repérez et pointez les 4 points du gabarit de perçage dessiné sur la face marquée du couvercle.

3/ Fixer le radiateur sèche-serviettes au mur

Enlevez le couvercle. Avec un crayon, dessinez une croix de 2 cm de large afin de la visualiser lorsque vous aurez installé les fourreaux à l’étape 4. Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex : plaque de plâtre).

Vissez et orientez les fourreaux (utilisez les rondelles sous chaque vis). Gardez accessibles les vis de blocage vers le haut.

Vissez les plots sur les tubes sans les bloquer. Vérifiez leur positionnement en les mettant avec le radiateur sècheserviettes dans les fourreaux. Une fois la position trouvée, bloquez les vis de chaque plot.

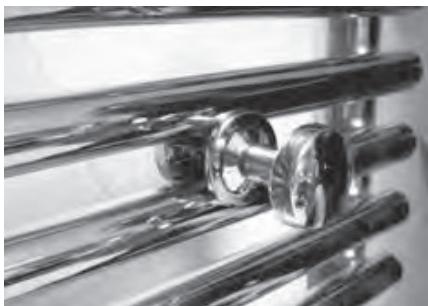

4/ Monter et démonter la patère

Positionnez la base avec la vis derrière le radiateur sèche-serviettes dans la position désirée.

Vissez la patère sur le cadre et serrez avec une légère pression.

Mettez le radiateur sècheserviettes au mur dans les fourreaux. Vissez chacune des vis de blocage. Mettez les capuchons au bout des plots.

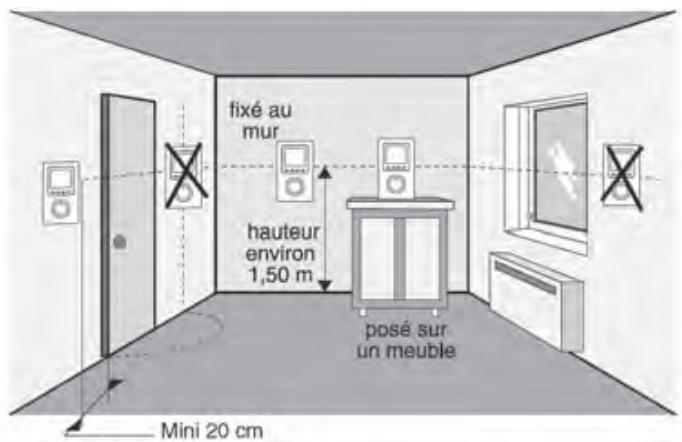

5/ Mise en place du boîtier de commande Emplacement Pour réguler le chauffage, le thermostat doit mesurer la température ambiante la plus représentative possible de votre habitat. La sonde de mesure de la température étant dans le boîtier de l’émetteur, vous devez placer celui-ci : - dans la salle de bain, - fixé sur un mur, posé sur une étagère ou un meuble, accessible à une hauteur de 1,50 m, - à l’abri des sources de chaleur (cheminée, influence du soleil) et des courants d’air (fenêtre, porte), IMPORTANT : Ne pas installer le thermostat sur un mur en contact avec l’extérieur ou avec une pièce non chauffée (ex : garage...).

Fixation Soulevez le capot à l’aide d’un tournevis. Avec le tournevis, enlevez les piles livrées avec l’appareil (fixation murale) ou enlevez la languette de protection des piles (fixation sur socle).

Fixation murale Fixez le thermostat à l’aide de vis et de chevilles ou sur une boîte d’encastrement (➊, entraxe 60 mm).

Remettez les piles en place en respectant leur polarité (sens).

Fixation sur socle En utilisant le support fourni, vous pouvez poser l’émetteur sur un meuble (voir § Emplacement).

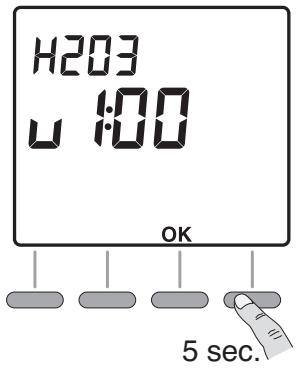

1/ Paramétrage du thermostat Tournez le bouton sur Arrêt et appuyez 5 secondes sur la touche de droite jusqu’à afficher H200 vx:xx (menu de maintenance réservé à l’installateur). Appuyez sur OK. L’écran affiche CF01. 5 sec.

CF01 - Correction de la mesure de la température ambiante S’il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l’appareil, ce menu permet d’agir sur la mesure de la sonde de façon à compenser cet écart (de -4°C à +4°C par pas de 0,1°C). Appuyez sur + ou - pour effectuer votre choix, sur OK pour valider et passer au menu suivant.

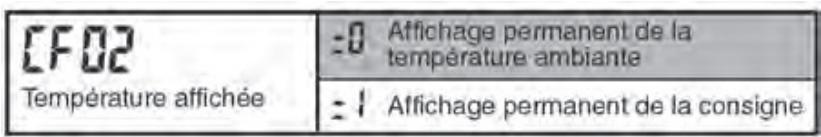

CF02 - Choix de l’affichage de la température en mode AUTO Appuyez sur + ou - pour effectuer votre choix, sur OK pour valider et passer au menu suivant.

Appuyez sur OK pour passer au menu suivant

Appuyez sur OK pour passer au menu suivant.

Appuyez sur OK pour passer au menu suivant.

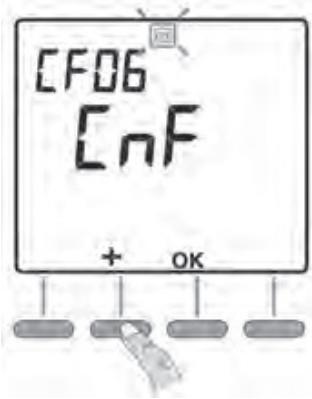

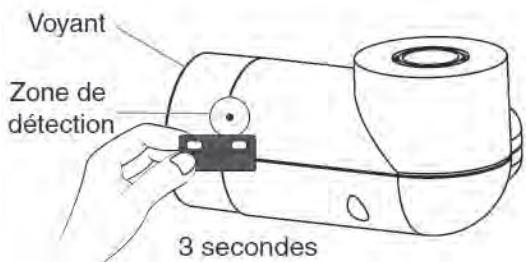

CF06 - Association au(x) récepteur(s) Sur le récepteur, pour associer le récepteur, maintenez l’aimant sur la zone de détection environ 3 secondes, jusqu’à ce que le voyant rouge clignote.

Sur l’émetteur, à partir du menu CF06, appuyez sur la touche +. L’émetteur envoie une trame vers le récepteur. Le symbole X2D apparaît momentanément. Vérifiez que le voyant du récepteur ne clignote plus. Le récepteur est associé à l’émetteur. Appuyez sur OK pour passer au menu suivant.

CF07 - Test radio L’émetteur envoie une trame vers le récepteur toutes les 3 secondes. Le symbole X2D apparaît momentanément. Vérifiez que le voyant du récepteur clignote à chaque fois.

Fonctionnement Vous pouvez faire fonctionner votre radiateur séche-serviettes dans plusieurs modes, quel que soit le type de commande que vous aurez choisi (commande manuelle ou par programmation) : Le mode Auto AUTO : votre radiateur séche-serviettes basculera automatiquement du mode eco au mode confort suivant les créneaux horaires programmés pour chaque jour de la semaine. : qui vous permet d’obtenir la bonne température ambiante.

Le mode Confort Le mode Boost choisi.

: qui vous permet de lancer le sèche-serviettes en mode forcé pendant un temps

: qui vous permet d’abaisser la température lorsque vous n’êtes plus dans votre salle Le mode Eco de bain et ainsi faire des économies. Le Mode Hors gel

: qui vous permet de régler une température pour une absence prolongée

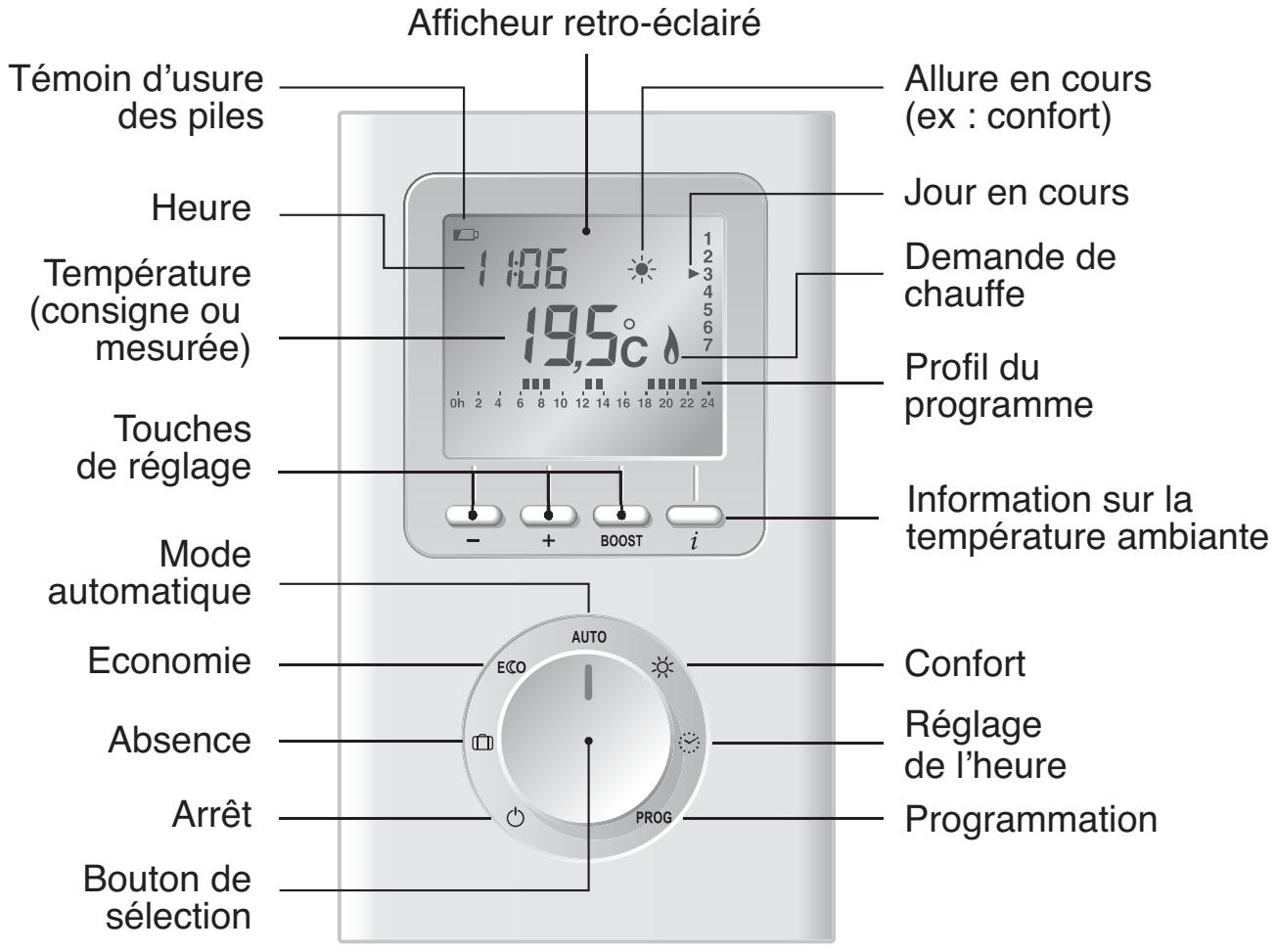

Afficheur retro-éclairé Témoin d’usure des piles

Allure en cours (ex : confort) Jour en cours

Température (consigne ou mesurée)

Information sur la température ambiante

Mode automatique Economie

Confort Réglage de l’heure Programmation

Absence Arrêt Bouton de sélection

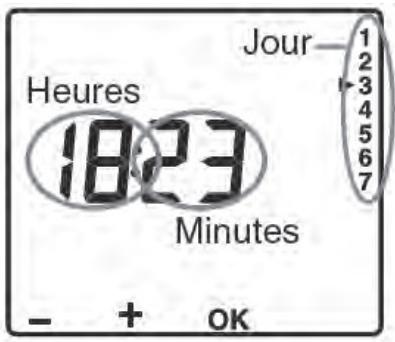

F Utilisation 1/ Mise a l’heure Tournez le bouton sur les jours clignotent, pour choisir le jour de la semaine appuyez sur + ou (1. Lundi, 2.Mardi , 3.Mercredi. 7.Dimanche) Pour valider, appuyez sur OK. L’heure clignote, pour la régler appuyer sur + ou - et valider avec “OK” Faites de même pour les minutes.

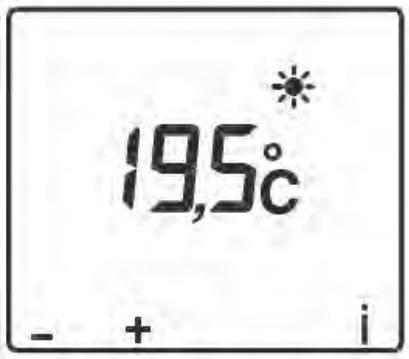

2/ Réglage des températures (consignes) Tournez le bouton sur : - Hors Gel ( ) pour régler la température lors d’une absence (de 5°C à 15°C, par défaut 7°C), - Eco ( ) pour régler la température économie (de 10°C à 30°C, par défaut 15°C), - Confort ( ) pour régler la température confort (de 10°C à 30°C, par défaut 19°C), Appuyez sur + ou - pour effectuer votre choix. Tournez le bouton pour sortir du mode de réglage.

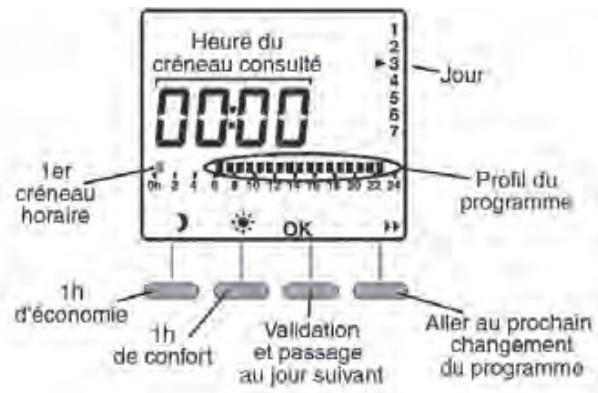

3/ Programmation (PROG) A la mise en service, le programme “Confort de 6h à 23h” est appliqué à tous les jours de la semaine. Pour modifier la programmation, tournez le bouton sur PROG.

Le 1er créneau horaire clignote. Appuyer sur Eco ou sur confort en fonction de la programmation souhaitée par heure. Pour appliquer le même programme au jour suivant, maintenez appuyé la touche OK environ 3 secondes jusqu’à afficher le programme du jour suivant. Sinon appuyer une fois sur OK et refaire la programmation pour les jours suivants. Tournez le bouton pour sortir du mode de programmation.

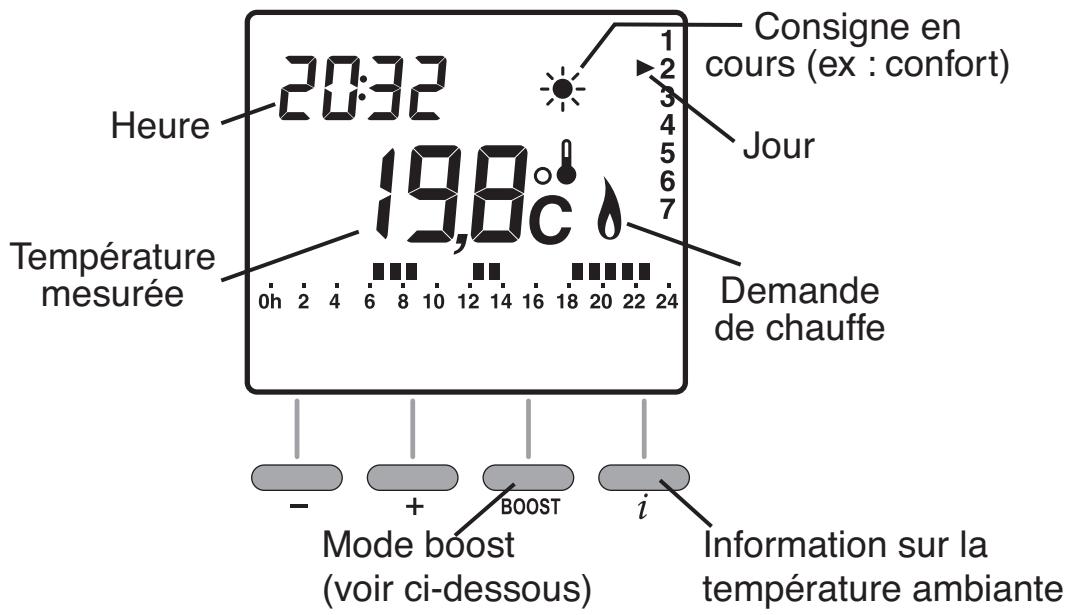

4/ Mode automatique (AUTO)

F Tournez le bouton sur AUTO. Consigne en cours (ex : confort) Heure

Mode boost (voir ci-dessous)

Information sur la température ambiante

A la mise en service, la température de consigne s’affiche (le symbole apparaît au-dessus du °C). Appuyez sur la touche pour afficher la température mesurée par le thermostat. • Il est possible d’inverser l’affichage de la température (menu CF02 de la mise en service) : - mode automatique : température mesurée - appui sur la touche : température mesurée par le thermostat

4/ Mode Hors Gel Tournez le bouton sur Hors Gel (

Ce mode permet de régler une température (de 5 à 15°C) pour une absence prolongée. Appuyez sur + ou - pour régler la temperature.

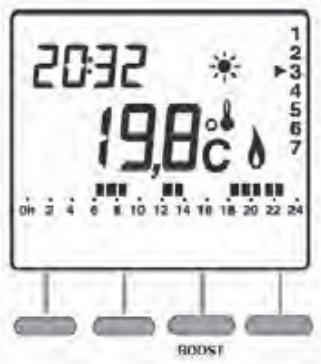

5/ Mode Boost Ce mode permet de lancer le sèche-serviettes en mode forcé pendant un temps déterminé. A partir du mode automatique (AUTO), appuyez sur la touche BOOST.

La durée du mode boost clignote. Appuyez sur + ou - pour régler la durée souhaitée (ex : 1h00). Validez par OK. Le message boost défile. Pour annuler le mode boost, appuyez sur la touche C ou tournez le bouton. Pour mettre en arrêt le chauffage (en été, par exemple), tournez le bouton sur

6/ Mode arrêt Le thermostat affiche la température ambiante mesurée.

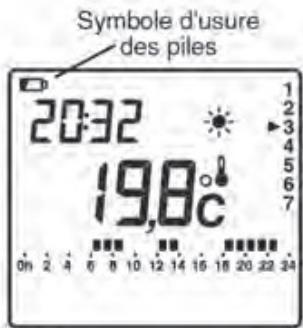

A partir du moment où le symbole d’usure des piles apparaît, vous disposez d’environ 3 mois pour changer celles-ci (2 piles alcalines 1,5V de type LR03 ou AAA).

7/ Changer les piles Soulevez le capot à l’aide d’un tournevis pour accéder aux piles. Des précautions sont à prendre : - respecter les polarités +/- lors de la mise en place dans l’appareil, - ne pas jeter les piles usées n’importe où (dans un souci de respect de l’environnement, vous devez rapporter les piles usées dans un lieu de collecte), - ne pas les recharger, - vous avez environ 45 secondes pour changer les piles avant que le réglage de l’heure ne soit remis à zéro (dans ce cas, refaire le réglage de l’heure et de la date).

8/ Retour aux réglages initiaux Vous pouvez faire une réinitialisation générale pour revenir aux paramètres réglés en usine : - les réglages installateur (en grisé dans les menus de mise en service) - l’heure et le jour, - les températures de consigne, - la programmation par défaut. Tournez le bouton sur Arrêt et appuyez 10 secondes sur la touche de gauche jusqu’à afficher init. Appuyez sur OK pour valider ou sur C pour annuler. Retour à l’affichage du mode arrêt.

Conseils 1/ Conseils d’utilisation - Il est inutile de mettre le radiateur sèche-serviettes au maximum, la température de la salle de bains ne montera pas plus vite. - Pour un chauffage optimal, les serviettes doivent être disposées sur les tubes chauffants et les peignoirs sur les patères fournies.

2/ Mise en garde - Les enfants ne doivent pas escalader le radiateur sèche-serviettes. - Veillez à ce que les enfants ne s'appuient pas sur le radiateur sèche-serviettes et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le radiateur sèche-serviettes. - Ce radiateur sèche-serviettes n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation du radiateur sèche-serviettes. - Pour éviter tout danger pour les très jeunes enfants, il est recommandé d’installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins 600 mm au-dessus du sol. - Pour des raisons de sécurité, il est formellement interdit de re-remplir les appareils. En cas de besoin, contactez le service après-vente du fabricant ou un professionnel qualifié. - Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié. - Veillez à ne pas introduire d’objets ou de papier dans le radiateur sèche-serviettes. - A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication du radiateur sèche-serviettes.

3/ Entretien Pour conserver les performances du radiateur sèche-serviettes, il est nécessaire, environ deux fois par an, d’effectuer son dépoussiérage (avec un chiffon doux ou la brosse d’un aspirateur). Eteignez préalablement votre chauffage en positionnant la molette sur et laissez-le refroidir. Ne jamais utiliser de produits abrasifs et de solvants.

4/ En cas de problème PROBLÈME RENCONTRÉ

VÉRIFICATION À FAIRE Le radiateur sèche-serviettes ne chauffe pas.

- Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n’a pas coupé l’alimentation du radiateur sèche-serviettes. - Vérifiez la température ambiante de la pièce : si elle est trop élevée, le voyant de chauffe ne s’allume pas : le radiateur sèche-serviettes ne chauffe pas. - Ajuster la valeur de la consigne (cf. chapitre Utilisation) - Eteignez, puis rallumez votre chauffage à l’aide de la molette :

Le radiateur sèche-serviettes ne chauffe pas assez la salle de bains.

- Ajuster la valeur de la consigne (cf. chapitre Utilisation) - Si la température est réglée au maximum (30°C), faîtes les vérifications suivantes : • Vérifiez si un autre mode de chauffage existe dans la pièce. • Assurez-vous que votre radiateur sèche-serviettes ne chauffe que la pièce (porte fermée). • Faites vérifier la tension d’alimentation du radiateur sèche-serviettes. • Vérifiez si la puissance de votre radiateur sèche-serviettes est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100W / m3).

Le radiateur sèche-serviettes chauffe tout le temps.

- Vérifiez que le boîtier de commande n’est pas situé dans un courant d’air (porte ouverte à proximité) ou que le réglage de température n’a pas été modifié. - Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué,...), coupez l’alimentation du radiateur sèche-serviettes (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le. - Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par votre distributeur d’énergie.

Le radiateur sèche-serviettes est très chaud en surface

Il est normal que le radiateur sèche-serviettes soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre radiateur sèche-serviettes est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W / m3) et que le radiateur sèche-serviettes n'est pas placé dans un courant d'air qui perturberait sa régulation

Des traces de salissures apparaissent sur le mur autour du radiateur sècheserviettes

Les salissures sont uniquement liées à la qualité de l’air ambiant (bougie, fumée de cigarette, mauvaise ventilation, ...).

Les derniers éléments hauts et bas sont plus tièdes que le reste du radiateur sèche-serviettes

- Pour le haut, les éléments supérieurs ne sont pas complètement remplis pour permettre la dilatation du fluide thermodynamique. Ils se réchauffent seulement par conduction. - Pour le bas, les éléments inférieurs canalisent le retour du fluide qui a transmis sa chaleur. 14

Thank you for your choice and your trust in us.The heated towel rail that you have bought has been rigorously checked and tested to ensure its quality and give you complete satisfaction. Appliances bearing this symbol must not be disposed of along with the domestic rubbish; they must be collected separately and recycled. Products that have reached the end of their useful life should be collected and recycled as instructed under local by-laws.
