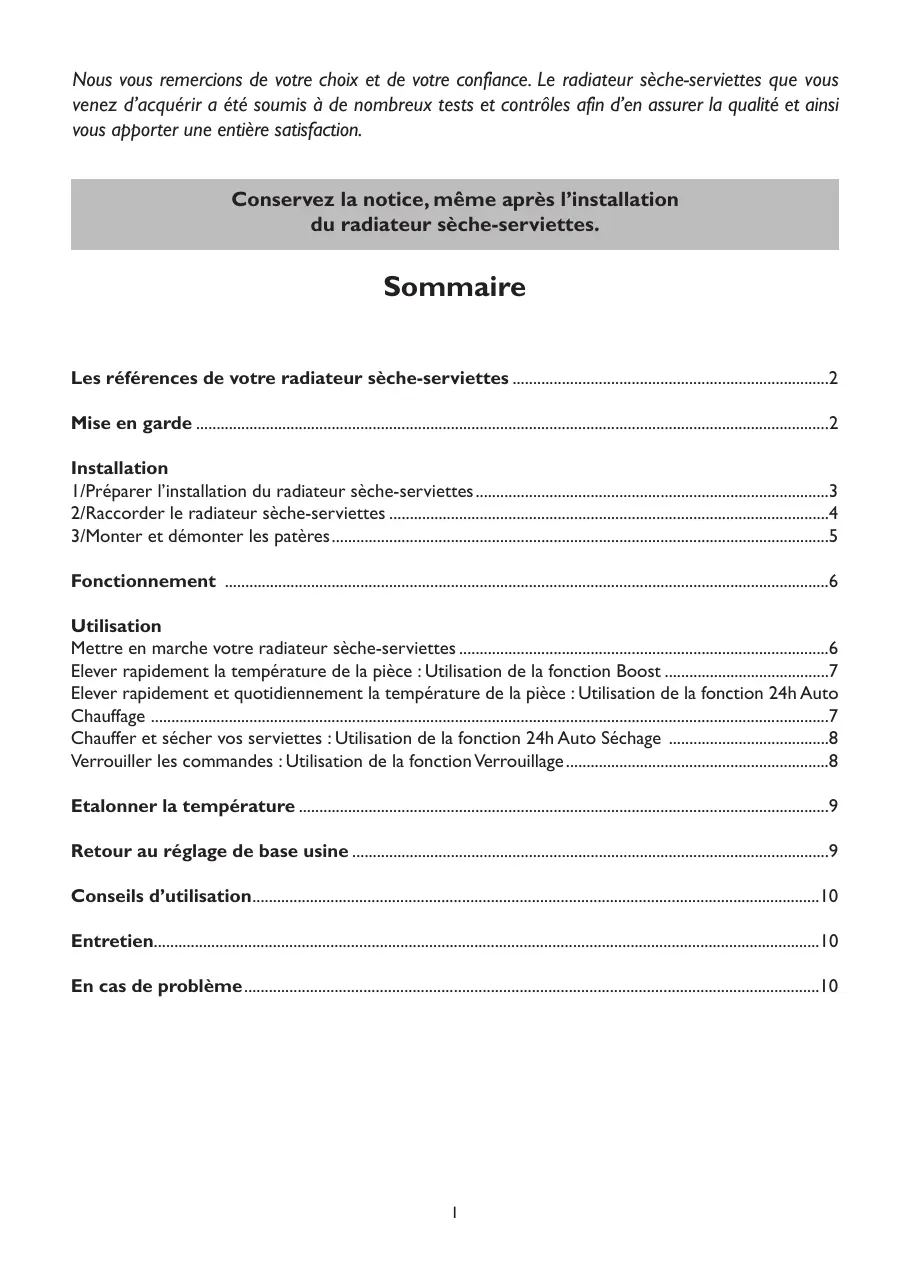

3/Monter et démonter les patères5 Fonctionnement 6 Utilisation Mettre en marche votre radiateur sèche-serviettes 6 Elever rapidement la température de la pièce : Utilisation de la fonction Boost 7 Elever rapidement et quotidiennement la température de la pièce : Utilisation de la fonction 24h Auto Chauffage 7 Chauffer et sécher vos serviettes : Utilisation de la fonction 24h Auto Séchage 8 Verrouiller les commandes : Utilisation de la fonction Verrouillage 8 Etalonner la température 9 Retour au réglage de base usine 9 Conseils d’utilisation10 Entretien10 En cas de problème10

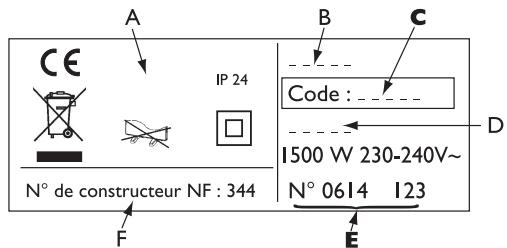

Elles sont situées sur le côté droit du radiateur sèche-serviettes. Le Code commercial et le Numéro de série identifient auprès du constructeur le radiateur sèche-serviettes que vous venez d’acquérir. A Normes, labels de qualité
- Cet appareil n’est pas prévu pour être utilisé sans surveillance par des enfants de moins de 14 ans, ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si ceux-ci ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’instructions préalables. - Les enfants de moins de 14 ans ne doivent pas jouer avec l’appareil, ni le régler, ni le nettoyer, ni en effectuer son entretien. - Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habilitée. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. - La notice d’utilisation de cet appareil est disponible en vous connectant sur le site internet du fabricant indiqué sur le bon de garantie présent dans cette notice. - A la première mise en chauffe, une légère odeur peu apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication de l’appareil. - Un système de gestion d’énergie ou de délestage par coupure d’alimentation est incompatible avec nos appareils. Il détériore le thermostat. Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux. L’installation d’un appareil en altitude provoque une élévation de la température de sortie d’air (de l’ordre de 10°C par 1000 m de dénivelé). 2

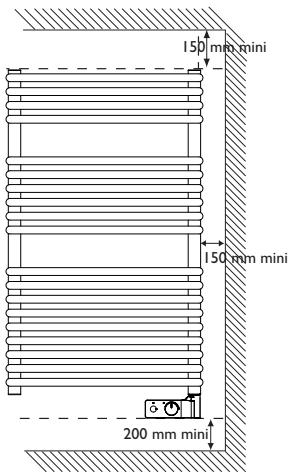

1/ Préparer l’installation du radiateur sèche-serviettes - Le radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz. - Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. Tenir le radiateur sèche-serviettes éloigné d’un courant d’air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...). Ne pas l’installer sous une prise de courant fixe.

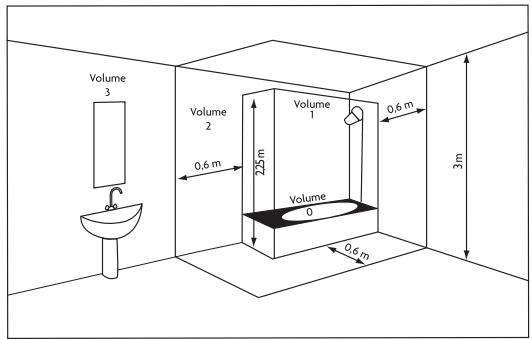

Volume 2 Appareil électrique IPX4 Volume 3 (Norme EN 60335-2-43 : - Le raccordement au secteur se fera à l’aide du câble du radiateur sèche-serviettes par l’intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol. - Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre. - L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au moins 3 mm. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. - Si vous utilisez le fil pilote par l’intermédiaire d’une centrale de programmation, cette centrale doit être protégée par un différentiel 30mA (ex : salle de bains). Ce différentiel doit être celui qui protège également le radiateur.

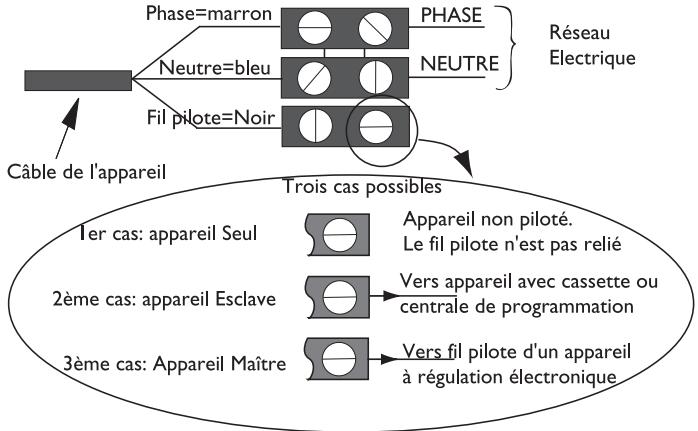

Coupez le courant et branchez les fils d’après le schéma suivant :
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) : Mode
- La fonction Verrouillage vous permet de figer le mode de chauffage que vous avez choisi (ex : mode ON, température réglée avec la molette sur ). Elle est utilisée pour empêcher les manipulations intempestives du radiateur sèche-serviettes (enfants....).
A Molette de sélection des modes et de VerC
24h Auto Chauffage , 24h Auto Séchage et La programmation centralisée (par le Fil Pilote) vous permet de réaliser des économies en programmant les abaissements de température quand vous le souhaitez, en fonction de la période d’utilisation de la salle de bains.

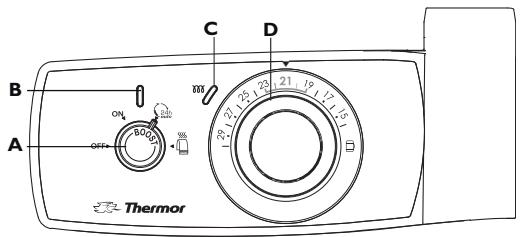

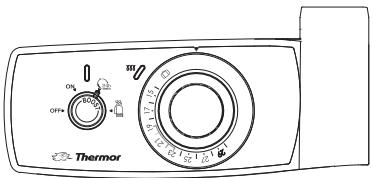

Mettre en Marche et trouver la bonne température de chauffe. Ce radiateur sèche-serviettes a été conçu pour vous procurer la chaleur et le confort dans votre sallede-bains. Pour mettre en marche le radiateur sèche-serviettes, positionnez la molette de sélection des modes A sur ON. Positionnez la molette de réglage de la température D sur . Le voyant de chauffe C s’allume si la température ambiante est inférieure à celle désirée. Attendez au minimum 6 heures pour que la température se stabilise. Si la température de la pièce ne vous convient pas, repositionnez la molette de réglage de la température. Pour mettre en veille le radiateur sèche-serviettes, positionnez la molette de sélection des modes A sur OFF.
Le voyant B s’allume. Le voyant de chauffe C est allumé. Votre radiateur sèche-serviettes fonctionne au maximum de sa puissance pendant 2 heures, puis reprend son fonctionnement normal (chauffe de la pièce à la température que vous avez choisi). Pour désactiver la fonction 2h Boost (avant la fin des 2 heures), appuyez de nouveau environ 1 seconde sur la molette A. Le voyant B séteint. Votre radiateur sèche-serviettes reprend son fonctionnement normal.
Pour activer la fonction 24h Auto Chauffage, positionnez la molette de sélection des modes A sur . Lorsque vous activez la fonction 24h Auto Chauffage, la fonction 2h Boost s’active. Le voyant B s’allume. Le voyant de chauffe C est allumé. Votre radiateur sèche-serviettes fonctionne au maximum de sa puissance pendant 2 heures, puis reprend son fonctionnement normal (le même que sur ON). Vous pouvez à tout moment désactiver cette fonction avant la fin des 2h en appuyant environ 1 seconde sur la molette A. La deuxième mise en route de la fonction 2h Boost se fera le lendemain 45 minutes avant l’heure programmée lors de la première mise en route, puis à cette même heure chaque jour de la semaine (et cela tant que la molette A est sur ). Exemple d’utilisation : Vous souhaitez obtenir un confort optimal à 7h. Le premier jour, à 7h, positionnez la molette de sélection des modes A sur .Votre radiateur sècheserviettes se met à chauffer au maximum de sa puissance pendant 2 h puis reprend son fonctionnement normal au terme de ces 2h. Le lendemain et les jours suivants, votre radiateur sèche-serviettes chauffera au maximum de sa puissance à 6h15 pour votre confort à 7h. Pour activer la fonction 2h Boost en dehors des heures de la fonction 24h Auto Chauffage, appuyez environ 1 seconde sur la molette de sélection des modes A. Le voyant B s’allume. Le voyant de chauffe C est allumé. Votre radiateur sèche-serviettes fonctionne au maximum de sa puissance pendant 2 heures, puis reprend son fonctionnement normal (le même que sur ON). Vous pouvez à tout moment désactiver cette fonction avant la fin des 2h en appuyant environ 1 seconde sur la molette A. Pour désactiver la fonction 24h Auto Chauffage, changez la position de la molette de sélection des modes A. Votre radiateur sèche-serviettes reprend son fonctionnement normal à la fin du cycle lancé (le voyant B reste allumé jusqu’à la fin du cycle). Pour arrêter le cycle immédiatement, mettez la molette A sur OFF. La fonction 24h Auto Chauffage est désactivée. 7
Pour activer la fonction 24h Auto Séchage, positionnez la molette de sélection des modes A sur . Le voyant B s’allume. Votre radiateur sèche-serviettes fonctionne modérément pendant 2h15, puis s’arrête de chauffer (le radiateur sèche-serviettes reste sous tension). Vous pouvez à tout moment désactiver cette fonction en appuyant environ 1 seconde sur la molette A. La fonction 24h Auto Séchage va se renouveller tous les jours de la semaine à la même heure. La deuxième mise en route de la fonction 24h Auto Séchage se fera le lendemain 45 minutes avant l’heure programmée lors de la première mise en route, puis à cette même heure chaque jour de la semaine. Exemple d’utilisation : Vous souhaitez avoir des serviettes chaudes à 7h. Le premier jour, à 7h, positionnez la molette de sélection des modes A sur .Votre radiateur sècheserviettes se met à chauffer modérémment pendant 2h15 puis s’arrête (il reste sous tension). Le lendemain et les jours suivants, votre radiateur sèche-serviettes se remet en chauffe modérée à 6h15 pour chauffer vos serviettes pour 7h et les sécher ensuite jusqu’à la fin des 2h15. Pour activer la fonction 24h Auto Séchage en dehors des heures programmées, appuyez environ 1 seconde sur la molette de sélection des modes A. Le voyant B s’allume. Votre radiateur sèche-serviettes fonctionne pendant 2h15, puis s’arrête de chauffer. Vous pouvez à tout moment désactiver cette fonction avant la fin des 2h15 en appuyant sur la molette A. Pour désactiver la fonction 24h Auto Séchage, changez la position de la molette A. Votre radiateur sèche-serviettes reprend son fonctionnement normal à la fin du cycle lancé (le voyant B reste allumé jusqu’à la fin du cycle). Pour arrêter le cycle immédiatement, mettez la molette A sur OFF. La fonction 24h Auto Séchage est désactivée.
Pour activer la fonction Verrouillage, appuyez plus de 3 secondes sur la molette de sélection des modes A puis relâchez. (la molette peut être sur toutes les positions sauf OFF). Le voyant B clignote 5 fois : les réglages sont verrouillés. La température préalablement choisie ne peut pas être modifiée. L’utilisation de la fonction 2h Boost reste possible par un appui sur la molette A (dans le cas où la molette A était positionnée sur ON, sur ou sur ). Pour désactiver la fonction Verrouillage, appuyez plus de 3 secondes sur la molette de sélection des modes A puis relâchez. Le voyant B clignote 5 fois : les réglages sont deverrouillés. Vous pouvez changez la position de la molette de sélection des modes A, mais ce changement ne sera pas pris en compte. - Si vous changez la position de la molette de sélection des modes A, le voyant B clignote. - Si vous changez la position de la molette de réglage de la température D, la température ne changera pas.
Après plusieurs heures de chauffe, il est possible, en fonction de votre installation (emplacement, puissance de votre radiateur sèche-serviettes par rapport au volume de votre pièce, isolation,...), que vous releviez une température différente de celle affichée sur votre radiateur sèche-serviettes. Dans ce cas, vous pouvez étalonner la température affichée. Ex : La molette D est positionnée sur 21° C. La température affichée sur votre thermomètre est de 20°C. Tirez sur la couronne extérieure de la molette de réglage de la température D tout en maintenant la partie centrale. D Positionnez la couronne extérieure de la molette sur la température que vous avez relevée avec votre thermomètre (le changement de position peut aller de -3 °C à +3°C). Enfoncez ensuite la couronne extérieure de la molette de réglage de la température dans sa position initiale. Le radiateur sèche-serviettes chauffera pour maintenir une température de 20°C.
En cas d’étalonnage, la position du pictogramme se trouve modifiée, c’est-à-dire que la molette arrivée en butée ne sera plus sur le pictogramme , mais la température obtenue sera quand même une température de hors gel, soit 7°C (les deux derniers crans de la molette correspondent toujours au mode Hors Gel). Dans l’exemple ci-dessus avec une valeur d’étalonnage à -1°C, la position de la molette arrive en butée après le pictogramme .Votre radiateur sèche-serviettes maintiendra une température de 7°C. Autre exemple : La molette D est positionnée sur 21° C. La température affichée sur votre thermomètre est de 18°C. La valeur d’étalonnage sera donc de -3°C (3 crans). Si vous souhaitez mettre votre radiateur sèche-serviettes en , vous devrez tourner votre molette jusqu’à la butée. Mais si vous alignez le pictogramme avec le repère , vous obtiendrez une température de 15°C. Si votre valeur d’étalonnage est de +3°C, la butée de la molette sera sur 15°C, mais vous obtiendrez bien une température de hors gel à 7°C.
Votre radiateur sèche-serviettes vous offre la possibilité de revenir au réglage de base. Tournez la molette de réglage de la température D jusqu’à la butée (dans le sens anti-horaire). Tirez sur la couronne extérieure de la molette de réglage de la température D tout en maintenant la partie centrale. Positionnez la couronne extérieure de la molette en alignant le repère avec le pictogramme . Enfoncez ensuite la couronne extérieure de la molette de réglage de la température dans sa position initiale. 9

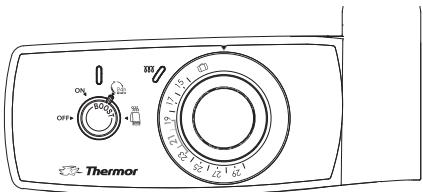

. Votre radiateur sèche-serviettes maintiendra une température à 7° C (±3° C).
- Pour conserver les performances du radiateur sèche-serviettes, il est nécessaire, environ deux fois par an, d’effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs.
Problèmes rencontrés Le radiateur sècheserviettes ne chauffe pas.
- Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n’a pas coupé le fonctionnement du radiateur sèche-serviettes. - Vérifiez la température ambiante de la pièce : si elle est trop élevée, le voyant de chauffe C ne s’allume pas: le radiateur sèche-serviettes ne chauffe pas. - Eteignez, puis rallumez votre chauffage à l’aide de la molette de sélection des modes A : • Si le voyant C clignote en permanence (clignotement en continu): la sonde de mesure est détériorée. Consultez le service après-vente du fabricant pour procéder à son remplacement. - Assurez-vous que le radiateur sèche-serviettes n’est pas verrouillé en position Hors Gel. - Vérifiez que le radiateur sèche-serviettes n’est pas verrouillé sur une température faible. Si c’est le cas, déverrouillez le radiateur sèche-serviettes et augmentez la température à l’aide de la molette de température D (voir page 8).
- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué,...), coupez l’alimentation du radiateur sèche-serviettes (fusible, disjoncteur) pendant environ 10 minutes, puis rallumezle. - Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par votre distributeur d’énergie. - Vérifiez que le radiateur sèche-serviettes n’est pas verrouillé sur une température trop élevée. Si c’est le cas, déverrouillez le radiateur sècheserviettes et diminuez la température à l’aide de la molette de température D (voir page 8). 10
Le voyant B clignote. - Soit vous déverrouillez le radiateur sèche-serviettes pour arrêter le clignotement et reprogrammer la fonction que vous souhaitez, - Soit vous regardez la position sur laquelle est la molette de sélection des modes A : - si elle est sur 24h Auto Chauffage, mettez-là sur ON ou sur 24h Auto Séchage. - si elle est sur ON, mettez-là sur 24h Auto Chauffage ou sur 24h Auto Séchage. - si elle est sur 24h Auto Séchage, mettez-là sur ON ou sur 24h Auto Chauffage. Le clignotement s’arrêtera quand vous aurez mis le mode sur la position initiale lors du verrouillage.
(nous vous préconisons 50W / m3) et que l’appareil n'est pas placé dans un courant d'air qui perturberait sa régulation. Les derniers éléments hauts et bas sont plus tièdes que le reste de l’appareil.
- Pour le bas, les éléments inférieurs canalisent le retour du fluide qui a transmis sa chaleur.
La répétition journalière du - Vérifiez qu’il n’y a pas eu de coupure d’alimentation électrique. mode 24h Auto Chauffage - Il se peut que la position de la molette de sélection des modes A ait été ne fonctionne pas. changée (voir page 7). - Vérifiez que la molette A n’a pas été positionnée sur OFF. La répétition journalière du - Vérifiez qu’il n’y a pas eu de coupure d’alimentation électrique. mode 24h Auto Chauffage - Vérifiez qu’il n’y a pas eu de changement d’heure Hiver / Eté. ne démarre pas à l’heure - Vérifiez que la molette A n’a pas été positionnée sur OFF. souhaitée. Le radiateur sèche-ser- Vous avez du étalonner la température de votre sèche-serviettes. Reporviettes maintient une tem- tez-vous au paragraphe “Etalonner la température” page 9. pérature de 7°C alors que la molette D est sur 15°C.
Ces salissures ne justifient pas le remplacement sous garantie du radiateur sèche-serviettes.
Mesurez la température de la pièce et informez-vous du système de programmation éventuel.
