MODE D'EMPLOI CV 5030 LEICA

Colleuse de Lamelles

Leica ST5020 multistainer... à flexibilité inégalée pour de plusieurs résultats résultats

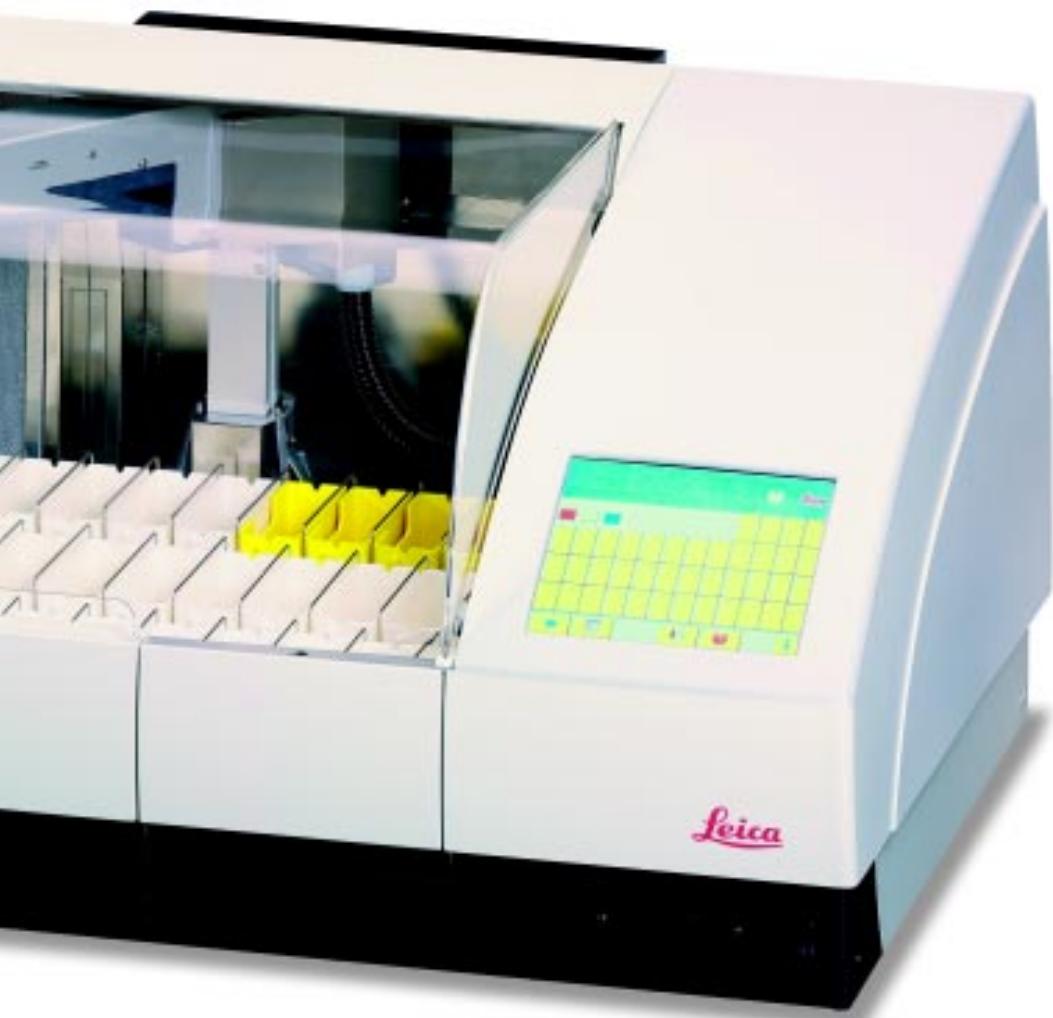

Le Leica ST5020 Multistainer, dont la souplesse d'utilisation accrue garantit une coloration parfaite, constitue l'instrument de besoin des laboratoires modernes d'histologie et de cytologie.

De conception modulaire, le Leica ST5020 Multistainer s'adapte facilement aux besoins spécifiques du laboratoire. Des protocoles de coloration spécifiques et de routine peuvent être réalisés séparément ou simultanément, donnant des résultats de coloration constants et de haute qualité.

Les programmes peuvent démarrer automatiquement grâce au CodeRack™. Ce système novateur fondé sur un code couleur qui réduit considérablement les erreurs potentielles des utilisateurs.

La configuration du logiciel performant permet l'optimisation de la qualité de coloration et fournit une interface facile à utiliser:

• Représentation du processus en temps réel sur un écran couleur tactile
• Entrée et recherche des données rapides
• Logiciel multilingue avec interface utilisateur graphique
• Menu d'aide disponible à tout moment
• Programmation simplifiée des paramètres

La technologie brevetée innovatrice du bras robotisé déplace le panier de lames avec précision dans l'automate de coloration conformément au protocole. Le traitement simultané de 12 paniers et de différents programmes est désormais possible.

Insertion et enlevement des paniers grâce à un système à 2 tiroirs ergonomique. La capacité des tiroirs est adaptable pour accroître la flexibilité ou bien permettre l'accès maximum de 4 paniers à la fois.

L'entrée et la recherche de données sont facilitées par l'écran couleur tactile de grande taille et résistant aux solvants. La représentation graphique du processus à l'écran assure en permanence un parfait contrôle de l'instrument et de la coloration. Le nouveau système de gestion des réactifs (RMS) contrôle l'utilisation des réactifs et optimise la qualité de coloration et l'aspect économique.

Les paniers sont automatiquement affectés au protocole de coloration grâce à une technologie brevetée CodeRack™, fondée sur un transpondeur et un système de code couleur.

Des modules d'étuve en option avec au maximum 4 positions, permettant le séchage et le déparaffinage des lames pour un traitement entièrement automatisé.

Un module de coloration spéciale en option dote de 2 stations de chauffage des réactifs et d'un kit d'accessoires permet l'automatisation de protocoles courants de coloration spéciale.

La colleuse de lamelles permettant de répondre aux besoins de votre laboratoire.

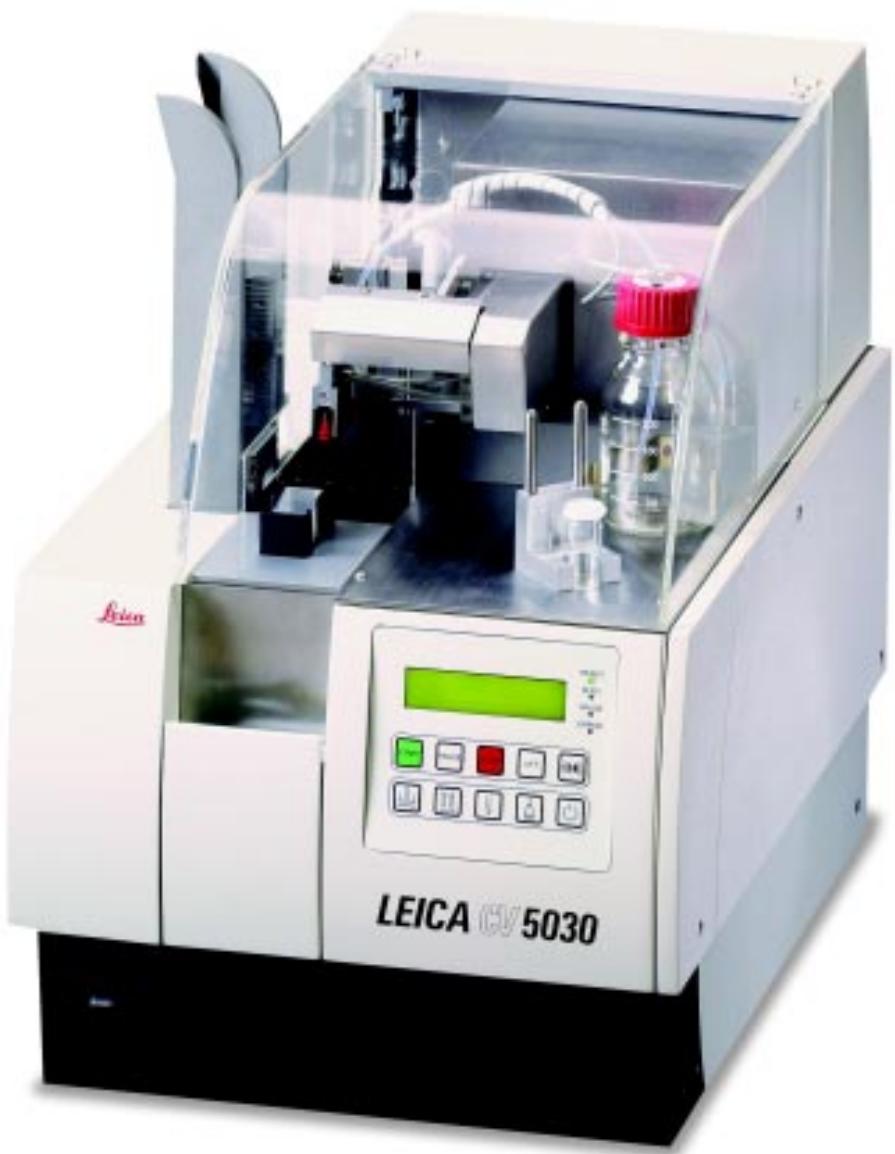

La colleuse de lamelles Leica CV 5030 s'adapte facilement au montage des lames d'Histologie, Cytologie et monocouches. En acceptant les paniers des différents automates de coloration du marché, elle saura répondre à vos besoins actuels et futurs de votre laboratoire.

Grâce à la Leica CV 5030 vous obtenez des lames de qualité optique supérieure et de conservation fiable sur le long terme. En acceptant les marques courantes de milieux de montage ainsi que les différentes tailles de lamelles couvre-objets, la CV5030 s'adapte à l'environnement de votre laboratoire. La simplicité d'utilisation et la technologie avancée de la CV5030 vous assurent des années d'utilisation fiable.

Équiper aujourd'hui votre laboratoire de la collection de lames

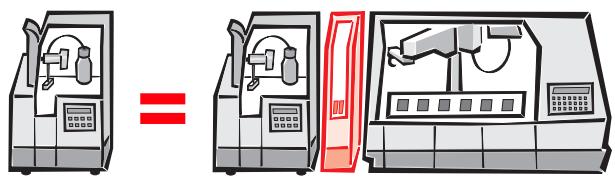

Leica CV5030 vous prépare également au laboratoire de demain. Pouvant être intégré au Leica ST5020 Multi-stainer, la Leica CV5030 éliminera la traditionnelle étape manuelle de transfert des lames colorées de l'automate de coloration au dispositif de recouvrement, créant une station de travail automatisée.

La colleuse de lamelles couvre-object qui s'adapte aux besoins de votre laboratoire... ENFIN!

Adapté à chaque laboratoire

Le panneau de commande convivial permet des configurations personnalisées afin de répondre aux exigences spécifiques de votre laboratoire - il suffit de sélectionner le réglage idéal pour les différents spécimens.

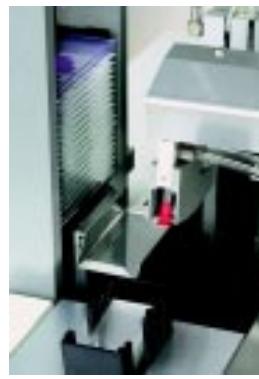

La colleuse de lamelles accepte les différents formats de lamelles couvre-objets, rejoignant automatiquement les lamelles cassées - Les specimens sont recouverts de façon sure et permanente, assurant par conséquent un recouvrement de grande qualité. La colleuse de lamelles accepte les différents formats de lamelles couvre-objets, rejoignant automatiquement les lamelles cassées - Les spécimens sont recouverts de façon sûre et permanente, assurant par conséquent un recouvrement de grande qualité.

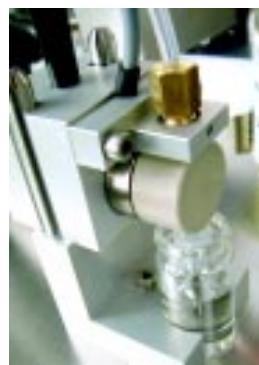

Pendant les périodes de repos, la buse est maintenue immergée dans un solvant pour éviter son obstruction.

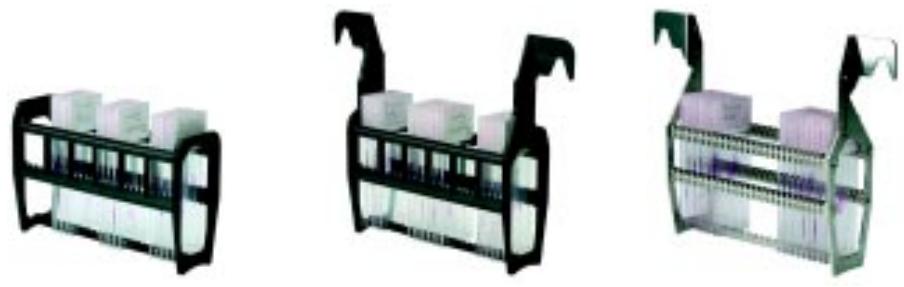

Le panier de chargement accueillant jusqu'à 60 lames et pouvant être rempli de réactifs - augmente le début et permet un montage à sec ou non.

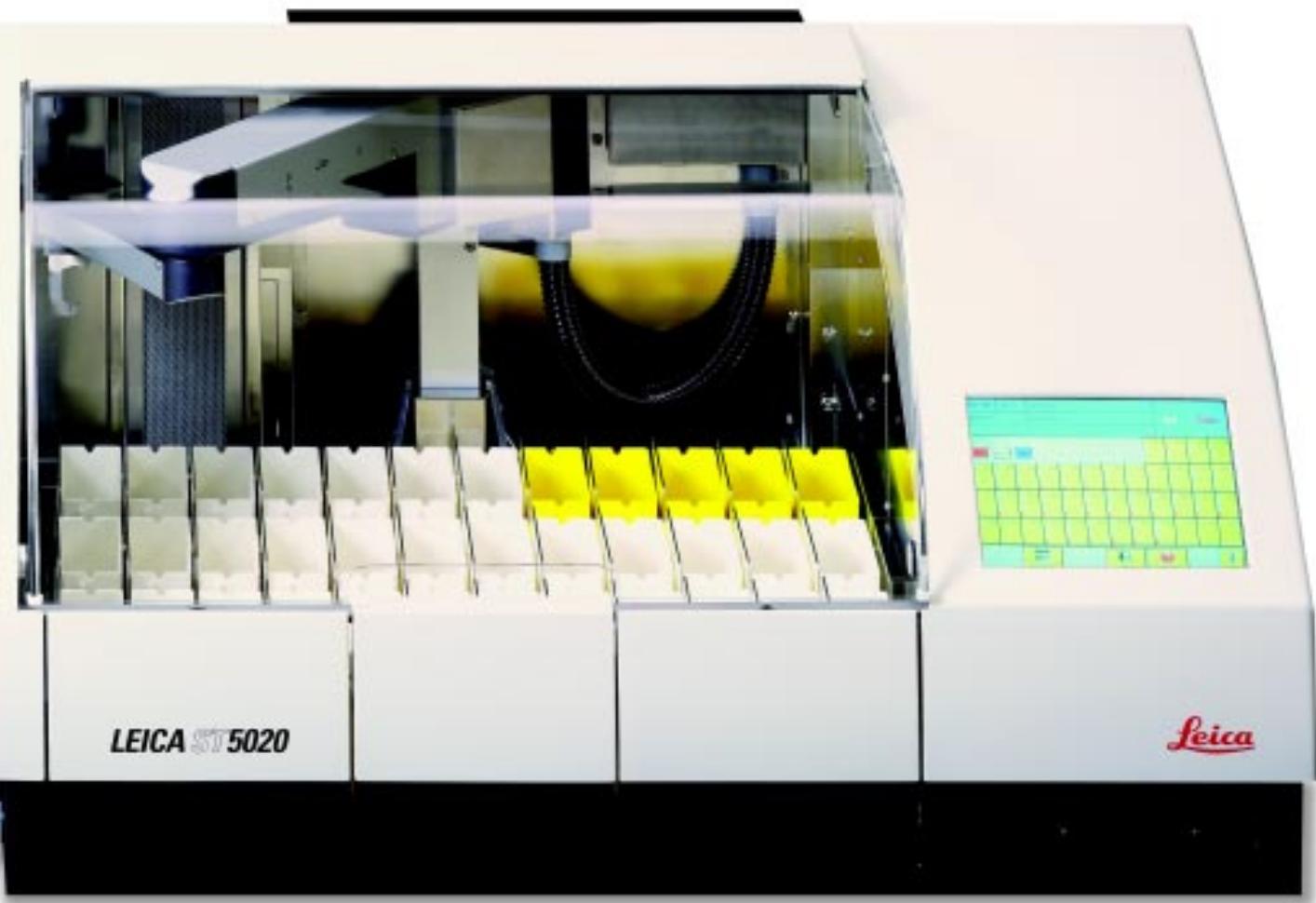

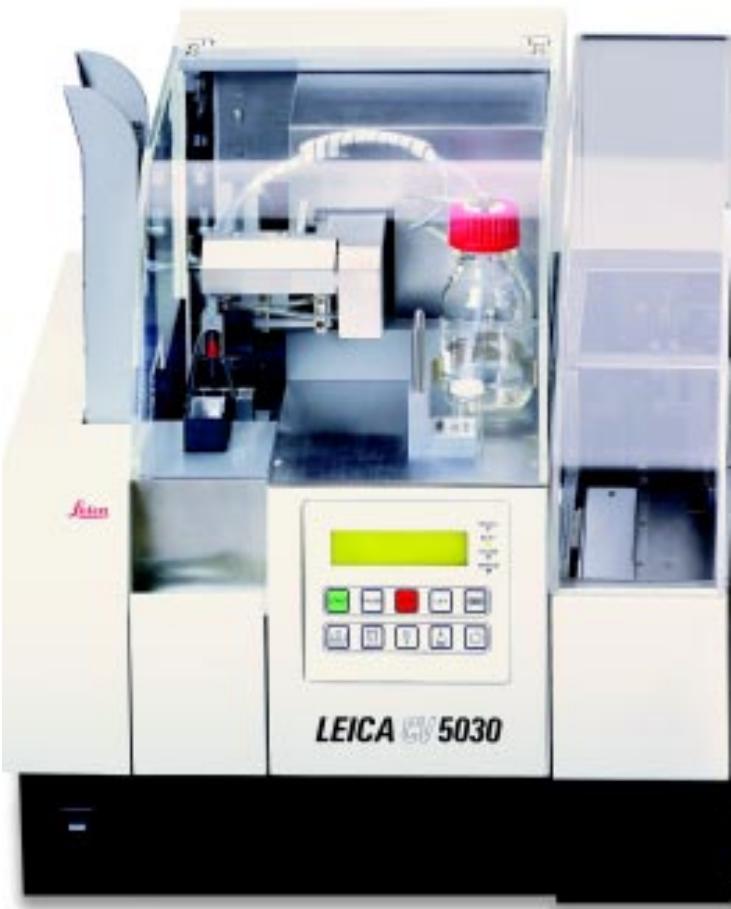

Le leica ST5020 multistainer et la CV5030 colleuse de lamelles combinés

... la première station de travail de coloration et recouvrement par lamelle couvre-object entièrement intégrée et automatisée!

... découvertes prouesses!

Composants système recommandés:

Processeur: Intel Pentium 3 ou processeur comparable

Mémoire vive: 128 Mo Moniteur couleur: Résolu

Lecteur de CD-ROM: Restitution audio: L'attribution du lecteur

Pilote supplémentaire:

Intel Pentium 3 ou processeur compatible

128 Mo

Résolution 800 x 600 pixels avec

palette de couleurs de 16,7 millions

de couleurs (24 bits)

Windows 95 / 98 / 2000 / XP

QuickTime pour Windows 4.0

(Quicktime 5.0 sur CD-B)

Démarrer la présentation:

Si la démonstration ne démarre pas automatiquement après

L'insertion du CD-ROM, démarrez le fichier se

trouvant dans le répertoire principal du CD-ROM.

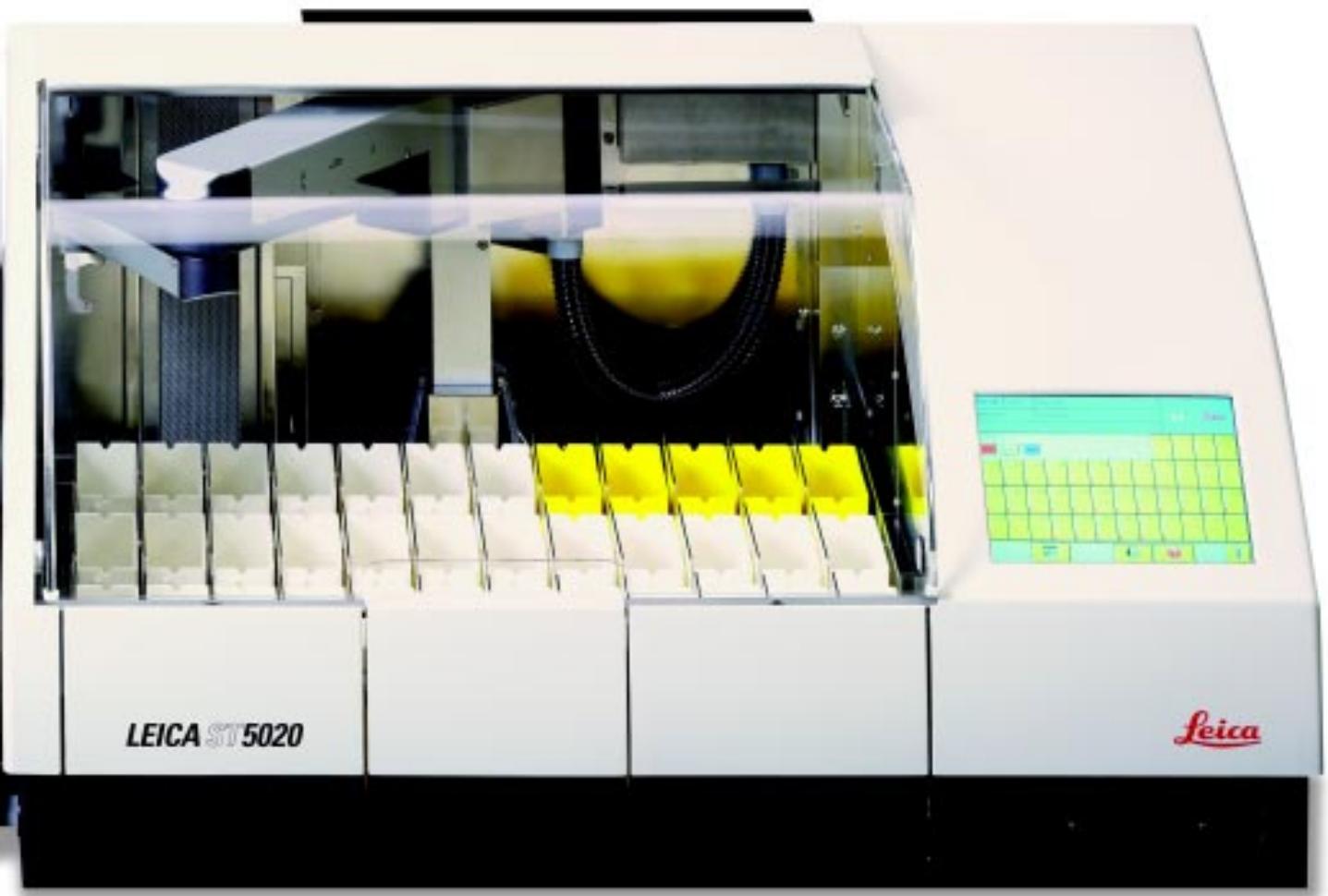

De la coloration et du recouvrement.

Pour la toute première fois, un colorateur de routine et un dispositif de recouvrement peuvent être combinés pour former une station de travail de coloration et de recouvrement entièrement automatisée. Ensemble, le Leica ST5020 Multistainer et la CV5030 Monteuse de lamelles créent un système d'une extrême souplesse pour un confort d'utilisation optimal.

Une fois la coloration terminée, les lamelles sont transportées par le bras robotisé novateur depuis le colorateur jusqu'au dispositif de recouvrement.

L'étape manuelle de transport des lames entre le colorateur et le dispositif de recouvrement est ainsi éliminée.

Types d'échantillons:

Capacite:

Nombre de programmes:

Temps d'incubation:

Nombre de stations:

Stations de déchargement:

colorateur automatisé

échantillons histologiques et cytologiques, déterminée par le protocole, la répartition de charge et la configuration de l'instrument, jusqu'à 12 paniers en parallèle

50 max. avec jusqu'à 40 étapes chacun jusqu'à 59 min, 59 s par étape

40 max.

34 max.

450 ml

6 max. (y compris l'alimentation en eau déionisée)

4 max., en option

de 40°C à 70°C (de 104°F à 158°F)

4 max., configuration personnalisée

4 max., configuration personnalisée

Traitement des fumées:

filtre à charbon actif et système d'aspiration des fumées

Tension d'alimentation:

100-240 Vca / 50-60 Hz

Dimensions (L × D × H) (mm)

1060 x 720 (550 de l'arête à l'avant) x 550

(po)

42X28(22de l'arrière à l'avant)x22

Poids à se:

env. 95 kg

env. 209 lbs

Composants supplémentaires incluant une interface utilisateur graphique avec écran couleur tactile, une représentation graphique du processus avec information détaillée des paniers et stations, un système de gestion des réactifs, l’affectation et le démarrage automatisés avec la technologie CodeRack™, la consignation des données, une aide en ligne, un port d'imprimante, un kit spécial de coloration en option (y compris stations de chauffe et accessoires), un module de transfert en option pour l'intégration avec la CV5030 Colleuse de Lamelles.

Conception et fabrication conformes aux réglementations CE et CSA.

Leica CV5030 colleuse de lamelles

Type d'instrument:

Types d'échantillons:

Capacite:

Tailles des protections:

Capacité du magasin:

Milieux de montage:

Volume des milieux de montage:

Volume des bouteilles de milieux de montage:

Paniers d'alimentation:

colleuse de lamelles automatisable

coupes histologiques, frottis cytologiques, couches monomoleculaires

environ 400 lames/heure (env. 9 s/lame)

22-24 x 40-60 mm

120-160 protections (en fonction de la taille)

tous types disponibles dans le commerce acceptés

définition individuelle sur la base du volume, du type et de la taille des protections

250 ml

majorité des types disponibles dans le commerce acceptés (jusqu'à 60 lames)

Paniers de sortie:

capacité de 20 ou 30 lames (jusqu'à 60 lames)

Traitement des fumées:

Filtre à charbon actif et système d'aspiration des fumées

Tension d'alimentation:

100-250 Vca / 50-60 Hz

Dimensions (L x D x H) (mm)

420 × 600 × 550

(po)

16,5 × 24 × 22

Poids à sec:

env. 57kg /env.125 lbs

Composants supplémentaires incluant un recouvrement humide ou sec en option, une protection du piston de distribution grâce à une position de repos humide, une fonction de mémorisation jusqu'à quatre réglages personnalisés, un magasin de fenêtres de protection Multisize™, un capteur en verre pour la manipulation automatisée des protectionsbris, un module de transfert en option pour l'intégration avec le ST5020 Multistainer. Conception et fabrication conformes aux réglementations CE et CSA.

Leica MultistainerWorkstation

Type d'instrument:

Colorant (Leica ST5020) et colleuse de lamelles automatisée Leica CV5030), modulaires, reliés par la station de transfert Leica TS5025

Types d'échantillons:

Traitement des fumées:

échantillons histologiques et cytologiques

filtre à charbon actif et système d'aspiration des fumées

Tension d'alimentation:

voir les instruments individuels

La configuration électrique et la commande de la station de transfert TS5025 dépend entièrement du CV5030.

Pour plus de détails sur les caractéristiques du module individuel, se reporter aux informations relatives aux données des instruments.
