XL UNIVERSAL STATIV - Trépied LEICA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Microscope
Modèle	Non précisé
Marque	Non précisé
Type de statif	Universel XL
Utilisation	Observation et analyse
Source lumineuse	Non précisé
Grossissement	Variable, selon objectifs
Type d'objectifs	Non précisé
Type de platine	Motorisée, universelle
Contrôle	Électronique avec écran tactile
Connectivité	Non précisé
Alimentation	Électrique
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé
Logiciel compatible	Non précisé
Applications	Recherche, contrôle qualité, analyse

FOIRE AUX QUESTIONS - XL UNIVERSAL STATIV LEICA

Comment monter mon appareil photo sur le trépied LEICA XL UNIVERSAL STATIV ?

Pour monter votre appareil photo, dévissez la plaque de montage située sur le sommet du trépied, fixez-la à votre appareil photo, puis revissez-la fermement sur le trépied.

Mon trépied est instable, que faire ?

Assurez-vous que les pieds du trépied sont bien déployés et que les verrous sont correctement serrés. Vérifiez également que le sol est plat et stable.

Le trépied ne s'ajuste pas correctement en hauteur, que dois-je faire ?

Vérifiez que les sections des jambes du trépied sont complètement déployées et que les verrous de chaque section sont bien ouverts. Si un verrou est coincé, essayez de le déverrouiller doucement.

Comment entretenir mon trépied LEICA XL UNIVERSAL STATIV ?

Pour entretenir votre trépied, nettoyez régulièrement les pieds et les sections des jambes avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques abrasifs.

Quels types d'appareils photo sont compatibles avec le trépied LEICA XL UNIVERSAL STATIV ?

Le trépied est compatible avec la plupart des appareils photo reflex numériques, des appareils sans miroir et des caméras compactes équipées d'un pas de vis standard de 1/4 pouce.

Que faire si une des jambes du trépied est cassée ?

Si une jambe est cassée, contactez le service client de LEICA pour demander des pièces de rechange ou des options de réparation.

Le trépied est trop lourd à transporter, existe-t-il une solution ?

Si le poids est un problème, envisagez d'investir dans un trépied plus léger ou de vérifier si le trépied LEICA XL UNIVERSAL STATIV dispose d'un mode de transport pliable pour faciliter le transport.

Y a-t-il une garantie pour le trépied LEICA XL UNIVERSAL STATIV ?

Oui, le trépied est généralement couvert par une garantie de deux ans. Veuillez consulter votre manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI XL UNIVERSAL STATIV LEICA

Concept de sécurité

Avant la première utilisation, veuillez tirer la brochure "Concept de sécurité" qui accompagne le microscope. Elle contient des informations complémentaires sur le maniement et l'entretien du microscope.

Transport et assemblage

La plaque de base universelle XL Leica est très lourde! Demandez de l'aide pour le transport, le montage et le positionnement afin d'éviter tout dommage corporel et matériel!

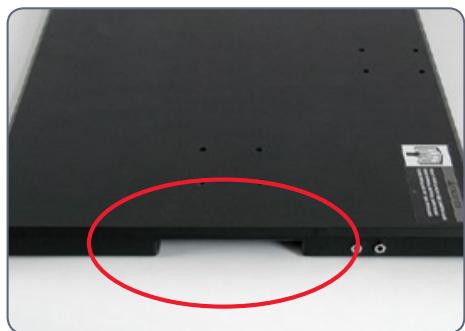

Pour obtenir une tenue optimale, relevez le socle au niveau des cavités prévues à cet effet.

Utilisation dans des salles blanches

La plaque de base universelle XL Leica peut sans aucun problème être utilisée dans les salles blanches.

Nettoyage

Veuillez suivre les consignes de nettoyage page 14.

Sommaire

Le montage
Montage du socle et de la colonne de mise au point	5
Installation de la platine d'inspection	6
Montage de l'extension XL	7
Montage du corps de microscope	8
Câblage : ports	9
Câblage : traversée de câbles	10
Mise au point motorisée : limitation du déplacement	11
Raccords ESD	12
Assemblage des composants restants	13
Nettoyage de la colonne de mise au point	14

Croquis cotés
Dimensions	16

Outil utilisé

★ Clé pour vis à six pans creux fournie

Aide à l'assemblage

L'assemblage de la colonne de mise au point se déroule beaucoup plus facilement lorsque vous avez quelqu'un pour vous assister.

La plaque de base universelle XL Leica dispose sur les cotes longitudinales et transversales des alésages nécessaires à l'assemblage du socle. Toutefois, si vous souhaitez utiliser la platine d'inspection avec une aire de déplacement 300 × 300 ~mm, montez la colonne de mise au point sur le côté transversal.

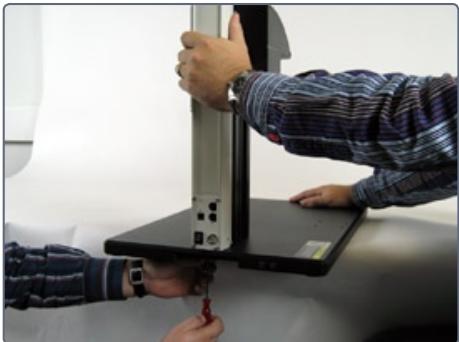

Montage de la colonne

1. Placez la plaque de base universelle XL Leica sur la platine de sorte que les alésages souhaités soient du bord de la platine.

Déplacez la plaque de base universelle XL Leica sur le bord de la platine de sorte à pouvoir accéder aux alésages. Si vous tirez la plaque de base trop loin au-dessus du bord de la platine, elle risque de tomber. La chute peut entraîner des dommages corporels et matériels.

1. Vissez la colonne de mise au point avec les vis fournies pendant que votre assistant maintient la plaque de base universelle XL Leica pour la stabiliser.

Et ensuite?

Si vous souhaitez utiliser une platine d'inspection, rendez-vous à la page suivante de la notice de montage. Si vous ne souhaitez pas utiliser de platine d'inspection, rendez-vous à la page 7 de la notice de montage.

Outil utilisé

★ Clé pour vis à six pans creux fournie

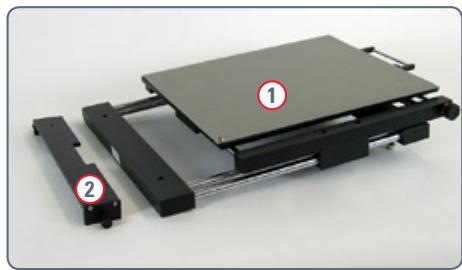

Fixez la platine d'inspection (1) sur le socle à l'aide de l'étrier de montage (2) fourni.

Une fois l'étrier de montage installé, la platine d'inspection sera simplement fixée par des goupilles filétées (son propre poids suffit à assurer un positionnement stable).

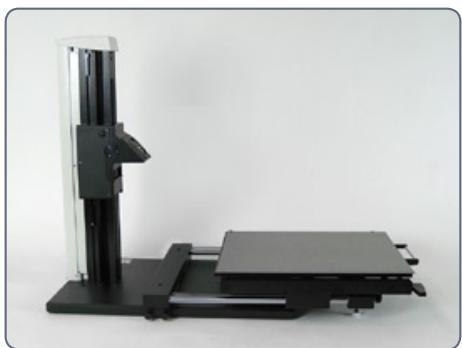

Montage

1. Placez l'étrier de montage à au moins 110 mm d'écart avec la colonne de mise au point au-dessus de la platine d'inspection.
2. Serrez les vis de l'étrier de montage pour le fixer.
3. Placez la platine d'inspection sur l'étrier de montage de sorte que les goupilles filetées s'enclenchent dans les alésages.

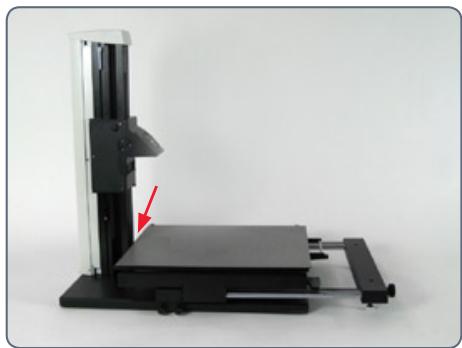

1. Faites glisser le plan de travail de la platine d'inspection vers la colonne de mise au point. Assurez-vous que le plan de travail ne puisse pas toucher la colonne de mise au point lorsque celle-ci est complètement sortie.

1. Si le plan de travail venait à toucher la colonne de mise au point, retirez la platine d'inspection. Éloignez l'étrier de montage un peu plus de la colonne de mise au point.

Outil

★ Clé pour vis à six pans creux 4 mm

Charge maximale

L'extension XL est concise pour porter une charge maximale de 8kg ! Toutefois, ce poids est rarement atteint en pratique, comme le montre l'assemblage type suivant : Corps de microscope Leica M205 A - Tube trioculaire 0.5 × Oculaires 2× - Caméra numérique Leica DFC420 C Eclairage Leica LED5000 MCI - Objectif PlanAPO 1.0x

Tous ces composants représentent un poids total de 6,6kg et peuvent être utilisés sans problème.

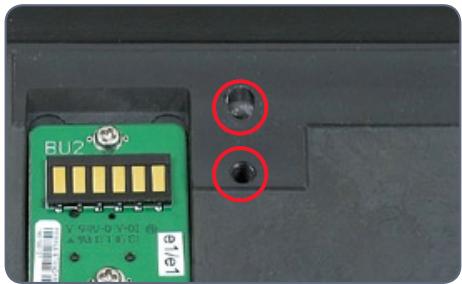

Assemblage de l'extension XL

1. Posez l'extension XL sur la colonne de mise au point de façon à ce que la vis dans le filetage prévu et que l'ergot coincide avec la rainure.

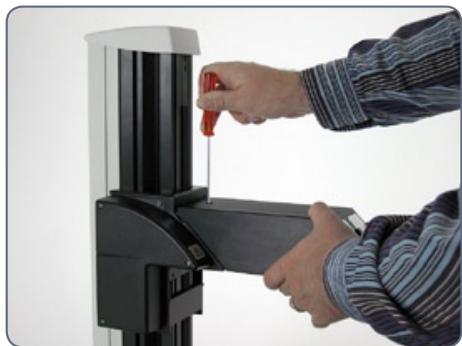

1. Appuyez l'extension XL vers l'arrière contre la colonne de mise au point et vissez-la de l'autre main.

Outil

★ Clé pour vis à six pans creux fournie

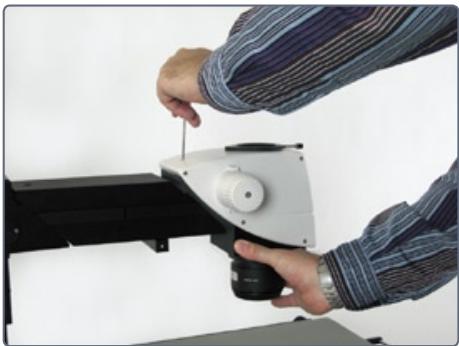

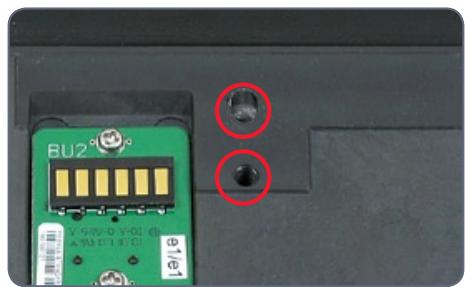

Montage du corps de microscope

1. etage prévu et que l'ergot coincide avec la rainure.
2. Appuyez le corps de microscope vers l'arrière contre l'extension XL et vissez-le de l'autre main.

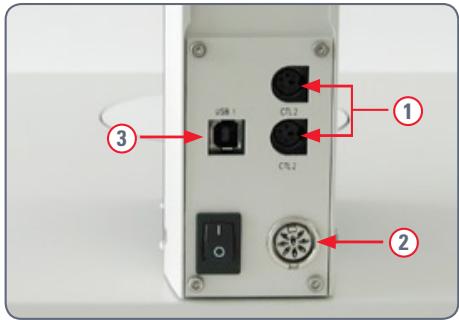

Les sports

La connexion au PC et aux autres appareils s'effectue au moyen des ports situés sur la face arrière de la colonne :

1. 2 × ports CTL2 pour les appareils supplémentaires, tels que le Leica SmartTouch, la commande à pédale, l'éclairage à LED série 5000 Leica et d'autres accessoires issus de la gamme Leica.
2. Port du bloc d'alimentation 50 watts fourni.
3. Port USB pour la connexion au PC.

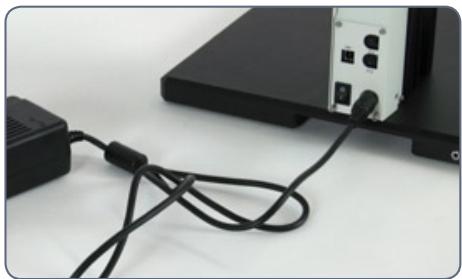

Raccordement du bloc d'alimentation

1. Branchez le bloc d'alimentation fourni à la prise secteur de la colonne de mise au point.

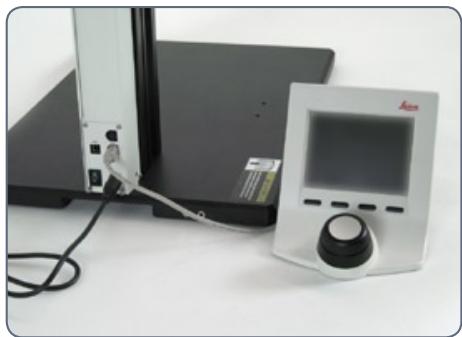

Raccordement de l'unité de commande

1. Branchez l'unité de commande (par exemple le Leica SmartTouch) aux deux ports CTL2 sur la colonne de mise au point.

La traversée de câbles

La traversée de câbles protège les câbles d'éclairage et rend le câblage plus ordonné.

Le revêtement de la traversée de cables comprend deux éléments pouvant être retirés et replacés indépendamment l'un de l'autre.

La livraison comprend un revêtement plus court. Il remplace le revêtement de longueur standard. Les interstices ainsi formés permettent de passer le câble dans la traversée de cables.

Pose des câbles

1. Retirez le revêtement standard de la traversée de câbles.
2. Posez le câble dans la traversée de câbles.
3. Insérez le revêtement raccourci. Appuyez sur ce revêtement sur la traversée de cables jusqu'à entendre le clic d'enclenchement.

Mise au point motorisée : limitation du déplacement

En fonction de la situation de travail, il est nécessaire de limiter le déplacement maximal du microscope. Cela permet d'éviter

... qu'un doigt ou qu'une main ne se coince pendant la manipulation d'échantillons. ... que l'objectif n'entre pas inadvertamment en contact avec l'échantillon, voire ne l'endommage.

Ajustement de la MAP motorisée

La mise au point motorisée est réglée en usine et, en principe, ce réglage ne doit pas être modifié - même en cas de changement du déplacement maximal.

Exception : si une panne de courant se produit alors que la mise au point motorisée est en mouvement, il y a perte des données relatives à la position. Dans ce cas, il faut recommencer la calibration au moyen du logiciel Leica LAS ou du dispositif Leica SmartTouch™. Veuillez consulter à cet effet le manuel correspondant.

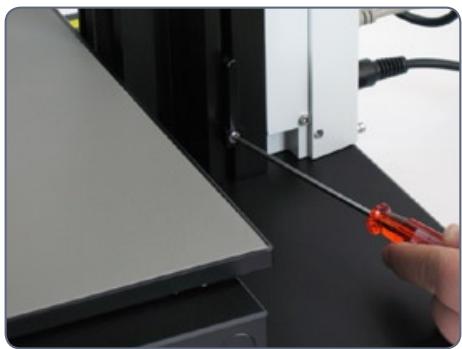

Limitation du déplacement descendant

1. Amenez la MAP motorisée à la position la plus basse que vous voudriez atteindre.

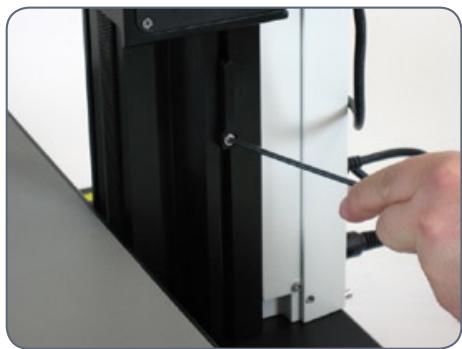

2. Desserrez la vis de la butée de fin de course qui est sur le côté de la colonne de mise au point.

1. Faites coulisser la butée de fin de course sur la hauteur de la mise au point motorisée. Pour faire coulisser la butée de fin de course, le plus simple est de laisser la clé pour vis à six pans creux en place et de la bouger vers le haut.
2. Serrez solidement la vis de la butée de fin de course.

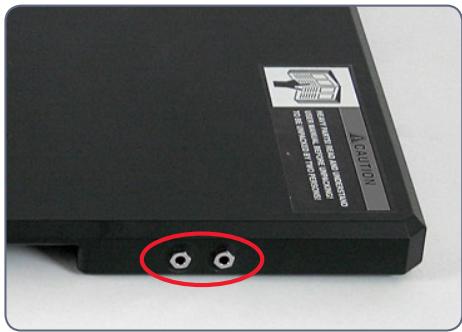

Raccords ESD

La plaque de base universelle XL Leica possède des raccords ESD. La platine d'inspection en comprend un autre.

Les câbles correspondants possédant un connecteur banane ne sont pas compris dans la livraison.

Assemblage des composants restants

Si vous souhaitez installer les composants restants, veuillez vous référer au manuel fourni avec votre microscope.

Nettoyage de la colonne de mise au point

Afin de garantir un fonctionnement parfait au fil des années, nettoyez la colonne de mise au point régulièrement pour empêcher les salissures et les poussières de se déposer sur les rouleaux, ce qui entrave la mise au point, voire la bloque totalement.

Effectuez le nettoyage avec un chiffon doux, sans peluches. Eliminez les salissures tenaces avec un produit de nettoyage doux.

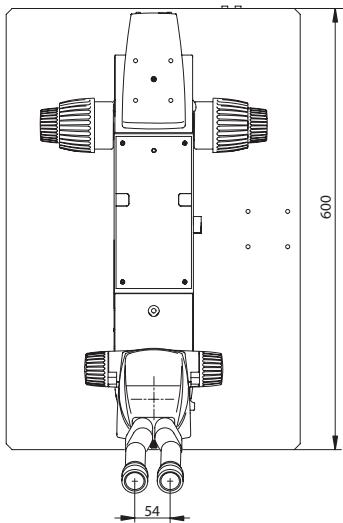

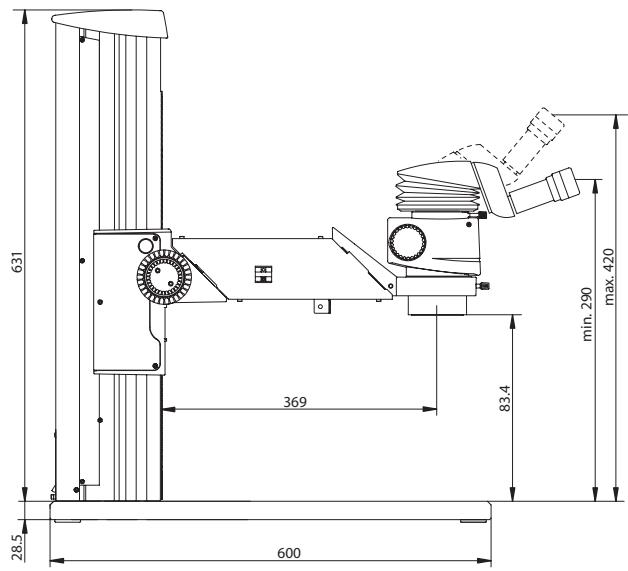

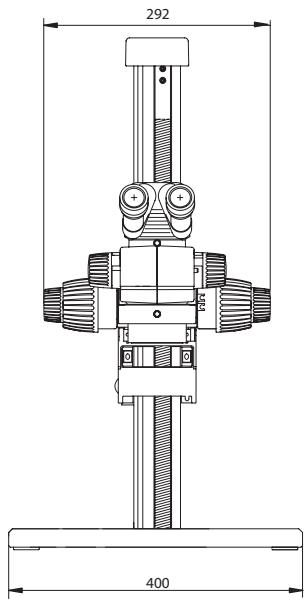

Dimensions

Leica M80 avec statif universel, extension XL et ErgoTube® binoculaire
