SMARTTOUCH - Instrument de mesure scientifique LEICA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Microscope
Interface utilisateur	Écran tactile
Fonction principale	Contrôle et automatisation du microscope
Compatibilité	Microscopes optiques standards
Alimentation	Adaptateur secteur
Dimensions	Compact, portable
Poids	Léger
Connectivité	USB, Ethernet (supposé)
Langues supportées	Multilingue
Logiciel intégré	Gestion des paramètres du microscope
Affichage	Écran couleur haute résolution
Utilisation	Laboratoires, recherche scientifique
Matériau	Plastique et métal
Garantie	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - SMARTTOUCH LEICA

Comment allumer le Leica SmartTouch ?

Pour allumer le Leica SmartTouch, appuyez longuement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran tactile ne répond pas ?

Si l'écran tactile ne répond pas, essayez de redémarrer l'appareil en maintenant le bouton d'alimentation enfoncé pendant environ 10 secondes. Si le problème persiste, vérifiez si l'appareil est à jour.

Comment charger le Leica SmartTouch ?

Connectez le câble de chargement au port USB-C de l'appareil et branchez l'autre extrémité à une source d'alimentation. L'indicateur de charge s'allumera pour indiquer que la batterie se charge.

Comment réinitialiser le Leica SmartTouch aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans les paramètres, sélectionnez 'Sauvegarde et réinitialisation', puis choisissez 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos données.

Comment mettre à jour le logiciel du Leica SmartTouch ?

Pour mettre à jour le logiciel, allez dans les paramètres, puis dans 'À propos de l'appareil'. Sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Que faire si l'appareil ne se connecte pas au Wi-Fi ?

Vérifiez que le Wi-Fi est activé dans les paramètres et que vous êtes dans la portée du réseau. Si le problème persiste, essayez de redémarrer le routeur et l'appareil.

Comment transférer des données depuis le Leica SmartTouch vers un ordinateur ?

Connectez le Leica SmartTouch à l'ordinateur à l'aide d'un câble USB-C. Sélectionnez 'Transfert de fichiers' sur l'appareil, puis accédez aux fichiers via l'explorateur de fichiers de votre ordinateur.

Comment prendre une capture d'écran sur le Leica SmartTouch ?

Pour prendre une capture d'écran, appuyez simultanément sur le bouton d'alimentation et le bouton de réduction du volume pendant environ 2 secondes. La capture d'écran sera enregistrée dans la galerie.

Que faire si l'appareil se bloque ?

Si l'appareil se bloque, essayez un redémarrage forcé en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si cela ne fonctionne pas, envisagez de réinitialiser l'appareil.

Comment contacter le support technique de Leica ?

Pour contacter le support technique de Leica, visitez leur site web officiel et utilisez le formulaire de contact ou appelez le numéro de support indiqué dans la section 'Assistance'.

MODE D'EMPLOI SMARTTOUCH LEICA

Généralités 14
Le Leica SmartTouch™ en bref	15
Composants codés et non codés	16
Leica SmartTouch™ et Leica Application Suite (LAS)	17
Éléments de commande sur l'écran tactile	18
Affichage du principal	19
L'affichage du «Principal»	20

Mise en place et configuration	21
Choix de la langue souhaitée	22
L'onglet «Config.»	23
Configuration des composants non codés	24
Configuration de la tourelle	25
Réinitialisation de la configuration par défaut	27

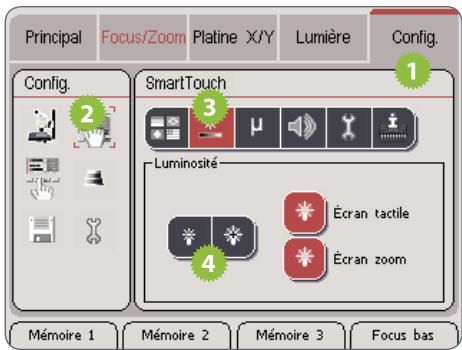

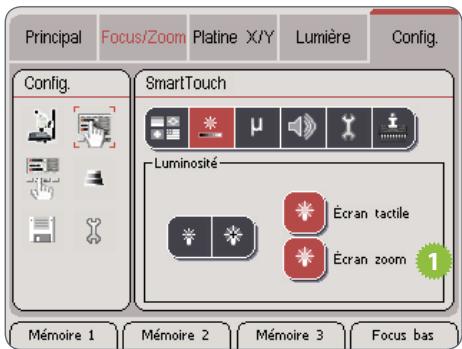

Réglage de la luminosité de l'écran	28
Modification des unités de mesure	30

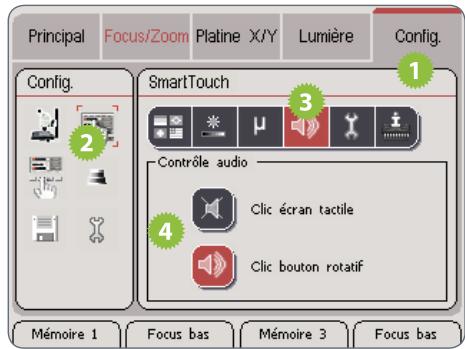

Activation et désactivation du signal sonore	31

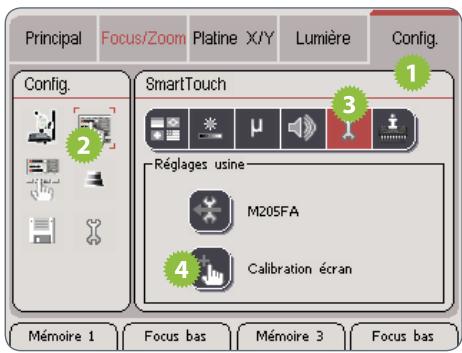

Calibration de l'écran tactile	32

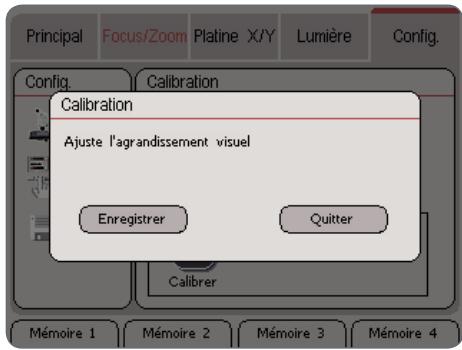

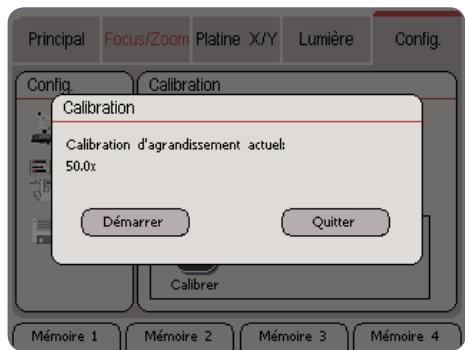

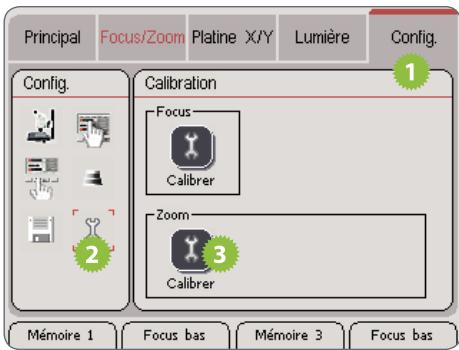

Calibration du zoom	33

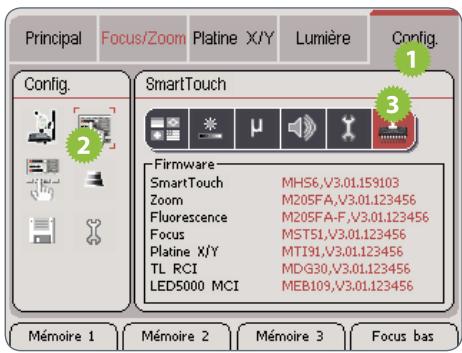

Contrôle de la version firmware	35

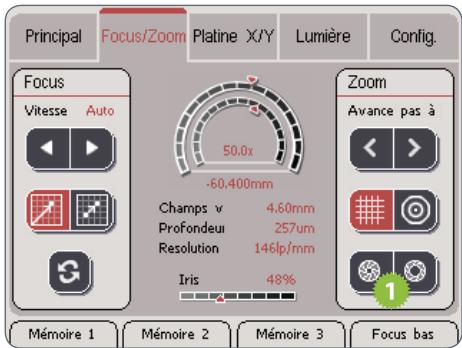

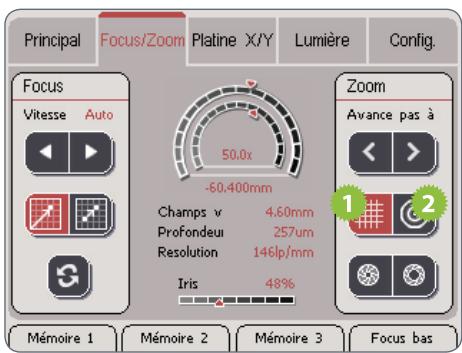

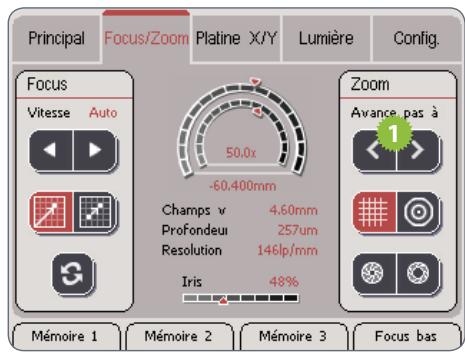

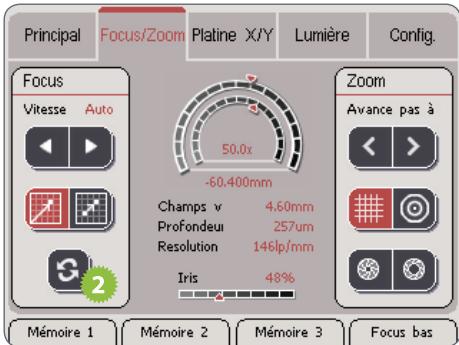

L'onglet «Focus/Zoom»	36

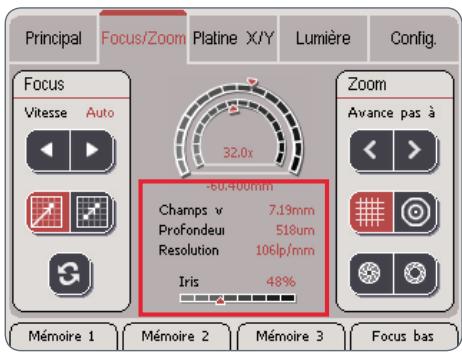

Information concernant l'affichage	37

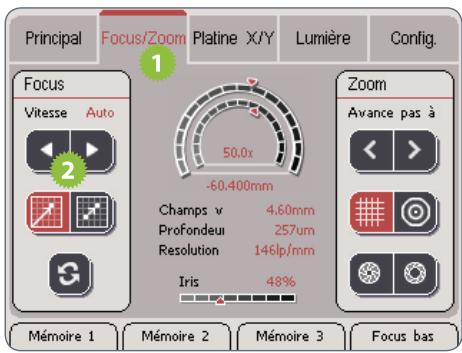

Réglages du focus	38
Réglages du zoom	41

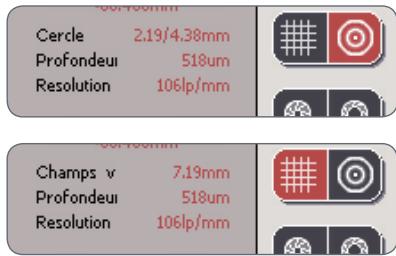

Réglages du zoom (suite)	42

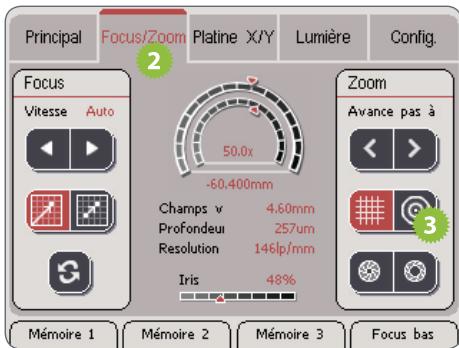

Mesure avec la mire	43

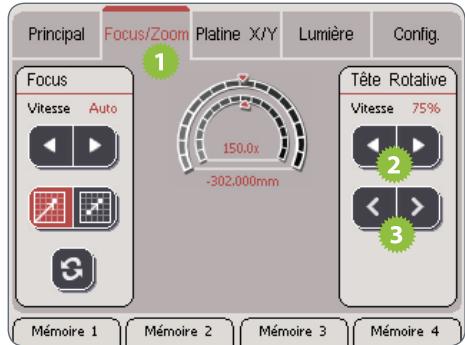

Déplacement de la tête de rotation	44

L'onglet «Platine»	45

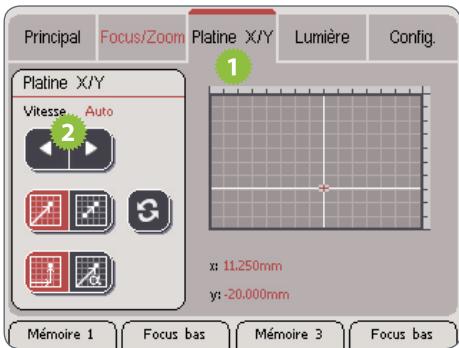

Modification de la vitesse de course	46

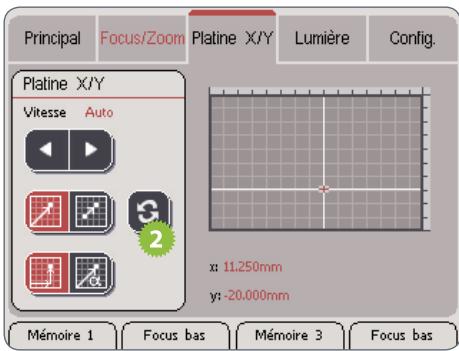

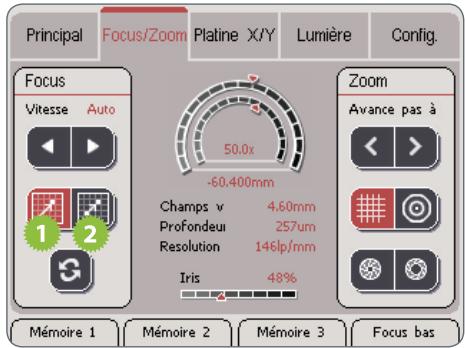

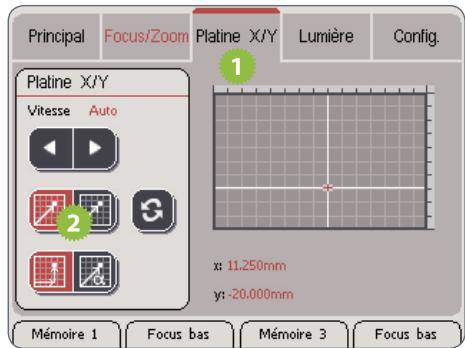

Modification des coordonnées de référence	47

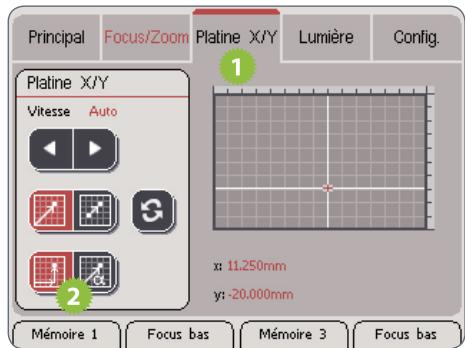

Modification du système de coordonnées	49

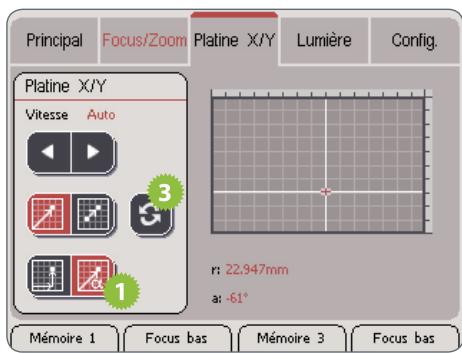

Mesure via les coordonnées polaires	50

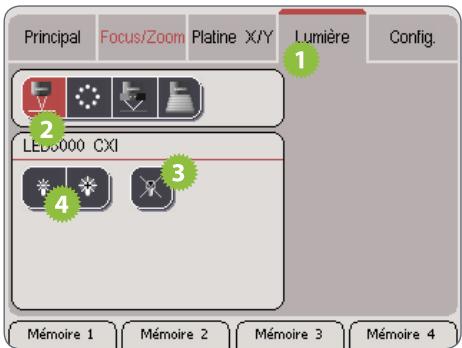

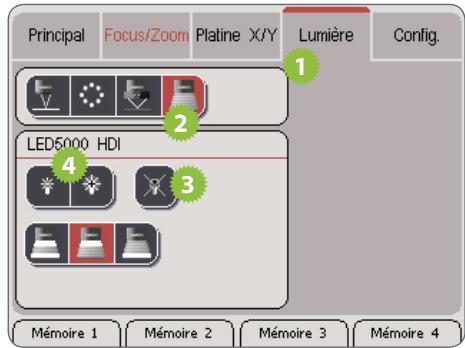

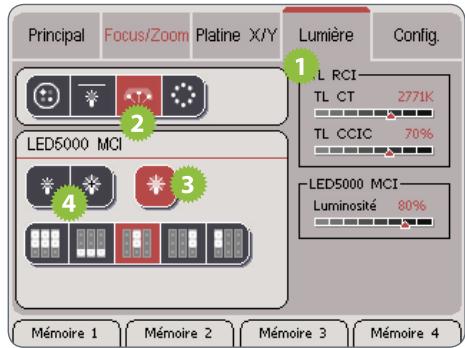

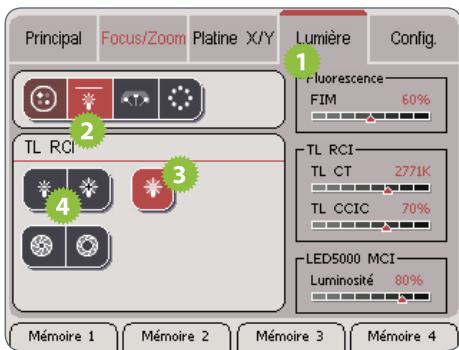

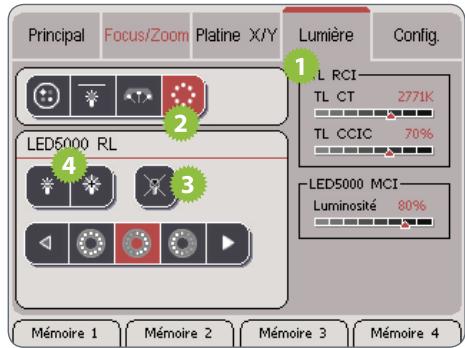

L'onglet «Lumière»	51

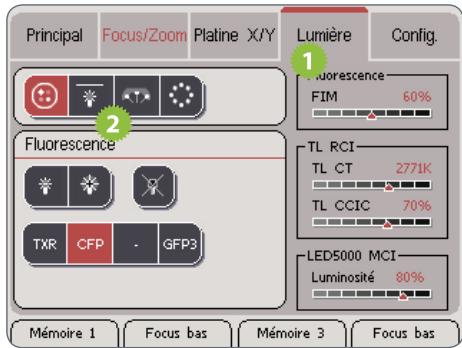

Choix de la source lumineuse	52

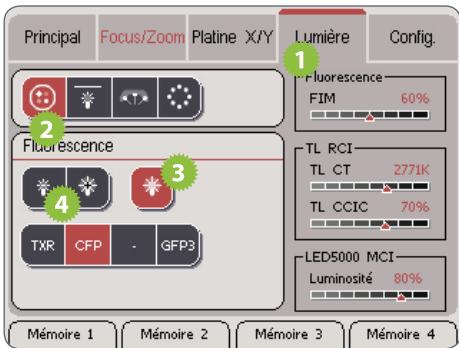

Commande de l'éclairage fluorescent Leica	53
Commande du Leica LED5000 CXI	54

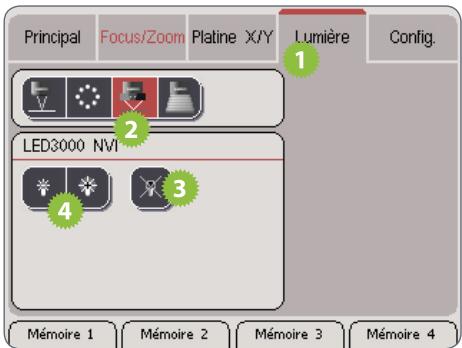

Commande du Leica LED3000 NVI	55

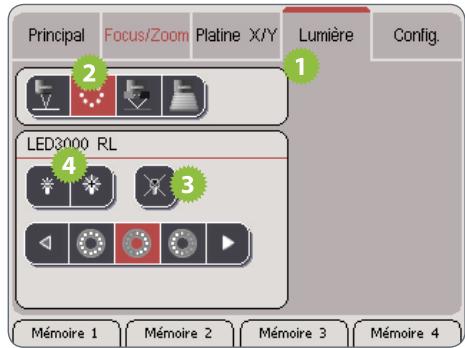

Commande de l'éclairage annulaire Leica LED5000 3000	56

Commande du socle de diascopie Leica TL RCI 57 Commande du Leica LED5000 MCI 59 Commande de l'éclairage annulaire Leica LED5000 RL-80/48 60 Commande du Leica LED5000 HDI 61 Programmation des touches mémoires 62 Information concernant les touches mémoires 63 Programmation des touches mémoires 64 Liste des design et des touches mémoires 66 Programmation du bouton rotatif double 71 Information concernant le bouton rotatif double 72 Affectation d'une fonction aux boutons rotatifs 73 Liste des commandes : bouton rotatif 75 Affectation d'une fonction au commutateur 76 Liste des signes commandes : commutateur 77 Enregistrement et appel de scénarios 79 Enregistrement de scénarios 80 Appel de scénarios 81 Mesures de sécurité pour le focus et la platine 82

Concept de sécurité

Veuillez lire la brochure «Concept de sécurité» livrée avec l'appareil avant la première utilisation de votre Leica SmartTouch™. Elle contient des informations complémentaires sur le maniement et l'entretien.

Utilisation dans des salles blanches

Le Leica SmartTouch™ peut être utilisé sans problème dans les salles blanches.

Nettoyage

N'utilisez pas de produits de nettoyage, de produits chimiques ou techniques inappropriés pour le nettoyage. N'utilisez jamais de produits chimiques pour nettoyer les surfaces colorées et les accessoires pourvus d'éléments en caoutchouc, car cela pourrait endommager les surfaces, et les particules résultant de l'abrasion pourraient contaminer les préparations. - Dans la plupart des cas, nous pouvons sur demande proposer des solutions spécifiques. Nous pouvons modifier certains produits ou proposer d'autres accessoires à utiliser dans les salles blanches.

Opérations de service après-vente

• Les réparations ne doivent être effectuées que par des techniciens de maintenance formés par Leica Microsystems. Seules les pièces de rechange originales de Leica Microsystems peuvent être utilisées.

Responsable de l'instrument

Veiliez à ce que le Leica SmartTouch™ ne soit utilisé, entretenu et réparé que par un personnel habilité et formé à cet effet.

Concept de sécurité

Le Leica SmartTouch™ est livré avec un CD-ROM interactif contenant tous les modes d'emploi requis. Il devra être conservé soigneusement et mis à la disposition des utilisateurs. Les modes d'emploi et les mises à jour peuvent être également téléchargés et imprimés à partir de notre site Web :

www.leica-microsystems.com.

Le présent mode d'emploi décrit les fonctions spéciales du Leica SmartTouch™ et contient des instructions essentielles pour la sécurité et l'entretien.

Vous pouvez combiner les composants individuels du système avec des articles de fournisseurs tiers (par ex. les sources de lumière froide, etc.). Dans ce cas, veuillez lire le mode d'emploi et les prescriptions de sécurité du fournisseur.

Veuillez lire les modes d'emploi précités avant l'installation, la mise en service et l'utilisation des appareils et dispositifs concernés. Observez en particulier toutes les prescriptions de sécurité.

Il est indispensable que l'utilisateur tienne compte des remarques et mises en garde contenues dans ces modes d'emploi afin de préserver le bon état de fonctionnement que le système avait à la livraison et garantir un fonctionnement sans danger.

Symboles utilisés

Mise en garde contre un endroit dangereux

Ce symbole est placé devant des instructions que l'opérateur doit impérativement suivre et respecter. Le non-respect de ces instructions...

• peut mettre des personnes en danger.
• peut perturber le bon fonctionnement de l'instrument ou l'endommager.
• peut endommager ou même détruire l'échantillon.

Mise en garde contre une tension électrique dangereuse

Ce symbole indique des informations particulièrement importantes. Le non-respect de ces instructions...

• peut mettre des personnes en danger.
• peut perturber le bon fonctionnement de l'instrument ou l'endommager.

Mise en garde contre une surface chaude

Ce symbole prévient l'utilisateur qu'il ne doit pas toucher des surfaces dont la température est élevée : lampes à incandescence, etc.

Informations importantes

Ce symbole figure à côté d'informations complémentaires ou d'explications.

Utilisation conforme

Voir brochure «Concept de sécurité»

Utilisation non conforme

Voir brochure «Concept de sécurité»

Les appareils ou accessoires décrits dans le mode d'emploi ont été contrôlés sur le plan de la sécurité et des risques potentiels. Avant toute intervention sur l'instrument, en cas de modification ou d'utilisation en combinaison avec des composants d'un autre fabricant que Leica et sortant du cadre de ce mode d'emploi, contactez votre agence Leica!

Toute intervention non autorisée sur l'instrument ou tout usage non conforme aux prescriptions annule tout droit à garantie!

Lieu d'utilisation

Voir brochure «Concept de sécurité» - Les composants électriques doivent être disposés à au moins 10 cm du mur et à l'écart d'objets combustibles. - Il convient d'éviter les fortes variations de température, l'ensoleillement direct et les secousses qui risquent de perturber les mesures ou les enregistrements microphotographiques. Sous un climat de type chaud ou chaud et humide, les composants individuels ont besoin d'un entretien particulier afin de prévenir une contamination fongique.

Exigences auxquelles le propriétaire et l'opérateur doivent se conformer

Voir brochure «Concept de sécurité»

Veuillez vous assurer que...

• Le Leica SmartTouch™ ne soit utilisé, entretenu et réparé que par un personnel habilité et formé à cet effet.
• le personnel utilisant l'appareil ait lu et compris le présent mode d'emploi et notamment toutes les prescriptions de sécurité et les applique.

Voir brochure «Concept de sécurité». Seules les pièces de rechange d'origine de Leica Microsystems sont autorisées. Avant d'ouvrir un appareil, mettez-le hors tension et débranchez le câble secteur. - Un contact avec le circuit électrique sous tension peut engendrer des blessures.

Transport

Pour l'expédition ou le transport du Leica SmartTouch™, veuillez utiliser l'emballage d'origine. - Afin d'éviter tout endommagement du aux secousses, démontez et emballez séparément tous les composants mobiles pouvant être montés et démontés par le client conformément au mode d'emploi.

Mise au rebut

Voir brochure «Concept de sécurité»

Réglementations

Voir brochure «Concept de sécurité»

Déclaration de conformité CE

Voir brochure «Concept de sécurité»

Risques pour la santé

Les postes de travail équipés de stérisomicroscopes facilitent l'examen de très petites structures, mais sollicitent enormément la vision et les muscles de maintien de l'utilisateur. En fonction de la durée de l'activité ininterrompue, une fatigue oculaire et des troubles musculosquelettiques peuvent apparaitre. Aussi, il convient de prendre les mesures appropriées pour réduire la fatigue et les tensions :

• optimisation du poste de travail, des tâches et de l'emploi du temps (changement fréquent d'activité) ; fournir au personnel une formation complète incluant l'ergonomie et l'organisation du travail.

Le concept optique ergonomique et la structure des stéréomicroscopes M de Leica visent à réduire autant que possible les sollicitations de l'utilisateur.

Leica smarttouch™

Nous vous félicitons pour l'achat du panneau de commande numérique «SmartTouchTM» de Leica Microsystems. Il vous permettra de contrôler, d'enregistrer et de restaurer ultérieurement quasiment tous les réglages de votre stéréomicroscope de série M de Leica.

Le Leica SmartTouch™ offre une mine d'améliorations, associées à une interface utilisateur facilement compréhensible et claire. Vous contrôlez le zoom, le focus, la caméra. Vous déplacez la platine avec l'échantillon, restaurez des conditions de test sur simple pression d'un bouton ou changez le filtre pour des enregistrements fluorescents. Tout ceci et bien plus deviennent possible avec le Leica SmartTouch™.

Les pages suivantes contiennent toutes les informations requises pour un parfait fonctionnement. Afin d'utiliser pleinement toutes les fonctions et possibilités, nous vous recommandons de lire attentivement la présente documentation.

Nous vous souhaitons plaisir et réussite dans votre travail!

Leica Microsystems (Schweiz) AG Industry Division Max-Schmidheiny-Strasse 201 9435 Heerbrugg Suisse

Déballage

• Retirez avec précaution les composants de l'emballage.
• Vérifiez que vous disposez de tous les éléments.

Contenu de l'emballage

Leica SmartTouch™ Cable bus CAN CD-ROM avec manuels au format PDF.

Outil utilisé

Aucun

L'alimentation électrique du Leica SmartTouch™ est assurée par le moteur focus.

Un bloc d'alimentation supplémentaire n'est pas requis.

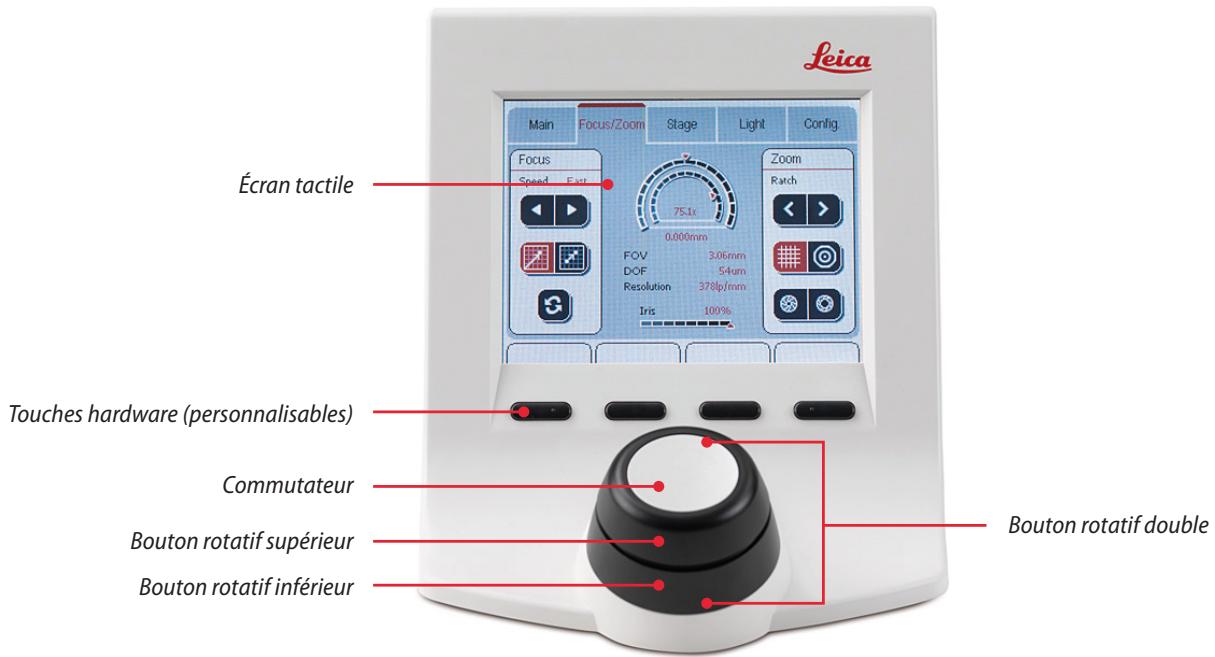

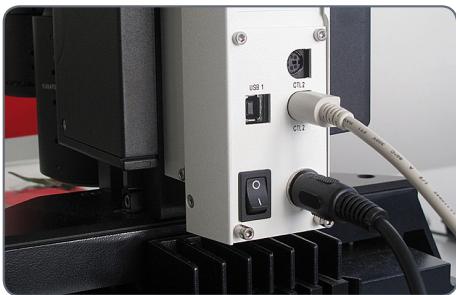

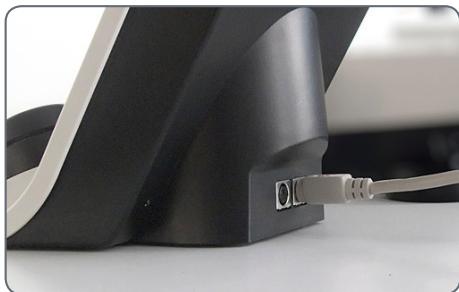

Montage

1. Posez le Leica SmartTouch™ à gauche ou à droite de votre microscope sur un plan droit et stable.
2. Connectez le câble bus CAN fourni au Leica SmartTouch™.

1. Connectez l'autre extrémité du cable bus CAN au moteur focus de votre microscope.

Pour que le Leica SmartTouch™ fonctionne parfaitement, le cable bus CAN

doit être connecté uniquement au moteur focus.

Composants codés et non codés

La série M de Leica dispose de différents composants motorisés et codés : cela signifie que l'état actuel d'un composant est automatiquement transmis au Leica SmartTouch™. Les données y sont affichées et comprises dans différents calculs. En même temps, il est possible de télécommander des composants motorisés via le Leica SmartTouch™.

Composants codés

Lorsque vous régalez par exemple le diaphragme iris codé sur un Leica M205 C avec la molette, la taille de l'ouverture est transmise automatiquement au Leica SmartTouch™. La valeur transmise est ensuite utilisée pour calculer et afficher par exemple la profondeur de champ.

Sur certains appareils, par exemple le Leica M205 A, cela fonctionne aussi dans l'autre sens, le diaphragme iris peut être ouvert et fermé à partir d'entrées effectuées dans le Leica SmartTouch™.

Composants non codés

Tous les composants de la série M ne sont pas codés. Les objectifs, les bagues allonge et les oculaires font partie des éléments non codés.

Afin que ces éléments non codés soient correctement intégrés dans les différents calculs, ils devront être configurés. Pour cela, suivez l'instruction page 24.

Si un composant non codé est remplacé par un autre, ce dernier devra être correctement saisi, faute de quoi le Leica SmartTouch affichera de fausses valeurs à l'écran.

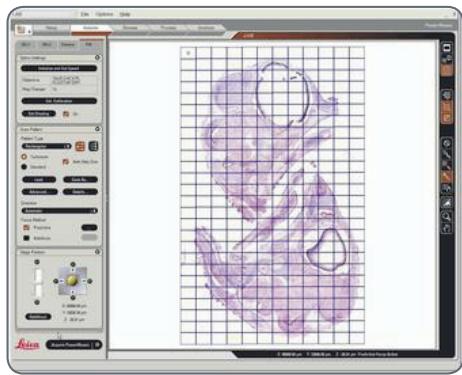

Leica smarttouch™ et leica application suite (LAS)

Le Leica SmartTouch™ peut prendre en charge toute la commande de la configuration du microscope. Dans de nombreux cas, son potentiel augmente encore lorsque le Leica SmartTouch™ est utilisé en association avec le logiciel PC «Leica Application Suite» (LAS).

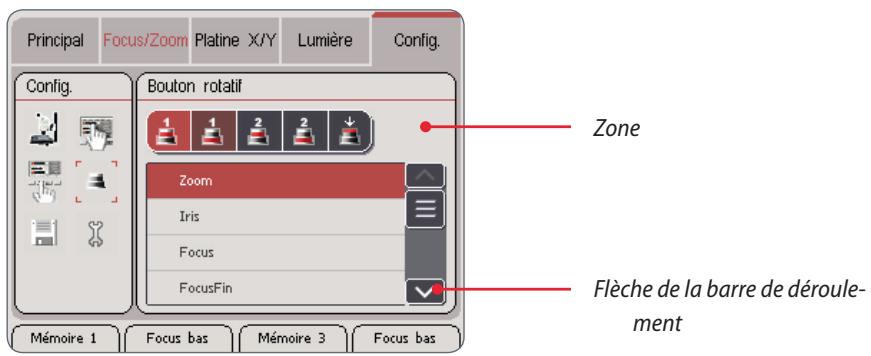

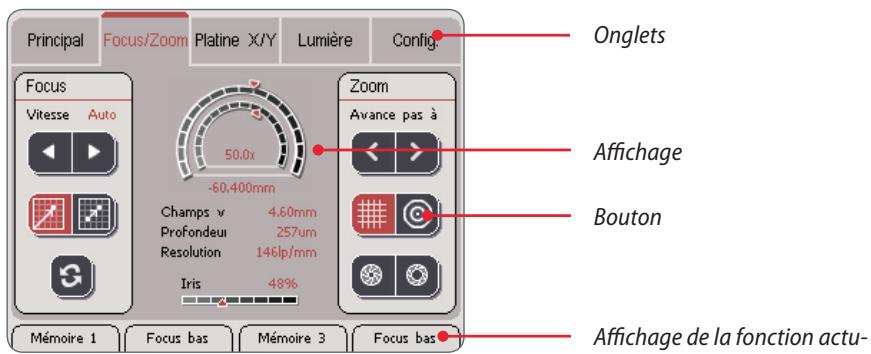

Fonctions avancées

Combine avec le logiciel LAS, le Leica SmartTouch™ peut compléter la commande basée sur le PC dans les domaines suivants:

Commande de la caméra via le Leica SmartTouch™ Synchronisation des réglages (comme la configuration des appareils ou programmation des touches) entre le Leica SmartTouch™ et LAS. - Affichage de la position de la platine lors de l'utilisation de LAS PowerMosaic.

Conventions de représentation

L'écran n'affiche que la configuration réelle. Si par exemple aucune platine motorisée à mouvements croisés n'est connectée, les réglages correspondants ne seront pas non plus affichés. Les captures d'écran du présent manuel peuvent donc différer de l'affichage de votre Leica SmartTouch™.

Conventions au niveau des couleurs

Tous les éléments fixes de l'interface utilisateur (tels que les inscriptions ou intuilles) sont représentés en noir. Toutes les valeurs variables (telles que le facteur de zoom, l'état de l'éclairage, etc.) sont affichées en rouge.

Appel du principal

Le «Principal» présente un aperçu des composants pouvant être commandés via le Leica SmartTouch™. De plus, les valeurs et positions actuelles des appareils connectés telles que l'ouverture du diaphragme iris, la position de la platine motorisée à mouvements croisés ou les filtres actuellement utilisés sont affichées. Dans le Principal, aucun paramètre ne peut être modifié. Cependant, les configurations sauvegardées peuvent être encore appelées (voir page 63).

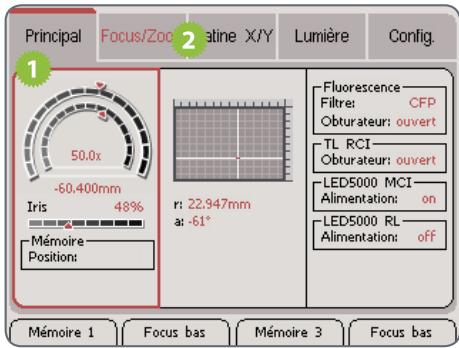

Appel du principal

1. Appuyez sur l'onglet «Principal» pour afficher les valeurs actuelles.
2. Appuyez sur l'onglet «Focus/Zoom», «Platine» ou «Lumière» pour modifier les réglages des différents appareils.

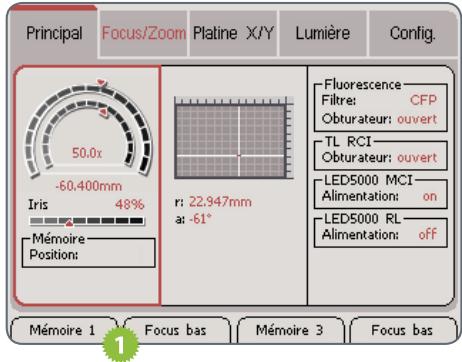

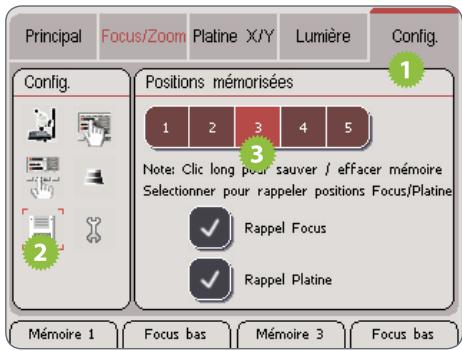

Appel d'une configuration sauvegardée

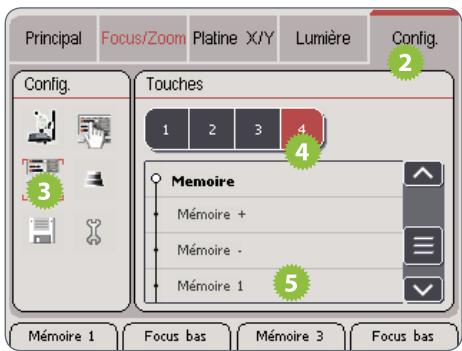

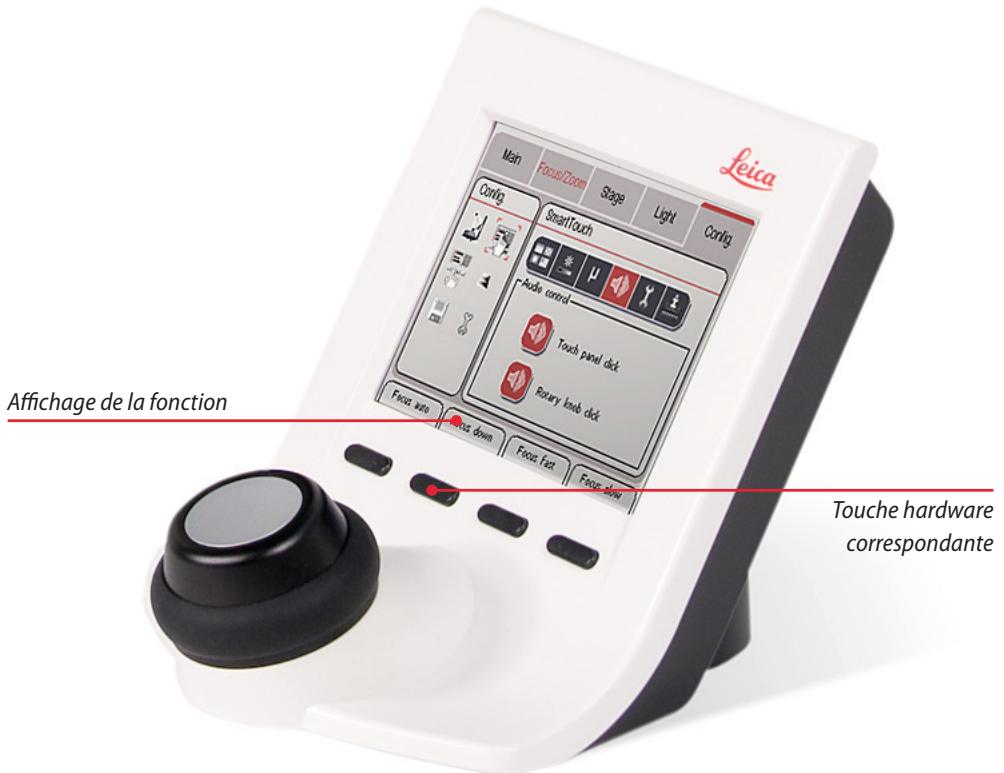

1. Appuyez sur la touche hardware souhaitée pour afficher une autre configuration.

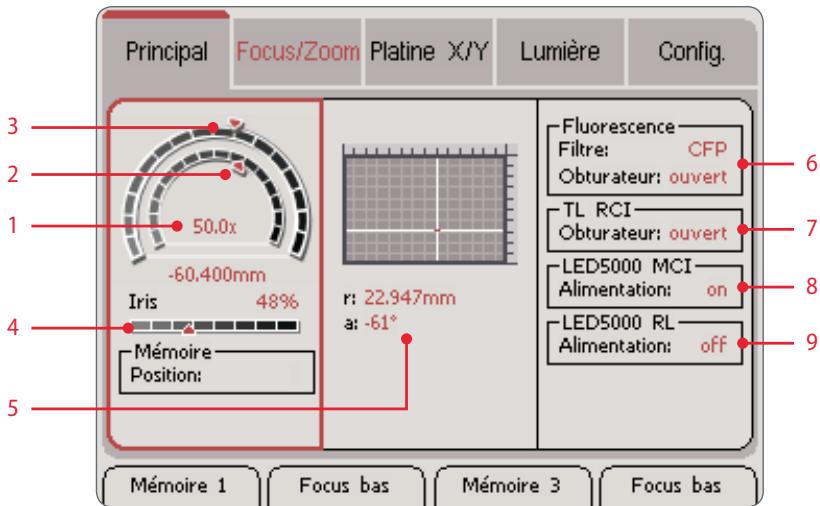

L'affichage «principal

Seuls sont affichés les appareils réellement connectés.

1. Grossissement visuel total
2. Position au sein du grossissement possible
3. Position du focus motorisé au sein de la plage de déplacement
4. Ouverture du diaphragme iris en valeur de 20% (fermé) à 100% (complètement ouvert)
5. Position actuelle de la platine motorisée à mouvements croisés
6. Filtre utilisé et état de l'obturator en mode fluorescence
7. État de l'obturator lors de l'utilisation du socle de dias-copie Leica «TL RCI»
8. État de l'éclairage Leica «LED5000 MCI»
9. État de l'éclairage Leica «LED5000 RL-80/48»

Choix de la langue souhaitée

L'interface utilisateur du Leica SmartTouchTM est affichée par défaut en anglais.

Les langues suivantes sont également disponibles:

allemand français italien espagnol chinois - japonais

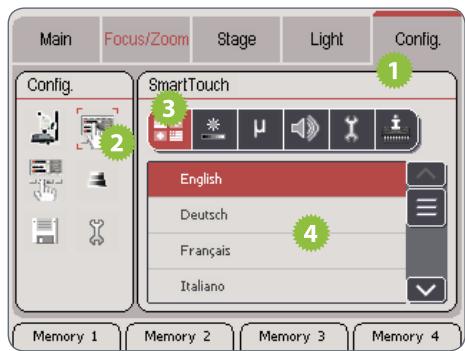

Modification de la langue

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton pour les réglages du SmartTouch™.
3. Appuyez sur le bouton pour le choix de la langue.
4. Appuyez sur la langue souhaitée.

La langue sélectionnelle est immédiatement utilisée. Un redémarrage de l'appareil n'est pas requis.

L'onglet «config.

L'onglet «Config.» contient toutes les commandes et paramètres permettant de mieux adapter le Leica SmartTouch™ à vos besoins et exigences. Des réglages que vous pouvez adapter à votre guise, tels que l'activation ou la désactivation du son des touches ou la luminosité de l'écran, en font partie. D'autres réglages comme la saisie de composants non codés (voir aussi page 16) sont eux indispensables.

Toute modification des paramètres est aussitôt exécutée et sauvegardée.

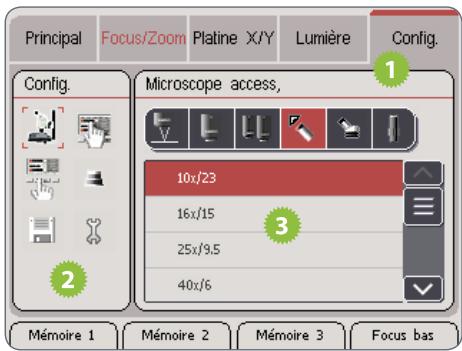

Appel des paramètres

1. Appuyez sur l'onglet «Config».
2. Choisissez la catégorie souhaitée dans la zone «Config».
3. Procédez au paramétrage dans la zone de droite.

Configuration des composants non codés

Les composants non codés (tels qu'un objectif) ne sont pas automatiquement reconnus par le Leica SmartTouchTM. Afin que de tels composants soient correctement intégrés dans les différents calculs (profondeur de champ, facteur de zoom, etc.), ils devront être configurés dans le Leica SmartTouchTM.

Cette configuration doit être effectuée lors des événements suivants :

• lors de la première mise en service du microscope.
• après l'échange d'un composant non codé contre un composant aux propriétés divergentes.
• après une réinitialisation du Leica SmartTouch™ dans sa configuration par défaut.

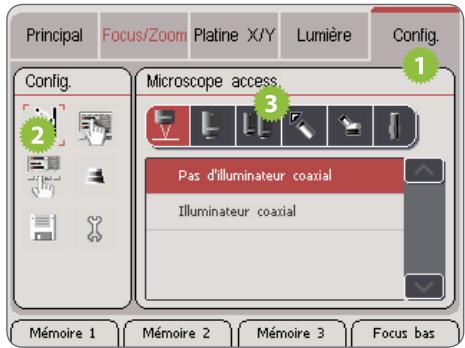

Enregistrement des composants

1. Appuyez sur l'onglet «Config».
2. Appuyez dans la zone de gauche sur l'icône des accessoires de microscope.
3. Appuyez sur l'icône des composants de l'appareil que vous souhaitez saisir.
4. Appuyez dans la liste des composants disponibles sur ceux que vous utilisez.
5. Répétez les points 3 et 4 pour tous les composants que vous utilisez.

Toute modification est immédiatement sauvegardée. Un redémarrage de l'appareil n'est pas requis.

Configuration de la tourelle

La tourelle codée comprend deux objets (FluoCombiTM) pivotants qui peuvent être sélectionnés tour à tour.

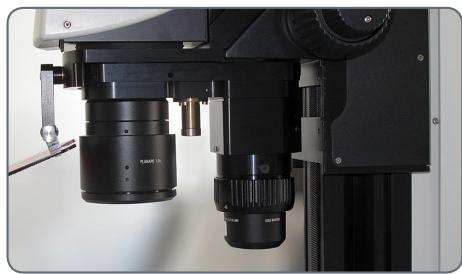

Préparation

1. Montez la tourelle codée et les deux objectifs sur le porte-optique.

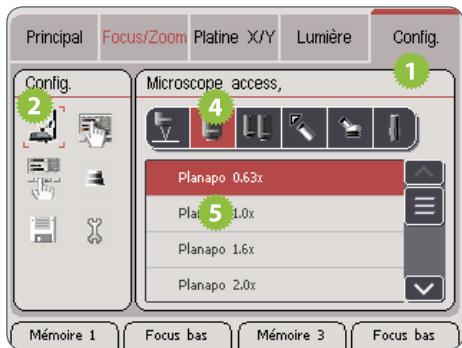

Enregistrement du premier objectif

1. Appuyez sur l'icône pour saisir le premier objectif.
2. Appuyez sur le type d'objet se trouvant dans le chemin optique.

suite page suivante)

1. Appuyez sur l'onglet «Config.» dans le Leica SmartTouch™.
2. Appuyez sur l'icône des accessoires de microscope dans la zone de gauche.
3. Tournez le premier objectif dans le chemin optique du microscope.

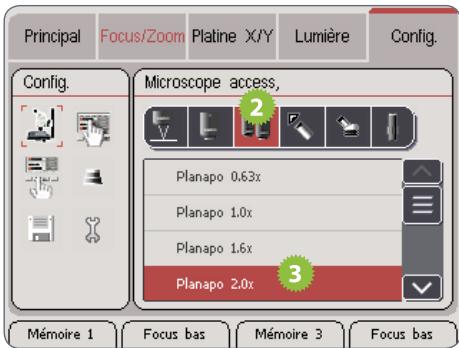

Saisie du deuxième objectif

À partir de là, le Leica SmartTouch™ sait quel objectif se trouve dans le chemin optique et peut ainsi calculer correctement le grossissement, la profondeur de champ et d'autres valeurs.

1. Tournez le deuxième objectif dans le chemin optique du microscope.
2. Appuyez sur l'icône pour saisir le deuxième objectif.
3. Appuyez sur le type d'objet se trouvant dans le chemin optique.

Réinitialisation de la configuration par défaut

Lors de la réinitialisation des réglages usine du Leica SmartTouch™, toutes les valeurs sont réinitialisées sans exception. Cependant, un stéréomicroscope disposant d'un mode fluorescence a une configuration par défaut différente de celle d'un macroscope.

L'intitulé du bouton Réglages usine dépend du microscope connecté.

Lors de l'effleurement du bouton Réglages usine, le Leica SmartTouch™ est immédiatement réinitialisé sans autre avertissement. Ce processus ne peut être annulé.

Réinitialisation de la configuration par

Défaut

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton des réglages du SmartTouch™.
3. Appuyez sur le bouton Réglages usine.
4. Appuyez sur le bouton de réinitialisation des réglages usine.

Réglage de la luminosité de l'écran

Pour les applications délicates (comme la microscopie de fluorescence), le rétroéclairage de l'écran peut produire une lumière parasite indésirable. C'est pourquoi il est possible de le réduire ou de l'éteindre complètement, que ce soit sur le Leica SmartTouch™ lui-même ou sur les stéréomicroscopes M205 A et M205 FA de Leica.

Réglage de la luminosité de l'écran

1. Appuyez sur l'onglet «Config.»
2. Appuyez sur le bouton des réglages du SmartTouch™.
3. Appuyez sur le bouton Luminosité.
4. Appuyez plusieurs fois sur les icônes de luminosité pour régler l'éclairage de l'écran du Leica SmartTouch™ et du stérisomicroscope.

suite page suivante)

Régler la luminosité de l'écran (suite)

Activation et désactivation du rétroéclairage du Leica SmartTouch™

1. Appuyez sur l'icône située près de «Écran tactile» pour désactiver le rétroéclairage du Leica SmartTouch™.
2. Appuyez quelque part sur l'écran tactile pour rétablir le rétroéclairage.

Activation et déactivation de l'écran du microscope

1. Appuyez sur l'icône située près de «Écran zoom» pour désactiver le rétroéclairage de l'écran du microscope.
2. Appuyez sur l'icône une deuxième fois pour rétablir le rétroéclairage.

Modification des unités de mesure

Pour les distances, les unités de mesure «Métrique» (millimètres), «mil» (1/10 pouce) et «Pouces» (1 pouce = 2,54 cm) peuvent être utilisées sur le Leica SmartTouch™.

Sélection de l'unité de mesure

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton des réglages du SmartTouch™.
3. Appuyez sur le bouton des unités de mesure.
4. Appuyez sur l'unité de mesure souhaitée.

Activation et désactivation du signal sonore

Le Leica SmartTouchTM confirme toute action sur l'écran et toute rotation du bouton rotatif double par un signal sonore. Ce signal sonore peut être désactivé si besoin est.

Activation et désactivation du signal sonore

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton des réglages du SmartTouch™.
3. Appuyez sur le bouton des signaux sonores.
4. Appuyez sur l'icône souhaitée pour activer ou désactiver les signaux sonores.

Calibration de l'écran tactile

L'écran tactile du Leica SmartTouch™ doit être calibré à chaque fois que la pression d'un bouton déclenche une fonction erronée ou aucune fonction.

Calibration de l'écran tactile

1. Appuyez sur le bouton «Calibration écran» pour commencer la calibration de l'écran tactile.
2. Suivez les instructions sur l'écran tactile.
3. Appuyez sur l'onglet «Config».
4. Appuyez sur le bouton des réglages du SmartTouch™.
5. Appuyez sur le bouton de configuration du hardware.

Calibration du zoom

Tous les appareils et accessoires de Leica sont construits et contrôlés selon les critères les plus exigeants. Dans la plupart des cas, la configuration préinstallée répond à vos exigences. Si, en revanche, vous souhaitez mesurer le plus précisément possible à l'aide du Leica SmartTouch™, vous pouvez alors calibrer le zoom à cet effet. Les tolérances de fabrication déjà infimes seront ainsi compensées. Pour la calibration, la mire optionnelle (n^ de ref. 10 450 054) et un micromètre sont requis.

Préparation

1. Placez la mire dans l'oculaire.
2. Placez le micromètre sous le microscope.
3. Procédez au grossissement que vous souhaitez calibrer (par exemple 50 × ).

La calibration améliore la précision sur toute la zone du zoom. Les résultats les plus précis sont cependant ceux obtenus pour le grossissement que vous avez sélectionné pour la calibration.

Calibration du zoom (suite)

Calibration du zoom

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton de calibration.
3. Appuyez sur le bouton Zoom Calibrer.
4. Appuyez sur le bouton Démarrer.

1. Regardez dans les oculaires et zoomez avec les boutons rotatifs jusqu'à faire coincider la mire et le micromètre objets. Lorsque par exemple vous souhaitez calibrer le grossissement 50x et que le micromètre objets est divisé en unités de 0,1 mm, vous devrez faire coincider 5 mm.
2. Appuyez sur le bouton Enregistrer.

Contrôle de la version firmware

Le Leica SmartTouchTM affiche aussi bien sa propre version firmware que les versions firmware de tous les appareils motorisés et codés qui sont connectés.

Contrôle de la firmware

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton des réglages du SmartTouch™.
3. Appuyez sur le bouton d'affichage de la firmware.

Information concernant l'affichage

Les modifications portant sur le zoom sont affichées dans la zone centrale de l'écran.

Champ v = champ visuel

Le champ visuel indique le diamètre de la section du champ objet, visible dans l'oculaire.

Profondeur = profondeur de champ

On désigne par profondeur de champ la zone verticale de netteté représentée dans l'oculaire.

Résolution

La résolution de la configuration actuelle est indiquée en «lp/mm» (paires de lignes par millimètre). Cette résolution varie en fonction du grossissement optique et de l'ouverture du diaphragme iris.

Réglages du focus

Les réglages au niveau du «focus» vous permettent d'adapter le processus du focus motorisé selon vos souhaits et exigences.

Modifier la vitesse de focalisation

1. Appuyez sur l'onglet «Focus/Zoom».
2. Appuyez sur les boutons «Vitesse» pour désirer le réglage «Lent», «Rapide» ou «Auto».

Le réglage «Lent» modifie le focus lentement. Il est particulièrement adapté à un travail avec un grossissement élevé. Le réglage «Rapide» modifie le focus plus rapidement. Il est particulièrement adapté à un travail avec un grossissement faible. Le réglage «Auto» adapte la vitesse au grossissement défini. Il est particulièrement adapté à des changements fréquents de grossissement. Les principes suivants s'appliquent : grossissement élevé = focus lent - grossissement faible = focus plus rapide.

suite (page suivante)

Avant que le Leica SmartTouch™ ne mesure la distance entre la position actuelle et la position supérieure, le focus doit être calibré. Pour cela, suivez l'instruction page 33.

Modification des coordonnées de référence

1. Appuyez sur l'icône «Point de ré e que le focus motorisé peut prendre.
2. Appuyez sur l'icone «Point de ré par l'utilisateur.

suite page suivante)

Définition manuelle du point zéro

Pour mesurer la distance entre deux positions du focus motorisé, procédez comme suit :

1. Déplacez le focus motorisé à la position qui doit constituer le point zéro.
2. Appuyez sur le bouton à double flèche afin de définir cette position comme point zéro.
3. Déplacez le focus motorisé dans la nouvelle position. La distance au point zéro définie manuellement s'affiche.

Réglages du zoom

La zone «Zoom» permet de régler l'avance pas à pas, les mesures et le diaphragme iris.

Avance pas à pas

1. La position de zoom est contrôlée via les touches «Avance pas à pas». La modification est réalisée en pas prédéfinis («Avance pas à pas»). Ce procédé correspond au «click-stop» des microscopes manuels.

Commuter entre mesurer et champ visuel

1. Appuyez sur la touche grillagée pour accéder à l'affichage de la résolution optique.

suite page suivante)

Réglages du zoom (suite)

1. Appuyez sur la touche de cercles afin d'utiliser pour la mesure la zone qui est recouverte par la mire optionnelle (n° de ref. 10450054). N'utilisez cette méthode de mesure que si votre microscope est équipé de cette mire dans l'oculaire.

Les effets de la méthode de mesure sélectionnée sont affichés directement.

Commande du diaphragme iris

1. Utilisez les touches de commande du diaphragme iris pour ouvrir et fermer le diaphragme iris. Les effets sur la profondeur de champ sont affichés sur le Leica SmartTouch™ dans «Profondeur» (profondeur de champ).

Mesure avec la mire

La mire optionnelle (n° de ref. 10450054) permet d'effectuer des mesures simples directement à l'aide du Leica SmartTouch™.

Mesure avec la mire

1. Placez la mire dans l'oculaire.
2. Appuyez sur l'onglet «Focus/Zoom» dans le Leica SmartTouch™.
3. Appuyez sur l'icône de la mire circulaire.
4. Zoomer sur l'échantillon à mesurer de manière à ce qu’il remplisse aussi précisément que possible le petit ou le grand cercle de la mire.
5. Lisez la valeur mesurée sur le Leica SmartTouch™. Le Leica SmartTouch™ indique à la fois les résultats des mesures du grand cercle (à gauche) et du cercle plus petit. Les valeurs correspondent aux rayons dans le plan objet.

Déplacement de la tête de rotation

Le Leica SmartTouchTM permet de déplacer la tête de rotation du Leica DVM5000 dans la position souhaitée.

Déplacer la tête de rotation

1. Appuyez sur l'onglet «Focus/Zoom» dans le Leica SmartTouch™.
2. Appuyez sur les flèches supérieures pour définir la vitesse de rotation.
3. Appuyez sur les flèches inférieures pour tourner la tête de rotation.

Modification de la vitesse de course

1. Appuyez sur l'onglet «Platine» pour afficher les réglages de la platine motorisée à mouvements croisés.
2. Appuyez sur les boutons «Vitesse» pour choisir le réglage «Lent», «Rapide» ou «Auto».

Le réglage «Lent» déplace la platine lentement. Il est particulièrement adapté pour un travail avec un grossissement élevé. Le réglage «Rapide» déplace la platine plus rapidement. Il est particulièrement adapté pour un travail avec un faible grossissement ou pour déplacer rapidement un échantillon éloigné. Le réglage «Auto» adapte la vitesse au grossissement défini. Il est particulièrement adapté à des changements fréquents de grossissement. Le principe suivant s'applique : grossissement élevé = déplacement lent - grossissement faible = déplacement rapide.

La platine peut être également déplacée avec le bouton rotatif double.

Modification des coordonnées de référence

Les coordonnées de la platine motorisée à mouvements croisés se réfèrent à l'angle inférieur gauche de la platine ou à un point zéro défini par l'utilitaire.

Modification des coordonnées de référence

• Point de référence relatif (icône droite) : indique la distance entre la position actuelle et le point zéro défini par l'utilisateur.

suite page suivante)

1. Appuyez sur l'onglet «Platine».
2. Appuyez sur le procédé de mesure souhaité:
3. Point de référence absolu (icône gauche) : indique la distance entre l'angle inférieur gauche et la position actuelle.

Définition manuelle du point zéro

Pour mesurer la distance entre deux positions, procédez comme suit:

1. Déplacez la platine motorisée à mouvements croisés «ISOPro» à la position qui doit constituer le point zéro.
2. Appuyez sur le bouton à double flèche afin de définir cette position comme point zéro.
3. Déplacez la platine à mouvements croisés dans la nouvelle position. La distance au point zéro définit manuelle s'affiche.

Changement du système de coordonnées

Pour le système de coordonnées, vous pouvez choisir entre le système de coordonnées cartésien et la représentation polaire.

Changement du système de coordonnées

1. Appuyez sur l'onglet «Platine».
2. Appuyez sur le système de coordonnées souhaité dans la zone «Platine»:
3. Coordonnées cartésiennes (icône gauche) : indique la distance entre l'angle intérieur gauche et la position actuelle à partir de l'axe X/Y.
4. Coordonnées polaires (icone droite) : indique la distance à partir du rayon et de l'angle.

L'affichage sous forme de coordonnées polaires peut également être utilisé pour des mesures de distance simples.

Mesure via les coordonnées polaires

La représentation polaire permet également d'effectuer des mesures de distance simples.

Mesure via les coordonnées polaires

1. Choisissez la représentation des coordonnées polaires.
2. Déplacez la platine motorisée à mouvements croisés Leica «IsoPro» à la première position de mesure.
3. Placez le point de référence sur « zéro » en appuyant sur le bouton à double flèche.
4. Déplacez la platine motorisée à mouvements croisés à la deuxième position de mesure.

Vous pouvez maintenant lire la distance effectuée sur le Leica SmartTouch™ dans la rubrique «Rayon».

Choix de la source lumineuse

La zone inférieure de l'affichage change en fonction de la source lumineuse. Seules sont affichées les sources lumineuses réellement connectées.

Choix de la source lumineuse

1. Appuyez sur l'onglet «Lumière».
2. Appuyez sur la source lumineuse souhaitée dans la zone supérieure.

Icônes des sources lumineuses

1. Éclairage fluorescent
2. Socle de diascopie TL RCI
3. LED5000 MCI
4. LED5000 RL-80/48
5. LED5000 CXI
6. LED3000 RL
7. LED3000 NVI
8. LED5000 HDI

Régler l'éclairage

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icone de la source de lumière Fluorescence.
3. Appuyez sur l'icône de l'obturateur de fluorescence pour l'ouvrir.
4. Réglez la luminosité.

Le contrôle de la luminosité est assuré par le FIM (Fluorescence Intensity Manager). Il s'agit d'un diaphragme avec lequel la quantité de lumière est modulée. L'ouverture du FIM est affichée sur le Leica SmartTouch™.

Changement des filtres

L'éclairage et la roue filtres peuvent être commandés via le Leica SmartTouch™. Les filtres sont codés de manière à ce que l'intitulé corresponde toujours au filtre en place. Un tiroir à filtre vide est indiqué par un tiret (-).

Lors de l'utilisation d'un stéréomicroscope Leica M165FC, les filtres et l'obturateur ne peuvent être modifiés via le Leica SmartTouch™. Le type et la position des filtres sont cependant reconnus et indiqués par le Leica SmartTouch™.

1. Appuyez sur le filtre souhaité afin de le faire basculer dans le chemin optique.

Régler l'éclairage

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED5000 CXI.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.

Régler l'éclairage

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED3000 NVI.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.

Commande de l'éclairage annulaire leica LED5000 3000

Pour le Leica LED3000 RL («Ring Light»), la luminosité et différents scénarios d'éclairage peuvent être contrôlés via le Leica SmartTouch™.

Régler l'éclairage

1. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.
2. Appuyez sur une des icônes des scénarios déclairage pour adapter l'éclairage à vos besoins.

Les scénarios d'éclairage préréglés ne peuvent être modifiés.

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED3000 RL.
3. Activez l'éclairage.

Commande du socle de diascopie leica TL RCI

La quantité de lumière peut être régée de deux manières pour le socle de diascopie Leica «TL RCI».

Si la luminosité est contrôlée via l'intensité lumineuse, la température de couleur sera modifiée avec la luminosité. Si la luminosité est contrôlée via un diaphragme mécanique, la température de couleur reste constante. Lors de l'utilisation d'une caméra numérique Leica, aucune balance des blancs supplémentaire n'est requise.

Régler l'éclairage

La température de couleur est modifiée en même temps que la luminosité. La température de couleur actuelle est affichée par le Leica SmartTouch™.

suite page suivante)

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du socle de diascopie.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.

Commande du socle de diascopie leica TL RCI (suite)

Modification de la quantité de lumière

1. Activez l'éclairage.
2. Appuyez sur l'icône de l'iris pour régler la luminosité par l'ouverture du diaphragme.

La température de couleur reste constante quelle que soit la luminosité. La taille de l'ouverture du diaphragme est affichée par le Leica SmartTouch™ sous «TL CCIC» («Constant Color Intensity Control»).

Commande du leica LED5000 MCI

Pour le Leica LED5000 MCI («Multi Contrast Illumination»), la luminosité et différents scénarios d'éclairage peuvent être contrôlés via le Leica SmartTouch™.

Régler l'éclairage

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED5000 MCI.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.

La luminosité sélectionnée est indiquée sur le côté droit de l'écran.

1. Appuyez sur une des icônes des scénarios d’éclairage pour adapter l’éclairage à vos besoins.

Les scénarios d'éclairage préreglés ne peuvent être modifiés.

Commande de l'éclairage annulaire leica LED5000 rl-80/48

Pour le Leica LED5000 RL («Ring Light»), la luminosité et différents scénarios d'éclairage peuvent être contrôlés via le Leica SmartTouch™.

Régler l'éclairage

La luminosité sélectionnée est indiquée sur le côté droit de l'écran.

1. Appuyez sur une des icônes des scénarios d’éclairage pour adapter l’éclairage à vos besoins.

Les scénarios d'éclairage préréglés ne peuvent être modifiés.

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED5000 RL.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.

Commande du leica LED5000 HDI

Pour le Leica LED5000 RL («Ring Light»), la luminosité et différents scénarios d'éclairage peuvent être contrôlés via le Leica SmartTouch™.

Régler l'éclairage

1. Appuyez sur l'onglet «Lumière».
2. Appuyez dans la zone supérieure sur l'icône du Leica LED5000 HDI.
3. Activez l'éclairage.
4. Appuyez sur l'icône lampe pour régler l'intensité de la lumière.
5. Appuyez sur une des icônes des scénarios déclairage pour adapter l'éclairage à vos besoins.

Information concernant les touches mémoires

Le Leica SmartTouch™ dispose de quatre touches hardware auxquelles peut être affectée presque n'importe quelle fonction. La fonction attribuée est affichée dans la partie inférieure de l'écran tactile.

Programmation des touches mémoires

À chacune des quatre touches peut être attribuée une fonction quelconque du LeicaSmartTouchTM.

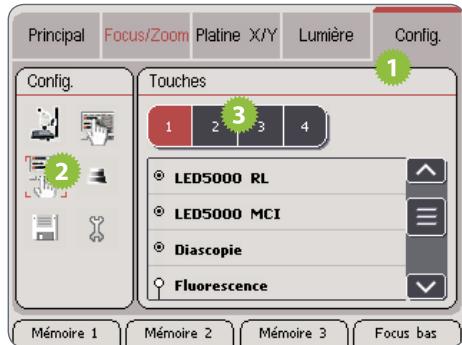

Programmer la touche mémoire

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton de programmation des touches mémoires.
3. Appuyez sur l'emplacement mémoire souhaité (1 à 4).

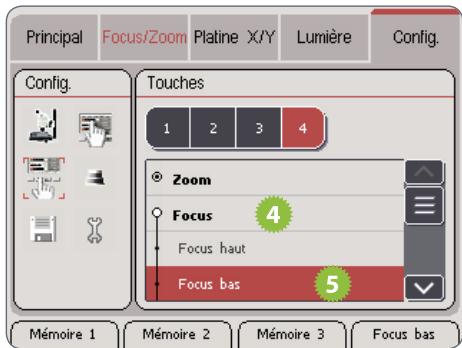

4. Appuyez sur un appareil ou une catégorie pour afficher les commandes possibles.

1. Appuyez sur une commande que vous souhaitez affecter à la touche sélectionnée.

suite page suivante)

Programmation des touches mémoires (suite)

La touche au bas de l'écran tactile change de nom pour afficher la programmation actuelle.

1. Pour configurer une autre touche mémoire, appuyez sur l'emplacement mémoire souhaité et répétez les étapes 3 à 5.

Programmation rapide d'une touche mémoire

Si vous souhaitez par exemple configurer la touche mémoire 2 sans passer par les menus, procédez comme suit :

1. Appuyez sur la touche que vous souhaitez programmer sur l'écran tactile pendant 3 secondes. Le Leica SmartTouchTMonne automatiquement à la configuration des touches.
2. Attribuez la fonction souhaitée à la touche comme décrit.

Liste des commandes pour les touches mémoires

Zoom
Agrandir	Agrandit l'affichage (zoom)
Réduire	Réduit l'affichage (zoom)
Avance +	Passe à la position click-stop suivante
Avance -	Passe à la position click-stop précédente
Ouverture iris	Ouvre l'iris (= profondeur de champ faible, mais lumière accrue)
Fermeture iris	Ferme l'iris (= grande profondeur de champ, mais luzère réduite)
Focus
Focus vers le haut	Monte à grands pas la colonne à mise au point
Focus vers le bas	Descend à grands pas la colonne à mise au point
Focus rapide	Enclenché la vitesse focus «rapide»
Focus auto	Enclenché la vitesse focus «auto»
Focus lent	Enclenché la vitesse focus «lente»
Focus abs./rel.	Change l'affichage du focus entre «absolu» et «relatif»
Focus ref.	Fixe la position actuelle du focus sur la valeur «0»
Focus micro
Focus micro vers le haut	Monte à petits pas la colonne à mise au point

Liste des commandes pour les touches mémoires (suite)

Focus micro vers le bas	Descend à petits pas la colonne à mise au point
X/Y Stage
Platine X+	Déplace la platine motorisée à mouvements croisés vers la gauche
Platine X-	Déplace la platine motorisée à mouvements croisés vers la droite
Platine Y+	Déplace la platine motorisée à mouvements croisés vers l'arrière
Platine Y-	Déplace la platine motorisée à mouvements croisés vers l'avant
Platine rapide	Enclenche la vitesse de déplacement «rapide»
Platine auto.	Enclenche la vitesse de déplacement «auto»
Platine lente	Enclenche la vitesse de déplacement «lente»
Platine abs./rel.	Change l'affichage des coordonnées pour la platine motorisée à mouvements croisés entre «absolues» et «relatives
Platine ref.	Donne à la position actuelle de la platine motorisée à mouvements croisés la valeur «0»
Coord. Platine	Commute la représentation des coordonnées entre cartésienne et polaire
LED5000 RL-80/48
RL on/off	Active et désactive l'éclairage annulaire LED5000 RL-80/48
RL +	Augmente la luminosité
RL -	Diminue la luminosité
RL #1-11	Feuillité les scénarios d'éclairage de 1 à 11

Liste des commandes pour les touches mémoires (suite)

RL #1 ... RL #11	Active directement le scenario d'éclairage 1 à 11
LED5000 MCI
MCI on/off	Active et désactive l'éclairage multicontraste Leica LED5000 MCI
MCI +	Augmente la luminosité
MCI -	Diminue la luminosité
MCI #1-5	Feuillée les scenarios d'éclairage de 1 à 5
MCI #1 ... MCI #5	Active directement le scenario d'éclairage 1 à 5
CXI
CXI on/off	Active et désactive l'éclairage coaxial Leica CXI
CXI +	Augmente la luminosité
CXI -	Diminue la luminosité
LED3000 NVI

Liste des commandes pour les touches mémoires (suite)

NVI on/off	Active et déactive l'éclairage Leica LED3000 NVI
NVI +	Augmente la luminosité
NVI -	Diminue la luminosité
Diascopie
Obturator DL	Active et déactive l'éclairage du socle de diascopie
Commut. DL/FL	Modifie l'état du socle de diascopie et de l'obturator de la fluorescence
Temp. coul. DL +	Augmente la tension de la lampe
Temp. coul. DL -	Diminue la tension de la lampe
Luminosite DL +	Ouvre le diaphragme CCIC
Luminosite DL -	Ferme le diaphragme CCIC
Fluorescence
Filtre 1	(Fluorescence) Tourne la roue à filtres directement dans la position de filtre 1 à 4
...
Filtre 4
Obturator FL	Ouvre et ferme l'obturator de l'éclairage fluorescent
FIM +	Augmente la luminosité en ouvrant le FIM (Fluorescence Intensity Manager)

Liste des commandes pour les touches mémoires (suite)

FIM -	Réduit la luminosité en fermant le FIM
Filtre à gauche	Remplace le filtre actuel par celui situé à sa gauche
Filtre à droite	Remplace le filtre actuel par celui situé à sa droite
Caméra
Photo	Prend une photographie avec laamera numérique Leica connectée (pour cela, la suite logicielle Leica Application Suite doit être lancée).
Vidéo	Démarre le tournée d'une série de film avec laamera numérique Leica connectée (Pour cela, Leica Application Suite doit être chargée et équipée du module optionnel «Movie»). Pour arrêter, appuyer une deuxieme fois sur le bouton.
Mémoire
Mémoire +	Le déplacement vers les positions mémoire se fait par incrémentation
Mémoire -	Le déplacement vers les positions mémoire se fait par déprémentation
Mémoire 1	Déplacement en position mémoire 1
Mémoire 2	Déplacement en position mémoire 2
Mémoire 3	Déplacement en position mémoire 3
Mémoire 4	Déplacement en position mémoire 4
Mémoire 5	Déplacement en position mémoire 5

Information concernant le bouton rotatif double

Le bouton rotatif double est composé de deux boutons, chacun d'entre eux pouvant être affectés de deux fonctions différentes. Quatre fonctions programmables sont donc disponibles en tout. Le commutateur se trouve à l'extrémité supérieure du bouton rotatif double. Il permet de passer d'un bouton à l'autre. Si les boutons rotatifs ne sont pas doublement programmés, une fonction peut être affectée au commutateur.

Commutateur Bouton rotatif supérieur Bouton rotatif inférieur

Affectation d'une fonction aux boutons rotatifs

Deux fonctions différentes peuvent être affectées à chaque bouton.

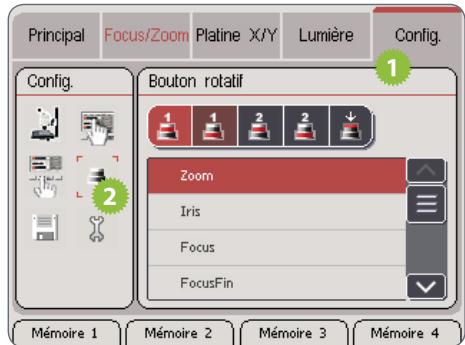

Programmation de la première fonction

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton de programmation du bouton rotatif double.
3. Appuyez sur une de ces deux icônes pour sélectionner le bouton rotatif souhaité.

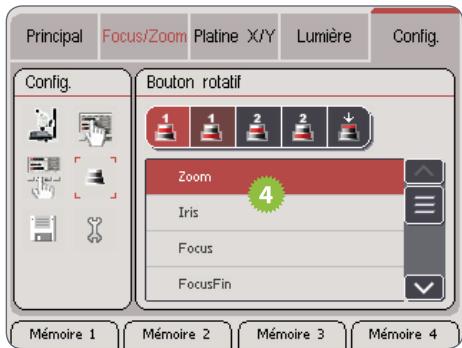

1. Appuyez sur une commande que vous souhaitez affecter au bouton rotatif sélectionné.

suite page suivante)

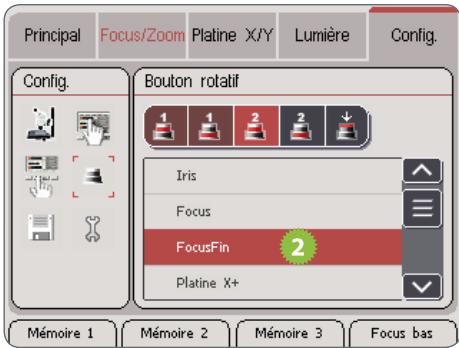

Programmation de la deuxième fonction

1. Appuyez sur une des deux icônes suivantes pour sélectionner le bouton rotatif souhaité.

1. Appuyez sur une commande que vous souhaitez affecter au bouton rotatif sélectionné.

Commuter entre les deux fonctions

1. Appuyez brièvement une fois sur le commutateur pour passer de la programmation 1 à la programmation 2 (et inversement).

Liste des commandes des : bouton rotatif

Nom	Fonction
Zoom	Modifie le facteur de grossissement (zoom)
Iris	Oùvre et ferme l'iris
Focus	Commande le focus global
Focus micro	Commande le focus micro
Platine X+	Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, la platine motorisée à mouvements croisés se déplace vers la gauche.
Platine Y+	Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, la platine motorisée à mouvements croisés se déplace vers l'arrière.
Platine X-	Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, la platine motorisée à mouvements croisés se déplace vers la droite.
Platine Y-	Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, la platine motorisée à mouvements croisés se déplace vers l'avant.
TL CT	Commande la luminosité de la lampe du socle de diascopie
TL CCIC	Commande l'ouverture de l'obturator dans le socle de diascopie
FIM	Commande la luminosité de l'éclairage fluorescent
LED5000 RL-80/48	Commande la luminosité de l'éclairage annulaire Leica LED5000 RL-80/48
LED5000 MCI	Commande la luminosité de l'éclairage multicontraste LED5000 MCI
LED5000 CXI	Commande la luminosité de l'éclairage coaxial
LED3000 NVI	Commande la luminosité du LED5000 NVI (Near Vertical Illumination)

Affectation d'une fonction au commutateur

Si vous n'avez pas besoin du deuxième niveau du bouton rotatif, vous pouvez affecter une fonction au commutateur du bouton rotatif double. Vous disposerez ainsi de trois fonctions en tout :

bouton rotatif 1 + bouton rotatif 2 + commutateur

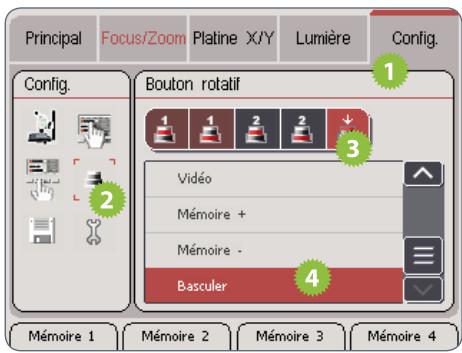

Programmation du bouton rotatif

1. Appuyez sur l'onglet «Config».
2. Appuyez sur le bouton de programmation du bouton rotatif double.
3. Appuyez sur l'icône du commutateur pour le sélectionner.
4. Appuyez sur une commande que vous souhaitez affecter au commutateur.

Si vous souhaitez à nouveau utiliser le commutateur pour changer de niveau de commande, donnez-lui l'ordre de « basculer ».

Liste des commandes des : commutateur

Nom	Fonction
Vitesse focus	Change la vitesse focus entre «Rapide», «Lente» et «Auto»
Focus abs./rel.	Change l'affichage de focus entre «absolu» et «relatif»
Focus ref.	Fixe la position actuelle de focus sur la valeur «0»
Vitesse Platine	Change la vitesse de déplacement de la platine motorisée à mouvements croisés entre «Rapide», «Lente» et «Auto»
Platine abs./rel.	Change l'affichage des coordonnées pour la platine motorisée à mouvements croisés entre «absolues» et «relatives»
Platine ref.	Donne à la position actuelle de la platine motorisée à mouvements croisés la valeur «0»
Coord. Platine	Commute la représentation des coordonnées entre cartésienne et polaire
RL on/off	Active et désactive l'éclairage annulaire Leica LED5000 RL-80/48
RL #1-11	Change de scenario d'éclairage de l'éclairage annulaire Leica LED5000 RL-80/48
MCI on/off	Active et désactive l'éclairage multicontraste Leica LED5000 MCI
MCI #1-5	Change de scenario d'éclairage de l'éclairage multicontraste Leica LED5000 MCI
CXI on/off	Active et désactive l'éclairage coaxial Leica CXI
NVI on/off	Active et désactive l'éclairage Leica LED3000 NVI
Obturator DL	Active et désactive l'éclairage du socle de diascopie

Liste des commandes: commutateur (suite)

Nom	Fonction
Commut. DL/FL	Passe de l'obturator du socle de diascopie ou à celui de la fluorescence et inversement.
Obturator FL	Ouvre et ferme l'obturator de l'éclairage fluorescent
Filtre à gauche	Tourne la roue à filtres de fluorescence d'une position vers la gauche
Filtre à droite	Tourne la roue à filtres de fluorescence d'une position vers la droite
Photo	Prend une photographie avec laamera numérique Leica connectée (pour cela, la suite logicielle Leica Application Suite doit être lancée).
Vidéo	Démarre le tournée d'une série de film avec laamera numérique Leica connectée (pour cela, Leica Application Suite doit être chargée et équipée du module optionnel «Movie»). Pour arrêter, appuyer une deuxième fois sur le bouton.
Mémoire +	Passe à la prochaine position mémoire programmée
Mémoire -	Passe à la position mémoire programmée précédente
Commutation	Commute entre les deux niveaux de commande du bouton rotatif

Enregistrement de scénarios

Le Leica SmartTouch™ peut enregistrer jusqu'à 5 scénarios reproductibles ultérieurement sur simple pression de bouton. En font partie le focus, la position de la platine, le filtrage de fluorescence et bien plus.

Si l'iris et le zoom sont codés mais non automatisés, il vous sera demandé pour l'appel d'un scénario, de régler manuellement la position enregistrée. La valeur de la position enregistrée et celle de la position actuelle sont également affichées sur l'écran tactile.

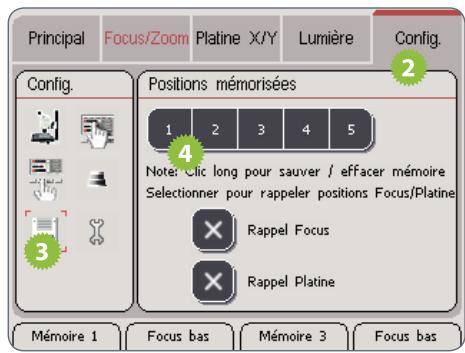

Enregistrer un scénario

1. Ajuster par exemple le zoom, la position de la platine ou la roue à filtres comme vous aimeriez les enregistrer.
2. Appuyez sur l'onglet «Config».
3. Appuyez sur l'icône de programmation des touches mémoires.
4. Appuyez pendant 3 secondes sur l'emplacement mémoire auquel vous souhaitez attribuer le scénario actuel.

La couleur d'une touche indique si l'emplacement mémoire a déjà été programmé pour un scenario :

1. Emplacement mémoire libre
2. Emplacement mémoire programme
3. Emplacement mémoire programme et actif

Appel via l'écran tactile

1. Appuyez sur l'onglet «Config».
2. Appuyez sur l'icône de programmation des touches mémoires.
3. Appuyez sur l'emplacement mémoire souhaité.

Appel via les touches hardware

Le plus simple est d'afficher les scénarios souvent utilisés via les touches hardware du Leica SmartTouch™.

1. Enregistrez un scénario comme décrit page 80.
2. Appuyez sur l'onglet «Config.».
3. Appuyez sur l'icone de configuration des boutons.
4. Appuyez sur le bouton souhaité.
5. Sélectionnez sous «Mémoire» l'emplacement mémoire contenant le scénario souhaité.

Mesures de sécurité pour le focus et la platine

Le focus et/ou la position platine peut être exclus de la programmation. Cela permet d'éviter que l'objectif entre en collision avec un échantillon haut lorsque vous appelez une mémoire qui descend l'objet loin. De plus, cela évite que la platine motorisée à mouvements croisés modifie sa position lors de l'appel d'un scenario.

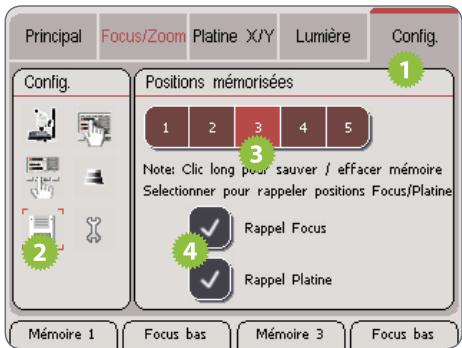

Exclure le focus et/ou la platine

1. Appuyez sur l'onglet «Config».
2. Appuyez sur l'icône de programmation des touches mémoires.
3. Appuyez sur l'emplacement mémoire programme.
4. Appuyez sur «Rappel Focus» et/ou «Rappel Platine» pour exclure la commande de ces deux composants via la mémoire.
