Type d'appareil	Reflex mono objectif
Marque	LEICA
Modèle	R9
Dimensions (L x H x P)	158 x 101 x 62 mm
Poids	790 g (sans module numérique)
Alimentation	2 piles lithium 3V type CR2
Monture d'objectif	Baïonnette Leica R avec contacts électriques
Objectifs compatibles	Leica R de 15 à 800 mm, LEICAFLEX/SL/SL2 avec came R
Mesure d'exposition	Sélective (7 mm), multizone (6 zones), intégrale pondérée
Modes d'exposition	Manuel (M), Priorité diaphragme (A), Programme (P), Priorité obturation (T), Flash TTL (F)
Plage de vitesses d'obturation	16 s à 1/8000 s en demi valeurs, pose B
Synchronisation flash	X = 1/250 s, synchronisation 1er/2ème rideau, HSS possible
Viseur	Pentaprisme fixe, High-Eyepoint, correction dioptrique ±2 dpt
Champ du viseur	93 % (96 % x 97 %) de la surface du film
Grossissement du viseur	0,75x avec objectif 50 mm à l'infini
Transport du film	Manuel (levier) ou motorisé (MOTOR-WINDER 2 im/s, MOTOR-DRIVE 4,5 im/s)
Matériaux du boîtier	Capot magnésium moulé, châssis aluminium, fond polycarbonate renforcé
Correction d'exposition	±3 diaphragmes en demi valeurs
Bracketing automatique	Avec LEICA MOTOR-DRIVE R8/R9
Affichages	Viseur ACL, écran dorsal ACL rétroéclairé, capot digital

FOIRE AUX QUESTIONS - R9 LEICA

Comment changer les piles du Leica R9 ?

Ouvrez le compartiment des piles situé sous l'appareil. Insérez deux piles lithium 3V de type CR2 en respectant la polarité. Refermez le compartiment. L'écran dorsal doit s'allumer.

Quels objectifs sont compatibles avec le Leica R9 ?

Tous les objectifs à baïonnette Leica R sont compatibles, y compris les objectifs LEICAFLEX/SL/SL2 munis d'une came R. La gamme va de 15 mm à 800 mm.

Comment régler la mesure d'exposition ?

Utilisez le sélecteur des modes d'exposition pour choisir entre mesure sélective, multizone ou intégrale pondérée. Pour la mesure sélective, la zone de 7 mm est marquée dans le viseur.

Que signifie le symbole flash clignotant dans le viseur ?

Le symbole flash clignotant indique que le flash est en charge ou qu'une condition de flash est requise. S'il brille constamment, le flash est prêt.

Comment utiliser le bracketing automatique ?

Le bracketing automatique est disponible avec le moteur LEICA MOTOR-DRIVE R8/R9. Il permet de prendre une série de vues avec des expositions différentes automatiquement.

Quelle est la vitesse de synchronisation flash ?

La vitesse de synchronisation flash est de 1/250 s. En mode HSS, vous pouvez synchroniser des temps plus courts (1/350 à 1/8000 s) avec un flash compatible et l'adaptateur SCA-3502M3.

Comment nettoyer le boîtier du Leica R9 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants. Pour le viseur, utilisez un pinceau ou une soufflette. Ne touchez pas le miroir.

Comment effectuer une surimpression ?

Activez le mode surimpression via les commandes. Il n'y a pas de limite au nombre d'expositions multiples et le film n'avance pas. Le compteur de vues ne s'incrémente pas.

Comment utiliser le retardateur ?

Le retardateur offre deux délais : 2 secondes et 12 secondes. Sélectionnez-le et appuyez sur le déclencheur. Une DEL rouge clignote pour indiquer le compte à rebours.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord les piles. Remplacez-les si nécessaire. Assurez-vous que le commutateur général est en position de marche. Si le problème persiste, contactez le service après-vente Leica.

MODE D'EMPLOI R9 LEICA

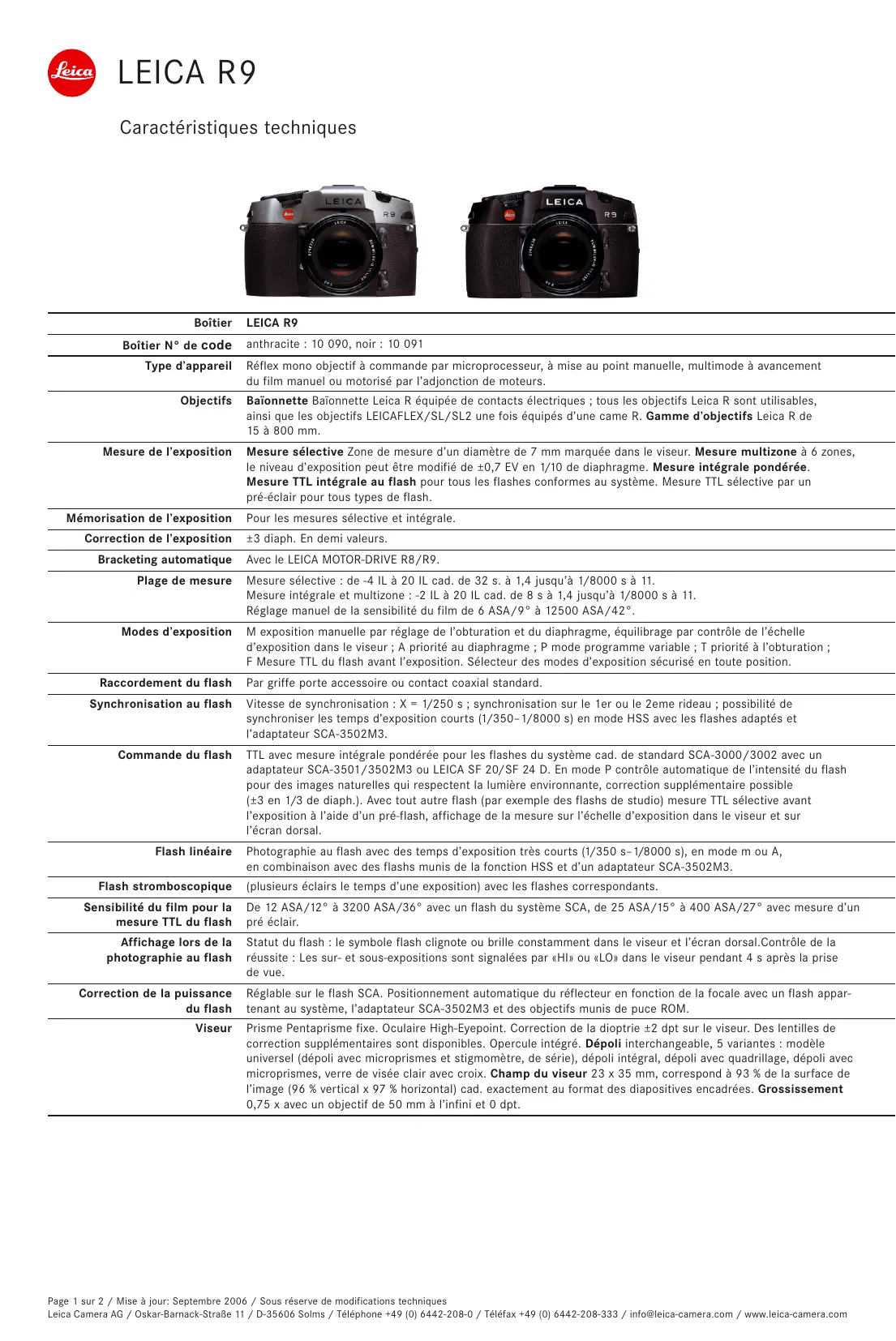

Caractéristiques techniques

Boitier	LEICA R9
Boitier N° de code	anthracite : 10 090, noir : 10 091
Type d'appareil	Réflex mono objectif à commande par microproessesur, à mise au point manuelle, multimode à avancement du film manuel ou motorisé par l'adjonction de moteurs.
Objectifs	Baïonnette Baïonnette Leica R équipée de contacts électriques ; tous les objectifs Leica R sont utilisables, ainsi que les objectifs LEICAFLEX/SL/SL2 une fois équipés d'unecame R. Gamme d'objectifs Leica R de 15 à 800 mm.
Mesure de l'exposition	Mesure sélective Zone de mesure d'un diamètre de 7 mm marquee dans le viseur. Mesure multizone à 6 zones, le niveau d'exposition peut être modifié de ±0,7 EV en 1/10 de diaphragme. Mesure intégrale pondérée. Mesure TTL intégrale au flash pour tous les flashes conformes au système. Mesure TTL sélective par un pré-eclair pour tous types de flash.
Mémorisation de l'exposition	Pour les mesures sélective et intégrale.
Correction de l'exposition	±3 diaph. En demi valeurs.
Bracketing automatique	Avec le LEICA MOTOR-DRIVE R8/R9.
Plage de mesure	Mesure sélective : de -4 IL à 20 IL cad. de 32 s. à 1,4 jusqu'à 1/8000 s à 11. Mesure intégrale et multizone : -2 IL à 20 IL cad. de 8 s à 1,4 jusqu'à 1/8000 s à 11. Réglage manuel de la sensibilité du film de 6 ASA/9° à 12500 ASA/42°.
Modes d'exposition	M exposition manuelle par réglage de l'obturation et du diaphragme, équilibrage par contrôle de l'échelle d'exposition dans le viseur ; A priorité au diaphragme ; P mode programme variable ; T priorité à l'obturation ; F Mesure TTL du flash avant l'exposition. Sélecteur des modes d'exposition sécurisé en toute position.
Raccordement du flash	Par griffe porte accessoire ou contact coaxial standard.
Synchronisation au flash	Vitesse de synchronisation : X = 1/250 s ; synchronisation sur le 1er ou le 2eme ridesau ; possibilité de synchroniser les temps d'exposition courts (1/350-1/8000 s) en mode HSS avec les flashes adaptés et l'adaptateur SCA-3502M3.
Commande du flash	TTL avec mesure intégrale pondérée pour les flashes du système cad. de standard SCA-3000/3002 avec un adaptateur SCA-3501/3502M3 ou LEICA SF 20/SF 24 D. En mode P contrôle automatique de l'intensité du flash pour des images naturelles qui respectent la lumière environnante, correction supplémentaire possible (±3 en 1/3 de diaph.). Avec tout autre flash (par exemple des flashes de studio) mesure TTL sélective avant l'exposition à l'aide d'un pré-flash, affichage de la mesure sur l'échelle d'exposition dans le viseur et sur l'écran dorsal.
Flash linéaire	Photographie au flash avec des temps d'exposition très courts (1/350 s-1/8000 s), en mode m ou A, en combinaison avec des flashes munis de la fonction HSS et d'un adaptateur SCA-3502M3.
Flash stromboscopique	(plusieurs éclairs le temps d'une exposition) avec les flashes correspondants.
Sensibilité du film pour la mesure TTL du flash	De 12 ASA/12° à 3200 ASA/36° avec un flash du système SCA, de 25 ASA/15° à 400 ASA/27° avec mesure d'un pré éclair.
Affichage lors de la photographie au flash	Statut du flash : le symbole flash clignote ou brille constamment dans le viseur et l'écran dorsal.Contrôle de la réussite : Les sur- et sous-expositions sont signalées par «HII» ou «LO» dans le viseur pendant 4 s après la prise de vue.
Correction de la puissance du flash	Réglable sur le flash SCA. Positionnement automatique du réflècteur en fonction de la focale avec un flash appartenant au système, l'adaptateur SCA-3502M3 et des objectifs munis de puce ROM.
Viseur	Prisme Pentaprisme fixe. Oculaire High-Eyepoint. Correction de la dioptrie ±2 dpt sur le viseur. Des lentilles de correction supplémentaires sont disponibles. Opercule intégré. Dépoli interchangeable, 5 variaçents : modèle universal (dépoli avec microprismes et stigmomètre, de série), dépoli intégral, dépoli avec quadrillage, dépoli avec microprismes, verre de visée clair avec croix. Champ du visueur 23 x 35 mm, correspond à 93 % de la surface de l'image (96 % vertical x 97 % horizontal) cad. exactement au format des diapositives encadrées. Grossoissement 0,75 x avec un objectif de 50 mm à l'infini et 0 dpt.
Affichage	Viseur ACL sur une ligne avec : avertissement de dépassement de la zone de mesure ; correction de l'exposition ou réglage manuel de la sensibilité du film différent du codage DX ; méthode de mesure et mémorisation de l'exposition ; statut du flash et témoin de bonne exposition au flash ; correction de l'exposition au flash ; mode d'exposition/programme ; diaphragme par demi valeurs, échelle d'exposition pour balance manuelle, correction de l'exposition, bracketing et fonction flashmère ; vitesse d'obturation ou signal de sur- ou sous-exposition, signal pour poses longues ou combinaisons impossibles ; compteur de vues avec affichage pour les expositions multiples, bracketing et film mal engagé. Capot compteur de vues digital A l'avant DEL pour le déclencher à retardement. A l'arrière ACL rétroéclairé avec statut des piles ; symbole flash ; affichage en clair de la sensibilité du film, correction de l'exposition, comparaison lumière ambiente/flash avec la fonction flash-mètre, compte à rebours pour déclenchement à retardement, avertissement de sur- ou sous-exposition et erreur ; compteur de vues avec affichage pour expositions multiples/surimpressions, bracketing automatique, erreur de chargement du film et de remboinage du film (dernière fonction seulement avec LEICA MOTOR-WINDER R8/R9 et LEICA MOTOR-DRIVE R8/R9).
Obturator et déclenchement	Obturator à lamelles métalliques horizontales, contrôle par microproesseur. Vitesses d'obturation en réglage manuel de 16 à 1/8000 s en demi valeurs, B pour poses longues, vitesse de synchronisation au flash X = 1/250 s, en mode automatique en continu de 32 à 1/8000 s pour tous les programmes. Déclencheur à trois paliers : activation - mémorisation de la mesure d'exposition - déclenchement. Pas de vis standard pour raccarder des déclencheurs couples manuels. Déclencheur à retardement deux retardements, 2 ou 12 s, DEL rouge clignotant pour signaler le déclenchement. Miroir mobile à transmission partielle,Traitement 17 couches appliqué sous vide (70 % de reflexion, 30 % de transmission). Relevage du miroir un levier séparé permet de remonter le miroir et fermer le diaphragme de l'objet en pressant l'obturator, ce n'est que lors de la deuxieme pression que la photo est prise et que le miroir redescend.
Transport du film	Charge ment simple et rapide par amorgage automatique du film. Avancement manuel par levier d'armament rapide ou motorisé avec le LEICA MOTOR-WINDER R8/R9 (2 images/s) ou le LEICA MOTOR-DRIVE R8/R9 (une image à la fois ou rafales : 4,5 images/s et 2 images/s). Lucarne de contrôle de l'avancement. Remboinage manuel avec la manivelle ou motorisé avec le LEICA MOTOR-WINDER R8/R9 ou le LEICA MOTOR-DRIVE R8/R9. Compteur de vues dans le viseur, sur l'écran dorsal et intégré dans le capot, remise à zéro automatique à l'ouverture de l'appareil. Surimpressions/exposions multiples aucune limite, pas de déplacement du film ni avancement du compteur de vues.
Boitier	Matériaux Capot en magnésium moulé sous pression, peinture noire ou anthracite. Chàssis en-aluminium, le socle en aluminium pour fixation des trépieds est partie prerante du chàssis. Fond en polycarbonate renforcé aux fibres de verre avec revêtement caoutchuc. Levier de test de profondeur de champ ferme le diaphragme de l'objetif à la valeur sélectionnée et permet de déclencher l'éclair de flash nécessaire à la mesure en mode F. Pas de vis pour trépieds A 1/4 (1/4") DIN et deuxieme pas de vis d'alignement selon norme DIN 4503 (filage en acier dans les deux cas). Dos Ecran ACL illuminaire pour affichage de diverses fonctions (voir ci-dessus), lucarne d'identification du film, lucarne de vérification de l'avancement du film. Tension 6 V. Alimentation Deux piles 3 V au lithium de type CR2. Contrôle de chargement des pires par l'affichage de l'écran dorsal.
Dimensions (L x H x P)	158 x 101 x 62 mm
Poids	790 g (avec LEICA DIGITAL-MODUL-R 1.395 g)
