MODE D'EMPLOI R4S LEICA
Dans le monde entier.
= marque déposée
Soucieux de perfectionner sans cesse nos fabrications, nous nous réservons le droit d'en modifier sans préavis les caractéristiques.
No d'article
111-169
Nous vous souhaitons beaucoup de succès et de joie en photographiant avec notre nouvel appareil LEICA.
Un service supplémentaire vous est assuré par :
Service après-vente
Le Service Après-vente de no se tient à votre disposition.
Dans le passeport LEICA, joint à chaque appareil, vous trouverez la liste de Leitz.
En cas d'incident de fonctionnement, la garantie internationale Leitz sera appliquée.
Table des matières Pages Verre dépoli à quadrillage 31 Description 4 Verre clair avec réticule 31 Fixation de la courroie 6 Lentilles correctrices 32 Montage d'un objectif 7 Œillère 32 Démontage d'un objectif 7 Occultation de l'oculaire 33 Mise en place et contrôle des piles 8 Expositions multiples 33 Levier d'armement rapide 10 Synchronisation des flashes 34 Réglage de rapidité de film 10 Commutation automatique sur "X" 35 Chargement de l'appareil 11 Levier de profondeur de champ 36 Déclenchement de l'appareil 11 Échelle de profondeur de champ 36 Mise en circuit du système d'exposition 14 Déclencheur à retardement 37 Les méthodes commutables de mesure de Parasoleils 37 15 Diaphragme à présélection 38 La mesure intégrale à grand champ Leitz 16 LEICA R 38 La mesure sélective Leitz 16 Comment tenir correctement l'appareil 39 Corrections de l'exposition 17 Filtres 40 Sensibilité du posemètre 18 Utilisation des filtres 40 Mesure à diaphragme réel 18 Utilisation des objectifs et accessoires Dépassement du domaine de mesure 18 LEICA R anciens 41 Domaine des temps de pose longs 19 Objectifs LEICA M sur le LEICA R 4 s 42 Sélection des programmes 20 Entretien du LEICA R 4 s 42 Bague de réglage du temps de pose 21 Sacs "Tout prêt" 43 Temps de pose automatique avec mesure MOTOR-WINDER R 4, MOTOR-DRIVE R 4 44 intégrale à grand champ Leitz 22 RC LEICA R 45 Temps de pose automatique avec mesure Data-Back DB LEICA R 4 45 sélective Leitz 24 Objectifs interchangeables 46 Réglages manuels avec mesure sélective Leitz 26 Agrandisseurs 47 Le viseur, centre de composition et de Projecteurs 47 contrôle 28 Jumelles 47 Mise au point avec le verre universel 30 Pièces de rechange 47 Verres de mise au point interchangeables 31 Verres de mise au point 47 Verre dépoli, verre à microprismes 31 Traitement tropical 47

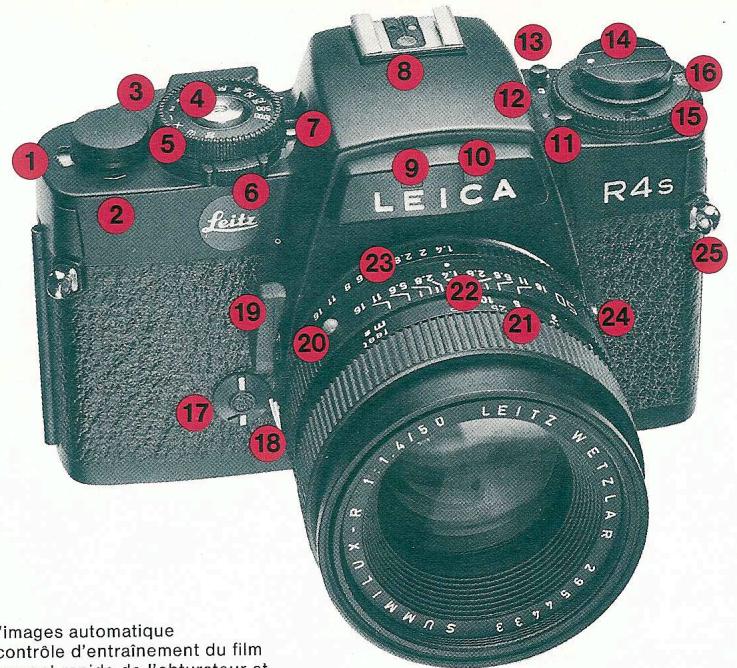

Description
1 Compteur d'images automatique 2 Fenêtre de contrôle d'entraînement du film 3 Levier d'armement rapide de l'obturateur et d'entraînement du film 4 Bouton de déclenchement avec filetage pour déclencheur flexible 5 Bague de réglage du temps de pose 6 Sélecteur de programme 7 Fenêtre d'affichage du programme sélectionné 8 Glissière porte-accessoire avec contacts pour flashes 9 Sans fonction (uniquement pour LEICA R 4 s)

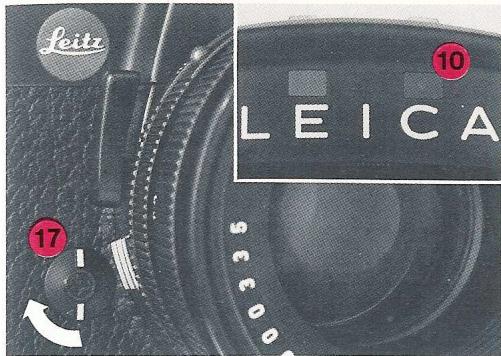

10 Diode luminescente du déclencheur à retardement 11 Bouton de verrouillag 12 Diode luminescente de contrôle des piles 13 Bouton de verrouillage du réglage ISO (ASA/DIN) du posemètre, bouton de contrôle des piles (C) 14 Manivelle de rembobinage, repliable 15 Bague de réglage de la rapidité de film
16 Échell 7 Déclencheur à retardement électronique 18 Déblocage du verrouillage à baïonnette 19 Levier de profondeur de champ 20 Repère rouge de position de l'objectif 21 Bague de présélection de diaphragme 22 Échelle de profondeur de champ 23 Bague de réglage de la distance (mise au point) 24 Prise de synchronisation de flash 25 Œillet de fixation de la courroie.

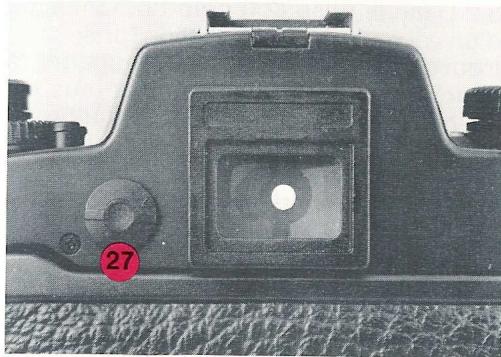

26 Fenêtre d'identification du film 27 Bouton d'occultation de l'oculaire 28 Oculaire du viseur, avec adaptation pour lentille correctrice 29 Bouchon du logement des piles 30 Écrou de pied au pas de 1/4 31 Bouton de débrayage pour réembobinage du film et doubles expositions 32 Contact pour l'entraînement motorisé.

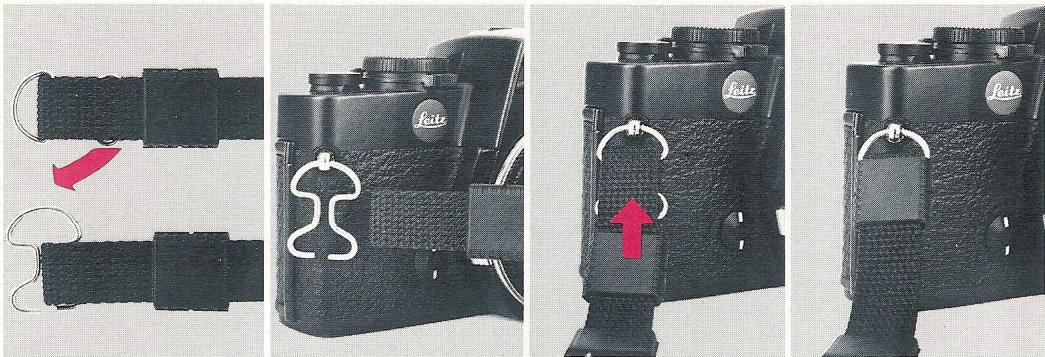

Fixation de la courroie
La courroie se fixe sur les oeillets (25). Enlever de la courroie les attaches métalliques et les accrocher aux oeillets. Refixer la courroie sur les attaches et glisser les coulisses de sécurité sur les attaches. Sur la courroie est disposé un petit étui destiné à loger deux piles de rechange, ainsi que le bouchon de prise de contact de flash, quand cette prise est utilisée.
Le petit étui est à positionner de façon à ce qu'il ne puisse s'ouvrir par inadvertance, c'est-à-dire à l'emplacement où la courroie est double ou sur la courroie avec le bouton-pression tourné vers l'intérieur.

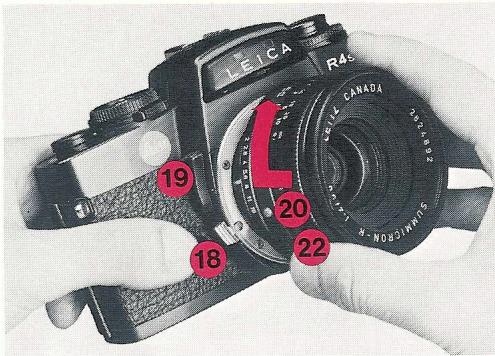

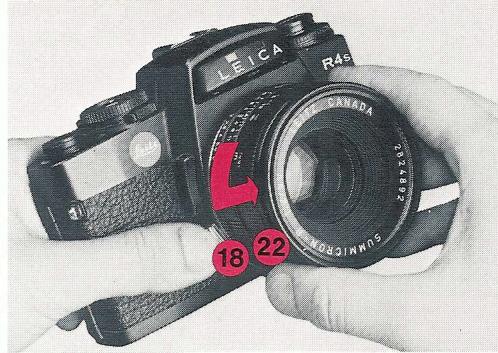

Montage d'un objectif
Sur le LEICA R 4 s ne peuvent être montés que des objectifs possédant la came de commande pour appareils LEICA R (voir page 41), sinon l'appareil peut être endommagé.
Saisir l'objectif par sa bague fixe (22). Placer l'objectif de façon que le point rouge (20) de sa monture coïncide avec le déblocage (18) du verrouillage à baïonnette. Verrouiller l'objectif par une légère rotation vers la droite, jusqu'à ce que le claquement du verrouillage se fasse entendre.
Démontage d'un objectif
Les objectifs LEICA R se démontent de la façon suivante, quels que soient les réglages de la distance et du diaphragme :
Saisir l'objectif par la bague fixe (22). Appuyer sur le déblocage du verrouillage à baïonnette (18), tourner l'objectif vers la gauche et le sortir.
Se placer à l'ombre (au moins celle de son propre corps) pour changer l'objectif, car en plein soleil il est possible que de la lumière parasite passe par l'obturateur.
Mise en place et contrôle des piles
Le LEICA R 4 s doit être alimenté en énergie électrique pour la mesure de l'exposition et la commande de l'obturateur. La source de courant est constituée par deux piles-boutons à l'oxyde d'argent, de 1,55 ou 1,5 volt.

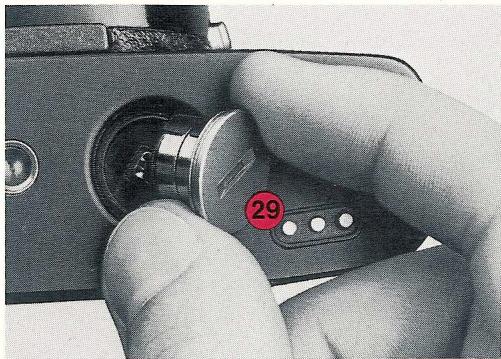

Pour placer les piles, dévisser le bouchon (29) sur le boîtier au moyen d'une pièce de monnaie. Essuyer les piles avec un chiffon propre pour enlever toute trace éventuelle d'oxydation des contacts et les introduire dans le bouchon, en respectant le sens indiqué. Ensuite, revisser le bouchon avec les piles sur le fond de l'appareil.
Avant de commencer à photographier, en particulier quand l'appareil n'a pas été utilisé depuis un certain temps, vérifier l'état des piles. Pour cela, appuyer sur le bouton (13) pendant environ 5 secondes. La diode (12) placée devant le bouton s'allume en rouge si les piles sont bonnes. Si la luminosité de la diode diminue visiblement pendant ces 5 secondes, c'est que les piles sont près d'être usées. Il faut dans ce cas les remplacer aussitôt que possible.

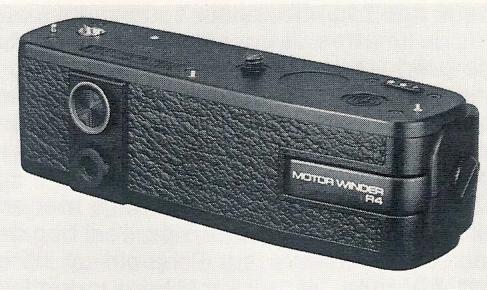

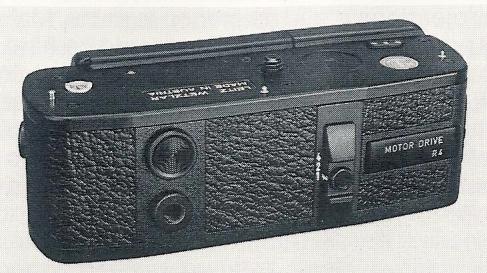

Important ! Quand un MOTOR-WINDER R 4 ou un MOTOR-DRIVER R 4 est monté sur l'appareil, il faut pour le contrôle des piles mettre en circuit le système d'exposition, p. ex. en appuyant sur la touche de déblocage du sélecteur de programme (voir "Mise en circuit du système d'exposition", page 14).
Piles à l'oxyde d'argent
Désignation et utilisations principales des piles :
| Fabricants | App. photog. | App. auditifs | Montres |
| EVERREADY | - | S 76 E | - |
| MALLORY | MS 76 H | MS 76 H | 10 L 14 |
| MAXELL | SR 44 F | - | |
| NATIONAL | G 13 | G 13 | |
| RAY-O-VAC | RS 76 G | RS 76 G | |
| UCAR | EPX 76 | S 76 E | Nr. 357 |
| VARTA | V 76 PX | V 76 HS | Nr. 541 |
Piles au lithium
Conseillées par LEITZ :
Instructions pour la conservation et l'utilisation des piles :
Conserver les piles dans un endroit frais et sec.
Ne pas associer une pile neuve et une pile ayant déjà servi.
Ne pas associer deux piles de marques différentes.
Les piles ne sont pas rechargeables.
Ne jetez pas les piles usées au feu.
Certaines piles contiennent du mercure, très polluant pour l'environnement, c'est pourquoi il faut remettre les piles usées au commerçant chez qui on achète des piles neuves.
Attention :
Sortir les piles de l'appareil quand on ne l'utilise pas pendant un certain temps.

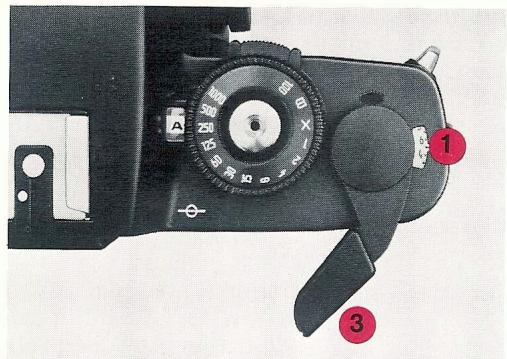

Levier d'armement rapide
Le levier d'armement rapide (3) entraîne le film, arme l'obturateur et commande le compteur d'images (1).
En position d'attente (appareil prêt à être déclenché), le pouce peut s'appuyer derrière le levier et maintenir ainsi fermement l'appareil.
En cas d'utilisation du MOTOR-WINDER R4 ou du MOTOR-DRIVE R4, voir les modes d'emploi de ces accessoires.

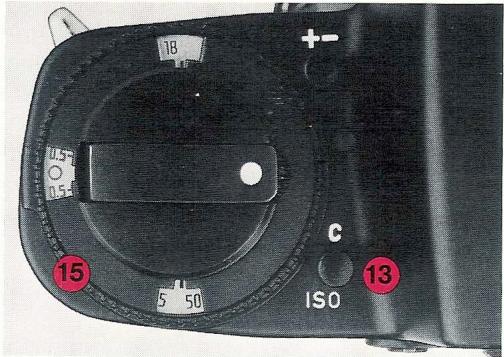

Réglage de rapidité du film
Pour régler le posemètre en fonction de la rapidité du film utilisé, appuyer sur le bouton de déblocage (13) et tourner simultanément la bague (15) pour faire apparaître dans leurs fenêtres respectives les chiffres de rapidité (en DIN à l'avant, en ASA à l'arrière) correspondant à celle du film. L'amplitude de réglage va de 12 / 12° ISO (12 ASA/12 DIN) à 3200 / 36° ISO (3200 ASA/36 DIN). ISO est la désignation internationale de rapidité.

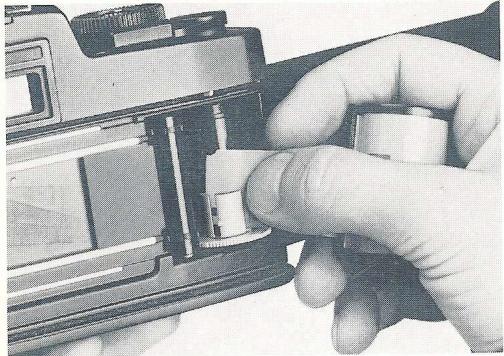

Chargement de l'appareil

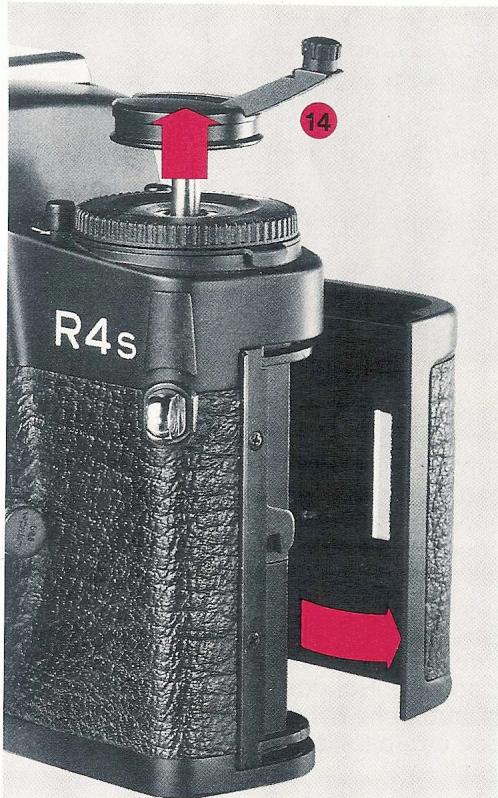

Ouvrir le dos de l'appareil* en tirant vers le haut la manivelle (14). Le dos s'ouvre de lui-même quand on a surmonté la résistance d'un ressort. Le compteur d'images revient à "S" (Start).
Armer l'obturateur au moyen du levier (3) et déclencher.
Pour un changement rapide du film, il est recommandé de régler la bague des temps de pose sur « X », pour qu'indépendamment de l'exposition automatique, un court temps de pose soit formé.

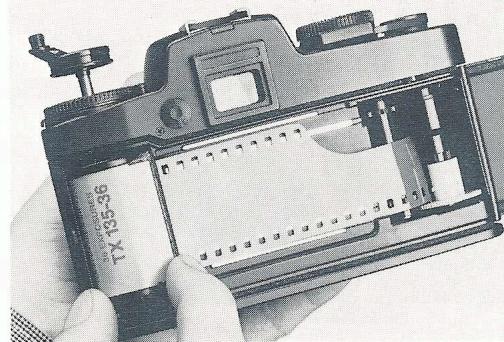

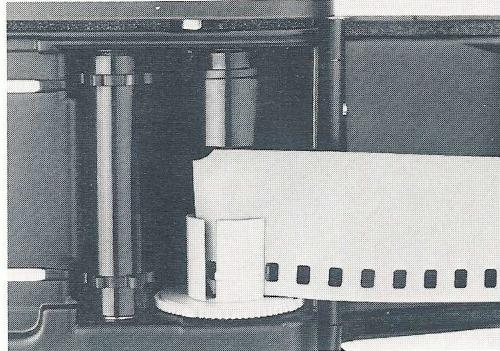

Saisir la cartouche comme le montre la figure, la couche sensible dirigée vers soi. Introduire l'amorce du film obliquement, à partir du haut, dans une des fentes de la bobine réceptrice ; il faut que l'amorce soit prise complètement par une des languettes et s'engage un peu sous la languette voisine.
Placer alors la cartouche dans le logement vide. Pour cela, relever complètement la manivelle. Repousser la manivelle quand la cartouche est en place. Le bord du film doit être parallèle aux rails de guidage.
les dents du pignon doivent pénétrer dans les perforations quand on actionne le levier d'armement.
Faire avancer le film d'une longueur d'image, à l'aide du levier d'armement, afin qu'il soit bien tendu et que la fente de la cartouche ne soit pas relevée.
Important !
Chargez l'appareil à l'ombre, au moins celle de votre propre corps.
Les rayons du soleil peuvent voiler le film s'ils atteignent la fente de la cartouche.
Refermer le boîtier en appuyant sur le dos pour le verrouiller. Déclencher l'appareil. Armer à nouveau et déclencher. Réarmer. L'appareil est alors prêt pour prendre la première photo. Le compteur d'images (1) indique "1". Ce compteur peut aller jusqu'à "36". Les chiffres "20", "24" et "36", correspondant aux différentes longueurs des films, sont gravés en rouge.

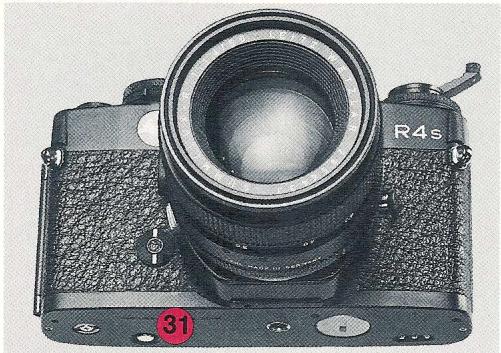

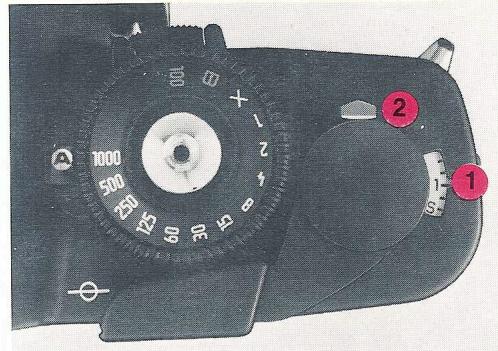

Ne pas oublier !
Si on a réglé le temps de pose sur "X" pour charger l'appareil, tourner ensuite la bague des temps de pose en arrière !

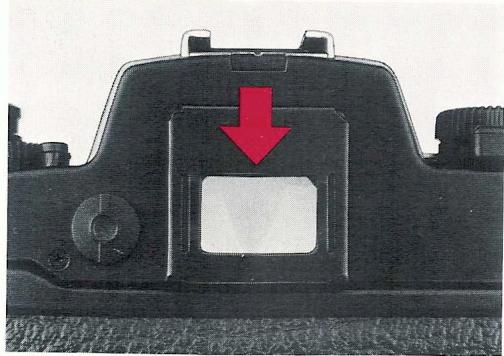

La fenêtre (2) placée devant le levier d'armement sert au contrôle de l'entraînement correct du film : on doit voir un petit champ clair qui gagne peu à peu vers le bord antérieur de la fenêtre, au fur et à mesure que l'on prend les photos.
Cette fenêtre permet également de contrôler le réembobinage (page 14) : le champ clair diminue peu à peu et disparaît juste avant que le film se détache de la bobine réceptrice.
Décheminement de l'appareil
Quand tout le film est impressionné, on ne peut plus actionner le levier d'armement. Avant de décharger l'appareil, il faut réembobiner le film dans la cartouche. Pour cela, appuyer sur le bouton de débrayage (31) situé sous le boîtier, déployer la manivelle et la tourner dans le sens de la flèche jusqu'à ce que l'on ressente une légère résistance, qu'il faut vaincre pour dégager l'amorce de la bobine réceptrice. Ouvrir alors le dos de l'appareil en tirant la manivelle vers le haut et enlever la cartouche. Le chargement et le déchargement de l'appareil doivent être effectués à l'obscurité, au moins celle de son propre corps !
Mise en circuit du système d'exposition Le système d'exposition du LEICA R4 s est mis en circuit par une légère pression sur le bouton de déclenchement ou par pression sur la touche de déblocage du sélecteur de programme (6). Les diodes d'affichage deviennent alors luminescentes dans le viseur.

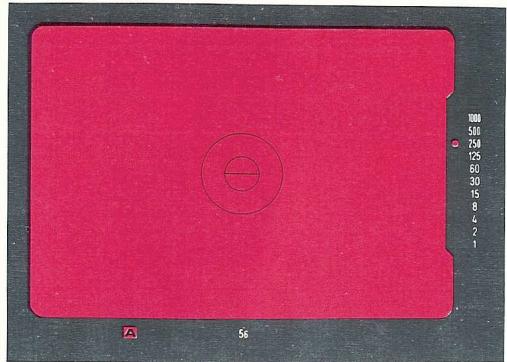

Les méthodes commutables de mesure de l'exposition
Le LEICA R 4 s a un système à deux méthodes, commutables :
La mesure intégrale à grand champ Leitz - La mesure sélective Leitz Ces méthodes sont combinées avec le mode de fonctionnement par temps de pose automatique. Le réglage manuel du temps de pose et du diaphragme se fait avec la mesure sélective Leitz.
La 'effectue à travers l'objectif. Dans le cas des objectifs pour LEICA R à présélection de diaphragme, la mesure a lieu à diaphragme grand ouvert. Le symbole de la méthode de mesure employée est affiché dans la fenêtre (7) à côté du sélecteur de programme, et dans le viseur apparaît, en bas à gauche, l'indication du programme sélectionné. La mesure est effectuée par une photodiode au silicium, disposée au fond du boîtier, dans un endroit à l'abri de la lumière diffuse.

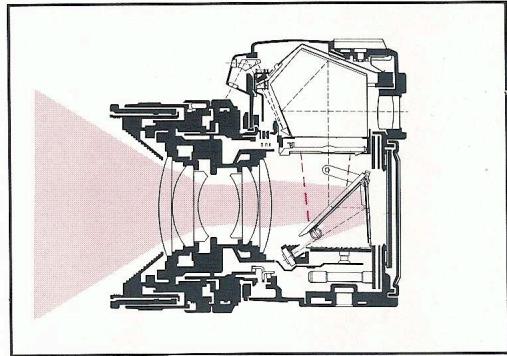

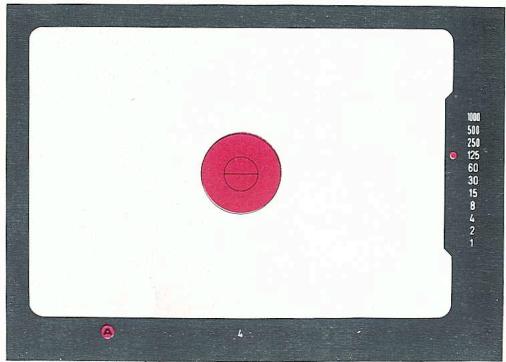

Mesure intégrale à grand champ Leitz
La plupart des sujets sont composés de . La réflexion de ces sujets normaux correspond à la réflexion d'un gris d'intensité moyenne, c'est-à-dire 18% de réflexion. C'est sur cette valeur que les posemètres sont étalonnés.
En règle générale, les sont uniformément répartis sur l'ensemble du sujet. Dans ce cas, on utilise le programme à mesure intégrale à grand champ (voir page 22).

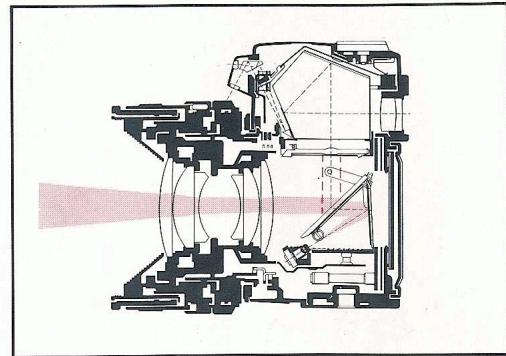

Mesure sélective Leitz
C'est cette méthode qu'il faut toujours choisir quand, dans le sujet, il y a de grandes différences de clarté et qu'il est nécessaire d'exposer avec précision un détail déterminé.
Comme le champ de mesure est circonscrit dans le viseur par le grand cercle central, il est possible de mesurer exactement le détail le plus important de l'image. Le champ de mesure a la même dimension et la même clarté pour toutes les focales et pour tous les verres de mise au point. Les deux programmes à mesure sélective sont représentés par les symboles **A** et **m** (voir pages 24 et 26).
Corrections de l'exposition (Override)
Les posemètres sont étalonnés pour un gris moyen, correspondant à la clarté d'un sujet normal. Si le sujet ne remplit pas cette condition, il faut procéder à une correction de l'exposition.
Les corrections s'appliquent surtout à la mesure intégrale à grand champ. Dans le cas de la mesure sélective, en règle générale, on peut trouver dans l'ensemble du sujet un détail de gris moyen que l'on peut mesurer à l'exclusion du reste, grâce au petit champ de mesure exactement défini. Une correction n'est alors pas nécessaire.
Exemple de correction « +
Dans le cas de sujets très clairs, comme par exemple un paysage enneigé ou une plage, le posemètre indiquera un temps de pose trop court en raison de la grande réflexion de la lumière, et la photo sera sous-exposée. Il faut donc augmenter le temps de pose, par exemple le porter de 1/125 à 1/60 de seconde. Correction +1.
Exemple de correction
Dans le cas de sujets très foncés, qui ne reflètent que peu de lumière, le posemètre indiquera un temps de pose trop long, et la photo sera surexposée. Il faut donc diminuer le temps de pose, par exemple le porter de 1/15 à 1/30 de seconde. Correction "-1".

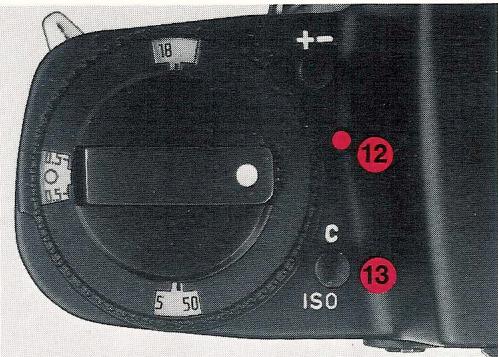

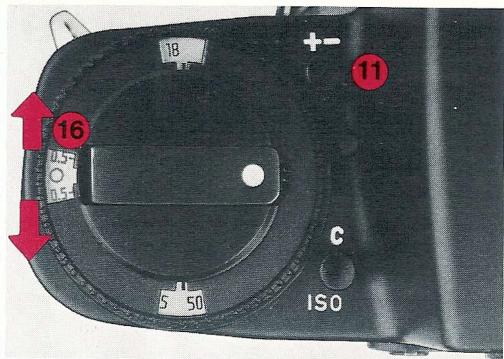

Pour régler la correction, on appuie sur le bouton de verrouillage (11) et on déplace l'échelle (16) par son levier pour lui faire indiquer la valeur voulue, de -2 à +2, avec un crantage pour chaque demi-valeur. Aux deux extrémités de l'échelle de réglage de la rapidité de film en ISO (ASA/DIN), les corrections ne sont possibles que dans certaines limites. Il apparaît dans le viseur, à la partie inférieure, un symbole clignotant ♦ indiquant qu'une correction est effectuée.
effectuée sur le temps de pose (quand le circuit électronique est fermé).
Sensibilité du posemètre
Le domaine de mesure dans la méthode intégrale s'étend de 0,25 e en valeurs d'exposition (EV) pour 100/21° ISO : de +1 à +19, c'est-à-dire de la combinaison diaphragme 1,4 / 1 seconde à la combinaison diaphragme 22 / 1/1000 de seconde.
Pour la méthode sélective, le domaine de mesure s'étend de 1 cd/m² à 63 000 cd/m², pour le diaphragme 1,4. Ce qui représente en valeurs d'exposition (EV) pour 100/21° ISO : de +3 à +19, c'est-à-dire de la combinaison diaphragme 1,4/1/4 de

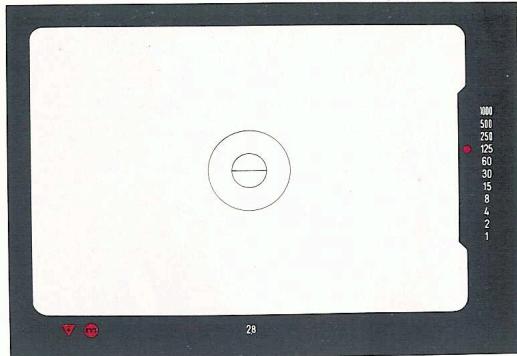

Mesure à diaphragme réel
Certains objectifs ou accessoires ne sont pas munis de la présélection de diaphragme. Ce sont le PA-CURTAGON-R 1:4/35 mm, les objectifs de longue focale à partir de 400 mm, le dispositif à soufflet R, l'EXTENDER-R 2x pour les LEICAFLEX SL/SL 2 et la combinaison de 3 bagues. Il faut dans ce cas mesurer l'exposition avec le diaphragme réglé comme pour prendre la photo (diaphragme réel). La cellule reçoit alors plus ou moins de lumière, selon le réglage du diaphragme.
Dépassement du domaine de mesure
Le domaine de mesure de l'appareil a une courbe caractéristique linéaire. Si, en cas de très faible lumière, le domaine de mesure est dépassé, il n'y a plus de linéarité et l'appareil ne peut plus former un temps de pose correct. Les valeurs encore affichées dans le viseur conduiraient à de mauvais résultats. C'est pourquoi un signal dans le viseur alerte l'utilisateur : le symbole d'override s'allume de façon continue, sans clignoter.
Attention ! En cas de dépassement par le haut du domaine de mesure, ce symbole peut aussi clignoter.

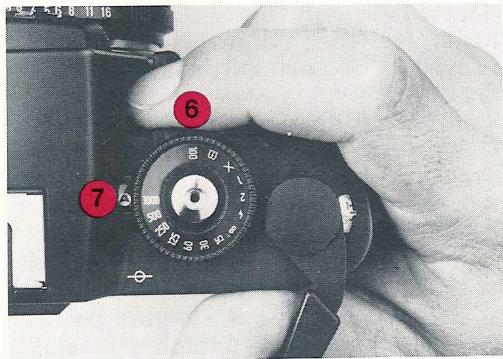

Domaine des temps de pose longs
Le domaine d'efficacité du posemètre du LEICA R4 s dépend de la sensibilité de la photodiode, du réglage de rapidité du film et de la luminosité de l'objet. Le temps de pose le plus court qui peut être mesuré et formé est 1/1000 de seconde, le temps le plus long environ 8 secondes. De petites variations dans le domaine des poses longues automatiques, 2 secondes et plus, n'ont aucune influence en pratique. Dans le viseur sont affichés les temps de pose de 1/1000 de seconde à "1 seconde ou plus". En outre, le symbole ∇ indique quand le domaine de mesure est dépassé, c'est-à-dire quand il ne peut plus se former une exposition correcte.
Quand on utilise l'objectif 1:1,4, les temps de pose les plus longs qui peuvent être mesurés et formés sont respectivement, suivant la rapidité du film :
ISO 800 / 30° = 1/8 de seconde
ISO 400 / 27° = 1/4 de seconde
ISO 200 / 24° = 1/2 de seconde
Étant donné que l'on utilise en général, quand les conditions d'éclairage sont mauvaises, des films de grande rapidité et des objectifs à grande ouverture, il n'y a guère de restriction. Même en diaphragmant de trois degrés de l'échelle graduée (avec un film de ISO 100/21°) le temps de pose est encore formé automatiquement (même s'il n'est pas affiché).
Naturellement, on peut aussi convertir la mesure à diaphragme ouvert en un temps de pose pour une autre valeur de diaphragme, et prendre la photo à la pose "B". Dans le cas de films de faible rapidité, on obtient pour les mêmes conditions les valeurs suivantes :
50 / 18° ISO = 2 secondes
25 / 15° ISO = 4 seconds
12 / 12° ISO = 8 secondes
L'affichage indique alors "1 sec. et plus". En pratique, cela n'a guère d'importance, car pour les poses longues on monte en général l'appareil sur un pied. Peu importe alors que l'on expose pendant 2, 3, 4 ou 8 secondes.
Tant que le symbole dans le viseur n'est pas luminescent, l'exposition est correcte.
Sélection des programmes
La sélection des programmes s'effectue par et déplacement simultané du sélecteur de programme (6). Le circuit électronique se ferme alors et le programme choisi s'affiche en bas et à gauche dans le viseur. En outre, on peut voir à tout moment quel est le programme sélectionné dans la fenêtre (7), à côté de la bague de réglage du temps de pose.
Le sélecteur de programme doit s'enclencher dans la position. Il ne peut être déplacé qu'après .
Peuvent être choisis les programmes suivants :
A. Temps de pose automatique avec mesure intégrale à grand champ Leitz. B. Temps de pose automatique avec mesure sélective Leitz. 1. Réglage manuel du temps de pose et du diaphragme avec mesure sélective Leitz.

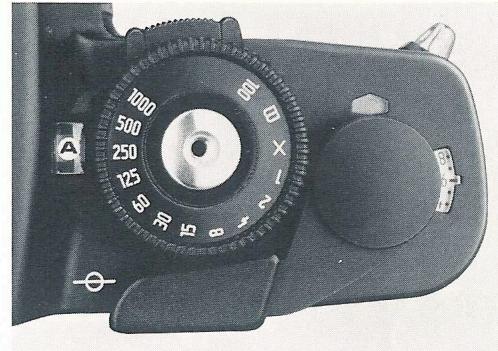

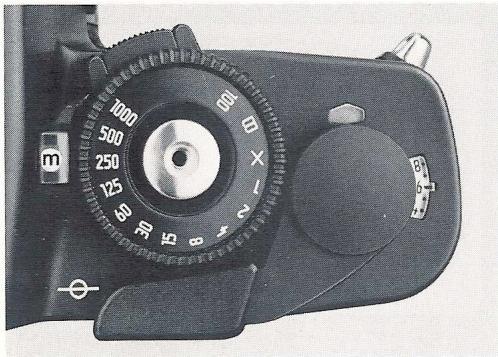

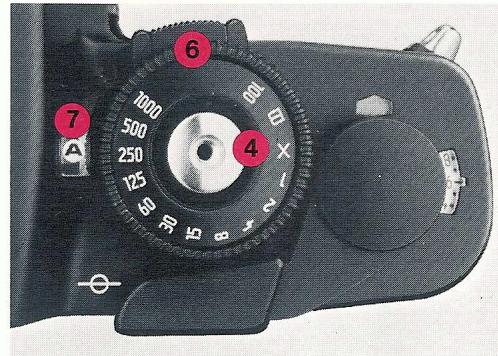

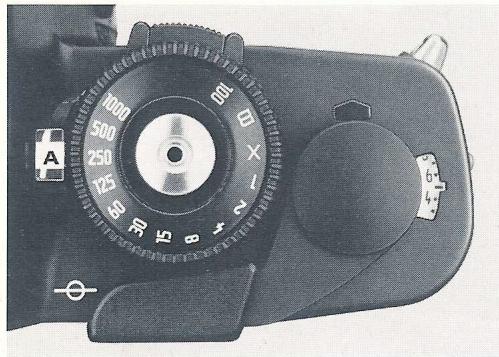

Bague de réglage du temps de pose
Dans le cas du programme , le s'effectue par la bague (5). Elle est munie d'un crantage pour toute valeur gravée. Les temps de pose de 1/1000 de sec. à 1 sec. sont formés électroniquement. La bague ne peut pas être réglée sur une valeur intermédiaire.
Dans le cas des programmes, la bague peut être réglée sur n'importe quelle valeur, sauf "X", "100" ou "B". Tous les temps de pose entre 1/1000 de sec. et 8 sec. sont alors formés automatiquement et affichés dans le viseur jusqu'à 1 sec. à droite, par des diodes. Si deux diodes voisines s'allument simultanément, c'est que le temps de pose automatique a entre ces deux valeurs voisines.
Le réglage de la bague sur "X" sert aux flashes électroniques. Au réglage "B", l'obturateur reste ouvert tant que l'on appuie sur le déclencheur. Entre "X" et "B", la bague offre une plus grande résistance à la rotation que pour les autres valeurs, afin que l'on ne risque
pas de régler involontairement un de ces temps de pose mécaniques.
Les réglages "B" et "100" peuvent être utilisés sans que l'appareil contienne des piles.
Aux réglages "X", "B" et "100", il ne se produit pas de mesure de l'exposition, même si l'appareil est muni de piles. La diode triangulaire supérieure dans le viseur s'illumine dans ce cas pour en informer l'utilisateur.
Temps de pose automatique avec mesure intégrale à grand champ Leitz.
Régler au préalable le diaphragme à la valeur
Ce programme est utilisable de façon universelle, car dans plus de 90 % des cas la mesure intégrale donne des résultats exacts et sur lesquels on peut compter.
Les domaines d'application sont, par exemple, les paysages, les monuments, les groupes de personnes (voir également page 16). Le diaphragme est réglé au moyen de la bague des diaphragmes (23) sur l'objectif.
Le temps de pose se forme automatiquement entre 1/1000 de sec. et environ 8 sec., en fonction de la lumière. La bague de réglage du temps de pose peut se trouver réglée sur n'importe quelle valeur, mais pas sur "X" ou "100".

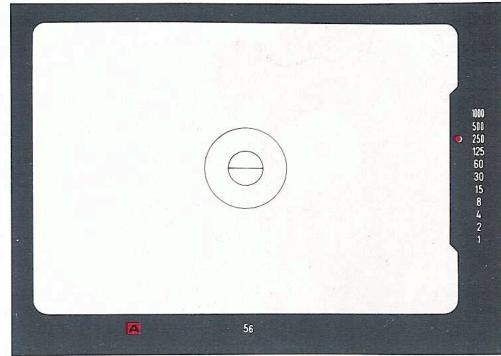

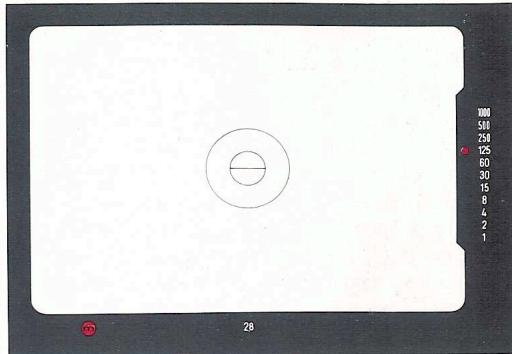

Affichages dans le viseur
Le symbole du programme est visible en bas à gauche, le réglage du diaphragme à côté à droite.
À droite de l'image se trouve l'échelle des temps de pose. Le temps de pose formé automatiquement est signalé par la diode qui s'illumine en face du chiffre concerné. Le temps de pose peut prendre toute valeur intermédiaire entre deux chiffres gravés : les deux diodes voisines s'illuminent dans ce cas.
Les temps de pose rapides, jusqu'à 1/60 de sec. compris, sont signalés par des diodes rondes.
onde compris, sont signalés par des diodes rondes. Ceux de 1/30 de seconde et plus par des diodes carrées, ce qui est destiné à informer l'utilisateur qu'il y a risque de "bougé".
Quand la lumière est trop forte, il peut arriver que l'échelle des temps de pose ne soit plus suffisante pour le diaphragme présélectionné. Cela est indiqué par une diode triangulaire rouge en haut de l'échelle. Une diode identique en bas de l'échelle indique que le temps de pose sera de 1 sec. ou plus. Tant que le symbole ne s'illumine pas, l'exposition sera correcte.
Temps de pose automatique avec mesure sélective Leitz.
Régler au préalable le diaphragme à la valeur.
C'est le bon programme quand il est nécessaire de faire une mesure sélective, par exemple pour les portraits à contre-jour ou les scènes de théâtre.
Le diaphragme sera réglé sur la bague des diaphragmes (23). Le temps de pose se forme automatiquement entre 1/1000 de
sec. et env. 8 sec., en fonction de la lumière.
La bague de réglage du temps de pose peut se trouver réglée sur n'importe quelle valeur, mais pas sur "X", "B" ou "100".
Mise en mémoire de la mesure
Le posemètre ne mesure que sur le champ circonscrit par le grand cercle au centre du viseur. Si lors du cadrage la partie du sujet sur laquelle on a fait la mesure ne se trouve plus au centre du format, il faut mettre la mesure en mémoire en appuyant sur le déclencheur jusqu'au point de résistance. La diode d'affichage du programme A s'éteint alors. Si l'on maintient le déclencheur dans cette position, on peut tourner l'appareil pour cadrer le sujet comme on le désire, puis déclencher. Le temps de pose mesuré reste en mémoire pendant environ 30 secondes. L'affichage du temps de pose reste en fonction et indique les changements éventuels dans les conditions d'éclairage. L'affichage disparaît quand le déclencheur est lâché.
Affichages dans le viseur
Le symbole du programme est visible en bas à gauche, le réglage du diaphragme à côté, à droite.
À droite de l'image se trouve l'échelle des temps de pose. Le temps de pose formé automatiquement est signalé par la diode qui s'illumine en face du chiffre concerné. Le temps de pose peut prendre toute valeur intermédiaire entre deux chiffres gravés : les deux diodes voisines s'illuminent dans ce cas.
Les temps de pose rapides, jusqu'à 1/60 de sec. compris, sont signalés par des diodes rondes, ceux de 1/30 de sec. et plus
par des diodes carrées, ce qui est destiné à informer l'utilisateur qu'il y a risque de "bougé".
Quand la lumière est trop forte, il peut arriver que l'échelle des temps de pose ne soit plus suffisante pour le diaphragme présélectionné. Cela est indiqué par une diode triangulaire rouge en haut de l'échelle. On peut alors fermer un peu le diaphragme, s'il n'est pas déjà trop fermé. Une diode identique en bas de l'échelle indique que le temps de pose sera de 1 sec. ou plus. Tant que le symbole ne s'illumine pas, l'exposition sera correcte.
Réglage manuel avec mesure sélective Leitz.
Régler manuellement l .
Dans certains cas, il est souhaitable de pouvoir débrayer l'automatisme. L sont alors réglés par l'utilisateur.
L'exposition, c'est-à-dire la combinaison temps de pose/diaphragme, doit être déterminée avant de prendre la photo. Il y a deux moyens pour cela :
1) Réglage préalable du diaphragme. Mettre l'électronique en circuit en
en appuyant sur la touche de déblocage du sélecteur de programme ou légèrement sur le déclencheur, et viser le sujet. Régler ensuite la bague des temps de pose à la valeur indiquée par la diode rouge dans le viseur. Si deux diodes voisines deviennent luminescentes, il faut ouvrir ou fermer le diaphragme d'un demi-degré, étant donné qu'il n'est pas possible de régler la bague des temps de pose sur des valeurs intermédiaires à celles qui sont gravées.
2) Réglage préalable du temps de pose.
Viser le sujet et régler le diaphragme, après avoir mis l'électronique en circuit, de façon que ce soit la diode correspondant au temps de pose qui reste luminescente.
Affichages dans le viseur :
Le symbole du programme est visible en bas à gauche, le diaphragme en bas au milieu. Le long du bord droit se trouve l'échelle des temps de pose. Le temps de pose mesuré est indiqué par une ou deux diodes rouges. Si la diode triangulaire du haut de l'échelle s'allume (surexposition), ou si c'est la diode inférieure et le symbole (sous-exposition), choisir une autre combinaison temps de pose/diaphragme. Éventuellement utiliser un objectif plus lumineux ou un film plus rapide ou moins rapide, suivant le cas.
Le viseur, centre de composition et de contrôle
Le viseur du LEICA R 4 s est un centre de composition de l'image et de contrôle pour toutes les données importantes.
La netteté, le cadrage et la perspective se vérifient facilement, le champ de la mesure sélective est nettement circonscrit par le plus grand des deux cercles, au centre du viseur. Le champ embrassé par le viseur correspond à 92 % du format de l'image sur le film, son rapport de reproduction est de 0,85, pour un objectif de 50 mm mis au point à l'infini.
Toutes les données nécessaires , sont affichées dans le viseur. Les diodes deviennent luminescentes quand on met l'électronique en circuit, en appuyant sur la touche de déblocage du sélecteur de programme, ou légèrement sur le déclencheur.
Pour faciliter la lecture des données, seules s'affichent celles qui sont nécessaires pour l'information de l'utilisateur (voir pages 22 à 27).
Sur la figure de la page ci-contre sont reproduites à la fois toutes les informations du viseur :
En bas à gauche, le signal et, à côté, tous les symboles des programmes. En bas au milieu, le réglage présélectionné du diaphragme.
Le long du bord droit apparaît l'échelle des temps de pose ; puis la rangée de diodes avec en haut la diode d'alerte triangulaire (surexposition) et en bas celle qui annonce "1 seconde ou plus" ou même la sous-exposition (le symbole s'allume alors également). Les diodes carrées signifient qu'il y a risque de "bougé".
Au centre du viseur, le champ de mesure sélective est circonscrit par le plus grand des deux cercles. La figure représente le verre universel de mise au point.
Mise au point avec le verre universel. Le LEICA R 4s est fourni normalement avec le verre universel, qui donne une image claire, bien contrastée et qui est utilisé dans la plupart des cas.
On règle la netteté de l'image en tournant la bague de réglage de distance (21) sur l'objectif.
Quand la mise au point n'est pas bonne, les lignes du sujet sont rompues et décalées à l'intérieur du stigmomètre central. Autour du stigmomètre se trouve un anneau . Cet anneau sert à mettre au point les
objets ne présentant pas de contours ou de lignes bien visibles : l'image scintille dans l'anneau tant que la mise au point n'est pas bonne. Le cercle extérieur définit en outre le champ de la mesure sélective. Le reste de la surface du verre est constitué par une trame , dont l'effet est celui d'un dépoli très fin, sur laquelle on fait la mise au point avec les objectifs de longue focale, ou pour les sujets rapprochés.

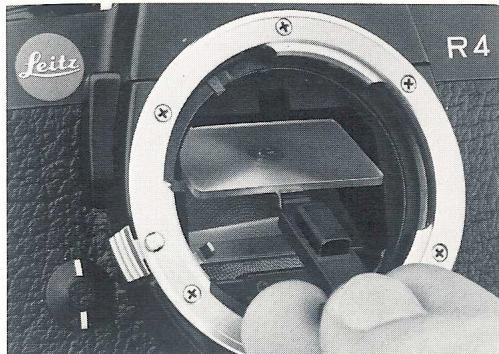

Verres de mise au point interchangeables
Outre le verre universel, il existe pour le LEICA R 4 quatre autres verres de mise au point. Ils sont contenus chacun dans un étui, avec une pince et un petit pinceau de dépoussiérage.
Important !
Ne manipuler les verres qu'en les saisissant avec la pince (voir le mode d'emploi, Verres de mise au point interchangeables). Ne jamais y toucher avec les doigts !
Certains travaux exigent des systèmes "sur mesure" pour leur exécution rapide et précise. C'est pourquoi il existe pour le LEICA R 4 quatre verres spéciaux : le verre entièrement dépoli (n°2) pour les sujets très rapprochés ou les très longues focales ; le verre à microprismes (n°3) pour apprécier plus facilement la construction de l'image ; le verre dépoli avec quadrillage (n°4) pour les photos d'architecture et les reproductions ; le verre clair (n°5) pour la photographie scientifique, p. ex. avec un microscope ou une lunette astronomique.
Lentilles correctrices
Pour pouvoir mettre pleinement à profit les possibilités du LEICA R 4s et les performances des objectifs LEICA R, il faut bien voir l'image dans le viseur.
Que l'on porte ou non des lunettes, il est nécessaire que l'on voie nettement les objets se trouvant à un mètre de distance. Si ce n'est pas le cas, on ne peut pas bien voir dans le viseur la rupture des lignes et leur décalage dans le stigmomètre central. Il n'est donc pas possible de faire une mise au point précise.
Dans ce cas nous conseillons l'emploi d'une lentille correctrice. Ces lentilles existent dans les puissances positives et négatives suivantes : 0,5 / 1,0 / 1,5 / 2,0 / 3,0.

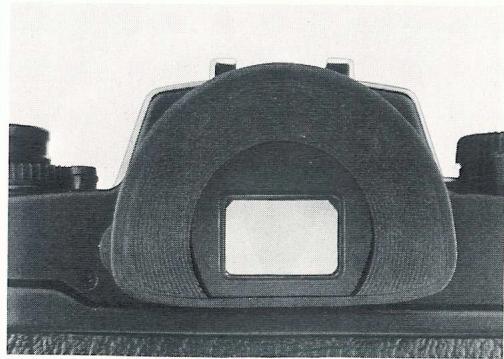

Oeillère
L'oeillère souple (Node code 14257) évite à l'oeil de recevoir de la lumière parasite. L'image en paraît plus brillante et peut être mieux observée.
Occultation de l'oculaire
La diode au silicium du posemètre du LEICA R 4 s se trouve au fond de l'appareil, dans un endroit à l'abri de la lumière. C'est pourquoi la lumière entrant dans l'oculaire ne peut influer sur le résultat de la mesure que dans des cas extrêmes, par exemple quand l'utilisateur travaille sur pied sans viser dans l'oculaire et que la lumière du soleil ou d'un projecteur tombe directement dans l'oculaire.
À gauche de l'oculaire se trouve un bouton (27) avec lequel on provoque l'occultation. La présence du volet d'occultation est indiquée par un point blanc en son centre, que l'on aperçoit en regardant dans le viseur.
Expositions multiples

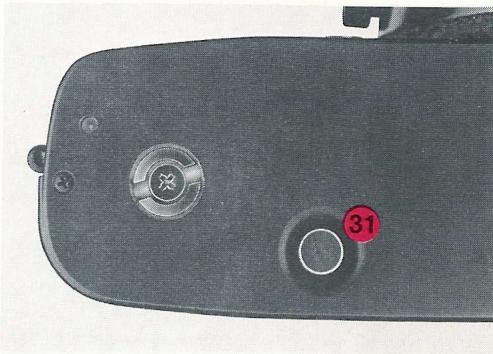

Prendre la première photo. Appuyer sur le bouton de débrayage (31). Actionner le levier d'armement. On peut alors prendre une deuxième photo .
Le mouvement du levier d'armement fait reprendre au bouton (31) sa position initiale. Si l'on peut encore prendre d'autres photos , il faut donc chaque fois appuyer sur le bouton (31).
Expositions multiples avec le MOTOR-WINDER ou le MOTOR-DRIVE, voir leur mode d'emploi respectif.
Synchronisation des flashes
Sur le LEICA R 4s peuvent être utilisés tous les flashes du commerce à fiches normalisées (contacts concentriques) ou à contact central de patin.
- La synchronisation des flashes fonctionne .
- Le diaphragme de l'objectif doit, , être réglé manuellement à la valeur qui convient au flash en cause.
- En cas d'utilisation de flashes électroniques, il faut régler "X" (1/100 de sec.). 3.1 Les flashes à contact central sont branchés sur le contact de la glissière porte-accessoires.

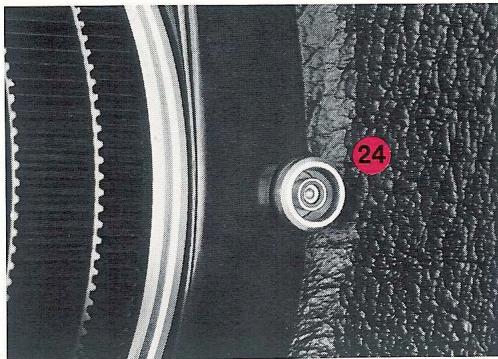

3.2 Dans la prise (24) pour branchement d'un câble de synchronisation (prise X) se trouvant sur la face de l'appareil, à gauche, peuvent être branchés tous les flashes possédant un câble de synchronisation. 3.3 À l'aide d'une fiche multiple on peut brancher sur la prise X plusieurs flashes, et brancher éventuellement également le dos dateur (Data-Back). 3.4 La prise de branchement X et le contact central ne peuvent pas être utilisés simultanément pour plusieurs flashes. 4. Dans le cas de réglage manuel la synchronisation est assurée également quand la bague est réglée sur les temps de pose de 1 seconde à 1/60 de seconde et à la pose "B". En fonctionnement automatique ceci n'est valable que pour les flashes modernes à thyristors. 5. En cas de défaillance des piles de l'appareil on peut photographier au flash en réglant 100". 6. Les flashes magnésiques se branchent également sur la prise (24) ou par la glissière porte-accessoires. Le tableau de la page suivante donne tous renseignements sur les temps de pose assurant la synchronisation.
| Flashes électroniques | X, 100 (1/100) 1 → 1/60, B | |
| Flashes magnésiques | AG 1 | 1 → 1/30, B |
| AG 3 | ||
| Flash-cube | ||
| PF 1 | ||
| XM 1 | ||
| PF 5 | ||
| XM 5 | ||
| M 3 | ||
| 25 | ||
| GLE 5 | ||
| PF 60 | ||
| PF 26 | 1 → 1/15, B | |
| PF 6 | ||
| XM 6 | ||
| PF 45 | ||
| PF 100 | ||
| M 2 | 1 → 1/60, B | |
Commutation automatique sur « X

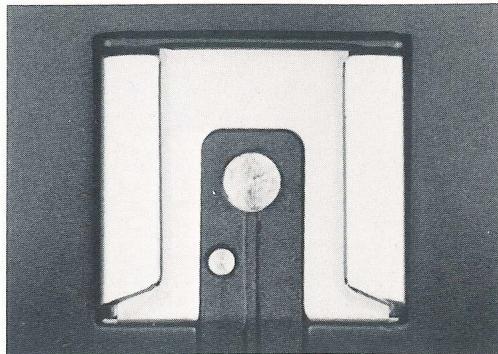

La glissière porte-accessoire du LEICA R 4 s est munie d'un contact supplémentaire de commande pour les flashes « compatibles ». Ces flashes, qui existent en différentes marques, provoquent automatiquement la commutation sur « X » dès que le flash est prêt à fonctionner.
Cette commutation se produit pour tous les programmes et pour tous les réglages de la bague des temps de pose, sauf sur "X", "B" ou "100".
L'affichage "flash prêt" consiste dans le clignotement de la diode triangulaire à droite et en haut du viseur. Si le flash n'est pas prêt ou s'il est à l'arrêt, le LEICA revient automatiquement au programme sélectionné.

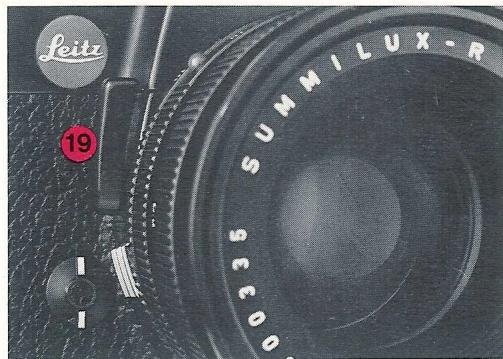

Le levier de profondeur de champ du LEICA R4s mesure l'exposition avec le diaphragme de l'objectif ouvert en grand. Si on actionne le levier (19), le diaphragme se ferme à la valeur présélectionnée, permettant de juger l'effet de la répartition du flou et de la netteté sur l'image. C'est particulièrement utile pour les sujets très rapprochés.
Important ! Pendant la mesure de l'exposition, ne pas appuyer sur le levier, sinon le résultat serait faux.

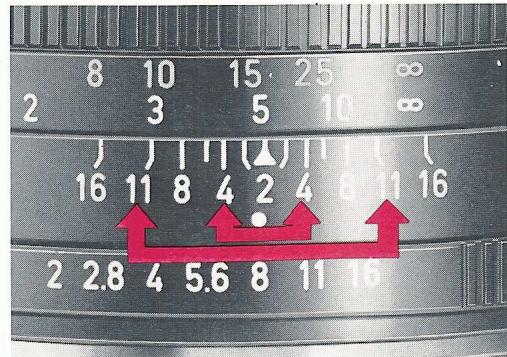

Échelle de profondeur de champ des objectifs
L'é indique les limites de la zone de netteté, suivant la distance de mise au point.
Si, par exemple, l'objectif SUMMICRON-R 1:2/50 mm est réglé sur 5 m, la netteté s'étendra, pour le diaphragme réglé à 11, de 3 m à 20 m environ. Mais si on diaphragme seulement à 4, elle ne s'étendra que de 4 m à 8 m environ.
Pour plus de précisions sur la profondeur de champ pour toutes les focales, consulter la table n° 110-57.
Déclencheur à retardement
La rotation du bouton (17) dans le sens des aiguilles d'une montre, sur environ un tour, provoque un retard de déclenchement de 8 secondes environ. Pour faire démarrer le processus, on appuie sur le bouton de déblocage du sélecteur de programme ou légèrement sur le déclencheur. La diode (10) s'allume alors et clignote d'abord, puis reste constamment lumineuse pendant les deux dernières secondes. L'action du déclenchement à retardement peut être stoppée à tout moment en remettant le bouton (17) dans sa position initiale.

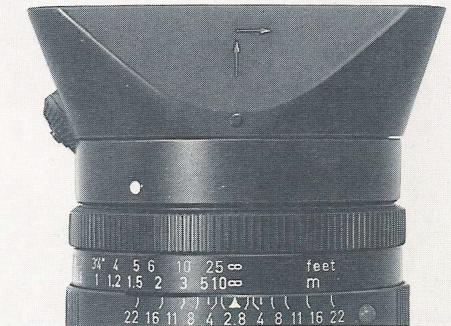

Parasoleils
Pour tous les objectifs LEICA R, il existe des parasoleils appropriés. Ils doivent toujours être utilisés, car ils protègent efficacement l'objectif contre la lumière latérale, ainsi que contre la pluie ou le contact des doigts de l'utilisateur.
La plupart des objectifs LEICA R sont munis d'un parasoleil monté à demeure, extensible.
Pour certains objectifs, le parasoleil est amovible. On le pose sur l'objectif en faisant coïncider les deux points blancs, et on le verrouille par une rotation vers la droite.
droite. Pour le déverrouiller, soulever un peu le parasoleil et le tourner vers la gauche. Le parasoleil de ces objectifs sert également d'adaptateur pour les filtres des séries normalisées.
Diaphragme à présélection
Les objectifs LEICA R sont munis d'une pré-sélection de diaphragme. Cela signifie que l'image dans le viseur est toujours observée avec le diaphragme ouvert en grand, donc avec la plus grande clarté. C'est seulement juste avant la prise de la photo, ou quand on appuie sur le levier de profondeur de champ, que le diaphragme se ferme à la valeur pré-sélectionnée.
Pour les objectifs PA-CURTAGON®-R 1:4/35 mm, TELYT®-R 1:6,8/400 mm, MR-TELYT-R 1:8/500 mm, TELYT-R 1:6,8/560 mm et TELYT-S 1:6,3/800 mm, voir "Mesure à diaphragme réel", page 18.
Disposition des bagues sur les objectifs Leica R

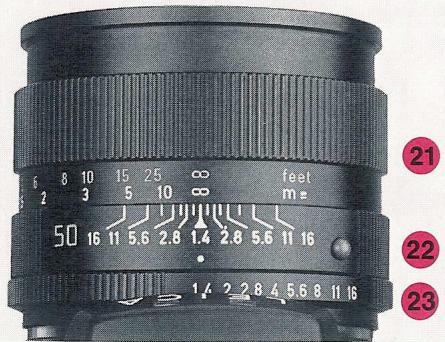

Sur tous les objectifs LEICA R, la disposition réciproque des bagues est la même : on trouve dans le même ordre la bague de présélection de diaphragme (23), la bague fixe avec l'échelle de profondeur de champ (22) et la bague de mise au point avec les échelles de distance (21). Les doigts de la main gauche retrouvent ainsi facilement les bagues de commande, quel que soit l'objectif, pour leur réglage rapide et précis.
Comment tenir correctement l'appareil. Pour assurer une bonne stabilité à l'appareil, le saisir avec la main droite ; l'index se place sur le bouton de déclenchement, le pouce sur le levier d'armement rapide. La main gauche soutient l'appareil par dessous.
Pour passer du format en largeur au format en hauteur, on tourne simplement l'appareil. Les mains conservent leur position initiale, prêtes à actionner le levier d'armement et à faire la mise au point.
(Cela ne s'applique pas à l'ELMARIT®-R 1:2,8/19 mm). Pour la rotation des filtres de polarisation circulaire, les parasoleils amovibles des objectifs ELMARIT-R 1:2,8/24 mm, ELMARIT-R 1:2,8/28 mm et PA-CURTAGON-R 1:4/35 mm comportent un dispositif de rotation.
Les filtres et les adaptateurs sont faciles à dévisser si on en saisit le bord entre deux doigts en un seul point, afin de ne pas les déformer élastiquement.
Filtres

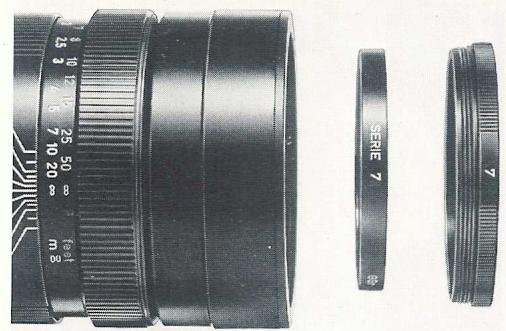

Sur les objectifs LEICA R à parasoleil monté à demeure, on peut utiliser les filtres à pas de vis ou les filtres des séries. Pour ces derniers, il existe des adaptateurs.
Les filtres à pas de vis sont préférables aux autres. En particulier pour les filtres de polarisation circulaire, en raison de leur plus grande capacité d'utilisation. Dans le cas des objectifs à parasoleil amovible, ce sont les filtres des séries qui sont conseillés. Car dans ce cas le parasoleil sert en même temps d'adaptateur de filtre. Le filtre est d'abord placé sur l'objectif.
Utilisation des filtres
Avec la mesure de l'exposition à travers l'objectif, la diminution d'énergie lumineuse due à la présence d'un filtre est prise en compte, en principe. Mais les différents films n'ont pas tous la même répartition spectrale de sensibilité. Avec des filtres très denses, il peut se produire des différences dans les résultats par rapport à l'exposition mesurée.
C'est ainsi que pour les filtres orangés, il faut en règle générale augmenter le temps de pose d'une valeur équivalente à un degré de diaphragme, et pour les filtres rouges, deux degrés en moyenne. Il n'est pas possible de donner des indications plus précises, car la sensibilité au rouge des films en noir et blanc est très variable suivant leur type et leur marque.
Pour les filtres de polarisation circulaire tels que nous les fournissons pour nos objectifs, la mesure de l'exposition peut être faite comme pour les filtres normaux, aussi bien par la méthode intégrale que par la méthode sélective. Nous ne conseillons pas l'emploi des filtres de polarisation linéaire. Ils donnent lieu à de grandes différences dans les mesures car le traitement à couches multiples très efficace du miroir principal semi-transparent joue le rôle d'un puissant polariseur. Cela se vérifie aussi bien pour la position d'extinction que pour la position de transmission des filtres.

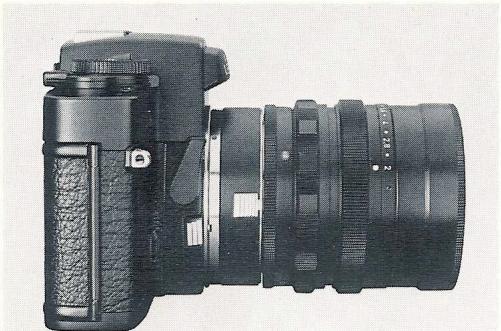

Instructions pour l'utilisation des objectifs et accessoires Leica R anciens
Tous l u programme LEICA R 3 / R 3-MOT s'adaptent sans transformation sur le LEICA R 4.

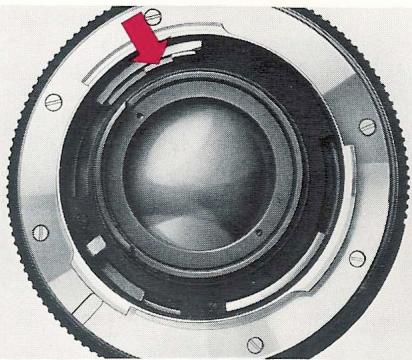

L es modèles LEICAFLEX (sans came de commande) peuvent être transformés par l'adjonction d'une came (voir la fig.) pour l'application des méthodes de mesure du LEICA R. Les possibilités d'utilisation des objectifs ainsi modifiés, sur les modèles LEICAFLEX, sont pleinement conservées.
Les objectifs pour Leica M sur le Leica R 4s
Tous l destinés à être utilisés avec la chambre VISOFLEX® peuvent également se monter sur le LEICA R 4 s. Les conditions d'utilisation, par exemple les distances des sujets et les dimensions des champs, sont les mêmes que dans le cas de l'utilisation sur la VISOFLEX. Un adaptateur (No. de code 14 167) assure la liaison entre les deux systèmes Leitz. Il n'y a pas de présélection de diaphragme sur ces objectifs, la mesure de l'exposition s'effectue à diaphragme réel (voir page 18).
Conseils pour l'entretien du Leica R4s et de ses objectifs
Pour enlever la poussière sur le miroir, il est préférable d'utiliser avec précaution un petit pinceau très souple, que l'on trempera dans l'éther pour le dégraisser. Mais il faut qu'il soit bien sec quand on l'utilise. On veillera particulièrement à ne pas endommager la surface du verre de mise au point, par la virole du pinceau par exemple.
Ne pas souffler dans le logement du miroir, ce qui ferait pénétrer de la poussière à l'intérieur de l'appareil.
L'objectif se comporte comme une loupe ; si on le dirige vers le soleil, il peut se produire des dommages dans l'appareil, par échauffement. Il faut donc toujours munir l'objectif de son bouchon, ou ranger l'objectif dans son sac, à l'ombre. Chaque objectif porte, outre la désignation de son type, son numéro de fabrication. N'oubliez pas de noter ce numéro, ainsi que celui de l'appareil qui est gravé sur le boîtier. Cela peut être très utile en cas de perte ou de vol.
La poussière pouvant se trouver sur les faces extérieures des lentilles des objectifs sera enlevée au moyen d'un pinceau souple ou d'un chiffon doux et sec. Ne pas employer de chiffons spéciaux comme
Ceux que l'on utilise pour essuyer les verres de lunettes : ils sont en effet imprégnés de produits chimiques susceptibles d'attaquer les verres des objectifs (le verre pour lunette a une composition différente des verres utilisés pour la fabrication des objectifs de haute performance).
Quand on séjourne au bord de la mer ou dans des pays tropicaux, par exemple, il est bon de laisser à demeure sur l'objectif un filtre anti-UV incolore qui protégera la lentille frontale contre toute atteinte, telle que les projections d'eau de mer ou le sable. Mais il peut résulter de la présence de ce filtre, quand la lumière arrive sous un certain angle ou en contre-jour, des reflets parasites qui nuisent à la qualité des photos. Le parasoleil peut protéger également l'objectif contre la pluie ou le contact indésirable des doigts.
Sacs "Tout prêt
Pour le LEICA R 4s, il existe deux sacs "Tout prêt", l'un avec avant normal et le second avec avant allongé. Cette partie antérieure s'enlève en glissant vers le haut le bouton-pression au dos du sac. Les deux modèles s'utilisent avec les objectifs suivants :
| Sac avec avant normal No de code 14569 | Sac avec avant allongé No de code 14568 | |
| 1:2,8/16 mm | - | oui |
| 1:2,8/19 mm | - | sans parasoleil |
| 1:4 /21 mm | sans parasoleil | sans parasoleil |
| 1:2,8/24 mm | sans parasoleil | oui |
| 1:2,8/28 mm | sans parasoleil | oui |
| 1:2 /35 mm | oui 1) | oui |
| 1:2,8/35 mm | oui 2) | oui |
| PA /35 mm | sans parasoleil | oui |
| 1:1,4/50 mm | oui | oui |
| 1:2 /50 mm | oui | oui |
| 1:2,8/60 mm | - | oui |
| 1:1,4/80 mm | - | oui |
| 1:2 /90 mm | - | oui |
| 1:2,8/90 mm | - | oui |
| 1) à partir du No 2791417 | ||
| 2) à partir du No 2928901 | ||
Il existe en outre diverses sacoches pour contenir des équipements, notamment plusieurs objectifs et accessoires.
Le MOTOR-WINDER R 4 et le MOTOR-DRIVE R 4 se chargent d'entraîner le film et d'armer l'obturateur. Avec le Winder, on peut prendre jusqu'à 2 photos à la seconde, et avec le Drive jusqu'à 4 photos à la seconde. Le Drive est commutable sur la cadence de 2 photos à la seconde et sur la prise photo par photo. Tous les temps de pose de 1 sec. à 1/1000 de sec. peuvent être utilisés. Le Winder est alimenté par 6 piles alcalines ou accus Ni-Cd, alors que le Drive nécessite 10 de ces piles ou accus.
MOTOR-WINDER R 4, No. de code 14282. MOTOR-DRIVE R 4, No. de code 14292.

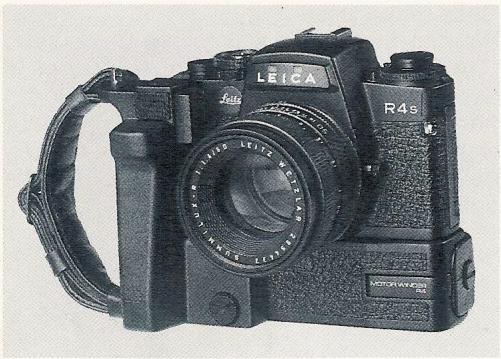

Avec la poignée à dragonne de cuir réglable, le LEICA R 4 muni du Winder ou du Drive est tenu d'une façon à la fois sûre et commode.
Poignée, No. de code 14283

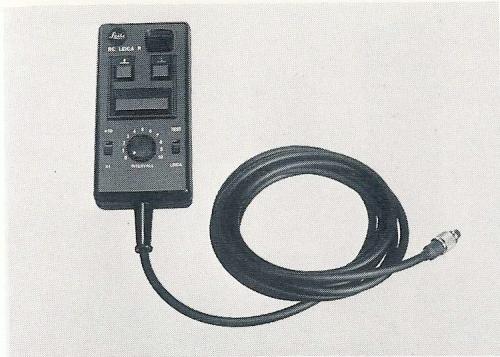

Appareil électronique de commande RC Leica R
Cet appareil, tenu en main, est un déclencheur à distance, avec affichage numérique lumineux du nombre de photos prises, et un émetteur de signaux pour le déclenchement automatique à des intervalles de temps réglables entre 2 photos à la seconde et 1 photo toutes les 10 minutes. Le RC LEICA R se branche sur le MOTOR-WINDER R 4 ou sur le MOTOR-DRIVE R 4.
RC LEICA R,
No. de code 14277

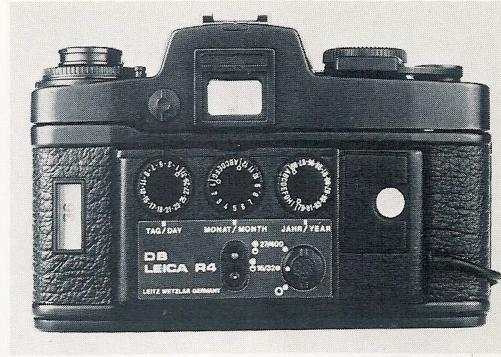

Data-Back DB Leica R4
Avec le Data-Back, il est possible d'imprimer directement une inscription sur la photo que l'on prend. Les négatifs ou diapositives peuvent ainsi être repérés dans le coin inférieur droit, par une date ou une numérotation par exemple.
Le Data-Back se pose à la place du dos normal sur le LEICA R 4. Il est relié par un câble à la prise de flash de l'appareil.
Data-Back DB LEICA R 4,
No. de code 14297

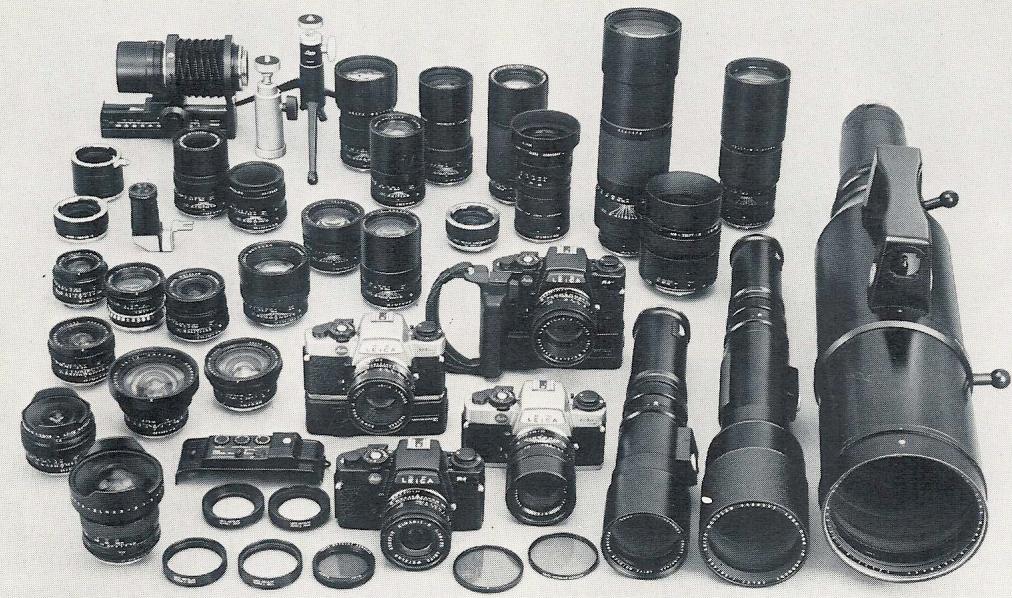

Objectifs interchangeables
Le système LEICA R s'adapte de la meilleure façon à tous les cas qui peuvent se présenter en photographie. La vaste gam
La gamme des objectifs va du fisheye au zoom, du super grand angle sans déformation de 15 mm au téléobjectif de 800 mm.
Agrandisseurs
Un appareil de grande classe comme le LEICA R 4 exige, pour l'exploitation de ses clichés, des matériels de grande classe. Pour les agrandissements nous proposons deux agrandisseurs à mise au point automatique, le FOCOMAT® V 35.
Projecteurs
Pour la projection, nous pouvons proposer toute une série de projecteurs, suivant l'utilisation envisagée. Ils offrent tous le plus grand confort d'utilisation et de nombreuses possibilités d'extension d'emploi. La caractéristique commune la plus importante de tous les projecteurs LEITZ, c'est une qualité optique optimale alliée à la précision traditionnelle LEITZ.
N'hésitez pas à nous demander la documentation détaillée.
Jumelles
La grande force des jumelles TRINOVID, c'est leur optique. Elle est fabriquée avec les mêmes variétés de verres de grande valeur que les célèbres objectifs LEICA. Les performances optiques, le pouvoir résolvant élevé et la clarté exceptionnelle des jumelles fournissent des images avec un "relief" étonnant, même quand la lumière est faible.
Pièces de rechange pour le Leica R4
| Bouchon de boitier | 14 103 |
| Courroie | 14 258 |
| Bouchon de prise de flash | 14 314 |
| Verre universal de mise au point | 14 303 |
Verres de mise au point
| Verre entiennent dépoli | 14 304 |
| Verre à micropismes | 14 305 |
| Verre dépoli avec quadrillage | 14 306 |
| Verre clair avecTraits en croix | 14 307 |
Traitement "tropical
Avant d'effectuer un voyage dans un pays tropical, il est possible de faire traiter spécialement l'appareil et les objectifs, dans le Service Technique Leitz, pour les protéger efficacement contre les moisissures.
