MODE D'EMPLOI MEASURING LEICA

Accessoires de mesure

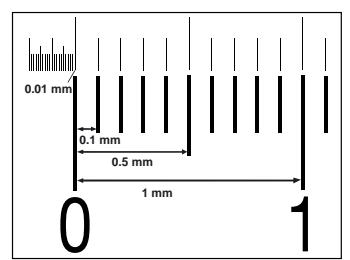

• Micromètre-objectif (1) pour calibrer
• Réticules avec diverses graduations de mesure (2) en mm et en pouces
• Réticule avec grille (3) Réticule avec croix

Les longueurs

sont mesurées grâce aux réticules avec graduations, par ex. 12 mm : 120 ou 5 mm : 100.

Des dénombrements

de cellules, de noyaux peuvent être entrepris grâce aux réticules avec grille, et cela même au sein d'une certaine surface.

Calibrage

En calibrant avec le micromètre-objectif, la valeur d'un intervalle est établie sur le réticule de l'oculaire en fonction du facteur de grossissement de l'objet.

Les mesures d'angle

sont possibles grâce aux réticules avec croix et la graduation angulaire sur la platine tournante de polarisation.

Oculaire

Pour installer le réticule dans l'oculaire, consulter le mode d'emploi de l'instrument. Pour les équipements avec des réticules de mesure, il faut utiliser deux oculaires réglables, afin de régler avec exactitude la netteté.

Logiciel pour mesurer

Pour prendre des photographies numériques à l'aide du stéréomicroscope, nous recommandons l'utilisation du logiciel d'archivage et de gestion d'images Leica IM avec module de mesure pour effectuer des mesures, légendes et marquages interactifs.

Entretien, nettoyage

Éviter les produits de nettoyage décapants et les matières qui accrochent.

Respecter les consignes d'entretien du mode d'emploi de l'instrument.

• Hors utilisation, conserver les réticules et le micromètre-object dans leurs emballages originaux.

Un nettoyage inoffensif peut s'effectuer à l'aide

• d'un pinceau très fin et sec, d'un soufflet,
• d'un chiffon pour nettoyer les composants optiques,
• de coton-tiges,
• de chiffons fins et doux, non pelucheux : humidifier pour nettoyer des traces d'empreinte digitale ; en cas de salissure plus sévère, imprégner le chiffon d'alcool.

Régler les dioptries et le réticule

Adapter les oculaires à sa vue en suivant exactement les descriptions, jusqu'à voir nettement et simultanément le réticule et l'objet (sans parallaxe) !

Préparatifs

Régler comme décrit dans le mode d'emploi de l'instrument la distance de travail, l'œillère et l'éclairage. Réglez « 0 » dioptrie sur les 2 oculaires. Éclairer le champ visuel sans objet.

Régler l'oculaire avec le réticule

Ne pas regarder dans les oculaires !

Tourner l'oculaire avec réticule dans le sens contraire des aiguilles d'une montre jusqu'à la butée.

Regarder dans les oculaires

Tourner l'oculaire avec réticule dans le sens des aiguilles d'une montre, jusqu'à ce que la ligne de mesure apparaisse de façon nette. - Ne plus dérégler l'oculaire avec réticule !

Mettre au point l'objet de test

▷ Placer l'objet du test (par exemple micromètre-object) sous l'objectif.

▷ Sélectionner le grossissement le plus faible. ▷ Observer l'objet par l'oculaire avec réticule et mettre au point. ▷ Sélectionner le grossissement le plus fort. ▷ Optimiser la netteté avec la commande de mise au point.

Régler l'oculaire sans réticule

Ne pas regarder dans les oculaires !

Tourner l'oculaire sans réticule dans le sens contraire des aiguilles d'une montre jusqu'à la butée. ▷ Sélectionner le grossissement le plus faible. ▷ Observer l'objet à travers l'oculaire sans réticule et tourner lentement l'oculaire dans le sens des aiguilles d'une montre, jusqu'à ce que l'objet apparaisse de façon nette. ▷ Sélectionner le grossissement le plus fort. ▷ Observer l'objet à travers les deux oculaires. Si nécessaire, refaire une mise au point avec la commande de mise au point.

Vérifier l'absence de parallaxe

▷ Regarder dans les oculaires et bouger lentement la tête. - Le réticule et l'objet ne doivent pas être déplacés l'un vers l'autre, c'est-à-dire qu'ils doivent apparaître de façon nette dans un plan (sans parallaxe). Sinon, il faudra recommencer le processus.

Calibrer le réticule

Pourquoi calibrer ?

Le réticule est agrandi uniquement par l'oculaire.

Le grossissement total de l'objet dépend de l'objet, du changeur de grossissement, de l'oculaire puis du tube supplémentaire (par ex. pour l'éclairage coaxial) et se modifie pour chaque changement de ces facteurs.

En calibrant à l'aide du micromètre-object, la valeur d'un intervalle sur le réticule est établie en fonction du grossissement d'objet. Une fois la valeur étalon déterminée, les véritables dimensions d'un objet peuvent être déterminées.

Le calibrage n'est pas nécessaire

... pour des mesures relatives ou des comparaisons.

Il faut calibrer

... pour obtenir des valeurs de mesure absolues.

Un seul calibrage suffit

La valeur étalon de chaque combinaison d'optique/de grossissement est déterminée une seule fois.

Établir un tableau comprenant les valeurs étalon correspondantes (voir exemple en p.12).

Enclencher les crans du zoom

Pour les instruments avec cran enclenchable de zoom (Leica MZ6, MZ75, MZ95 etc.) ou des butées réglables (modèles de Leica S6 etc.), les grossissements définis peuvent toujours être produits à l'identique (voir mode d'emploi du stéréomicroscope).

Pour les instruments avec changeur de grossissement de zoom sans cran enclenchable, il pourrait y avoir des imprécisions lors des nouveaux réglages. Pour les cas où la précision de mesure est un critère très important, nous conseillons de procéder à un nouveau calibrage à chaque changement de grossissement.

Calibrer

Poser le micromètre-object sur la plaque amovible et mettre au point. Choisir le grossissement de la mesure ultérieure. Régler le réticule de l'oculaire et le micromètre-object sans parallaxe (voir p.4).

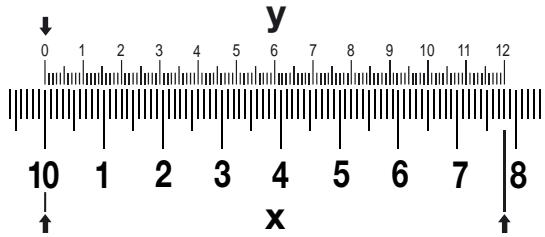

Disposer plus près le micromètre-object (X) et parallèlement au réticule de l'oculaire (Y). Faire coïncider les deux graduations en un point. Dans l'exemple : 0 et 10. Dénombrement : soit combien de mm (pouce) du micromètre-object (X) correspondent à un certain nombre d'intervalles sur le réticule de l'oculaire (Y).

Dans l'exemple : 7,8 mm sur le micromètre-object correspondent à 120 intervalles sur le réticule de l'oculaire.

Calculer et noter la valeur étalon selon la formule de calibrage.

Formule de calibrage

X Micromètre-object : Nombre de mm (pouce) Y Réticule de l'oculaire : Nombre d'intervalles

X/Y mm (pouce) = valeur ét alonmm (pouce)

Mesurer, dénombrer

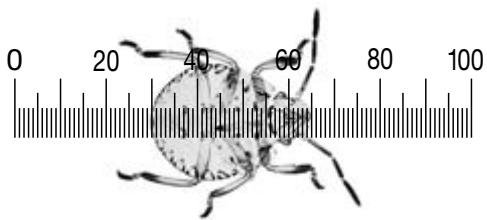

Mesurer des longueurs

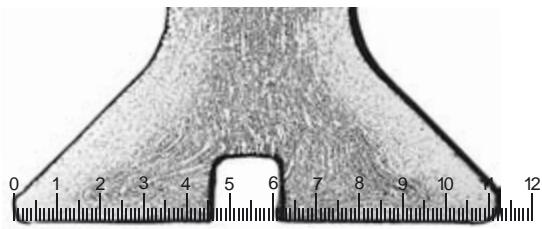

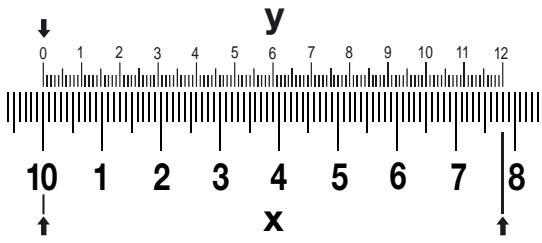

Retirer le micromètre-object et mettre au point un objet de façon nette. Compter le nombre d'intervalles sur le réticule de l'oculaire qui couvre le segment de mesure souhaité. Multiplier le nombre d'intervalles par la valeur étalon. Le résultat est la longueur absolue du segment de mesure en mm (pouce).

Dénombrer

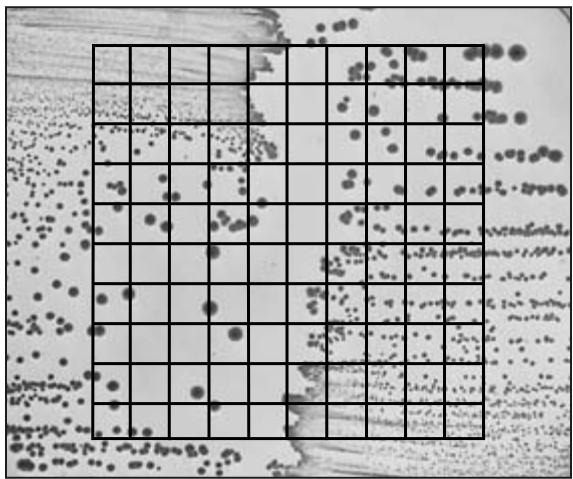

Écarter le micromètre-object et mettre au point un objet de façon nette. Dénombrer les particules (cellules) au sein d'une surface connue. La surface peut se composer de plusieurs carrés.

Exemples

1. Graduation

12mm:120

Micromètre-object avec division 0,1mm

Calibrer

7,8mm sur le micromètre-object (X)

≈ 120 intervalles sur le réticule de l'oculaire (Y)

7,8 mm = 0,065mm valeur étalon

Mesurer

Intervalles sur le réticule de l'oculaire : 112

Résultat:

112 intervalles × 0,065 mm = 7,3 mm longueur du segment de mesure

2. Graduation 5mm:100 Micromètre-object avec division 0,1mm

Calibrer

1,37mm sur le micromètre-object (X)

≈ 100 intervalles sur le réticule de l'oculaire (Y)

1,37 mm = 0,014mm valeur étalon

Mesurer

Intervalles sur le réticule de l'oculaire : 34

Résultat :

34 intervalles × 0,014 mm = 0,47 mm longueur du segment de mesure

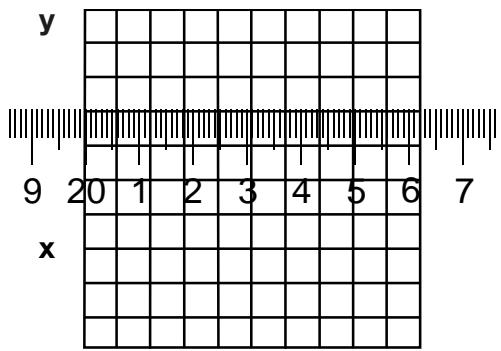

1. Division de la grille 100 × 1 mm²

Calibrer

6,2 mm sur le micromètre-objectif (X)

≙ 10 intervalles sur le réticule de l'oculaire (Y)

(6,2 / 10) mm = 0,62 mm valeur étalon

Dénominateur

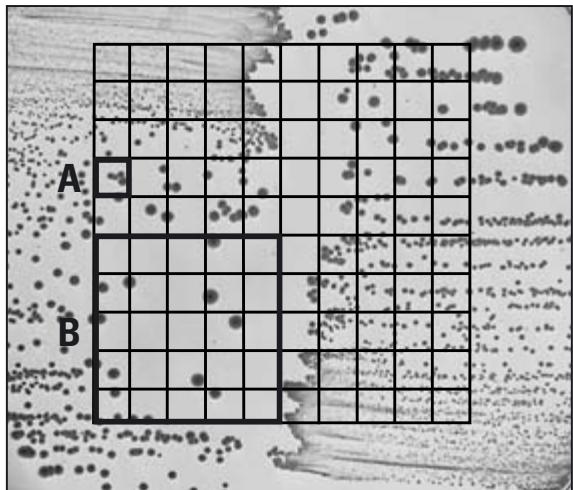

Surface du carré grisé A : 0,38 mm²

Résultat : 4 cellules pour 0,38 mm²

Surface du carré grisé B : 9,5 mm²

Résultat : 16 cellules pour 9,5 mm²

Calibrer

1. Mettre au point le micromètre-object de façon nette.
2. Dénombrer :

Nombre de mm (pouces) sur le micromètre-object (X)

Nombre d'intervalles sur le réticule de l'oculaire (Y)

1. Calculer la valeur étalon (un intervalle du réticule d'oculaire) :

X / Y mm (pouces) = valeur étalon

Mesurer

1. Mettre au point de façon nette sur l'objet au lieu du micromètre-object.
2. Dénombrer et calculer :

Nombre d'intervalles sur le réticule de l'oculaire :

mm (pouces) × valeur étalon = mm (pouces) longueur du segment de mesure

	Instrument
		Cran de grossissement
		Objetif
		Facteur de tube
		Oculaire
		Réticule
		Valeur étalon
