MODE D'EMPLOI LP C LEICA

Mode d'emploi

Leica LPC

V1.0 Français - 06/2010

Toujours conserver le mode d'emploi à proximité de l'appareil.

Lire attentivement avant la mise en service.

Les informations, remarques, appréciations et chiffres contenus dans la présente documentation représentent l'état de la science et de la technique tel qu'il a été porté à notre connaissance à l'issue de recherches approfondies.

Nous ne sommes pas tenus d'adapter à intervalles réguliers le présent manuel aux nouveaux développements techniques ni de fournir à nos clients des compléments, mises à jour, etc. de ce manuel.

Pour les indications, les dessins, les illustrations techniques, etc. erronés contenus dans ce manuel, notre responsabilité est exclue dans les limites autorisées conformément aux prescriptions juridiques nationales applicables dans chaque cas individuel. En particulier, nous ne pouvons en aucun cas être tenus responsables des pertes financières ou autres dommages consécutifs en rapport avec le respect des indications et autres informations de ce manuel.

Les indications, dessins, illustrations et autres informations du présent manuel, qu'il s'agisse du contenu ou de détails techniques, ne peuvent être considérés comme des caractéristiques garanties de nos produits.

Sur ce point, seules les dispositions contractuelles entre nous et nos clients font autorité.

Leica se réserve le droit de modifier la spécification technique ainsi que le processus de fabrication sans préavis. Ceci est la seule manière de pouvoir assurer un processus continu de perfectionnement technique et d'amélioration du processus de production.

La documentation présente est protégée par droits d'auteur. Leica Biosystems Nussloch GmbH est titulaire du droit d'auteur du présent document.

La reproduction de texte et de figures, en tout ou en partie, par impression, photocopie, microfilm, webcam ou tout autre procédé, y compris tous les systèmes et médias électroniques, n'est possible qu'avec l'autorisation expresse, écrite et préalable de Leica Biosystems Nussloch GmbH.

Pour le numéro de série et l'année de fabrication, veuillez vous reporter à la plaque signalétique au dos de l'appareil.

Leica Biosystems Nussloch GmbH

Publié par :

1. Remarques importantes 5
2. Sécurité 6 2.1 Consignes de sécurité 6 2.2 Indications de danger 6
3. Composants et spécifications 10

3.1 Aperçu général - pièces de l'appareil 10 3.2 Caractéristiques techniques 12

1. Mise en service 14

4.1 Instructions de déballage 14 4.2 Contenu standard de la livraison 15 4.3 Montage de l'unité de filtration 16 4.4 Cassettes 19 4.5 Conditions sur le site 20 4.6 Fonctionnement de l'imprimante 21 4.7 Chargement des magasins de cassettes 23 4.8 Raccordement électrique 24

1. Nettoyage et maintenance 25

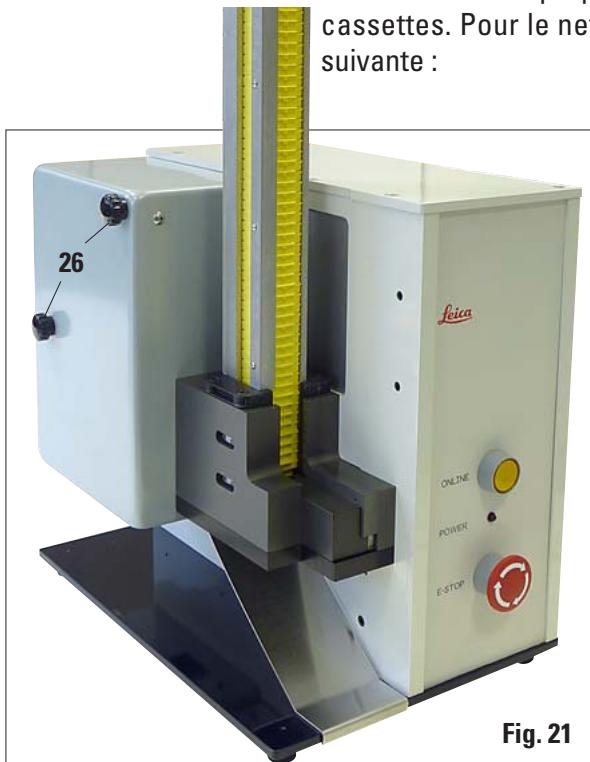

5.1 Nettoyage de la lentille laser 25 5.2 Nettoyage des tubes d'entrée du filtre 27 5.3 Nettoyage des capteurs optiques 28 5.4 Remplacement du filtre 29 5.4.1 Remplacement du préfiltre 30 5.4.2 Remplacement du filtre principal 32 5.5 Changement des fusibles 35

1. Accessoires en option 36
2. Annexe A - Sécurité laser 38 7.1 Classes de risques liés au laser 38 7.2 Mesures de contrôle pour les classes laser 40 7.3 Répercussions biologiques des rayons laser 41 7.3.1 Lésions oculaires 41 7.3.2 Lésions thermiques 41 7.3.3 Lésions cutanées 42

Symboles utilisés dans le texte et signification

Les indications de danger sont présentées sur fond gris et identifiées par un triangle ! de mise en garde.

Les remarques, c'est-à-dire les informations importantes pour l'utilisateur, sont présentées sur fond gris et identifiées par le symbole i

(5)

Les chiffres entre parenthèses font référence aux nombres de positions des figures.

LOAD

Les touches de fonction faisant partie du clavier ou à activer dans le logiciel sont en gras et en majuscules.

Mise en garde contre les rayons laser, le rayonnement laser invisible, éviter d'exposer les yeux ou la peau au rayonnement direct ou par diffusion.

Groupe d'utilisateurs

• L'imprimante laser LPC Leica pour cassettes ne peut être utilisée que par un personnel spécifique formé.
• Avant de commencer à utiliser l'appareil, l'utilisateur est tenu de lire attentivement le présent mode d'emploi et de se familiariser avec tous les détails techniques de l'appareil.

Utilisation conforme

L'imprimante laser LPC Leica pour cassettes sert à l'impression de codes d'identification sur des cassettes à tissus LPC uniquement.

• L'appareil a été mis au point notamment pour les laboratoires de pathologie, d'histologie, de cytologie, de toxicologie et sert uniquement à l'impression de cassettes à tissus LPC de Leica.
• L'imprimante laser LPC pour cassettes sert au marquage individuel sous forme d'un code-barre linéaire haute résolution, de codes-barres bidimensionnels et de texte sur cassettes LPC, afin d'éviter toute erreur d'identification de blocs de cassettes ou de porte-objets due à une écriture illisible.
• L'utilisation de l'appareil doit être strictement conforme aux instructions contenues dans ce mode d'emploi.

Toute autre utilisation de l'appareil sera considérée comme non conforme à sa destination !

Type d'appareil

Toutes les informations données dans ce mode d'emploi sont uniquement applicables au type d'appareil mentionné sur la page de garde.

Une plaque signalétique importante le numéro de série est fixée au dos de l'appareil.

Fig. 1

Observez impérativement les consignes de sécurité et les indications de danger énoncées dans ce chapitre.

Lisez ces consignes et indications même si vous vous êtes déjà familiarisé avec la manipulation et l'utilisation d'un Leica.

2.1 Consignes de sécurité

Le présent manuel d'utilisation contient des instructions et informations importantes pour la sécurité de fonctionnement et la maintenance du microtome.

Il fait partie intégrante de l'appareil et doit être lu attentivement avant la mise en service et l'utilisation de l'appareil. Il doit toujours être conservé à proximité de l'appareil.

Cet appareil a été construit et contrôlé conformément aux dispositions relatives à la sécurité des instruments électriques de mesure, de commande, de réglage et de laboratoire.

Pour bénéficier de ce niveau de sécurité et travailler sans risques sur le microtome, l'utilisateur doit se conformer aux instructions et consignes de sécurité contenues dans le présent mode d'emploi.

Le présent manuel d'utilisation devra être complété le cas échéant sur la base des règlements nationaux en vigueur concernant la prévention des accidents et la protection de l'environnement dans le pays de l'utilisateur.

Vous trouvez des informations actuelles sur les normes appliquées dans la déclaration CE de l'appareil et sur le site Internet:

http://www.leica-microsystems.com

Il est interdit de démonter ou modifier les dispositifs de sécurité de l'appareil et des accessoires. Seuls les techniciens du SAV autorisés par Leica sont habilités à ouvrir et réparer le microtome.

2.2 Indications de danger

Les dispositifs de sécurité prévus sur l'appareil par le constructeur ne sont que l'élément de base de la prévention des accidents. Ce sont en premier lieu l'exploitant chez lequel l'appareil est employé, ainsi que les personnes mandatées par l'exploitant et chargées d'utiliser, d'entretenir ou de réparer cet appareil, qui assument la responsabilité principale pour une exécution des travaux sans accidents.

Pour s'assurer un fonctionnement irréprochable de l'appareil, il faut tenir compte des consignes et remarques suivantes.

Indications de danger - transport et installation

• L'appareil doit être impérativement raccordé à une prise de courant mise à la terre. La mise à la terre ne doit pas être neutralisée par un rallonge sans conducteur de protection.
• Il est interdit d'utiliser l'appareil dans des zones exposées à un risque d'explosion.
• Une condensation peut se former si une grande différence de température existe entre le lieu de stockage et le lieu d'utilisation de l'appareil, en conjonction avec une hygrométrie élevée. Dans ce cas, attendre au moins deux heures avant de mettre l'appareil sous tension. Le non-respect de ce délai exposerait l'appareil à des dommages.
• L'imprimante laser LPC Leica pour cassettes et le logiciel d'affranchissement doivent être installés sur place chez le client par le personnel de Leica formé qui contrôle la performance de l'appareil.
• Veuillez prendre contact avec votre représentant Leica avant de changer de place l'imprimante LPC Leica pour cassettes.

Indications de danger signaux de sécurité sur l'appareil

• Les signaux de sécurité apposés sur l'appareil même par un triangle de mise en garde signifient que les étapes d'utilisation appropriées doivent être exécutées conformément au présent mode d'emploi lors de la manipulation ou de l'échange du composant considéré.
• Le non-respect de ces instructions peut entraîner des accidents, blessures et/ou dommages de l'appareil/des accessoires.

Indications de danger - travail avec l'appareil

• Seul le personnel de laboratoire ayant reçu les instructions nécessaires est autorisé à travailler sur l'appareil. Il ne doit être mis en œuvre que conformément à sa destination et conformément aux instructions fournies dans le présent manuel.
• En cas d'urgence, couper l'interrupteur d'alimentation et débrancher l'appareil. Lorsque l'appareil est en service, il est interdit de saisir la goulotte. Risque de blessure!

Indications de danger - maintenance et nettoyage

• Avant chaque opération de maintenance, éteindre l'appareil et débrancher le câble d'alimentation de la prise secteur.
• Pour nettoyer les surfaces externes, n'utilise ni alcool, ni détergent à base d'alcool (nettoyant pour vitres), ni produit abrasif, ni solvant à base d'acétone ou de xylène. Les surfaces laquées NE sont PAS résistantes au xylène ou à l'acétone!
• Il ne doit en aucun cas pénétrer de liquide à l'intérieur de l'appareil pendant le travail !

Indications de danger - sécurité chimique

• N'utilisez pas l'imprimante laser LPC Leica pour cassettes sans vérifier si l'unité de filtration est raccordée et fonctionne correctement. Cela pourrait entrainer des dysfonctionnements de l'appareil et l'émission de particules de poussière toxiques. Cela pourrait entraîner des dysfonctionnements de l'appareil et l'émission de particules de poussière toxiques.

Indications de danger - sécurité optique/laser

• Rayonnement laser invisible, évitez d'exposer les yeux ou la peau au rayonnement direct ou par diffusion
• Produit laser de CLASSE 1, renfermant un laser de CLASSE 4 (5 W, 10,57 à 10,63 μm)
• Le rayon laser est émis par la lentille qui se trouve à environ 12,5 cm de la cassette en position d'impression.
• N'essayez jamais d'utiliser l'imprimante laser LPC Leica pour cassettes sans mettre en place le capot de protection.
• N'essayez jamais de vous passer d'un des dispositifs de sécurité de l'appareil.
• N'essayez jamais de démonter ou de réparer la tête du laser. En cas de dysfonctionnement, appelez le service SAV de Leica.
• Chacune des actions susmentionnées peut entrainer des lésions oculaires ou cutanées durables.

Indications de danger - sécurité de fonctionnement

• N'essayez pas d'instructor ou de changer de place l'imprimante laser LPC Leica pour cassettes. Cela pourrait entrainer des pertes de données et/ou un dysfonctionnement de l'appareil. Pour l'installation de l'imprimante pour cassettes, appezez un représentant Leica.
• N'essayez pas d'instructor ou de réinstaller le logiciel de commande de l'imprimante laser LPC Leica pour cassettes. Cela pourrait entrainer des pertes de données et/ou un dysfonctionnement de l'appareil. Pour installer le logiciel, veuillez contacter votre représentant Leica.

• N'utilisez pas l'imprimante laser LPC Leica pour cassettes sans vérifier si l'unité de filtration est raccordée et fonctionne correctement. Cela pourrait entrainer des dysfonctionnements de l'appareil et l'émission de particules de poussière toxiques.
• Ne placez l'imprimante laser LPC Leica pour cassettes que sur une surface plane solide. Positionnez l'imprimante laser LPC pour cassettes de manière à ce que les éléments de commande à l'avant et à l'arrière soient aisément accessibles pour l'utilisateur.
• Veuillez considérer que de petites altérations de couleurs peuvent apparaître sur les cassettes LPC si celles-ci sont exposées à des réactifs contenant de l'acide picrique, p. ex. au liquide de Bouin.
• Veuillez considérer que le texte imprimé sur les cassettes LPC Leica peut devenir illisible ou disparaître si celles-ci sont longuement exposées à des solutions contenant des acides forts. Les processus de décalcification de tissus des cassettes LPC Leica sous l'effet d'acides forts, tels que les acides nitriques, doivent être contrôlés par les utilisateurs avant leur mise en place.

Indications de danger - sécurité électrique

• N'utilisez que l'unité de filtration Filtronic GD80 livrée avec votre cassette LPC et raccordez-la à la sortie d'air sur 100-240 V, 50/60 Hz, 1 A max.
• Vérifiez que l'imprimante laser LPC Leica pour cassettes est placée de manière à ce que le cable d'alimentation électrique puisse être facilement retiré au dos de l'appareil.
• Le câble d'alimentation de l'imprimante laser LPC Leica pour cassettes doit être impérativement raccordé à une prise mise à la terre. Utilisez exclusivement le câble de raccordement électrique fourni.

Indications de danger - sécurité mécanique

• N'essayez jamais d'utiliser l'imprimante laser LPC Leica pour cassettes sans mettre en place le capot de protection.
• N'essayez jamais de vous passer d'un des dispositifs de sécurité de l'appareil.
• Outre la classe de laser 4, l'appareil comprend des pièces mécaniques mobiles qui pourraient blesser l'utilisateur si les instructions précédentes ne sont pas respectées (voir ch. 7 - Annexe A, à partir de la page 38).

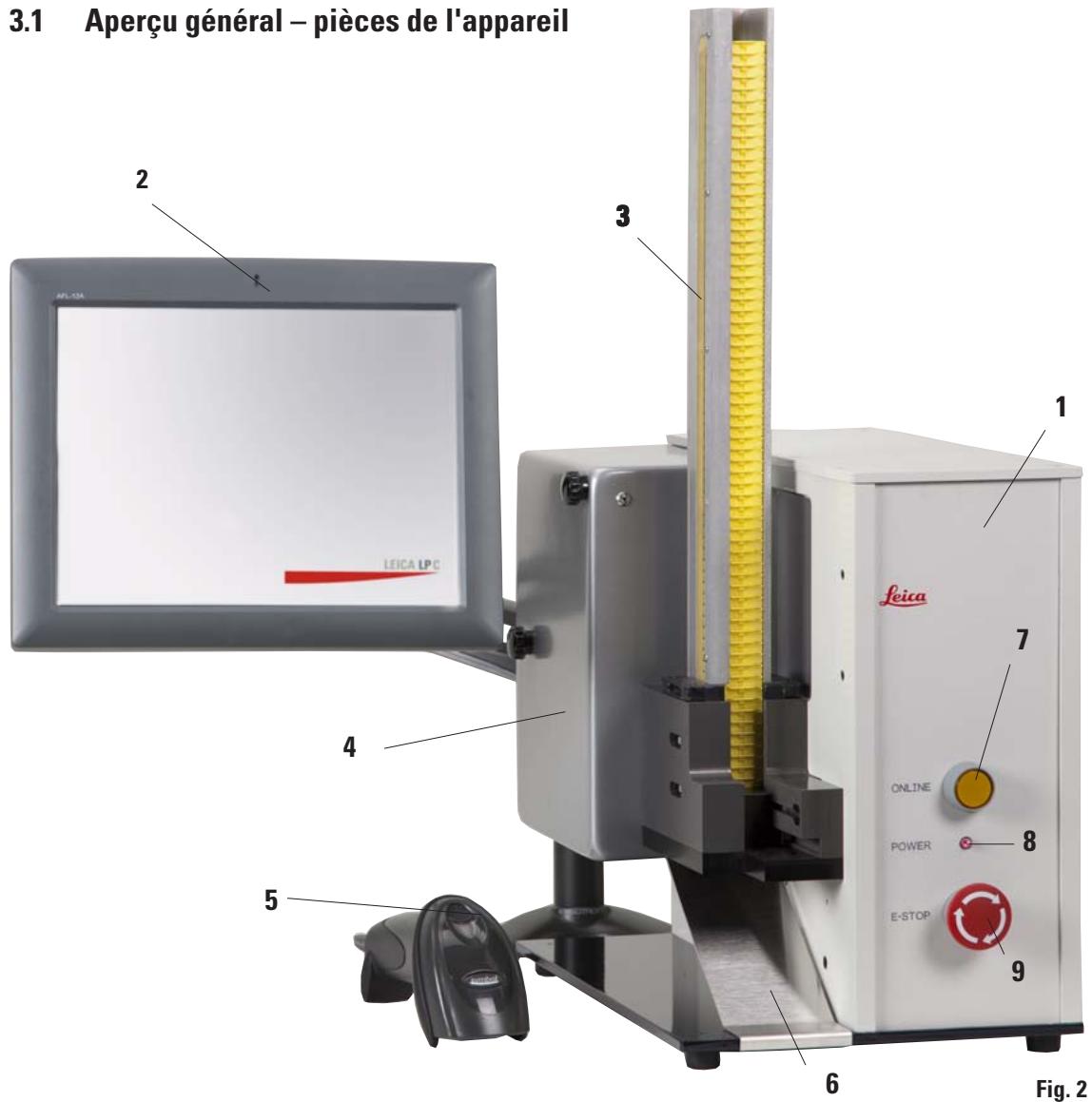

3.1 Aperçu général - pièces de l'appareil

1 - Appareil de base 2 - Moniteur (en option) 3 - Magasin pour cassettes 4 - Boîtier pour dispositif à miroir du laser

5 - Scanner (en option) 6 - Goulotte de sortie pour cassettes 7 - Bouton En ligne 8 - LED puissante (témoin de courant) 9 - Interrupteur d'ARRÉT D'URGENCE

Dés et raccordements électriques Fig. 2

10 - Plaque signalétique 11 - Autocollant de mise en garde : produit laser de CLASSE 1 12 - Port série 13 - N° de mise à jour du logiciel 14 - Port USB 15 - Raccordement au secteur réseau

16 - Interrupteur principal/bascule 17 - Fusibles secondaires 18 - Branchement de l'alimentation électrique 19 - Interrupteur à clé 20 - Branchement de l'alimentation électrique pour unité de filtration 21 - Manchon de branchement du tuyau à l'unité de filtration

3.2 Caractéristiques techniques informations générales sur l'appareil

Homologations :	Les symboles des homologations spécifiques de l'appareil sont indiqués au dos de l'appareil à côté de la plaque signalétique.
Tension nominale :	100V à 240V +/- 10%
Fréquence nominale :	50/60 Hz, 3A
Classification :	Degré de contamination 2 Catégorie de surtension II
Classification des lasers :	Classe 1 des lasers enfermés, Sortie 5 watts (voir annexe)
Fusibles secondaires :	2 x F 5 AL, 250 V
Plage de température de service :	de 5°C à 40°C
Hygrométrie relative :	de 10 à 80%, sans condensation
Compatibilité code-barre :	Code 128, Code 39, DataMatrix, PDF417
Connectivité au PC :	Port USB, Ethernet, série
Dimensions et poids
Dimensions de l'appareil de base
Largeur x profondeur x hauteur :	254mm x 457,2mm x 355,6mm
Hauteur (magasin compris) :	635mm
Poids
Appareil de base :	19,5kg
Unité de filtration	env. 13kg

Dimensions unité de filtration :

Largeur x profondeur x hauteur : 210mm x 490mm x 460mm

Exigences électriques : L'unité de filtration est alimentée directement par l'imprimante pour cassettes.

Compatibilité filtres : n'utilisez que des filtres spécialement conçus pour cette unité de filtration. Contactez un collaborateur Leica pour les spécificités de la commande.

Paramètres de puissance

Capacité de chargement : jusqu'à 70 cassettes/magasin

Vitesse d'impression

Impression de lots : 3 à 6 secondes (cassette à cassette)

Impression individuelle : 8 s par cassette

Sélectionnez le type d'impression (positive ou inversée)

Impression

Résolution de l'impression : 200 lignes pour 25,4mm

Support d'impression : exclusivement des cassettes LPC Leica

Configuration informatique requise

Ordinateur 100% compatible IBM

Pentium 400 MHz

Windows XP, 7*

Espace du disque dur disponible de 50Mo

RAM de 64Mo

1 interface sérieelle, USB ou Ethernet (pour le branchement de l'ordinateur)

Moniteur couleur (résolution 800 x 600 ou plus conseillée)

Lecteur de CD ou DVD

• Windows 95/98/Me/NT/2000/Vista ne sont plus supportés par le fabricant de Labelase®. Cela ne peut pas dire que le logiciel ne fonctionne pas sur ces plateformes, mais nous ne pouvons pas le garantir et nous ne proposons pas d'assistance informatique pour le cas où tout ne fonctionnerait pas.

Si votre PC ne dispose pas de lecteur, copiez les instructions d'installation sur une clé USB à partir de laquelle vous pourriez exécuter l'installation.

4.1 Instructions de déballage

À la livraison de l'appareil, vérifie l'indicateur d'inclinaison (1) indiqué sur l'emballage. Si la pointe de la flèche est bleue, l'envoi a été transporté en position couchée, a été trop fortement incliné ou s'est renversé.

Faire les remarques appropriées sur les documents d'accompagnement et vérifier que le colis n'est pas endommagé. S'il a été visiblement abimé, signalez ici immédiatement à votre transitaire.

Fig. 4a

• Retirez les huit agrafes (2) comme indiqué dans l'extrait (fig. 4a). Retirez le couvercle (3).
• Pour retirer la paroi latérale (4), retirez les deux agrafes inférieures (5, fig. 5) (voir extrait 4a).
• Retirez avec précaution l'imprimante (6), le contrôle (7) et les cartons d'accessoires (8). Posez l'imprimante sur une paillasse stable.

En fonction des accessoires commandés, il est possible que la livraison comporte un carton vide.

destiné à garantir un trans-

port sur.

Fig. 5

Fig. 6

Pour un transport stable de l'appareil, nous recommandons de conserver l'emballage d'origine et les agrafes.

4.2 Contenu standard de la livraison

L'équipement de base du Leica LPC comprend les pièces suivantes :

Box 1

Unité de filtration 120V ou

Unité de filtration 240V

Embouts pour sortie femelle

Box 2

Imprimante laser LPC pour cassettes 120V 14 0605 46656

Imprimante laser LPC pour cassettes 240V 14 0605 46655

Magasin pour cassettes

Clé imprimante LPC

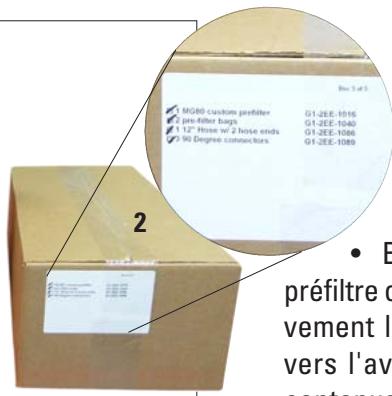

Box 3

Boîtier avec préfiltre intégré (remplaçable) - y compris 1 sac de préfiltre de rechange

Tuyau 10" (souple, pour relier l'unité de filtration et le préfiltre)

3 x 20 pièces cassettes à tissus LP C (échantillons)

Cable réseau PC 3,05m

Mode d'emploi

Hardware 14 0605 80001

Software 14 0605 80002

DVD (Labelase Producer Software avec documentation et multilingue) 14 0605 80003

Tuyau gris 3,05m / 2,86cm (avec raccord)

1 jeu de câbles : Câble secteur USA, 110 V ou

Cable secteur UK

Cable secteur EU, CEE 7/7

Cable secteur

Cable USB

Cable RS232

3 × 20 cassettes à échantillons

Box 5 (peut être commandé en option, dans une boîte avec l'imprimante)

Kit de magasins linéaires, composé de : 14 0605 46657

4 x magasins pour cassettes, Porte-magasin (pour 4 magasins)

4.3 Montage de l'unité de filtration

L'imprimante LPC Leica ne doit jamais être utilisée sans l'unité de filtration.

Fig. 7

• Vous avez besoin des cartons Unité de filtration (1a) et Accessoires (2) de la boîte de transport.
• Après le déballage, retirez les quatre vis moletées (3), détachez le couvercle (4) de la partie inférieure.
• èvement la face inférieure vers le haut, puis vers l'avant afin de retirer les accessoires contenus (6). Puis, refermez le couvercle du préfiltre!

3. recouverts Fig. 8

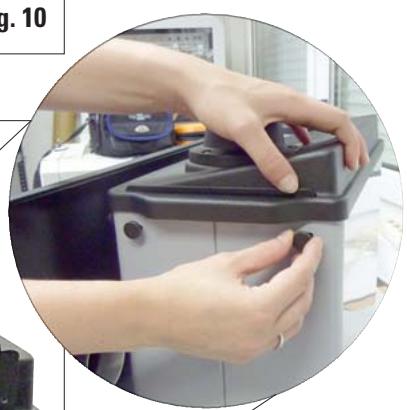

En refermant, veillez à ce que les languettes métalliques soient bien encastrées ! Fig. 9

Fig. 9b 5 - Le préfiltre est déjà installé en usine

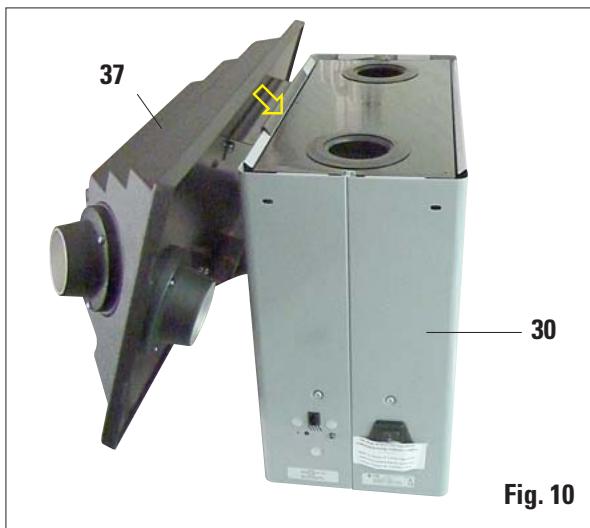

• Suspendez le préfiltre (37) – à droite ou à gauche (selon vos besoins) – à l'unité de filtration (30).

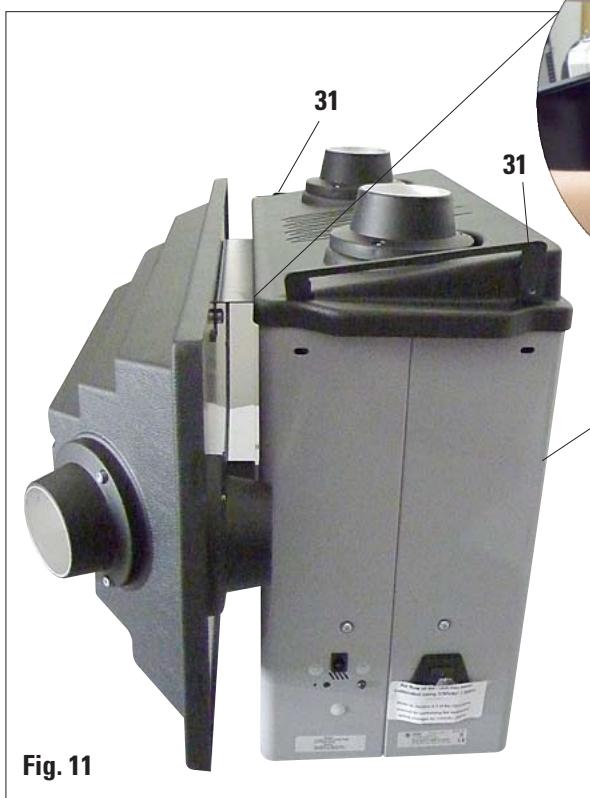

• Insérez les étriers (31, fig. 11) à nouveau dans le boîtier de l'unité de filtration et fixez le couvercle en l'encastrant et en vissant les quatre vis moletées (voir extrait fig. 11) – pour cela, poussez l'étrier (31) un peu vers l'arrête et vers le bas afin que la vis moletée s'insère dans le filetage.

Fig. 12

• Placez les raccords (32) pour les tuyaux dans le bon angle sur les manchons, l'entrée non requise étant bien fermée avec le bouchon joint (34).

Les raccords (32, 34) doivent être montés AVANT que le couvercle ne soit mis sur le filtre principal ou que le préfiltre ne soit placé latéralement au niveau du boîtier du filtre ! Si cela n'est pas respecté, le couvercle ou le boîtier du préfiltre risquent de se casser.

• Posez le couvercle à plat sur une surface plane et enforcez les raccords!

Il est impératif de veiller à ce que le tuyau d'évacuation ne soit pas replié car l'aspiration créée par le filtre serait ainsi entravée.

• Le court tuyau noir (36) relié le préfiltre (37) au filtre principal de l'unité de filtration.
• Le long tuyau gris (38) relié le préfiltre à l'imprimante laser.
• Ce n'est qu'à ce moment que le câble secteur (35) est branché sur l'unité de filtration et relié à l'imprimante laser LPC (branchement 20).

L'unité de filtration est alimentée en courant via l'imprimante laser LPC pour cassettes.

Fig. 13

4.4 Cassettes

Avec l'imprimante laser LPC Leica pour cassettes, seules les cassettes LPC Leica peuvent être utilisées:

A - Cassette à biopsie LPC B - Cassette à tissus LPC C - Cassette à tissus LPC à mailles serrées

Les cassettes sont proposées dans différents coloris - voir pour cela les accessoires en option ch. 6.

• Veuillez considérer que de petites altérations de couleurs peuvent apparaître sur les cassettes LPC si celles-ci sont exposées à des réactifs contenant de l'acide picrique, p. ex. au liquide de Bouin.
• Veuillez considérer que le texte imprimé sur les cassettes LPC Leica peut devenir illisible ou disparaître si celles-ci sont longuement exposées à des solutions contenant des acides forts. Les processus de décalcification de tissus des cassettes LPC Leica sous l'effet d'acides forts, tels que les acides nitriques, doivent être contrôlés par les utilisateurs avant leur mise en place.

4.5 Conditions sur le site

L'emplacement doit être bien aéré.

Il est interdit d'exploiter la machine dans des locaux exposés à un risque d'explosion !

• L'imprimante nécessite une surface d'environ 260 × 460 ~mm, l'unité de filtration requiert une surface supplémentaire d'environ 470 × 490 ~mm. L'ordinateur avec le logiciel de commande doit également être mis en place.
• Paillasse stable et sol exempt de vibrations.
• Température ambiante entre +5°C et +40°C. Hygrométrie relative maximale de 80%, sans condensation.
• Éviter toute exposition au choc, à la lumière claire directe et aux fortes variations de température.
• La prise utilisée pour l'alimentation en courant doit se trouver à proximité de l'imprimante laser et être facilement accessible.
• L'imprimante laser ne doit être utilisée que dans des locaux fermés et à une altitude de 2000m maximum.

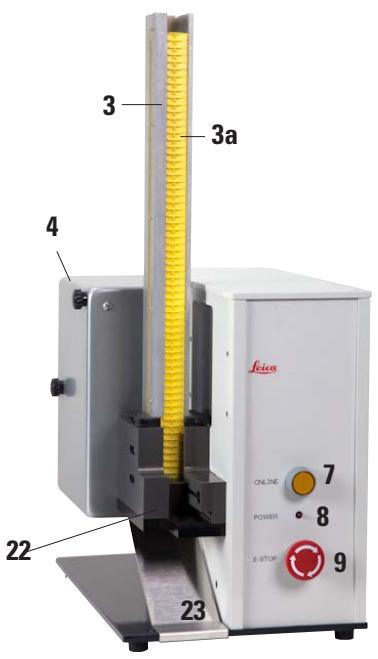

4.6 Fonctionnement de l'imprimante

Fig. 14

L'imprimante pour cassettes comprend un boîtier pour le dispositif à miroir du laser (4), 1 magasin de cassettes (3), pouvant contenir jusqu'à 70 cassettes à tissus (3a).

Juste sous le magasin de cassettes se trouve le mécanisme à griffe (22), qui éjecte les cassettes du magasin, les transporte à la position repérée et les transfère ensuite par l'ouverture dans la goulotte (23). Le magasin de cassettes (3) peut être facilement prélevé par un mouvement vertical pour changer de version ou de coloris de cassette (des magasins supplémentaires pour changer facilement de version ou de coloris de cassette sont disponibles en option).

Sur la face avant se trouve un bouton d'arrêt d'urgence (9), le témoin de courant (LED rouge, 8) et un bouton En ligne (7). Le bouton En ligne s'allume lorsque l'imprimante laser est en ligne.

Dispositifs de verrouillage de sécurité

Pour éviter une exposition au rayonnement laser nocif, l'imprimante laser LPC pour cassettes dispose de différents types de signes de sécurité :

1. Interrupteurs mécaniques

• Ces interrupteurs se trouvent à l'avant, à l'arrière et dans le capot du boîtier de l'imprimante. Ils coupent le courant de l'imprimante.
• Bouton-poussoir d'arrêt d'urgence E-STOP (9) - large et rouge, facilement accessible,
• Interrupteur à clé (19) pour verrouillage/mise hors service - pour le service, tourner jusqu'au butoir droit et laisser ainsi.
• Interrupteur principal/bascule Marche/Arrêt (16).

11 - Pinceau du dispositif de verrouillage de sécurité

12 - Encoche pour le dispositif de verrouillage de sécurité Fig. 16

Dispositif de verrouillage de sécurité (24/25) dans le capot principal.

Lorsque le dispositif de verrouillage de sécurité fonctionne, l'utilisateur doit :

• rechercher immédiatement la cause du verrouillage
• vérifier si le capot du boîtier n'est pas endommagé avant de faire fonctionner l'imprimante
• En cas de dommage constaté ou si l'appareil ne fonctionne pas, n'utilisez plus l'imprimante et contactez le SAV ou un conseiller de vente de Leica pour résoudre le problème.

2. Construction mécanique

Le trajet du faisceau depuis le tube laser jusqu'au passage définitif de la lentille est entièrement recouvert d'une protection métallique dotée d'un matériel approprié, qui absorbe la chaleur produite par le rayon laser.

3. Code d'accès de sécurité

Le logiciel requiert un code d'accès pour modifier le formatage des cassettes ou les paramètres de fonctionnement de l'imprimante proprement dite, y compris du cycle laser. Il n'est permis d'accéder aux domaines protégés par un code du logiciel de l'imprimante que avec l'accord du SAV de Leica.

Les caractéristiques et mesures de précaution susmentionnées ont été mises au point pour la sécurité de l'utilisateur. Si vous deviez avoir des questions ou des suggestions, veuillez vous adresser directement à Leica.

4.7 Chargement des magasins de cassettes

Fig. 17

La version et le coloris des cassettes doivent être sélectionnés par l'utilisateur. Les magasins doivent être chargés manuellement de cassettes de la version et du coloris choisis par l'utilisateur pour l'impression. L'imprimante n'est pas en mesure de déterminer la version ou le coloris des cassettes qui sont placées dans les magasins. nickel magasin est chargé dans la machine.

Les cassettes doivent impérativement être placées correctement, leur côté revêtu (noir) orienté vers le côté fermé du magasin!

Fig. 18. Porte-magasin multiple, en option

N'utilise que des cassettes LPC pour l'imprimante pour cassettes. Les cassettes LPC sont recouvertes d'un revêtement noir sur leur face antérieure. Sans ce revêtement, l'imprimante ne peut pas imprimer sur la cassette.

Pour le chargement du magasin de cassettes :

• Placez les cassettes avec la bande adhésive orientée vers l'ouverture sur le côté du magasin et le côté revêtu des cassettes orienté vers la partie fermée du magasin.
• Retirez la bande adhésive tout en maintenant les cassettes avec la main.
• Guidez les cassettes dans le magasin vers le bas, une fois la bande retirée.

4.8 Raccordement électrique

L'appareil DOIT être raccordé à une prise de courant mise à la terre.

L'appareil est livré avec deux câbles secteurs différents. Utiliser uniquement le câble prévu pour le secteur local (prises).

Fig. 19

Raccordement de l'appareil

• Vérifiez que l'imprimante est hors tension – Interrupteur principal() sur "0" = ARRÊT.
• Insérez le câble secteur adapté dans la prise d'entrée (18) de l'alimentation en tension.
• Mettez l'appareil sous tension avec l'interrupteur principal (sur "I" = MARCHE).

• série (12), câble fourni, la méthode la plus simple USB (14), câble fourni USB (15), câble fourni
• Pour faire fonctionner l'imprimante, un câble série (36, fourni) est nécessaire.

Fig. 20

Le branchement se fait sur la prise d'entrée (12) de l'imprimé.

Pour d'autres possibilités, voir le manuel d'installation du logiciel!

Connexion de l'imprimante à l'unité de filtration

• Branchez le câble secteur (35, fig. 12) dans la prise d'entrée de l'unité de filtration et l'autre extrémité du câble dans la prise d'entrée (20) de l'imprimante.

L'interrupteur à clé (16a) devra rester dans cette position après la première mise en marche (tour à droite).

Pour que votre imprimante fonctionne correctement, il est primordial de nettoyer les pièces suivantes toutes les 2 semaines.

Lentille laser Zone autour de la lentille laser - Ouvertures d'entrée du système de filtration - Capteurs optiques

• Après avoir effectué cette maintenance de routine, l'utilisateur doit vérifier que l'imprimante n'est pas endommagée.
• Si l'appareil est endommagé, cessez immédiatement d'utiliser l'imprimante et contactez le SAV de Leica pour vous informer en vue d'un échange.

5.1 Nettoyage de la lentille laser

Une lentille laser propre est garantie d'une impression bien lisible sur les cassettes. Pour le nettoyage de la lentille laser, appliquez la procédure suivante :

Accès à la lentille laser

• Dévissez les deux boutons (26).

La lentille laser se trouve juste derrière le capot principal.

Fig. 22

Fig. 23

N'essayez JAMAIS de tourner l'unité de lentille (27) avec la main.

Les tours à la main entraînent des dommages durables sur votre imprimante laser pour cassettes.

Nettoyage de la lentille laser

IMPORTANT! N'utilisez que de l'acide acétique à 5%-8% avec de l'eau distillée pour nettoyer la lentille laser.

Tous les autres produits nettoyants abîmeraient durablement la lentille.

Pour le nettoyage de la lentille laser (28), appliquez la procédure suivante:

• Les carrés de gaze de 5 × 5 cm sont les plus appropriés pour le nettoyage de la lentille.
• Humidifiez un carré de gaze avec de l'acide acétique à 5%-8% avec de l'eau distillée.
• Passez sous l'unité de lentille.
• Nettoyez soigneusement la lentille de verre et les pièces métalliques autour de la lentille.
• Vérifiez que la partie de jonction entre le verre et le métal est soigneusement nettoyée.

Fig. 24

5.2 Nettoyage des tubes d'entrée du filtre

Le système de filtration de l'imprimante DOIT être nettoyé toutes les 2 semaines pour maintenir un fonctionnement correct.

• Le tube d'entrée argenté (29) se trouve dans le capot principal.

Nettoyage du tube d'entrée

Le tube d'entrée (29) et le puits d'évacuation d'air (29a) se couvrent de poussière s'ils ne sont pas nettoyés toutes les 2 semaines.

Utilisez un carré de gaze de 5 × 5 ~cm, pour nettoyer le tube d'entrée et la zone autour du tube.

Passez sur cette zone un carré de gaze sec!

Utilisez ensuite un carré de gaze imprégné d'acide acétique à 5%-8% (avec de l'eau distillée) pour nettoyer le tube d'entrée et la zone autour du tube.

5.3 Nettoyage des capteurs optiques

Les capteurs optiques indiquent à la machine si des cassettes sont chargées.

Si les capteurs sont poussiéreux, l'imprimante cesse de fonctionner.

Fig. 25

Fig. 26

Les capteurs doivent être nettoyés toutes les 2 semaines.

Localisation et nettoyage des capteurs

• Les capteurs se trouvent à l'endroit indiqué par les flèches jaunes (fig. 25 et fig. 26).
• Il y a des capteurs des deux côtés du boîtier.
• Soufflez un peu d'air comprimé dans cette zone pour nettoyer les capteurs optiques.
• Vous pouvez acheter de l'air comprimé en boîtes chez votre fournisseur de matériel de bureau local.

Veillez à ne pas geler les capteurs avec l'air comprimé.

Fig. 27

ATTENTION : utilisez toujours de la gaze sèche pour nettoyer le système laser principal.

Des gouttes de liquide pénétrant dans le moteur ou d'autres pièces électriques endommageraient votre imprimante laser.

Utilisez de la gaze SECHE pour nettoyer soignement la zone autour du système laser principal. - Soufflez un peu d'air comprimé dans cette zone pour nettoyer les capteurs optiques.

Veillez à ne pas geler les capteurs avec l'air comprimé.

5.4 Remplacement du filtre

Les filtres du système de filtration doivent être régulièrement remplacés afin de garantir un fonctionnement sûr et fiable de votre imprimante laser LPC pour cassettes.

L'unité de filtration contient deux filtres : le préfiltre et le contrôle principal.

IMPORTANT! N'utilisez que les sacs de préfiltre et les cartouches de filtres principaux recommandés par Leica. D'autres filtres risquent d'entraver l'écoulement d'air dans l'unité de filtration ou ne pourraient peut-être pas filtrer toutes les particules de poussière de l'air sortant. Pour de plus amples informations, veuillez vous adresser à votre représentant Leica.

5.4.1 Remplacement du préfiltre

Le sac de préfiltre doit être remplacé toutes les 10000 à 15000 cassettes - selon le type de laser (positif ou inversé) ou 1x par an.

Si l'imprimante laser constate une réduction du débit d'air, un signal acoustique retentit via l'unité de filtration. De plus, le message suivant s'affiche à l'écran.

Lorsqu'une des conditions est remplie (message d'alarme ou signal acoustique), l'utilisateur doit changer le sac du préfiltre.

Fig. 28

En cas de message d'alarme, cliquez sur OK dans le masque de message d'alarme après avoir remplacé le filtre pour remettre le compteur à zéro. Si vous cliquez sur le bouton Annuler, la fenêtre se ferme mais apparait à nouveau après l'impression de la prochaine cassette.

En cas de signal acoustique, le remplacement du filtre fait cesser le signal acoustique. Si cela n'avait pas été le cas, veuillez contacter votre technician SAV chez Leica!

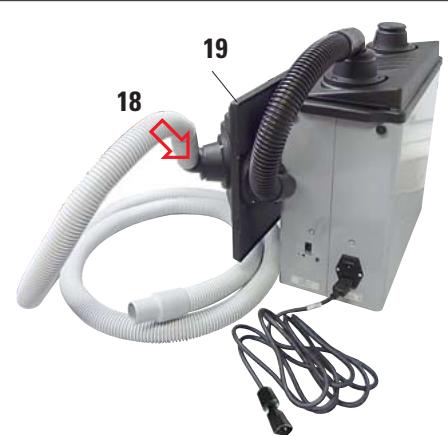

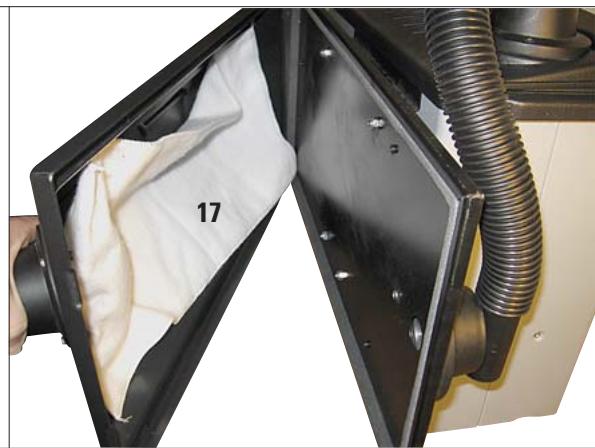

Le préfiltre est remplacé en ouvrant le compartiment de l'unité de filtration et en remplaçant le sac du préfiltre (17).

• Ouvrez le compartiment du préfiltre en tirant sur l'extrémité du tuyau (18) du capot en plastique (19).

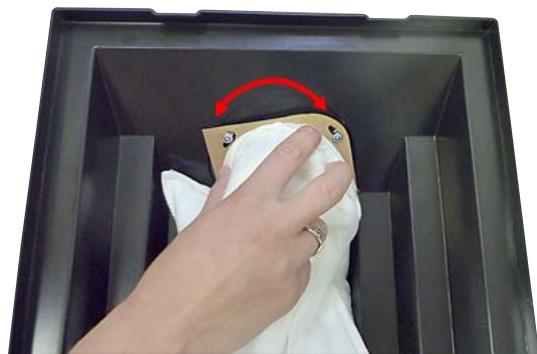

Pour remplacer le filtre, tournez celui-ci comme indiqué dans le sens contraire des aiguilles d'une montre et le retirez. Prélevez le sac du filtre avec précaution et l'éliminez selon la réglementation en vigueur dans le pays d'exploitation.

Insérez le nouveau sac du filtre sur les vis à six pans creux et fixez-le en vissant les vis dans le sens des aiguilles d'une montre.

Fig. 29

1. Une fois le nouveau sac du filtre inséré, fixez d'abord la partie inférieure du capot sur la plaque métallique.
2. La partie inférieure du capot dispose de 2 languettes métalliques qui doivent être insérées dans les encoches du fond du capot en plastique.

Si les languettes métalliques ne sont pas insérées dans les encoches du capot en plastique, le capot va se casser.

1. Basculez ensuite l'extrémité du tube sur le capot vers les plaques métalliques pour garantir une fermeture solide.
2. Assurez-vous que le sac du préfiltre n'est pas coincé entre le capot en plastique et la plaque métallique, ce qui l'abimerait. Le filtre perdrait du vide et des particules de poussière s'échapperaient.

N'utilisez pas l'imprimante laser LPC Leica pour cassettes sans vérifier si l'unité de filtration est raccordée correctement et fonctionne. Cela pourrait entraîner des dysfonctionnements de l'appareil et l'émission de particules de poussière toxiques.

5.4.2 Remplacement du filtre principal

Le filtre principal doit être remplacé 1x par an ou après l'impression de 100000 à 120000 cassettes LPC ou lorsque le message suivant apparait sur l'écran.

Fig. 30

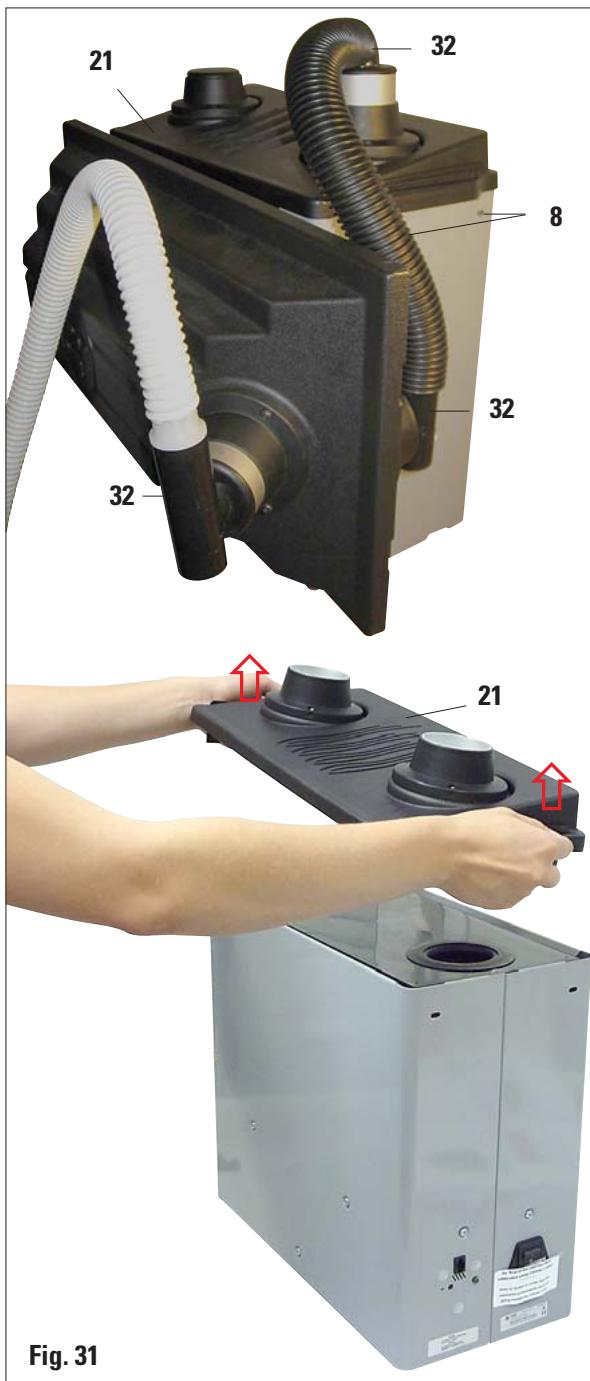

Pour remplacer le filtre principal :

• Retirez les extrémités des tuyaux des manchons d'entrée (32).
• Dévissez les quatre vis molettes (8, voir aussi fig. 8, page 16) en haut sur le boîtier du filtre et retirez le capot supérieur (21) de l'unité de filtration.

5. Nettoyage et maintenance

Fig. 32

• Retirez la cartouche de filtre (22) en saisissant l'ouverture des deux mains et en tirant vers le haut.

Fig. 33

Lorsque le filtre principal est mis en place, l'utilisateur devra marquer la date de remplacement recommandée sur l'extrémité supérieure du filtre (visible, lorsque l'on retire le capot de l'unité de filtration principale).

Fig. 34

• Remplacez l'ancien filtre principal par un nouveau et marquez la date du prochain remplacement sur le filtre en haut.

IMPORTANT: pour que le filtre principal soit correctement inséré, orientez l'entrée du ventilateur vers la sortie du filtre principal qui se trouve en bas sur le filtre principal.

5.5 Changement des fusibles

Avant de changer un fusible, il faut toujours mettre l'appareil hors tension et prisoner la fiche d'alimentation réseau.

Les fusibles se trouvent au dos de l'appareil.

Fig. 34

Fig. 35

• Soulevez le porte-fusible (17) avec un tournevis (40) et retirez-le.
• Retirez le fusible défectueux du porte-fusible (17) et remplacez-le par un fusible de rechange (17a).

Fusible : F 5AL 250 V

• Replacez le porte-fusible avec le fusible de rechange jusqu'à ce qu'il s'encliquète.

Touch PC, 10" 14 0605 46855

Support de Touch PC 14 0605 46856

Scanner 14 0605 46818

Support de scanner 14 0605 46819

Logiciel pour imprimante :

NLG-PrintMan

NiceLabel (allemand) 14 0601 38470

NiceLabel (anglais) 14 0601 45690

Cassettes à tissus

Coloris Aigue-marine 14 0605 46825 Coloris Bleu 14 0605 46826 Coloris Vert 14 0605 46827 Coloris Lilas 14 0605 46828 Coloris Pêche 14 0605 46829 Coloris Rose 14 0605 46830 Coloris Blanc 14 0605 46831 Coloris Jaune 14 0605 46832 Coloris Gris 14 0605 46925 Coloris Orange 14 0605 46926 ColorisMarron 14060546927

Cassettes à biopsie

Coloris Aigue-marine 14 0605 46833 Coloris Bleu 14 0605 46834 Coloris Vert 14 0605 46835 Coloris Lilas 14 0605 46836

Coloris Pêche 14 0605 46837 Coloris Rose 14 0605 46838 Coloris Blanc 14 0605 46839 Coloris Jaune 14 0605 46840 Coloris Gris 14 0605 46928 Coloris Orange 14 0605 46929 ColorisMarron 14060546930

Cassettes à tissus à mailles serrées

Coloris Aigue-marine 14 0605 46845 Coloris Bleu 14 0605 46846 Coloris Vert 14 0605 46847 Coloris Lilas 14 0605 46848 Coloris Pêche 14 0605 46849 Coloris Rose 14 0605 46850 Coloris Blanc 14 0605 46851 Coloris Jaune 14 0605 46852 Coloris Gris 14 0605 46931 Coloris Orange 14 0605 46932 ColorisMarron 14060546933

Kit linéaire de magasins 14 0605 46657

Sac du filtre (préfiltre), 5 pièces 14 0605 46816

Filtre principal, GD80 HEPA Filter - Imagination 14 0605 46817

7.1 Classes de risques liés au laser

Les classes de risques liés au laser visent à permettre à l'utilisateur de différencier nettement les propriétés et les risques des lasers afin de pouvoir prendre les mesures de protection appropriées. La classification repose sur la puissance de sortie maximale pour l'objectif recherché. Des obligations de marquage spécifique indiquent que la classe du laser, les longueurs d'onde d'émission et les autres instructions applicables en prévention doivent figurer sur chaque marquage. La classification des lasers est également utilisée pour déterminer les exigences en matière de surveillance médicale des personnes utilisant un laser dans leur travail.

La norme étasunienne sur la sécurité liée au laser [21 CFR 1040.10], la norme ANSI [ANSI Z136.1] et la norme internationale [EN 60825] répartissent les lasers en cinq catégories de risques. Ces classes reposent sur les données conjuguées de zones de longueurs d'onde, de puissance et de durée d'émission, utilisées pour déterminer le degré de risque et le potentiel de lésions biologiques oculaires et cutanées.

Les définitions extraites de la norme ANSI Z136.1 sont comme suit :

L'imprimante laser LPC Leica pour cassettes, modèle LPC, est classée ainsi:

• Produit laser de CLASSE 1, renfermant un laser de CLASSE 4 (5W, 10,57 à 10,63 μm)

tout laser ou système laser contenant un laser dans la gamme de longueurs d'onde allant de l'ultraviolet à l'infrarouge lointain (180nm à 100000 nm +) ne pouvant émettre de rayonnement laser dépassant la classe 1 des limites d'exposition accessibles (LEA) selon la définition d'ANSI Z136.1. Par exemple, cela signifierait pas plus de 0.2mW pour une exposition (pour une durée de 48 heures) pour un laser de 488nm. Le rayonnement laser d'un appareil de classe 1 ne présente pas de danger pour son utilisateur dans le cadre d'une utilisation normale. Actuellement les lasers et systèmes laser de classe 1 ne sont soumis à aucune mesure de contrôle. La désignation Classe 1 ne s'applique pas aux périodes de maintenance ou d'entretien pendant lesquelles les dispositifs de sécurité de l'appareil ont été levés ou désactivés d'une autre manière. Un environnement de classe 1 est à nouveau présent lorsque l'appareil est à nouveau dans son état d'origine, tous les dispositifs de sécurité étant à nouveau correctement branchés.

Classe 2:

la classification s'applique uniquement aux ondes continues (CW) et aux lasers et systèmes laser à impulsion continue dans la partie visible du spectre électromagnétique (de 400 à 700nm ) dépassant le niveau de la classe 1, mais pas la puissance de rayonnement moyen de 1mW.

- Classe 3A :

lasers et systèmes laser ayant une puissance de sortie accessible de une à cinq fois les LEA de la classe 1 pour les longueurs d'onde de moins de 400nm ou de plus de 700nm ou moins de cinq fois les LEA de la classe 2 pour les longueurs d'onde entre 400 et 700nm. Les lasers de cette classe ont des zones de puissance intermédiaires de 1 à 5mW.

lasers et systèmes laser dans la zone de puissance de 5 à 500 mW. Cela s'applique aux lasers se situant dans la gamme de longueurs d'onde allant de l'ultraviolet à l'infrarouge lointain (de 180 nm à 100000 nm +). Ces lasers et systèmes laser représentent un danger en cas de rayonnement direct dans les yeux et peuvent également représenter un risque pour les yeux en cas de réflexions diffuses à partir d'une surface brillante à un angle de moins de 5 degrés de la source, les lasers de classe 3b ne devant cependant pas produire de réflexions diffuses dangereuses à partir de surfaces mates (non brillantes).

lasers et systèmes laser de puissance supérieure à 500 mW. Cela s'applique aux lasers se situant dans une gamme de longueurs d'onde allant de l'ultraviolet à l'infrarouge lointain (de 180 nm à 100 000 nm +). Cette classe de laser représente les plus grands risques et requiert toutes les mesures de prévention afin de se protéger de l'exposition directe ou diffuse au rayonnement laser. La pénétration oculaire directe du faisceau de cette classe de laser peut entraîner des lésions durables. Le rayonnement par diffusion peut être la cause d'incendies et les matériaux inflammables devront toujours être disposés à l'écart du trajet des faisceaux.

ANSI Z136.1 requiert des mesures de contrôle pour chaque classe de laser et l'environnement au sein duquel il est utilisé. Le tableau ci-après reprend quelques-unes des mesures devant être mises en place le cas échéant dans un environnement de laboratoire. Le chargé de la sécurité laser de Biosystems peut vous informer sur les prescriptions de sécurité applicables pour la mise en place des mesures de contrôle appropriées dans la zone dans laquelle l'appareil sera utilisé.

7.2 Mesures de contrôle pour les classes laser

Mesure de contrôle	Classe 1	Classe 2	Classe 3a	Classe 3b	Classe 4
Activation systèmes d'alarme	Pas d'obligation.	Pas d'obligation.	Pas d'obligation.	Recommandé.	Obligatoire.
Laser interieur Laser Optique XE Zone contrôle	Pas d'obligation.	Pas d'obligation.	Pas d'obligation.	Obligatoire. Analyse de zone de risques nominale requise.	Obligatoire. Analyse de zone de risques nominale requise.
Marquages	Obligatoire.	Obligatoire.	Obligatoire.	Obligatoire.	Sont requis.
Circonscription de la zone	Pas d'obligation.	Pas d'obligation.	Recommendé.	Obligatoire. Analyse de zone de risques nominale requise.	Obligatoire. Analyse de zone de risques nominale requise.
Procédure d'exploitation standard	Pas d'obligation.	Pas d'obligation.	Pas d'obligation.	Recommendé.	Obligatoire.
Formation continue et spécifique	Pas d'obligation.	Recommandé.	Recommendé.	Obligatoire.	Obligatoire.
Personnel autorisé	Pas d'obligation.	Pas d'obligation.	Pas d'obligation.	Obligatoire.	Obligatoire.
Signaux et autocollants de mise en garde	Pas d'obligation.	Recommandé.	Recommendé.	Obligatoire. Analyse de zone de risques nominale requise.	Obligatoire. Analyse de zone de risques nominale requise.

7.3.1 Lésions oculaires

En raison de la force de concentration du faisceau, le laser constitue une source de lumière intensive presque idéale. Un rayon laser de puissance suffisante peut théoriquement produire sur la rétine une intensité de magnitude supérieure à celle des sources de lumière conventionnelles et même à la vision directe du soleil. L'exposition des yeux à un rayon direct peut causer des lésions oculaires irréversibles, y compris la cécité. Il est impératif de porter constamment une protection oculaire lorsqu'il existe un risque d'exposition directe aux rayons.

• En raison du phénomène de focalisation comparable à celui d'une lentille, l'œil humain est 100000 fois plus susceptible aux lésions que la peau.
• La protection oculaire laser doit toujours être spécifique à la longueur d'onde du laser utilisé.
• L'équipement pour la protection oculaire se situe cependant en dernière position dans la protection contre le rayonnement laser, les mesures d'ingénierie et les contrôles administratifs se situent eux en première position.
• Ne portez pas de bijoux si vous travaillez avec un rayon ouvert afin d'éviter les réflexions du rayon dans des directions incertaines.
• Si possible, utilisez tous les boîtiers de protection, verrouillages et dispositifs de protection.
• La protection oculaire laser devra toujours être portée en cas de réparation, d'orientation ou d'installation de lasers ou à chaque fois qu'un contrôle de sécurité laser n'est pas présent.

7.3.2 Lésions thermiques

La cause la plus usuelle de lésions tissulaires induites par un laser est de nature thermique, les protéines tissulaires étant dénaturées en raison de la température découlant de l'absorption de l'énergie laser.

Le processus de lésion thermique (qui entraîne des brûlures) est généralement lié aux lasers ayant une durée de rayonnement de plus de 10 microsecondes et dans la gamme de longueurs d'onde allant de l'ultraviolet proche à l'infrarouge lointain. Les lésions tissulaires peuvent également être causées par des ondes acoustiques induites thermiquement suite à l'exposition aux rayons lasers de moins d'une microseconde.

7.3.3 Lésions cutanées

Les UVA (315 à 400 nm) peuvent provoquer une hyperpigmentation et un érythème (coup de soleil). L'exposition aux UVB (280 à 315 nm) est la plus nocive pour la peau. En plus d'une lésion thermique par l'énergie ultraviolette, il existe aussi un risque de carcinogénèse due aux UVB. Les longueurs d'onde plus courtes sont absorbées dans les couches externes, composées de cellules mortes, de l'épiderme (couche cornée) et les longueurs d'onde plus longues ont d'abord un effet de pigmentation, suivi d'un érythème, lorsque l'exposition atteint un degré excessif.

Les risques liés à l'irradiation sont moins importants pour la peau que pour les yeux. Cependant, en raison de l'utilisation toujours plus répandue de systèmes laser de grande puissance, notamment de lasers ultraviolets, la peau du personnel peut être exposée à des puissances de rayon extrémenment dangereuses, s'ils sont utilisés dans des systèmes non capsulés.

Les brûlures cutanées dues au laser sont vite arrivées et sont le plus souvent de grande intensité. Il est impératif de porter constamment des vêtements de protection lorsqu'une exposition directe aux rayons est possible.

• Une exposition aux UVC (200 à 280 nm) peut provoquer un érythème (coup de soleil), un cancer de la peau et des brûlures.
• Une exposition aux UVB (280 à 315nm) peut provoquer un vieillissement accéléré de la peau, une pigmentation accrue et des brûlures.
• Une exposition aux UVA (315 à 400 nm) peut provoquer une pigmentation et des brûlures cutanées. Visible : un rayon de 400 à 700 nm peut occasionner des réactions photosensibles et des brûlures cutanées.
• Un rayon infrarouge de 700 à 100000 nm peut provoquer des brûlures cutanées.
