Type d'appareil	Microscope stéréoscopique
Éclairage	LED intégré
Modèle d'éclairage	LED3000 / LED5000
Type d'éclairage	Éclairage épiscopique
Grossissement	Non précisé
Objectif	Planapo 1.0x
Source lumineuse	LED
Durée de vie de la LED	Non précisé
Alimentation	Non précisé
Contrôle de l'intensité	Non précisé
Compatibilité	Stéréomicroscopes compatibles
Utilisation	Observation en lumière réfléchie
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé
Marque	Non précisé

FOIRE AUX QUESTIONS - LED3000 LEICA

Comment puis-je allumer le LEICA LED3000 ?

Pour allumer le LEICA LED3000, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que l'appareil est correctement alimenté.

Que faire si le LEICA LED3000 ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché à une source d'alimentation. Si l'appareil ne s'allume toujours pas, vérifiez le fusible ou la prise électrique.

Comment régler l'intensité lumineuse du LEICA LED3000 ?

Utilisez le bouton de réglage de l'intensité lumineuse sur le panneau de commande pour augmenter ou diminuer la luminosité selon vos besoins.

Le LED3000 est-il compatible avec des adaptateurs de courant externes ?

Oui, le LEICA LED3000 est compatible avec des adaptateurs de courant externes, mais assurez-vous que l'adaptateur respecte les spécifications de tension et de courant indiquées dans le manuel.

Comment nettoyer le LEICA LED3000 ?

Pour nettoyer le LEICA LED3000, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Que faire en cas de surchauffe de l'appareil ?

Si le LEICA LED3000 surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour la ventilation.

Y a-t-il une garantie pour le LEICA LED3000 ?

Oui, le LEICA LED3000 est généralement livré avec une garantie de deux ans. Veuillez consulter le manuel pour les conditions spécifiques.

Comment puis-je obtenir un support technique pour le LEICA LED3000 ?

Pour obtenir un support technique, contactez le service client de LEICA via leur site web ou par téléphone. Ayez votre numéro de série prêt.

MODE D'EMPLOI LED3000 LEICA

La solution système pour éclairage épiscopique intégré en stéréomicroscopie

Living up to Life

La lampe annulaire universelle

Dotée de 48 DEL, la lampe annulaire Leica LED5000 RL fournit un éclairage intense et homogène de vos échantillons. Elle constitue ainsi une solution d'éclairage universelle pour les domaines d'application les plus divers. Le réglage aisé des segments (cercle complet/demi-cercle/quart de cercle) permet d'obtenir des informations supplémentaires sur les échantillons sans bouger ceux-ci. Les éléments de commande (commande de luminosité et des segments) sont faciles à atteindre car directement placés sur la lampe annulaire, ce qui permet donc de travailler longtemps et sans effort.

• Illumination homogène de l'échantillon
• Amplitude lumineuse comparable à un éclairage halogène de 150 Watt
• Plus d'informations grâce aux segments réglables Commande optionnelle avec la suite logicielle Leica Application Suite (LAS)
• Réglages de l'éclairage reproductibles

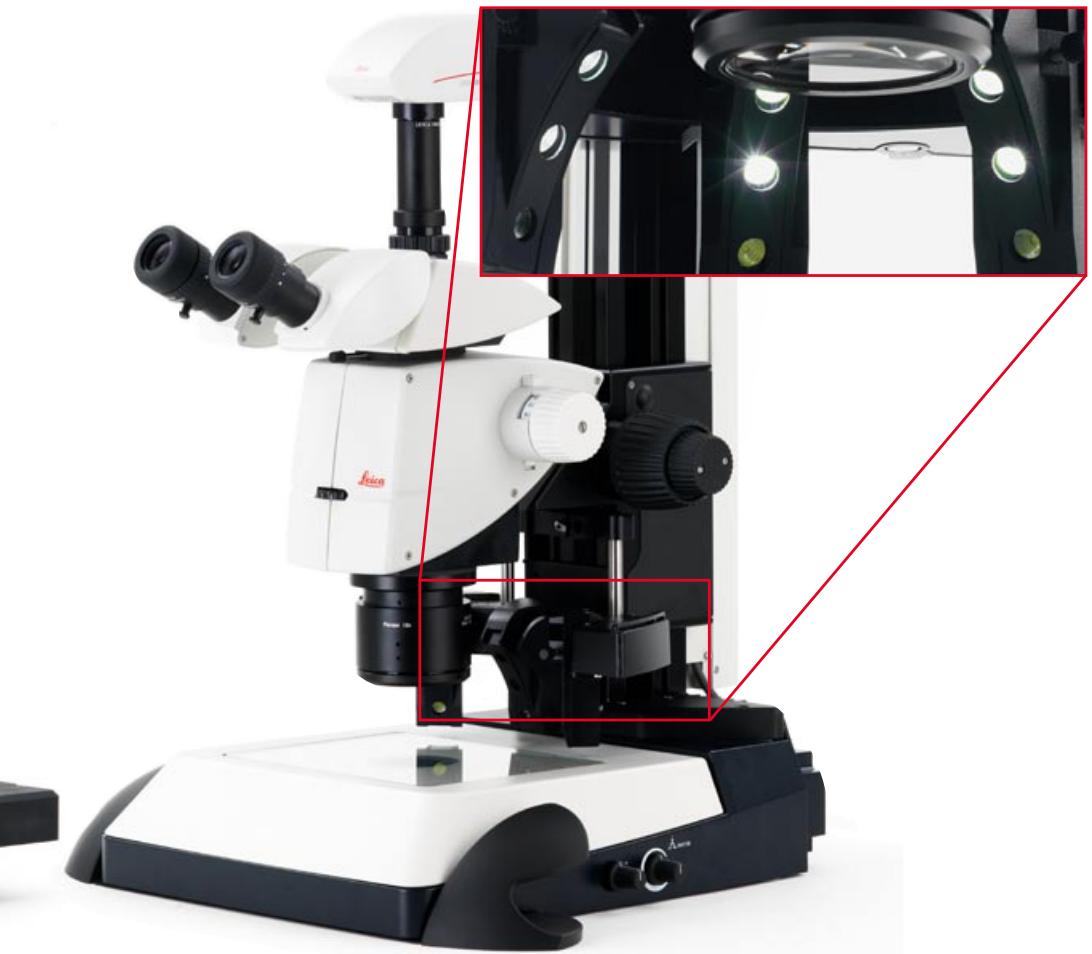

L'expert de l'éclairage oblique

Leica LED5000 MCI™ (Multi Contrast Illumination) est une solution d'éclairage unique destinée aux applications pour lesquelles on utilise jusqu'à un éclairage à col de cygne. L'angle plat de l'épiscopie oblique produit un contraste particulièrement élevé sur l'échantillon : les inégalités et défauts les plus fins, comme les rayures et les particules de poussière (voir fig.) peuvent ainsi être détectés. Contrairement à l'éclairage à col de cygne, les réglages de LED5000 MCI™ peuvent être entièrement reproduits:

• Neuf DEL haute performance provenant d'angles et de directions différentes
• Le contraste élevé permet de découvrir les structures les plus fines sur l'échantillon. Angle d'éclairage de 15 à
• Réglages de l'éclairage reproductibles Commande optionnelle avec la suite logicielle Leica Application Suite (LAS)
• Accès optimal à l'échantillon

Leica LED5000 MCI™: Roue dentée en plastique éclairée par l'arc d'éclairage gauche

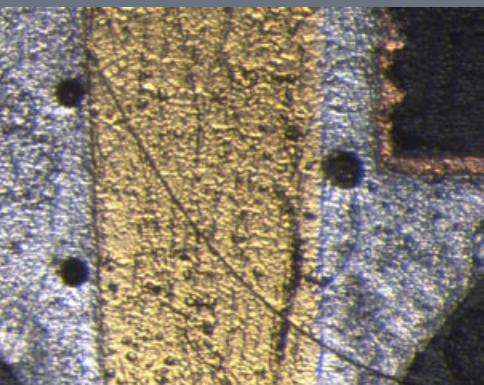

Leica LED5000 MCI: Défaut matériel éclairé par l'arc d'éclairage droit

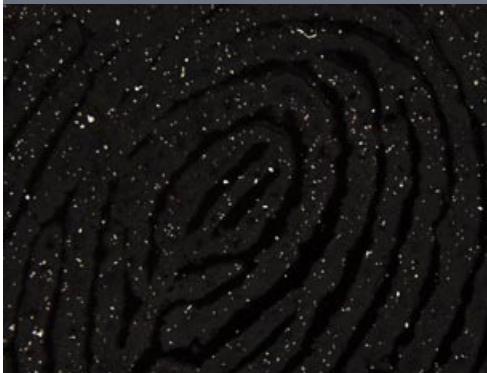

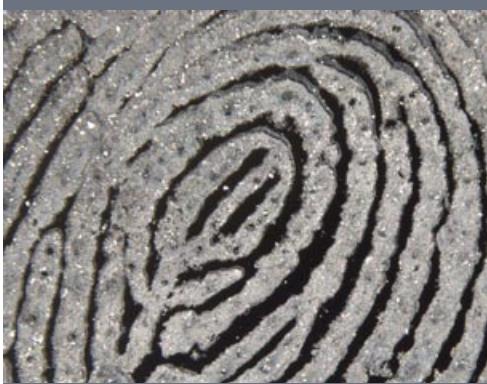

Leica LED5000 MCI: Empreinte digitale sur un CD en éclairage oblique

Leica LED5000 MCI: Le même échantillon en lumière épiscopique rasante. Particules de poussière : nettement visibles

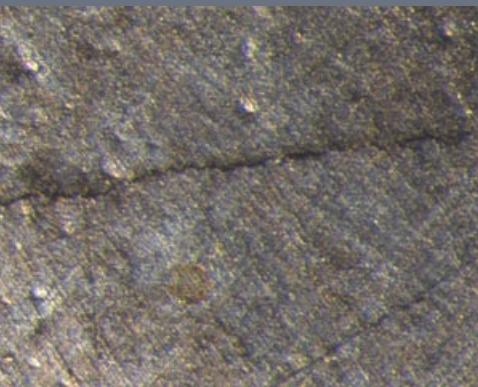

Leica LED5000 CXI™: Fissure de tension au travers d'une tête de vis

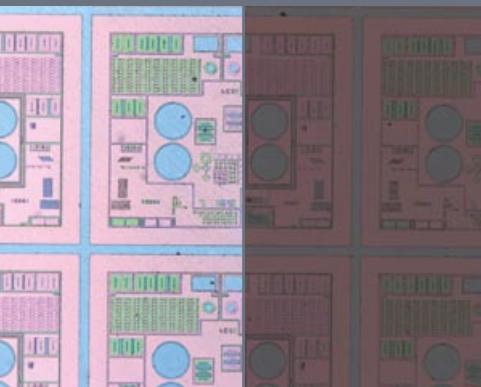

Vue détaillée d’un support de micromodules, à gauche avec Leica LED5000 CXI™, à droite avec une lampe halogène de 150 Watt

Leica LED5000 CXI™: Inclusions d'air au travers d'une soudure

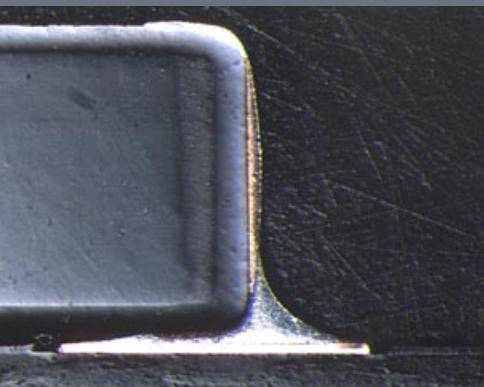

Leica LED5000 CXI™: Coupe transversale d'un composant électronique avec contact à souder

La lumière coaxiale à DEL

Le nouveau Leica LED5000 CXI™ est un éclairage coaxial combinant les avantages de la technologie DEL dans un espace extrêmement compact : durée de vie élevée, illumination intense d'une qualité proche de la lumière du jour, également intégrée à la suite logicielle Leica LAS pour obtenir des réglages d'éclairage entièrement reproductibles.

• Idéal pour les échantillons plats, réfléchissants ou polis
• Illumination nettement plus intense qu'une lampe halogène comparable de 150 Watt

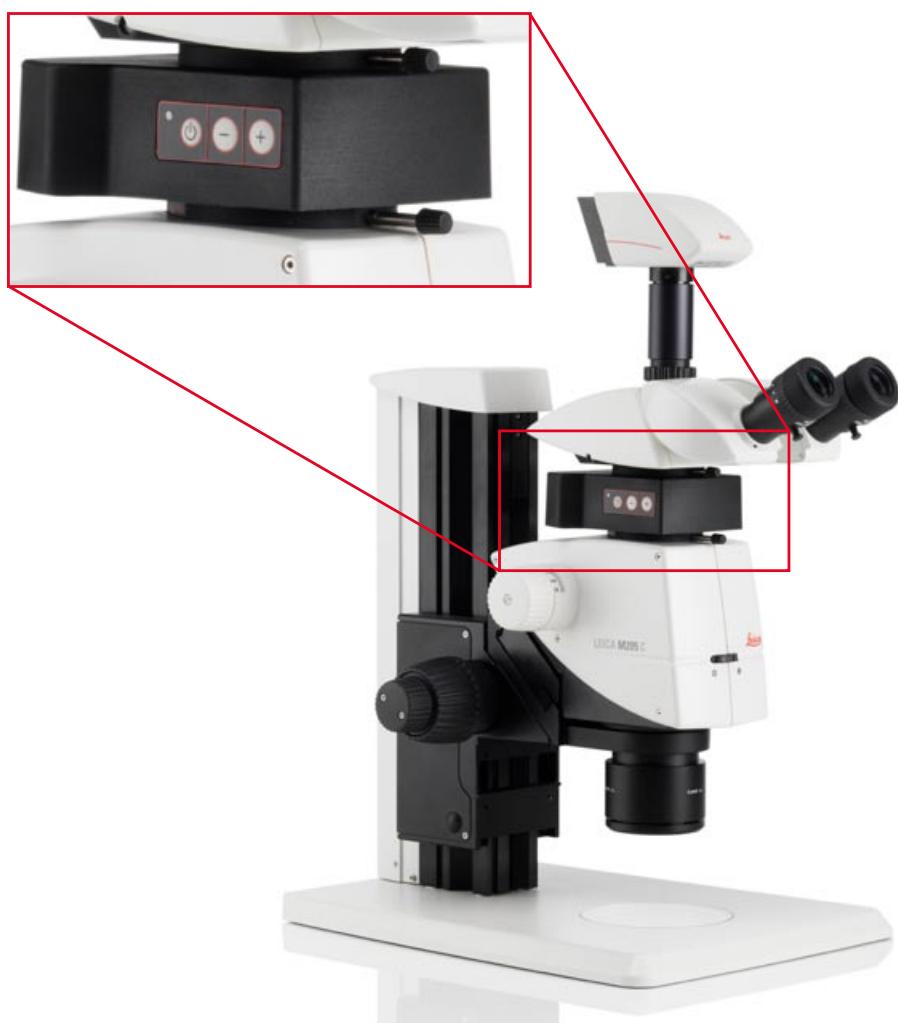

• Aucune plaque quart d'onde nécessaire pour l'observation stéréo. Commande d'amplitude lumineuse placée directement sur le module d'éclairage. Commande optionnelle avec la suite logicielle Leica Application Suite (LAS).

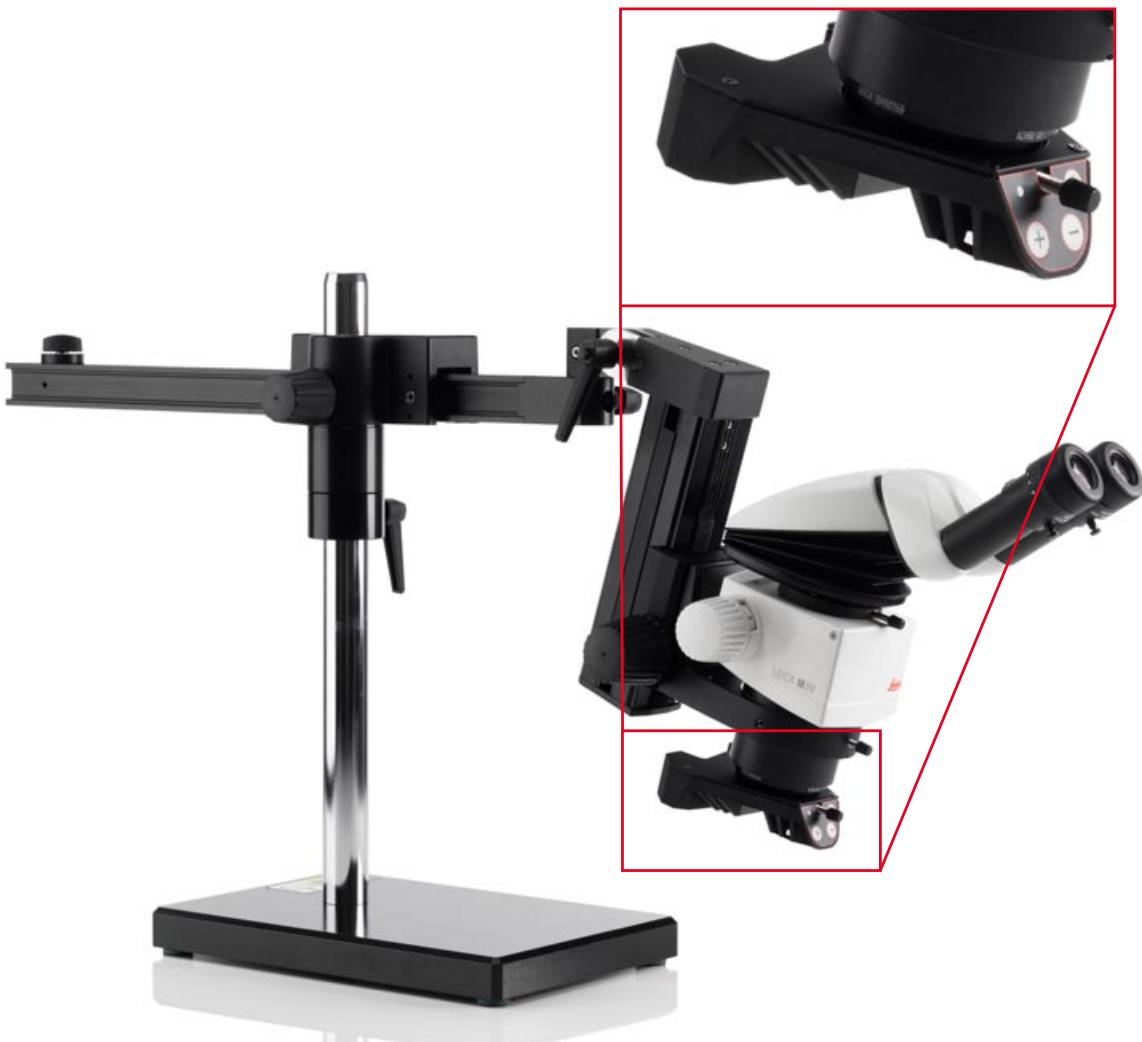

La lumière DEL vertical

Contrairement à l'éclairage coaxial, LED3000 NVI™ fonctionne aussi avec des échantillons partiellement réfléchissants et inégaux. Il est surtout utilisé pour observer les cavités et les trous de perçage (voir figures).

Idéal pour l'observation de cavités et de trous de perçage - Illumination nettement plus intense qu'une lampe halogène comparable de 150 Watt - Travail simple grâce à la faible ombre portée des outils - Éclairage homogène grâce à l'éclairage 2 points - Construction compacte : très bonne accessibilité à l'échantillon - Commande optionnelle avec la suite logicielle Leica Application Suite (LAS)

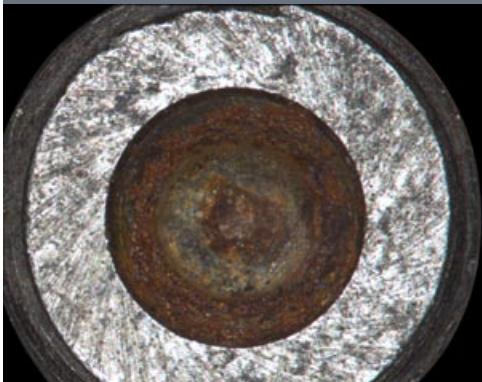

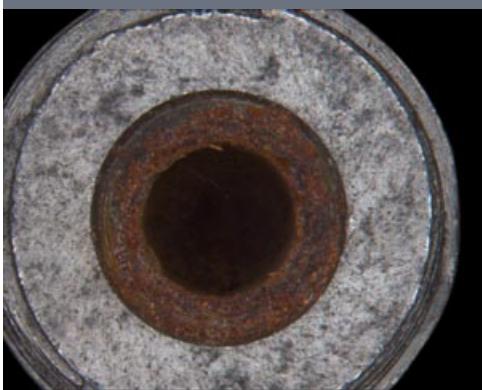

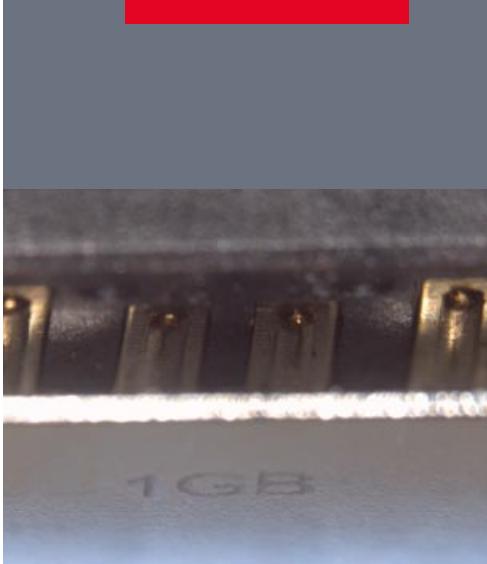

Leica LED3000 NVI™: Vue intérieure d'une fiche USB

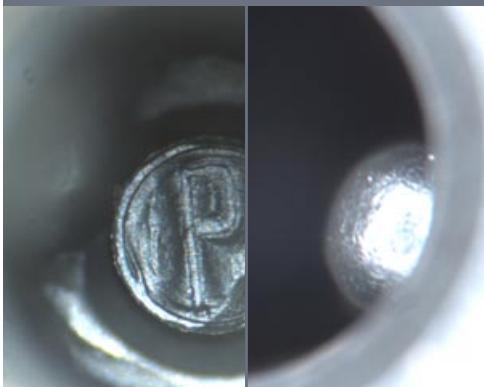

Vue détaillée d'un injecteur : à gauche avec Leica LED3000 NVI™, à droite avec une lampe annulaire traditionnelle

Leica LED3000 NVI™: La cavité d'un outil est éclairée jusqu'au fond (milieu de l'image)

Éclairage avec lampe annulaire traditionnelle : la cavité de l'outil n'est pas éclairée et ne peut donc pas être examinée

Avantages des DEL

Durée de vie élevée (jusqu'à 50000 h) - Aucun remplacement de lampes à effectuer - Jusqu'à 90% de consommation d'énergie en moins - Représentation de couleur neutre de l'échantillon - Température de couleur constante, même à des intensités lumineuses différentes - Fonctionnement sans ventilation - Éclairage sans vacillements grâce aux composants courant continu - Insensible aux fluctuations de tension du réseau

Avantages de la série LED leica

• Éléments de commande sur l'appareil
• Clavier à membranes insensible
• Facile d'installation
• Aucun appareil de commande supplémentaire nécessaire. Intégration au logiciel LAS.
• Réglages reproductibles
• Le réglage de l'éclairage est enregistré avec l'image
• Accès aiséd à l'échantillon grâce à la structure compacte de l'éclairage
• Peu encombrant sur le lieu de travail

Le concept modulaire leica

La Série Leica LED5000/LED3000 intègre également l'éclairage complet au concept modulaire Leica. Tous les signaux numériques sont regroupés en bas de la colonne de mise au point à électronique intégrée, traités numériquement et envoyés au logiciel Leica Application Suite (LAS). Les informations relatives à l'éclairage peuvent y être sélectionnées, enregistrées avec l'image et rappelées à tout moment. Il est donc possible de reproduire à tout moment des expériences récurrentes en quelques clics de souris.

Leica LAS permet de choisir parmi une sélection de scénarios d'éclairage (par ex. deux arcs DEL de LED5000 MCI™). Il est ensuite possible de sélectionner la vitesse à laquelle l'éclairage passe d'un scénario à l'autre. L'échantillon sera alors automatiquement éclairé selon des angles différents.

Ajustement de l'éclairage dans Leica Application Suite

Tableau de commande des scénarios d'éclairage

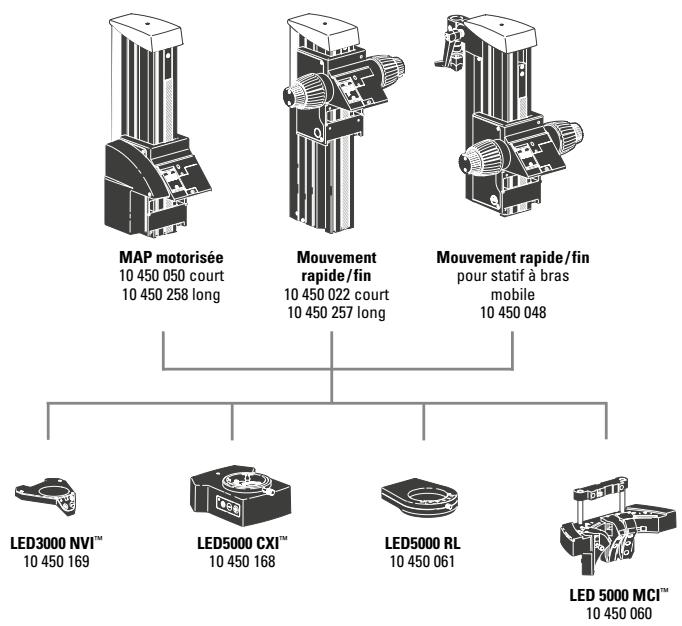

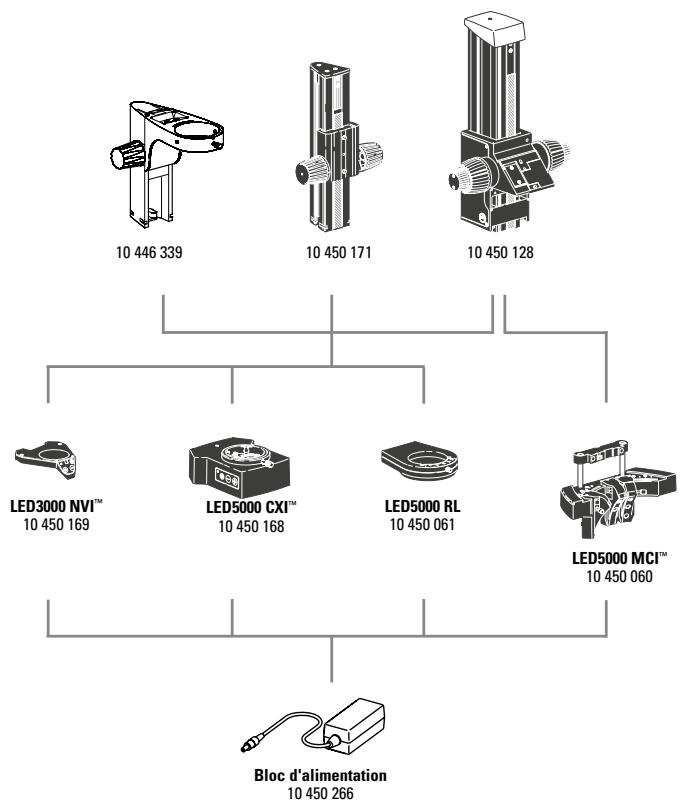

Tableau synoptique

Liaison directe de l'éclairage LED5000/3000 aux colonnes de mise au point avec électronique intégrée :

Le stérisomicscope manuel est doté d'un bloc d'alimentation séparé pour l'alimentation des composants d'éclairage :

Descriptions d'articles

10 450 060 LED5000 MCI™ (Multi Contrast Illumination): trois arcs d'éclairage régibles disposant chacun de trois DEL pour une intégration complète au stéréomicroscope; avec Leica LAS, modes entièrement reproductibles, changement automatique de plusieurs scénarii d'éclairage inclus 10 450 061 LED5000 RL-Lampe annulaire de 80mm de diamètre, dotée de 48 DEL pour intégration complète au stéréomicroscope; avec Leica LAS, modes entièrement reproductibles, changement automatique de plusieurs scénarii d'éclairage inclus, optimisé pour une distance de travail de 50 à 80 mm 10 450 168 LED5000 CXI™ - éclairage épiscopique coaxial avec éclairage DEL intégré à la Série M, connexion et câble CTL2 compris, facteur de grossissement optique 1,5 ×, paramétrable via LAS 10 450 169 LED3000 NVI™ - Éclairage vertical pour emploi sur objectifs, Ø 58 mm, optimisé pour une distance de travail de 60 à 120 mm, paramétrable via Leica LAS 10 450 266 Bloc d'alimentation pour LED3000/LED5000 10 450 022 Commande de mouvement rapide/fin avec colonne en profilé de 420 mm 10 450 257 Commande de mouvement rapide/fin avec colonne en profilé de 620 mm 10 450 050 MAP motorisée avec colonne en profilé de 420 mm 10 450 258 MAP motorisée avec colonne en profilé de 620 mm 10 450 048 Commande de mouvement rapide/fin pour statif à bras mobile [phone] Commande de mouvement rapide/fin pour Leica M125 10 446 339 Commande de mouvement rapide/fin avec porte-microscope intégré 10 450 171 Commande de mouvement rapide avec colonne en profilé de 300 mm 10 450 267 RLA 80/66 Adaptateur de lampe annulaire pour LED5000 RL sur objectifs de 66 mm
