Type de produit	Microscope frontal pour chirurgie dentaire
Marque	LEICA
Modèle	HM500
Distance de travail	300 mm à 700 mm
Champ visuel	30 mm à 224 mm (avec oculaires standard)
Zoom	Continu, contrôle avec commande à pédale
Oculaires standard	20× (grossissement 2.9 – 7×)
Oculaires interchangeables optionnels	14× (2.0 – 4.8×) ou 26× (3.75 – 9×)
Mise au point	Autofocus / mise au point rapide / manuelle
Correction individuelle de la vision	Réglage dioptrique ± 7 dpt, oculaires pour porteurs de lunettes
Éclairage	Lumière coaxiale intégrée sans ombres portées
Source lumineuse	Lampe aux halogénures métalliques 200 W (système MLS500)
Température de couleur	5500 – 6000 K (lumière du jour)
Caméra intégrée	Autofocus, CCD couleur 1/2 pouce, PAL ou NTSC, compatible S-VHS
Alimentation	Fonctionnement sur piles ou adaptateur secteur 100 – 240 V (EU, US, UK)
Hygiène	Tous les éléments peuvent être désinfectés
Transport	2 boîtiers aluminium solides
Système d'éclairage médical	Leica MLS500, luminosité réglable, filtre orange externe
Unité de contrôle	À usage dentaire, avec commande à pédale
Options	Chariot de transport, adaptateur de moniteur (VESA 75/100), support, système vidéo numérique MDRS4
Conformité	Directive 93/42/CEE, classe 1, CEI 60601-1, EN 60601-1, UL 60601-1, CAN/CSA-C22.2, CEI 60601-1-2, EN 60601-1-2, ISO 9001/13485/14001
Usage	Chirurgie dentaire, documentation, formation

FOIRE AUX QUESTIONS - HM500 LEICA

Comment régler la mise au point sur le Leica HM500 ?

Le Leica HM500 offre trois modes de mise au point : autofocus, mise au point rapide et manuelle. Utilisez la commande à pédale pour basculer entre les modes et ajuster la netteté selon vos besoins.

Puis-je enregistrer des vidéos avec la caméra intégrée ?

Oui, la caméra autofocus intégrée permet de capturer des vidéos et des images fixes de haute qualité. Avec le système vidéo numérique optionnel Leica MDRS4, vous pouvez enregistrer directement sur une clé USB et bénéficier de la compatibilité DICOM.

Comment désinfecter le microscope ?

Tous les éléments du Leica HM500 peuvent être désinfectés. Utilisez des produits désinfectants compatibles avec les matériaux médicaux. Évitez les liquides agressifs et suivez les recommandations du fabricant pour l'entretien.

Quelle est la distance de travail recommandée ?

La distance de travail du Leica HM500 est comprise entre 300 mm et 700 mm. Ajustez-la selon votre confort et la profondeur de la cavité buccale du patient.

Comment remplacer l'oculaire ?

Les oculaires sont interchangeables. Dévissez l'oculaire existant et remplacez-le par un modèle optionnel (14× ou 26×). Assurez-vous que le réglage dioptrique est adapté à votre vue.

Puis-je utiliser le microscope sans commande à pédale ?

La commande à pédale est fournie pour contrôler le zoom et la mise au point. Cependant, certaines fonctions peuvent être accessibles via l'unité de contrôle. Pour un usage optimal, la pédale est recommandée.

Comment connecter la caméra à un écran externe ?

La caméra est compatible avec les connecteurs S-VHS. Utilisez un câble adapté pour relier le microscope à un écran ou un moniteur. L'adaptateur de moniteur optionnel permet de fixer un écran plat standard VESA.

Quelle est la température de couleur de l'éclairage ?

L'éclairage du système MLS500 produit une lumière de 5 500 à 6 000 K, similaire à la lumière du jour, offrant un rendu des couleurs haute-fidélité.

Le microscope est-il compatible avec des systèmes de gestion de patients ?

Oui, via le système vidéo numérique optionnel Leica MDRS4, vous pouvez enregistrer des vidéos et images au format DICOM, compatible avec les dossiers patients informatisés.

Comment transporter le Leica HM500 en toute sécurité ?

Le microscope est livré avec 2 boîtiers en aluminium robustes pour le transport. Il existe également un chariot de transport optionnel pour faciliter les déplacements.

MODE D'EMPLOI HM500 LEICA

Pour tous ceux qui veulent voir plus :

le microscope haute performance pour la chirurgie dentaire

Living up to Life

« Si je ne vais pas parfaitement bien, je ne peux pas effectuer mon travail au plus haut niveau. »

Si l'œil humain est étonnant, le Leica HM500, lui, décuple la vision.

Dr Del Gregory, États-Unis

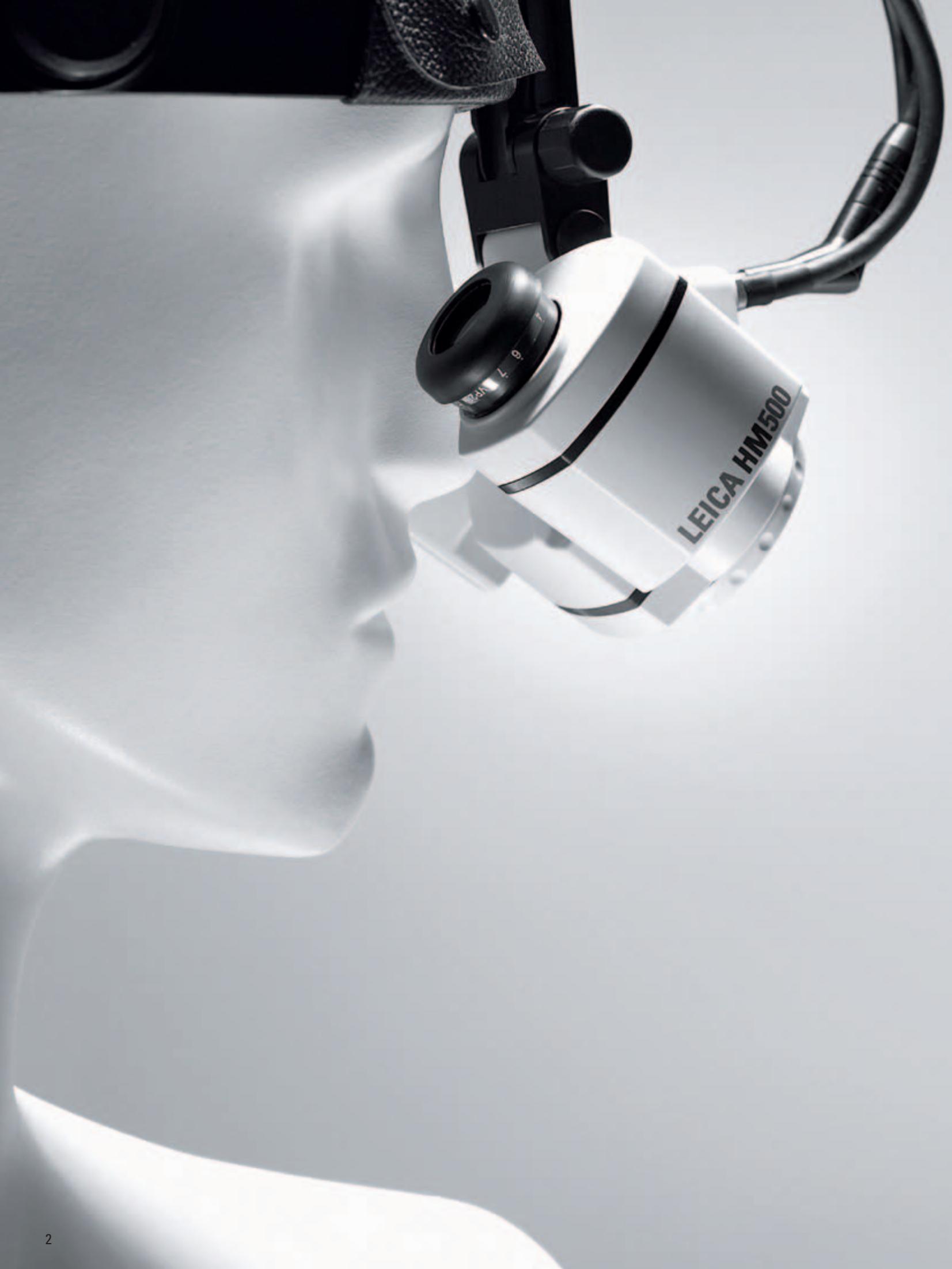

Leica HM500

Êtes-vous prêt à entrer dans une nouvelle ère ? - Leica Microsystems a optimisé la microscopie dentaire et redéfini la vision pour les dentistes. Nous avions pour cela un objectif clair en tête : proposer un microscope à haute performance ouvrant de nouvelles dimensions à la chirurgie dentaire. Son nom : Leica HM500, « L'œil du dentiste ». Principale caractéristique : « Regarder comme toujours, voir comme jamais »

Le Leica HM500 est à port frontal – comme les loupes médicales. Il s'agit d'un microscope dentaire ultramoderne à la pointe de la technique : petit, léger et doté de qualités optiques à découvrir uniquement de ses propres yeux. Avec le Leica HM500, vous voyagez plus !

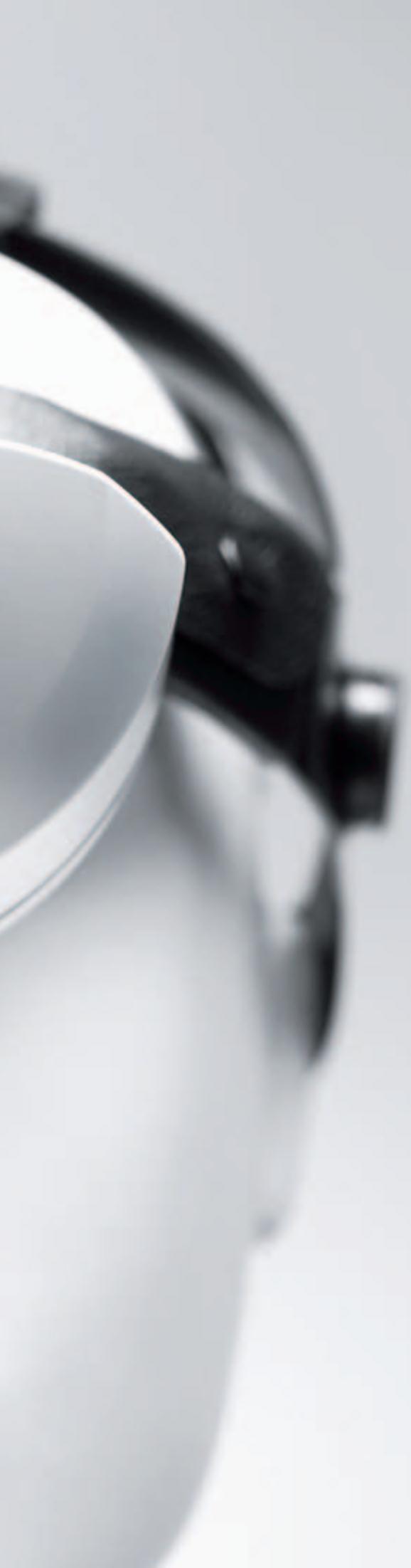

Les points forts :

• Tout voir agrandi comme vous le désirez ; vous avez une meilleure vue d'ensemble et rien ne vous échappe.
• Vous voyagez le champ opérationnel en trois dimensions sans ombres portées et toujours avec un éclairage lumineux.
• Vous êtes mobile ; vous travaillez très efficacement sans vous fatiguer, comme à votre habitude.
• Vous pouvez enregistrer à fin documentaire tout ce que vous faites comme vous le voir et précisément de votre angle de vue dans une qualité haut de gamme.

L'œil doté de l'optique leica

Le Leica HM500 est l'œil haut de gamme de la chirurgie dentaire novatrice. Le microscope frontal décuple la vision naturelle et ouvre de nouvelles dimensions à plus d'un titre. Le Leica HM500 offre tous les avantages d'un microscope opératoire, avec les libertés et la flexibilité de loupe Médicales.

• Il élargit votre vision sans changer votre manière naturelle de regarder dans la cavité buccale du patient.
• Il optimise la vision par un grossissement variable.
• Il permet de changer d'angle de vue sans réajustage grâce aux systèmes de mise au point ultramodernes.

Le Leica HM500 représente la technologie de haute performance à l'état pur : un condensé de savoir-faire issu d'une longue expérience en microscopie, du Leica par excellence.

Le fait de pouvoir vraiment voir ce que j'ai fait et surtout ce qu'il reste à faire donne à mon travail une nouvelle dimension. Le résultat de mon intervention est aussitôt visible. Et il ne s'agit pas simplement de l'aspect esthétique. Pour le patient, cela signifie également moins de douleurs, une cicatrisation et un rétablissement plus rapides.

Dr Solar, Autriche

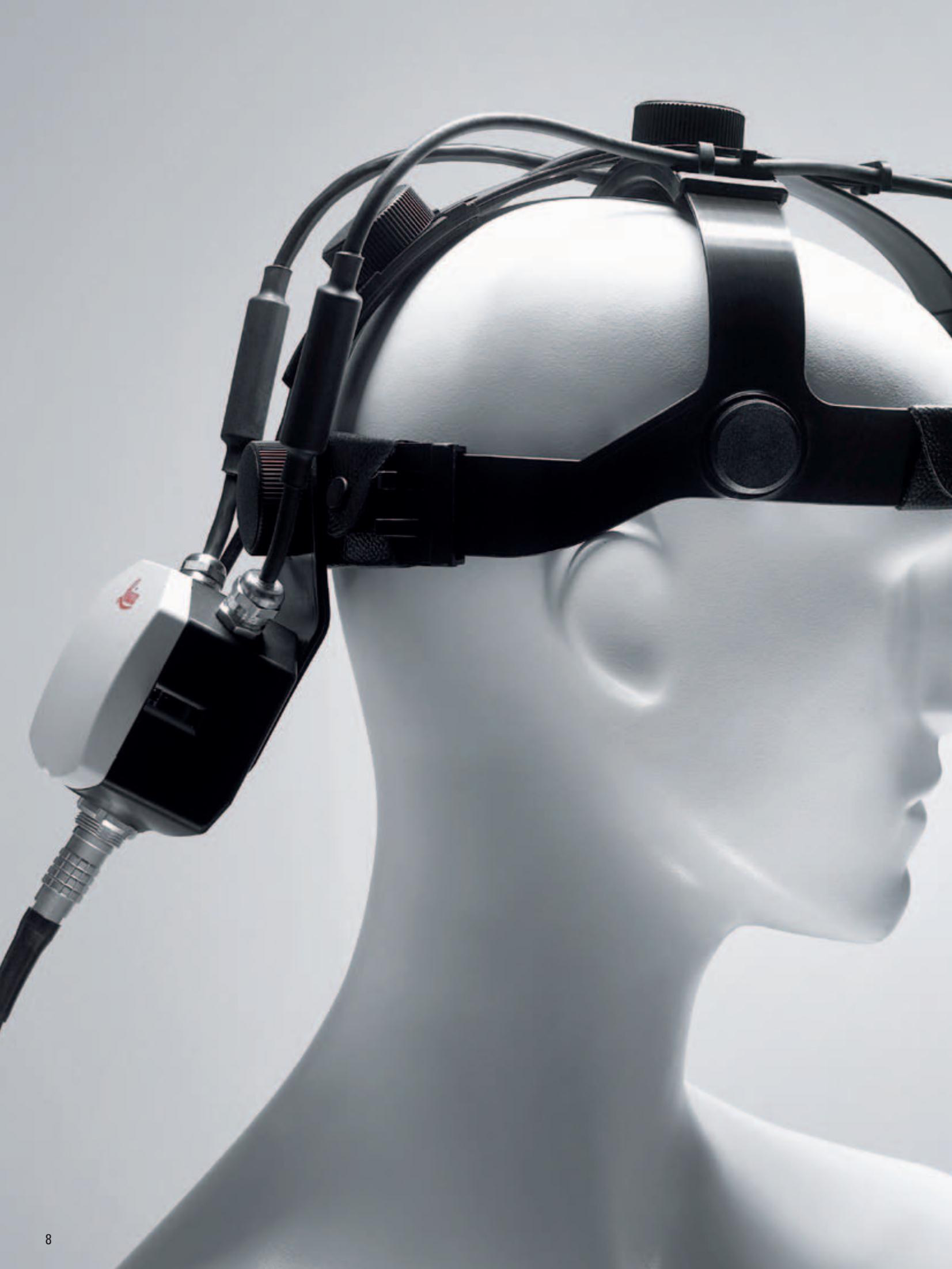

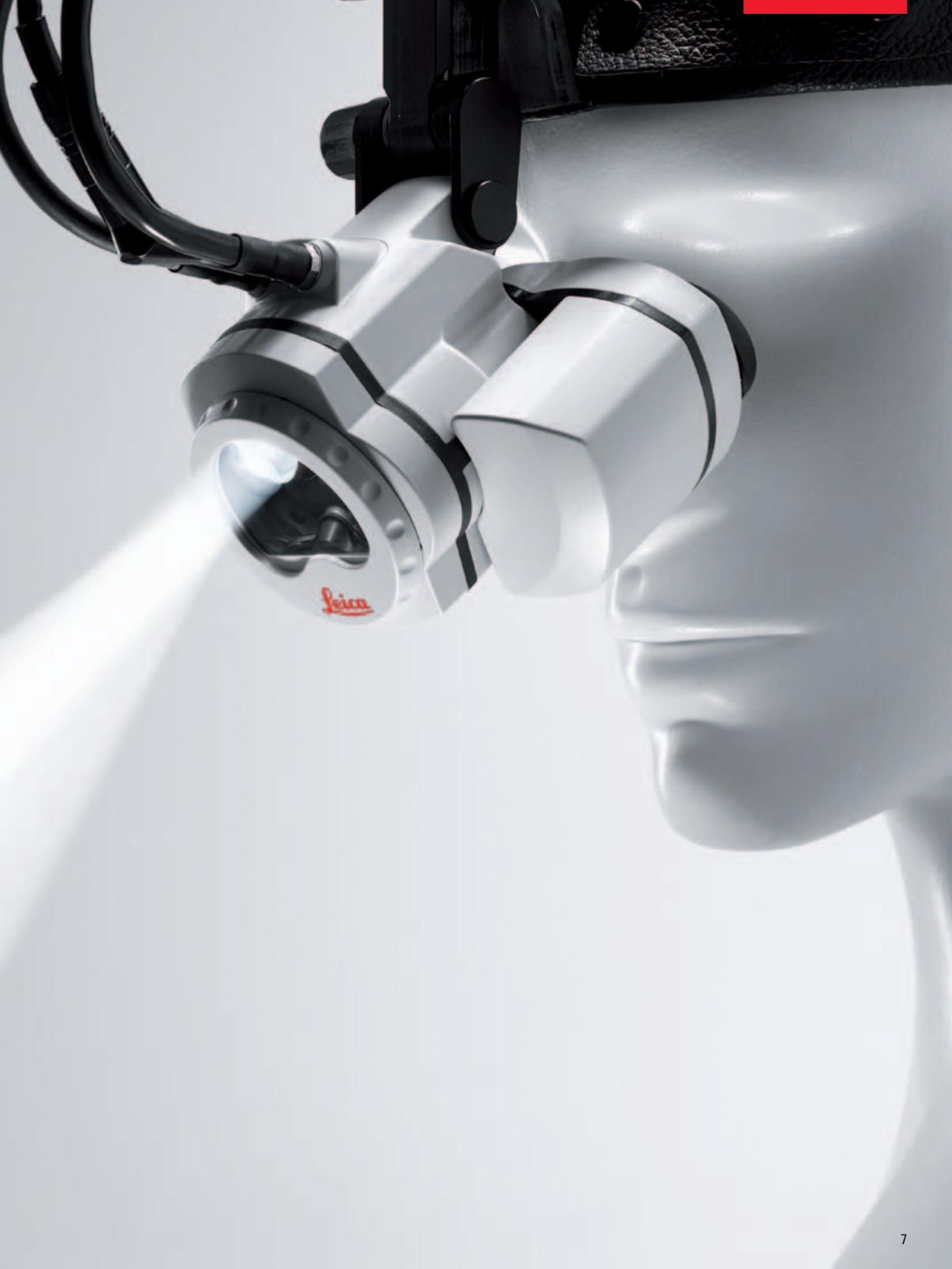

Une lumière toujours adaptée

L'éclairage coaxial intégré assure une parfaite clarté. Le champ visuel est toujours entier et uniformément éclairé. Le rayon lumineux pénètre dans les cavités les plus étroites et profondes et met les moindres détails en évidence. La lumière sans ombres montre les couleurs en haute-fidélité et permet un travail plus précis et parfait.

Avec l'excellente profondeur de champ, le Leica HM500 offre une vision remarquable avec la meilleure lumière.

« L'éclairage sans ombres portées renforce l'image parfaitement nette et en trois dimensions fournie par le microscope à port frontal. Plus ma vision est précise, plus mon travail sera précis. » Dr Dirlewanger, Allemagne

Partagez ce que vous voyagez

Avec le Leica HM500, le traitement peut être transposé à l'écran en excellente qualité, précisé selon l'angle de vue du dentiste. La caméra autofocus intégrée est un excellent instrument de suivi pour l'assistance. Celle-ci voit ce que vous touchez et peut se préparer tranquillement à la prochaine étape. Le Leica HM500 est idéal pour la formation en temps réel et les stages du personnel du cabinet ou de l'hôpital.

La parole et l'image sont synchronisées, ce qui simplifie enormément la compréhension pour le personnel en formation. Il n'a besoin d'imaginer les détails, je peux les lui montrer tout simplement sur l'écran. On apprend beaucoup plus facilement et rapidement par le biais de l'image et du son.

Dr Dirlewanger, Allemagne

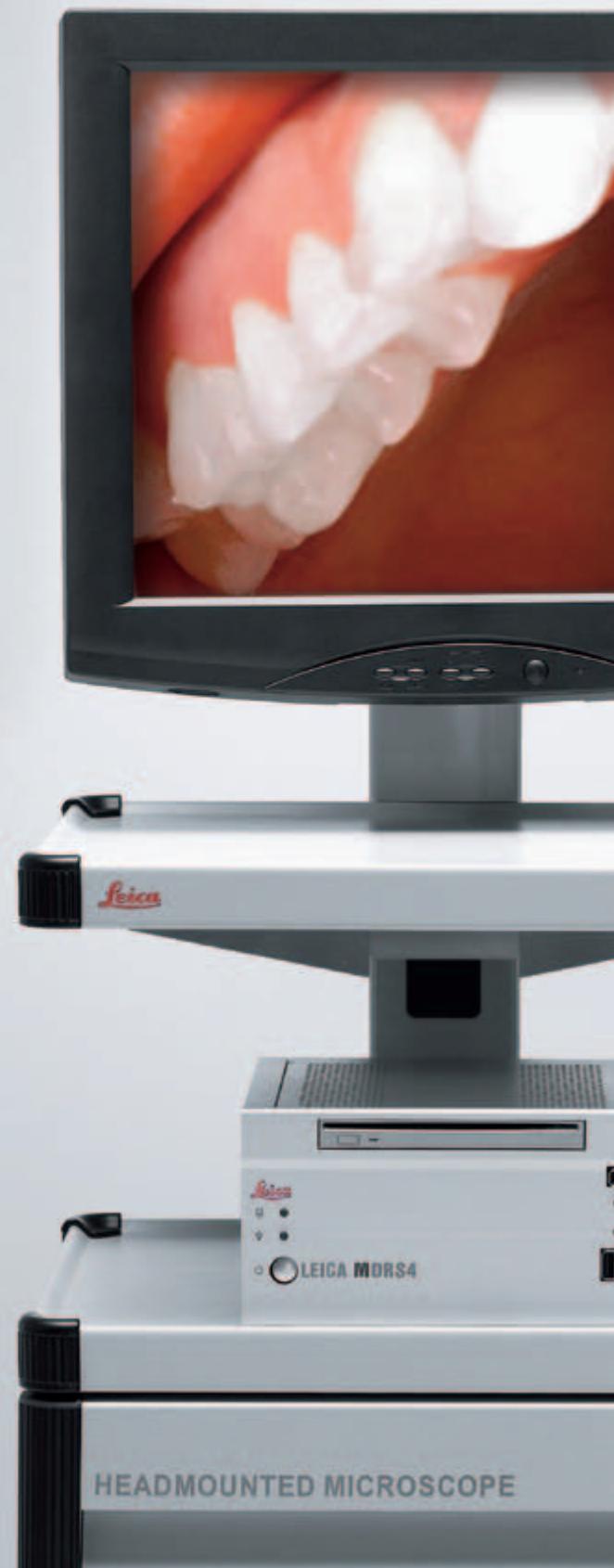

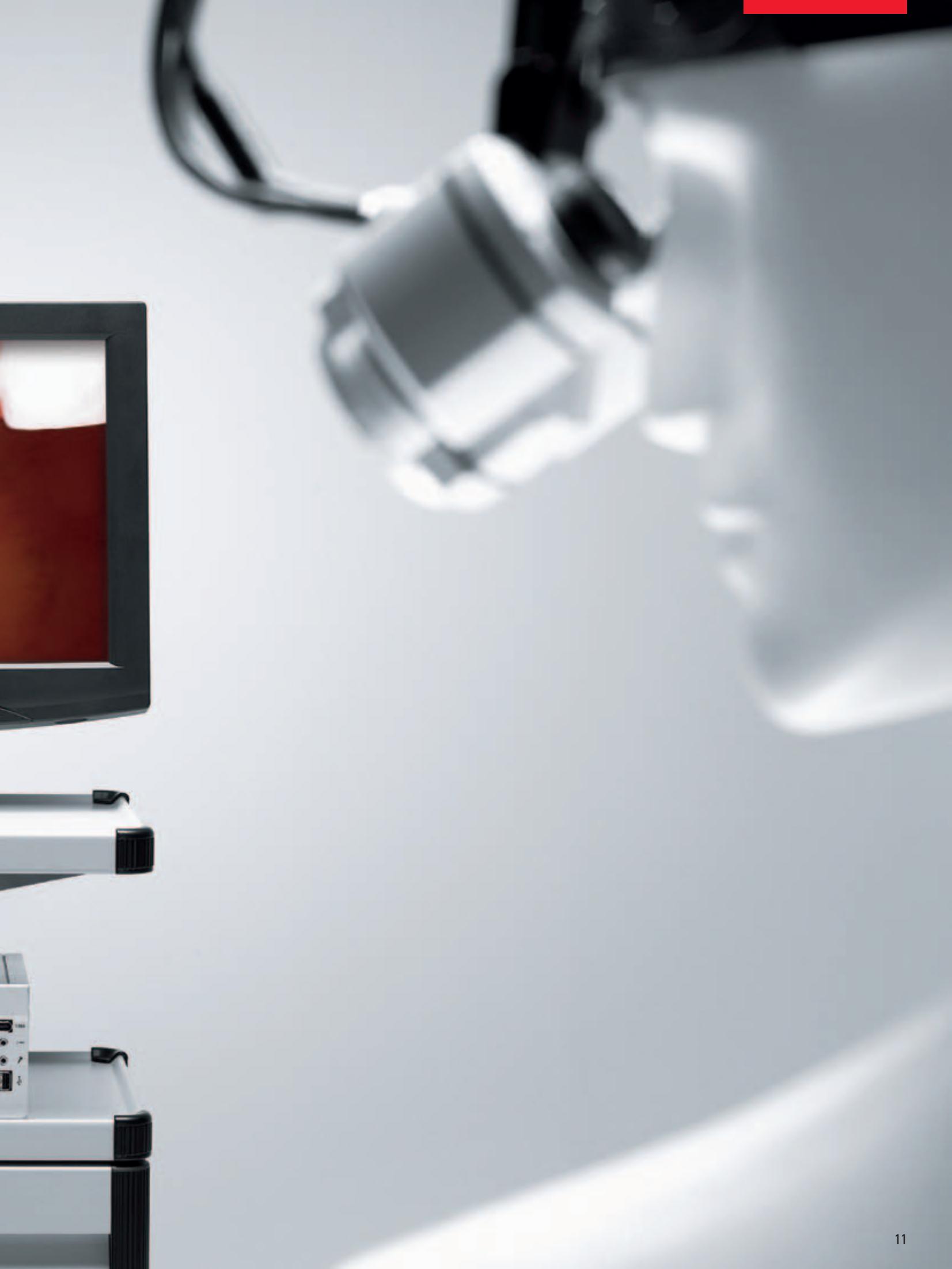

Communicateur par la visualisation

Le Leica HM500 est par ailleurs un instrument de communication qui compte parfaitement votre consultation. Vous vous servez de la documentation pour montrer aux patients de manière élégante ce qui a été réalisé, indiquez les autres possibilités et les prochains étapes.

« Nous l'utilisons pour expliquer aux patients la procédure du traitement. Cela clarifie les choses et leur permet de comprendre notre travail. »

Dr Marshall, États-Unis

Caractéristiques techniques

Microscope frontal
Distance de travail	300 mm à 700 mm
Champ visuel	30 mm à 224 mm (avec oculaires standard)
Zoom	Continu, contrôle avec une commande à pédale Oculaires standard : 20× (2.9 – 7×) Oculaires interchangeables I : 14× (2.0 – 4.8×) (en option) Oculaires interchangeables II : 26× (3.75 – 9×) (en option)
Mise au point	Autofocus / mise au point rapide / mise au point manuelle
Correction individuelle de la vision	Oculaires à grand champ pour porteurs de lunettes Réglage dioptrique pour une correction individuelle de la vision (±7 dpt)
Lumière coaxiale intégrée	Éclairage sans ombres portées de la zone de travail à toute distance de travail
Caméra avec autofocus intégrée	Documentation de haute qualité depuis l'angle de vue du dentiste, CCD couleur 1/2 pouce, PAL ou NTSC, compatible avec tout connecteur S-VHS
Hygiène	Tous les éléments peuvent être désinfectés
Transport	2 solides boîtiers aluminium

Système d'éclairage Médical Leica MLS500
Source de lumière aux halogénures métalliques	Lampe aux halogénures métalliques de 200 watts pour un rendement lumineux maximal
Température de couleur	5 500 à 6 000° Kelvin pour un éclairagesemblable à la lumière du jour
Luminosité réglable	Éclairage optimal à toute distance de travail
Filtre	Filtre orange externe
Unité de contrôle à usage dentaire et commande à pédale
Unité de contrôle à usage dentaire	Fonctionnement sur pile ; bloc d'alimentation 100 – 240 V (EU, US, UK)
Commande à pédale	Contrôle des fonctions du microscope

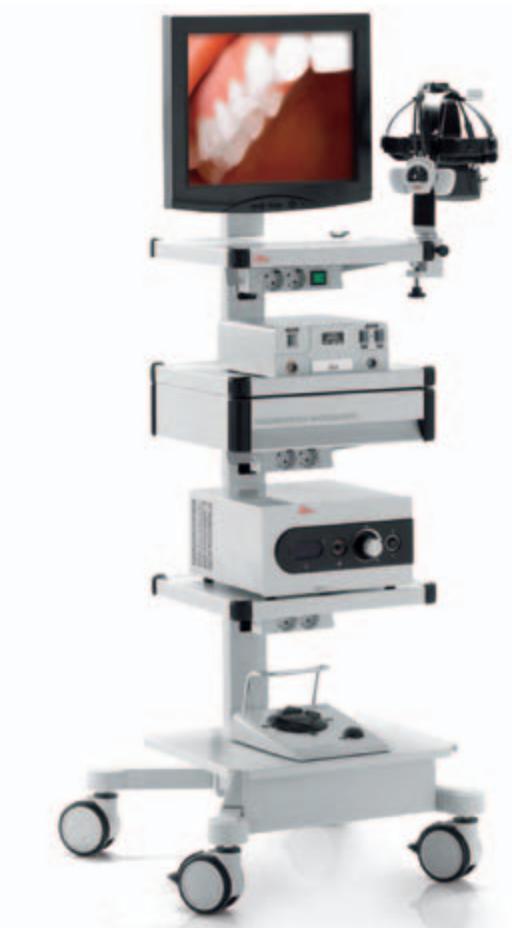

Charriot de transport pour Leica HM500 (en option)
Possibilité de rangement	Pour le Leica HM500, le Leica MLS500, la commande à pédale, l'unité de contrôle et le système vidéo
Adaptateur de moniteur	Pour le montage d'un écran plat conforme au standard VESA 75 ou 100
Support du microscope	Pour ranger le Leica HM500 en toute sécurité

Système videoo numérique Leica MDRS4 (en option)
Écran tactile	Fonctionnement convivial, intuitif et sûr
Enregistrement numérique puissant	Capture simultanée des videotos et des images fixes de haute qualité et enregistrement direct sur une clé USB
Travail en réseau et documentation	Compatibilité DICOM des videotos et des images fixes, archivage dans le dossier du patient

Conformité

• Directive 93/42/CEE relative aux dispositifs Médicaux Classification : Classe 1, en conformité avec l'annexe IX, règle 1, en référence à la règle 12 de la directive. Appareils électromédicaux, partie 1: règles générales de sécurité CEI 60601-1; EN 60601-1; UL 60601-1; CAN/CSA-C22.2 NO. 601.1-M90
• compatibilité électromagnétique CEI 60601-1-2; EN 60601-1-2

Leica Microsystems (Schweiz) AG dispose d'un système de management conforme au certificat SQS, qui répond aux normes internationales ISO 9001/ISO 13485 et ISO 14001 pour le management de la qualité et la gestion de l'environnement.
