CM3050 S - Microtome LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microtome cryostat pour recherche et routine
Marque	Leica
Modèle	CM3050 S
Dimensions (L x H x P)	882 x 1040 x 766 mm
Poids (microtome inclus)	180 kg environ
Alimentation électrique	1800 VA
Plage de température (enceinte)	0 °C à -40 °C
Plaque de congélation rapide	-45 °C (refroidissement actif permanent)
Refroidissement de l'objet (optionnel)	-10 °C à -50 °C (±3 K)
Épaisseur de coupe	0,5 à 300 μm
Surface maximale de l'objet	40 x 55 mm
Déplacement horizontal de l'objet	25 mm
Déplacement vertical de l'objet	59 mm
Rétraction de l'objet	50 μm
Orientation fine de l'objet	Selon axes x, y, z
Dégrossissage	5 à 150 μm par incréments de 5, 10, 30, 50, 100 ou 150 μm
Avance rapide électrique	500 μm/s et 1000 μm/s
Vitesse de coupe	0,1 à 170 mm/s
Dégivrage	Automatique programmable (1 cycle/24 h, 6-12 min) et manuel à la demande
Matériau de l'enceinte	Acier inoxydable, surfaces unies faciles à nettoyer
Sécurité	Poignée de volant centrale pour coupe motorisée, certification c-CSA-us (normes UL, CSA, CIE)
Nettoyage et désinfection	Désinfection par spray possible grâce à la plaque de protection
Accessoires optionnels	Porte-échantillons standard et Miles®, support de coupe CE, plaque anti-roll

FOIRE AUX QUESTIONS - CM3050 S LEICA

Quelle est la plage de température de l’enceinte du Leica CM3050 S ?

L’enceinte peut être réglée de 0 °C à -40 °C, avec une excellente stabilité grâce à l’isolation thermique innovante.

Quelle épaisseur de coupe minimale peut-on obtenir ?

L’épaisseur de coupe est réglable de 0,5 à 300 μm, permettant des coupes très fines.

Comment nettoyer et désinfecter le cryostat ?

L’enceinte en acier inoxydable est facile à nettoyer. La plaque de protection permet une désinfection par spray.

Quelles sont les caractéristiques de sécurité du CM3050 S ?

La poignée de volant centrale évite les dangers lors de la coupe motorisée. L’appareil est certifié c-CSA-us conformément aux normes UL, CSA et CIE.

Peut-on refroidir l’objet indépendamment ?

Oui, un refroidissement optionnel de l’objet permet de régler la température de -10 °C à -50 °C, avec des délais très courts.

Quelle est la puissance électrique nécessaire ?

La puissance absorbée est de 1800 VA.

Quels types d’échantillons peuvent être coupés ?

L’appareil accepte des échantillons jusqu’à 40 x 55 mm de surface, avec une orientation fine sur les axes x, y et z. Idéal pour la neurologie et les grands échantillons.

Le dégivrage est-il automatique ?

Oui, un cycle de dégivrage automatique par gaz chaud est programmable (1 cycle/24 h, durée 6-12 min). Un dégivrage manuel est également possible à la demande.

Quels accessoires sont disponibles ?

De nombreux accessoires optionnels : porte-échantillons standard et Miles®, support de coupe CE avec plaque anti-roll, système de refroidissement de l’objet, etc.

Quelle est la durée de vie du système de refroidissement ?

Grâce à la technologie de calorifugeage avancée, la consommation électrique est réduite jusqu’à 10 %, ce qui prolonge la durée de vie du système de refroidissement.

MODE D'EMPLOI CM3050 S LEICA

Le cryostat polyvalent, pour travaux de recherche et de routine

Living up to Life

Rapides et fiables

Le facteur temps joue aujourd'hui un rôle déterminant dans les laboratoires de recherche comme dans les laboratoires de routine, au niveau de la rentabilité comme à celui de l'efficacité. C'est pourquoi le Leica CM3050 S répond à deux priorités : traitement rationnel des échantillons, obtention rapide de résultats fiables. Aboutissement de 125 ans d'expérience d'une société dont les compétences sont reconnues dans le monde entier, le nouveau cryostat Leica CM3050 S met à la disposition de l'utilisateur un maximum de confort et une sécurité exemplaire. Une technique d'isolation thermique innovante garantit une parfaite stabilité de température en permettant de consommer moins d'électricité, d'où une réduction sensible des coûts de fonctionnement. La polyvalence du Leica CM3050 S et sa simplicité d'utilisation en font un appareil répondant aux plus hautes exigences ; technique et ergonomie témoignent d'un remarquable savoir-faire dans le développement de cryostats modernes made by Leica.

Puisante:

La plaque de congélation rapide

Une plaque de congélation rapide à refroidissement actif (-45°C), avec bloc de dissipation de la chaleur, permet de congeler les échantillons sur les platines avec une extrême rapidité.

Unique:

Le réglage en hauteur *

Le système hydraulique de réglage individuel de la hauteur du cryostat permet de travailler dans une position ergonomique, que ce soit aussi ouABOUT. Toutes les touches de fonction restent à portée de la main, quelle que soit la position de travail.

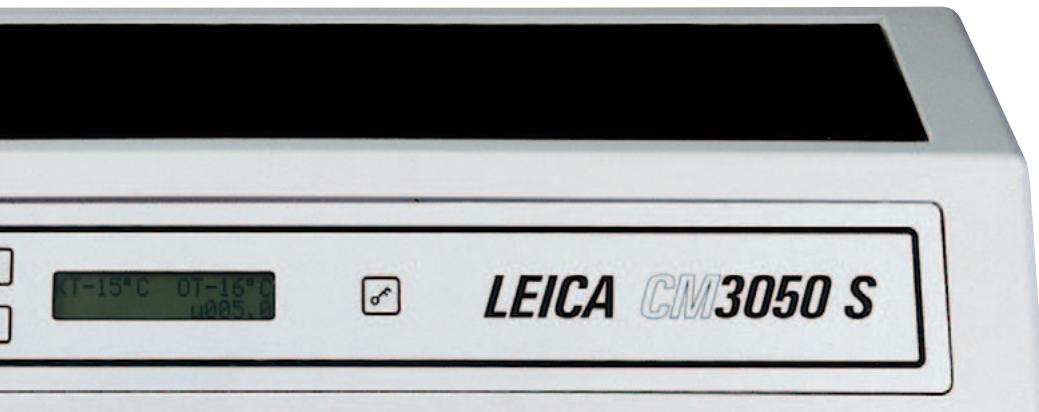

Evidents:

Les éléments de commande

La sélection des fonctions et paramètres essentiels tels que plage de vitesse de coupe, avance rapide, température de la chambre et de l'objet, horaire et durée de dégivrage, se fait en toute commodité et précision par simple action sur une touche. Vous pouvez également sélectionner l'épaisseur de coupe en toute commodité sur le panneau de commande, à l'extérieur de l'enceinte.

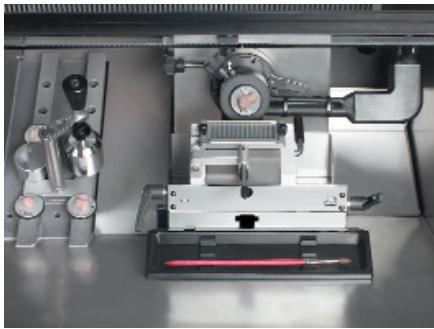

Spacieuse : l'enceinte cryostatique en acier inoxydable

L'enceinte cryostatique s'ouvrant par le haut est d'une bonne accessibilité et offre suffisamment de place pour travailler confortablement et pour conserver les échantillons en attente.

Le changement de température de l'objet *

La rapidité et la précision du réglage de la température de l'objet et les délais de refroidissement extrêmement courts permettent d'obtenir un rendement élevé donc un meilleur taux de rentabilité. Ceci grâce au puissant système de refroidissement de l'objet.

La technologie de calorifugage

L'utilisation de nouveaux matériaux isolants ainsi qu'une technique du vide spéciale permettent de consommer jusqu'à 10% de moins d'électricité qu'avec les méthodes de calorifugeage classiques, contribuant en outre à prolonger la durée de vie du système de refroidissement et permettant une excellente stabilité de température de l'enceinte.

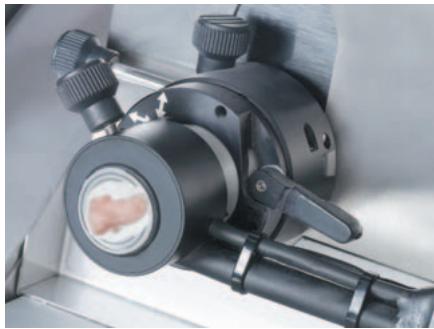

Précises: L'orientation fine de l'objet et l'avance avec le moteur pas à pas

Particulièrement intéressants pour les grands échantillons - en particulier pour la recherche en neurologie - l'orientation de l'objet et le nouveau moteur pas-à-pas permettent d'obtenir des coupes fines d'une qualité optimale.

La pré-sélection du nombre de coupes

La fonction de pré-sélection du nombre de coupes permet de réaliser un nombre prédéfini de coupes en mode de dégrossissage comme en mode de coupe.

même lorsque l'appareil est installé dans de mauvaises conditions ambiantes.

• Sélection de l'épaisseur de coupe sur le pupitre de commande, à l'extérieur de l'enceinte Totalisation de l'épaisseur de coupe
• Coupes fines reproductibles grâce à l'avance par moteur pas à pas
• Fonctionnalité de préselection du nombre de coupes
• Épaisseur de coupe maximale: 300 m
• Enceinte frigorifique spacieuse à surfaces unies faciles à nettoyer et à désinfecter
• Construction étudiée pour faciliter l'entretien, en particulier avec le compresseur accessible de l'extérieur
• Système de refroidissement robuste et nécessitant peu d'entretien
• Microtome facile à désinfecter par spray grâce à la plaque de protection

Le Leica CM 3050 S est équipé d'un moteur de coupe et peut être fourni avec ou sans refroidissement de l'objet.

• accessoires optionnels

Sécurisée: la poignée de volant centrale

Lorsqu'on utilise la coupe motorisée, on ramène la poignée du volant au centre pour éviter le danger que présente une poignée tournant avec le volant.

Fonctionnel:

La fonction de déplacement latéral du support de coupe CE pour lames jetables permet d'utiliser la lame sur toute sa longueur. La plaque anti-roll en verre, intégrée au support, se déplace en même temps que lui. Le support de coupe CE permet de réaliser des coupes sériées jusqu'à une épaisseur de 3 m

Leica CM3050 s - principales caractéristiques

• Sur les appareils avec refroidissement de l'objet (optionnel), le refroidissement est assuré par deux systèmes frigorifiques
• Plaque de congélation rapide refroidie activement en permanence (-45 °C)
• Refroidissement de l'objet (optionnel) réglable séparément jusqu'à -50 °C
• Cycle automatique de dégivrage par gaz chaud, programmable
• Changement de température de l'objet rapide et précis, avec des délais de refroidissement très courts
• Dégivrage manuel à la demande, séparément pour l'enceinte et la tête de serrage
• Possibilité d'utiliser des porte-échantillons standard et Miles®
• Système de mémorisation électronique secouru par batterie

Microtome

Réglage de l'épaisseur de coupe: 0,5 à 300 μm

Surface maximale de l'objet: 40 x 55 mm

Déplacement horizontal de l'objet: 25 mm

Déplacement vertical de l'objet: 59 mm

Rétraction de l'objet: 50 μm

Orientation fine de l'objet: (selon axes x-, y-, z)

Dégrossissage (6 réglages) : plage de 5 à 150 m ± 0,5 m

par incrémentations de 5, 10, 30,

50, 100 ou 150~\mu \mathrm{m}

Avance rapide électrique

réglable sur deux vitesses : 500 m/s

1000 m/s

Matériel de coupe

Plages de vitesse: 0,1 mm à 170 mm/s

0,1 mm à 100 mm/s

v_210 ~mm / s

Comme confirmé par l'obtention de la certification c-CSA-us, le Leica CM3050 S a été mis au point et fabriqué en conformité avec les normes UL, CSA et CIE.

Des procédures de fabrication et de contrôle certifiées selon DIN EN

Refroidissement de l'enceinte

Plage de température: 0°C à -40°C

Dégivrage : programmable

1 cycle de dégivrage automatique/24 h

durée : 6 à 12 minutes dégivrage manuel à la demande

Plaque de congélation rapide: -45 °C env. pour une

température ambiante de 22°C

Refroidissement de l'objet (optionnel)

Plage de température: -10°C à -50°C (±3 K)

Dégivrage: dégivrage manuel à la demande

Armoire cryostatique

Encombrement (L x H x P): 882 x 1040 x 766 mm

Poids (microtome inclus): 180 kg env.

Puissance absorbée: 1800 VA

Toutes les températures indiquées s'entendant pour une température

ambiance de 22°C et une hygrométrie relative de moins de 60%.

ISO 9001 garantissant un maximum de qualité et de fiabilité.

Nombreux accessoires sur demande.

Sous réserve de modifications techniques.
