Type de produit	Microtome cryostat
Marque	Leica
Modèle	CM1850
Dimensions (L x H x P)	670 x 1165 x 695 mm
Poids (microtome compris)	131 kg
Plage de température de l'enceinte	0 °C à -35 °C
Température de la plaque de congélation rapide	Jusqu'à -60 °C (élément Peltier)
Délai de refroidissement à -35 °C	3,5 h
Réglage de l'épaisseur de coupe	1...60 μm par incréments (1 μm de 0-10 μm, 2 μm de 10-20 μm, 5 μm de 20-60 μm)
Diamètre maxi. de l'échantillon	55 mm
Avance horizontale de l'objet	25 mm
Déplacement vertical de l'objet	59 mm
Orientation de l'objet	Exécution standard
Approche motorisée	2 vitesses : rapide 0,7 mm/s, lente 0,2 mm/s
Dégrossissage	Avec approche motorisée
Dégivrage	Programmable, 1 cycle automatique/24 h (12 min max.) ou manuel à la demande
Portecouteau	Portecouteau CE pour lames jetables
Plaque anti-roll	En verre, suit le mouvement de la lame
Fonctions de sécurité	Microtome protégé contre les projections d'eau, plaque d'étanchéité
Nettoyage et désinfection	Pulvérisation de Leica Cryofect
Évacuation hygiénique	Système d'écoulement en circuit fermé vers un bidon avant
Affichage	À cristaux liquides
Alimentation électrique	Non spécifié, conforme aux directives UL, CSA, IEC et VDE
Accessoires disponibles	Nombreux sur demande
Garantie de qualité	Certifié DIN EN ISO 9001

FOIRE AUX QUESTIONS - CM1850 LEICA

Quelle est la plage de température de l'enceinte du Leica CM1850 ?

L'enceinte peut être réglée de 0 °C à -35 °C.

Comment régler l'épaisseur de coupe sur le CM1850 ?

L'épaisseur se règle de 1 à 60 μm par incréments : 1 μm de 0 à 10 μm, 2 μm de 10 à 20 μm et 5 μm de 20 à 60 μm.

Quelle est la température minimale atteignable sur la plaque de congélation rapide ?

Grâce à l'élément Peltier, la plaque peut descendre jusqu'à -60 °C.

Comment désinfecter le Leica CM1850 ?

La désinfection se fait par pulvérisation de Leica Cryofect sur les surfaces, grâce à la plaque d'étanchéité qui protège le mécanisme.

Le dégivrage est-il automatique ?

Oui, un cycle automatique de dégivrage est programmable une fois par 24 heures (durée max. 12 min). Le dégivrage manuel est également possible à la demande.

Quel type de portecouteau est utilisé sur le CM1850 ?

Le microtome est équipé d'un portecouteau CE pour lames jetables, avec déplacement latéral pour utiliser toute la longueur de la lame.

Quelles sont les dimensions et le poids du cryostat ?

Les dimensions sont de 670 x 1165 x 695 mm (L x H x P) et le poids total (microtome inclus) est de 131 kg.

Comment fonctionne l'approche motorisée ?

L'approche motorisée offre deux vitesses : 0,7 mm/s en rapide et 0,2 mm/s en lente, commandées par des touches intégrées dans l'appuie-bras gauche.

Quel est le diamètre maximal de l'échantillon ?

Le diamètre maximal de l'échantillon pouvant être coupé est de 55 mm.

Comment éliminer l'eau de condensation ?

L'eau de condensation et de dégivrage est collectée via un système d'écoulement en circuit fermé dans un bidon situé à l'avant du cryostat, évitant toute contamination.

MODE D'EMPLOI CM1850 LEICA

Le cryostat idéal pour les examens histologiques

de routine et la coupe en extemporané

Design ergonomique, sécurité, efficacité

Mettre à la disposition des utilisateurs dans les secteurs de la médecine et de la recherche des microtomes leur permettant de bénéficier à tout moment des plus récentes avances techniques, tel est le but poursuivi avec succès par Leica depuis 125 ans – et c'est la tâche qu'il continue à s’assigner aujourd'hui. C'est pourquoi on retrouvera sur le Leica CM 1850 les caractéristiques qui ont fait la réputation d'excellence de son prédécesseur, le Leica CM 1800, mais on appréciera en même temps que le constructeur ait accentué encore l'efficacité de ce cryostat en réduisant la consommation de courant et en insistant sur la sécurité de l'opérateur. Doté d'un équipement de refroidissement optimisé, d'un dispositif de congélation ultra-rapide et d'un système d'orientation de l'échantillon à la fois extrêmement précis et doux, cet appareil satisfait aux plus hautes exigences et permet de réaliser des coupes de haute qualité tant pour les examens histologiques de routine que pour les travaux extemporanés. Il se présente donc comme l'alliance réussie d'une technologie de pointe et d'un design basé sur l'ergonomie : exactement ce qu'il faut pour travailler vite, tout en restant détendu.

Extrême facilité de maintenance

Lors du développement du Leica CM 1850, le constructeur a attaché la plus grande importance à la capacité de maintenance de l'équipement. Tous les éléments susceptibles de maintenance sont aisément accessibles.

Une technique d'isolation innovante

Enceinte cryostatique spacieuse

L'enceinte est bien éclairée, parfaitement isolée thermiquement, et aisément accessible grâce à la grande fenêtre à panneau coulissant chauffé. Elle offre à l'opérateur une parfaite liberté de mouvements. Les surfaces unies et lisses sont très faciles à nettoyer.

La nouvelle technique d'isolation permis d'économiser environ 10% d'énergie par rapport aux méthodes classiques. Elle garantit une plus grande longévité du système frigorifique et une remarquable stabilité de température dans l'enceinte même lorsque les conditions environnantes sont particulièrement défavorables.

Congélation rapide de l'échantillon

L'élément Peltier et la plaque de congélation rapide refroidissent activement, permettant d'obtenir une congélation extrêmement rapide des échantillons, la température descendant jusqu'à -60°C. Grâce au dégivrage manuel, il est possible d'éviter toute formation de givre sur la plaque de congélation qui est ainsi toujours prête à l'uti

Fonctionnel : le nouveau portecouteau CE

Le déplacement latéral du portecouteau CE pour lames jetables permet d'utiliser toute la longueur de la lame. La plaque anti-roll en verre suit le mouvement de la lame. Le portecouteau CE peut être utilisé pour effectuer des coupes sériées jusqu'à 3 μm.

Facile à désinfecter

Une plaque d'étanchéité protège le mécanisme du microtome des projections d'eau. Ce qui permet de désinfecter l'appareil par simple pulvérisation de Leica Cryofect. Le système d'orientation de l'échantillon, très doux, avec centrage automatique et point de repère précis sur zéro permet d'obtenir des coupes d'une extrême précision en un minimum de temps.

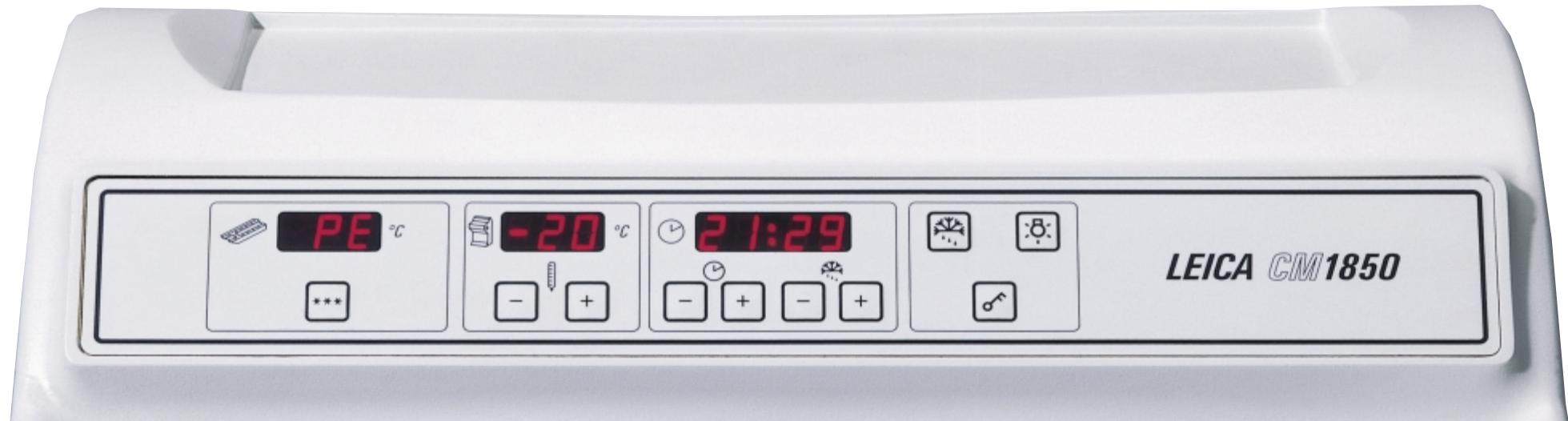

Un panneau de commande sans ambiguïté

Le panneau de commande, extrêmement clair, est subdivisé en groupes de fonctions. L'affichage bien lisible sur des écrans de bonne dimension prévient tout risque d'erreur.

Système d'évacuation hygiénique

L'eau de condensation et de dégivrage provenant de l'enceinte arrive par un système d'écoulement en circuit fermé à un bidon situé sur l'avant du cryostat. On évite ainsi la contamination de l'air ambiant par les germes contenus dans l'eau.

Disposition pratique des touches d'approche

Les touches d'approche motorisée sont intégrées dans l'appuie-bras gauche. On dispose de deux vitesses pour une simple approche rapide de l'échantillon et pour le dégrossissage.

En bref...

• Température de l'enceinte descendant jusqu'à -35 °C
• Plaque de congélation rapide à refroidissement actif avec élément Peltier permettant de descendre à -60 °C
• Système de refroidissement à consommation réduite
• Microtome protégé contre les projections d'eau
• Approche motorisée, à deux vitesses Orientation de l'objet
• Dégivrage de l'enceinte manuel et automatique
• Dégivrage manuel de la plaque de congélation rapide
• Design ergonomique, repose-pieds confortable
• Affichage à cristaux liquides Économique
• Compact Service et concept de maintenance efficaces

Leica CM 1850 - spécifications techniques

Réglage de l'épaisseur de coupe: 1... 60 μm

par incréments de 1 m entre 0 et 10~ m

par incrémentations de 2 m entre 10 et 20~ m

par incrémentations de 5 m entre 20 et 60~ m

Diamètre maxi. de l'échantillon: 55 mm

Avance horizontale de l'objet: 25 mm

Déplacement vertical de l'objet: 59 mm

Orientation de l'objet: en exécution standard

Dégrossissage: _ _ avec approche motorisée

Approche motorisée: 2 vitesses

rapide: 0,7 mm/s

lente: 0,2 mm/s

Capacité de refroidissement:

Réglage de la température: 0°C... -35°C

Délai de refroidissement à -35 °C: 3,5 h

Dégivrage : programmable ;

1 cycle automatique/24 h

Durée: 12 minutes max.

Dégivrage manuel à la demande

Température de la plaque

de congélation rapide : jusqu'à -40 °C (± 2K)

Elément Peltier: jusqu'à -60 °C (+ 5K)

température max. de la plaque de

congélation rapide

Dégivrage: manuel, à la demande

Armoire cryostatique:

Dimensions (L x H x P): 670 x 1165 x 695 mm

Poids (microtome compris) : 131 kg

Nombreux accessoires sur demande.

Sous réserve de modifications techniques.

Le Leica CM 1850 est fabriqué en conformité avec les directives UL, CSA, IEC et VDE. Des procédures de développement, de fabrication et de contrôle ultramodernes, certifiées selon DIN EN ISO 9001, garantissant un maximum de qualité et de fiabilité.
