MODE D'EMPLOI APPLICATION SUITE POWERMOSAIC LEICA
LAS Power Mosaic est concu pour apporter à la microscopie une dimension toute nouvelle en fournissant l'exceptionnelle compréhension de la relation existant entre les caractéristiques microscopiques et la structure globale de l'échantillon.
LAS Power Mosaic est ce qui se fait de mistrs dans la visualisation a haute résolution des échantillons. Balayez l'échantillon entier ou sélectionnez une région d'intérêt spécifique : le balayage s'effectue de toute façon à grande vitesse. Les images capturées sont immédiatement combinées pour former une mosaïque d'une continuité parfaite.
Quand le balayage est terminé, vous pouze atteindre sans effort les zones d'intérêt d'un seul cig de souris et voir l'image microscopique en direct qui correspond à l'emplacement choisi. De plus, vous pouze agrandir et avoir une vue panoramicique de l'intégrality de la mosaïque numérique en utilisant des outils de navigation simples et intuitifs.
Les images acquises, dont la mosaïque complète, peuvent être enregistrées pour un examen ultérieur, une discussion entre collégues ou une publication.
LAS Power Mosaic est idéal aussi bien pour les applications de routine que pour les applications de recherche et il fournit des modes de balayage qui convennent à toutes les formes de microscopie optique. Il est spécifiquement développé pour être à la fois polyvalent et facile à utiliser. Cette puissant option LAS fournit au microscopiste une solution d'imagerie très performante pour la création de mosaïques et qui ne compromet nullement l'usage classique du microscope.
Mosaic en pile Z
En sus des fonctions standard de balayage et d'examen, le module Power Mosaic Plus étend les possibilités grâce à l'utilisation de la "pile Z" pour fournir une imagerie et une visualisation en mosaïque 3D qui convient idéalement aux échantillons caractérisés par une plage focale de grande largeur.
Les avantages clés sont les suivants :
balayage et acquisition aux fréquences de laamera, pour garantir une vitesse elevée et un débit rapide
la fusion des bords des éléments de la mosaïque fournit la qualité d'image la plus élevé possible
aucune restriction concernant l'objectif ou la methode d'imagerie
translation rapide et précise avec les outils d'examen simples et intuitifs
la gestion intelligente de la mémoire prend en charge les tailles demosaïque en fonction de l'espacedisque disponible
contrôle et suivi de la mise au point entiement automatisés
contrôle par l'utilisateur de la taille de l'imag pour garantir son adequation à la publication et à l'archivage
calibration en un cli c pour un alignment facile de la camera
fonctions évoluées en option, dont la puissant acquisition de la mosaïque 3D en pile Z pour une visualisation d'une extrème netteté
Aperçu des fonctions
Balayage surpuissant de la mosaïque
Utilise le déclenchement de la capture d'image pour un balayage et une acquisition rapides en continu
Balayage standard disponible, avec utilisation du pas et de l'acquisition associés aux applications à faible luminosité
Traitément en continu des images pour la création de mosaïques en fonction de l'espace disque
Ajout facile de balayages additionnels pour etendre un balayage initial
Modèles d'exploration

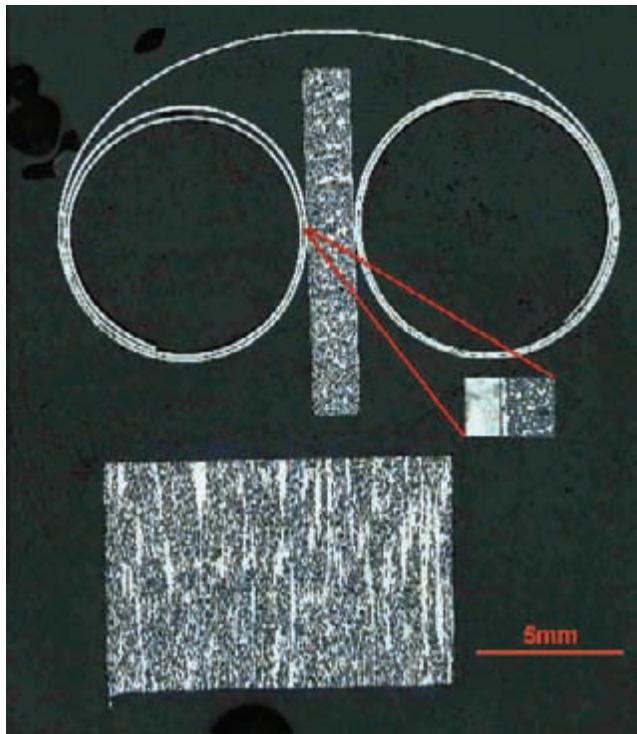

Rectangle, Cercle, Anneau, Intersection (+etx) , ou Aléatoire
Le chevauchement des éléments de la mosaïque permet de fusionner les joints en douceur
Correction automatique de la rotation de la camera
Création d'un modele d'exploration de façon interactive ou par saisie des détails exacts
Automatisation du microscope
- Une platine XY Oasis et un tableau de commande de la mise au point Z sont utilisés
Possibilité d'utiliser pour le déplacement de la platine et le réglage de la mise au point un manche à balai informatique ou le dispositif Leica Smart Move
Compatibilité totale avec les microscopes configurés avec Leica Microsystems LAS pour les commandes de la mise au point, de la tourelle, du condenseur et de la lampe, si disponibles
Caméra Leica DFC
Contrôle de l'exposition, de la saturation, du gain et du gamma avec LAS
Déclenchement de l'acquisition à partir du balayage progressif et des caméras DFC FX pour des balayages ultra rapides
Equilibrage des blancs automatique et manuel
Acquisition couleur ou monochrome (8 ou 16 bits)
Correction de l'ombrage pour le lissage de la mosaïque réalisante
Fonctionnement
Lors de la configuration initiale du système, une procEDURE simple de calibration en un clic est effectue pour chaque objectif du microscope. Cela informe le système de la corrélation exacte entre un déplacement de platine et la valeur spatiale associée, en microns, pour l'objet. L'information de calibration permet au système de garder pour chaque image acquise des informations positionnelles qui sont précises et exactes. En particulier, cela compense également la rotation de laamera et l'orientation de la platine.
En plus de la calibration spatiale du système, la "correction de l'ombrage" est configurée pour éliminer tout éclairage irrégulier dans les images acquises. Finalement, l'utilisateur peut utiliser en option un certain nombre de techniques différentes de mise au point automatique, selon la méthode de balayage et la nature de l'échantillon.

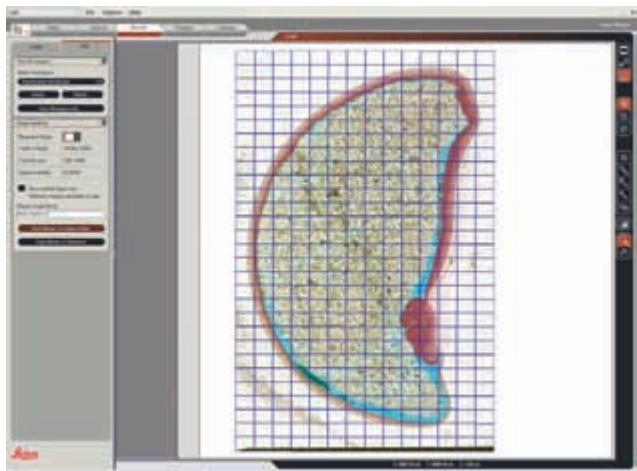

La zone de balayage étant définie, le système calcule automatique le nombre d'images à accuperir pour former une mosaïque intégrale et en pleine résolution de la zone可以选择. L'utilitaire sélectionne le type de balayage requis et démarre simplement le balayage. La nature exacte du balayage réalisé est contrôle par l'utilateur et dépend de la méthode de contraste utilisé pour la microscopie et du format de mosaïque requis. Tout le reste est généré automatique par le système qui utilise les valeurs définies précédemment pour déterminer la vitesse, la méthode de mise au point et le format de données.
Quand le balayage est terminé, l'utilisateur peut revoir les points d'intérêt d'un clic de souris ou copier tout ou partie de la mosaïque aux fins de distribution, publication ou discussion entre collégues. De plus, du fait que l'intégrality de la zone balayée est disponible sous forme numérique et en pleine résolution, les données relatives à l'image sont disponibles pour annotation ou analyse complémentaire dans les applications actives de Leica Application Suite.

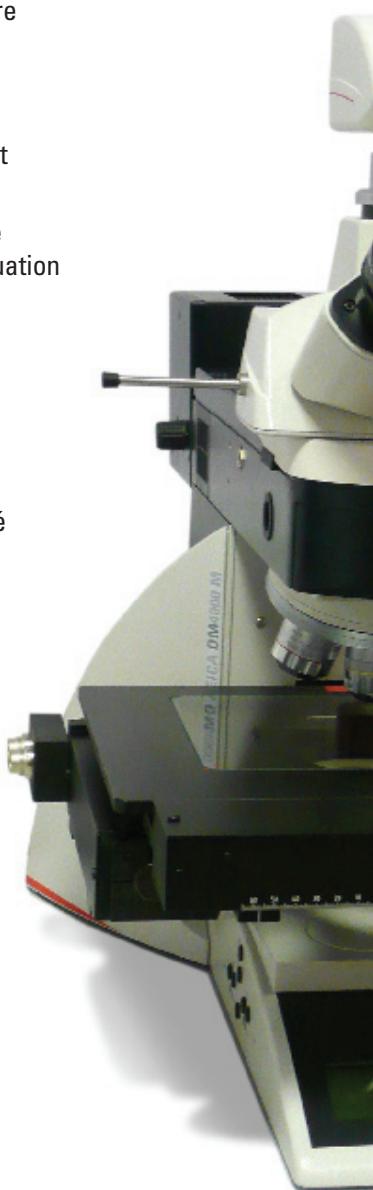

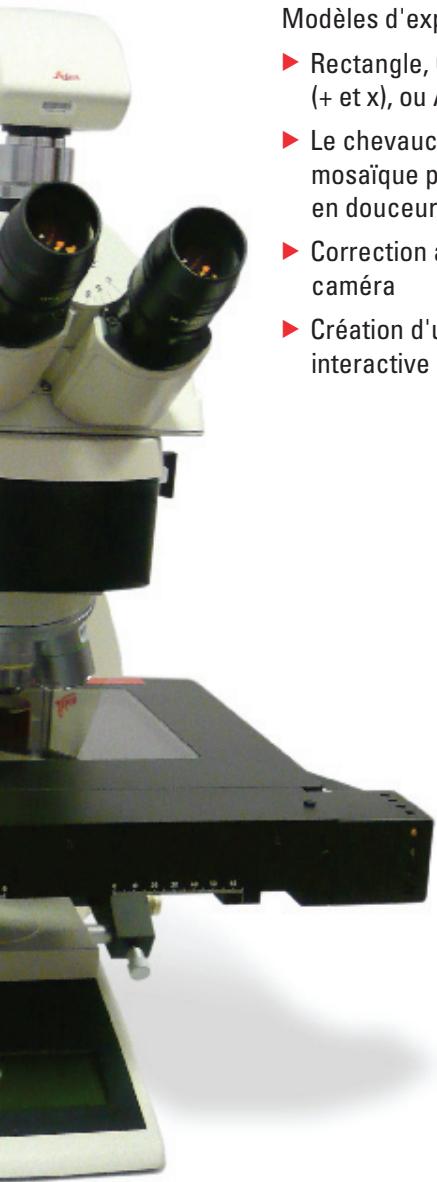

LAS Power Mosaic requiert un microscope motorisé Leica, une camera numérique Leica, une platine à moteur pas-à-pas, une mise au point motorisée avec tableau de commande XY, un PC Windows à haute performance et un disque dur de grande capacité.

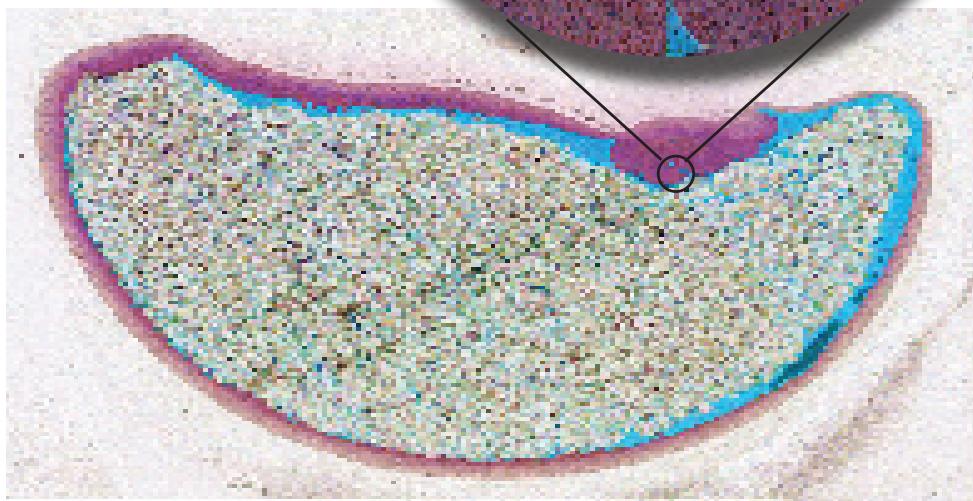

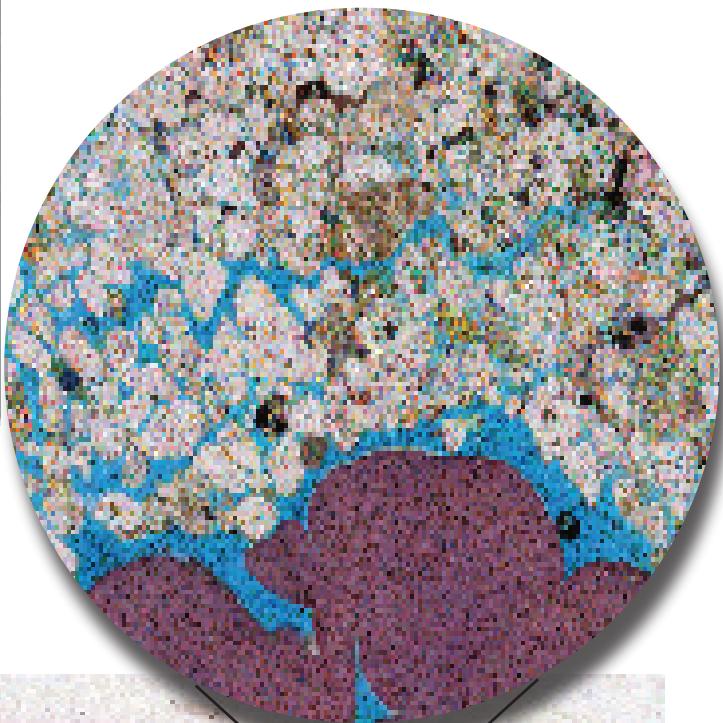

Coupe de roche

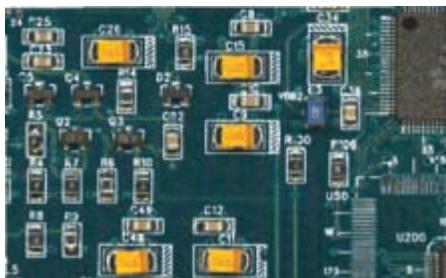

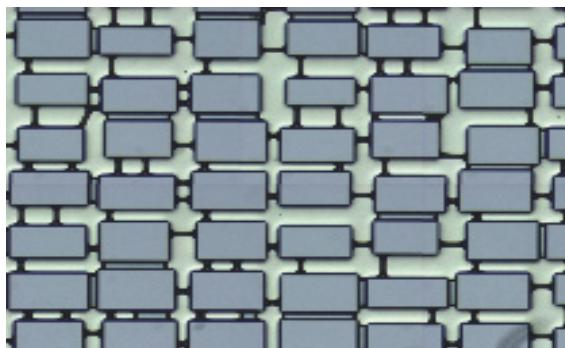

Face supérieure de carte PCI, avec mise au point etendue
Le temps et l'espace!
Le temps requis pour un balayage dépend de divers facteurs, comme l'objet utilisé, la méthode d'éclairage et la zone à balayer. En règle générale, le balayage des échantillons dont la surface est polie peut s'effectuer à grande vitesse, alors que le balayage des échantillons dont la surface inégale nécessite un réglage de la mise au point sur chaque champ ou pour lesquels un éclairage en fond noir est utilisé doit s'effectuer avec la méthode de balayage standard. Quelques exemples du temps total requis pour les différents types de balayage utilisant la mise au point prédictive figurent dans le tableau ci-dessous.
L'espace est lui aussi une variable. LAS Power Mosaic enregistre toutes les images numériques capturées sur le disque dur du PC. Chaque image individuelle en pleine résolution qui est capturée avec uneamera numérique Leica nécessite environ 4,5 megaoctets d'espace de stockage. Puisqu'un balayage typique peut composer plusieurs centaines, voire milliers d'images individuelles, l'espace de stockage requis atteint rapidement plusieurs gigaoctets. Heureusement, les PC modernes le permettent.
En règle générale, la quantité de données image résultant d'un balayage quadruple à chaque
doublement du grossissement de l'objet. Si par exemple, un balayage de 100 champs avec un objectif 10X produit 400 Mo de données, le balayage de la même zone avec un grossissement de 20X requiert un espace disque de 1,6 Go. Vous pouvez désir les conditions d'utilisation de l'enregistrement permanent des balayages et le format. Si une image deamera unique pèse pres de 4 Mo, alors dans l'exemple représenté, 44 Mo seront nécessaires pour enregistrer les données de la pile Z. Lors de l'exécution des balayages en pile Z sur des modèles comptant un grand nombre de champs, sachez que cela peut générer des volumes de données très importants.
De même, puisqu'il est nécessaire en mode Pile Z d'acquerir un certain nombre d'images à différentes positions Z du même emplacement XY, le temps total requis pour le balayage augmentera de façon significative. Divers facteurs peuvent influer sur le temps de balayage, mais l'in-dication générale est que le temps requis pour un balayage standard normal doit être multiplie par le nombre de coupes Z + 50% pour obtenir l'estimation temporelle d'un balayage en pile Z.
| Temps de balayage et volumes de données (sur la base de DFC 300FX) | |||||||||
| Objectif | Monture C | Caméra | μm/pixel | Champs X 15 mm | Champs Y 15 mm | Total des champs | Temps de balayage (seconds) | Temps de balayage (minutes) | Image BMP Taille (Mo) |
| 5x | 1x | 1392 x 1040 | 1,29 | 12 | 16 | 97 | 31 | 0,49 | 406 |
| 10x | 1x | 1392 x 1040 | 0,65 | 24 | 32 | 388 | 116 | 1,93 | 1622 |
| 20x | 1x | 1392 x 1040 | 0,32 | 48 | 64 | 1553 | 461 | 7,18 | 6490 |
| 40x | 1x | 1392 x 1040 | 0,16 | 96 | 128 | 1842 | 1842 | 30,6 | 25960 |
Applications clés
LAS Power Mosaic convient pour une large gamme d'applications de recherche et de routine.
En raison de la capacité de fournir des méthodes de balayage appropriées pour des champs microscopiques différents, le système est très polyvalent et il s'utilise avec succès dans de nombreux environnements et applications différents.
Alors que LAS Power Mosaic est la solution parfaite pour le balayage des échantillons constitués d'un matériel poli et les coupes géologiques de faible épaissieur, il est aussi très approprié pour l'enregistrement des lames porteuses d'échantillons en criminalistique, l'inspection de composants électroniques, l'examen des supports poreux et bien d'autres applications de microscopie.
Comme le système est prévu pour compléter et améliorer les microscopes et camères numériques Leica, c'est un moyen très absorbable pour obtenir une augmentation considérable des fonctions et performances d'imagerie, sans aucune perte des fonctions classiques.
Examen de la mosaïque
Un programme de visualisation séparé est disponible pour partager les images Power Mosaic avec des collégues sans avoir à installer la suite logicielle LAS complete.
Une dimension de plus !
De nombreuses applications de balayage s'excutent sur des coupes plates et, en utilisant les fonctions Autofocus ou MAP prédictive, il est possible d'obtenir une mosaïque de qualité acceptable par l'acquisition d'un élément de mosaïque unique à chaque emplacement du modele d'exploration. La mosaïque réalisante est ainsi bidimensionnelle (X/Y).
Dans d'autres cas, les caractéristiques de l'échantillon rendent l'acquisition d'une image unique inadéquate pour une visualisation complète, parce que d'importants détails sont présents à différentes positions facales d'une image unique. Cette situation se produit lors de l'inspection des asperités des revêtements et préparations de surface, de l'identification des particules et lors de l'enregistrement des cheveux ou fibres textiles en criminalistique.
La technique de la pile Z a ete developpée comme un module optionnel specifie pour l'imagerie des échantillons à profondeur fiscale elevée ; elle est applicable à l'integralite d'un modele d'exploration. Tenez compte du fait qu'en raison de la nature de I'acquisition par pile Z, elle n'est possible qu'en mode de balayage "Standard".
Fonctionnement

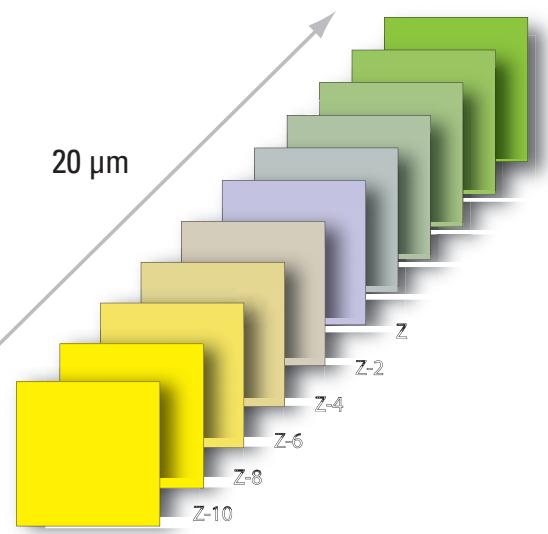

La technique de la pile Z permet d'acquerir une série d'images selon un "espacement" Z prédéfini, à chaque emplacement du modèle d'exploration. Vous pouvez contrôler à la fois l'espacement Z et le nombre total d'images contenues dans la pile.
Ainsi, si vous avez besoin par exemple d'images à intervalles de 2 microns sur une plage fiscale totale de 20 microns, la pile Z réalisante comprendra 11 images et l'image centrale de la pile sera toujours le point de dé
Cette Specification est sujette à modification
part de la pile Z. L'exemple montre 5 images au-dessus et 5 au-dessous de la position focale initiale, chacune d'entre elles étant distante de sa voisinde 2 microns.
La pile réalisante de mosaiques peut être relue en douceur, exactement comme avec le bouton de réglage de la mise au point du microscope. Il est de plus possible de dire instantanément une mosaique unique représentant l'image la plus nette ou l'image correspondant à une mise au point étendue.
Module LAS Power Mosaic
