3D SYSTEM - Système de numérisation 3D LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de numérisation 3D pour microscopie
Marque	LEICA
Modèle	3D SYSTEM
Dimensions du module de numérisation	Environ 150 x 100 x 80 mm
Poids du module de numérisation	Environ 1,5 kg
Alimentation	100-240 V AC, 50/60 Hz, via adaptateur secteur
Consommation électrique	Max. 50 W
Fonctions principales	Visualisation et analyse de surfaces 3D ; caractérisation de profils, rugosité, surface et volume ; inspections à distance ; enregistrement de processus
Applications	Industrie (électronique, mécanique, métallurgie) ; recherche (entomologie, géologie, biologie) ; criminalistique ; éducation et formation
Compatibilité	Stéréomicroscopes LEICA, ordinateur avec logiciel dédié
Interface de connexion	USB 3.0 ou FireWire
Logiciel fourni	Leica 3D Viewer et Leica Surface Analysis
Résolution de numérisation	Jusqu'à 0,1 µm selon objectif
Plage de mesure en Z	Jusqu'à 10 mm
Entretien et nettoyage	Nettoyer les optiques avec un chiffon doux non pelucheux ; éviter solvants agressifs et humidité excessive.
Sécurité	Utiliser sur une surface stable ; protéger des chocs ; ne pas exposer à des températures extrêmes ou à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente LEICA pour pièces et réparations.
Informations générales	Système modulaire conçu pour une utilisation avec des stéréomicroscopes LEICA.

FOIRE AUX QUESTIONS - 3D SYSTEM LEICA

Comment installer le Leica 3D SYSTEM sur mon microscope ?

Fixez le module de numérisation sur le porte-oculaire du stéréomicroscope à l'aide de la bride fournie. Connectez le câble USB à l'ordinateur et installez le logiciel Leica 3D Viewer à partir du CD fourni. Suivez l'assistant d'installation.

Quelles sont les applications principales de ce système ?

Le système est utilisé pour la visualisation et l'analyse de surfaces dans l'industrie (contrôle qualité, analyse de défauts), la recherche (entomologie, géologie, biologie), la criminalistique (identification de traces, ballistique) et l'éducation (formation en microscopie).

Comment calibrer le système pour des mesures précises ?

Utilisez la mire de calibration fournie. Placez-la sous le microscope, lancez le logiciel Leica Surface Analysis et suivez le processus de calibration automatique. Vérifiez régulièrement l'étalonnage.

Le système fonctionne-t-il avec tous les microscopes LEICA ?

Le Leica 3D SYSTEM est compatible avec la plupart des stéréomicroscopes LEICA équipés d'un porte-oculaire standard (diamètre 30 mm). Consultez la liste de compatibilité dans le manuel.

Quelle est la résolution maximale de numérisation ?

La résolution peut atteindre 0,1 µm en Z avec un objectif 20x. Elle dépend de la profondeur de champ et du pas de balayage défini dans le logiciel.

Comment entretenir le module optique ?

Dépoussiérez régulièrement la fenêtre optique avec une soufflette. Pour les traces, utilisez un chiffon microfibre imbibé d'alcool isopropylique. Ne jamais utiliser de solvants agressifs.

Puis-je utiliser le système pour des inspections à distance ?

Oui, le logiciel permet la visualisation à distance via réseau local. Idéal pour les salles blanches ou les environnements contaminés.

Quels formats de fichiers exporte le logiciel ?

Le logiciel exporte les nuages de points et les maillages 3D aux formats STL, OBJ, PLY, CSV et les images 2D en JPG, PNG, TIFF.

Comment mettre à jour le logiciel du système ?

Téléchargez la dernière version depuis le site LEICA (rubrique support). Connectez le système, fermez le logiciel en cours et exécutez le fichier de mise à jour. Suivez les instructions.

Où trouver les pièces détachées en cas de panne ?

Contactez le service après-vente LEICA par téléphone ou via le formulaire en ligne. Munissez-vous du numéro de série de l'appareil. Les pièces telles que le module de numérisation ou les câbles sont disponibles sur commande.

MODE D'EMPLOI 3D SYSTEM LEICA

Applications en recherche, criminalistique, développement, contrôle de qualité industriel et formation

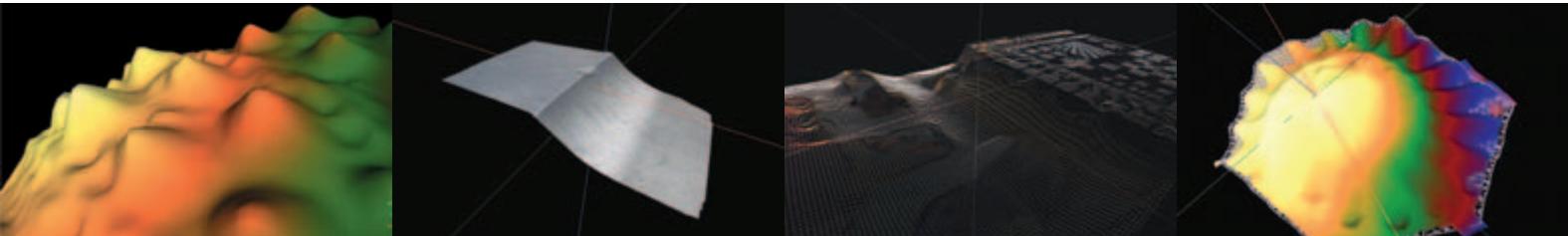

L'innovant système Leica 3D pour la microscopie permet d'obtenir des visualisations et des analyses de surfaces d'échantillons guère imaginables paravant, de façon efficace, simple et précise. Partout où la représentation de la profondeur et du relief est un plus car elle procure des informations de valeur, l'utilisation de ce système unique présente un intérêt.

Industrie :

• électronique, technique médicale, industrie mécanique, industrie électrique, industrie métallurgique, science des matériaux, analyse des défauts, assurance qualité haut de gamme. Par exemple, connexions par soudage, positionnement de micro-composants, quantification et visualisation du vieillissement ou de l'usure, expertise et topométrie systématiques de surfaces lisses à très rugueuses.

Recherche:

• entomologie, géologie, biologie, archéologie

• identification de traces, ballistique

Écoles, centres de formation d'apprentis, instituts universitaires :

• cours de biologie, démonstration et entraînement pratique aux travaux d'assemblage et de conservation des organismes et à la préparation des échantillons

Entraînement aux techniques de microscopie :

• injection intracytoplasmique de spermatozoides, fertilisation in vitro

• enregistrement de déroulements, processus et tâches répétitives effectués au stérisomiccope

Caractérisation de surfaces :

• analyse de profil, de rugosité, de surface et de volume de surfaces structurées, par exemple structure organique des couches en électronique des polymères, structures des composants

Inspections à distance :

• dans les salles blanches, les pièces contaminées ou inaccessibles, les musées
