MODE D'EMPLOI FOCOMAT V35 AUTOFOCUS LEICA
Notice d'utilisation

Le FOCOMAT V 35 AUTOFOCUS est livre en deux parties, dans un même emballage: la tete et la colonne, assemblées, d'une part, et le plateau d'autre part. En outre: un passage-négatif 24mm× 36mm, une clef de montage avec 4 vis, le cable de branchement, les autres accessoires ainsi que le module noir et blanc ou le module couleur, selon la commande.
Veuillez lire cette notice avant de procéder au déballage. L'appareil doit rester dans le fond de l'emballage, pour son montage (voir les instructions de montage, jointes à part).
Sommaire
| Page | ||
| Assemblage | 4 | Contrôle de la position crantée sur la rampe |
| Branchement | 7 | hélicoïdale de l'objetif |
| Mise en place du module couleur ou noir et blanc | 8 | Sécurité électrique |
| Réglage en hauteur de la colonne | 9 | |
| Introduction du passé-négatif | 9 | |
| Description abrégée | 10 | |
| Utilisation | 12 | Accessoires |
| Travail avec le module noir et blanc | 12 | Coquilles de repos des extrémités de film |
| Travail avec le module couleur | 12 | Autres passé-négatifs |
| Domaine d'agrandissement | 14 | Compte-pose FOCOTIMER |
| Travail hors du domaine de l'Autofocus | 14 | Appareil d'exposition automatique FOCOMETER |
| Introduction du film | 16 | Régulateur de tension |
| Agrandissement des diapositives en cadre 5 x 5 | 17 | Diffuseur escamtable |
| Travail avec le WA-FOCOTAR 1:2,8/40 mm | 17 | Module couleur |
| Masquage partiel du négatif | 18 | WA-FOCOTAR 1:2,8/40 mm |
| Processus d'agrandissement | 18 | Housse |
| Remplacement de la lampe | 20 | ServiceAprès-Vente |
| Echelle de diaphragme de l'objetif d'agrandissement | 22 | Accessoires |
23798-170
Assemblage
- Couper les bandes fermant l'emballage.
- Enlever la partie supérieure du carton. Sortir le carton ondulé.
23799-170
23800-170
- Le plateau est alors librement accessible et peut être sorti de l'emballage.
- Enlever la partie supérieure de l'emballage en styropor. L'agrandisseur et les accessoires apparaissent alors. L'agrandisseur doit être laqué dans l'emballage en styropor pendant le montage du plateau.
- Poser le plateau verticalement en position de montage et le fixer avec les quatre vis. La clé nécessaire est jointe. Serrer progressivement les vis en croix.
23801-170
23802-170
23804-170
23803-170
6. Sortir l'agrandisseur monté de l'emballage en styropor. Attention: Ne desserrer le bouton de displacement en hauteur (23) sur le bras que lorsque l'agrandisseur est en position normale, car le ressort d'équilibrage de poids est beaucoup trop bandé pour toute autre position. Desserrer la vis de blocage (26) sur l'embase, tourner de la tête avec la colonne (25) pour l'amener en position de service.
23 805-170
- Tirer vers le bas le porte-objectif. Enlever la cale de sécurité placée pour protéger, pendant le transport, le mécanisme de commande du dispositif Autofocus. Veiller à ce que la came (28) vienne bien prendre appui sur le galet (29). Cette came doit appuyer sur la surface la plus large du galet et non sur son épaulement latéral. Celui-ci doit être du côté du porte-objectif.
23 806-170
- La plaque signalétique (5) aura le pied (27) de l'agrandisseur porte les indications concernant le branchement électrique. Dans le cas des modèles «tous courants », le sélecteur de tension (30) peut prendre 4 positions : 110, 120-130, 220-230 et 240-250 V. Le réglage doit évidemment être effectué en fonction de la tension du secteur.

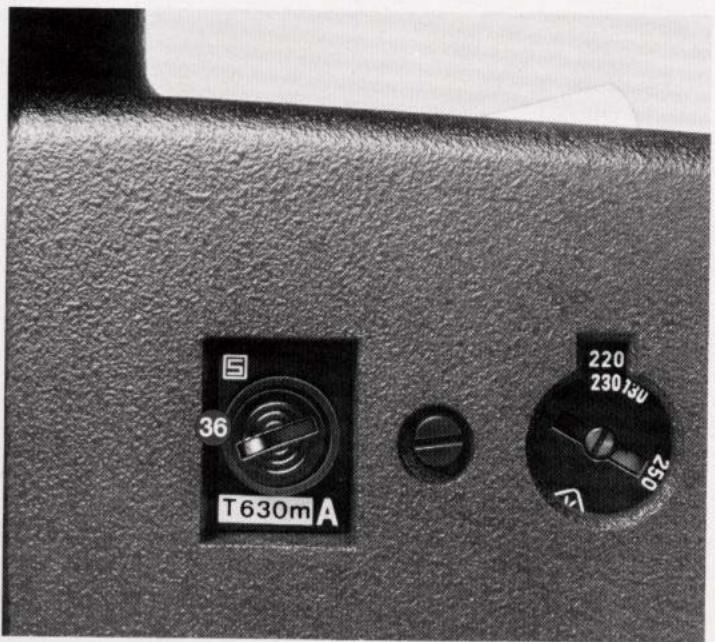

Pour tourner le sélecteur de tension (30) on se sert d'une pièce de monnaie.
- Relier l'agrandisseur à une prise de courant au moyen du câble de branchement (4).
Attention: Ne brancher l'agrandisseur, et ne l'utiliser, qu'après l'avoir assemblé avec le plateau.
10. Enlever le couvercle (12) de la tête d'agrandisseur (21).
11. Introduire le module couleur ou le module noir et blanc (11) dans la tête (21). Placer le couvercle dans le centrage en avant, le rabattre en arrière, et l'enclencher dans son blocage.
Veiller à ce que les fentes d'aération dans le couvercle (12) soient toujours dégagées.
23810-170
23809-170
- Afin que le dispositif Autofocus du FOCOMAT V 35 fonctionne correctement, il faut que la tête et la colonne soient reliées d'une hauteur égale à l'épaisseur du chassis-margeur utilisé : pour cela, desserrer la vis (26) de blocage de la colonne (25). Relever l'ensemble colonne-tête à la hauteur voulue, en tournant la manivelle (9). Le réglage à zéro correspond à la surface du plateau (travail sans chassis-margeur).
Chassis-margeur 24 cm x 30 cm LEITZ (Code 17584) = épaisseur 25 mm
Chassis-margeur 30 cm x 40 cm LEITZ (Code 17586) = épaisseur 30 mm
Si on utilise d'autres châssis-margeurs, il faut mesurer leur épaisseur pour régler la hauteur de la colonne en conséquence.
Resserrer ensuite la vis de blocage (26).
- Relever le presse-film au moyen d'un des deux leviers (20).
Placer le passé-négatif (14) dans le couloir de film, en le saisissant par ses bords latéraux.

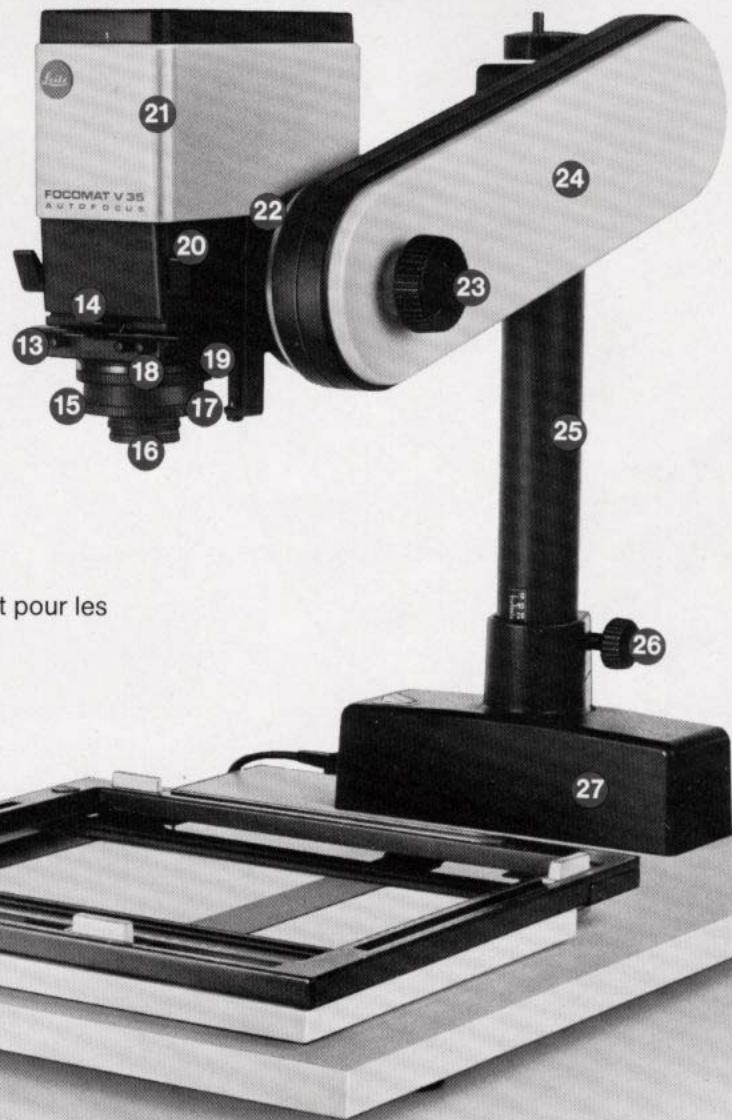

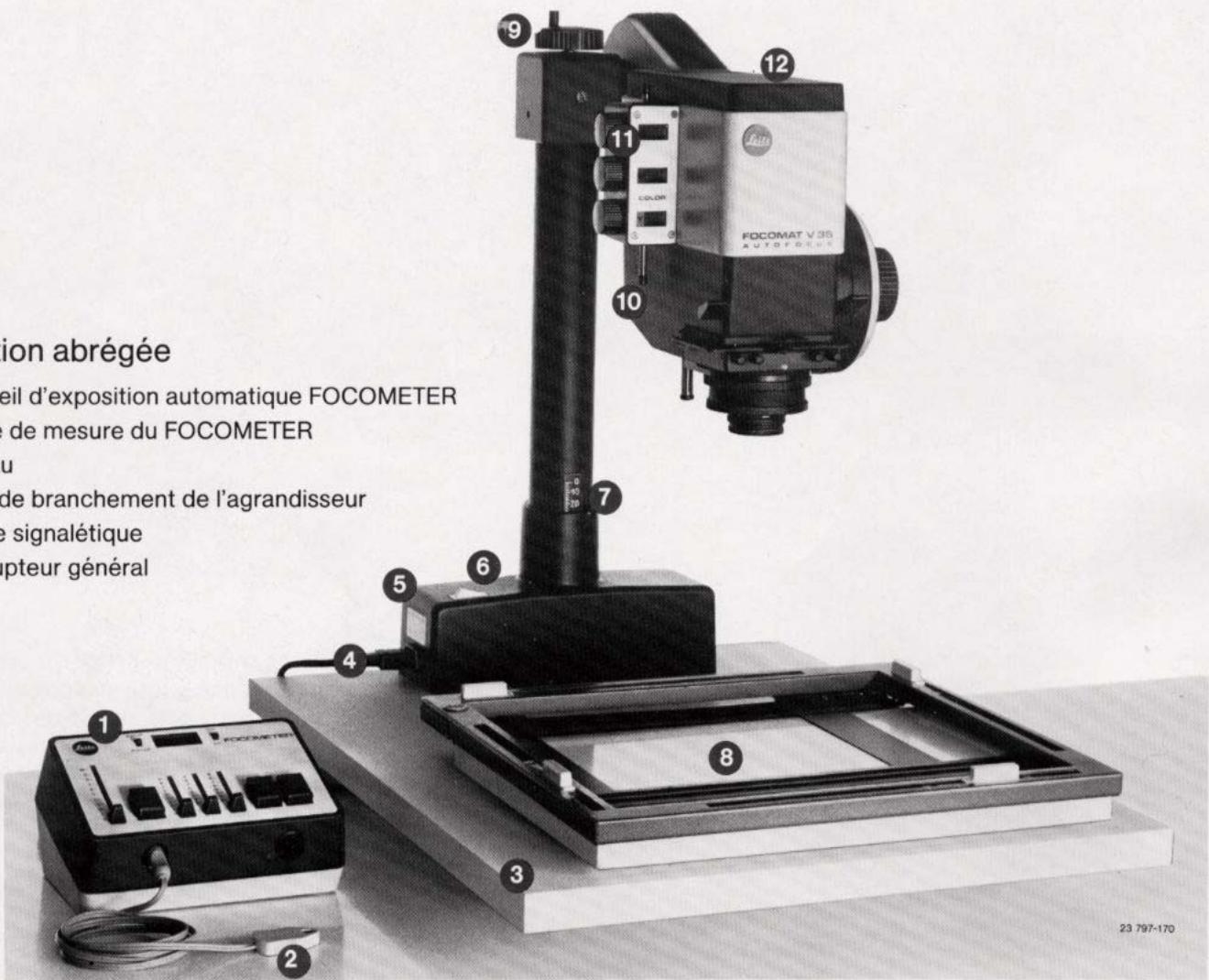

Description abrégée
1 Appareil d'exposition automatique FOCOMETER 2 Sonde de mesure du FOCOMETER 3 Plateau 4 Fiche de branchement de l'agrandisseur 5 Plaque signalétique 6 Interrupteur général

7 Échelle de réglage de hauteur 8 Chassis-margeur 9 Manivelle de réglage de hauteur 10 Levier d'escamotage des filtres sur le module couleur 11 Module couleur 12 Couvercle de la tête d'agrandisseur
13 Boutons moletés de commande des caches de masquage 14 Passe-négatif 15 Rampe hélicoidale de l'objectif 16 Objectif d'agrandissement 17 Vis de serrage
18 Bague filetée 19 Bague moletée 20 Levier de releverage du presse-film 21 Tête d'agrandisseur 22 Affichage de rapport d'agrandissement pour les focales de 40 mm et de 50 mm 23 Bouton de réglage de hauteur 24 Bras articulé 25 Colonne

23796-170
26 Bouton de blocage de la colonne 27 Embase de colonne avec transformateur incorporé 28 Came du dispositif Autofocus (page 8) 29 Galet du dispositif Autofocus (page 8) 30 Sélecteur de tension (page 9) 31 Vis de fixation du couvercle (page 20)
32 Couvercle du boîtier de lampe (page 20) 33 Douille de lampe (page 21) 34 Bague de fixation de la lampe (page 21) 35 Lampe aux halogénés à miroir froid ellipsoidal, de 12 V/75 W (page 21) 36 Fusible (page 24)
Travail avec le module noir et blanc
S'il est nécessaire de vérifier le format ou le cadrage alors que le papier sensible est déjà en place, on intercale un contrôle rouge au moyen du bouton de commande, sur le module noir et blanc.
Travail avec le module couleur
Les boutons de réglage des valeurs de filtres sont disposés dans l'ordre suivant, de bas en haut : jaune = y (yellow), rose = M (magenta) et bleu-vert = C (cyan). On peut les manoeuvrer en position assise. Les échelles densitométriques
dont éclairées. Elles sont régulables de façon continue, de 0 à 200. Le levier (10) sert à escamoter les filtres dichroiques programmés. Paravant, afin de permettre un meilleur réglage de cadrage, en lumière blanche. Quand on introduit à nouveau le filtrage par le levier (10), les valeurs programmées sont maintenues. Le levier peut être actionné vers le haut ou vers le bas. Pour tous détails concernant le traitement du matériel en couleurs négatif ou diapositives, consulter notre brochure «FOCOMAT» V35 Autofocus. Agrandir soi-même, rien de plus facile» n 170... ou les instructions du fabricant de surfaces sensibles.
Si l'on peut tirer des agrandissements en noir et blanc alors que le module couleur est dans l'agrandisseur, on peut réaliser un filtre rouge en réglant les valeurs des filtres y et M à 200. C'est encore le levier (10) qui sert à introduire et à escamoter ce filtrage.
23 815-170
La puissance lumineuse du FOCOMAT V 35 permet de pratiquer des durées d'exposition très courtes, même si on diaphragme fortement. Si la fermeture du diaphragme de l'objet n'est pas suffisante, on peut réaliser un filtre gris afin d'aboutir à une exposition suffisamment longue pour certains travaux, en réglant les trois filtres Y, M et C à la même valeur. Le module couleur est un système de commande de filtres soustractifs qui permet d'effectuer les opérations suivantes:
- Exposition de tous les matériels sensibles en couleurs du marché, pour le procédé négatif-positif et le procédé direct à partir des diapositives
- Exposition de tous les matériels sensibles en noir et blanc du marché
- Exposition des matériels sensibles en noir et blanc, à gradation variable.

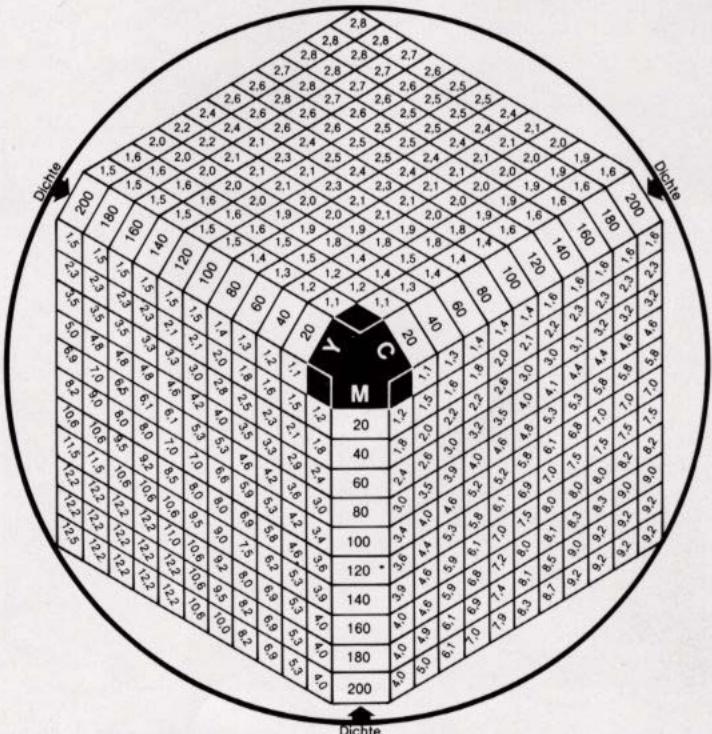

Facteurs de prolongement des temps de pose dus à l'utilisation de filtres.
Le tableau ci-dessus permet de tracer rapidement les facteurs de prolongement des temps de pose pour les différents filtres.
Exampie:10040-
On recherche dans la colonne Y' le chiffre 100 et dans la colonne M le chiffre 40. A l'intersection des colonnes correspondant à ces deux valeurs on trouve le facteur 3,0, c'est-à-dire que le temps de pose établi sans filtré est à multiplier par 3 pour l'utilisation de ce dernier.
Seul un posemètre tel que le LEITZ FOCOMETER facilitera et rendra plus le travail.

23 612-170

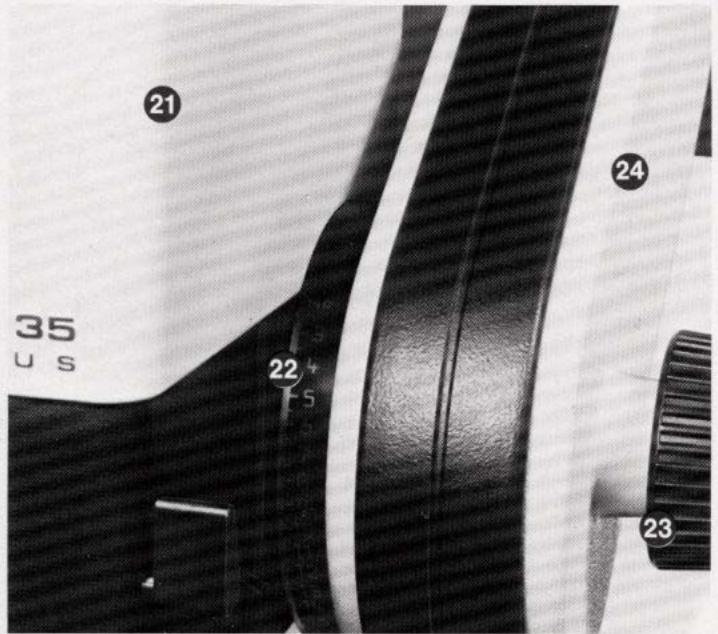

Domaine d'agrandissement
Après desserrage du bouton de déplacement en hauteur (23) sur le bras articulé (24), la tête d'agrandisseur (21) peut être relevée ou abaissée à volonté. Le rapport d'agrandissement correspondant à chaque position se lit sur l'échelle (22). Les valeurs du rapport sont approximatives.
Le domaine de fonctionnement du dispositif Autofocus du FOCOMAT V 35, avec l'objet IF W-FOCOTAR 1:2,8 / 40mm, s'étend de 3 fois à 16 fois, et avec l'objet YSARON 1:3,5 / 50mm de 3 fois à 12 fois.

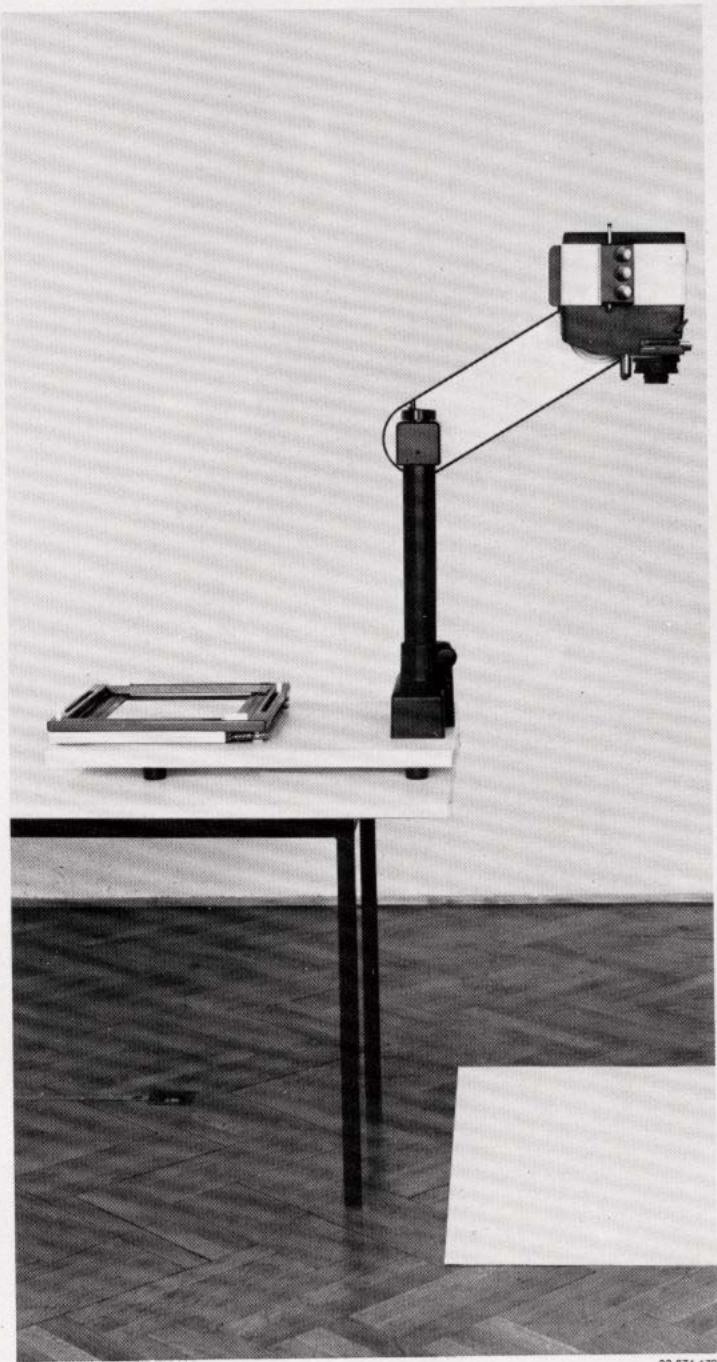

Travail hors du domaine de l'autofocus
Après desserrage du bouton de blocage (26), tout l'ensemble tête/colonne peut être déplacé en hauteur, sur une distance de 60 mm au moyen de la manivelle (9). On obtient ainsi un rapport d'agrandissement de 17,5 fois sur le plateau, avec le WA-FOCOTAR 1:2,8/40 mm.
YSARON = Marque déposée de Opt. Werke G. Rodenstock, München
Pour les très grands agrandissements, il est possible de faire pivoter tout l'ensemble colonne/tête d'agrandisseur de. Afin que l'aggrandisseur ne bascule pas à cause du déplacement du centre de gravité, il faut lester le plateau convenablement. La projection de l'image s'effectue alors sur un plan placé plus ou moins bas, jusqu'au sol. La mise au point doit alors être effectuée manuellement, par rotation de la rampe hélicoidale de l'objectif.
La position correspondant au fonctionnement en Autofocus est repérée, sur la rampe hélicoidale, par un crantage précis (17). Cette position peut donc être rétablie à tout moment commodément et avec précision. Dès que le réglage est dans le cran, le dispositif Autofocus fonctionne normalement et la mise au point est automatique.
Les agrandissements de très petit format, inférieurs au rapport 1:3, sont également possibles, en effectuant la mise au point manuelle. Le tirage nécessairement plus long de l'objet est donné soit par la course possible de la rampe hélicoidale (15) soit par une bague intermédiaire (code 16615).

23874-170


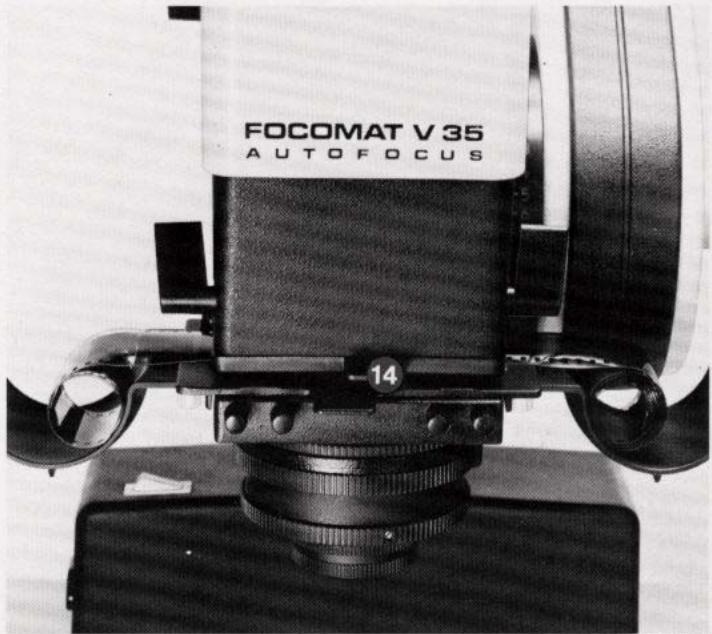

Introduction du film

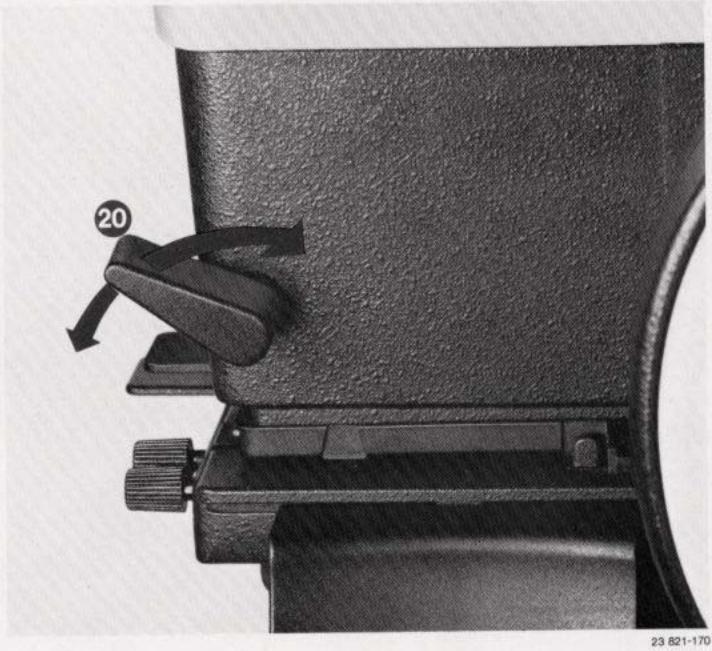

Pour soulever le presse-film, on agit sur un levier (20), ce qui ouvre le couloir de film. On introduit le film, avec la couche sensible dirigée vers le bas, dans le passe-négatif, et on le pousse jusqu'à ce qu'il vienne s'arrêter contre des butées. On peut ensuite le faire glisser latéralement d'un côté ou de l'autre, jusqu'à la position voulue. On abaisse alors le presse-film, par un levier (20), afin que le film soit maintenu bien à plat. Avant tout déplacement du film, ne pas manquer de soulever le presse-film au moyen d'un des deux leviers (20).
Le film peut également être placé dans le passe-négatif (14) quand celui-ci est à l'extérieur du couloir de film. C'est d'ailleurs nécessaire lorsque l'on agrandit des négatifs isolés. Avant de sortir le passe-négatif, il faut ouvrir le couloir de film par le levier (20). Pour remettre en place le passe-négatif, le saisir par ses côtés entre le pouce et l'index d'une main, en soulevant le presse-film par le levier (20) de l'autre main.

23 823-170

238+4-170
Agrandissement des diapositives en cadres 5 × 5

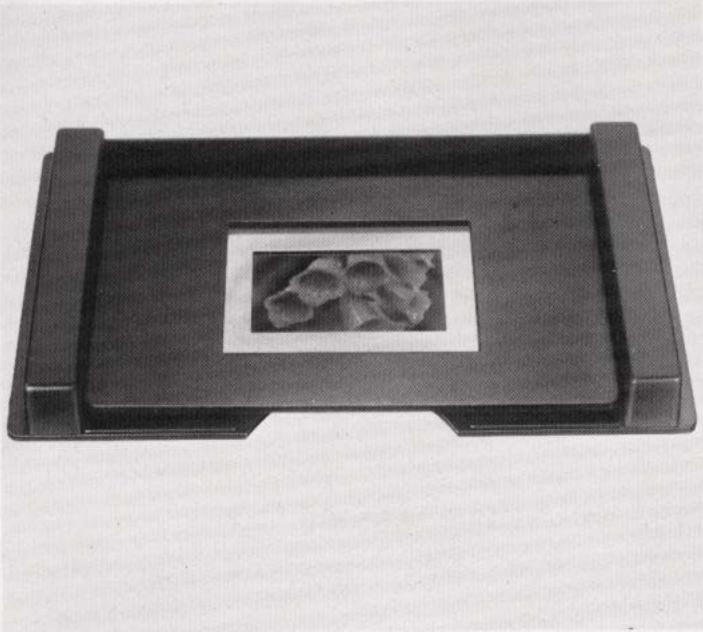

On utilise pour cela le passé-diapositive (code 17419). Après y avoir placé la diapositive, on le glisse dans le couloir de film maintenu ouvert par le levier (20). Ensuite on libère le presse-film. Relever la tête de l'agrandisseur au maximum. Effectuer la mise au point de l'image par la rampe hélicoidale de l'objet, car les diapositives sont situées dans un autre plan que les négatifs. Cette mise au point préliminaire étant effectuée, le dispositif Autofocus fonctionne normalement.
1. Travail avec le WA-FOCOTAR 1:2,8/40 mm
Le diaphragme de l'objectif WA-FOCOTAR 1:2,8/40 mm est cranté pour chaque valeur. Mais il est également possible de régler le diaphragme de façon continue, comme il est préférable de le faire quand on utilise des appareils de mesure de l'exposition et des analyseurs, c'est-à-dire avec une durée constante d'exposition. Pour débrayer le crantage du diaphragme, il suffit de tirer vers le bas la bague frontale de l'objectif.
23 815-170
Masquage partiel du négatif
Si cela est nécessaire, on peut masquer certaines parties des négatifs ou des diapositives. De plus, on peut ainsi masquer les fenêtres de lecture des numéros de vues, quand on procède à la mesure intégrale de la lumière avec des appareils de mesure de l'exposition ou des analyseurs de couleurs. Le masquage est commandé par les quatre petits boutons molettes (13). Pour la réduction du format, les deux boutons de gauche doivent être tournés dans le sens des aiguilles d'une montre, et les deux boutons de droite dans le sens inverse.

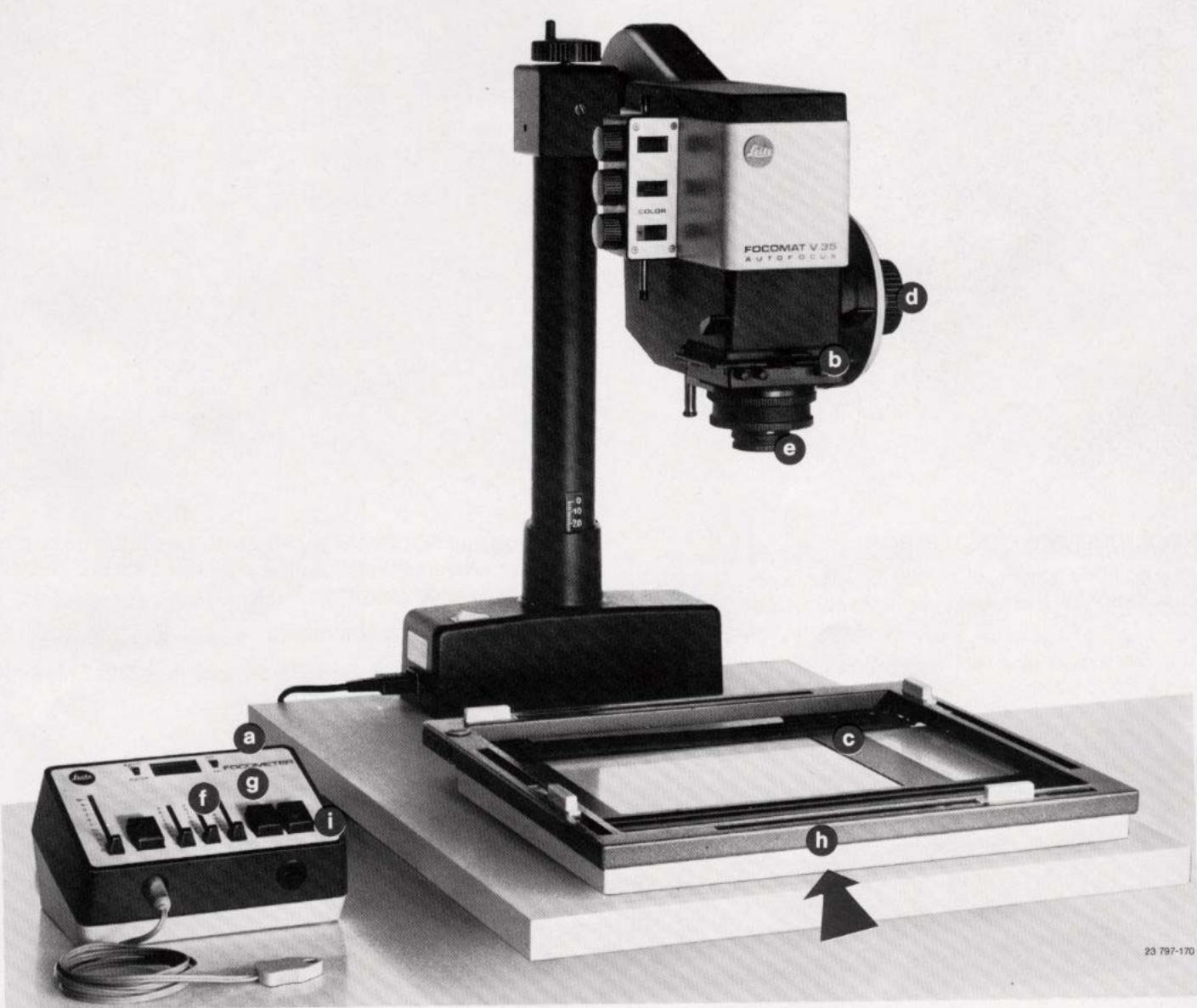

Processus d'agrandissement
Pour agrandir, effectuer successivement les opérations suivantes:
a Allumer l'éclairage. b Placer le négatif (diapositive) dans le passage-négatif (pass-se-diapositive). c Le diaphragme de l'objectif étant ouvert, régler le format d'agrandissement désiré sur le chassis-margeur (8). Au cas où les filtres seraient programmés sur le module couleur, escamoter ces filtres au moyen du levier (10). d Choisir le grossissement voulu en déplaçant la tête d'agrandisseur en hauteur, et cadrer l'image. e Diaphragmer l'objectif (16). Dans le cas des agrandissements en couleurs : procéder au réglage du filtrage. f Déterminer la durée d'exposition du papier. Régler le compte-pose en conséquence. g Éteindre l'éclairage. h Placer le papier sensible dans le chassin-margeur.
i Exposer le papier au moyen du compte-pose. (En cas d'utilisation du compte-temps FOCOTIMER ou de l'appareil d'exposition automatique FOCOMETER, voir leurs notices d'utilisation respectives).

Remplacement de la lampe
23818-170
L'agrandisseur FOCOMAT V 35 est livré avec la lampe en place. Le remplacement de la lampe, quand elle est brûlée, s'effectue de la façon suivante:
- Laisser refroidir l'agrandisseur.
- Dévisser la vis de fixation (31) du couvercle (32). Enlever le couvercle.
23 819-170
23695-170
- Retirer la douille de lampe (33).
- Dévisser la bague (34) de fixation de la lampe. 5. Sortir la lampe de sa douille.
- Placer la lampe aux halogènes à miroir froid ellipsoidal de 12 V/75 W (35), à culot GZ 635 (p. ex. Philips 6604 ou Osram 64 615) dans sa douille et serrer légarement la bague (34). Remettre en place la douille (33).
- Replacer le couvercle (32) et desserrer la vis (31).
23 613-170

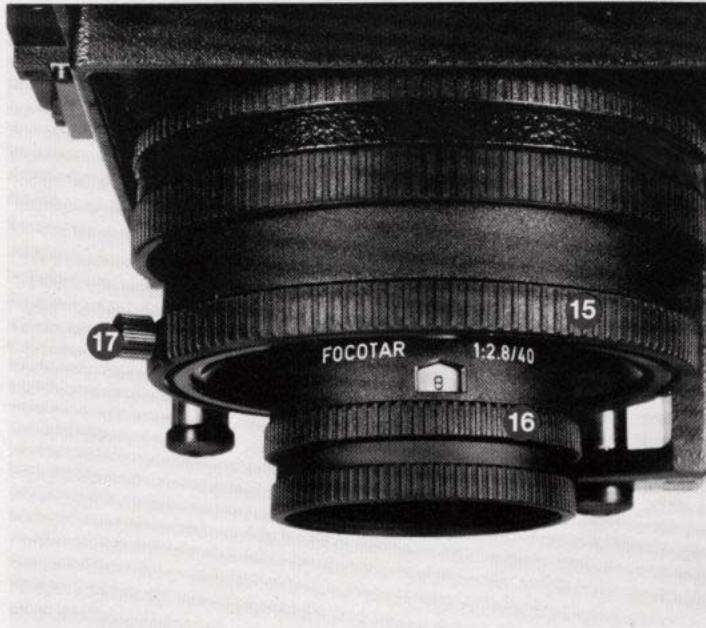

Échelle de diaphragme de l'objectif
Si on désire que l'échelle lumineuse de diaphragme de l'objectif (16) soit dans une autre position, procéder de la façon suivante:
- Abaisser la tête d'agrandisseur (21) le plus possible.
- Desserrer la bague filetée (18).
- Tourner l'objectif (16) avec la fixation, par la bague moletée supérieure (19), jusqu'à ce que l'échelle soit dans la position voulue.
- Resserrer la bague filetée (18).

23814-170

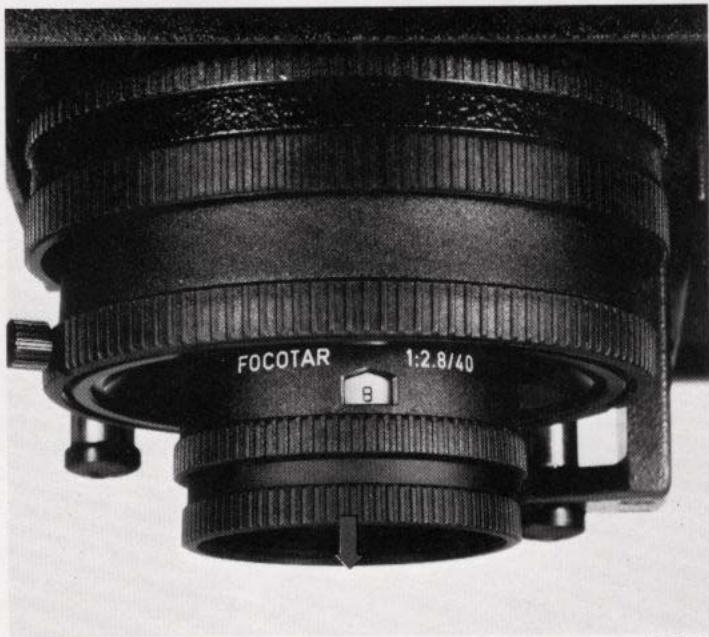

Contrôle de la position crantée sur la bague hélicoidale de l'objectif
Placer la bande de négatifs-tests dans le passe-négatif. Ce contrôle doit être effectué directement sur le plateau de l'agrandisseur sans châssis-margeur. Par conséquent, il faut régler la hauteur de la colonne (25) à zéro. Au cas où il serait nécessaire de procéder à un nouveau réglage, relever la tête d'agrandisseur (21) le plus possible.
Régler la netteté, en observant le centre de l'image, par la rotation de la rampe hélicoïdale de l'objectif (15). Si celle-ci n'est pas enclenchée dans le crantage, desserrer la vis (17). Maintenir l'objet (16) avec une main tout en tournant la bague molette (15) de l'autre main, pour la ramener dans le crantage. Resserrer ensuite la vis (17), et vérifier à nouveau la netteté de l'image.
Le maximum de netteté est alors maintenu dans tout le domaine de la mise au point automatique, quand la bague (15) est dans sa position crantée.

23806-170
Sécurité électrique
Le FOCOMAT V 35 est conforme aux recommandations de sécurité de l'industrie électrique. Les demandes de labels VDE, GS et d'antiparasitage, ainsi que de différents pays étrangers sont en cours d'instruction. Un fusible (36) protège l'agrandisseur contre les surcharges ou les courts-circuits. Pour la tension de 220V, c'est un fusible T0,315 DIN 41 662, et pour la tension de 110V un fusible T 0,63 DIN 41 662.
Accessoires

23816-170

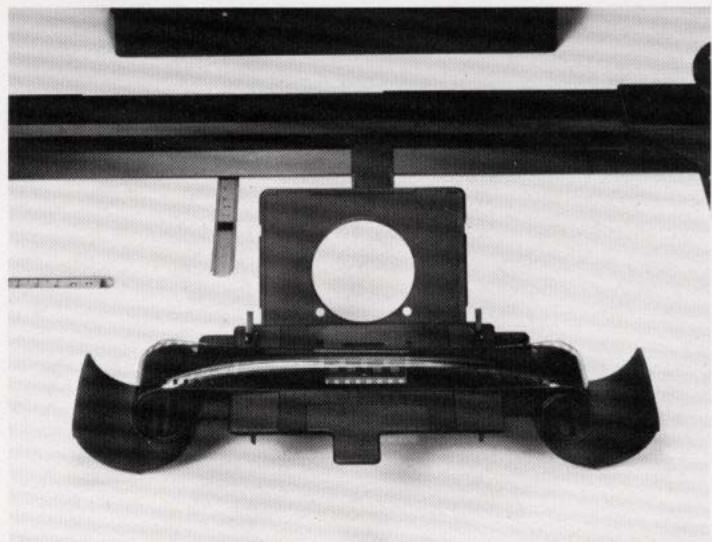

Coquilles de repos des extrémités de film
Enlever le passé-négatif (14). Fixer les coquilles sur le passé-négatif au moyen de la vis moletée. Les deux pièces forment alors un tout qui s'enlève et se met en place d'un bloc. Le placement du film en dehors de l'agrandisseur en est considérablement facilité.

Outre le passé-négatif 24 mm x 36 mm avec verre anti-anneaux de Newton fourni avec l'agrandisseur, il existe d'autres passé-négatif également avec verre anti-anneaux de Newton pour les formats 13 mm x 17 mm et 28 mm x 28 mm. En outre, un passé-négatif 24 mm x 36 mm (code 17431) sans verre peut également être fourni.
Compte-posé focotimer
Le compte-pose FOCOTIMER existe en deux versions, l'une pour 220-240 V (code 17433), l'autre pour 110 V (code 17432). On le branche sur le secteur, et ensuite on le relie au FOCOMAT V 35 au FOCOTIMER. Pour fonctionner avec le FOCOTIMER, il faut que l'interrupteur (6) du FOCOMAT V 35 soit en position de « marche ». Utilisation du compte-pose FOCOTIMER : consulter le mode d'emploi spécial.

23 825-170

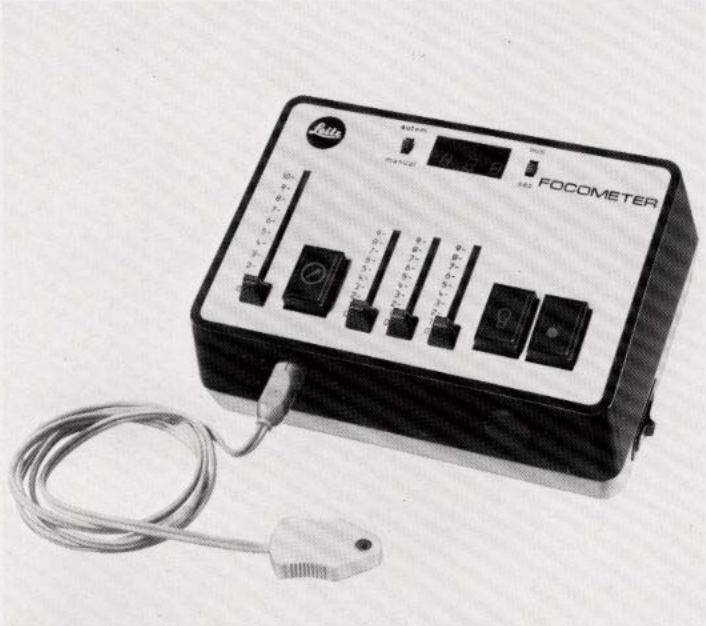

Appareil d'exposition automatique focometer
Le FOCOMETER existe également en deux versions, pour 220-240 V (code 17436) et pour 110 V (code 17435). Il se branche directement sur le secteur, et ensuite on le relie au FOCOMAT V 35. Il faut également mettre sur «marche» l'interrupteur (6) du FOCOMAT V 35 pour travailler avec ce FOCOMETER de LEITZ. Pour tous détails sur son utilisation, consulter le mode d'emploi spécial.
Régulateur de tension
S'il se produit de grandes variations de tension sur le secteur, il convient d'utiliser un régulateur de tension (code 17438 pour 220 V, 17437 pour 110 V). Ce régulateur se branche directement sur le FOCOMAT. Le FOCOTIMER et le FOCOMETER doivent être branchés sur le secteur avant le régulateur, c'est-à-dire qu'ils doivent toujours être alimentés directement par le secteur.

23872-170

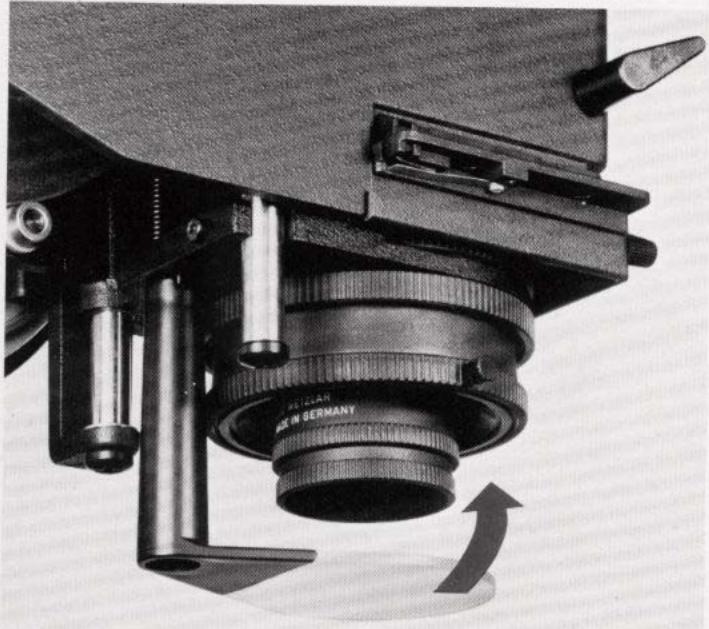

Diffuseur escamable
Ce diffuseur est fixé sur le porte-objectif. Il faut l'amener devant l'objectif quand il s'agit d'effectuer une mesure de l'exposition par la méthode intégrale ou une détermination de formule de filtrage au moyen d'un analyseur.

23 827-170

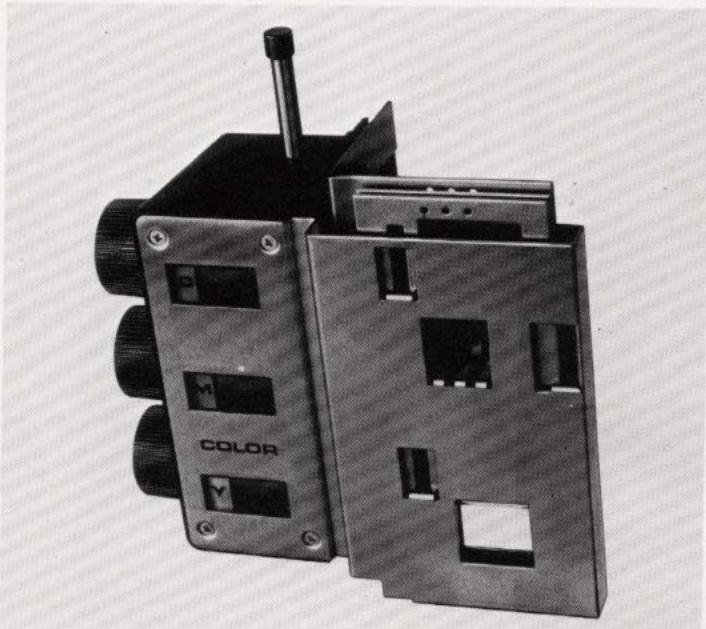

Module couleur
Si on a acheté le FOCOMAT V35 en exécution pour le noir et blanc, il est possible de le transformer ultérieurement en modèle pour la couleur en achetant le module couleur. Mise en place du module couleur, voir page 8.
Avec le dispositif d'éclairage à lampe halogène de 12 V 75 W et la chambre de mixage de la lumière, le FOCOMAT V35 dispose ainsi d'une tête de mixage couleur de grandes performances.

23826-170

18615-170

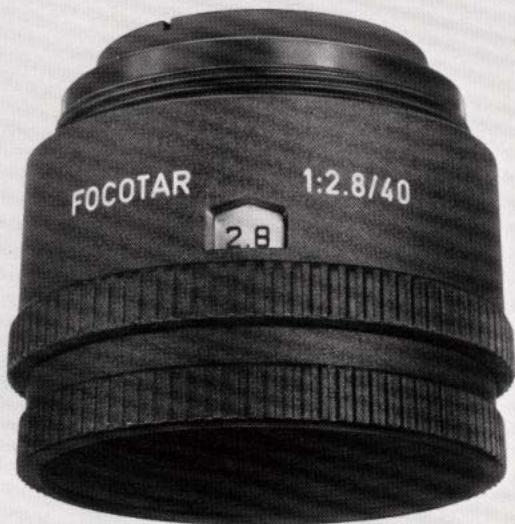

WA-FOCOTAR 1:2,8/40 mm
Au cas où l'on aurait acheté le FOCOMAT V 35 avec l'objet YSARON 1:3,5/50 mm, on peut ultérieurement replacer cet objectif par le WA-FOCOTAR 1:2,8/40 mm. Pour la transformation nécessaire de l'agrandisseur, s'adresser à un Représentant général Leitz. L'échelle de rapport d'agrandissement doit être placée en position pour la focale de 40 mm.

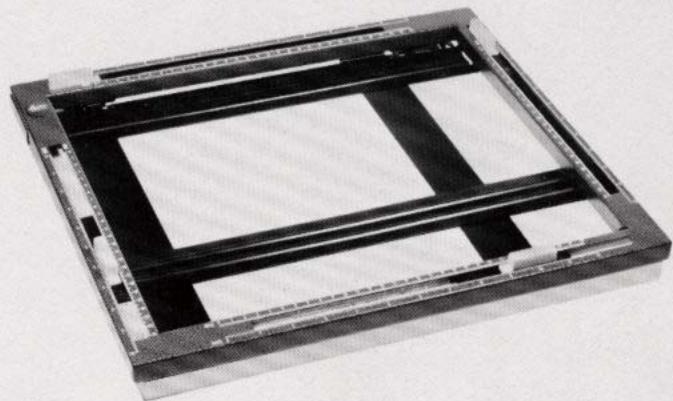

Châssis-margueresses
Le châssis-margeur 24 cm x 30 cm (n° de code 17584) convient à tous les formats de papier. Etant donné qu'il est plat et que les butées latérales peuvent s'escamoter, il peut recevoir de plus grands formats de papier. Ses autres principaux avantages sont:
Pince de papier agissant avant la fermeture complète
Maintien automatique de la position ouverte
Convient au format DIN A4
Travail facile même avec de très petits formats et pour des détails à agrandir.
Quatre bandes-caches régibles indépendamment.
Le chassis-margeur 30cm× 40cm (n^ de code 17584) est destiné en premier lieu aux laboratoires professionnels. Sa surface blanche est lavable. Les bandes-caches se règlent indépendamment les unes des autres et comportent des boutons de serrage. Des graduations en cm et mm (n^ de code 17586) (ou en pouces, n°de code 17630) sont très lisibles. Les chassis-margeurs se posent sur le plateau de base. Des pieds en caoutchouc leur donnent une bonne adhérence sur le plateau.
Housse
L'agrandisseur, quand il n'est pas en service, doit toujours être protégé par sa housse (code 17429).
Service après-vente
En cas d'incident de fonctionnement, s'adresser exclusivement au Représentant général Leitz dont on dépend. Si l'agrandisseur est sous garantie, la remise en état sera effectuée gratuitement, à condition que l'incident n'ait pas été causé par une fausse manoeuvre de l'utilisateur. Ne pas manquer de joindre à l'agrandisseur la carte de garantie. Une liste des Représentants généraux Leitz est fournie avec l'agrandisseur.
Focotimer LEITZ
Compte-poséd'électronique à affichage numérique
Modèle pour 110 V 17432
Modèle pour 220 V 17433
Contacteur à pédale pour dito 17434
Focometer LEITZ
Appareil électronique d'exposition automatique avec compte-pose
Modèle pour 110 V 17435
Modèle pour 220 V 17436
Contacteur à pédale pour dito 17434
Module couleur 17428
Pass-diapositive 5 cm x 5 cm 17419
Passe négatif 24 mm x 36 mm (de rechange) 17420
Passé négatif 24 mm x 36 mm (sans verre) 17431
Passe-négatif 28 mm x 28 mm 17423
Passé négatif 13 mm x 17 mm 17424
Diffuseur 17430
Coquilles (les deux) 17425
Housse 17429
Bague Repro 16615
Chassis-margeur (24 cm x 30 cm) 17584
Chassis-margeur (30 cm x 40 cm) 17586
Chassis-marguer (12 x 16 pouces) 17630
Régulateur de tension (110 V) 17437
Régulateur de tension (220 V) 17438
Un agrandisseur fourni avec l'objet Rodenstock Ysaron de 50 mm peut être équipé ultérieurement de l'objet à grand angle WA-FOCOTAR 2,8/40 mm. Cette transformation ne peut être effectuée que par un Représentant général Leitz.
