MODE D'EMPLOI FOCOMAT IC LEICA

Notice d'utilisation

Agrandisseur pour petits formats, à mise au point automatique

Sommaire

Pages

Montage 2,3

Presse-film 4

Eclairage 4

Objectifs 4

Pass-films 5

Mise au point automatique 6

Rapports d'agrandissement - Maniere d'opérier 7.8

Reproduction · Chassis 9

FOCOMATIc-Color 10

Entretien · Réparations 11

Le FOCOMAT® est expédié démontré en plusieurs parties: le plateau, la colonne avec la goupille d'orientation, la lanterne avec le dispositif de mise au point et le manchon coulissant sur la colonne. OnTrouve en outre dans l'emballage les passée-films, la clef de montage, le chassin-sargeur, etc.

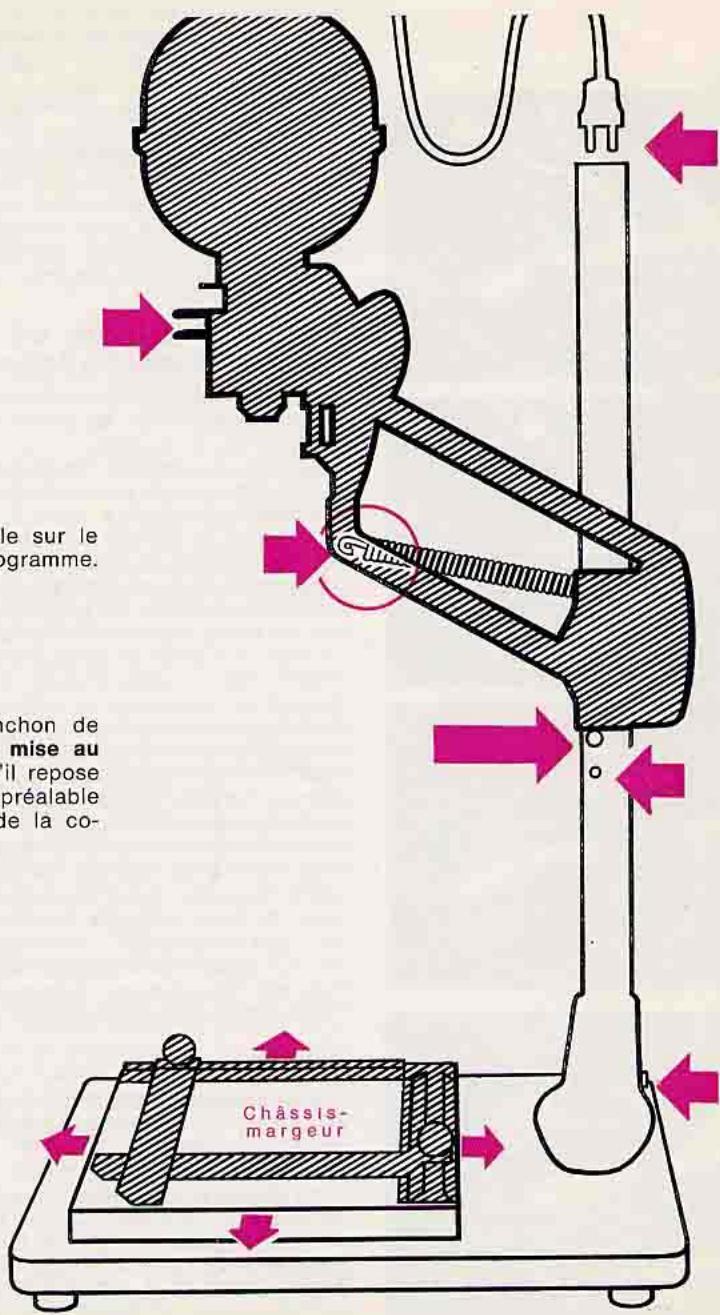

Montage

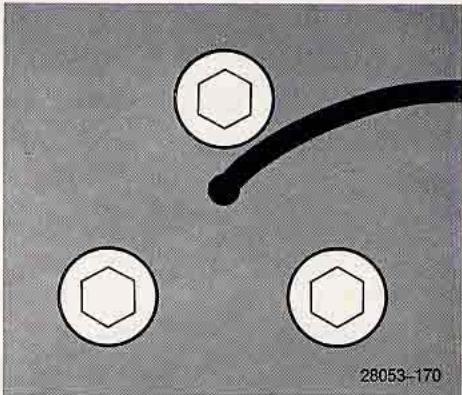

Monter la colonne sur le plateau et la fixer solidement au moyen des trois boulons à six pans, introduits par-dessous le plateau. On aura eu soinAAPARAVANT de faire passer le cable electrique qui sort de la colonne dans le trou percdans le plateau, entre les trois trous des boulons.

Dévisser les vis à bois de fixation de la plaquette, sous le plateau, et enlever cette plaquette. Enforcer la fiche terminant le cable de la colonne dans une des prises de courant du plateau. Dans la seconde prise, on enforce la fiche du cable d'alimentation de l'indicateur de rapport d'agrandissement (voir page 10).

Remetre en place la plaquette et revisser ses vis de fixation. Le fil de terre jaune-vert sortant du plateau doit être fixé à l'embase de la colonne, au moyen de la vis. Si la prise de courant alimentant l'agrandisseur ne compte pas de fil de terre, il faut fixer à la vis de l'embase un fil séparé qu'on reliera à la terre (conduite d'eau par exemple).

Pince de manœuvre

Accrocher le dessort à la chevelle sur le bras inférieur gauche du parallelogramme.

Engager sur la colonne le manchon de l'ensemble lanterne-dispositif de mise au point, et l'abaisser jusqu'à ce qu'il repose sur la goupille, qu'on aura au préalable enforcée à fond dans un trou de la colonne.

Enfencer la prise de courant en haut de la colonne.

Si I'on utilise le chassis-margeur 17584 de Leitz, il faut enforcer la goupille dans le trou supérieur. Si I'on travaille sans chassis-margeur, il faut enforcer la goupille à fond dans le trou inférieur. Abaisser le manchon à serrage de la lanterne jusqu'à ce qu'il viennent reposer sur la goupille.

Si on a commande le FOCOMAT Ic sans objectif, une bague de 5 mm de hauteur est livree avec I'agrandisseur. Cette bague doit etre posee sur la goupille si I'on utilise I'agrandisseur avec un objectif d'appareil photographique ou un objectif FOCOTAR 1:4,5/50 mm.(Les FOCOTAR ancients sont graves sur la bague frontale,alsr que les nouveaux sont graves a la peripherie). Si on utilise un FOCOTAR nouveau, il ne faut pas poser la bague de 5mm sur la goupille. Pour les FOCOMAT Ic livres complets avec objectif, la bague intermediaire n'est pas necessaire.

Prise de terre

Poser le chassis-margeur sur le plateau.

Presse-film

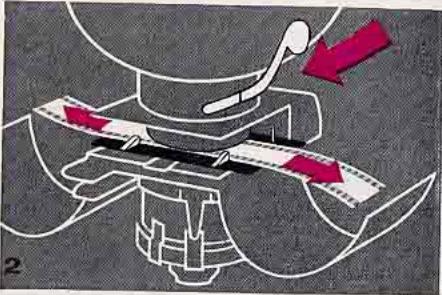

La lentille condensatrice se soulève et s'abaisse par la manœuvre du levier situé sur le côte de la lanterne.

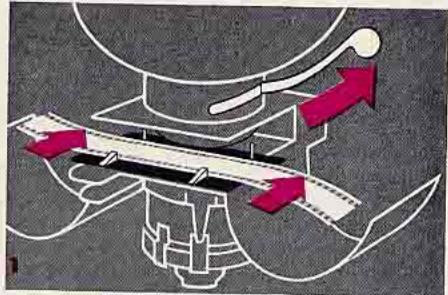

1 Levier poussa a fond vers l'arriere:

La lentille condensatrice est complètement soulevée, pour permettre l'introduction ou l'enlèvement du cache passé-film ou du film. Le film doit toujours être placé avec la couche sensible tournée vers le bas.

2 Levier à mi-course:

La lentille est soulevée légarement, ce qui laisse-se le film glisser dans le passé-film sans risque de rayure, mais l'empêche de�除ir vers l'avant.

POSITION DU LEVIER POUR L'EXPOSITION

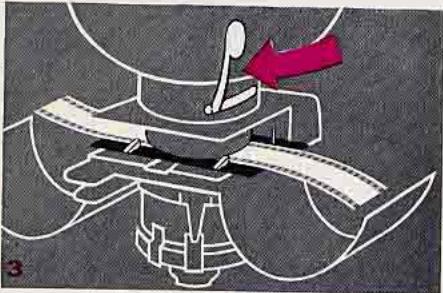

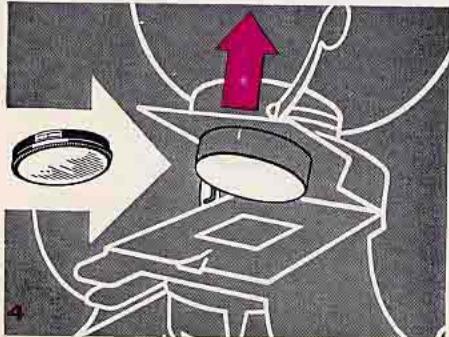

3 Levier tire à fond vers l'avant:

La lentille est abaisee et sa face inférieure maintient le film a plat.

Pour le nettoyage de la face inférieure de la lentille (qui vient appuyer sur le film), on relève et rabat vers l'arriere la lanterne en la saississant par la poignée prévue a cet effet. Pour maintainir la lanterne dans cette position, on se sert du verrouillage place sur la gauche.

Le verre-preseur a surface specialement traitée 17 652 evite la formation des anneaux de Newton. On le place de la façon suivante: on enlève la demi-sphère supérieure, on déverrouille la bague à baionnette, ce qui permet de sortir le ressort et la lentille d'éclairage. On pose alors la bague compensatrice de hauteur, puis la lentelle et le ressort, et enfin la bague à baionnette qu'on verrouille. Il ne reste plus qu'a glisser par-dessous le verre anti-anneaux de Newton.

Mise en place et réglage de la lampe

Enlever la demi-sphère superieure. Visser la lampe. Remetre en place la demi-sphère.

Attention: La tension indiquée sur la lampe doit correspondre à la tension du réseau.

La douille de lampe peut etre relevee,tournée et abaisee,de l'extérieur,et aussi centree au moyen des trois vis de centrage, afin de regler l'uniformite de I'eclairage sur toute la surface du

négatif. On procèle d'abord à un pré-réglage en examinant le champ éclairé sur le chassin-s-margeur, le diaphragme de l'objet étant ouvert à fond.

Pour éliminer l'ombre partielle, qui dépend du type de filament de la lampe, on tourne et on incline la tige porte-lampe dans la direction du pied de la colonne.

Pour vérifier le réglage, on pose sur le chassis-margeur une feuille de papier dur et on l'impressionne au diaphragme 8 rapidement, de façon qu'après développement il donne une surface gris clair. Les irregularités d'éclairage apparaisent alors nettement, et on peut parfaire le réglage suivant les résultats constatés.

Pour examiner l'image alors qu'une feuille de papier sensible est posée sur le chassis-margeur, il suffit d'intercaler le filtrre rouge.

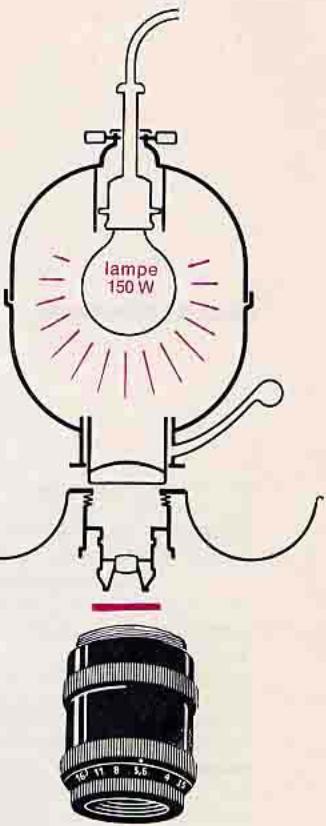

Objectifs

L'objectif spécial d'agrandissement pour le FOCOMAT c est le FOCOTAR 1:4,5/50 mm. Quand l'agrandisseur est livre avec cet objectif, I'ensemble a ete regle a l'usine avant livraison.

Mais on peut également utiliser les objectifs suivants: l'ELMAR® 1:2,8/50 mm et le SUMMICRON 1:2/50 mm, tous deux en monture rentrante, en leur associant la bague 17 671, et la tête d'objet du SUMMICRON® 1:2/50 mm à monture fixe, avec la bague 17 672. La mise au point automatique doit être régée dans ce cas pour l'objet utilisé, de même que lorsque le FOCOTAR 1:4,5/50 mm est livré après l'agrandisseur. (Voir le paragraphe "Mise au point automatique", page 6.)

La durée de l'exposition doit être d'autant plus longue que le diaphragme est plus fermé; ci-dessous les rapport d'exposition correspondant à chaque diaphragme:

Diaphragmes 4,5 5,6 6,3 8 9 11 12,5 16 18

Rapports d'exposition 1 1,25 2 2,5 4 5 8 10 16

Il convient de diaphragmer à une valeur moyenne (5,6 ou 8).

Passe-films

Il existe des passer-films pour les films non coupés, pour les ban-delettres de quelques négatifs et pour les négatifs isolés; ces passer-films comportent une fenêtre d'image, de 4 × 4 cm au maximum. Ils portent trois ergots à leur face inférieure et on les introduit dans le couloir de la lanterne, après avoir relevé complètement la lentille condensatrice, en les poussant à fond d'avant en arrêté et en prénantsoon de les orienter de façon que les deux ergots de la face supérieure soient vers l'arrière. Le troisième ergot, situé au milieu d'un grand côte de la face inférieure, vient alors pénétrer dans un évidement du couloir et maintain le passif film en place.

Passe-film 24× 36mm

pour films non coupés et bandelettes (format LEICA). Engager le film, face emulsionnée en-dessous, dans le couloir, après avoir relevé complètement la lentille condensatrice. Le film est maintainu en place par les deux petits bossages; abaiser alors la lentille condensatrice qui presse sur le film et le maintainièt à plat. Pour changer de vue sans risquer de rayer le film, soulever légarement la lentille en repoussant le levier létal à mi-course vers l'arrêtre (voir le paragraphe "Presse-film").

Porte-négatif isolée 24× 36 mm et 24× 24 mm

avec double plaque de verre à charnière. Placer le négatif entre les deux verres, la couche émulsionnée en-dessous; relever complètement la lentille condensatrice et introduire le double verre dans le couloir; centrer la vue dans la fenêtre du cache métallique et abaisser la lentille. Prendre soin de toujoursmettre vers le haut la plaque repérée par l'inscription "oben" (dessus).

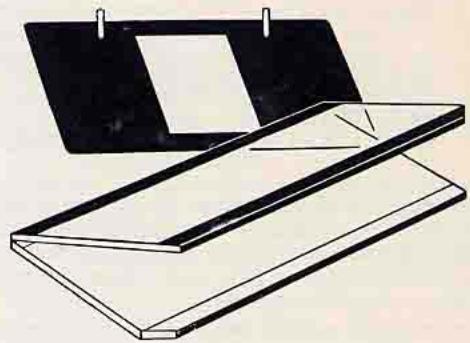

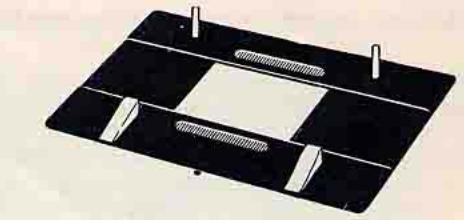

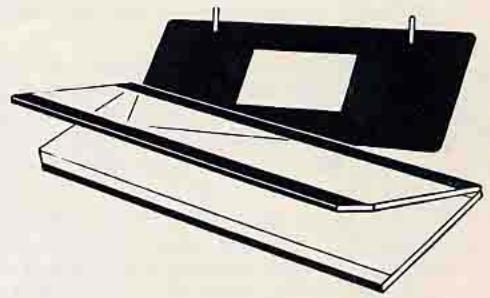

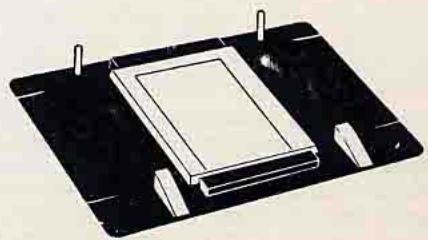

Passe-films pour autres formats, jusqu'à 4x4 cm

Des passée-films spéciaux sont livrés pour les autres formats, ainsi que des caches métalliques avec double plaque de verre 5 × 16 cm pour les négatifs isolés des formats 3 × 4 cm et 4 × 4 cm. Il n'est pas prévu normalement de pince-repère d'objet pour ce dernier cas. (Voir le chapitre suivant.)

Passe-film 24× 36mm

Porte-négatif isolé, pour 24 × 36 ~mm

Porte-négatif isole, pour 3 × 4 cm

Passa-film pour formats
Jusqu'ä 4x4cm

Mise au point automatique

La mise au point automatique est reglee une fois pour toutes a l'usine, pour tous les agrandisseurs livres avec objectif.

Si l'agrandisseur est livre sans objectif, il conviendra de faire ce réglage avec l'objet utilisé, et de la façon suivante:

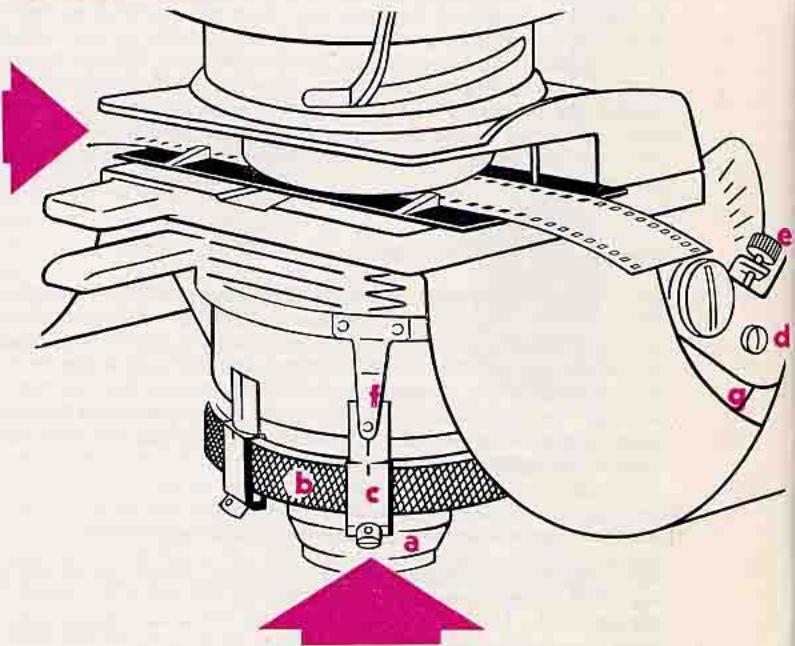

1. Placer le passé-film dans le couloir et introduire un film LEICA très net, autant que possible une reproduction de document, et abaisser la lentille condensatrice.
2. Allumer I'clairage (interrupteur situé au bord du plateau, à gauche).
3. Remonter la lanterne vers le haut (pour un rapport d'aggrandissement d'environ 10 fois).
4. Visser à fond l'objectif a. S'il s'agit de l'objet ELMAR 1:3,5/50 mm à pas de vis, tirer sa monture rentrante et le verrouiller à infini; pour tous les autres objectifs, les munir de la bague intermédiaire, et les visser ensuite sur l'agrandisseur. Ouvrir le diaphragme à fond.
5. Mettre soigneusement au point l'imag en tournant la bague moletee b et ensuite ...
6. Desserrer la vis de fixation de la pince-repere c et déplacer cette dernière pour que son cran viennent se placer exactement sous le reissort f, mais sans faire tourner la bague de mise au point; desserer ensuite avec un tournevis ou un poisson la vis de la pince-repere.
7. Abaisser la lanterne pour obtenir un rapport d'agrandissement d'environ 2,5 fois, donc sans descendre à fond.
8. Desserrer les deux vis d d'un demi-tour, pour libérer la came g.
9. Regler la came en tournant la vis moletée e jusqu'à ce que l'image soit bien nette également pour cette position de la lanterne. (Utiliser au besoin une loupe pour vérifier la mise au point, et ouvrir le diaphragme de l'objet en grand).
10. Resserrer les vis d.

Le réglage de la mise au point automatique est alors terminé.

Pour contrôler ce réglage, il est bon d'effectuer des agrandissements d'essai, avec l'objet non diaphragme. D'abord avec la lanterne en position haute: tourner très légarement la bague b de façon que la pince repère c soit décalée d'un ou deux mm vers la gauche du dessort f, et faire un agrandissement.

En faire un second après avoir tourné la bague pour que la pince reprenne sa position initiale sous le ressort, puis un troisième avec cette fois un décalage de la pince de un à deux mm vers la droite. On aura eu soin aparavant de coller une bandelette de papier millimétré sur le tube fixe, sous le ressort f, pour repérer le décalage de la pince et déterminer ainsi, après examen des trois agrandissements, la position optime de la bague b. On maintiendra alors la bague dans cette position tandis qu'on desserrera légément la vis de la pince c pour amener cette-ci exactement sous le ressort f. On desserrera ensuite la vis.

Amener alors la lanterne en position basse: 1) Faire un agrandissement d'essai, la came étant reglee comme il a ete dit ci-dessus (alinea 9).
2) Faire un nouvel agrandissement d'essay après avoir modifié le réglage de la came comme suit: desserrer les vis d, tourner la vis moletée e d'un quart de tour vers la droite, et resserrer les vis d. La position initiale de la vis moletée e se repère facilement, par le point rouge qu'elle porte.

Pass-film

3) Faire un troisième agrandissement d'essay avec un nouveau réglage de lacke: desserrer les vis d, tourner la vis moletée e d'un demi-tour vers la gauche (ce qui correspond à un quart de tour par rapport à sa position initiale), et desserrer les vis d. Avres examen minutieux des trois agrandissements d'essay, régler définitivement la position de la came et desserrer les vis d. Le réglage n'est valable que pour l'objectif et le passe-film utilisés, et il faudra bien se garder de les replacier par d'autres. Par contre, le réglage n'est pas modifié si on devise l'objet pour le revisser ensuite sur l'agrandisseur.

En cas d'utilisation d'un passé-film 24 × 36 mm de rechange ou d'une double plaque de verre, il peut être nécessaire de procéder à un nouveau réglage de la pince-repère, mais pas cependant de la came.

Pour tous les autres passé-films: après avoir place la lanterne en position haute,mettre au point l'image en tournant la bague moletée b, sans tener compte de la position de la pince-repere c. Ce réglage est alors valable pour tous les rapport d'agrandissement.

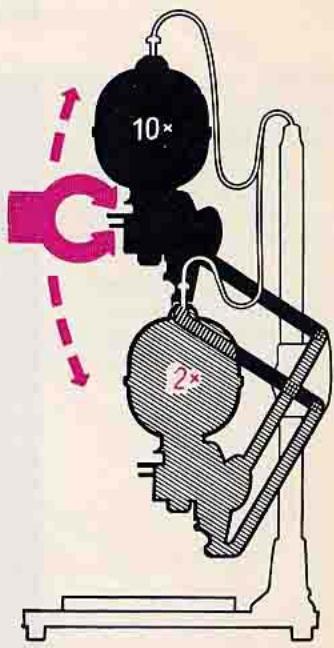

Le rapport désire est obtenu par déplacement en hauteur de la lanterne, montée sur un système de leviers disposés en parallelogrammes.

On libre le blocage de la lanterne en saisissant la pince de manœuvre; la lanterne se déplace alors facilement et s'immobilise des qu'on lâche la pince. La mise au point s'effectue automatiquement entre les rapports 2 fois et 10 fois.

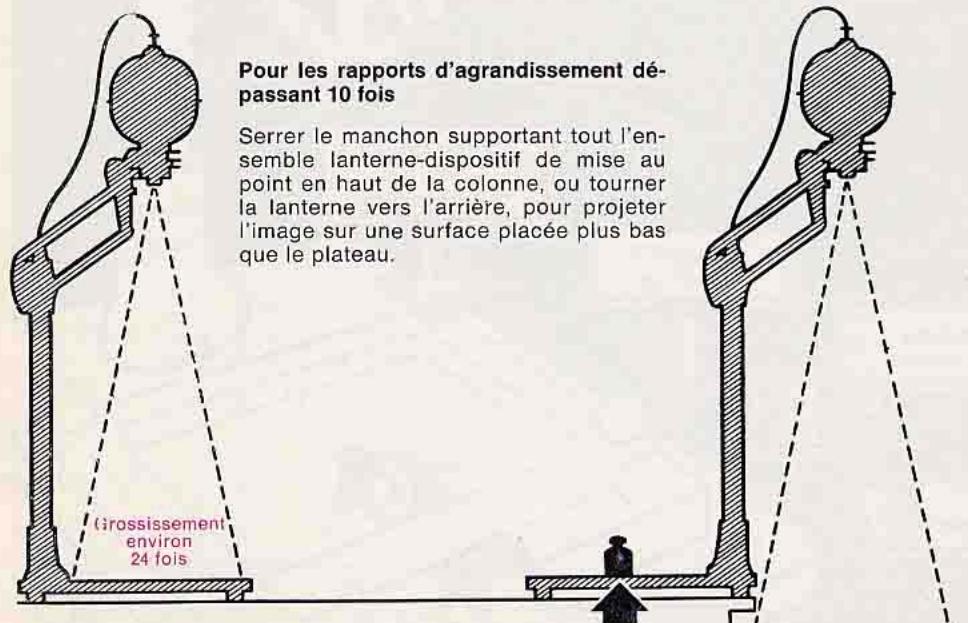

Rapports d'agrandissement

Quand on tourne la lanterne de 180^ vers I'arriere, il faut lester le plateau en consecquence.

Le rapport d'agrandissement est indiqué, pour toute position de la lanterne, par une échelle disposée à droite sur l'agrandisseur.

Pour les reproductions en grandeur naturelle (1:1) avec le FOCOTAR 1:4,5/50 mm Visser une bague intermédiaire (16 615) entre I'objectif et I'agrandisseur. Laisser la bague 17 675 sur I'objectif. Enforcer la goupille dans le trou inférieur de la colonne. Travailler avec le chassis-margeur normal. Parfaire la nette en tournant I'objectif.

avec I'ELMAR de 50 mm

Visser une bague 16615 et une bague 17675 entre l'agrandisseur et l'objet. Enlever la goupille de la colonne et abaiser le manchon jusqu'à ce qu'il repose sur l'embase.

La mise au point s'effectue dans ce cas en tournant la bague b à la main. Pour revenir à la mise au point automatique, tourner la bague pour que le dessort f'enclenché sur le cran de la pince c.

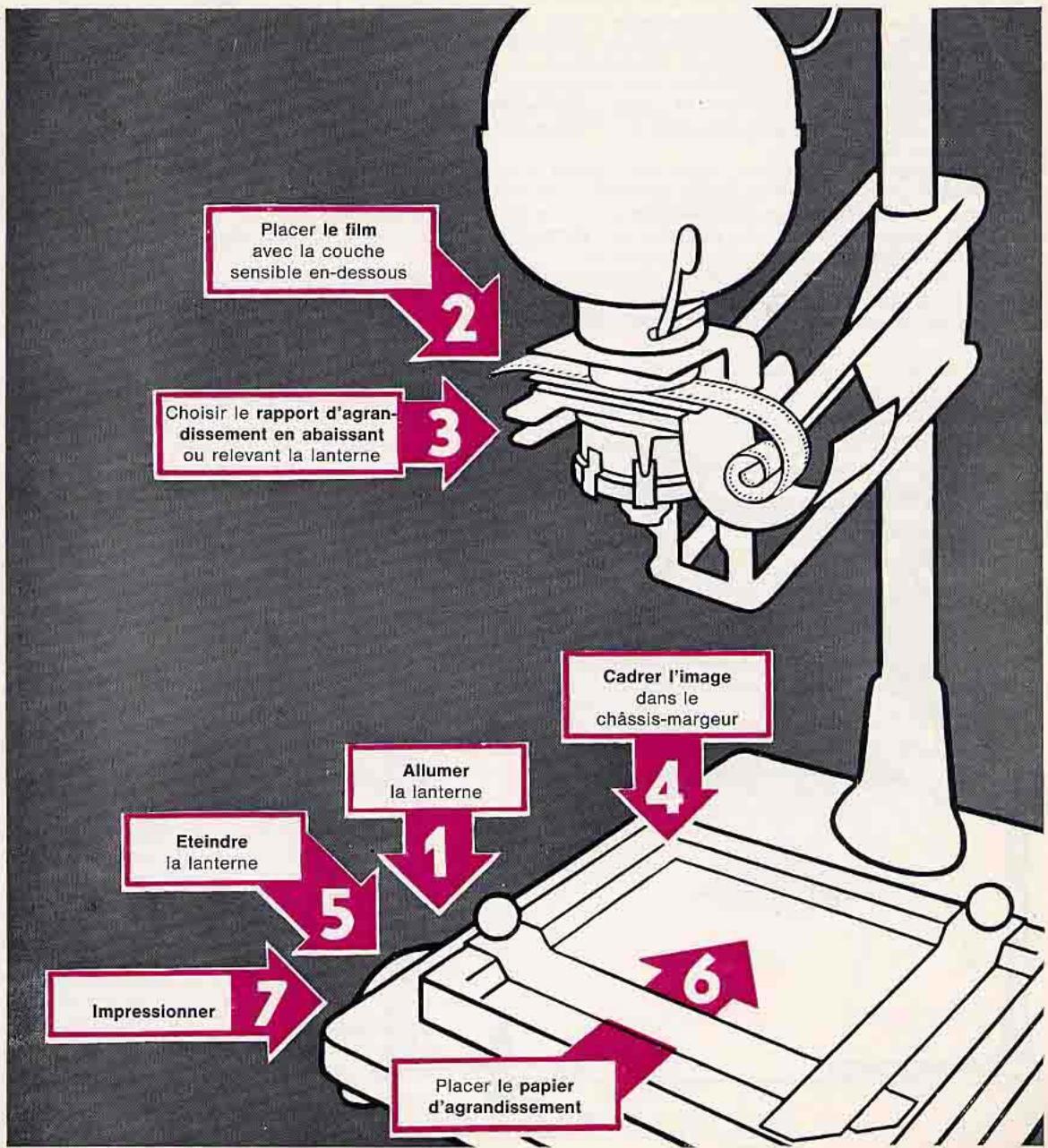

Manière d'opérer

Effectuer les 7 opérations suivantes suivant l'ordre numérique:

La reproduction au moyen du chassis

Quand il s'agit de faire de nombreuses reproductions de documents, de dessins, etc., les différents apparueils de reproduction pour LEICA ou LEICAFLEX offrent des possibilites nombreuses et commodes. Mais il est également possible de faire des reproductions avec le FOCOMAT Ic et le chassis Repro (n° de code 17670).

La façon d'opérer avec le FOCOMAT et le chassis de reproduction est la suivante:

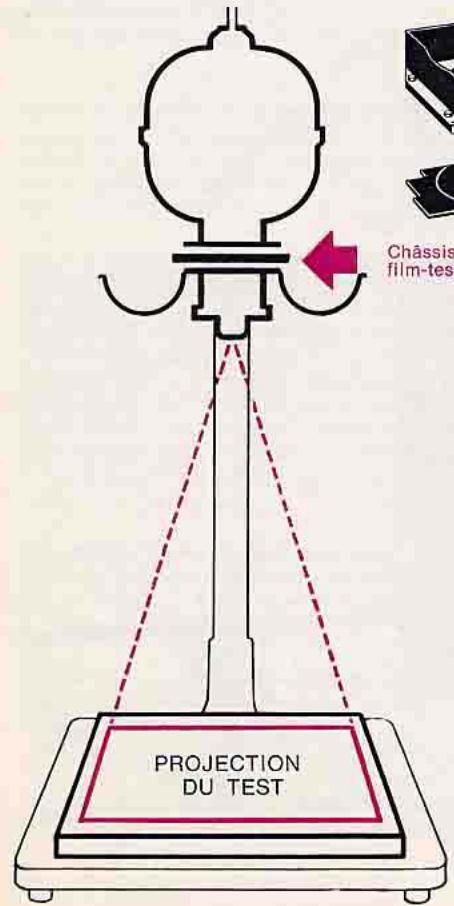

1. Placer un négatif ou un positif test bien détaillé et pas trop dense dans le chassis, la couche sensible en-dessous, et le recocouvrir avec la plaquette de verre.
2. Glisser le chassin dans le couloir, comme un passe-film ordinaire, et abaiser la lentille condensatrice.

3. Placer le document à reproduce sur le chassis-margeur et régler la hauteur de la lanterne de façon que le champ projeté coincide avec le format du document. Effectuer en même temps la mise au point du test en tournant la bague b, le diaphragme de l'objet étant ouvert en grand, et fermer ensuite le diaphragme à une valeur moyenne (11 p.ex.).

4. Sortir le chassis, eteindre la lanterne et oter la demi-sphere supérieure, qui pourra servir a eclairer le document a reproduce. TOUTES LES OPERATIONS SUIVANTES DOIVENT ETRE EFFECTTUEES A LA LUMIERE INACTINIQUE DE LA CHAMBRE NOIRE!

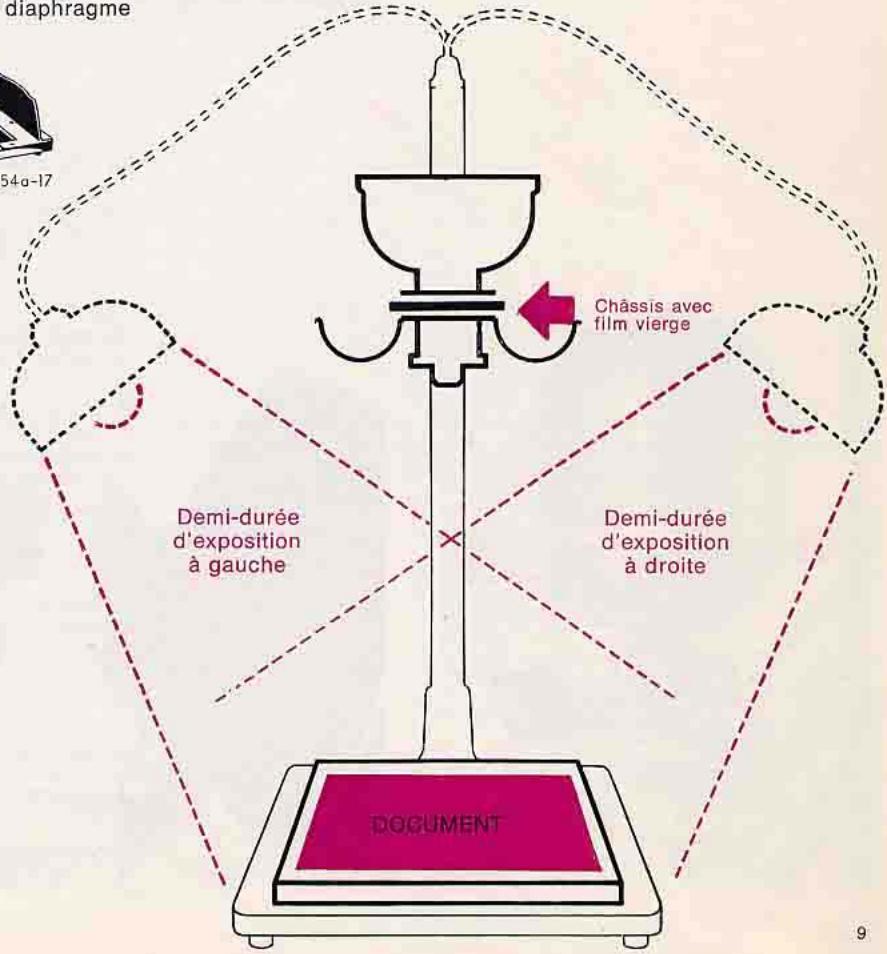

5. Remplacer le test du chassis par un morceau de film vierge ou une plaque sensible de 5 × 5 cm, la couche sensible en-dessous, et le recouvrir de la plaquette metallique noire. Glisser a nouveau le chassis dans le couloir et abaiser la lentille condensatrice à fond.
6. Utiliser la demi-sphère supérieure pour éclairer le document, en la tenant à la main successivement à droite, puis à gauche. Veiller à ce que l'éclairage soit aussi uniforme que possible. L'exposition une fois faite, on peut sortir le négatif du chassis, pour le développement.

Chassis avec film-test

FOCOMAT Ic-Color

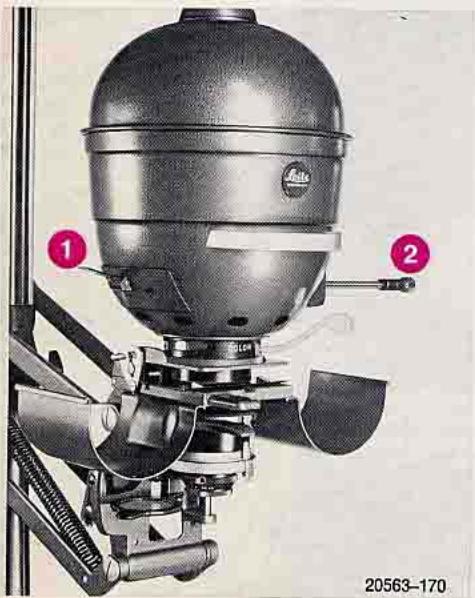

Mise en place du tiroir à filtres

Enlever l'embout moleté de la tige (2). Introduire le tiroir dans la lanterne de gauche à droite et la tige en avant, de façon que cette dernière sorte de l'autre côté par l'ouverture prévue pour cela. Soulever la demi-sphère supérieure, si nécessaire. Remettre en place l'embout sur la tige.

Pour changer de filtrre, sortir le tiroir en repoussant la tige (2). Poser la paume de la main sur le levier (1), ce qui soulève le filtrte que l'on saisit alors entre le pouce et l'index.

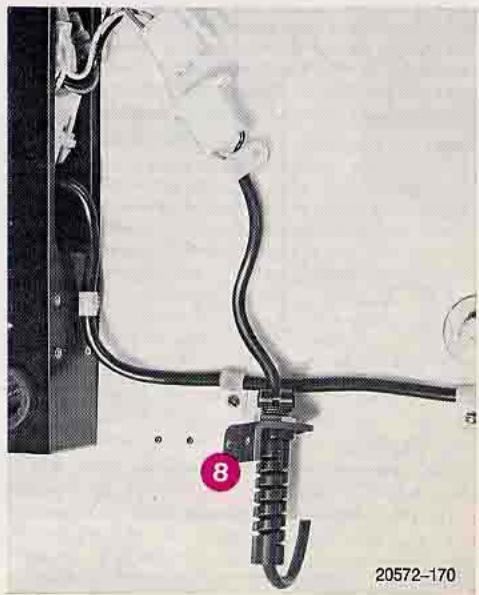

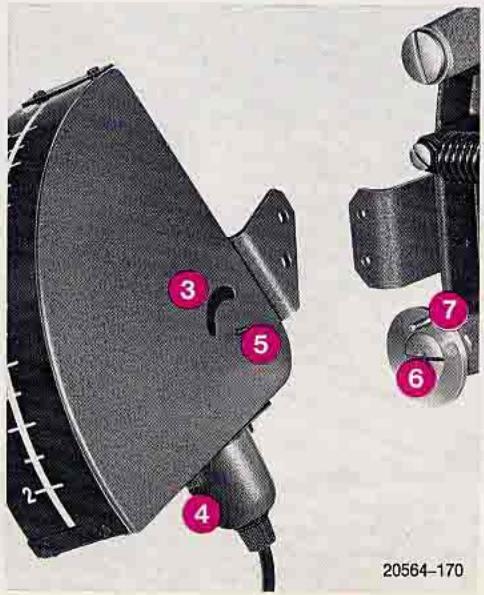

Montage de l'indicateur de rapport d'agrandissement

L'indicateur lumineux est place dans l'emballage de la lanterne de l'agrandisseur, sur le cote, et le cable de connexion est logedans cette lanterne.

Amener la lanterne dans la position la plusasse possible. Devisser les deux vis surle couilisseau de serrage du parallelogramme.Introduire I'axe (5) de I'indicateur dans le trou (6) perce sur la tete de vis qui maintient le disque a ergot. Veiller a ce que I'ergot (7) du disque penetre dans la pieceantagoniste (3) de I'indicateur.Fixer en

suite le boitier à échelle graduée sur le couilisseau, au moyen des deux vis précédément dévisées. Introduire la douille de lampe avec la lampe vissee dans le boitier, et la fixer au moyen des deux vis molettes (4).

Introduire la fiche du cable de connexion de l'indicateur dans la prise de courant libre, sous le plateau. Fixer le cable (8) sous le plateau au moyen des deux vis à bois.

L'indicateur est muni d'une lampe-témoin courante, à culot E 14. Le remplacement de cette lampe s'effectue facilement, après dévissage des deux vis molettes (4).

Entretien

Essuyer la poussière uniquement avec un linge humide. Recouvrir le FOCOMAT, quand on ne l'utilise pas, avec une housse impermeable (n° de code 17607).

Nettoyer la lentille déclairage au moins une fois parSEMaine, quand on se sert de I'agrandisseur couramment. (Il n'est pas recommandé d'utiliser pour cela les chiffons speciaux destinés au nettoyage des verres de lunettes).Enlever la demi-sphere supereure, degager la bague a baionnette en la tournant vers la gauche, sorting le dessort spirale et la lentille en monture. Remetre l'un et I'autre en place après nettoyage, la lentille avec sa face plane en-dessous, et verrouiller la bague a baionnette en la tournant vers la droite.

Verre-preseur 17 652

Nettoyage avec un produit dégraissant: Trichloréthylene, etc.

Nettoyer également la lentille arrère de l'objet de temps en temps avec une peu de chamois douce ou un chiffon de coton usage et propre. Si le laboratoire contient plusieurs agrandisseurs, prendre garde de ne pas confondre les objectifs, et les remettre immédiatement en place.

Nettoyer fréquèment la face inférieure de la lentille condensatrice, en cours de travail, car elle peut être souillée non seulement par les poussières atmosphériques mais aussi, puisqu'elle joue le role de presse-film, par les négatifs. C'est pourquoi on s'abstiendra de faire des marques sur les films avec des crayons gras. (Pour le nettoyage de la face inférieure, voir également le paragraphe "Presse-film", page 4). Les grains de poussière qui peuvent tomber sur le film pendant l'agrandissement seront enlevés au moyen d'un petit pinceauSouple.

Les cuvettes repose-film laterales seront tenues rigoureusement propres, car les extrémités du film qui y reposent entraîneraient la poussière qui s'y trouverait.

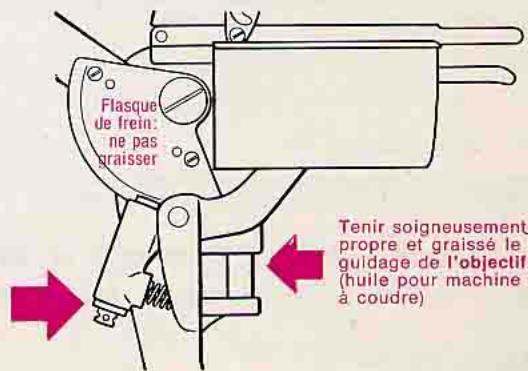

Toutes les parties métalliques chromées, à l'exception de la flasque du frein, seront enduites de temps à autre d'une légère couche de vaseline.

On mettra de temps en temps une goutte d'huile (de machine à coudre) aux différents points de graissage marqués en rouge.

Réparations

S'il arrivait que I'agrandisseur soit detertiore et qu'il ait besoin de réparations, nous vous prions de le faire parvenir à l'un de nos Représentants généraux. On demontera facilement l'appareil, en se reportant aux indications du paragraph "Montage".

Si le blocage du déplacement en hauteur ne fonctionnait plus d'une façon parfaite après un usage prolongé, tourner légerement vers la gauche le boulon agissant sur le pouvoir du frein.

Listedes accessoires pour FOCOMAT Ic

Housse pour FOCOMAT Ic ou Ic-Color 17607

Pour les agrandissements en couleurs, nous recommendons l'emploi d'un régulateur de tension automatique, de la marque K. Biesinger, à 6935 Hirschhorn am Neckar (à commander directement à cette firme, en indiquant le voltage)

Compte-posed

Quand on utilise le régulateur de tension, un compte-pose spécial est nécessaire (prière d'indiquer le voltage) 17 804

Passe-film

8x11mm 17514
12x17mm 17517
18x24mm 17516
24x24mm 17521
28x28mm 17642
24x36mm(de rechange) 17526
3x4cm 17531
4x 4cm (lescoins sont coupes sur 3mm) 17536

Porte-négatifs Isolés

Double plaque de verre de 3,5 x 12 cm 17 545
5 x 16 cm 17565
Cache 24 x 24 mm 17541
24 x 36 mm 17540
3x4cm 17555
4x4cm 17560

Bague intermédiaire

pour l'utilisation de la tete d'objectif SUMMICRON 50 mm 17672

des objectifs ELMAR et SUMMICRON de 50 mm, à monture rentrante, à baionnette 17 671

Verre anti-anneaux de Newton
avec bague intermédiaire de 3 mm pour la lentille condensatrice 17652
Extension du rapport de reproduction jusqu'à 1:1 Bague intermédiaire Repro 16615*
Accessoires pour la tete couleur soustractive Agfa, pour le FOCOMAT Ic-Color
Piece intermediaire 17775* Lentille d'éclairage supplémentaire 17780
Pour l'utilisation du VARIOMAT® AGFA Bague intermédiaire de 40 mm de diamètre 17 631
Reproductions Chassis de reproduction pour film coupé ou plaque 5× 5 17670
Chassis-margeurs
Chassis-margeur universel 24 × 30 cm (10 x 12") avec 4
bandes-caches réglables, graduations en metres et pieds 17584
Chassis-margeur 30 × 40 cm, à bandes-caches régibles et bague de compensation d'épaissur de ce margeur 17586
Avec graduations en pouces Chassis-margeur 12x16 pouces 17630
