HI-MATIC F - Appareil photo compact MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Appareil photo compact à objectif fixe
Caractéristiques techniques principales	Objectif 40mm f/1.7, mise au point automatique, exposition automatique
Alimentation électrique	Pile 1,5V (type AA)
Dimensions approximatives	130 x 75 x 45 mm
Poids	450 g (avec pile)
Compatibilités	Films 35mm
Type de batterie	Pile alcaline ou rechargeable de type AA
Tension	1,5V
Fonctions principales	Photographie automatique, flash intégré, retardateur
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter des spécialistes pour les réparations
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité
Informations générales utiles	Idéal pour les photographes débutants, léger et facile à transporter

FOIRE AUX QUESTIONS - HI-MATIC F MINOLTA

Comment changer la pellicule dans la MINOLTA HI-MATIC F ?

Ouvrez le dos de l'appareil photo en tirant sur le levier situé sur le côté. Insérez la pellicule dans le compartiment prévu à cet effet, en vous assurant que la bobine est correctement alignée. Tirez la pellicule sur le rouleau d'amorçage et fermez le dos de l'appareil.

Pourquoi mes photos sont-elles floues ?

Les photos floues peuvent être dues à un flou de mouvement, un manque de mise au point ou à une vitesse d'obturation trop lente. Assurez-vous de maintenir l'appareil photo stable lors de la prise de vue et vérifiez que vous avez correctement réglé la mise au point.

Que faire si le flash ne fonctionne pas ?

Vérifiez d'abord que la batterie est correctement installée et qu'elle est chargée. Assurez-vous également que le flash est activé. Si le problème persiste, il peut être nécessaire de faire vérifier le flash par un professionnel.

Comment régler l'exposition sur la MINOLTA HI-MATIC F ?

L'appareil photo est équipé d'un mode d'exposition automatique. Si vous souhaitez ajuster l'exposition manuellement, utilisez le réglage de la sensibilité ISO pour adapter la prise de vue aux conditions d'éclairage.

Pourquoi l'appareil ne s'allume-t-il pas ?

Assurez-vous que la batterie est correctement installée et qu'elle a suffisamment de charge. Vérifiez également que l'appareil est en mode de fonctionnement et que le sélecteur est bien positionné.

Comment nettoyer l'objectif de la MINOLTA HI-MATIC F ?

Utilisez un chiffon doux et propre conçu pour les lentilles. Évitez d'utiliser des produits chimiques agressifs. Enlevez délicatement la poussière et les traces sans frotter trop fort pour éviter de rayer la surface.

Que faire si l'appareil photo ne rembobine pas la pellicule ?

Assurez-vous que la pellicule est correctement installée et que le levier de rembobinage est en bon état. Si l'appareil ne rembobine toujours pas, il pourrait y avoir un problème mécanique qui nécessite une réparation.

MODE D'EMPLOI HI-MATIC F MINOLTA

Mode d'emploi Minolta Hi-Matic F

Nomenclature

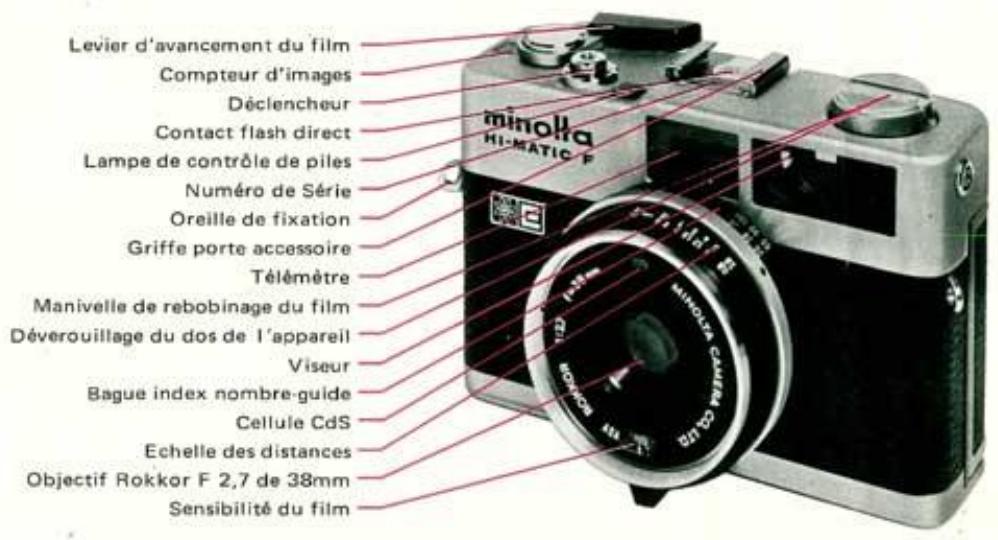

Levier d'avancement du film Compteur d'images Déclencheur Contact flash direct Lampe de contrôle de piles Numéro de Série Oreille de fixation Griffe porte accessoire Télémetre Manivelle de rebobinage du film Déverouillage du dos de l'appareil Viseur Bague index nombre-guide Cellule CdS Echelle des distances Objectif Rokkor F 2,7 de 38mm Sensibilité du film

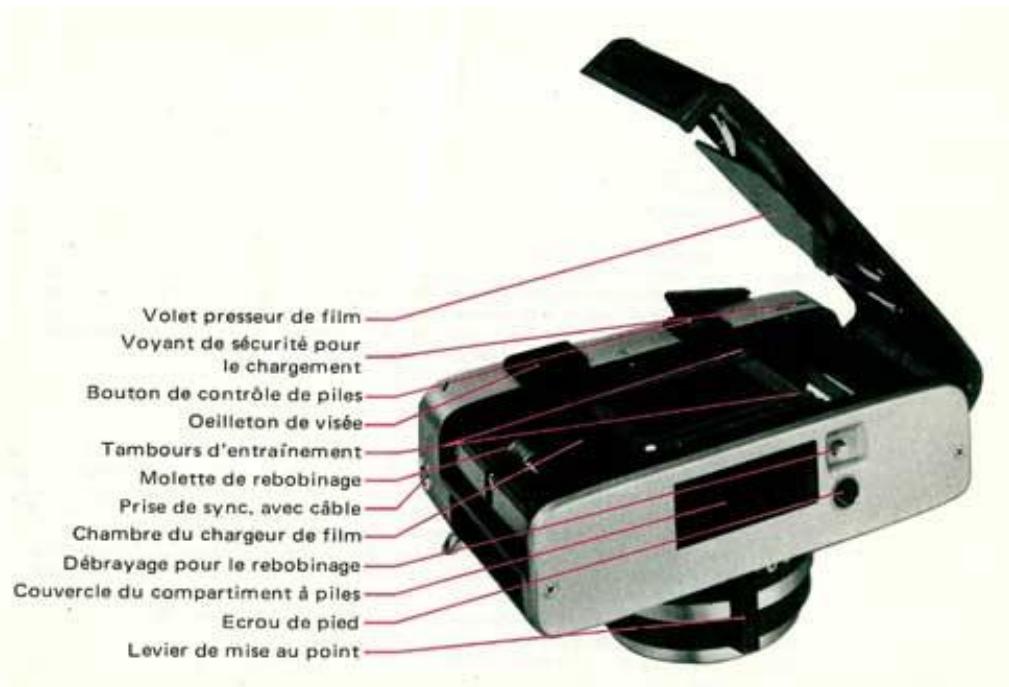

Volet presseur de film Voyant de sécurité pour le chargement Bouton de contrôle de piles Oeilleton de visée Tambours d'entraînement Molette de rebobinage Prise de sync, avec câble Chambre du chargeur de film Débrayage pour le rebobinage Couvercle du compartiment à piles Ecrou de pied Levier de mise au point

Caractéristiques techniques

Objectif	Rokkor F2,7 de 38mm composé de 4 éléments en 3 groupes, soit la distance sujet - appareil (dans la limite de portée angle de champ 61°).
Obturateur	De type électronique programmé pour exposition EE de EV O,9 (4 sec. à F 2,7) jusqu'à EV 17 (l/724 sec. à F 13), synchronisation X au l/2O de sec.
Posemètre	Du type CdS couplé à la gamme EE de EV O,9 jusqu'à EV 17 avec une sensibilité de film de 1OO ASA. Sensibilité de film de 25 à 5OO ASA. Compensation automatique lors d'utilisation de filtres, 2 piles au mercure de 1,4v du type Mallory Rm-64O, Eveready E-64O ou équivalent
Système	Le circuit flash synchronisation X à 1/20 de sec. se branche automatiquement lorsque le flash est positionné sur l'appareil. L'ouverture est couplée à la bague
Flashmatic	de distance et à la bague du nombre guide assurant une exposition automatique quelle que soit la distance sujet - appareil (dans la limite de portée du flash).
Connexion du flash	Sans câble par sabot "hot-shoe" et fil synchro standard avec contact du type européen (PC).
Mise au point	Du type hélicoïdal couplé au télémètre à superposition d'images. Distance minimale 0,80m
Viseur	Teinté, à cadre lumineux avec compensation automatique de la parallaxe, pastille télémétrique centrale en forme de losange, lampe contrôle de pile et du système flashmatic ainsi qu'une lampe d'indication "utilisation flash"/"vitesse lente" qui s'allume à EV 7,9 (F 2,7 à 1/30 de sec. à ASA 100) ou pour une valeur inférieure.
Transport du film	Par levier 140°, après 30° de non engagement. Voyant de sécurité pour le chargement. Le compteur indique le nombre de vues exposées, retour à zéro automatique
Dimensions d'images	24 x 36mm pour 12, 20 ou 36 poses sur film standard 35mm.
Autres caractéristiques	Contôleur de piles sur le haut de l'appareil.
Dimensions	H : 73mm L :113mm P: 54mm du front du barillet de l'objectif au dos.
Poids	350 g (12,3 oz)

Avant la prise de vue

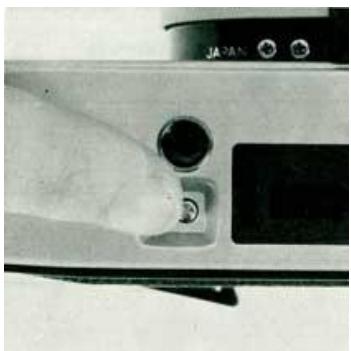

Mise en place des piles au mercure

Le système d'exposition automatique du Minolta Hi-matic F est alimenté par 2 piles au mercure de longue durée de 1,4V spéciales pour utilisations photographiques telles que Mallory RM-64O ou équivalent, qui doivent être disposées correctement dans leur logement avant de faire fonctionner l'appareil.

1. Glissez le couvercle du logement des 5 piles dans le sens de la flèche et soulevez-le du côté de l'espace libéré près du bout carré de la flèche.

1. Assurez vous que le bout de la bande claire de vinyle sorte du logement près du couvercle rabattant. Placez les 2 piles comme indiqué par le dessin au fond du logement. Refermez et rabattez le couvercle en le glissant dans la direction de la flèche et laissez-le se fermer par ressort dans le sens opposé.

Précautions à prendre

• Prendre soin de ne pas inverser la position des pôles (+) positifs et (-) négatifs des piles.
• Prendre soin de ne pas toucher les pôles des piles avec les doigts. Avant de mettre les piles en place, nettoyez les pôles avec un tissu rugueux et sec.
• Lorsque l'on ne se sert pas de l'appareil pendant plus d'un mois, en retirer les piles et les ranger dans un endroit sec et frais.
• Tirez la bande de vinyle avec précaution et uniquement lors du retrait des piles.

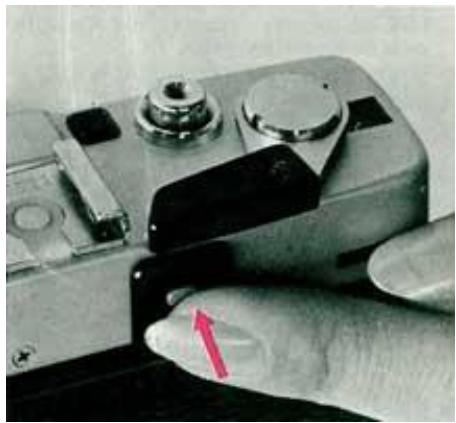

Vérification de la tension des piles

Pressez le bouton de contrôle de piles. Si la lampe témoin de contrôle de piles sur le dessus de l'appareil s'allume, on peut considérer que les piles fonctionnent avec une tension suffisante. Si cette lampe témoin ne s'allume pas, assurez-vous que les 2 piles sont correctement insérées ou remplacez les par des nouvelles. (Comme la lampe témoin du contrôle de piles fonctionne en parallèle avec l'avertisseur EE visible dans le viseur, elle s'éteindra ou restera allumée selon les conditions d'exposition EE lorsque vous poussez le bouton déclencheur à fond pour prendre une vue. Ceci est sans conséquence pour le contrôle des piles, mais vous pourrez également l'utiliser comme indication de vitesse d'obturation lente sans regarder dans le viseur.)

D'une manière générale les piles doivent être vérifiées lorsque l'appareil n'a pas été utilisé pendant un certain temps ou lors de l'emploi de nouvelles piles, de même avant d'entreprendre un voyage avec l'appareil et de temps à temps pendant son utilisation.

Ne jamais prendre de photos avant que la lampe de contrôle de piles s'allume correctement car tout le système d'exposition étant alimenté par ces piles, il ne fonctionnera pas si l'alimentation est trop faible.

Chargement du film

Le Minolta Hi-matit F se charge en l'espace de quelques secondes grâce à son système SLS "Safe load sign" (signal de sécurité pour le chargement) qui permet de vérifier constamment l'alignement et l'avance du film.

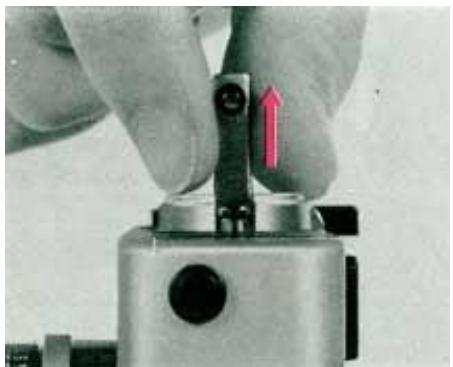

1. Redressez la manivelle de réembobinage et tenez-la pour tirer le verrou de fermeture du dos de l'appareil qui s'ouvrira ainsi automatiquement.

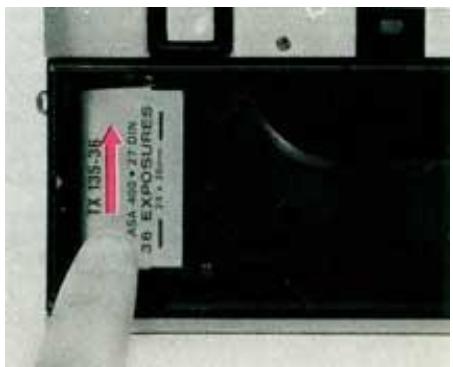

1. Disposez le chargeur de film dans son magasin. Si l'axe du chargeur ne s'enclenche pas convenablement sur la clef, tournez la manivelle de rebobinage du film dans le sens des aiguilles d'une montre ou dans le sens contraire jusqu'à ce que le chargeur tombe en place.

TX 135-36 ASA 400-77 ON 36 EXPOSURES 24.48mm

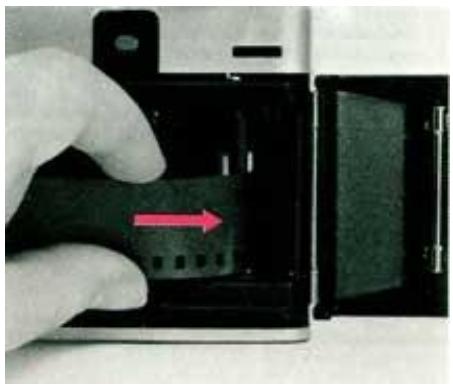

1. Insérez environ 1 cm de l'amorce du film dans l'une des fentes de la bobine réceptrice en prenant soin d'engager l'une des perforations du film sur l'ergot d'entraînement de la fente.

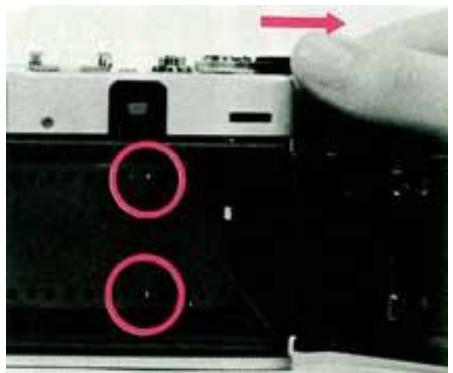

1. Avancez lentement le levier d'entraînement du film tout en appuyant doucement sur la bobine débitrice jusqu'à ce que les perforations des 2 côtés du film s'engagent sur les dents de la bobine débitrice d'entraînement, puis fermez le dos de l'appareil.

1. Une fois le dos de l'appareil fermé, un grand point rouge figure dans le voyant du compteur d'images. Avancez le levier d'entraînement du film jusqu'à sa butée, déclenchez l'obturateur et répétez l'opération jusqu'à ce que le chiffre "l" apparaisse dans le compteur.

2. Au moment où apparaît le chiffre "1" dans le voyant du compteur d'images, un repère rouge est visible dans le voyant de chargement du film au dos de l'appareil. Ce repère indique que le chargement de l'appareil s'est effectué correctement. Si le "Safe load sign" (signal de sécurité pour le chargement) n'apparaît pas, ouvrez l'appareil et assurez-vous que les perforations de l'amorce sont bien engagées sur les dents de la bobine débitrice d'entraînement. En continuant vos prises de vues, le repère rouge se déplacera graduellement vers la droite du voyant, indiquant ainsi que le film avance normalement.

Précautions à prendre

• En insérant l'amorce du film dans l'une des fentes de la bobine réceptrice, prendre soin d'engager la 3ème ou la 4ème perforation du film sur l'ergot d'entraînement de la fente.
• Procéder au chargement et au déchargement du film en lumière atténuée, jamais en plein soleil.

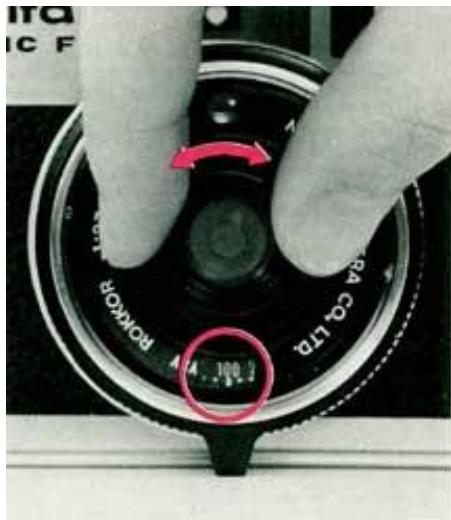

Réglage de la sensibilité du film (ASA/DIN)

Pour permettre à votre H i-matic F d'obtenir une exposition correcte, vous devez positionner sur l'échelle ASA la sensibilité en ASA de votre film, celle-ci étant imprimée sur l'emballage de votre film. Pour ce faire, tournez la bague crantée noire qui entoure l'objectif jusqu'à ce que la valeur ASA du film que vons utilisez soit alignée avec l'index rouge de l'indicateur de la sensibilité du film.

L'échelle ASA est la suivante: 25 .. 50 .. 100 .. 200 .. 500

Les points intermédiaires représentent les indices de rapidité ASA suivants: 32, 40, 64, 80, 125, 160, 250, 320 et 400.

Le système de conversion européen est le suivant: ASA 25 --> DIN 15, 50 --> 18, 100 --> 21, 200 --> 24, 400 --> 27

PIA IC F 4.100 R2A CO-17A PONKOR

Comment prendre des photos

Contrôle entièrement automatique par cellule électrique (EE-Electric eye)

1. En regardant votre sujet à travers le viseur pour déterminer la luminosité et le mode de prise de vue, pressez légèrement sur le déclencheur jusqu'à ce que sa partie blanche proche du boîtier disparaisse, mais pas plus loin.

• Si aucune lampe ne s'allume sur le côté droit du viseur, les conditions de luminosité sont adéquates pour une prise de vue automatique normale avec une vitesse d'obturation supérieure au 1/3O de sec. et vous pouvez procéder à la prise de vue aussitôt que vous avez effectué la mise au point et composé votre sujet.
• Si la lampe d'indication d'exposition se trouvant en haut du viseur du côté droit s'allume puis s'éteint lorsque vous continuez à pousser le déclencheur, une vitesse d'obturation de 1/3O de sec. ou inférieure est alors indiquée et l'emploi d'un pied est recommandé si vous travaillez sans flash. Votre Hi-matic F assurera une prise de vue automatique correcte jusqu'à 4 secondes sans flash. Il convient toutefois de tenir compte des mouvements du sujet lors de l'emploi des vitesses d'obturation lentes.

Cette lampe s'allumera à nouveau lorsque l'obturateur s'ouvre et restera allumée jusqu'à la fermeture de celui-ci. Il est important de se rappeler que vous DEVEZ TENIR LE BOUTON DECLENCHEUR APPUYE JUSQU'A CE QUE LA LAMPE S'ETEIGNE. S'il est malaisé de regarder dans le viseur, par exemple lors de l'emploi d'un pied, surveiller alors plutôt la lampe témoin de contrôle de piles, qui s'allume et s'éteint en parallèle avec la lampe témoin dans le viseur, appuyez sur le déclencheur ou déclencheur souple jusqu'à ce que celle-ci s'éteigne.

1. Effectuez la mise au point en regardant à travers le viseur et en tournant le levier de mise au point jusqu'à ce que les 2 images réfléchies par le "losange" situé au centre du viseur se confondent en une seule.

Mise au point incorrecte

Votre sujet est mal mis au point si une image double apparaît dans la zone du "Losange" du viseur.

Mise au point correcte

Lorsque les 2 images fusionnent en une seule, comme le montre l'illustration, la mise au point du sujet est nette. La distance de l'appareil au sujet est indiquée sur l'échelle et l'index situés sur le barillet de l'objectif entre la bague à rainures et le boîtier de la caméra.

1. Pour distances habituelles

Composez votre sujet en le cadrant comme souhaité à l'intérieur des lignes du cadre lumineux visible dans le viseur. L'image comprise dans les limites de ce cadre est la réplique exacte de celle impressionnée sur le film.

Pour corriger la légère différence dans l'angle de visée entre le viseur et l'objectif de l'appareil pour des prises de vues à une distance inférieure à 1,2Om cadrez votre sujet à l'intérieur de la courte ligne courbe dans le coin du haut à droite et des marques dans les coins du viseur en haut à gauche et en bas à droite.
