Type de produit	Amplificateur de guitare
Marque	FENDER
Modèle	STEEL KING
Puissance de sortie	200 W efficaces dans 4 Ω (DHT < 0,02 % à 1 kHz)
Consommation électrique	540 W
Haut-parleur	Fender Custom 15 de 38 cm, 4 Ω, fabriqué par Eminence (USA)
Réglages de tonalité	EQ TILT, TREBLE, BASS, MID semi-paramétrique (MID FREQ 200 Hz à 1 kHz, MID LEVEL ±15 dB)
Réverbération	Oui, avec réglage de niveau et commande au pied
Entrée	INPUT avec atténuateur (NORMAL / -10dB PAD)
Sorties	LINE OUT XLR symétrique avec GROUND LIFT et PRE/POST EQ, TUNER OUT, FX SEND/RETURN
Boucle d'effets	Oui, envoi et retour, impédance d'envoi 1 kΩ, niveau nominal +4 dBu
Pédalier fourni	Trois commutateurs : Réverbération, Mute accordeur, Boucle d'effets (réf. 064544)
Limiteur	Oui, avec touche On/Off et voyant PWR AMP CLIP
Fonction Mute	Coupe toutes les sorties sauf TUNER OUT, avec voyant clignotant
Dimensions (H x L x P)	53,3 cm x 50,8 cm x 31,8 cm
Poids	24,3 kg
Alimentation	Secteur : 230 V, 50 Hz (modèle EUR) ; autres versions disponibles
Housse de protection	Fournie (réf. 065532)
Entretien et nettoyage	Débranchez avant nettoyage ; utilisez un tissu humide ; attendez séchage complet avant remise sous tension
Sécurité	Ne pas exposer à la pluie ni à l'humidité ; espace de ventilation d'au moins 15 cm à l'arrière ; réparations par personnel qualifié uniquement ; utilisation d'un chariot de transport recommandé
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; confiez toute réparation à un professionnel
Informations générales	Conçu pour Steel, Jazz, Country ; son clair et puissant ; référence PR411

FOIRE AUX QUESTIONS - STEEL KING FENDER

Quelle est la puissance de l'amplificateur Fender Steel King ?

L'amplificateur délivre 200 W efficaces sous 4 Ω avec une distorsion inférieure à 0,02 % à 1 kHz.

Quel haut-parleur équipe le Steel King ?

Il est équipé d'un haut-parleur Fender Custom 15 de 38 cm, 4 Ω, fabriqué par Eminence aux USA, inspiré du JBL D130F vintage.

Comment brancher un accordeur sur le Steel King ?

Connectez votre accordeur à la sortie TUNER OUT en face arrière. Utilisez la fonction MUTE (touche I ou pédalier) pour couper le signal audio pendant l'accordage.

Que fait le bouton EQ TILT ?

Le bouton EQ TILT agit comme un filtre bascule : en position HI, il accentue les aigus (salles sourdes) ; en position LO, il accentue les graves (salles dures).

Comment utiliser la boucle d'effets ?

Branchez la sortie FX SEND vers l'entrée de votre processeur d'effets, et la sortie du processeur vers l'entrée FX RETURN. Vous pouvez aussi relier deux amplis en série.

Que signifie le voyant PWR AMP CLIP ?

Il indique un écrêtage de l'amplificateur de puissance. Un clignotement occasionnel est normal. S'il s'allume souvent, activez le LIMITER ou réduisez le MASTER VOLUME.

Comment nettoyer l'amplificateur ?

Débranchez d'abord le cordon secteur. Nettoyez l'extérieur avec un tissu humide uniquement. Attendez que l'appareil soit complètement sec avant de le rebrancher.

Puis-je remplacer moi-même une pièce ?

Non, l'amplificateur ne contient aucune pièce réparable par l'utilisateur. Toute réparation doit être confiée à un personnel qualifié.

Comment connecter le pédalier ?

Branchez le pédalier fourni à la prise FOOTSWITCH en face arrière. Il permet de contrôler la réverbération, le MUTE et la boucle d'effets. Note : le pédalier est prioritaire sur les réglages de la face avant.

Quels sont les réglages de tonalité disponibles ?

L'amplificateur dispose de EQ TILT, TREBLE, BASS et d'un médium semi-paramétrique avec MID FREQ (200 Hz à 1 kHz) et MID LEVEL (±15 dB).

MODE D'EMPLOI STEEL KING FENDER

Ce symbole prévient l'utilisateur de tensions électriques dangereuses générées dans l'appareil.

Ce symbole conseille à l'utilisateur de suivre les instructions fournies pour éviter tout danger d'utilisation du produit. Lisez, respectez et conservez les instructions. Respectez toutes les mises en garde. Utilisez uniquement le cordon secteur fourni. Utilisez une connexion secteur pourvue d'une mise à la terre. Veillez à ce que la tension secteur et la fréquence de votre zone géographique correspondent à celles indiquées sous la sénégraphie INPUT POWER située en face arrière. ATTENTION: Pour éviter tout dommage, risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité. Déconnectez le cordon de la prise secteur avant de nettoyer l'extérieur de l'appareil (utilisez un tissu humide uniquement). Attendez que le produit soit complètement sec avant de le replacer sous tension. Veillez à laisser un vide d'au moins 15 cm derrière l'appareil pour assurer sa ventilation et son refroidissement. Ce produit doit être éloigné des sources de chaleur comme les radiateurs, ou de toute autre source dégageant de la chaleur. Si ce produit est équipé d'une borne de terre, veillez à la conserver. Cette borne de terre assure votre protection. Si les prises murales ne sont pas équipées de la terre, contactez un électricien et faites-les changer. Protégez le cordon secteur pour qu'il ne soit pas écrabouillé ou pour éviter que les personnes marchent dessus. Ce produit ne doit être utilisé qu'avec un chariot de transport ou un support préconisé par le fabricant. Si vous n'utilisez pas ce produit pendant longtemps ou en cas d'orage, débranchez le cordon du secteur. Ce produit doit être réparé par un personnel qualifié lorsque: Le cordon ou l'embase secteur sont endommagés; Un objet ou un liquide s'est infiltré dans le produit; Le produit a été exposé à la pluie; Le produit ne semble pas fonctionner correctement ou dénote une baisse de performances; Le produit est tombé ou son boîtier a été endommagé. Ne pas projeter de liquides sur le produit. Ne pas poser de récipients contenant un liquide sur l'appareil. ATTENTION: Ce produit ne contient aucune pièce pouvant être remplacée par l'utilisateur. Les réparations doivent être confiées à un personnel qualifié uniquement. Les amplificateurs Fender® peuvent produire des niveaux sonores très élevés pouvant causer des dommages à votre audition et à celle des tiers. Réglez le volume avec modération.

Le Steel King permet au musicien de Steel moderne d'obtenir le son et les performances légendaires des amplificateurs Fender. Son son clair, sa puissance et sa réponse en fréquence étendue en font le choix idéal des musicians spécialisés dans le Jazz, la Country et une multitude d'autres styles, également !

200 Watts dans 4 Ohms — Un son puissant et clair ! - Tout nouveau préamplificateur — conçu pour un son clair et des possibilités de réglage de timbre très variées. - Sortie XLR professionnelle avec réglage de niveau, découverte de masse et touche d'égalisation Pré/Post. - Boucle d'effets et sortie pour accorder avec fonction de Mute. - Limiteur avec touche On-Off — évite la distorsion lorsqu'vous jouez fort. - Pédalier à trois commutateurs — Fourni!

• Véritable haut-parleur Fender Custom de 38 cm basé sur le haut-parleur Vintage JBL® D130F utilisé par Fender dans les années 60 et 70. Cette nouvelle version du haut-parleur de 38 cm délivre le son clair et précis exigé par tous les musiciens.

Détails sur le haut-parleur :

Saliard moulé — lui donne une robustesse exceptionnelle. - Membrane peu profonde — permet une dispersion et un angle de couverture plus importants sur scène. - Bobine légère de grande dimension à densité et flux — permet d'obtenir un rendement extrêmement élevé. Protection centrale en aluminium — garantit une réponse précise dans les fréquences aiguës.

• Housse de protection — Fournie !

Merci d'avoir besoin Fender® — Son, tradition et innovation — depuis 1946

Face avant

A. INPUT - Connectez votre guitare à cette entrée. B. ATTÉNUATEUR - Réduit la sensibilité d'entrée pour obtenir une réponse plus claire avec les guitares à niveau de sortie élevé :

NORMAL — Sensibilité d'entrée maximale

-10dB PAD — Sensibilité d'entrée inférieure

C. GAIN - Règle le niveau du signal du préamplificateur. Utilisez ce réglage avec le bouton MASTER {J} pour régler le niveau sonore général de l'amplificateur.

PRE AMP CLIP - Indique l'échappement du préamplificateur. Réduisez le réglage de GAIN si vous entendez de la distorsion lorsque cette Led s'allume.

REMARQUE: L'amplificateur Steel King est conçu pour offrir les meilleurs résultats sonores avec les réglages de tonalité D - G en position centrale .

D. EQ TILT - Peut être utilisé comme un simple réglage de tonalité ou pour compenser la mauvaise acoustique de la salle :

HI accentue les fréquences aiguës — utile pour les salles avec un son étouffé (moquette, rideaux). LO accentue les fréquences graves — utile pour les salles “dures” (ciment/carrelage).

E. TREBLE - Réglage de tonalité des fréquences aiguës.

F. MID

LEVEL/MID

FREQ

Utilisez le bouton MID FREQ pour sélectionner une fréquence. Utilisez le bouton MID LEVEL pour accentuer/atténuer cette fréquence.

G. BASS - Réglage de tonalité des fréquences graves. H. REVERB - Règle le niveau de la réverbération.

I. MUTE - Coupe toutes les sorties sauf la sortie TUNER OUT. La Led clignote lorsque le MUTE est actif.

MUTE ACTIF

MUTE INACTIF

J. MASTER VOLUME - Règle le niveau de l'amplificateur de puissance. Utilisez ce bouton avec le réglage de GAIN {C} pour régler le volume général de l'amplificateur.

K. LIMITER - Évite les pointes de signal qui saturaient l'amplificateur de puissance.

LIMITER ACTIF

LIMITER INACTIF

PWR AMP CLIP - Indique un écrétage (saturation) de l'amplificateur de puissance. Le clignotement occasionnel est normal lorsque vous jouez fort. Activez le LIMITER ou réduisez le réglage MASTER {J} si vous entendez de la distorsion lorsque cette Led s'allume.

L. Témoin rouge - S'allume lorsque l'amplificateur est sous tension.

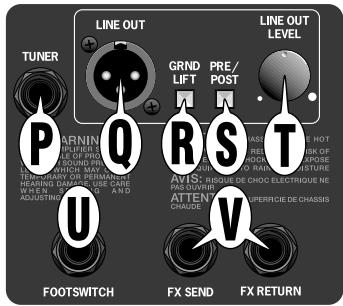

N. INTERRUPEUR - Place l'amplificateur sous/hors tension. O. EMBASE IEC - Connectez le cordon secteur (fourni) à une prise secteur avec terre et dont la tension et la fréquence correspondant aux indications sérigraphiées à l'arrête de l'amplificateur. P. TUNER - Connectez votre accordeur guitare à cette sortie. Utilisez la touche MUTE pour couper le signal audio lorsque vous vous accordez. Q. LINE OUT - Sortie XLR symétrique permettant la connexion à une console de sonorisation ou d'enregistrement.

R. GROUND LIFT - Déconnecte la broche de masse (broche 1) de la sortie XLR LINE OUT {Q}, ce qui peut, selon la situation, réduire les bruits et ronflements.

MISE À LA MASSE (normal) 4 MASSE DÉCOUPLÉE

S. PRE/POST EQ - Sélectionne pour la sortie LINE OUT, si le signal est prélevé avant (pré) ou après les circuits de tonalité et d'égalisation du préamplificateur.

PRE (signal transmis sans tonalité/égalisation).

POST (signal transmis avec tonalité/égalisation).

T. LINE OUT LEVEL - Permet de régler le niveau du signal de la sortie LINE OUT. U. FOOTSWITCH - Connectez le pédalier fourni à cette embase, pour permettre le contrôle au pied de la RÉVERBÉRATION, DE LA FONCTION TUNER MUTE et de la BOUCLE D'EFFETS. REMARQUE : Le pédalier est prioritaire sur les réglages correspondants de la face avant. V. FX SEND/FX RETURN - (1) Boucle d'effets - Connectez la sortie FX SEND à l'entrée de votre processeur d'effets et la sortie du processeur à l'entrée FX RETURN. (2) Plusieurs amplificateurs - Connectez la sortie FX SEND à l'entrée FX RETURN de votre amplificateur secondaire. L'amplificateur principal contrôle l'amplificateur secondaire.

Caractéristiques techniques

TYPE: PR411

RÉFERENCE: 2289500000 (120 V, 60 Hz) USA 2289506000 (230 V, 50 Hz) EUR

2289503000 (240 V, 50 Hz) AUS 2289504000 (230 V, 50 Hz) UK 2289509000 (220 V, 60 Hz) ROK

CONSOMMATION ÉLECTRIQUE : 540 W

PUISSANCE DE SORTIE : 200 W efficace dans 4 Ω avec DHT < 0,02 % à 1 kHz

TONALITÉS EQ TILT: ±10 dB, fréquence de coupure de 350 Hz

BASS/TREBLE: BASS: ±15 dB à 50 Hz TREBLE: ±15 dB à 10 kHz

MÉDIUM SEMI-PARAMÉTRIQUE: MID FREQ: 200 Hz à 1 kHz MID LEVEL: ±15 dB sur la fréquence MID FREQ

BOUCLE D'EFFETS IMPEDANCES: SEND: 1 kΩ

NIVEAU NOMINAL: +4 dBu (régla ble par le bouton Level)

PÉDALIER: Trois commutateurs : Réverbération, fonction Tuner Mute, boucle d'effets (064544)

Haut-parleur : Un haut-parleur Fender® Custom 15 de 38 cm, 4 Ω, fabriqué aux USA par Eminence® (064398)

HOUSSE : Fournie (065532)

DIMENSIONS : HAUTEUR : 53,3 cm

LARGEUR:50,8cm

PROFONDEUR : 31,8 cm

POIDS: 24,3 kg

Les caractéristiques du produit sont sujettes à modifications sans préavis.
