HOT ROD DEVILLE - Amplificateur de guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare à lampes
Caractéristiques techniques principales	2 canaux, 40W, lampes 6L6, 3 préamplificateurs 12AX7
Alimentation électrique	220V - 240V, 50/60 Hz
Dimensions approximatives	65 cm x 26 cm x 53 cm
Poids	22 kg
Compatibilités	Compatible avec la plupart des guitares électriques
Fonctions principales	Réverbération intégrée, égaliseur 3 bandes, boucle d'effets
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'eau, utiliser avec des prises de terre appropriées
Informations générales	Idéal pour les concerts et les répétitions, sonorité chaude et dynamique

FOIRE AUX QUESTIONS - HOT ROD DEVILLE FENDER

Pourquoi mon Fender Hot Rod DeVille ne s'allume pas ?

Vérifiez que l'amplificateur est correctement branché à une prise fonctionnelle et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Comment puis-je obtenir un son plus clair de mon Fender Hot Rod DeVille ?

Essayez de réduire le gain et d'augmenter le volume. Assurez-vous également que les réglages d'égalisation sont adaptés à votre style de jeu et à votre guitare.

Quel type de lampes utilise le Fender Hot Rod DeVille ?

Le Fender Hot Rod DeVille utilise des lampes 6L6 pour la section de puissance et des lampes 12AX7 pour la section de préampli.

Comment puis-je changer les lampes de mon Fender Hot Rod DeVille ?

Débranchez l'amplificateur et attendez qu'il refroidisse. Retirez le panneau arrière, déconnectez les lampes usées délicatement et remplacez-les par de nouvelles lampes en vous assurant qu'elles sont correctement insérées.

Mon Fender Hot Rod DeVille produit un bruit de fond. Que faire ?

Vérifiez vos câbles et vos connexions. Utilisez des câbles de haute qualité et assurez-vous qu'il n'y a pas de boucles de masse. Si le problème persiste, envisagez de faire vérifier l'amplificateur par un technicien.

Comment puis-je connecter des pédales d'effets à mon Fender Hot Rod DeVille ?

Connectez vos pédales d'effets entre la sortie de la guitare et l'entrée de l'amplificateur. Vous pouvez également utiliser la boucle d'effets si votre amplificateur en est équipé.

Quel est le poids du Fender Hot Rod DeVille ?

Le Fender Hot Rod DeVille pèse environ 25 kg.

Comment puis-je régler les tonalités sur mon Fender Hot Rod DeVille ?

Utilisez les réglages de l'égaliseur (basses, médiums, aigus) pour ajuster le son selon vos préférences. Expérimentez avec ces réglages en jouant pour trouver le son qui vous convient.

Est-ce que je peux utiliser mon Fender Hot Rod DeVille pour des concerts ?

Oui, le Fender Hot Rod DeVille est conçu pour des performances live et offre une puissance suffisante pour de petits à moyens concerts.

Quelle est la garantie du Fender Hot Rod DeVille ?

La garantie standard est généralement de 5 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions de garantie auprès de votre point de vente.

MODE D'EMPLOI HOT ROD DEVILLE FENDER

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de toute la documentation jointe au produit pour garantir une sécurité de fonctionnement. Δ Veuillez lire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les avertissements. Connectez le câble d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrière de l'amplificateur sous INPUT POWER. AVERTISSEMENT: Pour éviter l'endommagement de l'appareil, un départ d'incendie, ou un choc électrique, ne l'exposez jamais à l'humidité ou à la pluie. Débranchez le câble d'alimentation avant de nettoyer le boîtier de l'appareil (utiliser un chiffon légèrement humide). Attendez que l'appareil soit complètement sec avant de le rebrancher sur le secteur. Conservez au moins 15.25 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci. Il est conseillé d'entreposer cet appareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produisant de la chaleur. Cet appareil peut être équipé d'une prise polarisée (une fiche plus large que l'autre). C'est une garantie de sécurité. Si vous ne parvenez pas à insérer la prise dans la sortie, contactez un électricien pour qu'il remplace la sortie. Ne modifiez rien qui puisse supprimer les garanties de sécurité qu'offre cette prise. Veillez à ce que le câble d'alimentation ne soit pas coincé ou abrasi. Cet appareil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant. Le câble d'alimentation de cet appareil doit être débranché de la sortie lorsqu'il reste longtemps sans être utilisé ou en cas d'orage électrique. Les réparations et la maintenance de cet appareil doivent être effectuées par un personnel qualifié dans les cas suivants : le câble d'alimentation ou la prise sont endommagés; des objets sont tombés sur l'appareil, du liquide a été renversé dessus ou l'appareil a été exposé à la pluie; l'appareil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de l'amplificateur, ou encore le produit est tombé ou l'enceinte est endommagée. Ne placez aucun récipient rempli de liquide sur le produit. ATTENTION: Aucune maintenance ne doit être effectuée pour les pièces situées dans l'appareil. Les réparations et la maintenance doivent être exécutées uniquement par une personne qualifiée. Les niveaux sonores élevés émis par les systèmes d'amplificateur et haut-parleurs Fender® peuvent entraîner des lésions auditives durables. Faites attention lorsque vous régalez ou ajustez le volume lors de l'utilisation des appareils.

Le nouvel amplificateur Hot Rod™ DeVille/DeVille 212 allie la qualité supérieure Fender® au son Fender® mondialement reconnu.

Sortie de 60 watts sous 4 ou 8 (2 ou 4 DeVille 212) - Préamplificateur et amplificateur de puissance offrant une compression tactile et une distorsion riche en harmonies - Trois canaux variables offrant une gamme musicale incluant sons limpides et gain pratiquement illimité, alimentés par des tubes 12AX7 Fender® Groove Tubes™ - Les tubes de sortie sont des tubes GT6L6B FenderGroove Tubes™, testés pour satisfaire aux performances les plus élevées

• Pédale à deux boutons (incluse) permettant une sélection à distance des canaux Normal/Drive/More Drive
• PRISES JACK PREAMP OUT / POWER AMP IN pour les configurations d'effets, d'amplificateur, d'enregistrement ou de renforcement du son
• PRISE HAUT-PARLEUR EXTERNE permettant des connexions à des haut-parleurs supplémentaires
• Châssis renforcé et housse résistante en vinyle

Merci d'avoir besoin Fender

• Le son, la tradition et l'innovation - depuis 1946.

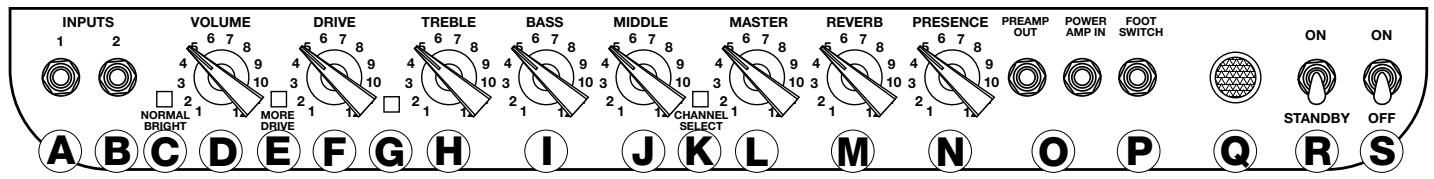

Fonctions du panneau

A. INPUT 1 - Prise de branchement pour la plupart des guitares. B. INPUT 2 - Prise de branchement pour des instruments préamplifiés/à soi élevée. Produit un gain (sensibilité) de 6 dB de moins que INPUT 1 si utilisé seul - les deux sorties sont identiques si elles sont simultanément utilisées. C. NORMAL/BRIGHT - Produit une gamme de hautes fréquences pour le canal Normal.

Normal

Bright

D. VOLUME - Permet de régler le volume du canal Normal. E. MORE DRIVE - Permet une suramplification du gain pour le canal Drive.

Drive

More Drive

F. DRIVE - Permet de régler le niveau du gain pour le canal Drive/More Drive. A combiner avec MASTER {L} pour régler le volume du canal Drive/More Drive.

Éteint Le canal Normal est actif

Jaune Le canal Drive est actif

Rouge Le canal More Drive est actif

H. TREBLE - Permet de régler les aigus.

I. BASS - Permet de régler les graves.

J. MIDDLE - Permet de régler les médiums.

Canal Normal

Canal Drive

L. MASTER - Règle le volume des canaux Drive/More Drive en combinaison avec DRIVE {F}. M. REVERB - Permet de régler le niveau de réverbération. N. PRESENCE - Permet de régler le son à un point donné du chemin du signal après le circuit de distortion pour une modélisation sonore unique de ultra haute fréquence.

(1) Effets Loop - Permet de raccorder la prise PREAMP OUT à l'entrée d'un appareil à effets et la sortie de l'appareil à effets à la prise POWER AMP IN. (2) Amplificateurs multiples Hot RodTM - Permet de raccorder la prise PREAMP OUT de l'unité principale à la prise POWER AMP IN de l'unité auxiliaire. Vous pouvez contrôler toutes les unités auxiliaires à partir de l'unité principale, excepté les commandes REVERB et PRESENCE qui demeurent actives sur chaque unité. (3) Enregistrement ou renforcement de son - Permet de raccorder la prise PREAMP OUT à la prise jack de l'équipement son.

Utilise des câbles standard avec des prises TS (Pointe-Nuque à manchon) pour les connexions. Les deux prises se situent devant les commandes Reverb et Presence dans le chemin du signal.

P. FOOTSWITCH (Incluse) - Branchez la pédale à cet emplacement pour permettre une sélection à distance des canaux Normal/Drive/More Drive. Lorsqu'elle est branchée, la pédale prime sur les potentiomètres correspondants. REMARQUE : un cable de raccordement non blindé de type haut-parleur est préférable à un cable coaxial pour guitare. Q. POWER INDICATOR - S'allume lorsque l'appareil est sous tension. Pour accéder à l'ampoule (de type T47) afin de la remplacer, dévissez le couvercle transparent rouge. R. STANDBY - Utilisez STANDBY au lieu de mettre l'appareil hors tension durant les courtes pauses pour éviter d'attendre que le tube ne chauffe lorsque vous recommencez à jouer. Utilisez STANDBY pendant 30 secondes lorsque vous mettez l'appareil sous tension pour la première fois. L'utilisation de ces procédures de veille permet de prolonger la durée de vie de vos tubes d'amplificateur. S. POWER SWITCH - Permet de mettre l'appareil sous et hors tension.

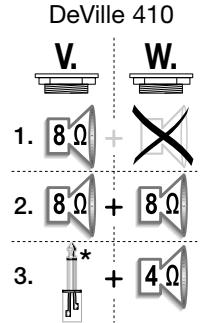

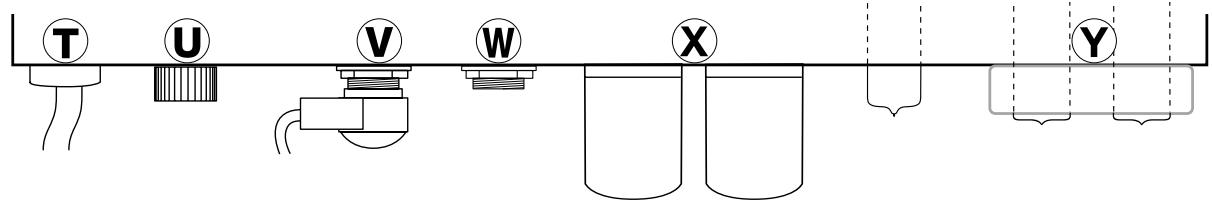

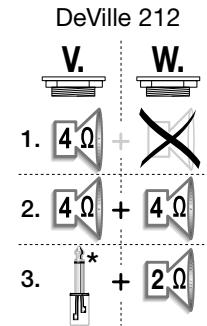

T. POWER CORD - Branchez le câble d'alimentation selon la tension et la fréquence indiquées sur le panneau arrière de l'appareil. U. FUSE - Ce fusible protège l'appareil des incidents électriques. Les fusibles de rechange doivent correspondre au type et à la caractéristique mentionnés sur le porte-fusible. Si les fusibles de l'amplificateur sautent régulièrement, faites-les tester dans un centre d'assistance Fender ®/agréé. V. MAIN SPEAKER - L'une des configurations suivantes de charge du haut-parleur (interne ou externe) doit toujours être branchée comme indiqué ci-dessous, lorsqu'il l'appareil est sous tension :

W. EXTERNAL SPEAKER – Cette prise est branchée parallèlement à la prise principale du haut-parleur et ne doit être utilisée qu'en combinaison avec un élément raccordé à la prise principale comme indiqué dans la description relative à MAIN SPEAKER ci-dessus. X. FENDER®/GROOVE TUBESTM GT6L6B - Les tubes de sortie de votre nouvel amplificateur Hot Rod™ DeVille ont été testés pour satisfaire aux performances les plus élevées. De plus, les paires sont signalées par des codes de couleur. Nous vous recommandons, lors du remplacement de ces tubes, de désirer de nouveaux tubes possédant des plaques signalétiques du même rouge, blanc ou bleu que les originaux. Dans le cas contraire, un ajustement du bias du tube peut s'avérer nécessaire. Reportez-vous aux spécifications ci-dessous pour connaître le code couleur du numéro de pièce souhaité. Y. PREAMP TUBE STABILIZER - Un stabilisateur anti-vibrations est installé autour des tubes du préamplificateur afin de réduire les effets microphoniques qui apparaissent avec le temps. Le stabilisateur peut être utilisé avec tous les tubes de préamplificateur compatibles avec l'amplificateur Hot.

*Insérez une fiche ouverte (aucun haut-parleur connecté) pour cette configuration.

Spécifications

TYPE: NUMÉROS DE PIECE :

ALIMENTATION ÉLECTRIQUE :

PUISSANCE DE SORTIE :

1/2 IMPÉDANCES D'ENTREE :

IMPEDANCE DE SORTIE DU

PREAMPLIFICATEUR :

SENSIBILITE D'ENTREE DE

L'amplificateur de puissance :

IMPÉDANCE D'ENTREE DE

L'AMPLIFICATEUR DE PUISSANCE :

TUBES :

*Plaque signaletique couleur :

Rouge = 1, blanc = 2, bleu = 3

FUSIBLES :

HAUT-PARLEUR :

PÉDALE : DIMENSIONS HAUTEUR : LARGEUR : PROFONDEUR :

POIDS :

PR 247

021-3201-000 (120 V, 60 Hz) États-Unis

021-3231-000 (240 V, 50 Hz) AUS

021-3241-000 (230 V, 50 Hz) RU

021-3261-000 (230 V, 50 Hz) EUR

021-3271-000 (100 V, 50/60 Hz) Japon

180W

60 W sous 8 Ω ou 4 Ω à 5 % DHT

1 MΩ / 136 kΩ

1,5 kS2 Max

200 mV pour l'émetteur

54 kΩ

Trois tubes Groove Fender GT12AX7 (099-4005-000)

Deux tubes Grove Fender GT6L6B (099-4401_02)

Fusible 3 A 250 V (versions 100 V et 120 V)

Fusible 1,6 A 250 V (versions 230 V et 240 V)

Quatre Fender 10 pouces, 8Ω, Modèle V 1030

Conception spéciale (048832)

2 boutons : Gain, Canal (050419)

59,7 cm (23,5 pouces)

59,7 cm (23,5 pouces)

26,7 cm (10,75 pouces)

22,5 kg (50 livres)

PR 247

021-3200-000 (120 V, 60 Hz) États-Unis

021-3230-000 (240 V, 50 Hz) AUS

021-3240-000 (230 V, 50 Hz) RU

021-3260-000 (230 V, 50 Hz) EUR

021-3270-000 (100 V, 50/60 Hz) Japon

180W

60 W sous 4 Ω ou 2 Ω à 5 % DHT

1 MΩ / 136 kΩ

1,5 kS2 Max

200 mV pour l'émetteur

54 kΩ

Trois tubes Groove Fender 12AX7A (099-4005-000)

Deux tubes Grove Fender GT6L6B (099-4401_02)

Fusible 3 A 250 V (versions 100 V et 120 V)

Fusible 1,6 A 250 V (versions 230 V et 240 V)

Deux rééditions Fender 12 pouces, 8 Ω

Gold Label (037617)

2 boutons : Gain, Canal (050419)

53,3 cm (21 pouces)

61,6 cm (24,25 pouces)

27,3 cm (10,75 pouces)

24,2 kg (53,5 livres)
