Intitulé	Valeur / Description
Type de produit	Routeur ADSL 4 ports Ethernet
Normes de réseau	IEEE 802.3, IEEE 802.3u
Vitesse de transmission	Jusqu'à 54 Mbps (802.11g)
Ports Ethernet	4 ports 10/100 Mbps
Connectivité sans fil	Wi-Fi 802.11b/g
Alimentation électrique	Adaptateur secteur 12V DC
Dimensions approximatives	200 x 150 x 30 mm
Poids	500 g
Fonctions principales	Partage de connexion Internet, pare-feu, NAT, DHCP
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour pièces
Sécurité	WEP, WPA, WPA2, filtrage d'adresses MAC
Compatibilités	Compatible avec la plupart des FAI et systèmes d'exploitation
Informations générales	Idéal pour les petites entreprises et les utilisateurs domestiques

FOIRE AUX QUESTIONS - P-660H ZYXEL

Comment réinitialiser le routeur ZYXEL P-660H aux paramètres d'usine ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent, puis relâchez-le.

Que faire si je ne peux pas accéder à l'interface web du routeur ?

Assurez-vous que votre ordinateur est connecté au routeur via un câble Ethernet ou via Wi-Fi. Ensuite, ouvrez un navigateur et entrez l'adresse IP par défaut du routeur, qui est généralement 192.168.1.1.

Comment changer le mot de passe Wi-Fi sur le ZYXEL P-660H ?

Connectez-vous à l'interface web du routeur, allez dans la section 'Configuration sans fil' et modifiez le champ 'Clé de sécurité' ou 'Mot de passe' selon vos besoins. N'oubliez pas de sauvegarder les modifications.

Pourquoi ma connexion Internet est-elle lente ?

Vérifiez si d'autres appareils utilisent beaucoup de bande passante, comme le streaming vidéo ou les téléchargements. Redémarrez également le routeur et vérifiez si le firmware est à jour.

Comment mettre à jour le firmware du ZYXEL P-660H ?

Connectez-vous à l'interface web, allez dans la section 'Maintenance' puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de ZYXEL et suivez les instructions pour l'installer.

Quel est le mot de passe par défaut du routeur ZYXEL P-660H ?

Le mot de passe par défaut est généralement '1234'. Si cela ne fonctionne pas, il se peut que le mot de passe ait été changé, dans ce cas, réinitialisez le routeur.

Comment configurer un réseau invité sur le ZYXEL P-660H ?

Accédez à l'interface web, allez dans 'Configuration sans fil' et activez l'option 'Réseau invité'. Configurez les paramètres souhaités et sauvegardez les modifications.

Mon routeur ne se connecte pas à Internet, que faire ?

Vérifiez les câbles de connexion et assurez-vous que votre modem fonctionne correctement. Redémarrez le routeur et le modem. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment sécuriser mon réseau Wi-Fi sur le ZYXEL P-660H ?

Utilisez le chiffrement WPA2 pour votre réseau sans fil et choisissez un mot de passe fort. Changez également le nom du réseau (SSID) pour éviter d'utiliser le nom par défaut.

Comment voir les appareils connectés à mon routeur ZYXEL P-660H ?

Connectez-vous à l'interface web, allez dans la section 'Statut' ou 'Liste des clients', où vous pourrez voir tous les appareils connectés au réseau.

Que faire si le signal Wi-Fi est faible ?

Essayez de repositionner le routeur dans un endroit central de votre maison, loin des murs épais et des appareils électroniques. Pensez également à utiliser un répéteur Wi-Fi pour étendre la couverture.

MODE D'EMPLOI P-660H ZYXEL

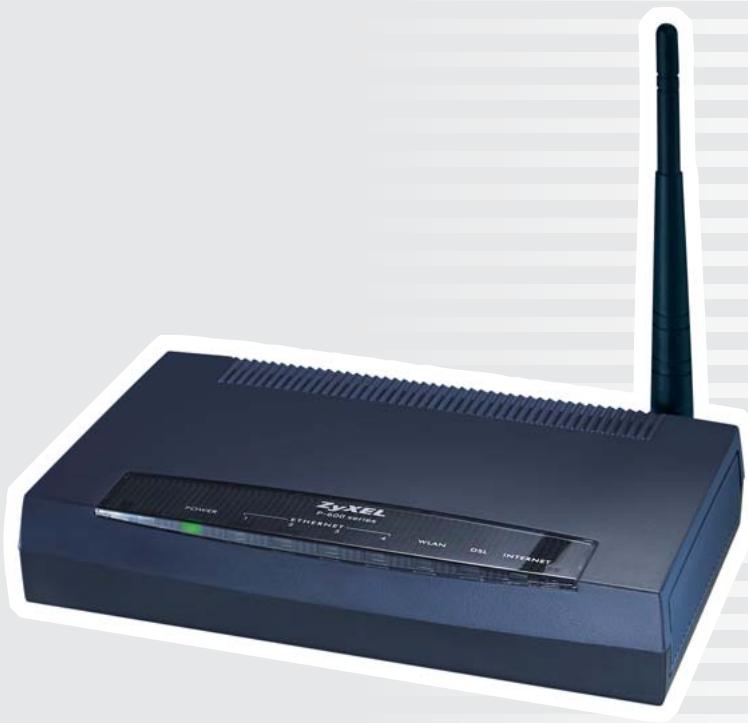

Guide d'installation

Modem/Routeur ADSL/ADSL2+

ZyXEL P-660H/HW

© Tous droits réservés 2006, ZyXEL France SARL

Vers. 1.0/1106 P-660H/HW-D1

Sous réserve de modifications ou d'erreurs.

Chère cliente, cher client

Raccordement du routeur

Nous vous remercions d'avoir besoin un produit ZyXEL.

Ce guide vous aider à installer rapidement votre routeur ADSL ZyXEL. Veuillez tener compte des consignes suivantes :

• Suivez les instructions du guide d'installation N'allumez le routeur que quand le guide vous l'indique.
• Le routeur est préconfigured en tant que serveur DHCP et dispose par défaut de l'adresse IP 192.168.1.1. Pour l'installation, la configuration réseau de votre ordinateur doit être paramétrée de sorte que l'ordinateur recoive automatiquement une adresse IP (client DHCP). Si vous ne connaissiez pas le paramétrage de votre ordinateur, rendez-vous à la section Vérifier le paramétrage réseau.

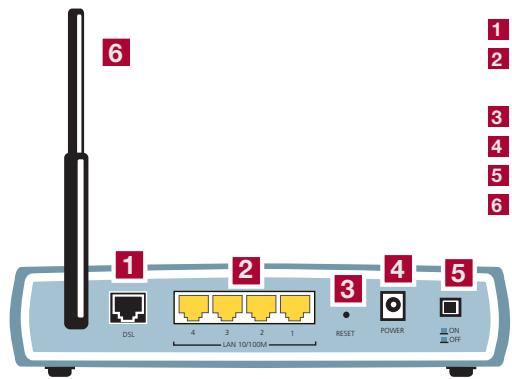

Connexions Matérielles

1 Raccordement RJ-11 cable ADSL (WAN)
2 Raccordements RJ-45 réseau (LAN); auto-négociation cross-over
3 Bouton Reset
4 Raccordement bloc-secteur
5 Bouton marche/arrêt
6 Antenne (P-660HW单单)

Contenu du coffret :

A Cable de raccordement Ethernet RJ-45
B Câble RJ-11 pour raccordement téléphonique ADSL
C Bloc-secteur
CD ZyXEL avec guide d'installation
E Filtre ADSL

A

B

C

D

E

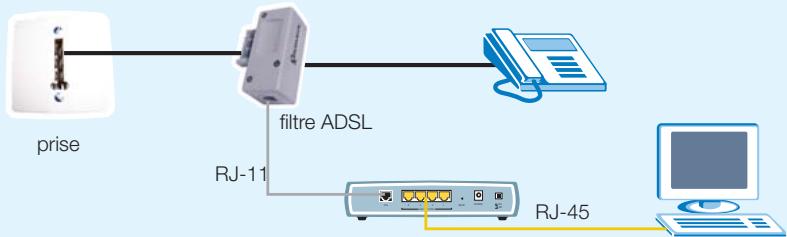

1. Connectez le contrôle ADSL fourni à votre prise téléphonique. Raccordez le cordon téléphonique (RJ-11) fourni au contrôle ADSL et au routeur, comme indiqué sur le schéma suivant :

2. Utilisez le cable RJ-45 fourni pour raccarder vo-.
   tre ordinateur au routeur.

3. Raccordez le routeur à une prise électriche via l'adaptateur d'alimentation fourni.

4. Appuyez sur le bouton d'alimentation pourmetre en route le routeur. Observe les voyants surla face avant du boitier.

Configuration de l'accès à Internet

Configuration

de l'accès à Internet

Assistant de configuration pour la configuration Internet et du réseau sans fil

Mettez le routeur en route et attendez que le voyant DSL soit allumé fixe. Si levoyant DSL n'arrête pas de clignoter ou ne s'allume pas du tout, vérifie que les cables soient connectés comme l'indique la section Connexions matérielles et rendez-vous à la section Dépannage à la fin de ce guide.

Lancez votre navigateur Internet (par ex. Internet Explorer).

Lors de la configuration initiale ou après une réinitialisation, vous étés menés automatiquement sur la fenêtre login du routeur. Vous pouvez également taper directement l'adresse IP du routeur (par défaut 192.168.1.1) dans le barre d'adresse.

Tapez le mot de passer par défaut du routeur qui est 1234. Cliquez ensuite sur Login.

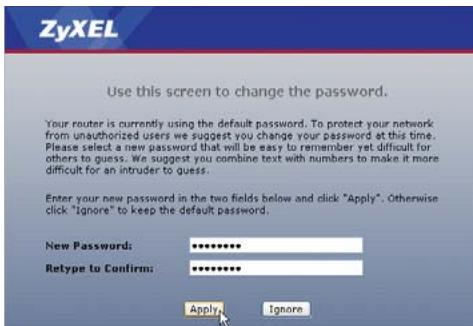

A ce stade, il vous est conseilé de changer le mot de passer pour des raisons de sécurité. Choisissez un nouveau mot de passer et rentrez-le dans le premier champ puis confirmez-le en le retapant dans le deuxième champ. Cliquez ensuite sur Apply.

Ensuite, vous devez à nouveau vous authenticate. Pour ce faire, utilisez votre nouveau mot de passer.

Pour que l'assistant vous guide durant l'installation, choisissez Go to Wizard setup et cliquez sur Apply.

Page d'accueil de l'assistant d'installation

Vou puez Maintenant passer à la langue française. Cliquez ensuite sur INSTALLATION INTERNET (/SANS FIL) pour continuer la configuration.

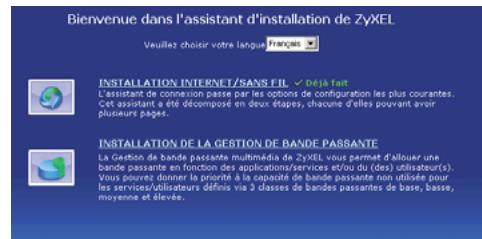

Bienvenue dans l'assistant d'installation de ZyXEL

Veuillez choosee voire langues Francais

Francis

Anglia

francs

INSTALLATION INTERNET/SANS PTC

L'assistant:

Cet assistant a ete decompose en deux ellapes, cachune d'elles pouvant aoir

INSTALLATION DE LA GESTION DE BANDE PASSANTE

La Gestion de bande passante multimedia de ZyXEL vous permet d'allouer une

bande passante en fonction des applications/services et/ou du (des) utilisateurs(s). News发言人: la sensibilité de la sensibilité de la bande passante est générale.

vous puvez confier la promesse de la capacité de banque passante non quise pourles services d'utilisseurs définis aux classes de banques passantes de base, basie.

10.3.3.1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

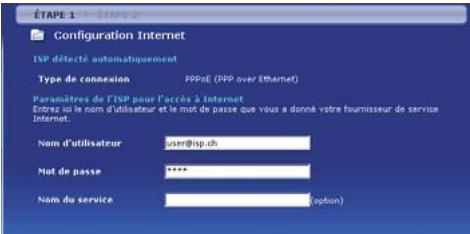

Etape 1 - Configuration Internet

Le routeur va détecter automatiquement les Paramètres de votre ligne.

Tapez dans les champs concernés le nom d'utilisateur et le mot de passer que vous avez reçus de votre fournisseur d'accès Internet (FAI). Cliquez ensuite sur Appliquer pour confirmer les données. Laisser le champ nom du service vide. Si les données sont fausses, l'assistant affiche à nouveau la page d'inscription.

Si I'authentification a reussi, levoyant Internet s'allume vert fixe.

P-660H Routeur sans réseau sans fil

Félicitations! La configuration est terminée. Vous avez configuré l'accès à Internet et attribué un mot de passerse sécurisé au routeur. Cliquez sur Suivant pour fermer l'assistant Internet.

P-660HW Routeur avec réseau sans fil

Votre routeur étant équipé de la fonction sans fil, il vous est conseilé de configurer le réseau sans fil pour des raisons de sécurité. Pour ce faire, cliquez sur Suivant.

Configuration du réseau sans fil

Gestion de la bande passante

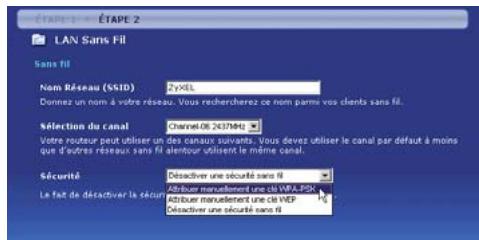

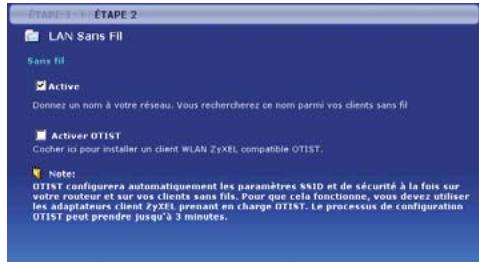

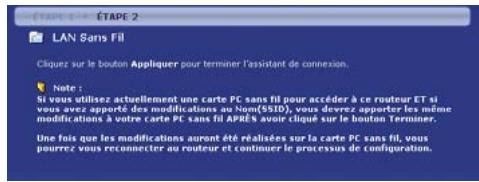

Etape 2 - LAN sans Fil

Seulement pour routeur avec réseau sans fil

Si vous n'avez pas actuellément besoin du réseau sans fil, décochez Active et cliquez sur Quitter pour terminer la configuration.

Si vous disposez d'un adaptateur sans fil compatible OTIST, vous pouvez générer automatique une clé WPA sécurisée. Pour ce faire, cochez la case Activer OTIST.

Tapez un nom pour votre réseau sans fil.
Choisissez sous Sécurité l'options WPA-PSK.
Si vous ordinateur ne supporte pas encore WPA, choisissez WEP.

Dans le champ Clé pré-partagée, tapez une clé de votrechoix entre 8 et 63 caractères. Vous pouvez utiliser les caractères 0-9,a-z et A-Z. Cliquez ensuite sur Appliquer pour terminer l'installation.

Felicitations! La configuration de votre routedeur est terminée.

Vouavesz configuré l'accès à Internet, attribué un mot de passase sécurisé au routeur et activé le cryptage de votre réseau sans fil.

En général, l'utiliseur remarque à peine quand le téléchargement d'un grand fichier est ralenti. Par contre, c'est génant si une conversation voix sur IP (VoIP) est alterée par une bande passante trop limitée. La gestion de la bande passante media permet de réserver la bande passante pour certaines applications et services. Il est donc possible d'attribuer une priorité plus élevé au traffic

VoIP par rapport au traffic pour la navigation sur Internet ou le téléchargement de fichiers.

Veuiliez noter que la fonction de la gestion de la bande passante ne tient pas compte des services non définis et ne peut donc pas les traiter de manière priorisée. Dans l'installation avancée, vous avez la possibilité d'étabir vous-même des règles pour des nouveaux services.

Ouvrez la page principale de l'assistant d'installation et lancez l'INSTALLATION DE LA GESTION DE LA BANDE PASSANTE.

Choisissez l'option Actif et cliquez sur Suivant pour continuer.

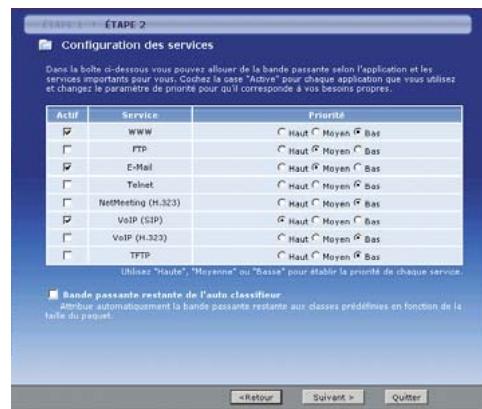

Choisissez les Services dont vous pouze tener compte dans la gestion de la bande passante et cliquez sur Suivant. Fermez l'assistant sur la page suivante en cliquant sur Quitter.

Dans le menu Avancé/Gestion BM vous pouvez éoperator ou désactiver les services. Sur l'écran, vous voyagez la bande passante des règles activités.

Configurationdu client sans fil

Vérifier le paramétrage réseau

La configuration de la connexion sans fil de vo-.
tre ordinateur ou portable peut varier selon le
fournisseur. L'exemple suivant se refere a l'outil

de configuration intégré de Windows XP avec Service Pack 2.

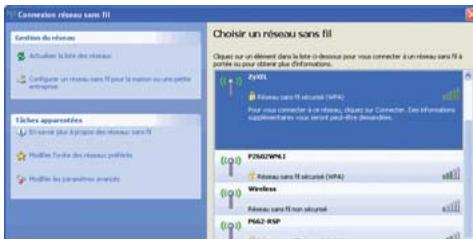

Dans le menu Demarrer/Paramétres/Connexions réseau, double-cliquez sur le symbole de votre Connexion réseau sans fil.

Cliquez sur Actualiser la liste des réseaux.
Choisissez dans la liste votre réseau sans fil et cliquez sur Connecter.

Entrez la clé réseau que vous avez attribuée au routeur et cliquez sur Connexion.

Si les clés du routeur et du client sont identiques, la connexion est établie.

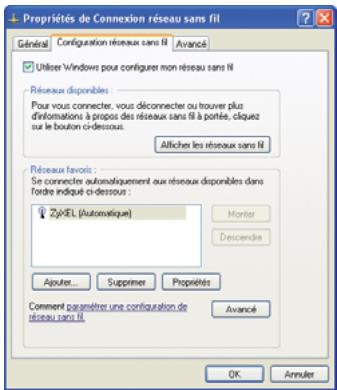

Dans le menu Modifier les propriétés avances et Configuration reseaux sans fil, vous pouvez désirier sous Réseaux favors que le client se connecte automatiquement à votre réseau sans fil lors du prochain démarriage. Pour ce faire, assurez-vous que votre réseau soit mentionné en première position ou effacez de la liste tous les réseaux dont vous n'avez pas besoin.

Les étapes suivantes ne sont nécessaires que si vous ordinateur n'a pas pu étabir une connexion vers le routeur. Elles décrivent comment rétabrir le réglage d'origine pour pouvoir obtenir automatiquement une adresse IP.

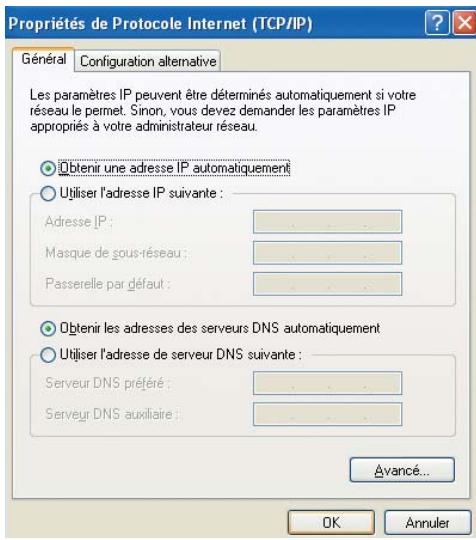

Windows 95, 98, 98SE, ME Windows 2000, 2003, XP

Accedez via le panneau de configuration aux paramétres réseau. Choisissez le protocole TCP/IP et cliquez ensuite sur Propriétés.

Assurez-vous que les options Obtenir automatique une adresse IP et Obtenir les adresses des serveurs DNS automatique soient cochées.

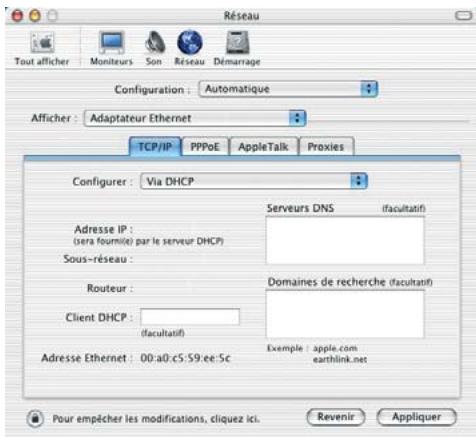

Mac OS X

Ouvrez le panneau de configuration et choisissez Recess. Cliquez sur l'onglet TCP/ IP et choisissez la methode de configuration DHCP.

NAT / Réacheminement de port

Pare-feu

Votre routeur est équipé d'un pare-feu Stateful Packet Inspection et propose donc une sécurité très élevée. Les attaques venant de l'Internet sont bloquées et le routeur ne transmet que les données que l'utilisateur a demandées. Pour qu'il soit par ex. aussi possible d'établier une connexe, il est important et peut être utilisés en cas de l'oulement de l'@

xion vers son serveur Web à partir de l'Internet, il faut configurer le routeur. Les services sont identifiés à l'aide des ports. Les règes de réacheminement de port et les règles pare-feu définissent quelles données peuvent traverser le pare-feu et être transmises à l'ordinateur.

Static DHCP - adresse IP statique

Pour que l'ordinateur avec les services serveur dispose toujours de la même adresse IP, vous pouvez insérer dans le menu Réseau/LAN dans l'onglet Liste DHCP clients l'adresse IP et MAC.

Si l'ordinateur est déjà listed, il suffit de cocher la case Réservé.

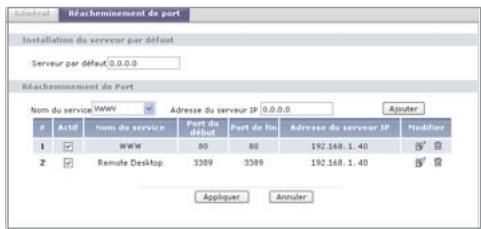

NAT - réacheminement de port

Dans le menu, cliquez sur Réseau/NAT. Dans l'onglet Réacheminement de port (Port Forwarding), vous pouvezCHOISIR le service qui doit etre transmis. Pour un serveur Web,choisissez WWW,insérez l'adresse IP de votre serveur et cliquez sur Ajouter.

Vou puez définir vous-même les services qui ne sont pas prédéfinis via le nom du service User define. Donnez un nom à la règle et entrez les ports qui doivent être transmis sur l'ordinateur avec le service correspondant.

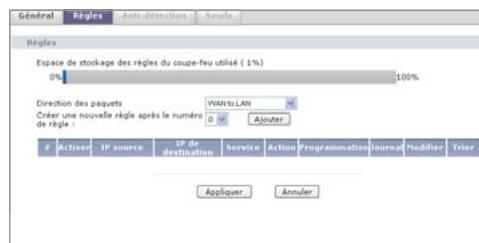

Pare-feu - ouvrir les ports

Pour que le pare-feu ne bloque pas la transmission des données, il faut le configurer de la manière suivante : sélectionnez Sécurité/Pare-feu et cliquez sur l'onglet Règles. Pour notre serveur Web,CHOISSEZ LA direction WAN to LAN (Internet vers le réseau local) et cliquez ensuite sur Ajouter.

Allez sur Service, choisissez HTTP(TCP:80) et cliquez à nouveau sur Ajouter. Supprimez les deux valeurs prédéfines Any(UDP) et Any(TCP). En cliquant sur Appliquer, les règles sont activées.

Pour définiter vos propres services, cliquez sur Editor les services personnalisés. Pour le Remote Desktop de Windows, vous pouze taper un nom et le port de fin 3389. Vous pouvez ensuite ajouter cette rècle de la même manière que la rècle du serveur Web.

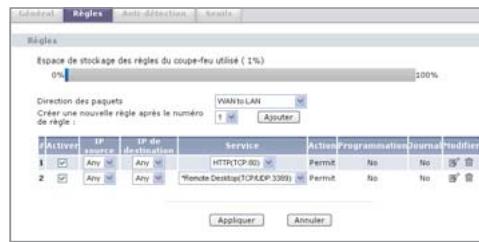

Selectionnez WAN to LAN dans l'onglet Regles pour obtenir la liste des services qui sont transmis de l'Internet au réseau local.

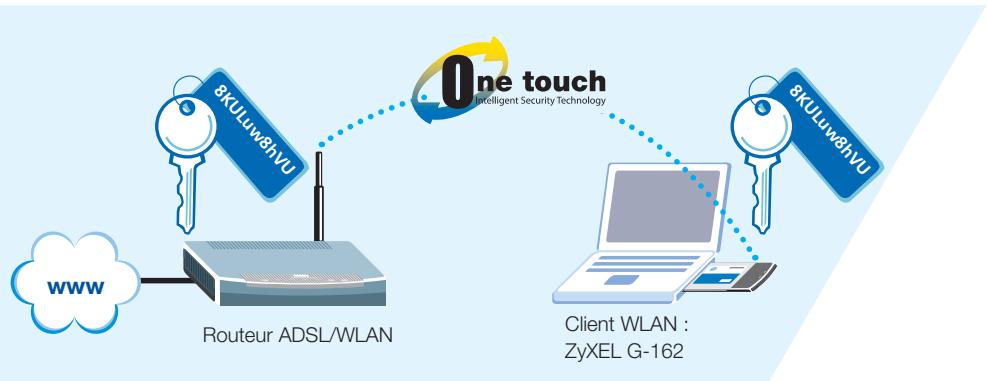

OTIST - One Touch Intelligent Security Technology

Activer OTIST sur le client

Votre routeur P-660HW supporte la fonction OTIST, un processus automatique permettant une installation simplifiée des paramètres de sécurité LAN sans fil. Le routeur transmet alors automatiquement les paramètres de sécurité nécessaires pour le cryptage WPA PSK sur le client LAN sans fil.

Les clients ne supportant pas OTIST peuvent également être utilisés. L'utilisateur transfère alors manuellement, commeAAParavant,lacléWPA sur le client.

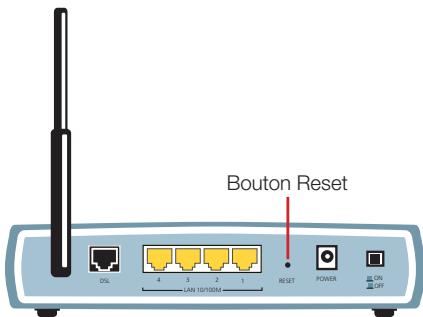

Activer OTIST sur le routeur ADSL/WLAN

Pour activer le processus OTIST, appuyez pendant environ 2 secondes sur le bouton Reset. Si la clé WPA n'a pas encore eté définie, le routeur la généralement automatiquement.

Pendant 3 minutes, le routeurcherche des clients pouvant s'announcer via OTIST. D'émarrez maintenant le processus OTIST sur le client.

Remarques :

• Pour connecter d'autres clients ultérieurement, vous pouze activer le processus en appuyant sur le bouton Reset et les paramètres de sécurité seront transférés.
• N'appuyez pas trop longtemps sur le bouton Reset, car après 7 secondes, le P-660HW réinitialise tous les paramètres et redémarre en paramétrage d'usine.
• Vous pouvez démarrer OTIST sur le client et le routeur dans n'importe quel ordre.

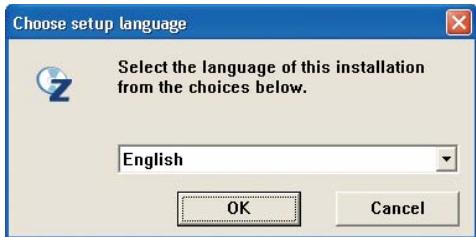

L'assistant de configuration est multilingue. Veuillez désir voir cette langue.

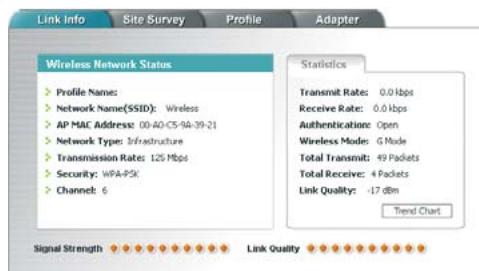

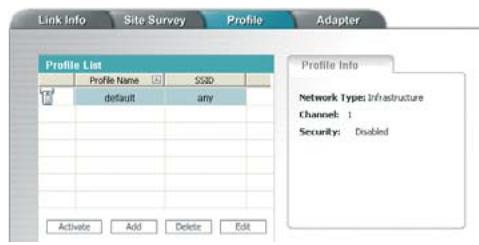

Sur l'onglet Profil du programme d'adaptation LAN sans fil, laissez le Nom Profil sur default.

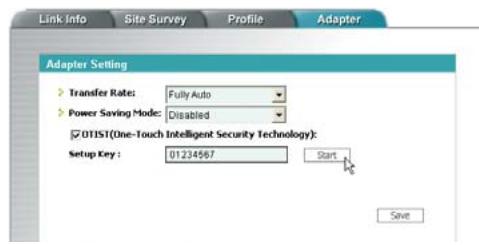

Sur l'onglet Adaptateur, activez l'options OTIST. En appuyant sur Demarrer (Start), le processus de synchronisation demarre.

Le processus dure environ 3 minutes et dépend du temps paramétré sur le P-660HW.

Les paramètres de connexion du client sont maintainant sécurisés.

Les paramètres de connexion du client sont maintainant sécurisés.

Dépannage

Contacts

Levoyant DSL ne s'allume pas.

Vérifie que le cable entre le port ADSL du routeur et la prise téléphonique (ou séparateur pour le RNIS) soit bien branché.
Sinon, adressé-vous à votre FAI (fournisseur d'accès Internet).

Comment puis-je vérifier l'adresse IP que le routeur a attribuée à mon ordinateur?

Assurez-vous que le routeur est bien allumé, puis mettez en marche votre ordinateur. Choisissez le menu Demarrer puis Exécuter, tapez command et puis ipconif, la configuration TCP/IP de votre ordinateur sera alors affichée. Si le champ Adresse IP montre 0.0.0.0. ou 169.x.x.x, vérifie le câblage et le paramétrage réseau de votre ordinateur.

Je n'arrive pas à acceder à l'interface de mon routeur.
Vérifie que le port Ethernet de votre ordinateur et le port LAN du routeur sont reliés au même réseau Ethernet. Levoyant LAN correspondant doit être allumé.

Quel est le mot de passer de mon routeur?

Le mot de passer par défaut est 1234. Veillez à modifier le mot de passer après l'installation de manière à obtenir une combinaison sère.

Comment puis-je returner en paramétrage d'usine ?

Appuyez pendant au moins 10 secondes sur le bouton Reset au dos de votre routeur ADSL.

Puis-jeMETTARNiveaulerouteurvitelechéargement d'un microprogramme depuis le site Web de ZyXEL?

1. Connectez-vous au site www.zyxel.fr et téléchargez le microprogramme sur votre oridnateur local.
2. Vous pouvezmettre a niveaile le microprogramme viale GUI Web.A ce sujet,veuiliezyou referrer au guide d'utilisation surle CD).

Combien de filtres peuvent etre utilisés pour un raccordement analogue?

Le raccordement analogique est prévu pour quatre filtres au maximum. La plupart du temps, il est toutfois possible d'utiliser un nombre supérieur de filtres.

Quand j'essaye d'acceder à un site Web, la fenetre d'accès Windows apparait à chaque fois.

Ouvrez dans le Panneau de configuration les Options Internet. Choisissez ensuite sous Connexions l'option Ne jamais établit de connexion.

La connexion sans fil ne fonctionne pas.

Si vous ne parvenez pas à étabir une connexion à proximé directe du réseau, contrôle les paramètres de sécurité des deux côts. Entrez les clés (WEP-Key, WPA Pre-Shared Key) une nouvelle fois. Si la connexion ne fonctionne toujours pas, désactivez les paramètres de sécurité et reactivez-les ensuite.

Comment puis-je améliorer la portée du LAN sans fil ?

La portée est fortement influencée par le milieu environnant. Les murs et revêtements métalliques peuvent brouiller les signaux radio. Afin d'améliorer la portée, nous vous recommendons de changer l'emplacement de votre routeur. Un déplacement minime peut déjà améliorer nettement le signal. D'autres systèmes radio dans le milieu environnant direct peuvent utiliser les mêmes fréquences radio. Testez aussi la qualité signal du signal des différents canaux de transmission.

Pourquoi le client ne parvient-il pas à se connecter au routeur bien que j'aie démarré OTIST plusieurs fois sur le routeur?

La fonction OTIST doit être activée en l'espace de trois minutes sur le routeur et le client.

Le processus OTIST s'exécute sur le routeur et le client. Néanmoins, la connexion LAN sans fil n'est pas établie.

Pourquoi?

Assurez-vous que le routeur et le client utilise la même clé OTIST. Si la connexion OTIST ne fonctionne toujours pas, essayez d'établier une connexion normale et non cryptée. Réactivé ensuite la fonction OTIST.

Pourquoi l'accès Internet ne fonctionne-t-il plus du tout après avoir démarré OTIST via le bouton Reset ?

Si vous appuyez trop longtemps sur le bouton Reset (> 7 secondes), le routeur se réinitialise et reprend les paramètres initiaux. Vérifiez les codes d'accès nécessaires pour l'inscription auprès du fournisseur.

Quels adaptateurs Wifi supportent la fonction OTIST ?

ZyXEL G-220,cle USB WLAN 54 Mbps

ZyXEL G-220F, clé USB WLAN 54 Mbps

ZyXEL G-302v3, carte PCI WLAN 54 Mbps

ZyXEL G-170S, adaptateur cardbus LAN sans fil 108 Mbps

ZyXEL G-270S, adaptateur USB 2.0 WLAN 108 Mbps

ZyXEL AG-225H

Sur le site internet à l'adresse suivante : http://www.zyxel.fr

La base de connaissance ou vous trouvrez de nombreuses informations techniques sur les problèmes rencontres, leurs résolutions. A l'adresse suivante : http://support2.zyxel.fr

Le forum : http://www.zyxel.fr/forum

La hotline de notre support : téléphone au 08.92.69.26.10 (0,34 EUR/min)

Le support par email à: [e-mail]
