Type de produit	Lave-vaisselle
Marque	FRIAC
Modèle	W600
Profondeur	845 mm
Pression d'eau requise	0,5 – 10,0 kg/cm²
Alimentation électrique	230 V – 16 A – 2350 W
Type de raccordement eau	Eau froide uniquement
Hauteur maximale de vidange	80 cm (sans prolongement) ou 50 cm (avec prolongement)
Capacité du réservoir de produit de rinçage	150 cm³ (environ 50 cycles)
Nombre de programmes de lavage	6
Adoucisseur d'eau	Oui, avec réservoir à sel
Filtres	Filtre amovible, grille mobile, filtre extérieur, filtre d'arrivée d'eau
Bras de lavage	Supérieur et inférieur, amovibles pour nettoyage
Panier supérieur	Réglable en hauteur (deux rangées de roulettes)
Matériaux déconseillés au lavage	Cuivre, aluminium anodisé, manches en bois/corne, porcelaine fragile, verre/plastique non résistant à la chaleur

FOIRE AUX QUESTIONS - W600 FRIAC

Comment régler l'adoucisseur d'eau sur le FRIAC W600 ?

Avant la mise en service, utilisez la bande-test jointe pour mesurer la dureté de l'eau. Réglez ensuite le dispositif de régénération selon la figure 8a. Si l'eau est très douce, placez le repère du réservoir à sel sur la position (-) (figure 8b).

Comment remplir le réservoir de sel régénérant ?

Avant le premier usage, dévissez le bouchon du réservoir (situé au fond de la cuve), remplissez-le de sel jusqu'à l'anneau, nettoyez le filtre et revissez. L'eau qui déborde est normale. Effectuez le remplissage au début d'un cycle de lavage.

Comment régler la quantité de produit de rinçage ?

Actionnez le levier-repère situé à l'intérieur du réservoir de rinçage pour choisir un dosage (1 = minimum). Si la vaisselle reste opaque après lavage, augmentez la quantité progressivement.

Que faire si la vaisselle présente des taches de calcaire ?

Vérifiez que le réservoir de sel est assez rempli et que le dosage de produit de rinçage est suffisant. Si le problème persiste, augmentez la quantité de produit de rinçage ou effectuez un programme de régénération du sel.

Comment nettoyer les bras de lavage ?

Démontez les bras : la douche supérieure se dévisse (écrou strié), la douche inférieure se tire vers le haut. Nettoyez les gicleurs sous un jet d'eau et remontez.

Comment nettoyer le groupe filtre ?

Après chaque lavage, retirez le petit panier, puis la grille mobile, puis le filtre extérieur (fig. 15-17). Nettoyez soigneusement chaque élément sous l'eau courante. Un filtre encrassé nuit au fonctionnement de l'appareil.

Pourquoi le voyant de sel reste-t-il allumé après avoir ajouté du sel ?

Le voyant reste allumé pendant un cycle complet après l'ajout de sel. Il s'éteindra automatiquement au cycle suivant. C'est normal.

Quels sont les programmes de lavage disponibles ?

Le lave-vaisselle propose 6 programmes : 1) Prélavage à froid, 2) Lavage à 65°C avec prélavage, 3) Lavage à 45°C avec prélavage, 4) Rinçages, 5) Lavage rapide avec prélavage à 45°C ou 65°C, 6) Lavage rapide sans prélavage à 45°C ou 65°C. Sélectionnez le programme à l'aide du bouton rotatif (fig. 18).

Peut-on laver des objets en aluminium ou en cuivre ?

Non, il est déconseillé de laver des objets en cuivre, aluminium anodisé, couverts avec manche en bois ou en corne, porcelaine fragile, verre ou plastique ne résistant pas à la chaleur. Testez un échantillon pour la porcelaine décorée.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la fiche est branchée, que la touche marche/arrêt est enfoncée, que le robinet d'eau est ouvert, que le filtre d'arrivée d'eau n'est pas obstrué, et que le tuyau de vidange n'est pas plié. Consultez également les fusibles de l'installation.

MODE D'EMPLOI W600 FRIAC

Profondeur avec le dessus : 845 mm

Hauteur avec le dessus 12

Capacité (pour couverts-type)

Pression de l'installation hydraulique 5

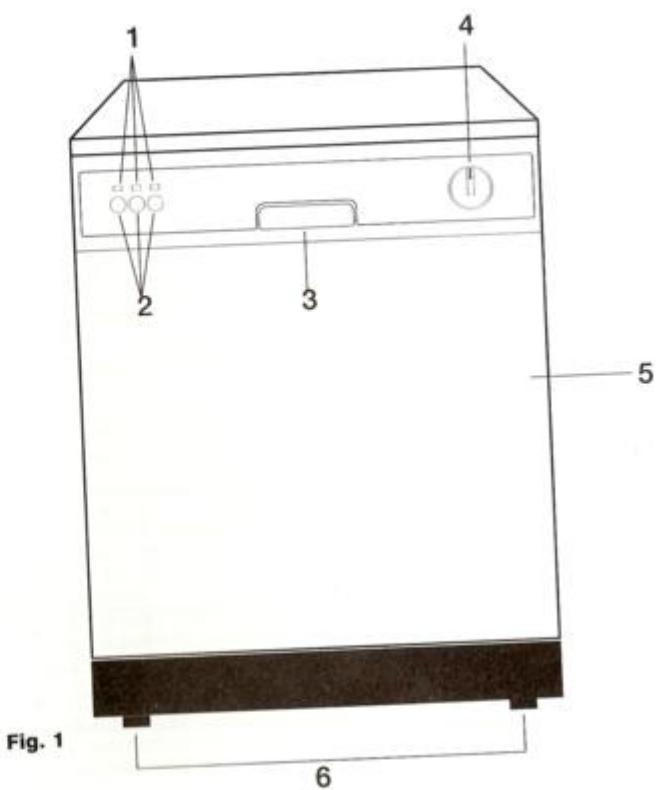

1-Voyant 2-Touche 3-Poignée d'ouverture de portes 4-Bouton pour le choix des programmes de lavage 5-Porte 6-Pieds réglables

A-Cable d'alimentation B-Tuyau d'arrivée d'eau C-Tuyau de vidange D-Panier supérieur réglable en hauteur E-Panier inférieur transformable F - Bras de lavage inférieur et supérieur

G-Compartiment à sel H - Filtre amovible L- Compartiment à produit lessiviel et rinçage L - Plaque signalétique M-Gauche de fermeture de porte

Fig. 2

Fig. 3

Installation

Enlever le carton extérieur, les renforts aux coins et le sachet plastique, enlever les éléments d'ancreage des paniers. Ouvrir la porte du lave-vaiselle 3 (Fig. 1) et enlever les éléments d'ancreage des paniers. Placer la machine à l'endroit choisi. La machine peut être juxtaposée aux meubles adjacents ou à la paroi. Le lave-vaisselle est équipé de tuyaux, pour l'alimentation et la vidange de l'eau (Fig. 2) pouvant être orientés vers la droite ou vers la gauche (Fig. 4-5).

Nivellement

Une fois la machine positionnée, vérifier si nécessaire, au regard de la machine. Mettre à niveau, de manière à ce qu'elle se trouve en position horizontale (erreur maximum - 2 degrees). Un bon nivellement assurera un correct fonctionnement de la machine. Une fois l'appareil mis à niveau.

Fig. 4

Fig. 5

Branchement idraulique

En cas de branchement sur des tuyauteries neuves ou non utilisées depuis longtemps, faire couler l'eau afin d'éliminer d'éventuels dépôts de rouille ou salissure.

• S'assurer que la pression dans votre circuit d'alimentation d'eau soit comprise entre: 0,5 et 10,0 kgs par cm².
• Ne jamais brancher votre appareil sur une arrivée d'eau chaude.

Le tuyau (C) fourni avec la machine permet le raccord à un robinet filtre 3/4".

Avant de visser le tuyau au robinet (A), placer entre les deux le filtre (B), fourni également.

Fig. 6

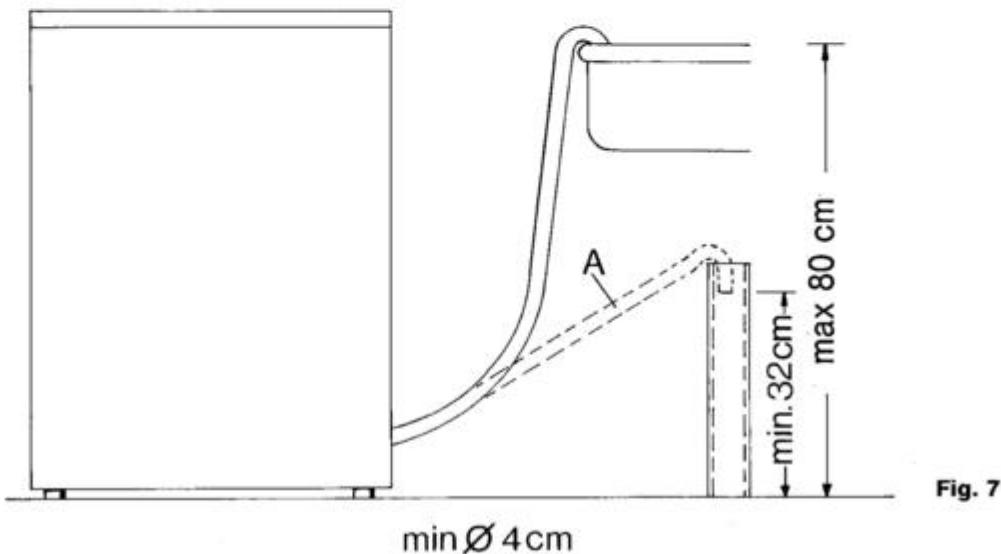

Branchement du TUYAU de vidange

Le tuyau (A) fourni avec l'appareil a une extrémité recourbée qui peut être soit accrochée au bord d'un évier, soit enfilée dans un conduit d'évacuation, dans ce dernier cas, il est recommandé d'avoir un siphon antiodeurs.

• Le tuyau de vidange ne doit pas être plié afin d'éviter la formation d'entrenglements.
• L'extrémité du tuyau par rapport au plan d'appui du lave-vaisselle doit être placée à une hauteur comprise entre 80 et 32 cm.
• En cas l'extrémité du tuyau ne doit être plongée dans l'eau.
• Dans le cas de raccordement sur un conduit d'évacuation, le diamètre interne du conduit doit être d'au moins 4 cm.
• Le prolongement éventuel du tuyau de vidange ne doit pas exceeder 1 m, de plus la longueur rajoutée devra avoir un diamètre interne identique. Dans ce cas, la hauteur maximum à laquelle on peut placer l'extrémité du tuyau est de 50 cm.

Branchement electrique

Le raccordement doit être fait obligatoirement avec une prise ayant une mise à la terre installée conformément aux normes légales en vigueur. La tension requise est de 16 Amperes pour une puissance de 2350 W.

Moded'emploi

Avant de mettre en marche la machine, veiller à ce que la fiche du câble électrique soit branchée dans la prise de courant, que le tuyau d'arrivée d'eau soit raccordé au robinet, que le robinet soit ouvert et que le tuyau de vidange soit en place selon les instructions.

Ouverture de la porte

Tirer la poignée de la porte vers vous. Si cette opération est faite pendant le fonctionnement de la machine, un dispositif de sécurité en coupera l'alimentation électrique.

Adoucisseur d'eau

Le lave-vaisselle est équipéd d'un dispositif spécial permettant d'adoucir les eaux dures chargées en calcaire, dont le dépôt sur la vaisselle formerait des taches blanchâtres.

Chargement du SEL dans l'adoucisseur d'eau

Avant le premier usage, dévisser le bouchon du réservoir et le replir de sel jusqu'à l'anneau, nettoyer le filtre et revisser le bouchon.

Ne pas tenir compte de l'eau qui déborde au cours du remplissage.

Le remplissage s'effectue toujours au début du cycle de lavage.

Réglage de l'adoucisseur

Avant la mise en service, il faut régler le dispositif de régénération à l'aide de la bande-test.

jointe.

Les services locaux de distribution des eaux peuvent vous préciser la durée de votre eau.

Le réglage de l'adoucisseur s'effectue selon la figure 8a.

En cas d'eau particulièrement douce, placez le repère dans le récipient à sel sur la position (-), voir fig. 8b.

Fig. 8

Fig. 8a

Fig. 8b 37

Remplissage du distributeur a produits de rincage et lessiviel

Le distributeur à produit et de rincege se trouve à l'intérieur de la porte, voir fig. 9 ou fig. 10 suivant le modèle installé sur votre machine. La prodit de rincag, ajoutée automatiquement pendant la dernière phase de lavage, garantit un séchage rapide de la vaisselle et évite toute formation de taches et de sédiments calcaires sur la vaisselle. Le récipient a une capacité de 150cm³ correspondant à une autonomie de 50 cycles environ. Il est important de contrôler périodiquement le niveau du produit de rincege, si possible tous les 31 cycles.

Fig. 9

Fig. 10

Controle du niveau du produit de rinçage et remplissage du DOSEUR de la FIG. 9 - FIG. 10

L'indicateur optique sert à contrôler le niveau du produit de rinçage : s'il est clair et transparent, cela signifie que le réservoir est vide ou bien que le produit n'atteint pas le niveau minimum, il faut par conséquent remplir le réservoir. S'il est de couleur foncée, cela signifie que le niveau du produit de rinçage est correct. Pour le remplissage, procéder de la façon suivante:

1) Ouvrir le couvercle «b» en poussant sur le bouton d'ouverture «c» 2) Verser le produit de rinçage dans le réservoir «d» sans le faire déborder et refermer le couvercle «b».

Reglage de la quantite de produit de rincage

On peut régler la quantité de produit de rinceage à introduire en agissant sur le levier-repère situé à l'intérieur du réservoir : placer le levier sur une des valeurs de l'échelle en fonction des exigences (1 = minimum).

Fig. 9a

Fig. 10a

Pour le remplissage, procéder de la façon suivante : Lorsque l'on utilise un programme avec Prélavage, verser directement dans la machine, le produit lessiviel nécessaire pour le prélavage (quantité conseillée environ 20 cm³). Soulever ensuite le couvercle «f» en poussant sur le bouton d'ouverture «g», verser le produit lessiviel dans le compartiment «h», refermer le couvercle «f». Le produit lessiviel sera introduit automatiquement dans la machine. Si l'on utilise un programme sans Prélavage, il ne faut pas verser de produit lessiviel dans la machine. Pour le remplissage, on peut utiliser du détergent liquide pour lave-vaisselle.

Si après le lavage, la vaisselle se présente totalement opaque, il faut augmenter graduellement la quantité de produit de rinçage jusqu'à ce que la vaisselle

Chargement et disposition de la vaissele

a) Débarrasser la vaisselle des plus gros déchets afin d'éviter le risque d'engorgement du filtre et l'émanation de mauvaises odeurs. b) Si les poêles et les casseroles sont particulièrement incrustées de déchets de nourriture rôtie ou frite, nous vous conseillons de les laisser tremper dans l'eau avant de les introduire dans le lave-vaisselle. À l'intérieur de la machine, il y a deux paniers servant à l'installation de la vaisselle.

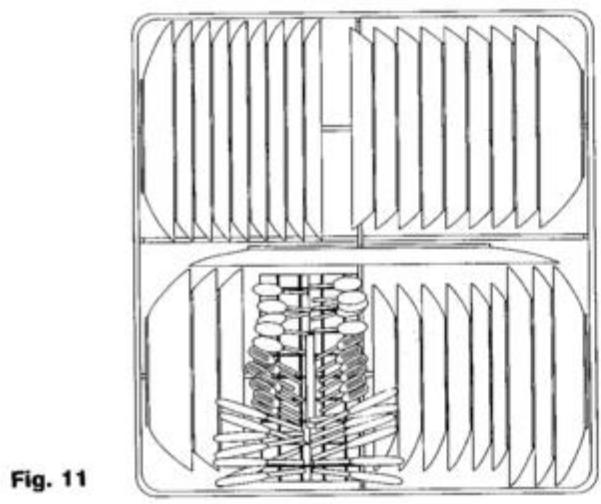

EMPLOI Du PANIER inferieur (fig. 11-12)

Le panier inférieur sert, compte-tenu de l'action de lavage particulièrement intensive du bras de lavage inférieur, à la vaisselle plus difficile à laver. Le panier est équipé de trois compartiments amovibles pour assiettes (fig. 11-12) et de petits paniers pour les couverts. Dans le panier inférieur on met les assiettes plates, les assiettes creuses, les poêles, les soupières, les couvercles et les plats. Les assiettes plates et creuses doivent être placées à l'intérieur des emplacements prévus, le fond étant tourné vers le côté supérieur de la machine en veillant à ce qu'entre chaque assiette il y ait un espace intermédiaire.

Elles doivent tous être placées à la verticale de façon à ce que l'eau puisse circuler librement. Les compartiments destinés à recevoir la vaisselle sont amovibles, permettant, le cas échéant, le lavage de pièces plus volumineuses. Les casseroles et les poêles doivent toujours être placées retournées. Toutes les combinaisons et les possibilités de chargement sont possibles, il faut toutefois veiller à ce que la vaisselle, les casseroles et les poêles soient tous joints placés de façon à ce que toutes les surfaces sales soient exposées au giclage d'eau et que l'eau puisse s'écouler librement.

Couverts (fig. 11-12)

En vue d'obtenir de meilleurs résultats de lavage, les couverts doivent être placés les manches vers le bas. Les cuillères, les fourchettes et les couteaux doivent être placés en vrac de façon à ce qu'ils ne s'adherdent pas les uns aux autres.

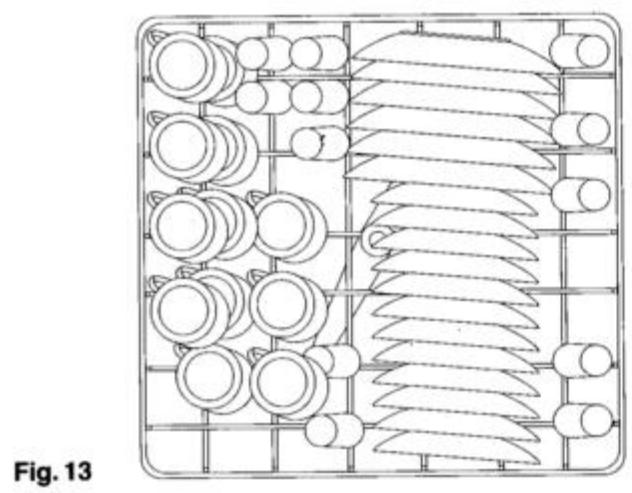

EMPLOI Du PANIER superieur (fig. 13-14)

Le panier supérieur reçoit la vaisselle de petite taille (verres, tasses à café, etc.). Ce panier peut se régler en hauteur selon la taille de la vaisselle (verres à pieds). Pour ce faire, le panier dispose de deux rangées superposées de roulettes. Il suffit d'extraire le panier de ses guides et de positionner la rangée de roulettes correspondant à la hauteur de la vaisselle à laver.

Les petites assiettes seront placées des verticalement les verres et anerici piente, retournées.

Attention

Du fait des températures de lavage élevées et de l'action chimique des produits lessiviels, il est déconseilé de laver des objets :

• en cuivre et aluminium anodisé, des couverts avec manche en bois ou en corne
• de la vaisselle en porcelaine fragile, verre et plastique ne résistant à la chaleur. Dans le cas de vaisselle porcelaine avec décor, il est préférible de tester sur une pièce, la résistance des décors au lavage.

Utiliser iniquement de la POUDET speciale pour LAVE vaisselle

À l'exclusion de savon ou lessive contenant de savon, de produits destinés au lavage à la main ou enlave linge. Le dosage du produit lessiviel est indiqué sur chaque paquet et correspond à 5,5 litres d'eau.

Votre expérience vous indiquera le meilleur dosage à utiliser.

Fig. 12

Fig. 14

Mise en MARCHE de la machine

Après avoir contrôlé la quantité de sel régénérant et de produit de nettoyage, ouvrir le robinet d'arrivée d'eau, placer la vaisselle dans les paniers, verser le produit lessiviel pour le lavage et pour le prélavage (si besoin est), dans les compartiments prévus à cet effet. Fermer la porte.

A) Tourner le programmeur (Fig. 18) (dans le sens des aiguilles d'une montre) pour amener le n. du programme choisi en regard du repère du tableau de commandes. B) Presser la touche marche/arrêt (Fig. 18), le voyant de contrôle de mise sous tension s'allume et la machine effectue automatiquement le programme affiché. A la fin du programme, votre vaisselle est sèche et prête à un nouvel emploi.

ARRET De la machine

À la fin du cycle de lavage, le lave-vaisselle s'arrête automatiquement et le voyant de mise sous tension (fig. 18) reste allumé. Pour l'éteindre, enforcer la touche (fig. 18). Pour l'ouvrir, couper l'alimentation en enforçant la touche marche/arrêt (fig. 18).

Fig. 15

Fig. 16

Fig. 17

Nettoyage des bras de lavage

Les bras peuvent facilement être enlevés pour permettre un nettoyage périodique des gicleurs et prévenir de possibles obstructions. La douche supérieure peut être ôtée en dévissant d'un écrou strié alors que la douche inférieure doit simplement être tirée vers le haut. Laver soigneusement sous un jet d'eau et les remettre en place.

Nettoyage du GROUPE filtre

Après chaque lavage, le filtre doit être débarrassé des dépôts éventuels d'aliments ou des déchets, comme indiqué ci-dessous.

A) Ôter le petit panier (fig. 15).

B) Ôter la grille mobile (fig. 16).

C) Ôter le filtre extérieur (fig. 17).

Nettoyer précautionneusement ces éléments, car en cas d'engagement du groupe filtre, l'appareil fonctionnerait mal et les résultats de la vage seraient insatisfaisants.

Le remontage du filtre devra être fait correctement afin de ne pas endommager la pompe de lavage.

Nettoyage du filtre d'arrivee de l'eau

Nettoyer de façon périodique le filtre B placé entre le robinet de l'eau et le tuyau d'arrivée d'eau (fig. 6). A cet effet, dévisser le tuyau, ôter le filtre et procéder avec soin à son nettoyage à l'eau courante. Remettre le filtre à sa place et visser le tuyau d'alimentation en eau.

Nettoyage des superficies exterieules de la machine

Les surfaces de la machine, les surfaces en métal ou en plastique du fronton doivent être nettoyées périodiquement à l'aide d'un chiffon doux et humide. Ne jamais utiliser d'acides ou de produits abrasifs.

Arrêt prolongé

Si le lave-vaisse n'est pas utilisé pendant une longue période, procéder comme suit: a) effectuer deux programmes de trempage b) débrancher la prise électrique c) laisser la porte frontale légèrement ouverte pour éviter la formation de mauvaises odeurs d) remplir la boîte de réserve correspondante de produit de finissage brillant e) débrancher le raccordement hydraulique

1) Voyants

S - Lorsqu'il s'allume ajouter le sel (après 7 cycles) mais en ajoutant le sel le voyant restera allumé pour un cycle

• Lorsqu'il s'allume ajouter le produit de rincage (après 31 cycles) mais en ajoutant le produit de rincage le voyant restera allumé pour un cycle

2) TOUCHE

• Marche/Arrêt - Enfoncée la touche pour marche

45°C - Enfoncée la touche pour le lavage à 45°C

SW / SL - Enfoncée la touche pour le Super Lavage (programme spécial pour casseroles)

4) Bouton pour le choix des programmes de LAVAGE

Pour le choix des programmes de lavage. Tourner le bouton en sens horaire jusqu'à ce que le numéro du programme choisi soit en correspondance avec le repère.

Fig. 18

Contrôler:

• les fusibles de l'installation électrique n'aient pas sauté
• la touche de mise sous tension soit enfoncée
• le robinet d'arrivée d'eau soit complètement ouvert
• le filtre d'entrée de l'eau ne soit pas engorgé
• le tuyau de vidange ne soit pas pié

Si à la fin du cycle de lavage la vaisselle n'était pas entièrement propre, la ou les causes pourraient être:

• produit lessiviel non approprié ou tropieux
• remplissage erroné du compartiment produit lessiviel (partie gauche, partie droite)
• quantité de lessive insuffisante
• mauvaise disposition de la vaisselle empêchant la rotation du bras gicleur
• groupe filtré (au fond de la cuve du lave-vaisselle) engorgé
• groupe filtré incorrectement replace dans son logement
• orifices du bras de lavage obstrués
• le programme affiché correspond-t-il au type de vaisseau?
• contrôler qu'il y a encore du sel dans le compartiment correspondant. Dans le cas contraire, procéder à son remplissage et effectuer un programme de régénération
• formation de taches et de dépôts calcaire sur la vaisselle. Causes possibles:
• quantité insuffisante de produit de rinçage
• manque de sel dans le système adoucisseur
• Rayures sur les verres : quantité trop élevée de produit de rinçage

Avertissement

Votre lave-vaisselle a été essayé puis contrôlé en usine. Vous pouvez y trouver quelques gouttes d'eau.

Programmes de lavage

Programmes	Position program.	TOUCHES			PRODUIT LESSIVIEL		Type de vaisselle et dégré de salissure	Description des programmes
		Marché1Arrêt	Lavage45°/E	Super LavageSW/SL	Pre-lavage	Lavage
Trempage	1	●					Casseroles et vaisselle du attente de lavage	Lavage bref à froidÉvite que les alliments attachent
Energie(casseroleset vaisselletrés sale)	2	●		●	●	●	Casseroles et vaisselle très sale (à l'exception des piées delicates)	1 Prelavage avec eau chaude (65°)Lavage principal à 65°-3 rincages (2 froid - 1 chaud) - Séchage
	2	●	●	●	●	●		1 Prelavage avec eau chaude (45°)Lavage principal à 45°-3 rincages (2 froid - 1 chaud) - Séchage
Energie (vaisselsenormalement sale)	2	●			●	●	Vaiselle très sale (à l'exception des piées delicates)	1 Prelavage avec eau froideLavage principal à 65°-3 rincages (2 froid - 1 chaud) - Séchage
	2	●	●		●	●		1 Prelavage avec eau frodeLavage principal à 45°-3 rincages (2 froid - 1 chaud) - Séchage
Vaiselle très sale	3	●				●	Vaiselle et couverts très sale	Lavage à 653 rincages (2 froid - 1 chaud) - Séchage
Vaiselle delicatetrés sale	3	●	●			●	Vaiselle et couverts très sale (à l'exception des piées del.)	Lavage à 45°3 rincages (2 froid - 1 chaud) - Séchage
Rincages	4	●					Rincages des ustensiles	3 rincages (2 froid - 1 chaud) - Séchage
Lavage rapideavec prélavage	5	●	●			●	Ustensiles et vaisselle	1 Prelavage avec eau froideLavage à 45°-2 rincages froid
	5	●				●		1 Prelavage avec eau froideLavage à 65°-2 rincages froid
Lavage rapidesans prélavage	6	●	●			●	Ustensiles et vaisselle	Lavage à 45°2 rincages froid
	6	●				●		Lavage à 65°-2 rincages froid
