Intitulé	Description
Type de produit	Tuner TNT
Caractéristiques techniques principales	Réception des chaînes de télévision numérique terrestre (TNT), compatibilité avec les normes DVB-T/T2
Alimentation électrique	Alimentation par adaptateur secteur 5V
Dimensions approximatives	Environ 15 x 10 x 3 cm
Poids	Environ 300 g
Compatibilités	Compatible avec les téléviseurs équipés d'un port HDMI
Fonctions principales	Recherche automatique des chaînes, enregistrement des programmes, fonction de pause en direct
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente pour réparations
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - TUNER TNT S820 EMTEC

Comment connecter l'EMTEC TUNER TNT S820 à ma télévision ?

Pour connecter l'EMTEC TUNER TNT S820 à votre télévision, utilisez un câble HDMI. Branchez une extrémité du câble HDMI à la sortie HDMI du tuner et l'autre extrémité à une entrée HDMI de votre téléviseur. Ensuite, sélectionnez la source HDMI correspondante sur votre télévision.

Pourquoi je ne reçois pas de signal ?

Vérifiez d'abord que l'antenne est correctement connectée au tuner. Assurez-vous également que l'antenne est positionnée dans une direction optimale pour capter le signal. Si le problème persiste, essayez de rescanner les chaînes dans le menu de configuration du tuner.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware de l'EMTEC TUNER TNT S820, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran. Assurez-vous que le tuner est connecté à Internet pour télécharger les mises à jour.

Comment réinitialiser le tuner aux paramètres d'usine ?

Pour réinitialiser le TUNER TNT S820, accédez au menu des paramètres, puis choisissez 'Réinitialisation' ou 'Paramètres d'usine'. Confirmez la réinitialisation et attendez que le processus soit terminé.

Le tuner s'éteint tout seul, que faire ?

Si le tuner s'éteint tout seul, vérifiez d'abord la connexion à l'alimentation. Testez une autre prise électrique ou remplacez le câble d'alimentation. Si le problème persiste, il pourrait s'agir d'un défaut matériel, et il est recommandé de contacter le service client.

Est-il possible de regarder des chaînes en HD ?

Oui, l'EMTEC TUNER TNT S820 prend en charge la diffusion de chaînes en haute définition (HD), à condition que votre antenne capte un signal HD et que votre télévision soit également compatible avec la HD.

Comment changer la langue des sous-titres ?

Pour changer la langue des sous-titres, appuyez sur le bouton 'Menu' de la télécommande, accédez aux paramètres de langue, puis sélectionnez l'option de sous-titres pour choisir la langue désirée.

Puis-je enregistrer des émissions avec ce tuner ?

Oui, l'EMTEC TUNER TNT S820 prend en charge l'enregistrement d'émissions. Vous devez connecter un disque dur externe ou une clé USB à l'appareil et suivre les instructions à l'écran pour programmer vos enregistrements.

MODE D'EMPLOI TUNER TNT S820 EMTEC

Manuel d'utilisation

user guide

Manuel d'utilisation

Sommaire

A propos de la clé électronique Hybride. FR-02 Installation du logiciel FR-02 Connecter la clé électronique TNT FR-03 Lancement du logiciel FR-03 Description de la barre d'outils FR-04 Enregistrement FR-05 Modes d'affichage FR-07 Télétexte FR-08 EPG (Guide de programme électronique) FR-09 Guide de dépannage FR-10

A PROPOS de la clé électronique hybride

La clé électronique hybride est un récepteur analogique et TNT de diffusion vidéo numérique qui se branche directement dans le port USB de votre ordinateur et ne nécessite aucune source d'alimentation supplémentaire, la rendant extrêmement portable. Elle peut rechercher et enregistrer toutes les stations TV numériques ou hertzienne disponibles et reproductive n'importe laquelle sur l'écran de votre ordinateur.

Configuration minimale requise

• Port USB
• Direct-X 9c -Windows2000SP4/XP
• Pentium IV 1,4GHz ou équivalent
• 256 Mo de RAM
• Carte son compatible DirectX 9c
• Carte vidéo compatible DirectX 9c
• 100Mo d'espace de disque dur (installation seulement)

Contenu de l'emballage

• Clé électronique TNT
• CD du logiciel
• Guide de démarrage rapide
• Antenne

Accessoire disponible dans le commerce :

• Adaptateur pour raccord antenne murale (IXA DVBT ADP)
• Veuillez noter que l'antenne a une base magnétique et ne doit pas être placé à côte de tout article qui peut être affecté par les champs magnétiques, par exemple, ordinateur ou écran TV, disquettes ou cartes de crédit. Notez que Microsoft, Windows, Windows 2000 et Windows XP sont des marques commerciales déposées de Microsoft Corp.

Installation logicielle

Veuillez installer tous les logiciels nécessaires AVANT de connecter votre dongle hybride.

• Insérez le CD-ROM fourni dans le lecteur de CD de votre ordinateur.
• L'écran d'installation apparaîtra. Cependant, s'il n'apparaît pas, cliquez sur Démarrer>Exécuter et tapez D:\setup.exe, ou D fait referrer à la lecture assignée à votre lecteur de CD.

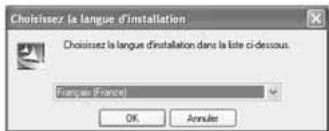

• Il vous sera demandé de choisir la langue d'installation de la manière suivante. Choisissez une langue et cliquez sur OK.

Choisissez une langue et cliquez sur OK.

Il vous sera maintenant demandé d'accepter le Contrat de licence d'utilisateur final. Assurez-vous de cocher la case J'accepte les termes dans le contrat de licence, puis cliquez sur Suivant.

Après quelques secondes, l'écran suivant apparaîtra. Cliquez sur Installer pour continuer l'installation.

Une fois que le logiciel a terminé son installation,

Il vous sera demandé de redémarrer l'ordinateur. Appuyez sur Oui.

Connecter la clé électronique hybride

Retirez le capuchon de la clé électronique TNT, localisez un port USB libre sur votre ordinateur et branchez la clé. Une fois que l'ordinateur détecte le nouveau matériel, l'assistant Nouveau matériel commence.

Le TNT Tuner étant un périphérique compatible USB 2.0, vous pouvez recevoir le message suivant s'il est branché dans un port USB 1.1. Le TNT marchera néanmoins avec l'USB 1.1. Cliquez simplement sur le X en haut à droite de ce message pour faire disparaître ce dernier.

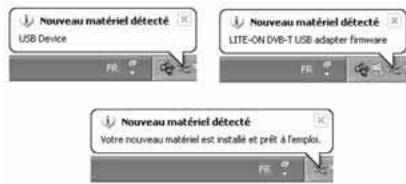

Vous verrez plusieurs messages pendant l'installation de la clé électronique TNT.

Veuillez être patient, ce processus prend quelques minutes.

Lancement du logiciel

Savvy TV

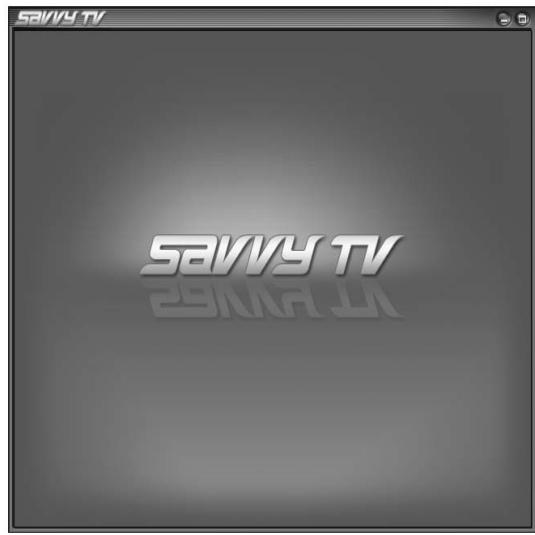

Double-cliquez sur l'icône Savvy TV qui apparait sur votre bureau. L'écran de la TV et le panneau de contrôle apparaîtront (voir la page suivante). Notez que le logiciel peut prendre quelques secondes pour s'ouvrir.

Si l'écran de Configuration n'apparait pas automatiquement, cliquez sur l'icône Configuration du panneau de contrôle pour atteindre l'écran de Configuration.

L'écran de Configuration compte 5 onglets (sur la gauche). Cliquez d'abord sur l'onglet Détection Périphérique et assurez-vous que vous taper hybride est sélection comme périphérique principal. Ensuite cliquez sur l'onglet Configuration TV, désissez votre région dans la liste déroulante et cliquez sur la loupe pour rechercher les chaînes disponibles. Une fois la recherche terminée, cliquez sur l'icone coche en bas à droite de l'écran de Configuration.

Description de la BARRE d'outils

1. Réduire l'affichage
2. Afficher en plein écran
3. Ouvrir un fichier vidéo
4. Capture
5. Sous-titres
6. Télexteste
7. EPG (Guide de Programmation Électronique)
8. Configuration
9. Volume
10. Signal
11. Chaine Bas
12. Chaine Haut
13. Enregister
14. Réduire
15. Fermer
16. Rappeler
17. Sélection Audio 18. TimeShift
18. Couper/Rétablir Son
19. Monter Volume
20. Baiser Volume
21. Informations Chaîne
22. Informations Programme
23. Visuel
24. Aperçu Chaine
25. Principal/secondaire
26. Modifier le mode de l'écran
27. Changer le périphérique

Regarder la TV

• Utilisez les boutons Chaine Haut/Bas ou les touches haut/bas du clavier pour vous déplacer parmi les chaînes les unes après les autres. Vous pouvez également saisir directement un numéro de chaine.
• Utilisez les boutons volume haut/bas ou les touches gauche/droite du clavier pour augmenter/diminuer le volume. Utilisez le bouton Muet pour couper ou rétablir le son.

Enregistrement

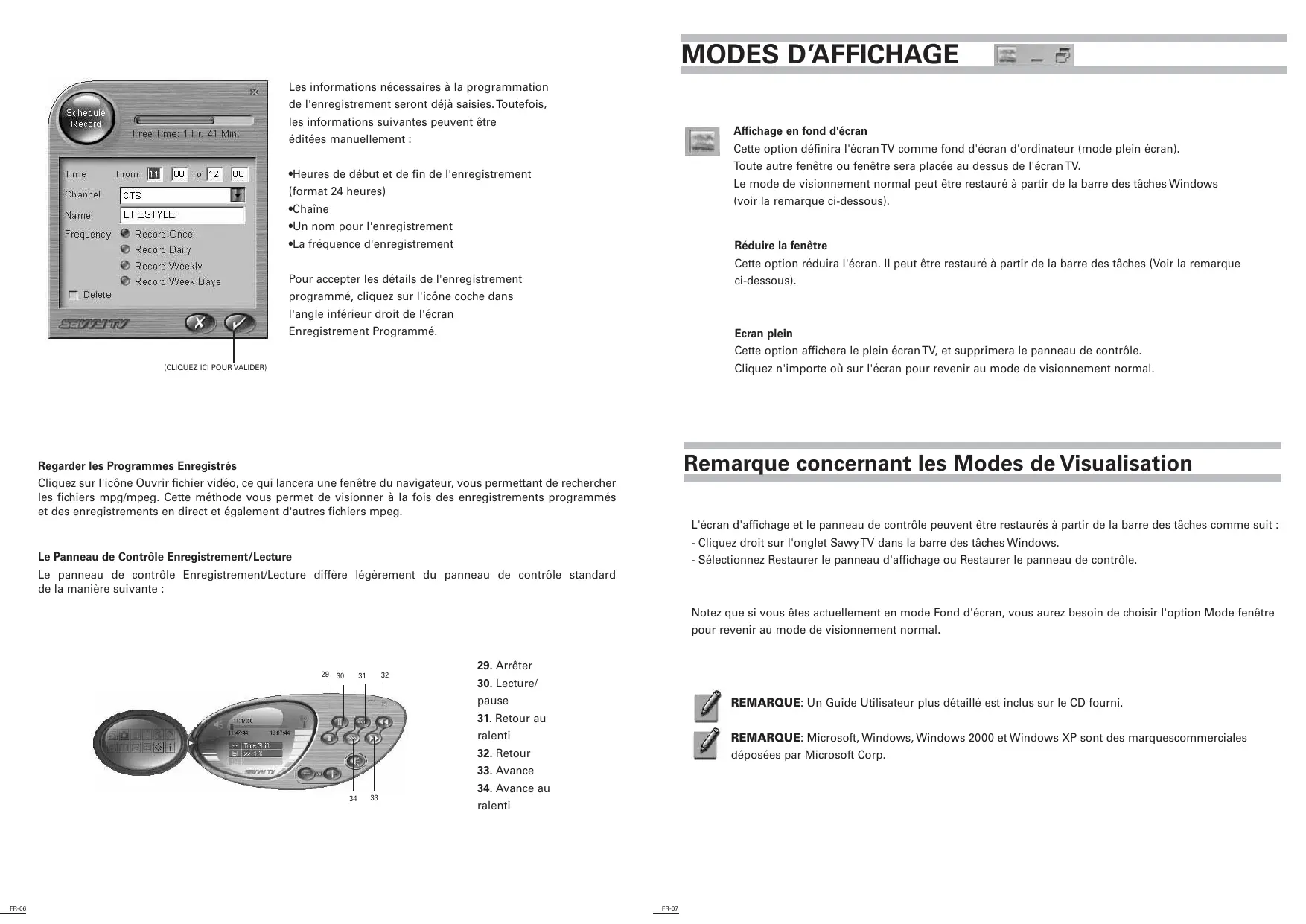

Les informations nécessaires à la programmation de l'enregistrement seront déjà saisies. Toutefois, les informations suivantes peuvent être éditées manuellement :

- Heures de début et de fin de l'enregistrement (format 24 heures)

Chaîne - Un nom pour l'enregistrement - La fréquence d'enregistrement

Pour accepter les détails de l'enregistrement programme, cliquez sur l'icône coche dans l'angle inférieur droit de l'écran Enregistrement Programmé.

Regarder les programmes enregistrés

Cliquez sur l'icône Ouvrir fichier vidéo, ce qui lancera une fenêtre du navigateur, vous permettant de rechercher les fichiers mpg/mpeg. Cette méthode vous permet de visionner à la fois des enregistrements programmés et des enregistrements en direct et également d'autres fichiers mpg.

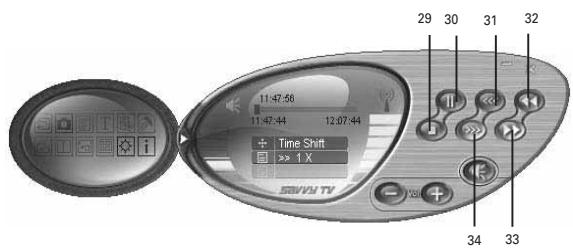

Le panneau de contrôle enregistrement/lecture

Le panneau de contrôle Enregistrement/Lecture diffère légèrement du panneau de contrôle standard de la manière suivante :

1. Arrêter
2. Lecture/ pause
3. Retour au ralenti
4. Retour
5. Avance
6. Avance au

ralenti

Affichage en fond d'écran

Cette option définira l'écran TV comme fond d'écran d'ordinateur (mode plein écran).

Toute autre fenêtre ou fenêtre sera placée au-dessus de l'écran TV.

Le mode de visionnement normal peut être restauré à partir de la barre des tâches Windows (voir la remarque ci-dessous).

Réduire la fenêtre

Cette option réduira l'écran. Il peut être restauré à partir de la barre des tâches (Voir la remarque ci-dessous).

Écran plein

Cette option affichera le plein écran TV, et supprimera le panneau de contrôle.

Cliquez n'importe où sur l’écran pour revenir au mode de visionnement normal.

Remarque concernant les modes de visualisation

L'écran d'affichage et le panneau de contrôle peuvent être restaurés à partir de la barre des tâches comme suit :

• Cliquez droit sur l'onglet Sawyer TV dans la barre des tâches Windows.
• Sélectionnez Restaurer le panneau d'affichage ou Restaurer le panneau de contrôle.

Notez que si vous êtes actuellement en mode Fond d’écran, vous aurez besoin de désir l’option Mode fenêtre pour revenir au mode de visionnement normal.

REMARQUE: Un Guide Utilisateur plus détaillé est inclus sur le CD fourni.

REMARQUE: Microsoft, Windows, Windows 2000 et Windows XP sont des marques commerciales déposées par Microsoft Corp.

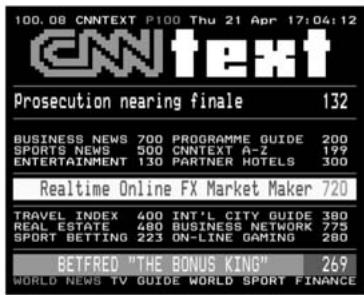

Télétexte

Le Logiciel de TV numérique Sawyer TV permet d'accéder au Télétexte.

Pour ce faire, cliquez sur le bouton Téletexte sur le panneau de commande.

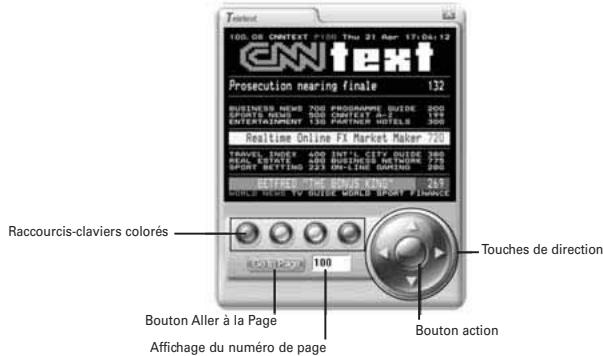

Le panneau de commande Téletexte et l'écran d'affichage Téletexte apparaîtront comme suit :

Il y a plusieurs façons de naviguer en mode Télétexte.

Les touches de direction gauche/droite peuvent être utilisées pour se déplacer à travers les pages télétexte.

Si des sous-pages sont disponibles, alors les touches de déplacement du curseur haut/bas peuvent être utilisées pour naviguer à travers celles-ci. Par exemple sur la figure ci-dessus la page est 100 et la sous-page est 08.

Le champ affiche le numéro de page qui peut être aussi saisi directement. Après que le numéro de page est saisi, cliquez sur le bouton Aller à la Page afin d'aller à cette page.

Les quatre boutons colorés (rouge, vert, jaune et bleu) peuvent être utilisés comme raccourcis-claviers pour aller directement aux liens colorés qui apparaissent au bas de l'affichage de l'écran télétexte.

Le bouton action vous permet de choisir n'importe quel numéro de page affiché à l'écran.

Une fois que le bouton action a été appuyé, il changera de couleur. Vous pouvez alors utiliser les touches de direction haut/bas pour naviguer sur l'écran. Une fois que la page à laquelle vous voudriez aller est mise en évidence, appuyez sur le bouton action à nouveau pour aller à cette page.

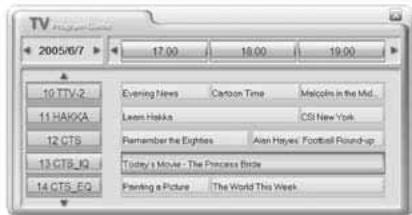

EPG (guide de programme électronique)

Le logiciel Sawyer TV est compatible EPG. Ceci signifie que vous pouvez avoir un accès instantané à la liste des programmes qui vous sont disponibles.

Pour accéder à cette caractéristique, cliquez sur le bouton EPG du panneau de contrôle.

L'écran suivant apparaîtra :

Vous trouverez une liste des chaînes en bas à gauche.

Elles peuvent être consultées à l'aide des flèches vers le haut et bas au-dessus de la liste.

Cliquez sur n'importe laquelle de ces chaînes changera la chaîne que vous regardez actuellement (mis en évidence en vert, avec les programmes mis en évidence en bleu).

En haut à gauche apparaît la date. En haut de la section principale, vous verrez l'heure.

Les boutons permettent de faire défiler la date ou l'heure et de consulter les programmes.

Notez que certaines chaînes peuvent ne pas offrir la fonction EPG.

GUIDE de dépannage

Problème	Raison possible	Solution
Aucune image	La fréquence可以选择 est une fréquence de radio	Aucune image n'apparaître sur les chaînes radio
Aucun Son	Le mode silence est activé	Cliquez sur l'icône haut-parleurs à côté de l'indicateur de volume pour restaurer le son
	Le niveau du volume est régélé trop bas	Augmenter le volume
Impossible d'affiner la qualité d'affichage et de réception	Signal médiocre	Déplacer l'antenne pour une meilleure réception
	Mauvais pays choisi dans les paramètres	Choisissez le pays correct dans Configuration
La performance de l'image est médiocre	Votre PC n'utilise pas la première version de Direct X	Téléchargez la première version de Direct X
	Le matériel de l'ordinateur ne correspondant pas à la configuration minimale requise	Mettez à niveau le matériel pour correspondre à la configuration minimale requise
	Trop de programmes sont utilisés en même temps	Fermer les programmes inutiles
	Signal médiocre	Déplacez l'antenne pour une meilleure réception
	L'ordinateur portatif utilise l'alimentation de batterie	Essayez de brancher l'ordinateur portable dans la source d'alimentation
Un message d'erreur apparait lorsque vous démarrez le logiciel, disant "Veuillez brancher le syntoniseur".	La clé électronique n'est pas branchée	Branchez la clé électronique, ou si nécessaire, débranchez et rebranchez
Le tuner chauffe pendant l'utilisation	Les composants électroniques du tuner générent naturellement de la chaleur	Ceci ne nuit pas au fonctionnement de votre PC ; la température du tuner se stabilise au bout d'une quinzaine de minutes

Qu'est-ce que la TNT?

La TNT ou Télévision Numérique Terrestre est une évolution majeure dans l'histoire de la télévision. L'arrivée de la couleur dans les petites lucarnes françaises en 1967 a apporté davantage de comport.

En 2005, la TNT révolutionne à la fois l'image et le son de votre TV : Son Dolby Digital 5.1, et images haute résolution, qualité DVD.

18 Chaînes gratuites

En conservant votre installation actuelle (TV reliée à une antenne râteau), un adaptateur TNT vous permet de recevoir 18 chaînes TV, gratuitement, et sans aucun abonnement.

Votre zone est-elle couverte par la TNT ?

Couverture en septembre 2005: 50% de la population française sera située dans des zones couvertes par la TNT - voir carte ci-dessous.

Couverture théorique Juin 2006: 65% de la population française

Zones couvertes
