BEDIENUNGSANLEITUNG TUNER TNT S820 EMTEC

• 1,99 €/Min. vom deutschen Festnetz

Einen kostenlosen eMail-Support erhalten Sie über www.intuix.net

ber den DVB-TTuner D-24
Softwareinstallation D-24
Anschlieben des DVB-TTuners D-25
Erste Einstellungen D-25
Beschreibung der Steuersymbole D-26
Aufnahme D-29
Ansichtsmodi D-29
Teletext D-30
EPG (Electronic Program Guide) D-30
Anleitung zur Fehlerbehebung D-31

benutzerhandbuch

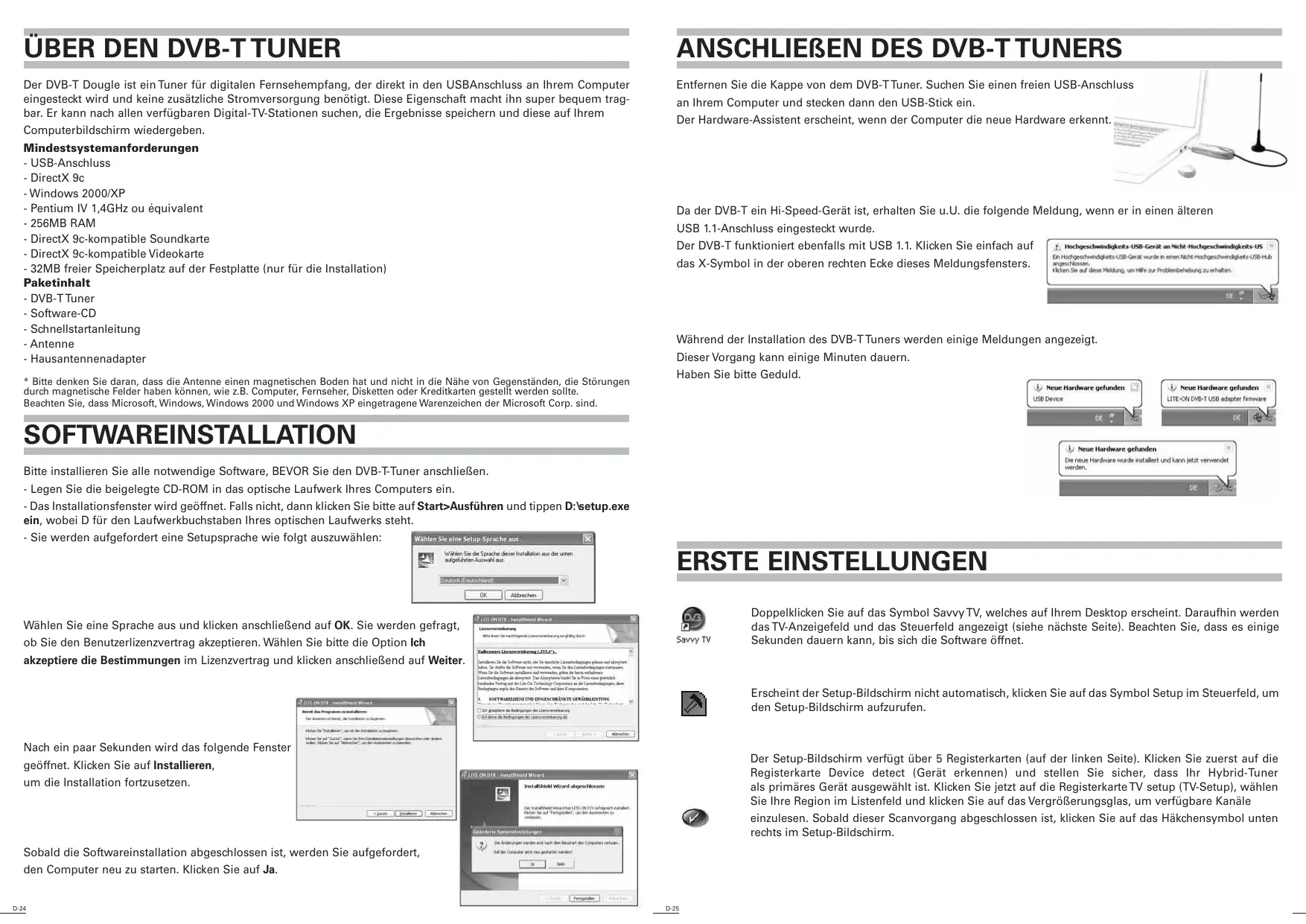

ÜBER DEN DVB-T TUNER

Der DVB-T Dougle ist ein Tuner für digitalen Fernsehempfang, der direkt in den USBAnschluss an Ihr Computer eingesteckt wird und keine zusätzliche Stromversorgung besteht. Diese Eigenschaft machtihn super bequem tragbar. Er kann nach allen verfügbar den Digital-TV-Stationen suchen, die Ergebnisse speichern und diese auf Ihr Computerbildschirm wiedergeben.

Mindestsystemanforderungen

• USB-Anschluss
• DirectX9c
  -Windows2000/XP
• Pentium IV 1,4GHz ou équivalent
  -256MB RAM
• DirectX 9c-kompatible Soundkarte
• DirectX 9c-kompatible Videokarte
• 32MB freier Speicherplatz auf der Festplatte (nur für die Installation)

Paketinhalt

-DVB-T Tuner
- Software-CD
- Schnellstartanleitung
- Antenna
- Hausantennenadapter

• Bette denken Sie daran, dass die Anteine einen magnetischen Boden hat und nicht in die Höhe von Gegenständen, die Störungen durch magnetische Felder haben können, wie z.B. Computer, Fernseher, Disketten oder Kreditkarten gestellt werden sollen.
  Beachten Sie, dass Microsoft, Windows, Windows 2000 und Windows XP eingetragene Warenzeichen der Microsoft Corp. sind.

SOFTWAREINSTALLATION

Bitte installieren Sie alle notwendige Software, BEVOR Sie den DVB-T-Tuner anschließen.

• Legen Sie die beigelegte CD-ROM in das optische Laufwerk Ihr's Computers ein.
• Das Installationsfenster wird geöffnet. Falls nicht, dann klichen Sieitte auf Start>Ausfahren und tippen D:\setup.exein, wobei D fur den Laufwerkbuchstaben Ihres optischen Laufwerks steht.

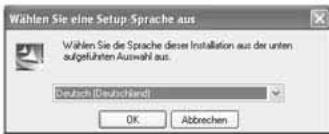

• Sie werden aufgefordert eine Setupsprache wie folgt auszuwahlen:

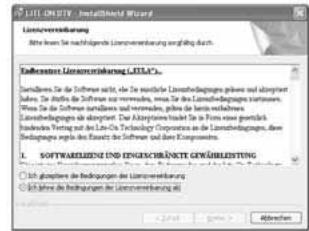

Wahlen Sie eine Sprache aus und klichen anschließend auf OK. Sie werden gefragt, ob Sie den Benutzerlizenzvertrag akzeptieren. Wahlen Sieitte die Option Ich akzeptiere die Bestimmungen im Lizenzvertrag und klichen anschließend auf Weiter

Nach ein paar Sekunden wird das folgende Fenster geöffnet. Klichen Sie auf Installieren, um die Installation fortzusetzen.

Sobald die Softwareinstallation abgeschlossen ist, werden Sie aufgefordert, den Computer neu zu starten. Klichen Sie auf Ja.

ANSCHLIEßen DES DVB-TTUNERS

Entfernen Sie die Kappe von dem DVB-TTuner. Suchen Sie einen freien USB-Anschluss an Ihr Computer und stecken dann den USB-Stick ein.

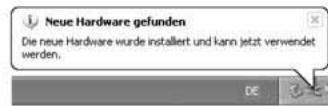

Der Hardware-Assistant erscheint, wenn der Computer die neue Hardware erkennt.

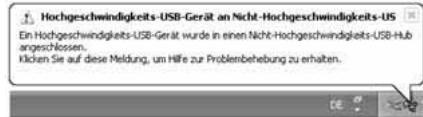

Da der DVB-T ein Hi-Speed-Gerät ist, erhalten Sie u.U. die folgende Meldung, wenn er in einen äteren USB 1.1-Anschluss eingesteckt wurde.

Der DVB-T Funktioniert ebenfls mit USB 1.1. Klichen Sie einfach auf das X-Symbol in der oberen rechten Ecke这点es Meldungsfensters.

Während der Installation des DVB-TTuners werden eine Meldungen angezeigt.

Dieser Vorgang kann einzel Minuten dauern.

Haben SieitteGeduld.

ERSTE EINSTELLUNGEN

Savvy TV

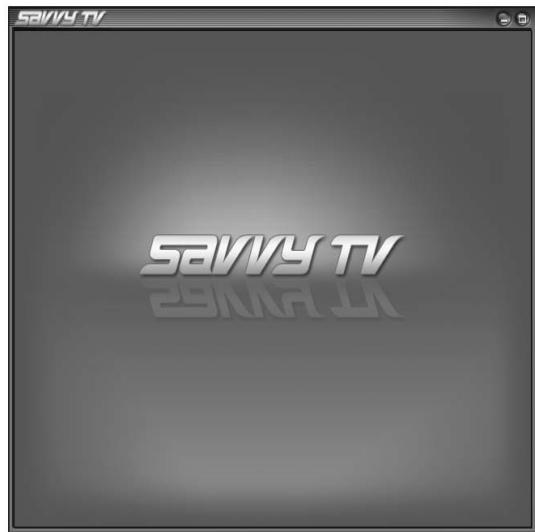

Doppelklicken Sie auf das Symbol Savvy TV, welches auf Ihr Desktop erscheint. Daraufhin werden das TV-Anzeugefeld und das Steuerfeld angezeigt (siehe)nachste Seite).Beachten Sie,dass es eine Sekunden dauern kann, bis sich die Software {.

Erscheint der Setup-Bildschirm nicht automatisch, klichen Sie auf das Symbol Setup im Steuerfeld, um den Setup-Bildschirm aufzurufen.

Der Setup-Bildschirm verfügbar über 5 Registerkarten (auf der linken Seite). Klichen Sie zuerst auf die Registerkarte Device detect (Gerät erkennen) und stellen Sie safer, dass Ihr Hybrid-Tuner als primares Gerät ausgewähl ist. Klichen Sie jetzt auf die Registerkarte TV setup (TV-Setup), wahren Sie ihre Region im Listenfeld und klichen Sie auf das Vergroßerungsglas, um verfügbare Kanäe einzulesen. Sobald dieser Scanvorgang abgeschlossen ist, klichen Sie auf das Häkchensymbol unter rechts im Setup-Bildschirm.

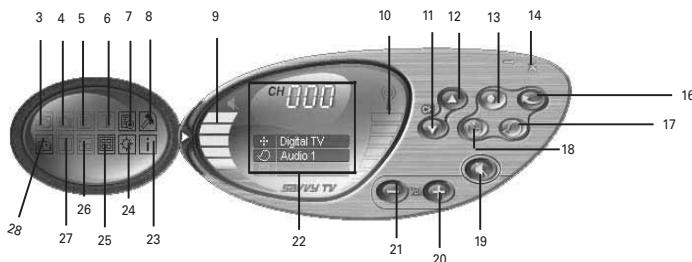

BESCHREIBUNG DER STEUERSYMBOLE

1. Anzeige minimieren
2. Vollbildanzeige
3. Videodatei offen
4. Momentaufnahme
5. Untertitel
6. Teletext
7. EPG (Elektronische Programmanleitung)
8. Setup
9. Lautstärke
10. Signal
11. Kanal-Nach-unten
12. Kanal-Nach-oben
13. Aufnahme

14. Minimieren

15. Schlieben

16. Wiederherstellen
17. Audiowahl
18. Zeitversetzung
19. Ton aus/ein
20. Lauter
21. Leiser
22. Kanalinformationen
23. Programinformationen
24. Visuell
25. Kanalvorschau
26. Erwachsener/Kind
27. Bildschirmmodus ändern
28. Gerätändern

Fernsehen

• Navigieren Sie mit den Kanal-Nach-oben/-unter-Tasten oder den Nach-oben/-unter-Cursortasten auf der Tastatur durch die einzelnen Kanäle. Sie können eine Kanalnummer auch direkt eingeben.
• Erhöhen/verringern Sie die Lautstärke mit den Lauter-/Leiser-Tasten oder den Nach-rechts/-links-Cursortasten auf der Tastatur. Mit der Ton aus-Taste konnen Sie die Tonausgabe aus- oder einschalten.

AUFNAHME

Aufnahme

Es gibt 3 Aufnahmemonglichkeiten:

Live-Aufnahme

Um das aufzunehmen, was gerade auf dem Bildschirm angezeigt wird, drücken Sie die Aufnahme-Taste.

Zeitversetzte Aufnahme

HINWEIS: Eine zeitversetzte Aufnahme bietet sich an, wenn SieGPCe fernsehen und fur nur kurze Zeit wegehen,müssen,wenzn.B.das Telefon klingelt.

Um eine zeitversetzte Aufnahme zu aktivieren, drücken Sie die Taste

Zeitversetzung. Das derzeitig angezeigte Programm wird jetzt zeitlich versetzt und Sie konnen den Computer unbeaufsichtigt stehen latenten. Wenn Sie wieder vor dem Computer sitzen, können Sie die Aufnahme mit den Tasten Vorlauf oder Rücklauf durchschen. Mit der Wiedergabe-Taste speilen Sie die Aufnahme ab und mit der Pause-Taste unterbrechen Sie sie kurzzeitig. Keine dieser Tasten wird die Aufnahme stoppen. Um die zeitversetzte Aufnahme zu stoppen, müssen Sie die Stopp-Taste drücken.

Programmierte Aufnahme

Klichen Sie auf das EPG-Symbol, woraufhin sich das EPG-Fenster öffnet.

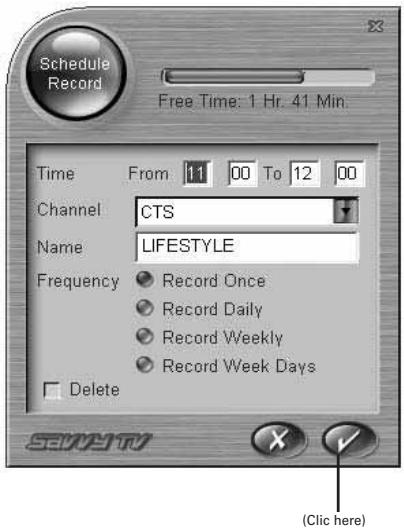

Doppelklicken Sie auf das aufzunehmende Programm. Es öffnet sich das nachstehende Fenster Schedule Record (Aufnahme programmieren):

Die Informationen, die für eine Aufnahme des Programms erforderlich sind, werden bereits eingegeben sein. Folgende Informationen können jedoch manuell eingegeben werden:

• Start- und Endzeiten der Aufnahme (24-Stundenformat)

• Kanal

Ein Name für die Aufnahme

Häufigkeit der Aufnahme

Um die Details der programmierten Aufnahme zu akzeptieren, klichen Sie auf Häkchensymbol unten rechts im Bildschirm Schedule Record (Aufnahme programmieren).

Betrachten aufgenommener Programme

Klichen Sie auf das Symbol Videodatei öffnen, woraufhin sich ein Browser-Fenster öffnet, in dem Sie nach Aufnahmedateien im MPG/MPEG-Format suchen können. Auf diese Weise sehen Sie nicht nur programmierte Aufnahme und Live-Aufnahmen sondern auch andere MPEG-Dateien.

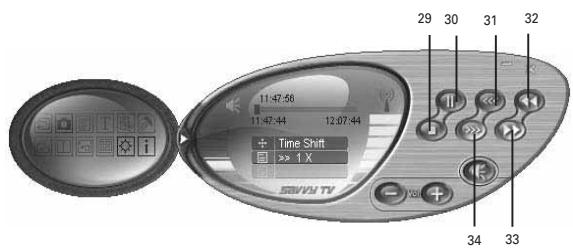

Das Steuerfeld fur Aufnahme/Wiedergabe

Das Steuerfeld für Aufnahme/Wiedergabe unterscheidet sich etwas vom Standard - Steuerfeld, siehe unter:

1. Stopp
2. Wiedergabe/ Pause
3. Rücklauf in Zeitlupe
4. Rücklauf
5. Vorlauf
6. Vorlauf in Zeitlupe

ANSICHTSMODI

Anzeige als Hintergrund

These Schaltfläche stellt die TV-Anzeige als Hintergrund des Computerdesktops ein. Dadurch wird das TV-Bild auf dem ganzen Bildschirm und im Hintergrund angezeigt. Alle anderen Fenster oder Symbole ers cheinen dann über dem angezeigten TV-Bild. Den Normalansichtsmodus können Sie von der Window Taskleiste wiederherstellen (siehe Hinweis unter).

Fenster minimieren

These Schaltfläche minimiert das Anzeigefenster. Die normale Fenstergroße können Sie von der Windows Taskleiste aus wiederherstellen (siehe Hinweis unter).

Vollbild

These Schaltfläche zeigt das TV auf dem ganzen Bildschirm und blendet das Steuerfeld aus. Klichen Sie auf eine beliebige Stelle auf dem Bildschirm, um den Normalansichtsmodus wiederherzustellen..

Ein Hinweis zu den Anzeigemodi

Das Anzeigefeld und das Steuerfeld können beide wie folgt uber die Windows Taskleiste aufgerufen werden:

• Klichen Sie mit der rechten Maustaste auf die Registerkarte Savvy TV in der

Windows-Taskleiste.

• Wahlen Sie Restore Display Panel (Anzeigefeld wiederherstellen) oder Restore Control Panel (Steuerfeld wiederherstellen).

Klicken Sie im Vollbildmodus auf eine beliebige Stelle im Bildschirm, um den normalen Anzeigemodus wiederherzustellen.

HINWEIS: Die mitgelieferte CD enthalt eine detailiertere Bedienungsanleitung.

HINWEIS: Microsoft, Windows, Windows 2000 und Windows XP sind eingetragene Markenzeichen der Microsoft Corp.

TELETEXT

Die Sawy Digital TV Software erlaubt Ohnen auch die Teletextfunktion zu nutzen.
Klichen Sie hierzu auf die Teletext-Schaltfläche auf dem Steuerfeld.

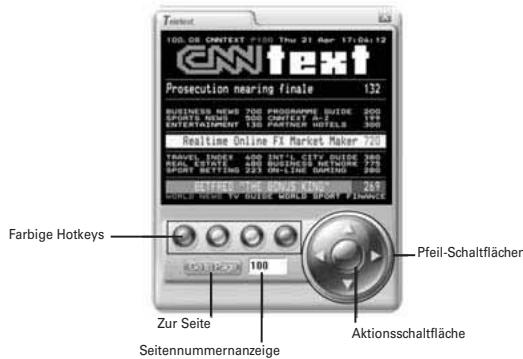

Das Teletext-Steuerfeld und das Teletext-Anzeigefenster erschinen wie folgend

Im Teletextmodus gibt es mehrere Navigationsmethoden.

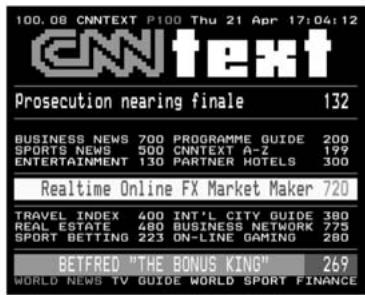

Die nach links/rechts zeigende Pfeil-Schaltfläche erlaubt Ihnen durch eine Teletextseite zu rollen. Wenn es untergeordene Seiten gibt, dann können Sie mit der Auf/Ab-Pfeiltaste diese Seiten umblättern. Auf dem obigen Bild z.B. ist die Seite 100 und die untergeordnete Seite 08.

Sie können auch direkt eine Nummer in das Seitennummernanzeigefeld eingeben. Klicken

Sie nach dem Eingeben der Seitennummer auf die Zur Seite, um diese Seite zu öffnen.

Die vier farbigen Schaltflächen (rot, grün, gelb und blau) können als Hotkeys verwendet werden, um direkt zu den mit Farbe gekennzeichneten Links, die unter auf dem Teletext-Anzeugefenster erschinen, zu gelangen.

Die Aktionsschaltfläche erlaubt Ohnen eine auf dem Fenster angezeigte Seitennummer auszuwahlen. Die Farbe wird geändert, sobald die Aktionsschaltfläche angeklickt wurde. Anschließlich konnen Sie mit der nach oben/unten zeigenden Pfeil-Schaltfläche innerhalb des Fensters navigieren. Wenn die gewünschte Seite markiert ist, klichen Sieitte noch einmal auf die Aktionsschaltfläche, um diese Seite zu öffnen.

Die Sawy Digital TV Software ist EPG-kompatibel. Dies bedeutet, dass Sie sofort auf die Liste mit den verfügbaren Programmen zugreifen können.

Um diese Funktion zu verwenden, klichen Sieitte auf die EPG-Schaltflache auf dem Steuerfeld.

DVB-T: Das Überallfernsehen

DVB-T - Was ist das?

Die Technik der Zukunft ist digital - Ob Kameras, Studiotechnik, Übertragungssysteme oder Empfangsgerate: Sie alle arbeiten mit Digitaltechnik, die vor etwas mehr als 20 Jahren mit der CD im Audiobereich ihre Geburtsstunde erleblet. Mit dem neuen digitalen terrestrischen Fernsehen - also einfach über Antenne - besteht erstmals die Möglichkeit zum portablen und sogar mobilen Fernsehempfang.

Alles was Sie brauchen ist eine DVB-T SetTop Box - vergleichbar einem Satelliten-Receiver -, die die digitalen Daten in bewegte Bilder umwandelt. Dann kann es auch schon losgehen. Weitere Informationen erhalten Sie unter: www.euberallfernsehen.de..

Vorerst bis zu 28 Programme kostenlos empfangen (nur GEZ-Gebühr)

EFolgende Programme sind je nach Sendegebiet zu empfangen. Detaillierte Programmlisten Ihrches Sendegebieten finden Sie unter www.ueberallfernsehen.de.

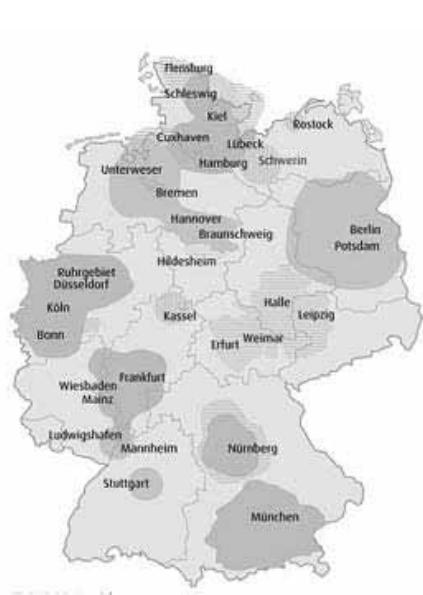

Wo ist DVB-T zu empfangen?

DVB-T Empfangsbereich

deutschlandweit

Stand:29 Juni 2005

EINFACH
- Ohne Kabel
- Ohne Satellit
Nur mit Antenne
ÜBERALL
In der Wohnung
- Im Fahrzeug
- Unterwegs
FERNSEHEN
- Unterhaltung
Information
Neue Mediendienste

DVB-T in Betrieb
DVB-T in Betrieb öffentlich-rechtlich
DVB-T Start ab November 2005 (offentlich-rechtlich)
DVB-T Start in Planung (offentlich-rechtlich)
DVB-T Start in Planung

Die Programmbelegung variiert in den einzelnen Regionen. DVB-T Projekte in Deutschland www.euberalferrsehen.de

Stand:29 Juni 2005
