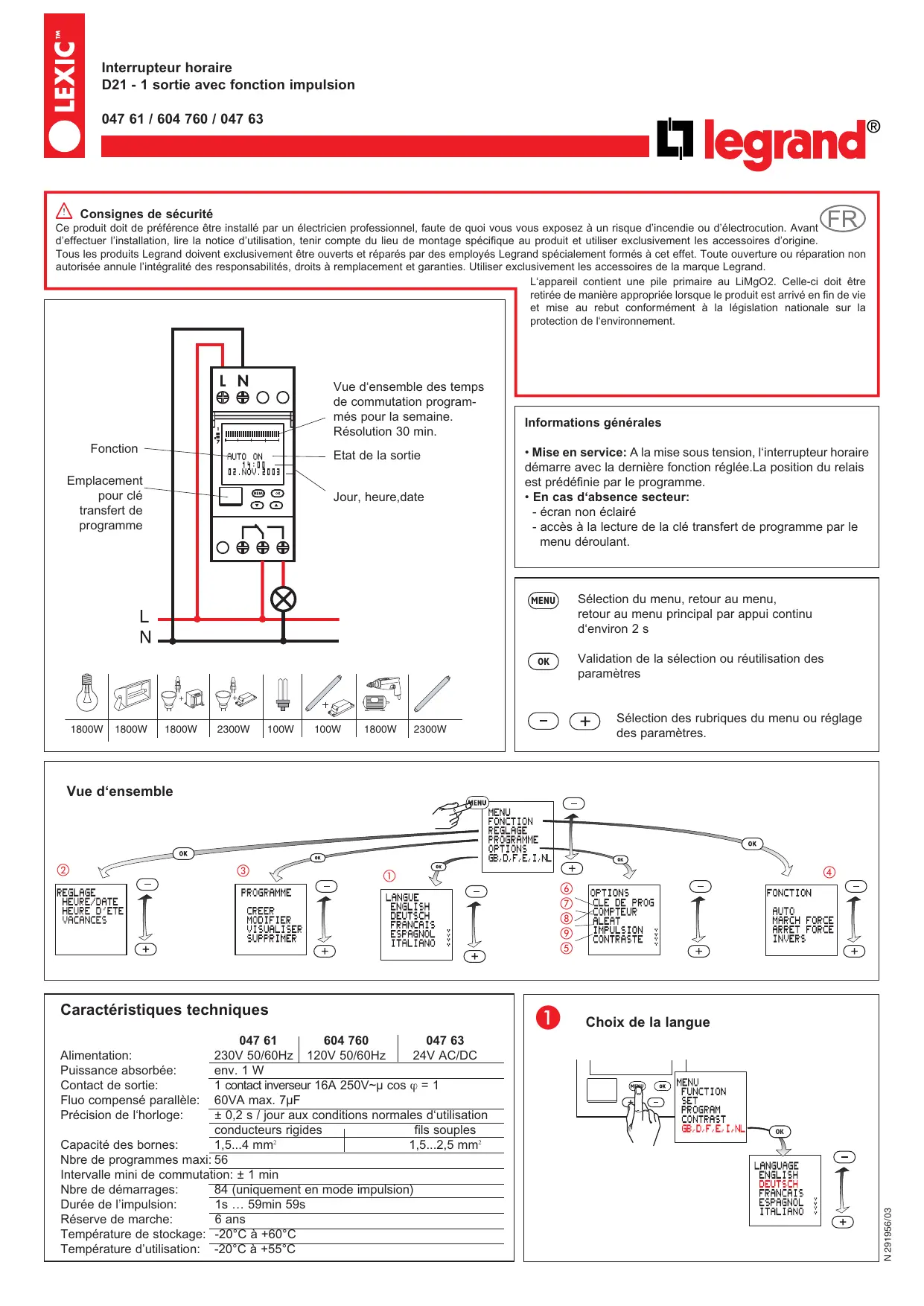

MODE D'EMPLOI 604 760 LEGRAND

Interrupteur horaire D21 - 1 sortie avec fonction impulsion 047 61 / 604 760 / 047 63

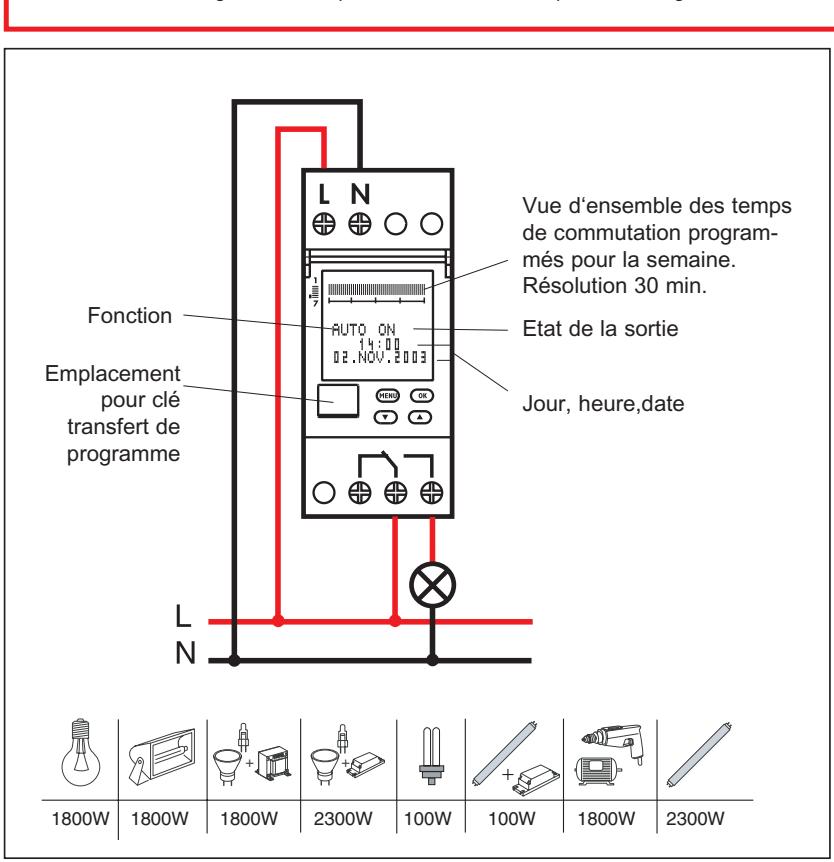

Consignes de sécurité Ce produit doit de préférence être installé par un électricien professionnel, faute de quoi vous vous exposez à un risque d’incendie ou d’électrocution. Avant d’effectuer l’installation, lire la notice d’utilisation, tenir compte du lieu de montage spécifique au produit et utiliser exclusivement les accessoires d’origine. Tous les produits Legrand doivent exclusivement être ouverts et réparés par des employés Legrand spécialement formés à cet effet. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires de la marque Legrand. L‘appareil contient une pile primaire au LiMgO2. Celle-ci doit être retirée de manière appropriée lorsque le produit est arrivé en fin de vie et mise au rebut conformément à la législation nationale sur la protection de l‘environnement. Vue d‘ensemble des temps de commutation programmés pour la semaine. Résolution 30 min. Fonction Etat de la sortie Emplacement pour clé transfert de programme Jour, heure,date Informations générales

• Mise en service: A la mise sous tension, l‘interrupteur horaire démarre avec la dernière fonction réglée.La position du relais est prédéfinie par le programme.

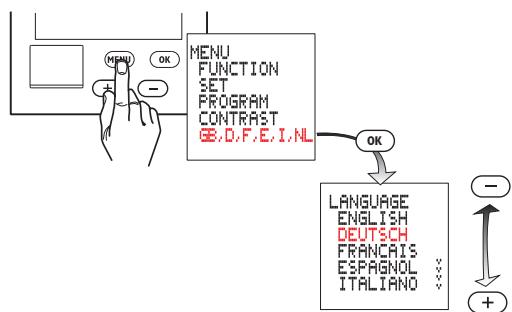

• En cas d‘absence secteur: - écran non éclairé - accès à la lecture de la clé transfert de programme par le menu déroulant. Sélection du menu, retour au menu, retour au menu principal par appui continu d‘environ 2 s MENU Validation de la sélection ou réutilisation des paramètres

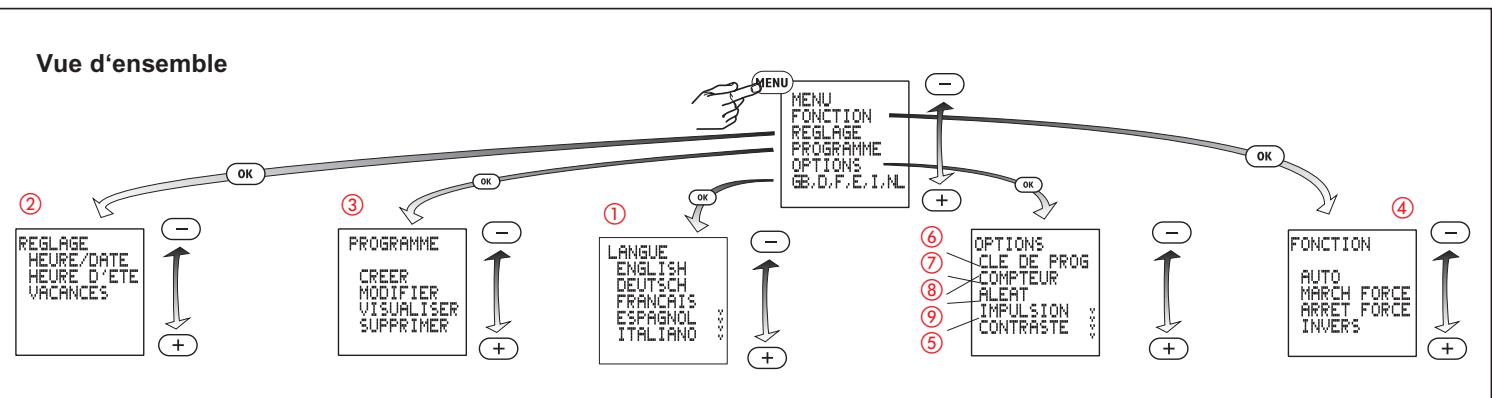

1800W 2300W 100W 100W 1800W Sélection des rubriques du menu ou réglage des paramètres. 2300W Vue d‘ensemble

Caractéristiques techniques

Alimentation: 230V 50/60Hz 120V 50/60Hz 24V AC/DC Puissance absorbée: env. 1 W Contact de sortie: 1 contact inverseur 16A 250V~µ cos ϕ = 1 Fluo compensé parallèle: 60VA max. 7µF Précision de l‘horloge: ± 0,2 s / jour aux conditions normales d‘utilisation conducteurs rigides fils souples Capacité des bornes: 1,5...4 mm2 1,5...2,5 mm2 Nbre de programmes maxi: 56 Intervalle mini de commutation: ± 1 min Nbre de démarrages: 84 (uniquement en mode impulsion) Durée de l’impulsion: 1s … 59min 59s Réserve de marche: 6 ans Température de stockage: -20°C à +60°C Température d’utilisation: -20°C à +55°C

Paramétrage de base Heure d‘été ± 1 h - Activation au choix EUROPE, ETATS-UNIS, … réglage usine (Europe, dernier dimanche de mars et d‘octobre). - Activation de CHOIX CHANG programme avec date de basculement été / hiver libre (choix mémorisé) Période de vacances Après activation, le programme de vacances est exécuté entre la date de début 0:00 h et la date de fin 24:00 h (MARCHE FORCE /ARRÊT FORCE). Après s‘être déroulé, le programme de vacances doit être réactivé.

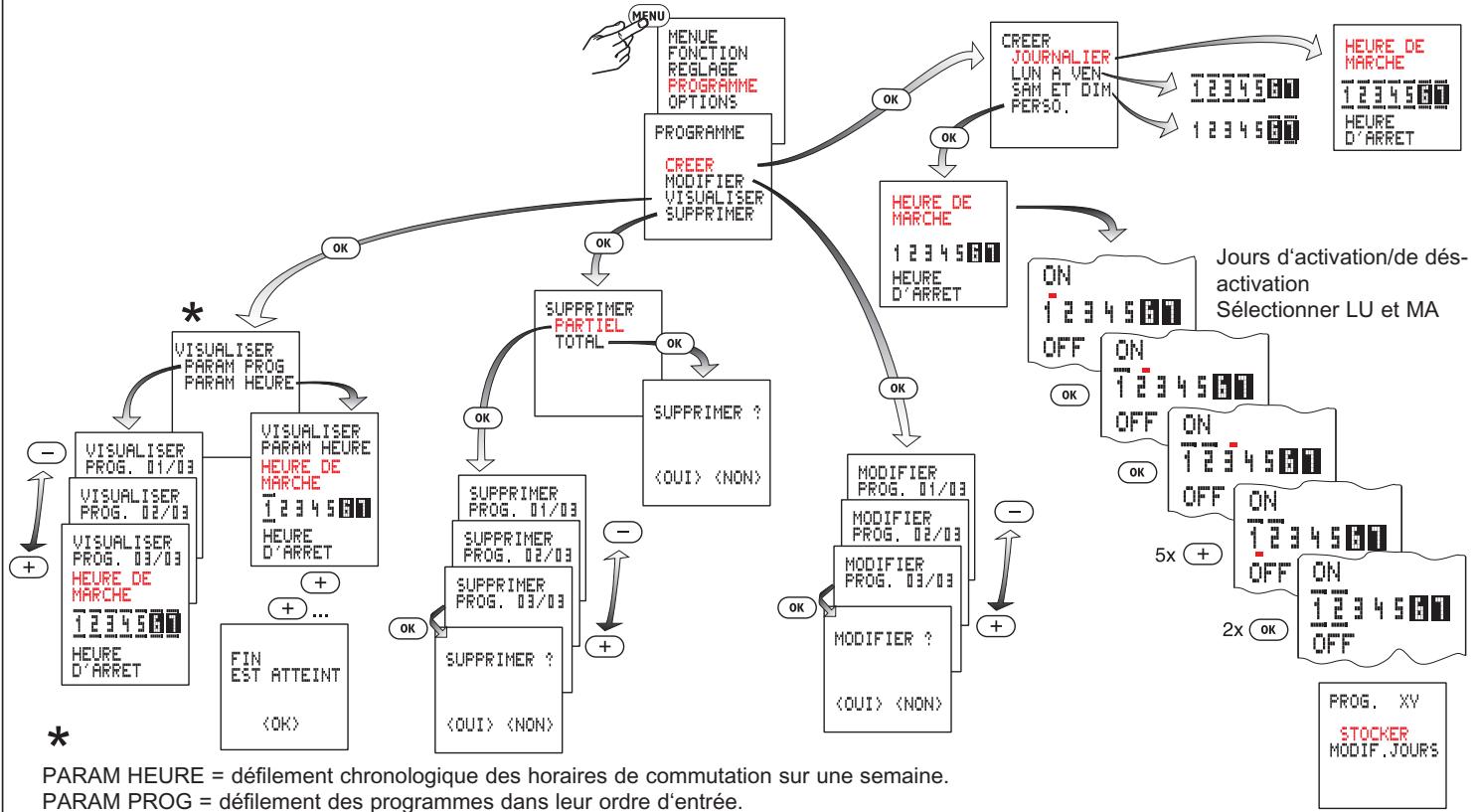

Programmation Un programme se compose d‘une heure de fermeture et d‘une heure d‘ouverture du circuit établi pour un jour, il peut se répéter certains jours ou tous les autres jours de la semaine. Blocs de jours prédéfinis (journalier, LU à Ve, SA à DI); il ne reste plus qu‘à régler les heures de fermeture et d‘ouverture du circuit. Le mode „personnalisé“ (perso.), permet de programmer ses horaires de commutation et ses propres jours. Jours d‘activation/de désactivation Sélectionner LU et MA

PARAM HEURE = défilement chronologique des horaires de commutation sur une semaine. PARAM PROG = défilement des programmes dans leur ordre d‘entrée.

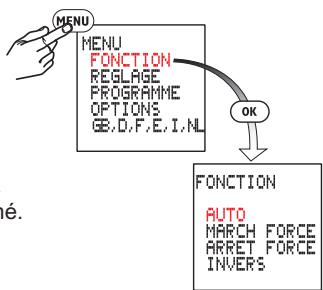

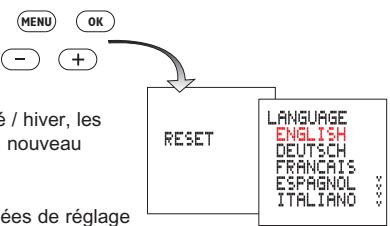

Modes de fonctionnement AUTO - mode automatique MARCHE FORCE ARRET FORCE INVERSE L‘état du contact défini par le programme est inversé. Au cycle suivant, il reviendra à son état initialement programmé. Remise à zéro MENU

Appuyer simultanément sur les quatre touches pendant environ 2 secondes et les relâcher. La langue, l‘heure, la date, l‘heure d‘été / hiver, les heures de commutations doivent être à nouveau réglés. Attention! Cette opération détruit toutes les données de réglage Vous trouverez d‘autres descriptions du fonctionnement dans la notice jointe.

• Réglage du contraste

• Transfert des programmes de l‘interrupteur horaire vers la clé de transfert de programme (écrire) Nota! Les programmes existants sur la clé de transfert de programme seront écrasés.

• Transfert des programmes de la clé de transfert de programme vers les interrupteurs horaires (lire) Nota! Les programmes existants sur l’interrupteur horaire seront écrasés.

• Compteur horaire totalisateur

• Affichage de la durée d‘activation du contact de sortie (de 0 à 65635 h) et de la date de dernière remise à zéro.

• Lorsque la fonction est activée, les cycles de commutation sont décalés de ± 30 min au hasard.

• Une impulsion entrecoupée par une coupure de courant terminera son cycle dès la reprise de celle-ci. Les impulsions se chevauchant se cumulent, sans arrêt, jusqu‘à la fin de la dernière impulsion. A la mise hors service de la fonction impulsion, le système se réinitialise automatiquement à 1 s.

• Démarrage de l‘impulsion
