047 63 - Interrupteur horaire LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Interrupteur horaire
Alimentation	230V 50/60Hz ou 24V AC/DC
Puissance absorbée	Environ 1 W
Contact de sortie	1 sortie 16A 250V~ ou 30V=
Fluide compensé parallèle	60VA max. / 1µF
Précision de l'horloge	± 0,2 s / jour aux conditions normales d'utilisation
Capacité des bornes	1,5 - 2,5 mm²
Nombre de programmes max	56
Intervalle min de commutation	1 min
Durée de démarrage	84 minutes (en mode impulsion)
Durée de l'impulsion	1s à 59min 59s
Réserve de marche	6 ans
Température de stockage	-20°C à +60°C
Température d'utilisation	-20°C à +55°C
Fonction	Commande horaire avec fonction impulsion
Affichage	Écran LCD avec heure, jour, date
Programmation	Programmation hebdomadaire avec résolution 30 min

FOIRE AUX QUESTIONS - 047 63 LEGRAND

Comment installer le produit LEGRAND 047 63 ?

Pour installer le LEGRAND 047 63, commencez par couper l'alimentation électrique. Suivez ensuite les instructions du manuel d'installation fourni, en veillant à respecter les normes électriques en vigueur.

Quels sont les types de câbles compatibles avec le LEGRAND 047 63 ?

Le LEGRAND 047 63 est compatible avec des câbles de type H05VV-F et H07RN-F. Assurez-vous que le diamètre des câbles est conforme aux spécifications du produit.

Que faire si le produit ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien branchée. Si le produit ne s'allume toujours pas, consultez le fusible ou le disjoncteur. Si le problème persiste, contactez le service client de LEGRAND.

Quelle est la puissance maximale supportée par le LEGRAND 047 63 ?

Le LEGRAND 047 63 supporte une puissance maximale de 16A à 230V, soit 3680W.

Comment nettoyer le produit LEGRAND 047 63 ?

Pour nettoyer le LEGRAND 047 63, utilisez un chiffon doux légèrement humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Le produit est-il conforme aux normes de sécurité en vigueur ?

Oui, le LEGRAND 047 63 est conforme aux normes de sécurité européennes, garantissant une utilisation en toute sécurité.

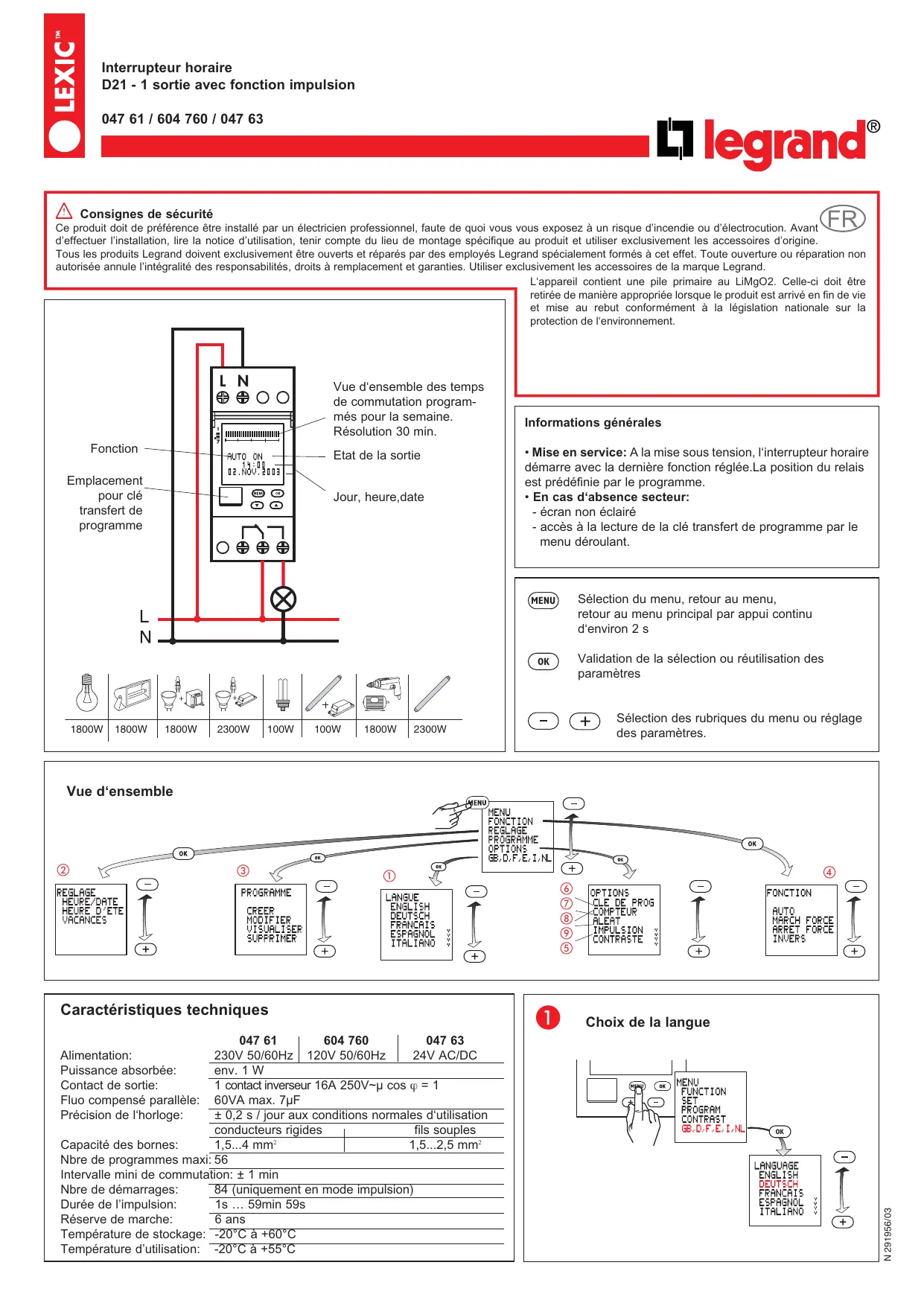

MODE D'EMPLOI 047 63 LEGRAND

Consignes de sécurité

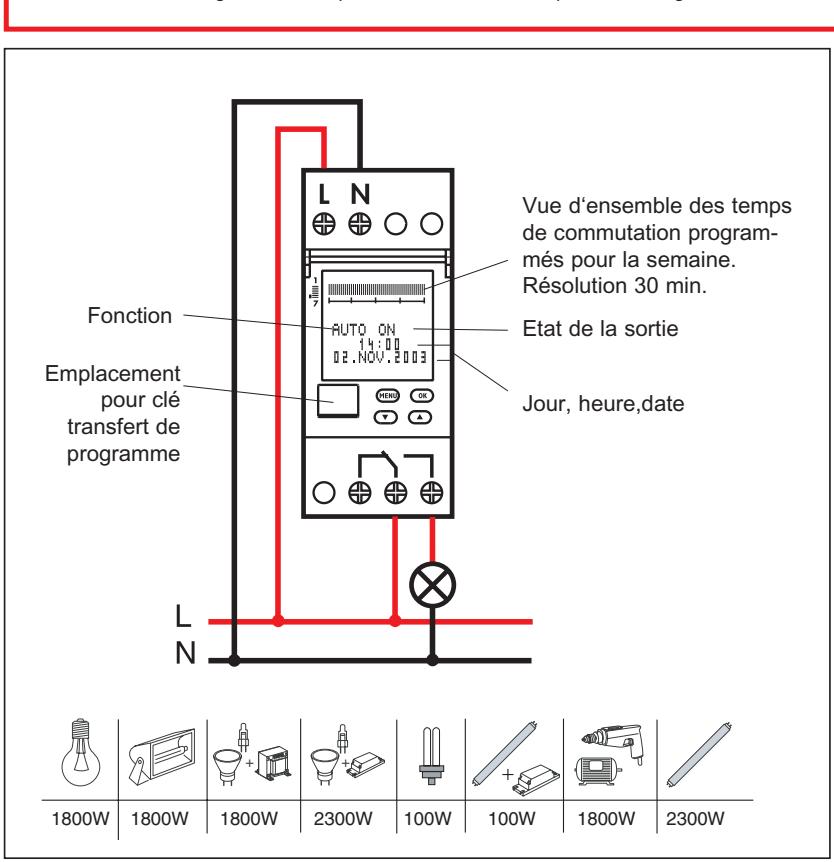

Ce produit doit de préférence être installé par un électricien professionnel, faute de quoi vous exposez à un risque d'incendie ou d'électrocution. Avant d'effectuer l'installation, lire la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utiliser exclusivement les accessoires d'origine. Tous les produits Legrand doivent exclusivement être ouverts et réparés par des employés Legrand spécialement formés à cet effet. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires de la marque Legrand.

L'appareil contient une pile primaire au LiMgO2. Celle-ci doit être retirée de manière appropriée lorsque le produit est arrivé en fin de vie et mise au rebut conformément à la législation nationale sur la protection de l'environnement.

Informations générales

• Mise en service: À la mise sous tension, l'interrupteur horaire démarre avec la dernière fonction réglée. La position du relais est prédéfinie par le programme.
• En cas d'absence de secteur:
• écran non éclairé
• accès à la lecture de la clé transfert de programme par le menu déroulant.

Validation de la sélection ou réutilisation des paramètres

• Sélection des rubriques du menu ou réglage des paramètres.

Caractéristiques techniques

Alimentation:	047 61	604 760	047 63
	230V 50/60Hz	120V 50/60Hz	24V AC/DC
Puisance absorbee:	env. 1 W
Contact de sortie:	1 contact inverseur 16A 250V~μ cos φ = 1
Fluo compensé parallele:	60VA max. 7μF
Précision de l'horloge:	± 0,2 s / jour aux conditions normales d'utilisation
	conducteurs rigides	fils souples
Capacité des bornes:	1,5...4 mm²	1,5...2,5 mm²
Nbre de programmes maxi:	56
Intervalle mini de commutation: ± 1 min
Nbre de démarrages:	84 (uniquement en mode impulsion)
Durée de l'impulsion:	1s ... 59min 59s
Réserve de marche:	6 ans
Température de stockage:	-20°C à +60°C
Température d'utilisation:	-20°C à +55°C

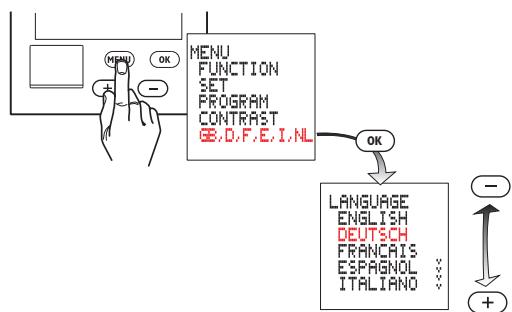

Choix de la langue

Période de vacances Après activation, le programme de vacances est exécuté entre la date de début 0:00 h et la date de fin 24:00 h (MARCHE FORCE /ARRÉT FORCE). Après cela, le programme de vacances doit être réactivé.

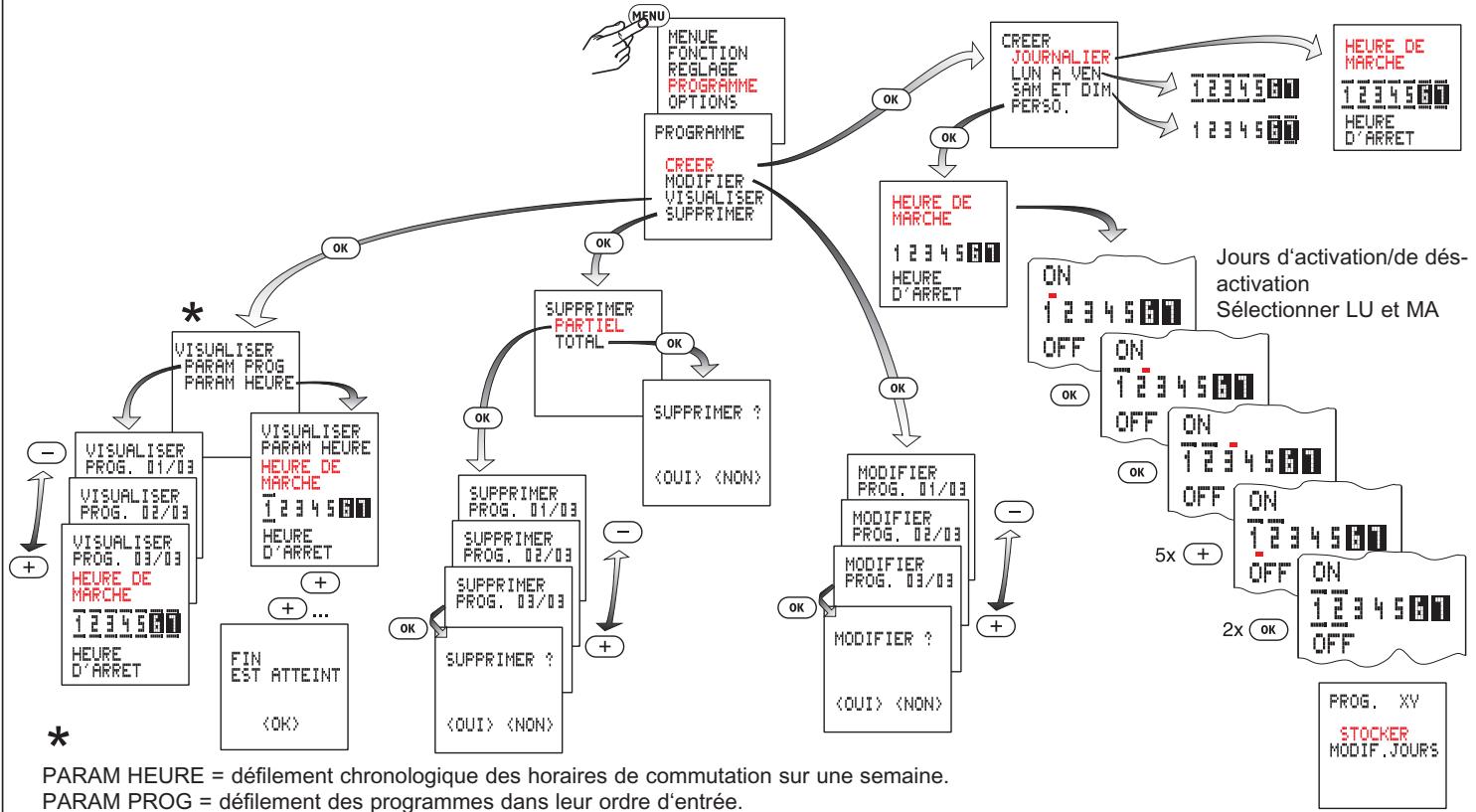

Un programme se compose d'une heure de fermeture et d'une heure d'ouverture du circuit établi pour un jour, il peut se répéter certains jours ou tous les autres jours de la semaine.

Blocs de jours prédéfinis (journalier, LU à Ve, SA à DI) ; il ne reste plus qu'à régler les heures de fermeture et d'ouverture du circuit.

Le mode « personnalisé » (perso.), permet de programmer ses horaires de commutation et ses propres jours.

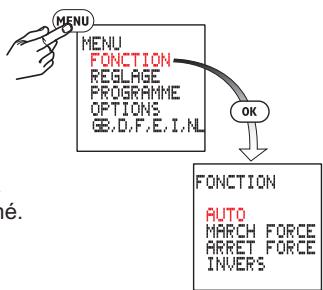

Modes de fonctionnement

• AUTO - mode automatique MARCHE FORCE
• ARRET FORCE INVERSE

L'état du contact défini par le programme est inversé.

Au cycle suivant, il reviendra à son état initialement programmé.

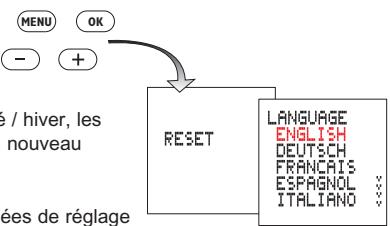

Remise à zéro

Appuyer simultanément sur les

quatre touches pendant environ

2 secondes et les relâcher.

La langue, l'heure, la date, l'heure d'été / hiver, les

Les heures de commutation doivent être à nouveau

regles.

Attention!

Cette opération détruit toutes les données de réglage

Vous trouverez d'autres descriptions du fonctionnement dans la notice jointe.

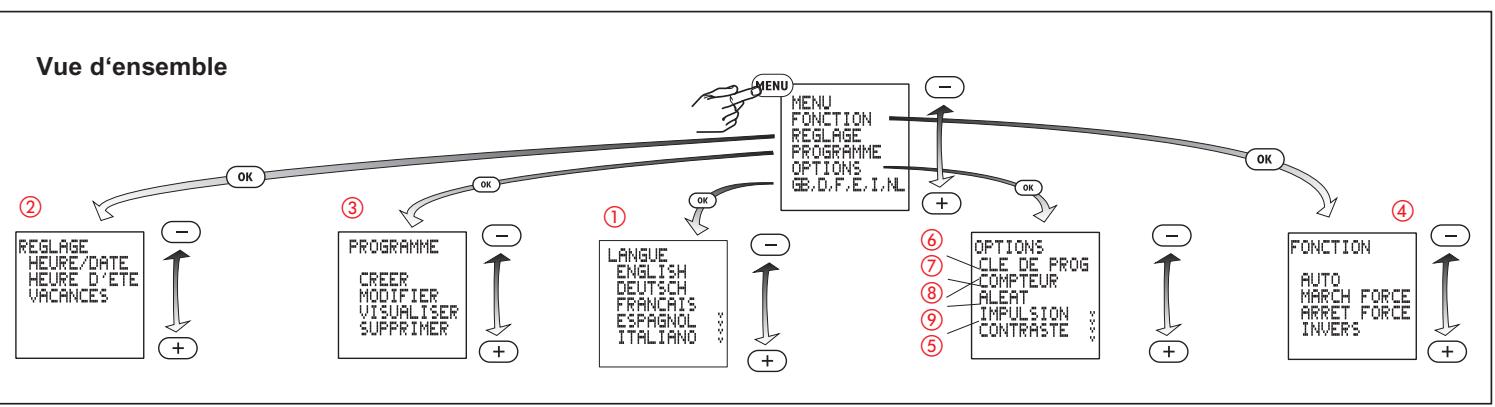

• Kontrasteinstellung
• Réglage du contraste
• Réglage du contraste
• Reglage contrasto
• Ajuste du contraste
• Contrast-installing

• Datenschlüssel
• Clé de transfert de programme Data key

• Transfert des programmes de l'interrupteur horaire vers la clé de transfert de programme (écrite)

Notez! Les programmes existants sur la clé de transfert de programme seront écrasés.

• Durée d'impulsion
• Pulse duration
