432 07 - Alarme intrusion LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type d'alarme	Intrusion filaire
Alimentation	Réseau électrique 230V
Nombre de zones	Non précisé
Type de détecteurs compatibles	Détecteurs filaires techniques
Signalisation sonore	Oui, intégrée
Signalisation visuelle	Oui, intégrée
Installation	Murale, encastrée
Mode de configuration	Par codes d'accès
Test d'installation	Oui, intégré
Accessoires inclus	Clavier, sirène, détecteurs
Protection anti-sabotage	Non précisé
Guide d'utilisation	Inclus
Dimensions	Non précisé
Poids	Non précisé
Normes	NFA2P
Garantie	Non précisé

FOIRE AUX QUESTIONS - 432 07 LEGRAND

Comment installer le produit LEGRAND 432 07 ?

Pour installer le LEGRAND 432 07, suivez le manuel d'installation fourni. Assurez-vous de couper l'électricité avant de commencer et de respecter les normes électriques en vigueur.

Quelle est la capacité maximale de charge du LEGRAND 432 07 ?

Le LEGRAND 432 07 peut supporter une charge maximale de 16 A, soit environ 3680 W sous une tension de 230 V.

Que faire si le produit ne fonctionne pas ?

Vérifiez d'abord si l'alimentation est correcte et si le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel ou contactez le service client de Legrand.

Le produit est-il compatible avec les autres appareils électriques ?

Oui, le LEGRAND 432 07 est compatible avec la plupart des appareils électriques standards fonctionnant sous 230 V.

Comment nettoyer le produit LEGRAND 432 07 ?

Utilisez un chiffon doux et sec pour nettoyer le produit. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la durée de garantie du LEGRAND 432 07 ?

Le produit LEGRAND 432 07 est généralement garanti pendant 2 ans à compter de la date d'achat. Conservez votre reçu comme preuve d'achat.

Où puis-je acheter des pièces de rechange pour le LEGRAND 432 07 ?

Les pièces de rechange pour le LEGRAND 432 07 peuvent être achetées auprès de revendeurs agréés Legrand ou sur le site officiel de Legrand.

MODE D'EMPLOI 432 07 LEGRAND

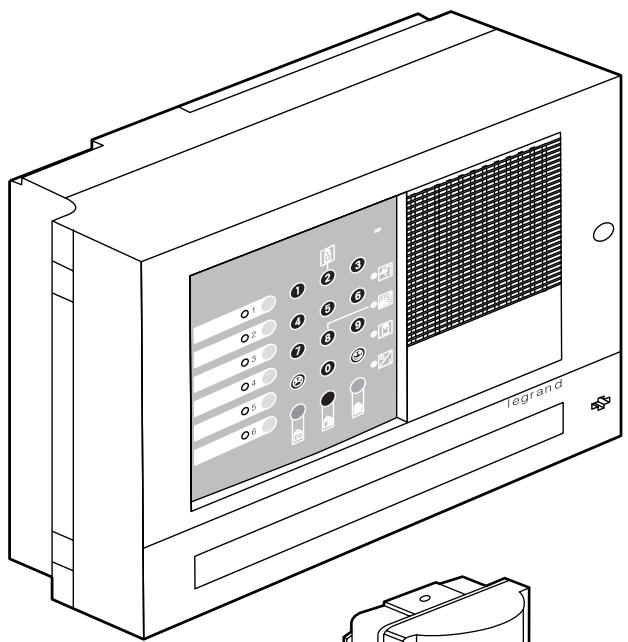

Guide d'installation et d'utilisation

Alar-me intrusion filaire

NFA2P

Sommaire

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils 5 à 9

Préparation du chantier 10-11

Installation de la centrale 12

Installation et raccordement des périphériques 13 à 23

Installation et raccordement des détecteurs techniques 24

Installations complémentaires 25

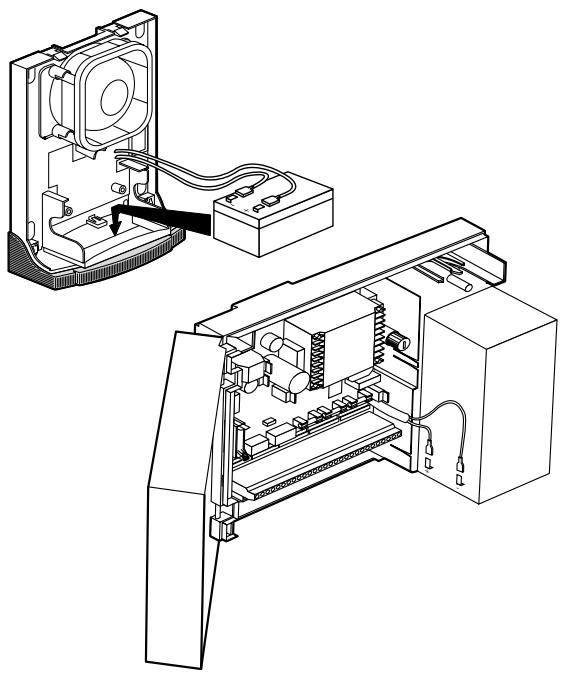

Première mise sous tension 25-26

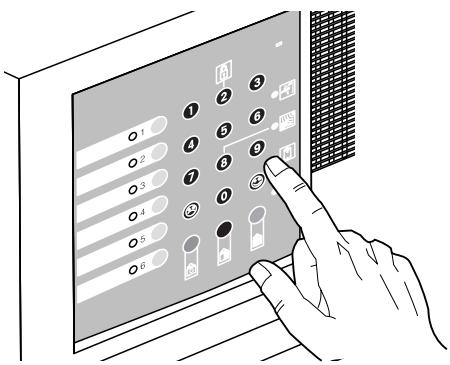

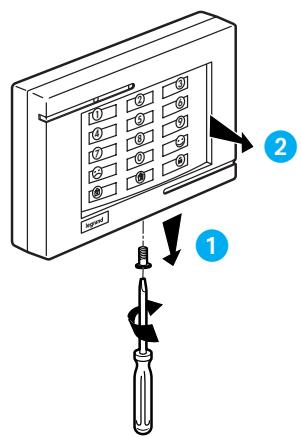

Test de l'installation 26 à 29

Codes d'accès 30

Guide d'utilisation 32 à 35

Signalisations sonores et visuelles sur la centrale 36

Sommaire détaillé 37-38

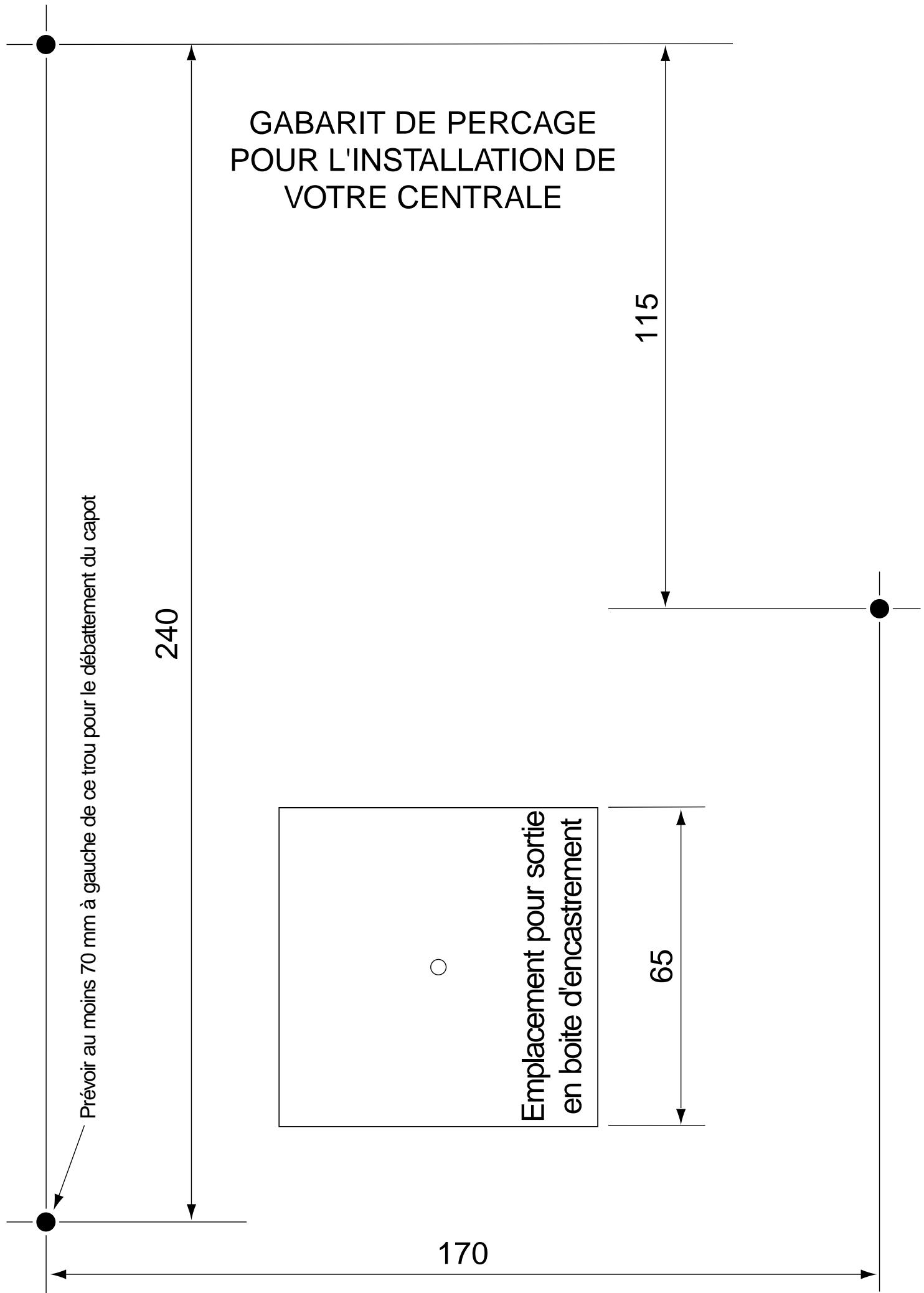

Gabarit de perçage 39

Magnétiques

saillie

Réf. 431 00

• encastré

Réf. 431 01

• pour port de garage

Réf. 431 08

Infrarouge

• pour surveillance de pièces à risque 90° - 13m

Réf. 431 18 *

• pour surveillance de couloirs 7,5° - 23m

Réf. 431 19*

• Peuvent être installées sur rotule Ref. 433 92

Double technologie

Réf. 431 42

Bris de glace

Ref. 431 10

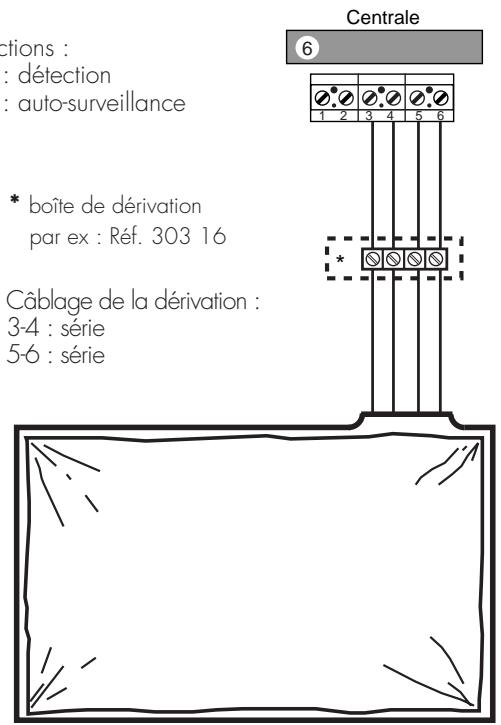

Tapis de contact

Ref. 431 12

Dépréalarme infrarouge PLEXO

• détector

Réf. 431 23

relais

Réf. 433 50

Techniques

• congélateur

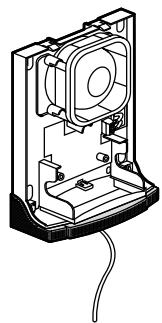

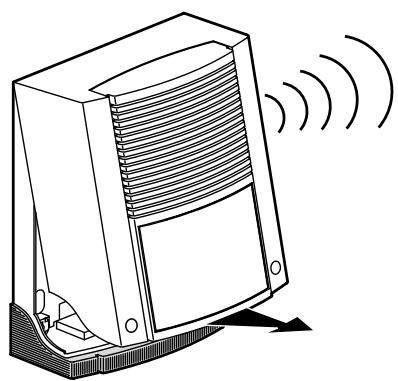

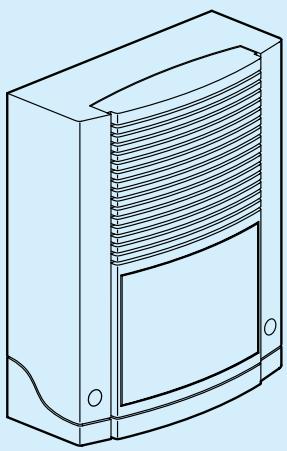

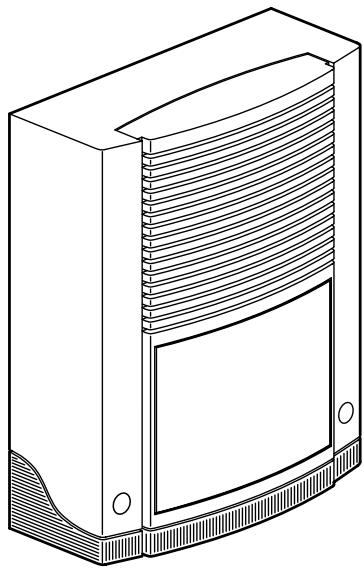

Sirène intérieure/extérieure principale auto-alimentée

Réf. 432 60

Clavier à code

Réf. 432 23

TELECOMMANDE Transmetteur téléphonique

Réf. 43273

Sirène intérieure supplémentaire non autoalimentée

Réf. 432 61

Sirène extérieure auto-alimentée avec flash

Ref. 43263

Organisation de l'alarme intrusion filaire

L'organisation de l'alarme intrusion filaire s'adapte au mode de vie de votre client et de ses besoins.

Bien sûr, il peut avoir une protection maximale lorsqu'il s'absente de son logement, mais :

• il veut quand même être protégé la nuit lorsqu'il dort.
• il peut être protégé et pouvoir laisser son animal domestique lors d'une courte absence,
• il peut protéger la nuit un local professionnel attenant à son logement....

La marche partielle de l'alarme intrusion filaire permet ces différents niveaux de protection sur une même installation.

En effet, la centrale de l'alarme peut gérer 6 boucles de détection. Une boucle de détection est un circuit électrique composé d'un ou plusieurs détecteurs.

Les boucles 1 et 2 peuvent être mises en surveillance alors que les quatre autres restent à l'arrêt : c'est la marche partielle.

Il est donc aisé de regrouper sur ces 2 boucles le ou les détecteurs qui assureront :

• soit la surveillance pendant que l'utilisateur (ou un animal) est présent
• soit la protection d'une partie du logement.

Examples d'application :

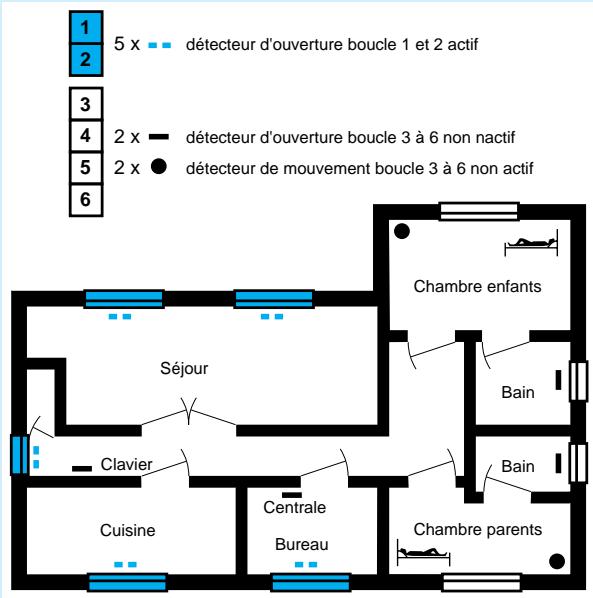

La MARCHE partielle

Le logement est protégé pendant que l'utilisateur mort.

Il peut se déplacer dans la maison sans risque. Dans cette même configuration, l'utilisateur peut laisser son animal domestique pendant une absence.

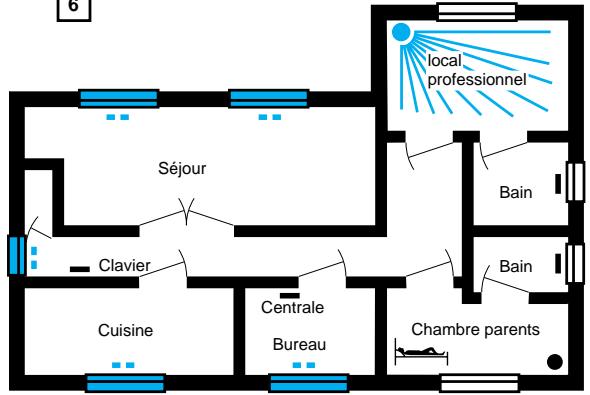

La MARCHE partielle

Le local professionnel est protégé, par exemple la nuit.

5 x détecteur d'ouverture boucle 1 actif

1 x détecteur de mouvement boucle 2 actif

2x - détector d'ouverture boucle 3 à 6 non actif

1 x • détecteur de mouvement boucle 3 à 6 non actif

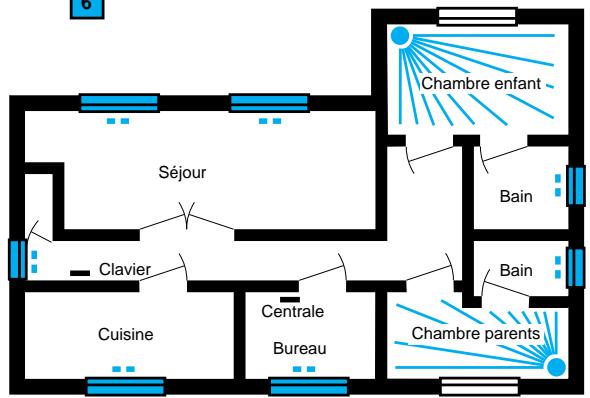

La marchet TOTALE

L'ensemble du logement est protégé

7x détecteur d'ouverture boucle 1 à 6 actif

2x détecteur de mouvement boucle 1 à 6 actif

Caractéristiques techniques :

• 6 bouches de détection dont 2 temporisables, 1 pré-alarme 24h/24h configurable
• 7 boucles d'auto-surveillance 24h/24h
• alimentation : 230 V~ 50 Hz
• ↑ température de fonctionnement : 0 à 55°C
• fonctionne avec une batterie Ref. 433 41 (non fournie)
• conforme aux normes EN 60 065 et EN 50 130 - 4
• pouvoir de coupure de la sortie relais : 1 A sous 24V = - ou 1 A sous 48V ≃ câblage avec câble 6/10mm Ref. 433 95
• tension de charge batterie (borne 1) : 13,7V (-1% +5%), ondulation max = 250 mV
• date de péremption de la batterie : 1 an après la date de dernière charge indiquée sur la batterie
• encombrement : 290 x 210 x 90

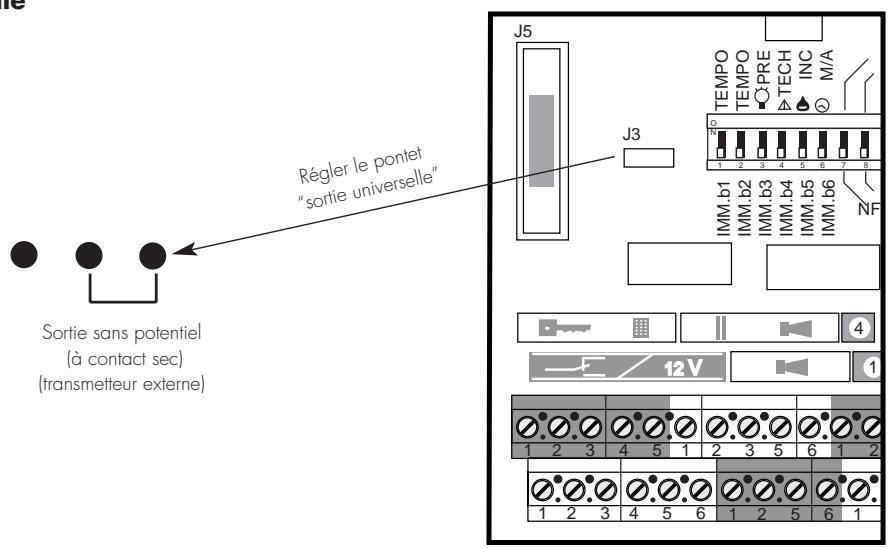

• sortie de commande :
• sorties sirènes auto-alimentées :

-borne de commande 13,7V± 1% hors alarme - borne de commande < 0, 1 V en alarme

• entrée/sortie clavier:

-borne 3 et 4 : liaison série RS 485 -borne 5 :

• détection d'autoprotection si tension > 13,3 V
• réarmement d'autoprotection si tension < 5 V

sortie: - contact fermé : < 5 ohm - contact ouvert : > 10 Mohm - entrées détention (3-4) et auto-protection (5-6): - pas de détection : < 100 ohm - détection : > 1 Mohm

• IP 30; IK07

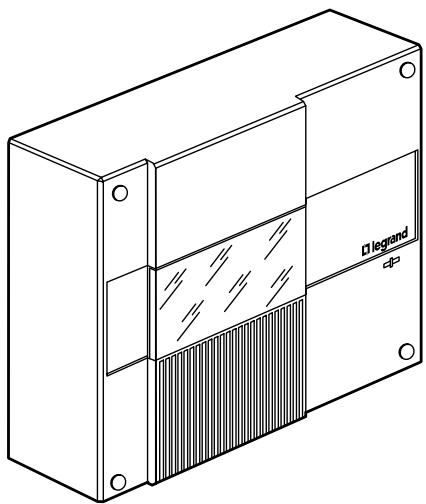

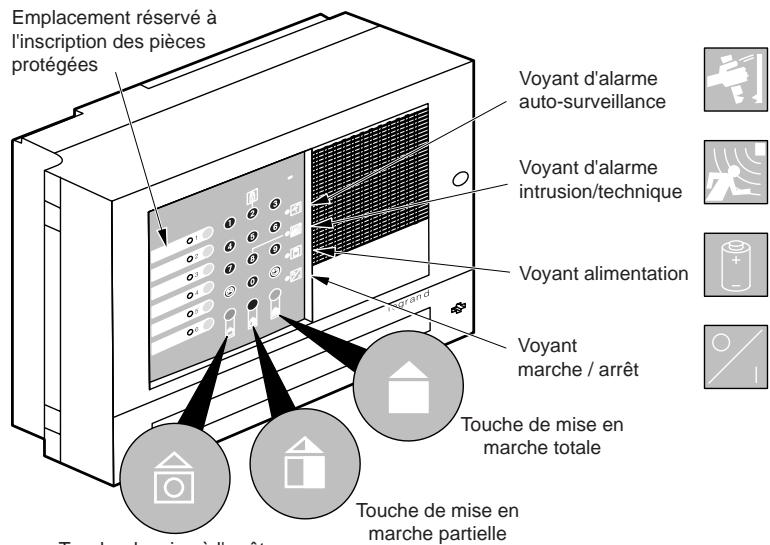

La centrale d'alarme analyse et traite les informations de détection émises par les différents détecteurs, sort d'interface utilisateur via les organes de commande à distance et pilote les avertisseurs pour signaler une intrusion.

Livré avec un gabarit de perçage, 1 rondelle de rattrapage à trou oblong (à détacher du socle), une notice d'installation et d'utilisation du système d'alarme complet et un guide d'utilisation à remettre à votre client.

Notification d'admission NFA2P délivrée par le LCIE certification,

33 avenue du Général Leclerc,

92262 Fontenay-aux-Roses

n° d'agrément : 439 439-01

UF:70P2

Configuration maximale gérée par la centrale multirisques

La batterie de la centrale peut fournir	En veille	En alarme
pour autonomie de 12 h	170 mA	935 mA
Consommation appareils	En veille	En alarme
Centrale multirisques	40 mA	285 mA
Sirène intérieure supplémentaire (432 61)	0 mA	150 mA
Sirène intérieure/extérieure auto-alim.	8 mA	0 mA
Sirène extérieure avec flash	8 mA	0 mA
Transmetteur téléphonique	1 mA	150 mA
Clavier à code	5 mA	25 mA
DéTECTeur infrarouge intérieur	15 mA	20 mA
DéTECTeur double technologie	32 mA	45 mA
DéTECTeur de pré-alarme	20 mA	25 mA
DéTECTeur technique Congélateur	0,1 mA	20 mA
DéTECTeur technique Gaz	170 mA	190 mA
DéTECTeur technique Inondation	0,1 mA	20 mA
DéTECTeur technique Fumée	10 mA	100 mA

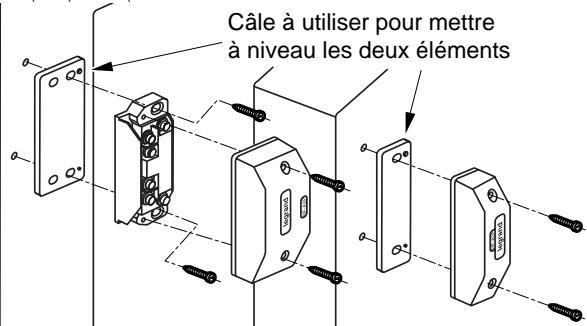

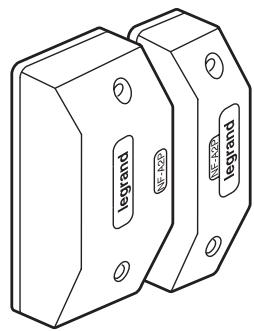

Détecteur magnétique saillie, réf. 431 00

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrebaillement. Livré avec 2 passes fils fendus et 2 cales de rattrapage (à l'intérieur).

Caractéristiques techniques

distance de déclenchement : 12 mm maxi - température de fonctionnement : - 10° à + 70°C

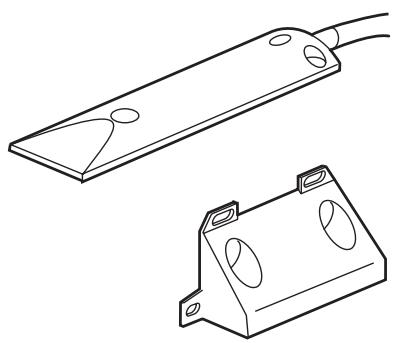

Détecteur magnétique pour porte de garage, ref. 431 08

Place à l'intérieur du garage, le sabot est fixé sur le sol et l'aimant sur la porte de façon à déclencher au moindre entremêlement. Livré avec 1 câble de raccordement muni de gaine en acier.

Caractéristiques techniques :

distance de déclenchement : 5 mm maxi - température de fonctionnement : -5° à +55°C

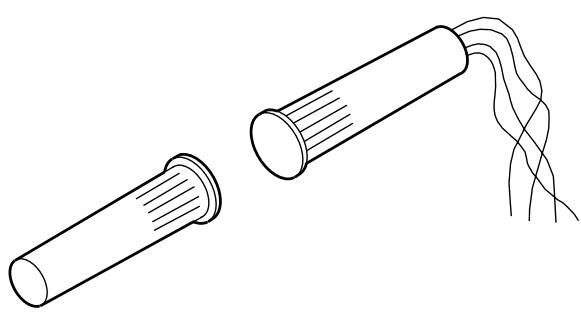

Détecteur magnétique encastré, réf. 431 01

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrebaillement.

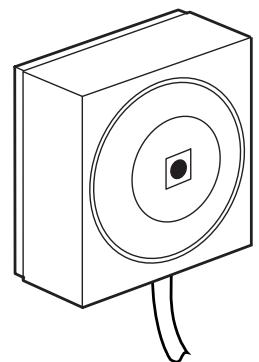

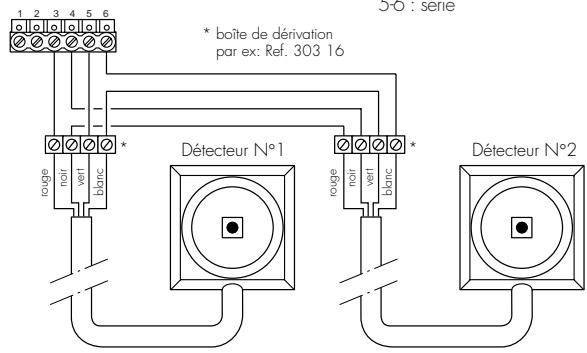

Détecteur bris de glace, ref. 431 10

Place en intérieur, il est utilisé pour la surveillance des vitres fixes (vitrines, vérandas,...), et se fixe par collage à l'intérieur de la vitre. Livré avec 1 adhésif double face.

Caractéristiques techniques :

• distance de déclenchement : 5 mm maxi
• température de fonctionnement : -5° à +55°C

Caractéristiques techniques :

• détection ultrasonique créée par le bris du verre
• température de fonctionnement : -5 °C à +55 °C

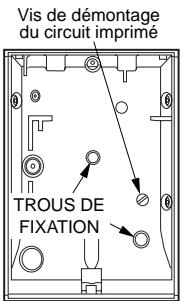

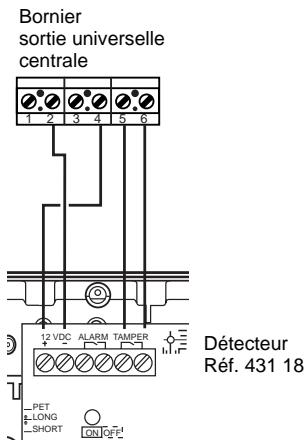

Détecteurs infrarouge pour surveillance

de pièces à risque : - 13 m, Ref. 431 18 de couloirs : 7,5° - 23 m, Ref. 431 19

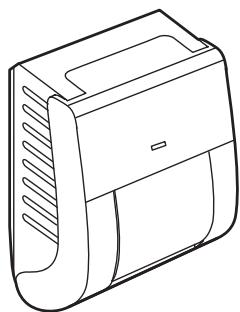

Rotule de fixation, ref. 433 92

Placés en intérieur, ils permettent la détection du rayonnement infrarouge émis par la chaleur du corps des intrus en mouvement. La rotule de fixation s'adapte aux détecteurs Ref. 431 18 et 431 19 et permet d'orienter le détecteur en fonction du local à protégé.

Caractéristiques techniques :

• champ large, portée 13 m (Réf 431 18) pour la surveillance de pièces à risque
• champ étroit 7,5°, portée 23 m (Réf 431 19) pour la surveillance de couloirs et passages obligés
• détection à la verticale (pas d'angle mort)
• température d'utilisation: à +55°C
• comptage d'impulsions
• compensé en température (permet de garder la même sensibilité quelles que soient la température ambiantecomprise entre 0°C et +55°C.

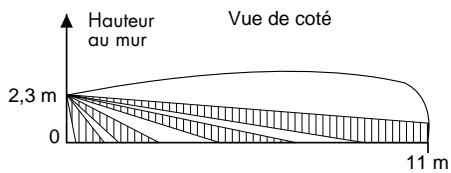

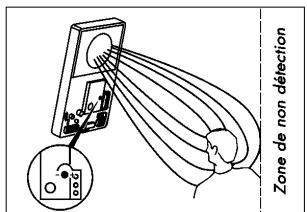

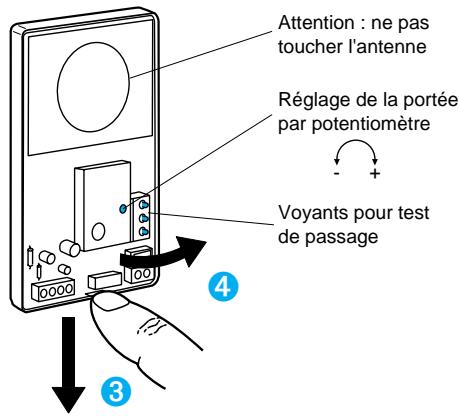

Détecteur double technologie, réf. 431 42

Envoie l'information d'alarme à la centrale s'il détecte simultanément :

• un mouvement (technologie hyperfréquence, c'est-à-dire modification des ondes électromagnétiques que le détecteur émet en permanence),
• un dégagement de chaleur (technologie infrarouge).

Une seule détection ne suffit pas, elle doit être confirmée par la deuxième pour déclencher l'alarme.

S'utilise là où le détecteur infrarouge seul peut être perturbé (baies vitrées, miroirs, convecteurs entraînant des variations importantes et rapides de température).

Caractéristiques techniques :

portée réglable jusqu'à 11 m - fréquence d'émission : 2,45 GHz angle - température d'utilisation: + 5° à + 55°C

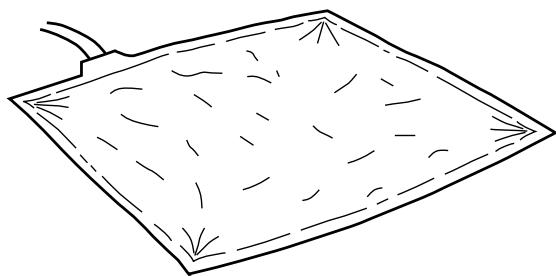

Pour la surveillance d'un point d'accès ou de passage. Se place sous une moquette ou un tapis.

Caractéristiques techniques :

• fonctionne en normalement ouvert
• température de fonctionnement: à +40°C.

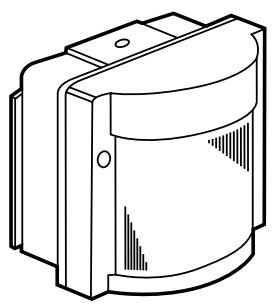

Relais de pré-alarme PLEXO, ref. 433 50

Place en extérieur, il assure une détection préventive des personnes sans déclencher les sirènes ni le transmetteur téléphonique mais en mettant en marche une fonction électrique par l'intermédiaire du relais (ex : allumage, éclairage extérieur, mise en marche d'un carillon,...).

Caractéristiques techniques

• portée du détecteur : 10 m avec un angle de • contact relais : 230 V / 100 W maxi
• température de fonctionnement : -5° à +55°C

Batteries

• pour centrale : Réf. 433 41,
• pour sirène: Réf. 433 40.

Elles assurent l'autonomie en cas de coupure du courant.

Signification des codes sur batteries Réf. 433 40/41 :

code ligne de fabrication

Exemple : 9708063A = fabriqué le 6 août 1997

Exemple : 9703211 = fabriqué le 21 mars 1997

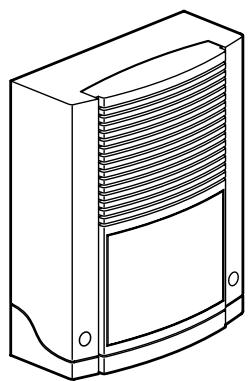

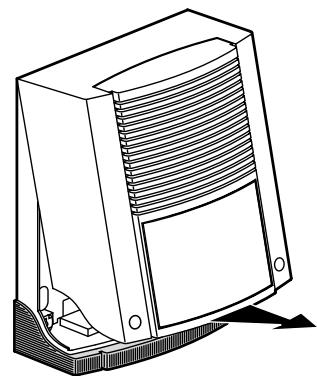

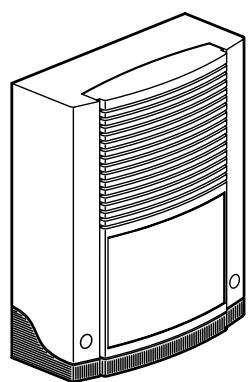

Sirene extérieure auto-alimentée avec flash, réf. 432 63

Leur puissance sonore perturbe les intrus, les empêche d'écouter l'arrivée éventuelle de secours et signale l'effraction.

Caractéristiques techniques

• sirène auto-alimentée : fonctionne avec une batterie 1,2 Ah - 12 V Réf. 433 40 (non fournie)
• température de fonctionnement

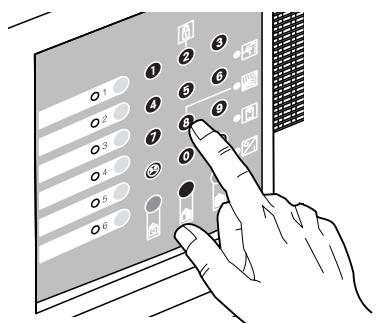

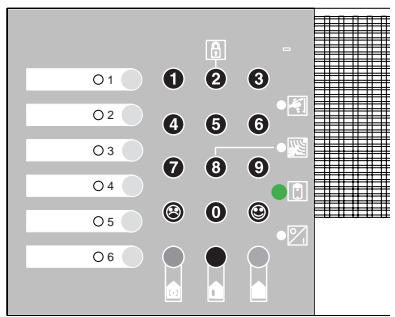

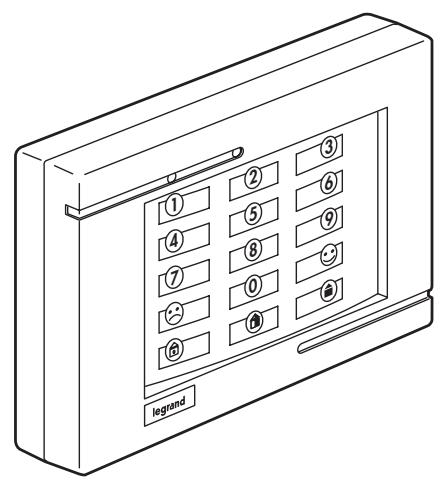

Clavier à code, réf. 432 23

Il permet à l'utilisateur de mettre en marche ou d'arrêter son système d'alarme à distance par l'intermédiaire du code d'accès principal ou secondaire.

Le code d'accès secondaire permet de désactiver les boucles 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance (voir page 30).

Caractéristiques techniques :

• température de fonctionnement : - 10° à + 55°C

Détecteurs techniques :

Détecteurs à contact sec, normalement fermé.

Type Gamme	MOSAIC 45	PLEXO	SAGANE
Congélateur	744 73	916 83	845 00
Gaz	744 76	916 81	Méthane	845 06
			Butane/Propane	845 07
Inondation	744 77	916 82	845 02

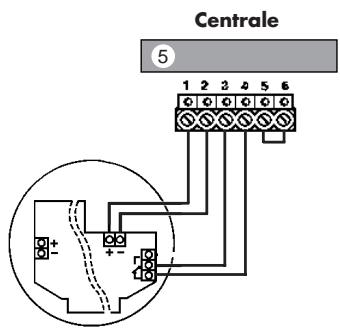

Fumée				406 10

Preparation du chantier

Utilisez les tableaux ci-dessous pour noter les caractéristiques de votre installation et les protections souhaitées en fonction des pièces à protéger : CHOIX DES DETECTEURS, DES MODES DE FONCTIONNEMENT (partiel ou total), choix des temporisations, du code d'accès (principal ou secondaire), choix des boucles, type de commande et type d'alarmes.

Les détecteurs d'intrusion :

Pièces ou issues à protégger	Type de détecteur	Quantité	Mode partiel	Temporisée	Accès code secondaire	Choix de la boucle
Entrée	Magnétique saillie	2	Oui	Non	Oui	Boucle N° 1

Example

Choisissez la boucle d'après ses caractéristiques paramétrables, par la position du micro-interrupteur, le mode de fonctionnement attendu et le code d'accès autorisé.

Boucles de détention	Caracteristiques	Mode de fonctionnement	Accès code secondaire
1 1	Protection TEMPORISéeProtection IMMédiate	H B	Oui
2 1	Protection TEMPORISéeProtection IMMédiate	H B	Oui
3	Protection PRE-alarmeProtection IMMédiate	H B	Non
4	Protection TECHniqueProtection IMMédiate	H B	Oui
5	Protection INCendieProtection IMMédiate	H B	Non
6	Protection IMMédiate	H B	Oui

Position du micro-interrupteur H = Haut, B = Bas

Protection totale

Protection partielle

Les commandes à distance et les avertisseurs :

Type	Choix	Lieu d'installation	Remarques
Clavier à code
Sirène auto-alimentée (intérieur/extérieur)
Commande relat configurable
Sirène supplémentaire (intérieur)

Mentionnez tout de suite au crayon à papier les pièces protégées par les boucles de détection

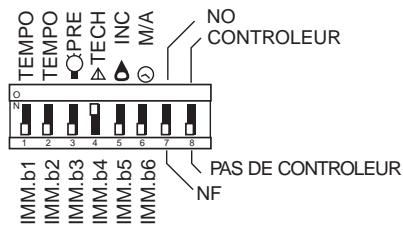

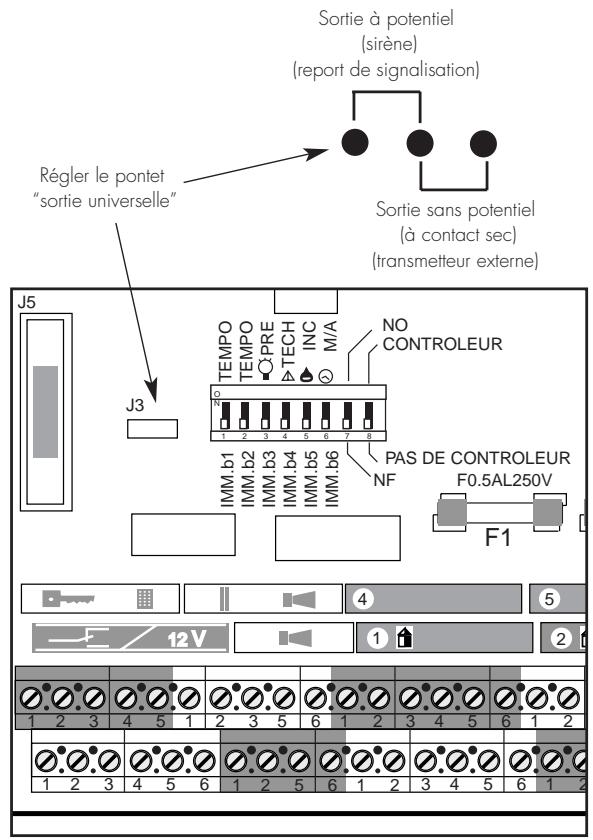

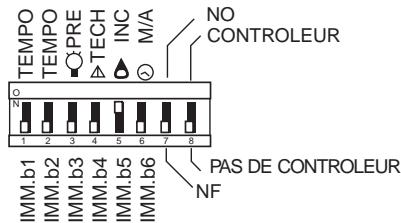

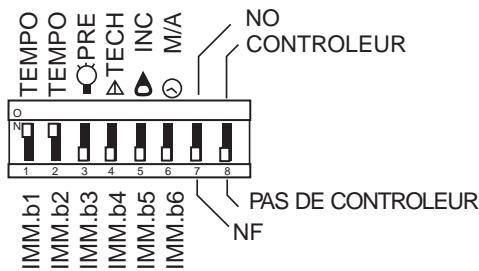

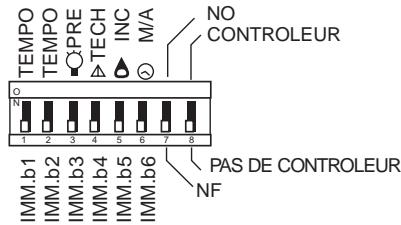

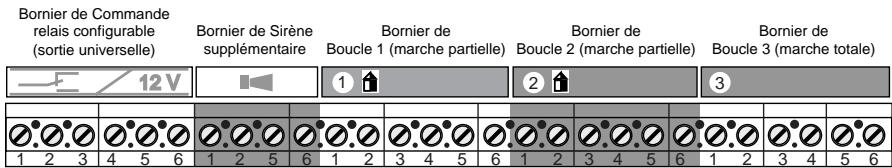

Micro-interrupteurs 2 positions (Haut/Bas) de paramétrage des boucles Cavalier de réglage commande relais (à potentiel ou à contact sec)

Borniers de raccordement TBTS

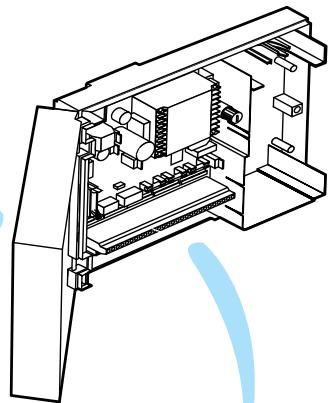

Installation de la centrale

L'installation doit être réalisée conformément aux règles d'installation en vigueur. Utilisez le gabarit de perçage fourni page 39.

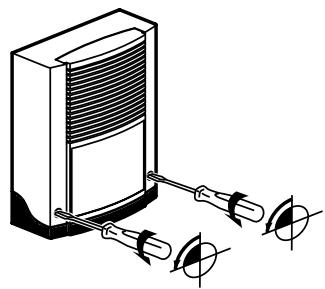

Fixation sur le mur

Avant de fixer le socle, placer la rondelle de rattrapage dans le trou de fixation. Bien vérifier que le mur est sans aspérité, notamment au niveau du contact d'auto-surveillance. Vérifier que le contact d'auto-surveillance appuie bien sur le mur une fois la centrale fixée.

Vue de derrière

Informations complémentaires

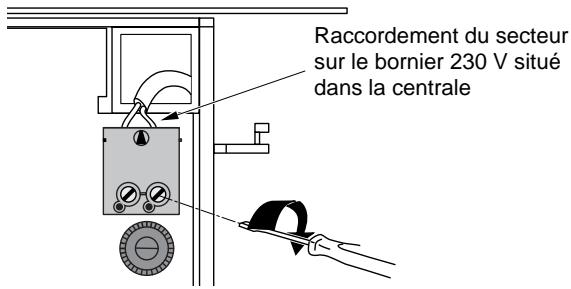

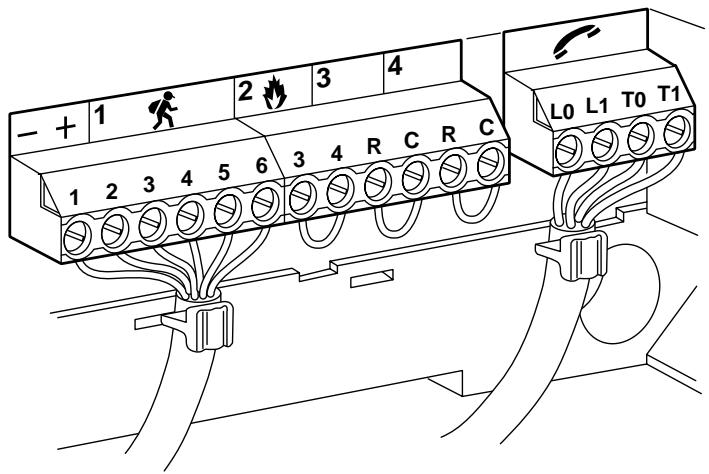

Raccordements

Depuis le tableau d'abonné, tirer une ligne spécifique alarme intrusion. Utiliser un câble 2 × 1,5 ~mm^2.

Protection de la ligne par coupe-circuit ou disjoncteur DX Ref. 060 12 phase + neutre 2A. Il est conseillé d'installer sur cette ligne un parafoudre Ref. 038 22.

Raccorder le câble d'alimentation comme indiqué sur le schéma ci-dessous.

L'installation doit être conforme aux règles d'installation en vigueur.

Ne pas mettre sous tension maintenant

Nota : S'il n'y a pas de commande déportée prévue dans l'installation, il est recommandé de placer la centrale à proximité de la porte de sortie afin que le buzzer soit audible.

Raccordement aux différents appareils de votre installation :

Raccordez les borniers des boucles utilisées en même temps que l'installation des appareils associés. Câblez en premier lieu les borniers des boucles du bas (1, 2 et 3) afin de faciliter l'accès aux borniers du haut.

Important

Pour les boucles qui ne seront pas utilisées (reportez-vous à votre tableau page 10), reliez avec un fil de liaison (longueur de 2 cm, dénudé à chaque extrémité) les bornes suivantes :

5 et 6 : de tous les borniers inutilisés (boucle d'auto-surveillance) 3 et 4 : des borniers de boucles de détection inutilisées 2 et 5 : du bornier de commande par clavier s'il n'est pas utilisé.

Détecteur magnétique saillie, réf. 431 00

Recommandations

Les détecteurs magnétiques d'ouverture doivent être fixés de façon à déclencher au moins l'entrebâillonnement :

• pour une porte : à l'opposé des gonds.
• pour une fenêtre : un détecteur sur chaque battant. Lame couplée : fixe Aimant : mobile

Fixation verticale ou horizontale sur porte ou fenêtre

Utilisez ou enlevez les cales sous l'aimant ou sous la lame sousse pour que les deux éléments soient à la même hauteur.

Voir la notice individuelle pour les distances de déclenchement.

Câblage d'un seul détecteur Bornier centrale

Fonctions : 3-4 : détention 5-6 : auto-surveillance

Régler dans la centrale les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs

Détecteur magnétique encastré, réf. 431 01

Recommandations

Fixation verticale sur porte ou fenêtre Câblage d'un seul détecteur Bornier centrale

3-4 détection 5-6 : auto-surveillance

Câblage de plusieurs détecteurs

Régler dans la centrale les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

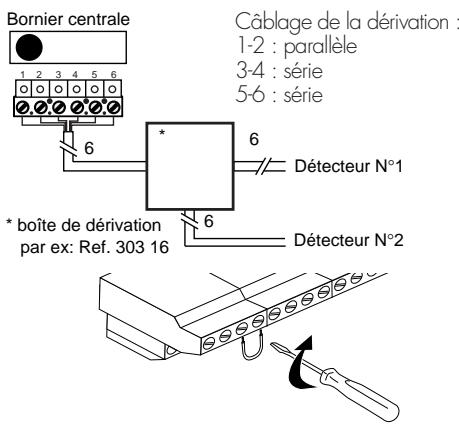

Câblage de la dérivation : Bornier centrale 3-4 : série 5-6 : série

Détecteur magnétique pour porte de garage, ref. 431 08

Recommandations

Fixation pour portes à bascule Câblage d'un seul détecteur

Centrale

Régler les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détection. Repérez les fils de raccordements : - les fils dénudés pour 3-4 - les fils non dénudés pour 5-6 Fonctions : 3-4: détection 5-6: auto-surveillance * boîtes de dérivation par ex: Ref. 303 1

Câblage de la dérivation :

3-4: serie

56 : série

Câblage de plusieurs détecteurs Centrale

Déteur bris de glace, réf. 431 10 recommendations

Ce type de détecteur doit toujours être installé en complément d'un détecteur volumétrique. Couverture : rayon 1,5 m Vitres épaisseur < 6,35 mm Sensibilité : reglee en usine

Fixation 1

Câblage d'un seul détecteur Câblage de plusieurs détecteurs Bornier centrale Câblage de la dérivation : 3-4 : série 5-6 : série

Détector infrarouge, réf. 431 18 et 431 19

Orienter le détecteur de façon à ce que l'intrus coupe les faisceaux latéralement.

Vue de dessus

Ref. 431 18

• Les détecteurs infrarouge sont sensibles aux changements brusques de températures. Ils doivent être installés à l'abri du soleil.
• L'appareil installé doit tourner le dos à la source lumineuse.
• S'il y a une surface vitrée, s'assurer qu'aucune source lumineuse (phare,...) ne puisse la traverser et déclencher l'alarme.
• S'assurer qu'aucune bouche de ventilation (air pulsé), convecteur ou autre source spontanée de chaleur (cheminée) ne rentre dans la partie sensible du champ de détection.
• Ne pas laisser d'animaux dans la ou les pièces protégées par ce type de détecteur.

Vue de dessus

Réf. 431 19

Vue de côte

Fixation

Retirer le circuit imprimé pour fixer le détecteur à plat. Ne pas toucher le capteur.

En angle

Le détecteur posé en angle sera fixé par 2 vis à droite ou à gauche.

Vis d'ouverture du capot libérant l'auto-surveillance à l'ouverture

Sur rotule

Abaisser le circuit imprimé pour fixer le détecteur sur rotule. Ne pas toucher le capteur.

Passage de câbles

Vis de démontage du circuit imprimé

Câblage d'un seul détecteur Centrale

Régler les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque bout de détention.

Correspondance borniers

Centrale	1	2	3 - 4	5 - 6
Défector	+	-	alarm	tamper

Notez le circuit doit être fixe en position haute (en butée) pour avoir un bon fonctionnement

Câblage de plusieurs détecteurs

Détecteur double technologie, ref. 431 42

Recommandations

• Orienter le détecteur de façon à ce que l'intrus avance en face du détecteur.
• Éloignez le détecteur le plus possible des tubes fluorescents (au moins 2 mètres).
• Sensible aux variations et secousses de la paroi où il est fixé (ex : passage de camions ou de trains faisant trembler la paroi).
• Sensible aux mouvements (ex. : ascenseurs, passage d'eau irrégulier dans des canalisations plastiques : wc, gros appareils ménagers...).

Fixation : Libérer le couvercle du socle

Appuyer sur la languette blanche et retirer le circuit en le prenant délicatement par les borniers.

Fixer le socle.

En angle

Câblage d'un seul détecteur Centrale

Régler les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs Correspondance borniers

Fonctions :

1-2 : alimentation 3-4 : détection 5-6 : auto-surveillance

Centrale	1	2	3	4	5-6
Détecteur	+	-	NC	C	tamper

Détecteur de pré-alarme, ref. 431 23 relais de pré-alarme, ref. 433 50

• Installer à l'abri du soleil.
• Risques de déclenchements fréquents dans le cas de présence d'animaux et de chutes de feuilles importantes.
• Cycle de pré-alarme : s'allume pendant 18 secondes, renouvelable pour permettre un éclairage en continu pendant toute la période de détection.

Fixation

Câblage

Boucle sirène auto-alimentée ^+ flash ^+ sortie universelle Relais Pré-alarme

Correspondance borniers

Correspondance des borniers

Fonctions :

1-2 : alimentation 3-4 : détection 5-6 : auto-surveillance

Régler le micro-interrupteur 3 sur

Remarque :

La boucle 3 en pré-alarme n'est pas éjectable et active en permanence.

Sortie universelle

Réglage du cavalier sur "sortie à potentiel"

Se place sous une moquette ou un tapis à proximité par exemple, d'une chaîne Hi-Fi, d'un micro-ordinateur ou d'un meuble de valeur.

Remarque: Le micro-interrupteur 7 n'affectue que la boucle 6.

Câblage

Repérez les fils de raccordement :

Les fils dénudés pour 3-4

• Les fils non dénudés pour 5-6

Réglage du micro-interrupteur 6. N'oubliez pas de régler le micro-interrupteur 7 sur NO.

Nota : Il est possible d'utiliser le tapis contact pour que l'alarme se déclenche lorsque l'on tente de soulever un objet (par exemple un téléviseur).

Dans ce cas, placer le tapis sous l'objet et régler le micro-interrupteur 7 sur NF.

Installation et raccordement des

Nota : maximum 4 claviers.

Clavier à code, réf. 432 23

Il sera installé à proximité de l'entrée pour permettre à l'utilisateur d'arrêter son système d'alarme pendant le temps de temporisation à l'entrée.

Vérifiez que le mur est sans aspérités, notamment au niveau du contact d'auto-surveillance.

Fixation Câblage d'un seul clavier à code

Correspondance des borniers

Câblage de deux claviers à code

Câblage de trois claviers à code

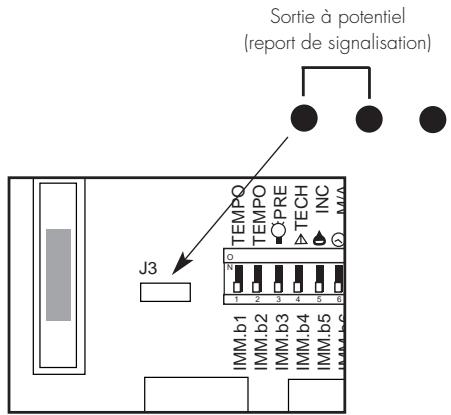

Report de signalisation

Dans le cas d'une mise en marche temporisée, la centrale indique par un bip de 3 secondes le moment où le système passe effectivement en marche (boucles temporisées inclus).

Cette information de marche effective peut aussi être présente sur le bornier sortie universelle de la centrale sous la forme d'une tension de 12V entre les bornes 2 et 4 lorsque la centrale est effectivement en marche.

Pour obtenir cette configuration, positionnez le micro-interrupteur 8 en position haute (contrôle de Marche/Arrêt) et le cavalier de la sortie universelle en position gauche (sortie à potentiel).

Si vous souhaitez déporter cette information, le détector Réf. 431 18 peut remplir cette fonction à condition de le configurer en détection "1 impulsion", de masquer son capteur pyroélectrique avec un matériel opaque (par exemple une gommette adhésive) et de le câbler comme suit :

Sirene extérieure/intérieure auto-alimentée, ref. 432 60 sirene extérieure avec flash auto-alimentée, ref. 432 63

Il est recommandé de fixer en hauteur les sirènes pour rendre l'accessibilité plus difficile et accrître la propagation du son.

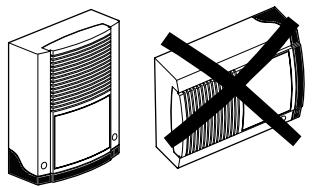

Recommandations pour la sirène extérieure

Installez la sirène en position verticale. À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer à la mairie.

Fixation

Pour ouvrir, appuyez et tournez d'un quart de tour les deux vis en face avant.

En utilisation extérieure des sirènes, faire arriver le câble obligatoirement par le bas, en découvrant le socle au moyen d'une pince.

Fixez le socle avec les deux vis du bas.

Percez 6mm et mettez en place les chevilles (prévoir un dégagement de 100 mm pour l'ouverture du capot).

Faire arriver le câble derrière le socle et dessortir par le trou prévu à côté du bornier.

Vérifiez le contact d'auto-surveillance

Préparez les câbles, utilisez les câbles Réf. 433 95 (6x0,6 mm²).

Accrochez le socle sur les deux vis du haut.

Sirène Extérieure/Intérieure auto-alimentée, Ref. 432 60 (suite)

Sirène Extérieure avec flash auto-alimentée, Ref. 432 63 (suite)

Câblage d'une seule sirène

Fonctions :

1: Charge +13,6V 2: Masse 3: Commande 5-6: Auto-surveillance

Correspondance borniers

Centrale	1	2	3	5	6
Sirène	1	2	3	5	6

Câblage de plusieurs sirènes

Réglage des micro-interrupteurs

Usage extérieur

Les micro-interrupteurs doivent être en position basse

Attention : toute autre position de ces quatre micro-interrupteurs en usage extérieur entraîne l'annulation de la notification d'admission NFA2P. Dans ce cas, vous devez référer l'étiquette NFA2P du capot de votre sirène.

Usage intérieur

Les micro-interrupteurs doivent être en position aaaa

Attention : toute autre position de ces quatre micro-interrupteurs en usage intérieur entraîne l'annulation de la notification d'admission NFA2P. Dans ce cas, vous devez référer l'étiquette NFA2P du capot de votre sirène.

Configuration usine

Ref. 432 60/63

Sirènes extérieures Ref. 432 60/63

Micro-interrupteur

1 2 3 4 b b b b

Durée max. de déclenchement

de la sirène

3 mn

Sirène intérieure Ref. 432 60

Micro-interrupteur

1 2 3.4

a a a a

Durée max. de déclenchement de

la sirène

30 mn

Sirène intérieure supplémentaire non auto-alimentée, ref. 432 61

Ouverture

Cotes

Fixation Câblage d'une seule sirène

Bornier centrale

Câblage de plusieurs sirènes Bornier centrale

Càblage :

1-2: en parallèle

5-6: en série

Fonctions :

1-2 : commande

5-6 : auto-surveillance

Correspondance borniers

Centrale	1	2	5	6
Sirène	1	2	5	6

Possibilité d'utiliser les sirènes :

Sirène intérieure ou extérieure auto-alimentée, ref. 432 51/52

Recommandations

Vérifier l'auto-surveillance

Sirène extérieure : À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer à la mairie. Le câble doit impérativement arriver par le bas et passer par l'embout prévu à cet effet.

Fixation

Ne pas raccorder la batterie maintenant Partie démontable pour passage de câble

Installer dans un endroit dégagé et sur une surface plane.

Câblage d'une seule sirène

La sirène est commandée par l'absence de tension sur les bornes 1 et 2.

Fonctions sirène

2 : Charge 1 : Masse 3 : Commande 5-6 : Auto-surveillance

Correspondance borniers

Centrale	1	2	3	5	6
Sirène	2	1	3	5	6

Correspondance des borniers

Câblage de plusieurs sirènes

Centrale ATTENTION

Inversion de la polarité des fils 1 et 2

Sirène intérieure supplémentaire non auto-alimentée, ref. 432 50

Il est recommandé de fixer en hauteur les sirènes pour rendre l'accessibilité plus difficile et accroître la propagation du son.

Fixation

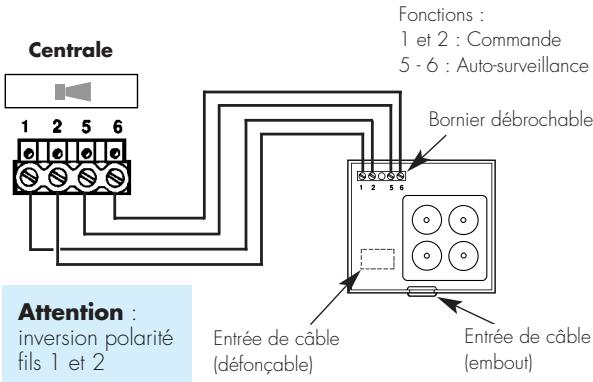

Câblage d'une seule sirène

Centrale	1	2	5	6
Sirène	2	1	5	6

Câblage de plusieurs sirènes

Centrale

Sirène N°1 Sirène N°2

Attention

Inversion de la polarité des fils 1 et 2

Côté transmetteur

Retirez le pontage entre les bornes 3 et 4 (du bornier intrusion), puis raccordez les fils suivant le code couleur adopté sur le chantier (voir notice centrale).

Fonctions du transmetteur:

1-2 : alimentation 3-4 : alarme 5-6 : auto-surveillance

Correspondance borniers

Transmetteur		1	2	3	4	5	6
CentraleRéf. 432 07	Bornier intrusion(n'importe lequel 1 à 6)	2	1
	Bornier sortieuniverselle ——/12 V			1	3	5	6

Inondation / gaz

(Voir page 9 pour la gamme suivante)

Des instructions particulières sont notifiées dans la notice livrée avec chaque détecteur.

Nous vous demandons de suivre scrupuleusement celles-ci.

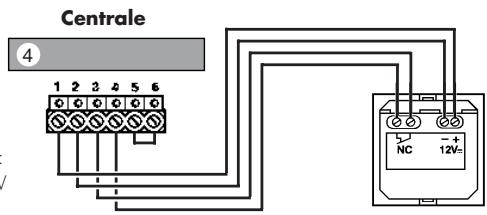

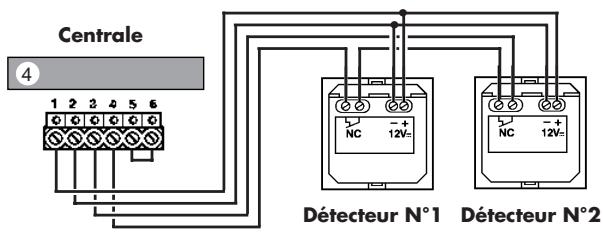

Câblage d'un seul détecteur

Fonctions : 1 : +12V 2 : -0V 3-4 : détection 5-6 : pontage

Correspondance borniers

Centrale	1	2	3	4	5	6
Detecteur	+	-

Pensez à régler les micro-interrupteurs.

Régler le micro-interrupteur 4 sur TECH

Détecteur de fumée

Des instructions particulières sont notifiées dans la notice livrée avec chaque détecteur.

Nous vous demandons de suivre scrupuleusement celles-ci.

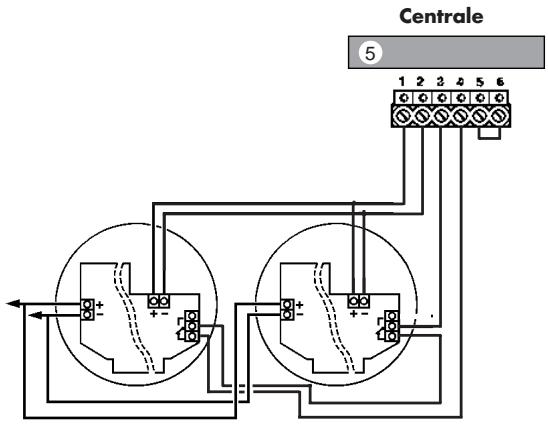

Câblage d'un seul détecteur fumée

Fonctions :

1: + 12V 2: 0V 3-4: détection 5-6: ponilage

Correspondance borniers

Centrale	1	2	3	4	5	6
Detecteur	+	-

Pensez à régler les micro-interrupteurs.

Régler le micro-interrupteur 5 sur INC pour détecteur fumée

Sortie universelle

État des bornes de la sortie universelle selon l'état de la centrale et le positionnement cavalier et micro-interrupteur :

Position du micro-interrupteur	Etat de la centrale	Position du cavalier	Etat des bornes Sortie Universelle
Controleur pour report de signalisation	En arrêt (hors surveillance intrusion)	à potentiel	12V 0V 12V 0V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
	En marche (sous surveillance intrusion)	à potentiel	12V 0V 0V 12V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
Pas de contrôle + n°3 sur IMM	Hors alarmé intrusion	à potentiel	12V 0V 12V 0V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
	En alarmé intrusion	à potentiel	12V 0V 0V 12V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥

Connecter les batteries des sirènes puis de la centrale

Connectez, sur les sirènes et la centrale, le fil rouge sur la borne (+) et le fil bleu sur la borne (-). Placez ensuite la batterie dans le logement prévu.

Refermez le capot de la centrale d'alarme ainsi que tous les périphériques

Rappel : vérifie le raccordement des borniers d'alarme (3-4), d'auto-surveillance (5-6) et clavier (2-5) non utilisées.

Mise sous tension de la centrale d'alarme au tableau d'abonné

Actionnez le disjoncteur en position haute.

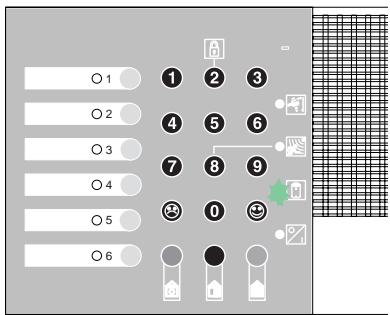

À ce moment-là, la centrale d'alarme émet un BIP et le voyant s'allume brièvement toutes les 2 secondes (s'il ne clignole pas, vérifie le bon raccordement et le fusible du bornier secteur).

Nota : Si la(les) sirène(s) déclenché(nt), tapez le code d'accès (code usine 3-4-5-6) puis $. Le déclenchement de sirène signifie :

• soit qu'une boucle d'auto-surveillance est ouverte, indiquée par le voyant de la centrale (voir page 27),
• soit vérifier le fusible FO.

Test de la centrale et de la batterie

Tapez le code d'accès usine 3 - 4 - 5 - 6 ou votre code personnel si vous l'avez déjà rentré.

Nota : une fois le code d'accès tapé, celui-ci reste valide 15 secondes. Passé ce délai, il vous faut retaper le code. Après 5 codes d'accès consécutifs mauvais, la centrale est bloquée pendant 1 minute.

Le voyant s'allume en fixe (le code est bon). Si le voyant ne s'allume pas, votre code n'est pas bon. Il faut recommencer l'opération.

Si le voyant clignote rapidement, la batterie est certainément déchargée (surtout à la première mise sous tension). Vérifiez la bonne charge de la batterie après 24 heures en renouvelant le test de la centrale.

En cas de non charge après 24 heures: - vérifie le bon état du fusible F3. Pour cela, ouvre la centrale. Les sirènes se déclenchent, tapez le code d'accès et pour les arrêter. - vérifie la date de charge de la batterie. Si elle est supérieure à 1 an sans utilisation, changer la batterie.

Nota : si vous avez oublié votre code personnel, reportez-vous à la page 35.

1 - Testez votre système

Ce test s'effectue en mode "Test". Le mode "Test" vous permet de vérifier la bonne installation du système :

• le buzzer remplaçant les avertisseurs (pour limiter la gène sonore)
• sans tenir compte des temporisations

1 voyant "Alarme", 1 voyant "Auto-surveillance" et 6 voyants de boucles vous permettront d'identifier rapidement les éventuelles anomalies.

La fonction "Test" est accessible uniquement à partir de la centrale.

Note : assurez-vous que les issues protégées sont fermées et que personne ne se trouve dans le champ des détecteurs infrarouge. Vérifiez que les fils de liaison soient bien positionnés sur les borniers non utilisés.

Ouvrez la centrale, attention les moyens d'alarme déclenchent, positionnez les micro-interrupteurs 3 et 8 sur "on" (position haute). Les voyants bocaux s'allument, le voyant auto-surveillance clignote et le buzzer émet des bips. Refermez la centrale.

B) constatez

• Tout s'est passé bien

Arré du Bip

Les anomalies que vous pouvez constater

Si une anomalie est constatée, vous entendrez des bip retentir de la centrale d'alarme et des voyants clignoteront pour vous indiquer la ou les anomalies constatées.

Le voyant "alarme" clignote en même temps qu'un ou plusieurs voyants de boucle (exemple : détection boucle 5)

Vérifiez le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Si les voyants " auto-surveillance " et " alarme " clignotent en même temps qu'un ou plusieurs voyants de boucle (exemple : auto-surveillance + alarme boucle 1 et 2)

Faites la même vérification que pour les cas 1, 2 et 3.

3 Si les voyants " auto-surveillance " et " alarme " clignotent en même temps que les voyants des bocules 1, 3 et 5

Vérifiez l'état du fusible F1. S'il est en bon état, faites la même vérification que pour les cas 1, 2 et 3.

4 Si les voyageants " auto-surveillance " et " alarme " clignotent en même temps que les voyageants des bouches 2, 4 et 6

Vérifiez l'état du fusible F2. S'il est en bon état, faites la même vérification que pour les cas 1, 2 et 3.

2 - Test de bon fonctionnement des différents détecteurs

Une fois que vous êtes rentré en mode "Test" et que vous n'avez constaté aucune anomalie, vous verrez tester un à un chaque détecteur. Le buzzer de la centrale d'alarme ainsi que les voyants associés vous permettront de confirmer le bon fonctionnement de chaque détecteur.

Tester chaque contact en ouvrant la porte, la porte de garage ou la fenêtre sur lequel il est fixé.

Ouvrir une porte ou une fenêtre à la fois et écouter le buzzer de la centrale. Refermer la porte ou la fenêtre avant de procéder à un nouvel essai. Reprendre les mêmes opérations pour les détecteurs suivants.

Réglage et test des détecteurs bris de glace

Retirez la face

Réglez le potentiomètre

Remettez la face avant

Donnez un petit coup sur la vitre à côté du détecteur pour vérifier sa sensibilité, vous nevez entendre le buzzer de la centrale

Attention : déclenchements

intempestifs si sensibilité élevée.

Tester l'acétate de la capteur de contact en marchant dessus

Assurer avec votre pied une pression sur le tapis contact.

On doit entendre le buzzer de la centrale.

Tester chaque détecteur infrarouge

Préréglage de la position du cavalier de sensibilité

Cavalier sur pulse 1 : détention à la coupure d'1 faisceau,

Cavalier sur pulse 2 : détention à la coupure de 2 faisceaux,

Cavalier sur pulse 3 : détention à la coupure de 3 faisceaux.

Il est conseillé de conserver la position pulse 2.

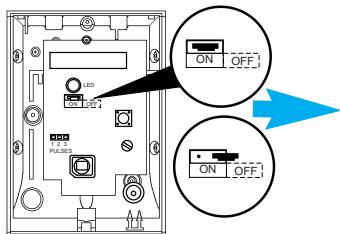

Positionner le curseur "LED" sur "ON" pour permettre l'allumage du voyant lors de la détection. Dans ce cas, il fonctionnera même si la centrale à l'alarme.

Refermer le détecteur.

Réglage du champ de détection.

Verrouillage des détecteurs infrarouge.

Vérifier la couverture de détection au moins une minute après la mise sous tension en vous déplaçant latéralement, en regardant le voyant rouge sur le détecteur, et/ou en écoutant le buzzer de la centrale.

Si besoin, régler le détecteur à l'aide de la rotule Ref. 433 92.

Répéter ce réglage pour chaque détecteur.

Verrouiller le socle sur la rotule sans en dérégler la position.

Répétez la même opération pour les détecteurs suivants.

Tester chaque détecteur double technologie

Préréglage du champ de détention du détecteur double technologie et de l'allumage des voyants.

Réglage du champ de détention.

Verrouillage des détecteurs double technologie.

Remettre le capot

Laisser le cavalier en place pour permettre l'allumage des voyants lors de la détection.

Tourner le potentiomètre de portée entièrement vers la gauche, pour permettre au minimum.

Voyant vert : détection infrarouge,

Voyant jaune : détection hyperfréquence,

Voyant rouge : passage en alarme.

Pour permettre l'allumage des voyants lors de la détection, conservez le cavalier. Pour supprimer l'allumage des voyants, retirez le cavalier situé à droite des voyants.

Augmenter au fur et à mesure la portée jusqu'à ce que la détection couvre la pièce à protéger.

La couverture infrarouge est déterminée par la hauteur de montage (2,3m) et l'angle.

Traverser la zone protégée en différents endroits à allure normale. Les voyants de diagnostic doivent s'allumer tous les deux ainsi que le voyant d'alarme. En l'absence de mouvement les 3 voyants doivent être éteints.

Tester le détecteur de pré-alarme

Réglage de la position du détecteur de pré-alarme.

Orienter le détecteur à l'aide de la patère (rappel de la portée : 10m).

Important: Le détecteur de pré-alarme doit être installé à l'abri des rayons du soleil pour éviter des déclenchements intempestifs.

Tester chaque détecteur infrarouge de pré-alarme en les activant.

Vérifier la couverture de détection en vous déplaçant latéralement et en écoutant le buzzer de la centrale.

3 - Test du clavier à code

Ouvrir le clavier pour libérer le contact "Auto-surveillance", puis le refermer. 1 BIP retentit à la centrale, le voyant défaut de la centrale s'allume.

4 - Test des avertisseurs

Libérez le contact "Auto-surveillance" pour chaque sirène, un bip retentit à la centrale.

S'il ne retentit pas, vérifier le câblage en série s'il y a plusieurs sirènes (bornes 5 / 6).

Vérifier que vous entendez bien le "CLIC" du contact d'auto-surveillance qui se libère.

Test son sirène :

a) Ouvrir la centrale. b) Sortir du mode Test en repositionnant les micro-interrupteurs 3 et 8 dans leur position initiale, attention les moyens d'alarme déclenchent. c) Refermer la centrale. d) Tapez le code d'accès et appuyez sur . Appuyez sur "8" pendant 5s. Les sirènes hurlent tant que l'on maintient le doigt sur la touche.

Changement des codes d'accès

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 6 boucles de détention.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Boucles	code principal permiet l'accêt des boucles	code secondaire permiet l'accêt des boucles
1	X	X
2	X	X
3	X
4	X	X
5	X
6	X	X

Important : par mesure de sécurité, les 2 codes utilisateurs principal et secondaire doivent impérativement être changés avant la première mise en marche de votre installation.

Comment changer les codes

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier. Assurez-vous que la centrale soit à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes. Un Bip sonore retentit et le

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes. Un Bip sonore retentit et le

Important :

• Les codes symétriques sont interdits (exemple : (1, 2, 2, 1) ou (1, 1, 1, 1))
• le code secondaire ne peut pas être l'envers du code principal (exemple : code principal (1,2,3,4) - code secondaire (4,3,2,1))
• Les codes doivent obligatoirement composer 4 chiffres.

Le mode "configuration

Fonctions accessibles uniquement à partir de la centrale. Le mode "Configuration" permet :

• de régler la durée de temporisation
• d'arrêter ou de remettre en service le buzzer de la centrale

Entrée en mode "configuration

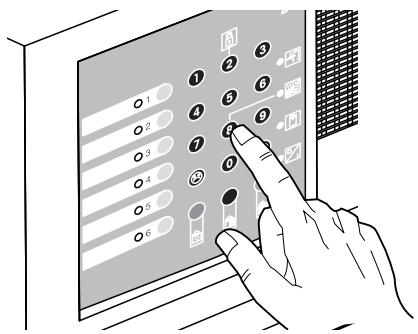

1 Tapez le code d'accès.

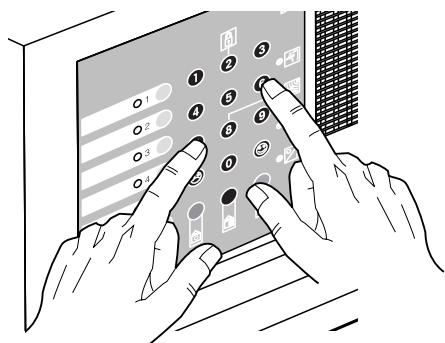

2 Appuyez simultanément sur les touches 6 et 7 pendant 5 sec.

3 Levoyant 0/1 clignote. Vous êtes en mode "Configuration".

Durée de temporisation

Votre centrale est programmée d'usine avec une temporisation d'entrée de 10 secondes et sortie de 20 secondes. Cette temporisation ne concerne que les boucles programmées en temporisation (réglage des micro-interrupteurs sur tempo).

Changer la durée de temporisation :

Une fois en mode "Configuration", sélectionnez dans le tableau ci-dessous la temporisation d'entrée-sortie et tapez sur le clavier le chiffre correspondant à votre choix, un bip vient confirmer la manœuvre.

Nota : Seuls les détecteurs raccordés sur les boucles temporisées ne déclencheront pas d'alarme pendant le temps de temporisation choisi.

Important :

Durant la durée de temporisation de sortie, il est possible de modifier l'état de la centrale sans retaper le code.

Arrêt buzzer de la centrale

Si vous désirez cacher votre centrale d'alarme et commander le système à partir d'un clavier ou d'une clé, vous pouvez alors arrêter le buzzer de la centrale.

Pour cela, vous devez être en mode "Configuration". Appuyez sur la touche "7" et le buzzer est désactivé. Si vous appuyez à nouveau sur la touche "7" un son continu de 1 seconde vous indique que le buzzer est réactivé.

Sortir du mode "configuration

Pour sortir du mode "Configuration" tapez sur Arrêt

Procédure de mise hors service

Attention, les sirènes vont hurler.

Mise hors service de l'installation

Couper le courant du disjoncteur de branchement, débrancher la batterie de la centrale, l'installation est hors service.

Pour la mise sous tension, voir procédure page 25.

Intervention sur une sirène auto-alimentée

Ouvrir le capot sirène, déconnecter la batterie, puis l'alimentation.

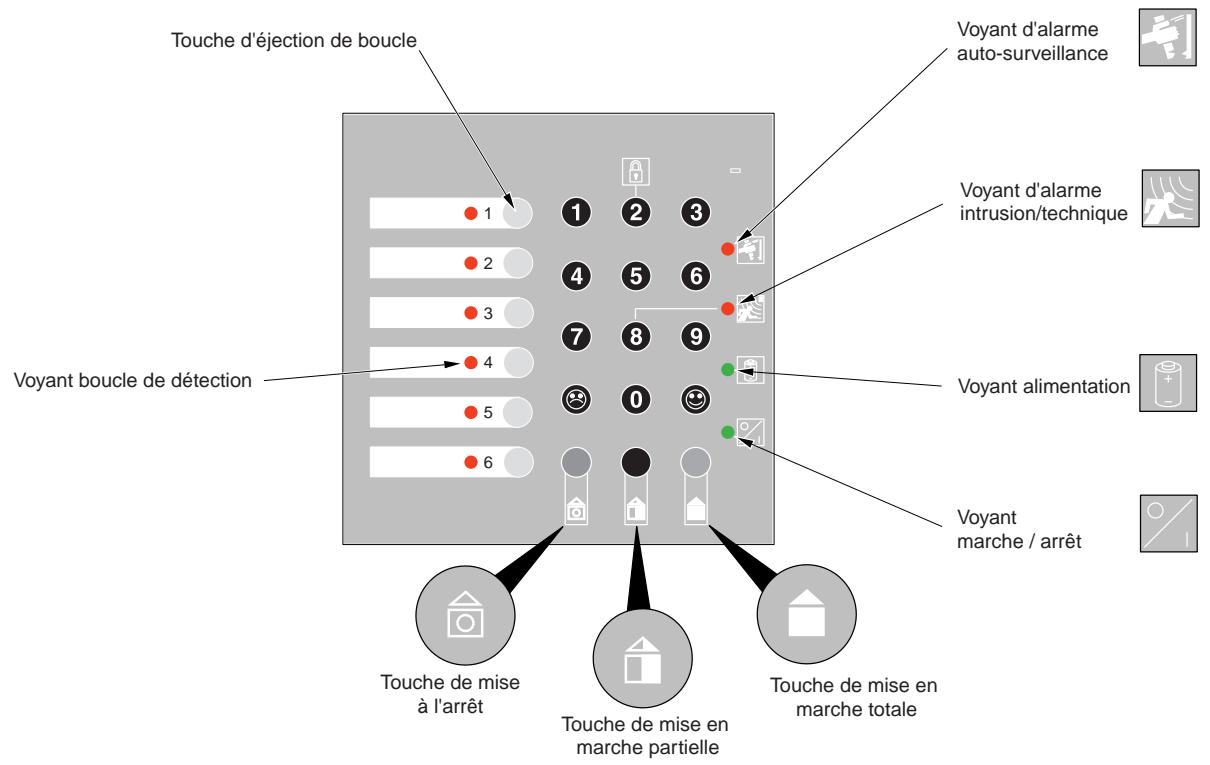

Voyant alarme auto-surveillance

Ce voyant clignote lorsqu'il y a une anomalie sur l'un de vos périphériques:

• l'appareil est décollé du mur
• l'appareil est ouvert ou mal fermé
• problème de câblage éventuel entre les bornes 5 et 6

S'il clignote seul, il s'agit de la centrale d'alarme, d'une télécommande ou d'un avertisseur.

S'il clignote avec un voyant de boucle, il s'agit d'un détecteur raccordé sur cette boucle.

Voyant alarme intrusion

Ce voyant clignote lorsqu'une boucle en surveillance a détecté une présence :

• une porte ou une fenêtre est ouverte,
• quelqu'un est entré chez vous,
• vous êtes dans le champ d'un détecteur pendant la temporisation de sortie.

Voyant alimentation

Ce voyant clignote lentement lorsque la centrale est en veille et indique un bon état de l'alimentation secteur.

S'il clignote rapidement, il s'agit d'un problème au niveau de la batterie ou du fusible F3.

Si le voyant est allumé en fixe, le code d'accès est actif.

Voyant marche/arrêt

S'il clignote seul, vous êtes en mode "Configuration" ou "Test".

Voyant boucle de détection :

Il vous permet de localiser :

• les boucles en surveillance (allumé fixe),
• les boucles hors surveillance (éteint),
• les boucles en alarme (allumé clignotant).
• Alarme auto-surveillance
• Alarme intrusion - les bouches hors surveillance (éteint)

Remarque : Si vous ne pouvez pas mettre en marche la centrale et que lorsqu vous effectuez une commande Arrêt le voyant auto-surveillance clignote, voire installateur doit impérativement faire un diagnostic de vérification et traitement en mode "Test".

Mise en marche et arrêt de votre système au clavier de la centrale

(procedure n° 4 au sens de la norme NF C 48-205)

Mise sous surveillance totale

Toute votre installation est sous surveillance, lorsque le signal sonore de mise en marche retentit.

Mise sous surveillance partielle

Seules les boules 1 et 2 sont sous surveillance, lorsque le signal sonore de mise en marche partielle retentit.

Mise hors surveillance

Toute votre installation est hors surveillance, lorsque le signal sonore de mise à l'arrêt retentit.

Mise en marche partielle ponctuelle

Vou pouvez utiliser la mise en marche partielle lorsque vous ne voulez pas activer une ou plusieurs boucles. Pour cela, il vous faut inhibitor les boucles que vous ne voulez pasmettre sous surveillance lorsque vous mettez la centrale en marche. Pour inibiter une boucle, il vous suffit d'appuyer sur le bouton situé a coté de chaque VOYANT DE BOCLE (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tape le code d'accès et appuyé sur

Mise en marche forcée

Vous pouvez utiliser la mise en marche forcée lorsque votre centrale detecte une intrusion à la mise en marche. Pour cela, il vous faut inhiber les boucles dont les voyants clignotent. Pour inhiber une boucle, il vous suffit d'appuyer sur le bouton situé à côté de chaque voyant de boucle (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tapé le code d'accès et appuyé sur marche. Lorsque vous avez inhibé la ou les boucles en detection, n'oubliez surtout pas d'appuyer à nouveau sur

Mise en marche et arrêt de votre système au clavier déporté

(procedure n°4 au sens de la norme NFC 48-205)

Mise sous surveillance totale

Toute votre installation est sous surveillance, lorsque le signal sonore de mise en marche retentit.

Mise sous surveillance partielle

Seules les bobines 1 et 2 sont sous surveillance, lorsque le signal sonore de mise en marche partielle retentit.

Mise hors surveillance

Toute votre installation est hors surveillance, lorsque le signal sonore de mise à l'arrêt retentit.

Note : Après avoir tapé votre code, un bref flash vert sur le voyant M/A indique que l'alimentation de la centrale est correcte (secteur et batterie).

Rappels de la signification des sous-ensembles et des voyants

Dès la mise en marche ou la mise à l'arrêt, la centrale vous signale le bon ou le mauvais fonctionnement de votre système.

• un son continu vous indique un bon état de marche
• un son discontinu vous indique un dysfonctionnement
• un son discontinu plus lent vous indique une mise en marche avec temporisation (voir tableau page 35)

Attention : Si le son discontinu survient à la mise en service, votre installation ne sera pas sous surveillance tant que le défaut ne sera pas réparé.

Il vous suffit ensuite de dire à la centrale les informations transmises. Vous trouvez ci-dessous quelques indications vous permettant de vous guider.

Levoyant "auto-surveillance" clignote seul

Faites vérifier le câblage (borne 5 et 6) et les contacts d'auto-surveillance des éléments suivants :

• centrale : le capot de la centrale doit être fermé et la centrale d'alarme fixée sur le mur

sirène - sirène supplémentaire clavier - commande relais configurable

Levoyant "auto-surveillance" clignote en même temps qu'un voyant de boucle (example la boucle 3)

Faites vérifier le câblage entre les bornes 5 et 6 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Remarque: Si la durée du défaut est supérieure à 10 mn, il faut réinitialiser le système avec un passage obligatoire par le mode test (voir page 26).

Levoyant "alarme" clignote en même temps qu'unvoyant déboucle * (exemple la boucle 5)

• hors temporisation de sortie

Faites vérifier le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

2 Types de défauts apparaissant :

• 1 défaut "Auto-protection" - 1 défaut "Alarme"

Faites la même vérification que pour les cas 1, 2 et 3.

Mémoire d'événements

Système à l'arrêt, tapez le code d'accès puis appuyez sur la touche "6" pendant 5s, jusqu'à entendre un bip sonore. On peut alors dire les 30 derniers événements 1 à 1 à partir du dernier survenu, en appuyant successivement sur la touche 6. Les voyants d'état associés aux voyageants de boucles s'allumeront successivement.

Lecture de l'événement précédent à chaque appui.

Pour sortir, appuyez sur [O]

Changement de code

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 6 boucles de détection.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Procédure de changement de code

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier. Assurez-vous que la centrale est à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes. Un bip sonore retentit et le bip confirme l'enregistrement.

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes. Un Bip sonore retentit et le

Procédure de changement de code en cas d'oubli de celui-ci

Nota : cette manipulation nécessite 2 opérateurs

1. Coupez le disjoncteur 2. Ouvrez la centrale (les avertisseurs se déclenchent) 3. Débranchez la batterie et attendez au moins 5 secondes avant de la rebrancher 4. Refermez la centrale 5. Appuyez sur "2" en même temps que la deuxième personne remet le disjoncteur 7. Les avertisseurs s'arrêtent 8. Les codes d'accès de votre centrale sont effacés. Pour programmer de nouveaux codes voir ci-dessus.

Test périodique des sirènes

1. Tapez votre code d'accès. 2. Appuyez sur arrêt. 3. Appuyez sur la touche 8 pendant 5 secondes (les sirènes hurlent tant que l'on maintient le doigt sur la touche). 4. Relâchez la touche si une série de 8 bips se fait entendre. 5. Attendez au minimum 24 heures et refaire le test sirené. Si les 8 bips sont toujours présents, remplacez la batterie.

Entretien

Pour garantir une bonne lisibilité des touches des claviers de votre système, les nettoyer régulièrement à l'aide d'un chiffon humide.

Signalisations sonores et visuelles sur la centrale

Sons	Signification
Biiiiiiiiiiiiiiiiiiiiiip (3s.)	Mise en marche / mise à l'arrêt de la centrale
Bip - 3s - Bip - 3s - Bip - ... - Bip - 3s - Bip	Mise en marche partielle imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Mise en marche totale imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Alarmé imminente (temporisée)
Bip - Bip - Bip - Bip - Bip - Bip - Bip - Bip	Défaut à la mise en marche ou à l'arrêt
Bip - Bip - Bip	Touché érronée ou erreur de programmation
Biiiip (1s.)	Confirmation de configuration
Bip	Echo touche

Etat moyen	Signification
Vert fixe (pendant les 15 secondes durant desquelles le code d'accès reste actif)	Alim: OK, M/A: système en marche
Vert clignotant	Alim: problème, M/A: configuration en cours
Rouge fixe	Zone surveillée
Rouge clignotant	Défaut détecté ou présence détction pendant la tempo-risation de sortie

Récapitulatif des codes fonctions :

code + 1 pendant 5 secondes = mode test.

code + 2 pendant 5 secondes = changement du code utilisateur principal.

code + 5 pendant 5 secondes = changement du code utilisateur secondaire.

code + 6 pendant 5 secondes = mémoire d'événements.

code + 6 et 7 simultanées pendant 5 secondes = mode configuration :

• touche 1 à 6 = réglage temporisation,
• touche 7 = désactivation buzzer.

code + 8 pendant 5 secondes = test sirène.

Sommaire detaille

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils :

. centrale multirisques 5. détecteur magnétique (saillie, encastré, pour porte de garage) 6. détecteur bris de glace 6. détecteur infrarouge pour surveillance (pièces et couloirs) 7. détecteur double technologie 7. tapis de contact 7. détecteur de pré-alarme infrarouge plexo 8. batteries 8. des sirènes 8. clavier à code 9. détecteurs techniques 9

Préparation du chantier 10-11

Installation de la centrale 12

Installation et raccordement des périphériques :

. détecteur magnétique (saillie, encastré) 13. détecteur magnétique pour porte de garage 14. détecteur bris de glace 14. détecteur infrarouge pour surveillance (pièces et couloirs) 15. détecteur double technologie 16. détecteur de pré-alarme, relais de pré-alarme 17. tapis de contact 17. clavier à code 18. sirène intérieure ou extérieure auto-alimentée Ref. 432 60 19 - 20. sirène extérieure avec flash auto-alimentée Ref. 432 63 19 - 20. sirène intérieure supplémentaire non auto-alimentée Ref. 432 61 21. sirène intérieure ou extérieure auto-alimentée Ref. 432 51/52 22. sirène intérieure supplémentaire non auto-alimentée Ref. 432 50 22. transmetteur téléphonique Ref. 432 73 23

Installation et raccordement des détecteurs techniques :

24. détecteur congélateur/inondation/gaz 24. détecteur fumée

Installations complémentaires :

Sortie universelle 25

Première mise sous tension :

. Connecter la batterie des sirènes puis de la centrale 25. Test de la centrale et de la batterie 26

Test de l'installation :

Testez votre système 26-27. Test de bon fonctionnement des différents détecteurs 28 - 29. Test du clavier à code 29. Test des avertisseurs 29

Codes d'accès :

Changement des codes d'accès (centrale et claviers) 30

Mode "configuration":

entrez en mode "Configuration" 30. durée de temporisation 31. arrêt buzzer de la centrale 31. sortir du mode "Configuration" 31. procédure de mise hors service 31.

Guide d'utilisation :

. fonction des touches et voyants 32. mise en marche et arrêt du système au clavier de la centrale 33. mise en marche partielle ponctuelle 33. mise en marche forcée 33. mise en marche et arrêt du système au clavier déporté 33. informations complémentaires :

. rappels de la signification des sons et des voyants 34. mémoire d'événements 34. changement de code 35. procédure de changement de code en cas d'oubli de celui-ci 35. test périodique des sirènes 35 entretien 35

Signalisations sonores et visuelles sur la centrale 36

Sommaire détaillé 37-38

Gabarit de perçage 39

legrand

LEGRAND

SNC au capital de 40 000 000 F

RC. S. Limoges B 389 290 586

code A. P. E. 5804

N° d'identification TVA

FR15389290586

Siège social

128, av. du MaldeLattreDeTassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

téléc:0555061321

télégramme : Belgrand Limoges
