Type d'alarme	Intrusion filaire
Nombre de boucles	3
Installation	Fixe, murale
Alimentation	Secteur avec batterie de secours
Détecteurs compatibles	Détecteurs de mouvement, contacts magnétiques
Signalisation	Sonore et visuelle

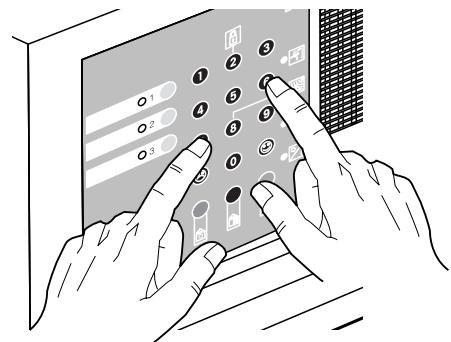

Mode maintenance	Oui
Code d'accès	Personnalisable
Test d'installation	Automatique
Montage	Appareils encastrables et en saillie
Utilisation	Résidentielle et petite entreprise
Garantie	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Accessoires fournis	Détecteurs, centrale, sirène

FOIRE AUX QUESTIONS - 432 03 LEGRAND

Quels sont les problèmes courants avec le LEGRAND 432 03 ?

Les problèmes courants incluent des dysfonctionnements de l'interrupteur, des problèmes de connexion électrique, et des difficultés d'installation.

Comment résoudre un problème d'interrupteur qui ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est correcte. Assurez-vous que le câblage est bien connecté et que l'interrupteur n'est pas endommagé.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez le circuit électrique et remplacez l'ampoule si nécessaire. Assurez-vous également que l'interrupteur est en bon état de fonctionnement.

Comment installer le LEGRAND 432 03 correctement ?

Suivez les instructions du manuel d'installation en vous assurant de couper l'alimentation électrique avant la pose. Vérifiez les connexions et le montage.

Puis-je utiliser le LEGRAND 432 03 avec d'autres appareils ?

Oui, mais assurez-vous que la puissance totale des appareils ne dépasse pas la capacité maximale de l'interrupteur.

Que faire si l'interrupteur chauffe ?

Coupez immédiatement l'alimentation et vérifiez les connexions. Si le problème persiste, contactez un professionnel.

Comment nettoyer le LEGRAND 432 03 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Où trouver le manuel d'utilisation du LEGRAND 432 03 ?

Le manuel d'utilisation est généralement inclus dans l'emballage ou peut être téléchargé depuis le site officiel de LEGRAND.

MODE D'EMPLOI 432 03 LEGRAND

Guide d'installation et d'utilisation

Alarme intrusion filaire 3 boucles

Sommaire

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils 5 à 7

Préparation du chantier 8-9

Installation de la centrale 10

Installation et raccordement des périphériques 11 à 18

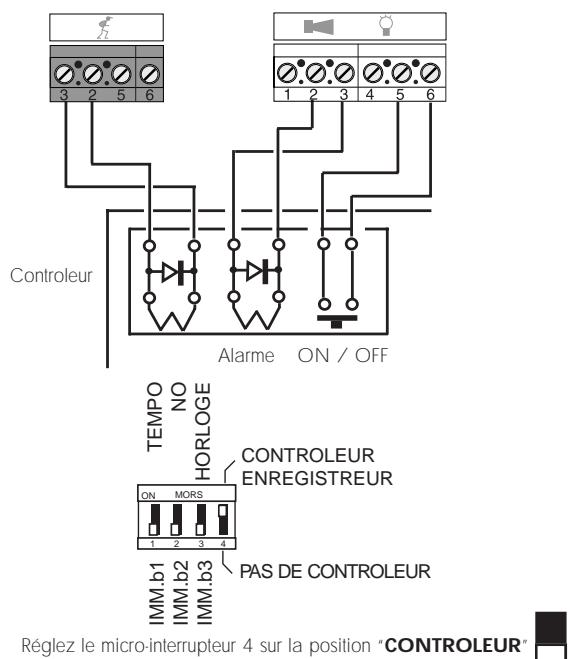

Installations complémentaires 19

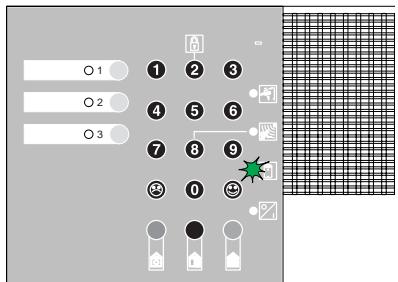

Première mise sous tension 20

Test de l'installation 21 à 23

Code d'accès 23

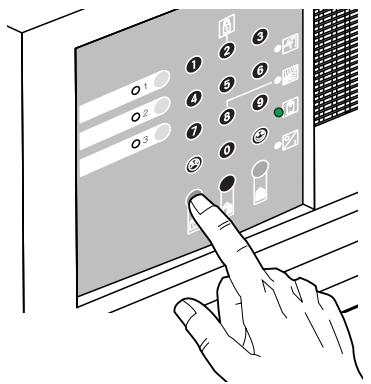

Guide d'utilisation 26 à 29

Signalisations sonores et visuelles sur la centrale 30

Sommaire détaillé 31-32

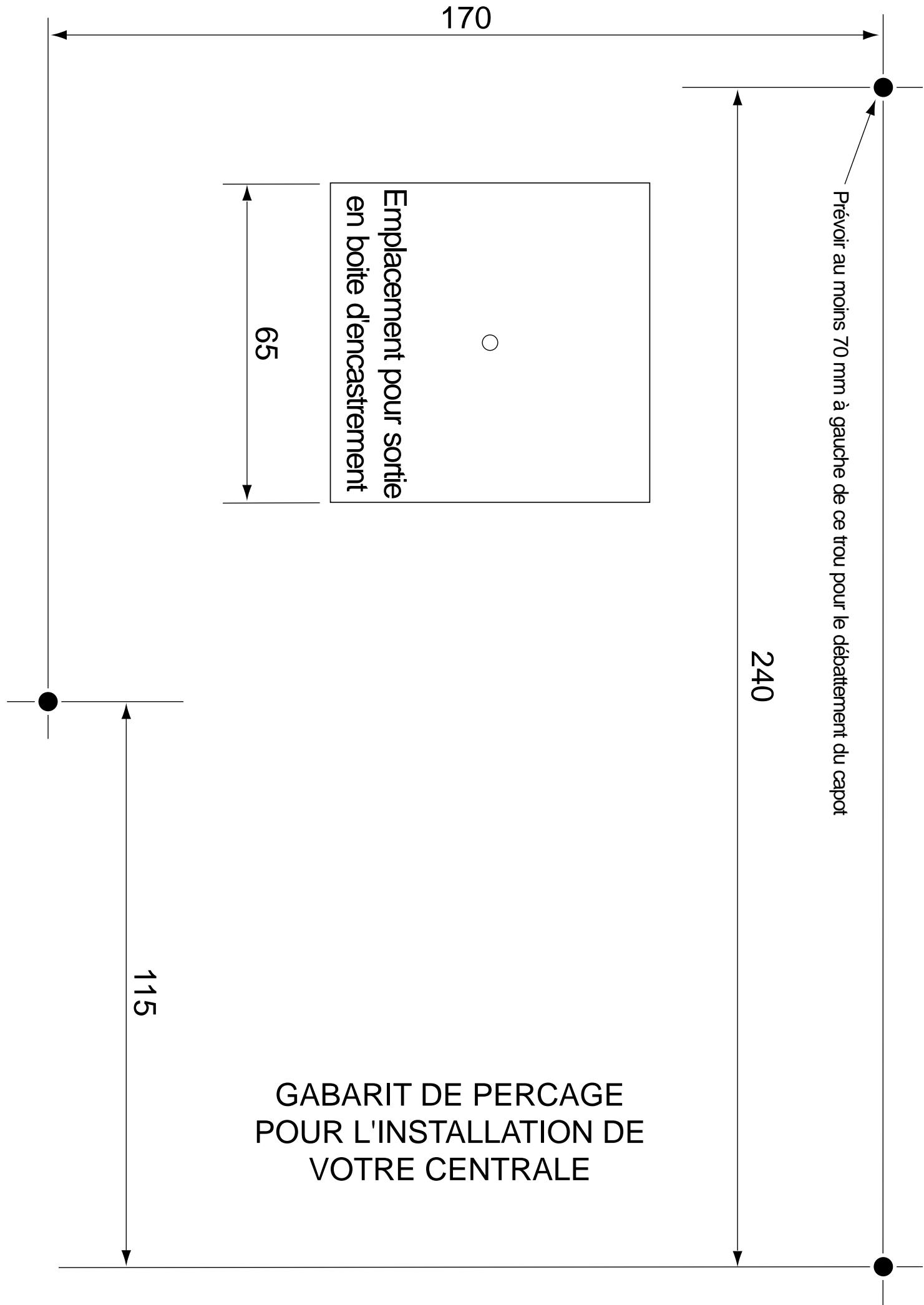

Gabarit de perçage 33

Magnétiques

• saillie

Réf. 431 00

• encastré

Réf. 431 01

• pour port de garage

Réf. 431 08

Double technologie

Réf. 431 42

Bris de glace

Réf. 431 10

Tapis de contact

Réf. 431 12

Infrarouge

Réf. 431 18*

• pour surveillance de couloirs 7,5° - 23m

Réf. 431 19*

• Peuvent être installés sur rotule Réf. 433 92

CENTRALE

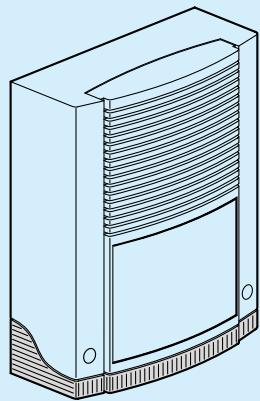

Avertisseurs

Sirènes extérieures auto-alimentées

Réf. 43260

Interrupteur électronique

Radio

• émetteur

Réf. 489 01

récepteur

Ref. 036 27

Commande externe : Inter hora

Réf. 037 55

Sirènes extérieures auto-alimentées avec flash

Réf. 432 63

Transmetteur téléphonique

Réf. 432 73

Organisation de l'alarme intrusion filaire

L'organisation de l'alarme intrusion filaire s'adapte au mode de vie de votre client et de ses besoins.

Bien sûr, il peut avoir une protection maximale lorsqu'il s'absente de son logement, mais :

• il veut quand même être protégé la nuit lorsqu'il dort,
• il peut être protégé et pouvoir laisser son animal domestique lors d'une courte absence,
• il peut protéger la nuit un local professionnel attenant à son logement....

La marche partielle de l'alarme intrusion filaire permet ces différents niveaux de protection sur une même installation.

En effet, la centrale peut gérer 3 boucles de détection. Une boucle de détection est un circuit électrique composé d'un ou plusieurs détecteurs.

Les boucles 1 et 2 peuvent être mises en surveillance alors que la troisième reste à l'arrêt : c'est la marche partielle.

Il est donc aisé de regrouper sur ces bobines le ou les détecteurs qui assureront :

• soit la surveillance PENDANT que l'utilisateur (ou un animal) est présent
• soit la protection d'une partie du logement.

Examples d'application :

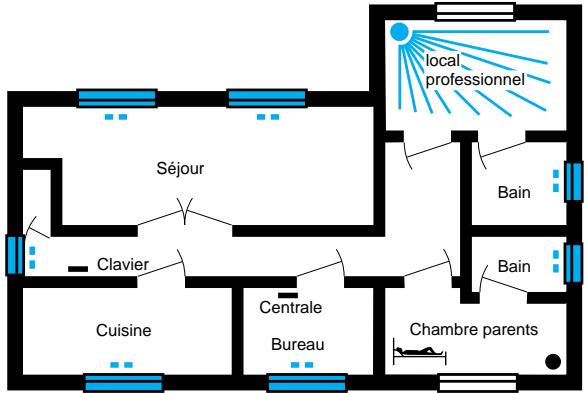

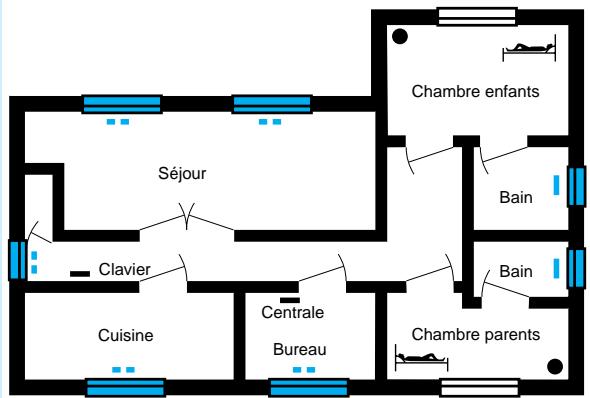

La MARCHE partielle

Le local professionnel est protégé, par exemple la nuit.

déteceur de mouvement boucle 1 actif

7x détecteur d'ouverture boucle 2 actif

1x détecteur de mouvement boucle 3 non actif

La MARCHE partielle

Le logement est protégé pendant que l'utilisateur mort.

déteceur d'ouverture boucle 1 actif

déteceur d'ouverture boucle 2 actif

déteceur de mouvement boucle 3 non actif

La MARCHE TOTALE

L'ensemble du logement est protégé

déteceur d'ouverture boucle 1 actif

déteceur d'ouverture boucle 2 actif

Il peut se déplacer dans la maison sans risque.

Dans cette même configuration, l'utilisateur peut laisser son animal domestique pendant une absence.

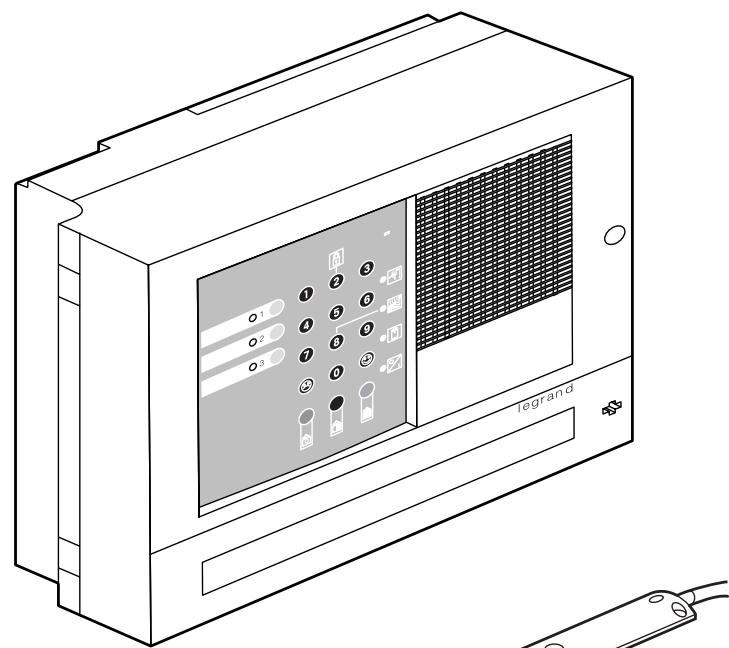

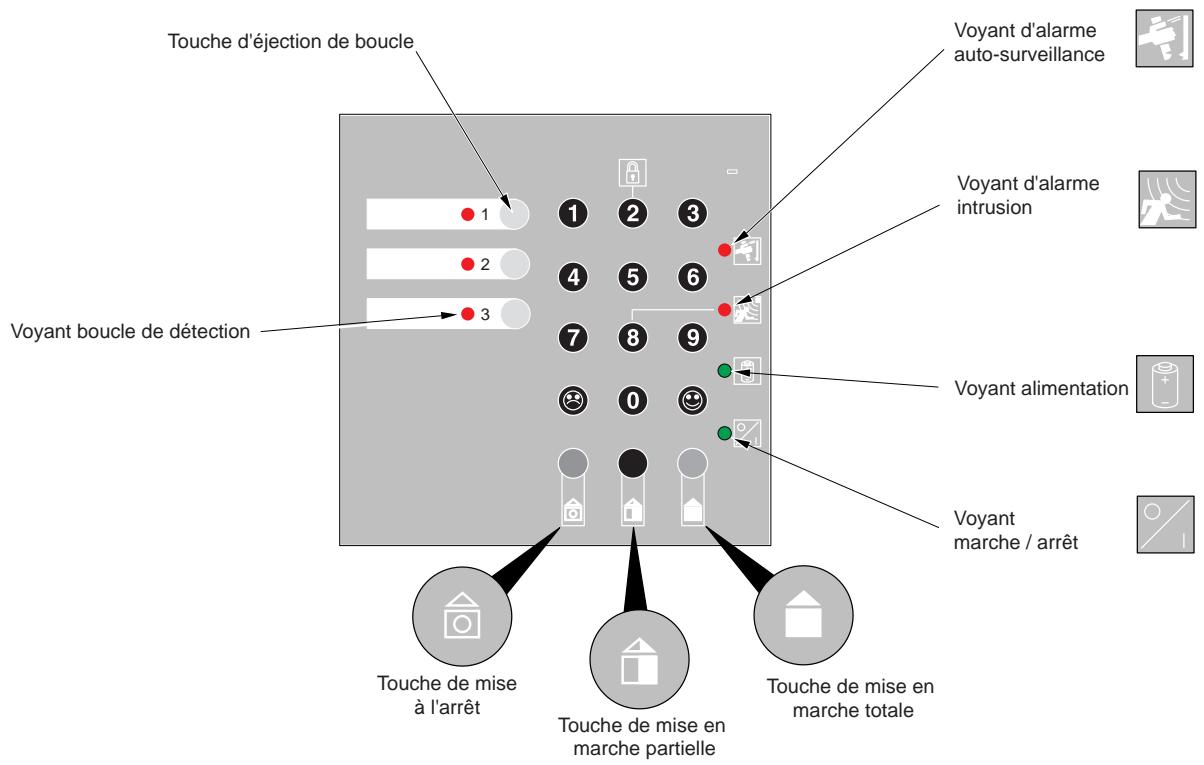

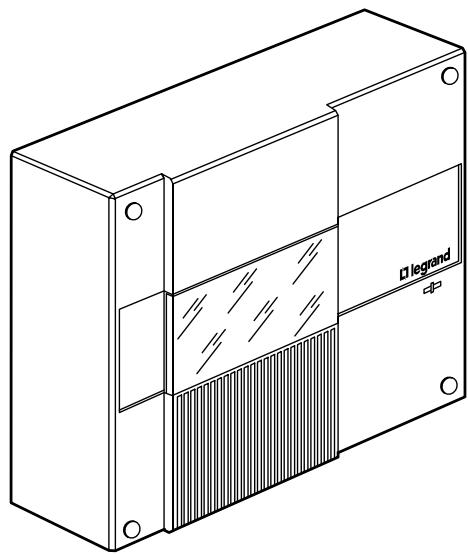

Présentation de la centrale, Réf. 432 03

La centrale d'alarme analyse et traite les informations de détection émises par les différents détecteurs, sort d'interface utilisateur via les organes de commande à distance et pilote les avertisseurs pour signaler une intrusion.

Livré avec un gabarit de percage, 1 rondelle de rattrapage à trou oblong (à détacher du socle), une notice d'installation et d'utilisation du système d'alarme complet et un guide d'utilisation à remettre à votre client.

Caractéristiques techniques :

• 3 boucles de détection dont 1 temporisable,
• 3 boucles d'autoprotection 24h/24h 1 boucle d'auto-surveillance 24h/24h
• alimentation : 230 V~ 50 Hz
• température de fonctionnement : 0 à 55°C
• fonctionne avec une batterie 1,2 Ah - 12 V, Réf. 433 40 (non fournie)
• conforme aux normes EN 60 065 et EN 50 130 - 4
• pouvoir de coupure de la sortie relatives : 1 A sous 24 V = ou 1 A sous 48 V ≈
• sirène intégrée : 113 dBA

Configuration maximale gérée par la centrale

La batterie de la centrale peut fournir	En veille	En alarme
pour autonomie de 12 h	70 mA	460 mA

Consommation apparèils	En voille	En alarme
Centrale	30 mA	285 mA
Sirène extérieure/intérieure auto-alimentée	1 mA	70 mA
Détecteur infrarouge interieur	15 mA	20 mA
Détecteur double technologie	32 mA	45 mA
RéCEPTeur radio	90 mA	90 mA
Sirène supplétive	0 mA	200 mA
Transmetteur	1 mA	150 mA

Détecteur magnétique saillie, réf. 431 00

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrebaillement. Livré avec 2 passés-fils fendus et 2 câbles de rattrapage (à l'intérieur).

Caractéristiques techniques :

distance de déclenchement : 12 mm maxi - température de fonctionnement : - 10° à + 70°C - conforme aux normes NFC 48-227 et NFC 48-225

Détecteur magnétique encastré, réf. 431 01

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrelacement.

Détecteur magnétique pour porte de garage, ref. 431 08

Place à l'intérieur du garage, le sabot est fixé sur le sol et l'aimant sur la porte de façon à déclencher au moindre entrouverture. Livré avec 1 câble de raccordement muni de gaine en acier.

Caractéristiques techniques

distance de déclenchement : 5 mm maxi - température de fonctionnement : -5° à +55°C

Détecteur bris de glace, ref. 431 10

Place en intérieur, il est utilisé pour la surveillance des vitres fixes (vitrines, vérandas,...), et se fixe par collage à l'intérieur de la vitre. Livré avec 1 adhésif double face.

Caractéristiques techniques :

• détection ultrasonique créée par le bris du verre
• température de fonctionnement : -5 °C à +55 °C

Détecteurs infrarouge pour surveillance

• de pieces à risque : - 13 m, Ref. 431 18 de couloirs:7,5°-23m, Ref.431 19

Rotule de fixation, ref. 433 92

Placés en intérieur, ils permettent la détection du rayonnement infrarouge émis par la chaleur du corps des intrus en mouvement. La rotule de fixation s'adapte aux détecteurs Ref. 431 18 et 431 19 et permet d'orienter le détecteur en fonction du local à protégé.

Caractéristiques techniques :

• champ large, portée 13 m (Réf 431 18) pour la surveillance de pièces à risque
• champ étroit 7,5°, portée 23 m (Réf 431 19) pour la surveillance de couloirs et passages obligés
• détection à la verticale (pas d'angle mort)
• température d'utilisation : - 10° à + 55°C
• comptage d'impulsions
• compensé en température (permet de garder la même sensibilité quelles que soient la température ambiantecomprise entre - 10°C et + 55°C).

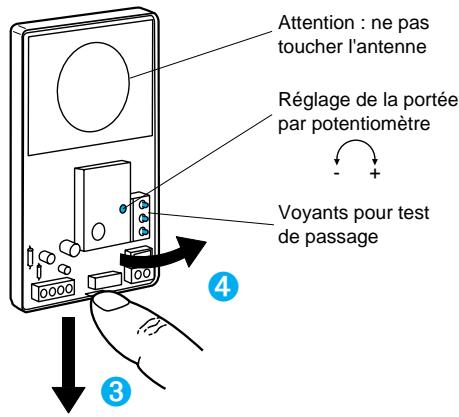

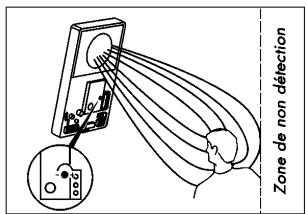

Détecteur double technologie, réf. 431 42

Envoie l'information d'alarme à la centrale s'il détecte simultanément :

• un mouvement (technologie hyperfréquence, c'est-à-dire modification des ondes électromagnétiques que le détecteur émet en permanence),
• un dégagement de chaleur (technologie infrarouge).

Une seule détection ne suffit pas, elle doit être confirmée par la deuxième pour déclencher l'alarme.

S'utilise la ou le détector infrarouge seul peut être perturbé (baies vitrées, miroirs, convecteurs entraînant des variations importantes et rapides de température).

Caractéristiques techniques

• portée réglable jusqu'à 11 m fréquence d'émission : 2,45 GHz angle
• température d'utilisation: +5° à +55°C

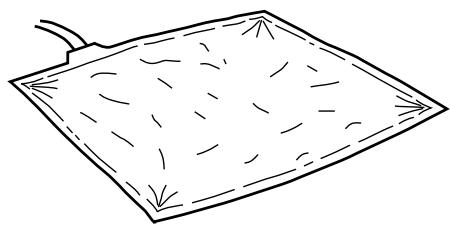

Tapis de contact, réf. 431 12

Pour la surveillance d'un point d'accès ou de passage. Se place sous une moquette ou un tapis.

Caractéristiques techniques :

• fonctionne en normalement ouvert
• température de fonctionnement: à +40°C.

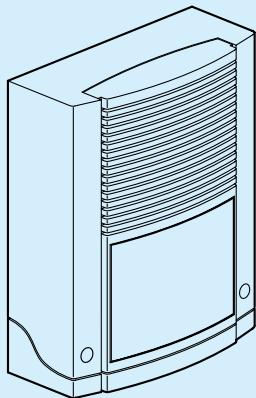

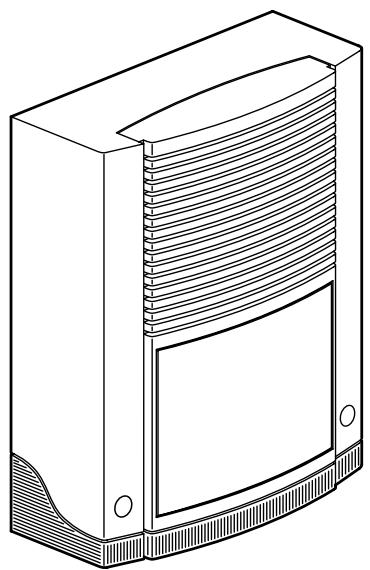

Sirene extérieure avec flash auto-alimentée, ref. 432 63

Leur puissance sonore perturbe les intrus, les empêche d'écouter l'arrivée éventuelle de secours et signale l'effraction.

Réf. 432 60

Réf. 432 63

Caractéristiques techniques

• fonctionne avec une batterie 1,2 Ah -12 V Ref. 433 40 (non fournie)
• température de fonctionnement :

Réf. 432 60/63: -25° à +70°C

• conformes à la norme NFC 48-265 - C 48-266

Preparation du chantier

Utilisez les tableaux ci-dessous pour noter les caractéristiques de votre installation et les protections souhaitées en fonction des pièces à protéger : CHOIX DES DETECTEURS, DES MODES DE FONCTIONNEMENT (partiel ou total), CHOIX DES TEMPORISATIONS, du code d'accès (principal ou secondaire), CHOIX DES BOCLES, TYPE DE COMMANDE ET TYPE D'AVERTISSEURS.

Les détecteurs d'intrusion :

Pièces ou issues à protéger	Type de détecteur	Quantité	Mode partiel	Temporisée	Accès code secondaire(voir p.24)	Choix de la boute
Entrée	Magnétique saillie	2	Oui	Non	Oui	Boucle N° 1

Example

Choisissez la boucle d'après ses caractéristiques paramétrables, par la position du micro-interrupteur, le mode de fonctionnement attendu et le code d'accès autorisé.

Boucles de détention	Caracteristiques		Mode de fonctionnement
1 ↑	Protection TEMPOrisée	H	ou
	Protection IMMédiate	B
2 ↑	Protection Tapis contact	H	ou
	Protection IMMédiate	B
3	M/A horloge	H
	Protection IMMédiate	B

Position du micro-interrupteur H = Haut, B = Bas

Protection partielle

Protection partielle

Les avertisseurs :

Type	Choix	Lieu d'installation	Remarques

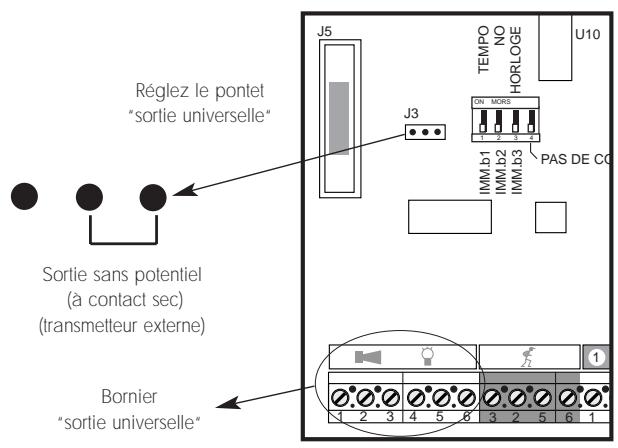

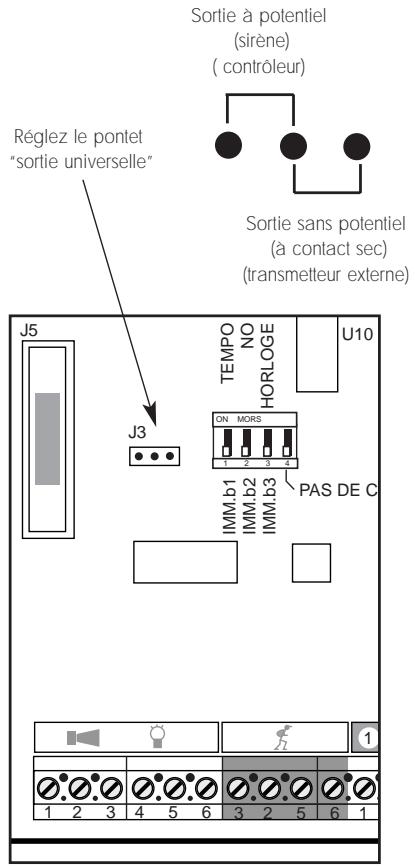

Commande relais configurable Sortie universelle
Sortie alarme

Mentionnez tout de suite au crayon à papier les pièces protégées par les boucles de détection

Borniers de raccordement TBTS

Bornier de Commande relais configurable Sortie universelle Bornier de Sirène auto-alimentée Boucle 1 (marche totale, marche partielle) Bornier de Boucle 2 (marche totale, marche partielle) Boucle 3 (marche totale)

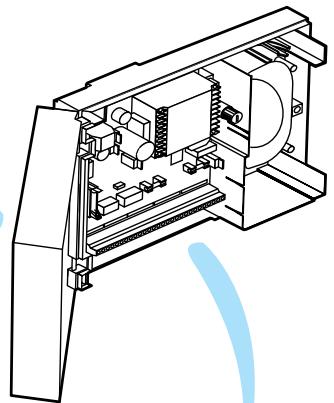

Installation de la centrale

L'installation doit être réalisée conformément aux règles d'installation en vigueur.

Utilisez le gabarit de perçage fourni page 33.

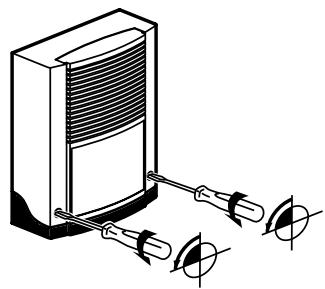

Fixation sur le mur

Avant de fixer le socle, placez la rondelle de rattrapage dans le trou de fixation. Bien vérifiez que le mur est sans aspérité, notamment au niveau du contact d'auto-surveillance.

Vérifiez que le contact d'auto-surveillance appuie bien sur le mur une fois la centrale fixée.

Vue de derrière

Informations complémentaires

Raccordements

Depuis le tableau d'abonné, tirez une ligne spécifique alarme intrusion. Utilisez un câble 2 x 1,5 mm².

Protection de la ligne par coupe-circuit ou disjoncteur DX Ref. 060 12 phase + neutre 2A. Il est conseillé d'installer sur cette ligne un parafoudre Ref. 038 22.

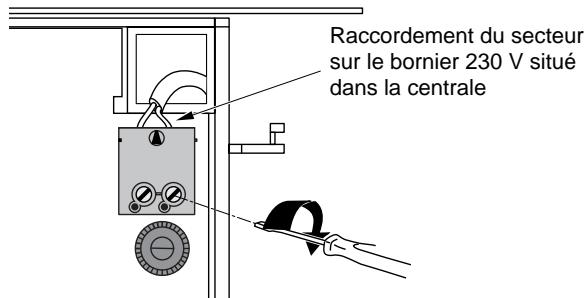

Raccordez le câble d'alimentation comme indiqué sur le schéma ci-dessous.

L'installation doit être conforme aux règles d'installation en vigueur.

Ne pas mettre sous tension maintenant

Note : Il est recommandé de placer la centrale à proximité de la porte de sortie afin que le buzzer soit audible.

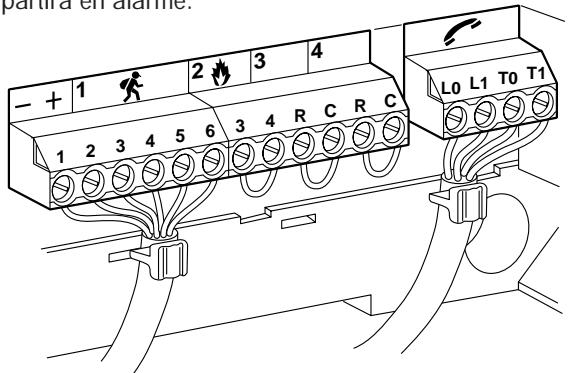

Raccordement aux différents appareils de votre installation :

Raccordez les borniers des boucles utilisées en même temps que l'installation des appareils associés.

Important

Pour les bouches qui ne seront pas utilisées (reportez-vous à votre tableau page 8), reliez avec un fil de liaison (longueur de 2 cm, dénudé à chaque extrémité) les bornes suivantes : 5 et 6 : de tous les borniers inutilisés (boucle d'auto-surveillance) 3 et 4 : des borniers de boucles de détection inutilisées

1-2 : parallèle 3-4 : série 5-6 : série

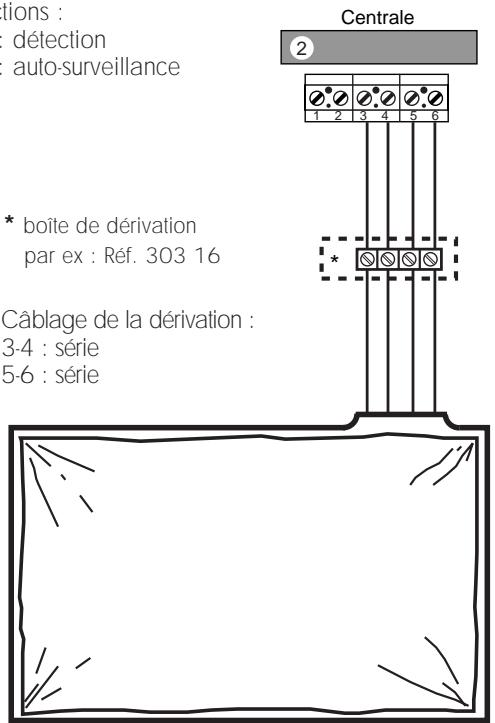

Bornier centrale Cablage de la dérivation :

Détecteur magnétique saillie, réf. 431 00

Recommandations

Les détecteurs magnétiques d'ouverture doivent être fixés de façon à déclencher au moindre entrouverture :

• pour une porte à l'opposé des quonds.
• pour une fenêtre : un détecteur sur chaque battant. Lame couplée : fixe Aimant : mobile

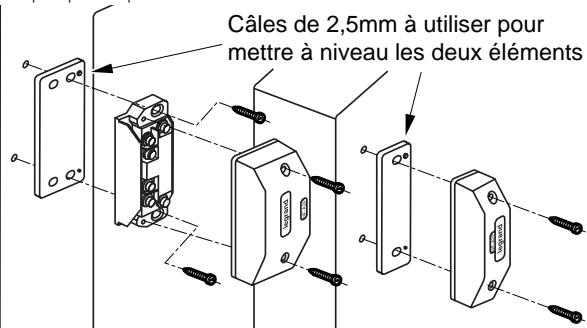

Fixation verticale ou horizontale sur porte ou fenêtre

Utilisez ou enlevez les câbles sous l'aimant ou sous la lame sousse pour que les deux éléments soient à la même hauteur.

Voir la notice individuelle pour les distances de déclenchement.

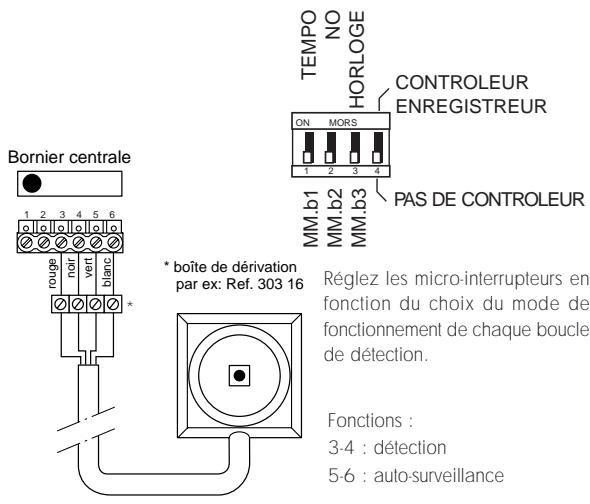

Câblage d'un seul détecteur Fonctions : 3-4 : détention 5-6 : auto-surveillance

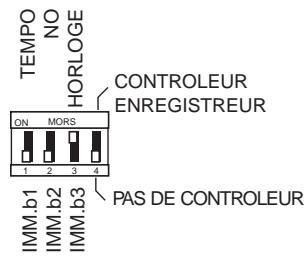

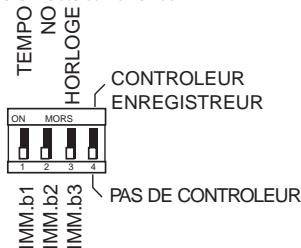

Réglez dans la centrale les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs

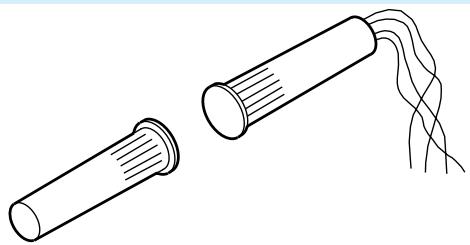

Détecteur magnétique encastré, réf. 431 01

Recommandations

Fixation verticale sur porte ou fenêtre Câblage d'un seul détecteur

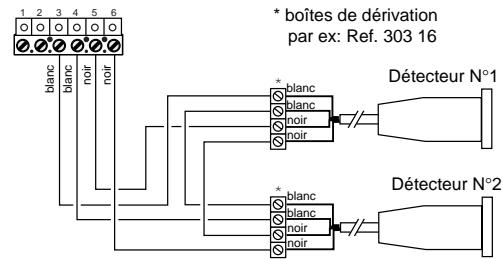

Câblage de plusieurs détecteurs

Réglez dans la centrale les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Câblage de la dérivation : 3-4 : série, 5-6 : série

Détecteur magnétique pour porte de garage, ref. 431 08

Recommandations

Fixation pour portes à bascule

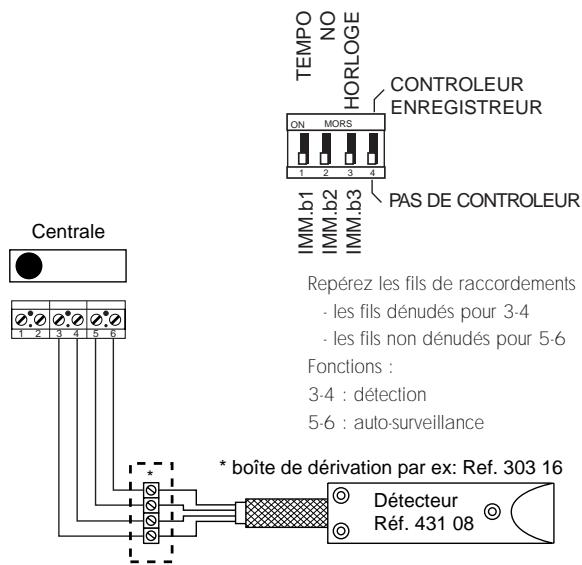

Câblage d'un seul détecteur

Réglez les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs

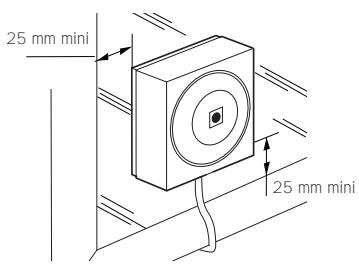

Détector bris de glace, réf. 431 10 recommendations

Ce type de détecteur doit toujours être installé en complément d'un détecteur volumétrique.

Couverture :

Vitres

épaisseur < 6,35 mm

Sensibilité :

réglée en usine

Câblage de plusieurs détecteurs

Bornier centrale

Détector infrarouge, réf. 431 18 et 431 19

Orientez le détecteur de façon à ce que l'intrus coupe les faisceaux latéralement.

Ref. 431 18

• Les détecteurs infrarouge sont sensibles aux changements brusques de températures. Ils doivent être installés à l'abri du soleil. L'appareil installé doit tourner le dos à la source lumineuse.
• S'il y a une surface vitrée, assurez-vous qu'aucune source lumineuse (phare,...) ne puisse la traverser et déclencher l'alarme. Assurez-vous qu'aucune bouche de ventilation (air pulse), convecteur ou autre source spontanée de chaleur (cheminée) ne rentre dans la partie sensible du champ de détection.
• Ne laissez pas d'animaux dans la ou les pièces protégées par ce type de détecteur.

Réf. 431 19

Vue de côté

Fixation Vis d'ouverture du capot libère l'auto-surveillance à l'ouverture

En angle

Le détecteur posé en angle sera fixé par 2 vis à droite ou à gauche.

Sur rotule Abaissez le circuit imprimé pour fixer le détecteur sur rotule. Ne touchez pas le capteur.

Câblage d'un seul détecteur

Réglez les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Correspondance borniers

Centrale	1	2	3 - 4	5 - 6
Détecteur	+	-	alarm	tamper

Note : le circuit doit être fixé en position haute (en butée) pour avoir un bon fonctionnement.

Câblage de plusieurs détecteurs

Détector double technologie, réf. 431 42

Recommandations

• Orientez le détecteur de façon à ce que l'intrus avance en face du détecteur.
• Éloignez le détecteur le plus possible des tubes fluorescents (au moins 2 mètres).
• Sensible aux variations et secousses de la paroi où il est fixé (ex : passage de camions ou de trains faisant trembler la paroi).
• Sensible aux mouvements (ex. : ascenseurs, passage d'eau irrégulier dans des canalisations plastiques : wc, gros appareils ménagers...).

Fixation Libérez le couvercle du socle

Appuyez sur la languette blanche et retirez le circuit en le prenant délicatement par les borniers.

Fixez le socle.

En angle

Câblage d'un seul détecteur Réglez les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs

Câblage de la dérivation :

1-2 : parallèle 3-4 : série 5-6 : série

Correspondance borniers

Centrale	1	2	3	4	5 - 6
Détecteur	+	-	NC	C	tamper

Sirène extérieure/intérieure auto-alimentée, ref. 432 60 sirène extérieure avec flash auto-alimentée, ref. 432 63

Il est recommandé de fixer en hauteur les sirènes pour rendre l'accessibilité plus difficile et accrître la propagation du son.

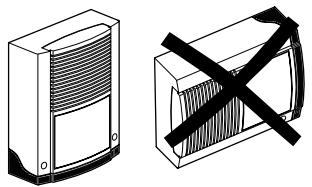

Recommandations pour la sirène extérieure

Installez la sirène en position verticale. À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer à la mairie.

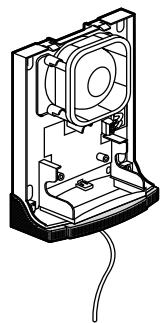

Fixation

Pour ouvrir, appuyez et tournez d'un quart de tour les deux vis en face avant.

En utilisation extérieure des sirènes, faites arriver le câble obligatoirement par le bas, en le découpant au moyen d'une pince.

Fixez le socle avec les deux vis du bas.

Percez 6mm et mettez en place les chevilles (prévoir un dégagement de 100 mm pour l'ouverture du capot).

5 Faites arriver le câble derrière le socle et ressortir par le trou prévu à cote du bornier.

8 Vérifiez contact d'auto-surveillance

Préparez les câbles, utilisez les câbles Ref.433 95 (6× 0,6mm^2)

Accrochez le socle sur les deux vis du haut.

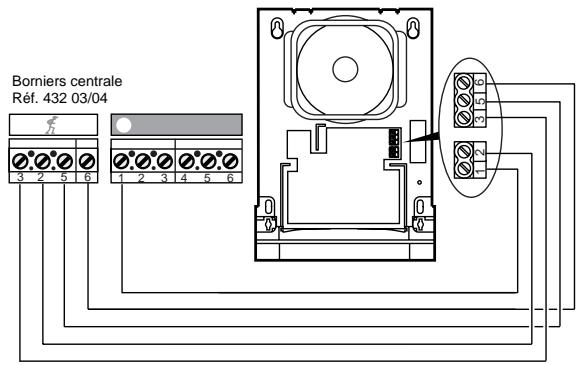

Câblage d'une seule sirène

Si le bornier sortie universelle des centrales Réf. 432 03/04 est occupé, utilisez le bornier sortie alarme et l'alimentation d'une boucle.

Câblage de plusieurs sirènes

Fonctions :

1: Charge +13,6V 2: Masse 3: Commande 5-6: Auto-surveillance

Correspondance borniers

Centrale	1	2	3	4	5	6
Sirène	1	2	3		5	6

Réglage des micro-interrupteurs

Usage extérieur

Les micro-interrupteurs doivent être en positionbbbb

Attention : toute autre position de ces quatre micro-interrupteurs en usage extérieur entraîne l'annulation de la notification d'admission NFA2P. Dans ce cas, vous devez retirer l'étiquette NFA2P du capot de votre sirène.

Usage intérieur

Les micro-interrupteurs doivent être en position aaaa

Attention : toute autre position de ces quatre micro-interrupteurs en usage intérieur entraîne l'annulation de la notification d'admission NFA2P. Dans ce cas, vous devez retirer l'étiquette NFA2P du capot de votre sirène.

Configuration utilisée

Ref. 432 60/63

Sirène extérieure Ref. 432 60

Micro-interrupteur Durée max. de 1 2 3 4 déclenchement de la sirène 3 mn

Sirène extérieure et flash Ref. 432 63

Micro-interrupteur Durée max. de déclenchement de la sirène 1 2 3 4 b b b b 3 mn

Micro-interrupteur Durée max. de déclenchement de la sirène 1 2 3 4 b b a a 3 mn a b a a 5 mn b a a a 10 mn a a a a 30 mn

Fonctions des micro-interrupteurs

micro-interrupteurs 1 et 2 :

micro-interrupteur 3

micro-interrupteur 4

durée

a : son intérieur

a : pas de flash

b : son extérieur (NFA2P)

b : flash (Ref. 432 63)

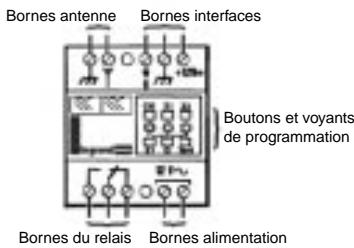

Récepteur radio, ref. 036 27

Fixez à plus de 30 cm de toute masse métallique, fils électriques et tuyauteries.

Respectez une distance supérieure à 1 m entre 2 antennes.

Installez à plus de 1,5 m du sol.

Pour l'antenne, utilisez simplement un câble de 20 cm non fixe à une paroi métallique.

En cas d'installation du récepteur en sous-sol, raccordez le récepteur à l'interface Réf. 489 50 située à l'étage par un câble 1 paire blindée.

Fixation

Sur rail DIN, 3 modules de 17,5 mm.

Câblage

Réglez le micro-interrupteur 3 sur horloge

Correspondance borniers

Centrale	1	2	3	4	5	6
Récepteur	m	n	l	u

Programmation lors de la mise sous tension (p.20).

Les 3 voyants s'allument en vert fixe.

Note : Les opérations ci-dessous doivent être réalisées en moins de 30 secondes. Passé ce délai, reprenez la programmation depuis le début.

Le récepteur sera programmé en mode interrupteur : Le relais change d'état à chaque commande de l'émetteur.

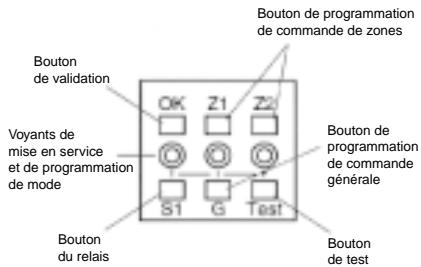

Choix du mode :

• Appuyez sur "S1" jusqu'au clignotement (vert/rouge) du voyant superposé,
• Relachez "S1" : l'un des 3 voyants de mode s'allume en rouge fixe,
• Faites allumer le voyant du milieu par pression successive sur "S1",
• Appuyez sur "OK" pour valider le mode : le voyant superposé à "S1" clignote (rouge/vert).

Codage : cette opération consiste à apprendre le code unique de chaque émetteur par le récepteur.

• Appuyez sur la touche de l'émetteur (1 à 2 sec.) pour la marche, le voyant superposé à S1 s'allume en rouge fixe pendant l'émission puis clignote à nouveau après relachement de cette touche,
• Appuyez sur "OK" pour valider, le voyant continue à clignoter (vert/rouge),
• Appuyez sur la touche de l'émetteur (1 à 2 sec.) pour l'arrêt (la même touche que pour la marche si utilisation en télérupteur), le voyant s'allume en rouge fixe pendant l'émission,
• Appuyez sur "OK" pour valider, les 3 voyants s'allument en vert fixe.

Nota : Le clavier est prioritaire sur le récepteur radio. Cela implique que lors d'une mise en marche par l'émetteur radio, et une mise hors service par le clavier, il faudra d'abord effectuer une mise hors service avec l'émetteur avant de pouvoir refaire une mise en service avec l'émetteur.

Côté transmetteur

Retirez le pontage entre les bornes 3 et 4 (du bornier intrusion), puis raccordez les fils suivant le code couleur adopté sur le chantier (voir notice centrale).

Avant la mise sous tension, les boucles de détection (bornes 3 et 4, R et C) non utilisées seront shuntées.

De même avec la boucle d'auto-protection (bornes 5 et 6) si elle n'est pas utilisée.

Sinon, lors de la mise sous tension, ce transmetteur partira en alarme.

Correspondance des borniers

Transmetteur		1	2	3	4	5	6
CentraleRéf. 432 03	Bornier intrusion(n'importe lequel 1 à 3)	2	1
	Bornier sortieuniverselle ——/12 v			1	3	5	6

Fonctions du transmetteur:

1-2 : alimentation 3-4 : alarme 5-6 : auto-surveillance

Tapis de contact, réf. 431 12

Se place sous une moquette ou un tapis à proximité par exemple, d'une chaîne Hi-Fi, d'un micro-ordinateur ou d'un meuble de valeur.

Cablage

Repérez les fils de raccordement :

• Les fils dénudés pour 3-4
• Les fils non dénudés pour 5-6

Fonctions :

3-4 : détection 5-6 : auto-surveillance

• Boîte de dérivation par ex : Réf. 303 16

Câblage de la dérivation :

3-4 : série 5-6 : série

Réglez le micro-interrupteur 2 sur NO

Nota : Il est possible d'utiliser le tapis contact pour que l'alarme se déclenche dès que l'on tente de soulever un objet (par exemple un téléviseur).

Dans ce cas, placez le tapis sous l'objet et régalez le micro-interrupteur 2 sur IMM.

Installations complementaires

L'horloge devra être accessible pour pouvoir modifier à tout instant les heures de mise en / hors service. Il est indispensable d'utiliser un inter hora à réserve de marche et contact secouru (ex. 037 55)

Réglez le micro-interrupteur 3 sur

M / A horloge

Sortie universelle

Réglage du cavalier sur "sortie à potentiel"

Sortie universelle

État des bornes de la sortie universelle selon l'état de la centrale et le positionnement cavalier et micro-interrupteur :

Position du micro-interrupteur	Etat de la centrale	Position du cavalier	Etat des bornes Sortie Universelle
Contrôleur	En arrêt (hors surveillance intrusion)	à potentiel	12V 0V 12V 0V 1 2 3 4 5 6
		à contact sec	0V 1 2 3 4 5 6
	En marche (sous surveillance intrusion)	à potentiel	12V 0V 0V 12V 1 2 3 4 5 6
		à contact sec	0V 1 2 3 4 5 6
Pas de contrôle	Hors alarmé intrusion	à potentiel	12V 0V 12V 0V 1 2 3 4 5 6
		à contact sec	0V 1 2 3 4 5 6
	En alarmé intrusion	à potentiel	12V 0V 0V 12V 1 2 3 4 5 6
		à contact sec	0V 1 2 3 4 5 6

Premiere mise sous tension

Connectez les batteries des sirènes puis de la centrale. Connectez, sur les sirènes et la centrale, le fil rouge sur la borne (+) et le fil bleu sur la borne (-). Placez ensuite la batterie dans le logement prévu.

Refermez le capot de la centrale d'alarme ainsi que tous les périphériques

Rappel : vérifie le raccordement des borniers d'alarme et d'auto-surveillance non utilisés.

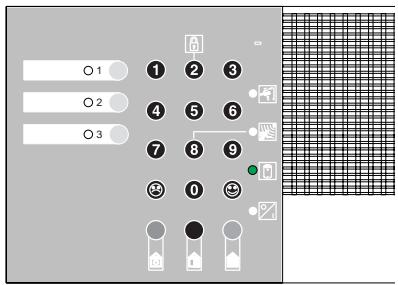

Mise sous tension de la centrale d'alarme au tableau d'abonné

Actionnez le disjoncteur en position haute.

À ce moment-là, la centrale d'alarme émet un BIP et le voyant s'allume brièvement toutes les 2 secondes (s'il ne clignole pas, vérifie le bon raccordement et le fusible du bornier secteur).

Nota : Si la(les) sirène(s) déclenché(nt), tapez le code d'accès (code usine 3-4-5-6) puis $. Le déclenchement de sirène signifie :

• soit qu'une boucle d'auto-surveillance est ouverte, indiquée par le voyant de la centrale (voir page 21),
• soit vérifiez le fusible FO.

Test de la centrale et de la batterie. Tapez le code d'accès usine 3 - 4 - 5 - 6 ou votre code personnel si vous l'avez déjà rentré.

Nota : une fois le code d'accès tapé, celui-ci reste valide 15 secondes. Passé ce délai, il vous faut retaper le code. Après 5 codes d'accès consécutifs mauvais, la centrale est bloquée pendant 1 minute.

Le voyant s'allume en fixe (le code est bon). Si le voyant ne s'allume pas, votre code n'est pas bon. Il faut recommencer l'opération.

Si le voyant clignote rapidement, la batterie est certainement déchargée (surtout à la première mise sous tension). Vérifiez la bonne charge de la batterie après 24 heures en renouvelant le test de la centrale.

En cas de non charge après 24 heures :

• à vous pouvez ouvrir la centrale sans déclencher les sirènes.
• vérifie la date de première charge de la batterie. Si elle est supérieure à 1 an sans utilisation, changez la batterie.

Notes : si vous avez oublié votre code personnel, reportez-vous à la page 29.

1 - Testez votre système

Ce test s'effectue en mode "Test".

Le mode “Test” vous permet de vérifier la bonne installation du système : - sans déclencher les moyens d'alarmes (sirènes, transmetteur), le buzzer répliant les avertisseurs - sans tenir compte des temporisations 1 voyant "Alarme", 1 voyant "Auto-surveillance" et 3 voyants de boucles vous permettront d'identifier rapidement les éventuelles anomalies.

La fonction "Test" est accessible uniquement à partir de la centrale.

Note : assurez-vous que les issues protégées sont fermées et que personne ne se trouve dans le champ des détecteurs infrarouge. Vérifiez que les fils de liaison sont bien positionnés sur les borniers non utilisés.

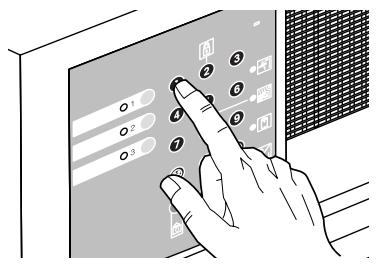

Tapez le code d'accès (le voyant s'allume en fixe) puis maintenez la touche 1 appuyée pendant 5 secondes jusqu'à entendre un bip. Le voyant clignote rapidement et les 3 voyants de boucles restent allumés.

Note: le clignotement rapide du voyant indique que l'on se trouve en mode "test" ou "maintenance". Si par mégarde vous appuyez 1 fois sur la touche "Arrêt" vous quitterez le mode "Test". Pour y revenir, reprenez entièrement l'opération.

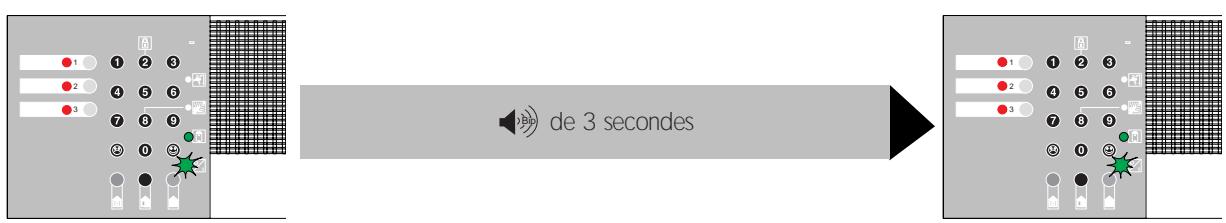

B) constatez

• Tout s'est passé bien

• Les anomalies que vous pouvez constater

Si une anomalie est constatée, vous entendrez des Bip retentir de la centrale d'alarme et des voyants clignoteront pour vous indiquer la ou les anomalies constatées.

Le voyant “Alarme” clignote en même temps qu'un ou plusieurs voyants de boucle (Exemple: détection boucle 3)

Vérifiez le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Si les voyants "Auto-surveillance" et "Alarme" clignent en même temps qu'un ou plusieurs voyants de boucle (exemple : auto-surveillance + alarme + boucle 1 et 2)

Vérifiez le câblage des bornes 3 et 4 ainsi que 5 et 6 des boucles correspondantes.

2 - Test de bon fonctionnement des différents détecteurs

Une fois que vous êtes rentré en mode "Test" et que vous n'avez constaté aucune anomalie, vous devez tester un à un chaque détecteur. Le buzzer de la centrale d'alarme ainsi que les voyants associés vous permettront de confirmer le bon fonctionnement de chaque détecteur.

Testez chaque contact en ouvrant la porte, la porte de garage ou la fenêtre sur laquelle il est fixé.

Ouvrez une porte ou une fenêtre à la fois et écoutez le buzzer de la centrale. Refermez la porte ou la fenêtre avant de procéder à un nouvel essai. Répétez les mêmes opérations pour les détecteurs suivants.

Réglage et test des détecteurs bris de glace

Retirez la face avant

Réglez le potentiomètre

Remettez la face avant

Donnez un petit coup sur la vitre à côté du détecteur pour vérifier sa sensibilité, vous nevez entendre le buzzer de la centrale (Note: "nevez" n'a pas été modifié car il n'est pas clair s'il s'agit d'une faute d'OCR ou d'un terme spécifique au contexte.)

Attention : déclenchements intempestifs si sensibilité élevée.

Tester l'acétate de la capteur de contact en marchant dessus

Assurer avec votre pied une pression sur le tapis contact.

On doit entendre le buzzer de la centrale.

Testez chaque détecteur infrarouge

Préréglage de la position du cavalier de sensibilité

Cavalier sur pulse 1: détention à la coupure d’1 faisceau, Cavalier sur pulse 2: détention à la coupure de 2 faisceaux Cavalier sur pulse 3: détention à la coupure de 3 faisceaux Il est conseillé de conserver la position pulse 2.

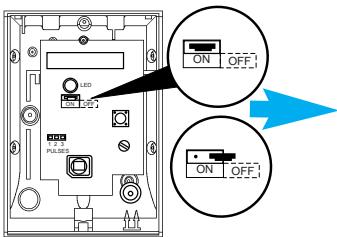

Positionnez le curseur "LED" sur "ON" pour permettre l'allumage du voyant lors de la détection. Dans ce cas, il fonctionnera même si la centrale est à l'arrêt. Refermez le détecteur.

Réglage du champ de détection.

Verrouillage des détecteurs infrarouge.

Vérifiez la couverture de détection au moins une minute après la mise sous tension en vous déplaçant latéralement, en regardant le voyant rouge sur le détector, et/ou en écoutant le buzzer de la centrale.

Si besoin, régalez le détector à l'aide de la rotule Ref. 433 92. Répétez ce réglage pour chaque détector. Verrouillez le socle sur la rotule sans en dérégler la position. Réprenez la même opération pour les détecteurs suivants.

Testez chaque détecteur double technologie

Préroglage du champ de détention du détecteur double technologie et de l'allumage des voyants.

Réglage du champ de détention.

Verrouillage des détecteurs double technologie.

Remettez le capot

Laissez le cavalier en place pour permettre l'allumage des voyants lors de la détection.

Tournez le potentiomètre de portée entièrement vers la gauche, pour permettre au minimum.

Voyant vert : détection infrarouge,

Voyant jaune : détection hyperfréquence, Voyant rouge : passage en alarme.

Pour permettre l'allumage des voyants lors de la détection, conservez le cavalier. Pour supprimer l'allumage des voyants, retirez le cavalier situé à droite des voyants.

Augmentez au fur et à mesure la portée jusqu'à ce que la détection couvre la pièce à protéger.

La couverture infrarouge est déterminée par la hauteur de montage (2,3m) et l'angle.

Traversez la zone protégée en différents endroits à allure normale. Les voyants de diagnostic doivent s'allumer tous les deux ainsi que le voyant d'alarme. En l'absence de mouvement, les 3 voyants doivent être éteints.

3 - Test des avertisseurs

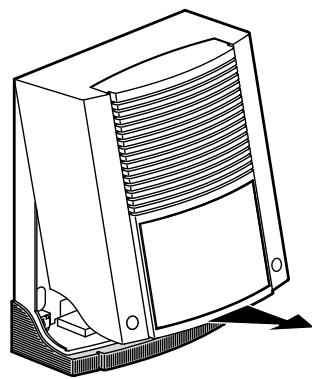

Libérez le contact "Auto-surveillance" pour chaque sirène, un bip retentit à la centrale.

S'il ne retentit pas, vérifie le câblage en série s'il y a plusieurs sirènes (bornes 5 / 6).

Vérifiez que vous entendez bien le "CLIC" du contact d'auto-surveillance qui se libère.

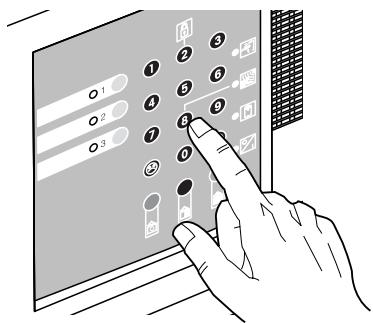

Test son sirène :

Ce test permet de contrôler le son de toutes les sirènes. a) Sortez du mode Test en appuyant sur et attendez 15 secondes. b) Tapez le code d'accès. Appuyez sur "8" pendant 5s. Les sirènes hurlent tant que l'on maintient le doigt sur la touche.

S'il n'y aeldom son, ou si le hurlement s'interrompt et que des bips sont émis avant d'avoir relâché la touche 8, la batterie est sans doute déchargée. Vérifiez la bonne charge de la batterie 24 heures plus tard en reprenant le test sirène. Si le test n'est pas concluant, vérifiez la date de dernière charge figurant sur la batterie. Si celle-ci est supérieure à 1 an sans utilisation, changez la batterie.

Nota : Pour vous permettre de contrôler le son des sirènes autres que celle intégrée à la centrale et sans déclenchement de celle-ci, passez préalablement en mode maintenance (code + touches "6" et "7" simultanément pendant 5 secondes). Là, vous pouvez ouvrir la centrale et débrancher le connecteur de la sirène. Refermez et sortez du mode maintenance en appuyant sur Ainsi seules les sirènes extérieures à la centrale hurleront durant le test. N'oubliez pas de rebrancher la sirène à la fin du test par la même opération.

Changement des codes d'accès

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 3 boucles de détention.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1 et 2. La boucle 3 reste toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Boucles	code principal permiet l'arrêt des boucles	code secondaire permiet l'arrêt des boucles
1	X	X
2	X	X
3	X

Important : par mesure de sécurité, les 2 codes utilisateurs principal et secondaire doivent impérativement être changés avant la première mise en marche de votre installation.

Comment changer les codes

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier. Assurez-vous que la centrale soit à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes. Un Bip sonore retentit et le •. Un Bip confirme l'enregistrement.

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes. Un Bip sonore retentit et le voyant

Important :

• Les codes symétriques sont interdits (exemple : (1, 2, 2, 1) ou (1, 1, 1, 1))
• le code secondaire ne peut pas être l'envers du code principal (exemple : code principal (1,2,3,4) - code secondaire (4,3,2,1)),
• Les codes doivent obligatoirement composer 4 chiffres.

Le mode "maintenance

Le mode "Maintenance" vous permet de modifier les paramètres du système et de faire des démonstrations, c'est-à-dire :

• de faire des essais et des démonstrations de mise en marche / mise à l’arrêt du système
• de régler la durée de temporisation
• d'arrêter ou de remettre en service le buzzer de la centrale

En mode "Maintenance", les sirènes ne sont pas activées, il est donc possible d'ouvrir la centrale et de modifier les câblages en toute quiétude.

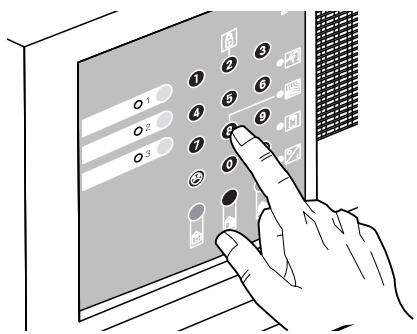

Entrez en mode "maintenance

1 Tapez le code d'accès.

2 Appuyez simultanément sur les touches 6 et 7 pendant 5 sec.

Le voyant clignote. Vous êtes en mode "Maintenance".

Vous pouvez ouvrir le capot sans risques.

Durée de temporisation

Votre centrale est programmée d'usine avec une temporisation d'entrée de 10 secondes et sortie de 20 secondes. Cette temporisation ne concerne que la boucle 1 programmée en temporisation (réglement du micro-interrupteur sur "tempo").

Changez la durée de temporisation :

Une fois en mode "Maintenance", sélectionnez dans le tableau ci-dessous la temporisation d'entrée-sortie et tapez sur le clavier le chiffre correspondant à votre choix, un bip vient confirmer la manœuvre.

Nota : Seuls les détecteurs raccordés sur la boucle temporisée ne déclencheront pas d'alarme pendant le temps de temporisation choisi.

Arrêt buzzer de la centrale

Si vous désirez cacher votre centrale d'alarme et commander le système à partir d'une horloge ou d'une télécommande radio, vous pouvez alors arrêter le buzzer de la centrale.

Pour cela, vous devez être en mode "Maintenance".

Appuyez sur la touche "7" et le buzzer est désactivé. Si vous appuyez à nouveau sur la touche "7" un son continu de 1 seconde vous indique que le buzzer est réactivé.

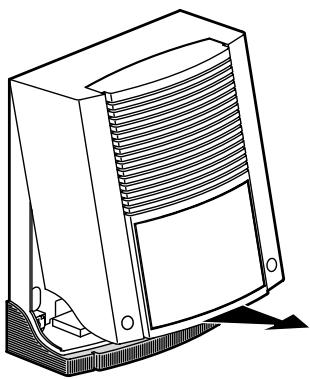

Procédure de mise hors service

• Vérifiez que le système est à l'arrêt. Tapez le code utilisé +
• Entrez en mode maintenance (voir page 24)

Rappel : Notre système est en mode maintenance. Vous pouvez ouvrir tout appareil sans déclenchement d'alarme.

• Intervention sur une sirène auto-alimentée

Vous en mode maintenance, ouvrez le capot sirène, déconnectez la batterie, puis l'alimentation.

• Contrôlez les batteries

Ouvrez les sirènes les unes après les autres et débranchez l'un des fils de la batterie. Contrôlez la tension.

• Mise hors service de l'installation

Coupez le courant du disjoncteur de branchement, débranchez la batterie de la centrale, l'installation est hors service.

Pour la mise sous tension, voir procédure page 20.

Sortir du mode "maintenance

Pour sortir du mode "Maintenance", tapez sur Arrêt

Voyant alarme auto-surveillance

Ce voyant clignote lorsqu'il y a une anomalie sur un de vos périphériques:

• l'appareil est décollé du mur
• l'appareil est ouvert ou mal fermé
• problème de câblage éventuel entre les bornes 5 et 6

S'il clignote seul, il s'agit de la centrale d'alarme ou d'un avertisseur.

S'il clignote avec un voyant de boucle, il s'agit d'un détecteur raccordé sur cette boucle.

Voyant alarme intrusion

Ce voyant clignote lorsqu'il y a une intrusion.

S'il clignote avec un voyant de boucle :

• une porte ou une fenêtre est ouverte,
• quelqu'un est entré chez vous.

Voyant alimentation

Ce voyant clignote lentement lorsque la centrale est en veille et indique un bon état de l'alimentation secteur.

S'il clignote rapidement, il s'agit d'un problème au niveau de la batterie déchargée ou du fusible F3.

Si le voyant est allumé en fixe, le code d'accès est actif.

Voyant marche/arret

S'il clignote seul, vous êtes en mode "Maintenance" ou mode "Test".

S'il clignote avec des voyants de boucle, vous êtes en mode "Test".

Voyant boucle de détection :

Il vous permet de localiser

• les boucles en surveillance (allumé fixe),
• les boucles hors surveillance (éteint),
• les boucles en alarme* (allumé clignotant).
• Alarme auto-surveillance
• Alarme intrusion - les bouches hors surveillance (éteint)

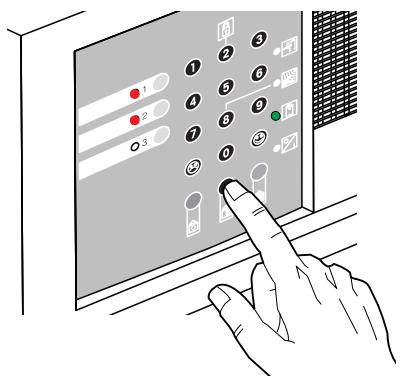

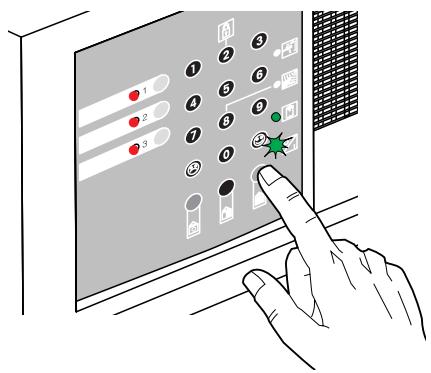

Mise en marche et arrêt de votre système au clavier de la centrale

Mise sous surveillance totale

Toute votre installation est sous surveillance, lorsque le signal sonore de mise en marche retentit.

Mise sous surveillance partielle

Seules les bobines 1 et 2 sont sous surveillance, lorsque le signal sonore de mise en marche partielle retentit.

Mise hors surveillance

Toute votre installation est hors surveillance, lorsque le signal sonore de mise à l'arrêt retentit.

Mise en marche partielle pontuelle

Vous pouvez utiliser la mise en marche partielle lorsque vous ne voulez pas activer une ou plusieurs boucles. Pour cela, il vous faut éjecter les boucles que vous ne voulez pas mettre sous surveillance lorsque vous mettez la centrale en marche. Pour éjecter une boucle, il vous suffit d'appuyer sur le bouton situé à côté de chaque voyant de boucle (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tapé le code d'accès et appuyé sur

Mise en marche forcée

Vous pouvez utiliser la mise en marche forcée lorsque votre centrale détecte une intrusion à la mise en marche. Pour cela, il vous faut éjecter les boucles dont les voyants clignotent. Pour éjecter une boucle, il vous suffit d'appuyer sur le bouton situé à côté de chaque voyant de boucle (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tapé le code d'accès et appuyé sur marche. Lorsque vous avez éjecté la ou les boucles en détection, n'oubliez surtout pas d'appuyer à nouveau sur

Rappels de la signification des sous-ensembles et des voyants

Dès la mise en marche ou la mise à l'arrêt, la centrale vous signale le bon ou le mauvais fonctionnement de votre système.

• un son continu vous indique un bon état de marche
• un son discontinu vous indique un dysfonctionnement
• un son discontinu plus lent vous indique une mise en marche avec temporisation (voir tableaux page 30)

Attention : Si le son discontinu survient à la mise en service, votre installation ne sera pas sous surveillance tant que le défaut ne sera pas réparé.

Il vous suffit ensuite de dire à la centrale les informations transmises. Vous trouvez ci-dessous quelques indications vous permettant de vous guider.

Levoyant "auto-surveillance" clignote seul

• Faites vérifier le câblage (borne 5 et 6) et les contacts d'auto-surveillance des éléments suivants :

. centrale : le capot de la centrale doit être fermé et la centrale d'alarme fixée sur le mur

. sirène commande relais configurable

2 Types de défauts apparaissent :

• 1 défaut "Auto-protection" - 1 défaut "Alarme"

• Faites la même vérification que pour les cas 1, 2 et 3.

Levoyant“alarme"clignote en même temps qu'unvoyantdebounce(exemple DEBOUNCE3)

• vérifie que les issues sont bien fermées et que personne ne se trouve dans le champs d'un détecteur de présence.
• faites vérifier le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Mémoire d'événements

Système à l'arrêt, tapez le code d'accès puis appuyez sur la touche "6" pendant 5s, jusqu'à entendre un bip sonore. Vous possédez les 30 derniers événements 1 à 1 à partir du dernier survenu, en appuyant successivement sur la touche 6. Les voyants d'états associés aux voyageants de boucles s'allumeront successivement. Lecture de l'événement précédent à chaque appui. Pour sortir appuyez sur

Changement de code

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 3 boucles de détection.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1 et 2. La boucle 3 reste toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Procédure de changement de code

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier. Assurez-vous que la centrale est à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes. Un Bip sonore retentit et le voyant % . Un Bip confirme l'enregistrement.

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes. Un Bip sonore retentit et le voyant 0 ⊙. Un Bip confirme l'enregistrement.

Procédure de changement de code en cas d'oubli de celui-ci

Nota : cette manipulation nécessite 2 opérateurs et déclenchera obligatoirement les avertisseurs

1. Coupe le disjoncteur. 2. Ouvrez la centrale (les avertisseurs se déclenchent). 3. Débranchez la batterie et attendez au moins 5 secondes avant de la rebrancher. Refermez la centrale. 5. Appuyez sur "2" en même temps que la deuxième personne remet le disjoncteur. 7. Les avertisseurs s'arrêtent. 8. Les codes d'accès de votre centrale sont effacés. Pour programmer de nouveaux codes, voir ci-dessus.

Aggression

Vous soulevez le déclencheur voiturier transmetteur téléphonique si vous coupez votre têted l'envers suivi del'appui sur la touche Arrêt

Ainsi le système d'alarme s'arrête, seul le transmetteur se met en route et communique en silence avec le n° appelé pour dire que vous êtes agressé.

Signalisations sonores et visuelles sur la centrale

Sons	Signification
Bili iii iii iii iii iii iii iii iii (3s.)	Mise en marche / mise à l'arrêt de la centrale
Bip - 3s - Bip - 3s - Bip - ... - Bip - 3s - Bip	Mise en marche partielle imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Mise en marche totale imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Alarme imminente (temporisée)
Bip - Bip - Bip - Bip - Bip - Bip - Bip - Bip	Défaut à la mise en marche ou à l'arrêt
Bip - Bip - Bip	Touché érronée ou erreur de programmation
Bili i p (1s.)	Confirmation de configuration
Bip	Echo touche

Etat voyant	Signification
Vert fixe (pendant les 15 secondes durant lesquelles le code d'accès reste actif)	Alim: OK, M /A: système en marche
Vert clignotant	Alim: problème, M / A: configuration en cours
Rouge fixe	Zone surveillée
Rouge clignotant	Défaut détecté ou présence détction pendant la tempo-risation de sortie

Récapitulatif des codes fonctions :

code + 1 pendant 5 secondes = mode test. code + 2 pendant 5 secondes = changement du code utilisateur principal. code + 5 pendant 5 secondes = changement du code utilisateur seconde. code + 6 pendant 5 secondes = mémoire d'événements. code + 6 et 7 simultanées pendant 5 secondes = mode maintenance : - touche 1 à 6 = réglage temporisation, - touche 7 = désactivation buzzer. code + 8 pendant 5 secondes = test sirène.

Sommaire detaille

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils :

. centrale 5. détecteur magnétique (saillie, encastré, pour porte de garage) 6. détecteur bris de glace 6. détecteur infrarouge pour surveillance (pièces et couloirs) 6. détecteur double technologie 7. tapis de contact 7. des sirènes 7

Préparation du chantier 8-9

Installation de la centrale 10

Installation et raccordement des périphériques :

. détecteur magnétique (saillant, encastré) 11. détecteur magnétique pour porte de garage 12. détecteur bris de glace 12. détecteur infrarouge pour surveillance (pièces et couloirs) 13. détecteur double technologie 14. sirène intérieure/extérieure/extérieure avec flash auto-alimentée 15 - 16. émetteur et récepteur radio 17. transmetteur 18. tapis de contact 18

Installation complémentaires :

commande externe (inter hora) 19. contrôleur enregistrure 19. sortie universelle 19.

Première mise sous tension :

. Connecter la batterie à la centrale 20. Test de la centrale et de la batterie 20

Sommaire ddetaille (suite)

Test de l'installation :

. Testez votre système 21. Test de bon fonctionnement des détecteurs 22. Test des avertisseurs 23

Code d'accès :

changement du code d'accès

Mode "Maintenance":

. entrer en mode "Maintenance" 24. durée de temporisation 24. arrêt buzzer de la centrale 24. procedure de mise hors service 25. sortir du mode "Maintenance"

Guide d'utilisation :

. fonction des touches et voyants 26. mise en marche et arrêt du système au clavier de la centrale 27. mise en marche partielle ponctuelle 27. mise en marche forcée 27. informations complémentaires 28. mémoire d'événements 28. changement de code 29. procédure de changement de code en cas d'oubli de celui-ci 29. agression 29

Signalisations sonores et visuelles sur la centrale 30

Sommaire détaillé 31-32

Gabarit de perçage 33

legrand

LEGRAND

SNC au capital de 40 000 000 F

RC. S. Limoges B 389 290 586

code A. P. E. 5804

N° d'identification TVA

FR15389290586

Siège social

128, av. du MaldeLatrede-Tassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

délex : 05 55 06 13 21

télégramme : Belgrand Limoges
