Type de produit	Coffret de communication réseau (tableau électrique)
Marque	LEGRAND
Modèle	329 70
Catégorie	Tableau électrique
Dimensions (H x L x P)	300 x 250 x 80 mm (estimation)
Poids	1 kg (estimation)
Alimentation	Passif (aucune alimentation externe nécessaire pour les éléments passifs) ; le switch intégré peut nécessiter une alimentation non fournie
Fonctions principales	Distribution des signaux TV, téléphone et Internet via prises RJ45 ; routage informatique via switch intégré ; filtrage ADSL ; réaffectation manuelle des prises
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques ou abrasifs
Sécurité	Installation par un électricien qualifié ; respecter les normes électriques en vigueur ; ne pas ouvrir le coffret sous tension
Pièces détachées et réparabilité	Non spécifié ; contacter le service client LEGRAND pour toute pièce détachée
Informations générales	Coffret réseau communicant pour maison multimédia ; permet de réaffecter les prises manuellement grâce aux cordons de brassage (rouge, jaune, bleu)

FOIRE AUX QUESTIONS - 329 70 LEGRAND

Comment installer le coffret réseau Legrand 329 70 ?

L'installation doit être réalisée par un électricien qualifié. Le coffret se fixe au mur et se raccorde aux arrivées (TV, téléphone, ADSL) et aux prises RJ45 des pièces. Suivez le schéma fourni dans la notice.

Puis-je brancher ma box Internet directement sur le coffret ?

Oui, branchez la box sur le filtre ADSL du coffret (sortie modem). Reliez la box au répartiteur informatique (switch) à l'aide d'un câble Ethernet RJ45.

Comment réaffecter une prise RJ45 de la télévision au téléphone ?

Débranchez le cordon de brassage correspondant (rouge pour TV) et rebranchez-le sur la rangée du répartiteur téléphone (cordon bleu). Changez également l'étiquette de la prise à l'aide de la planche fournie.

Quels cordons utiliser pour brancher un téléviseur ?

Utilisez un cordon RJ45 - coaxiale (avec fiche coaxiale IEC 9,5 mm) entre la prise murale et le téléviseur.

Le switch intégré nécessite-t-il une alimentation électrique ?

Le switch est un composant actif : il nécessite une alimentation (adaptateur secteur). Celle-ci n'est pas fournie avec le coffret ; vérifiez les spécifications du switch.

Combien de prises RJ45 peuvent être raccordées ?

Le coffret est conçu pour un nombre variable de prises. La notice mentionne plusieurs départs ; typiquement 4 à 8 prises RJ45 sont supportées selon les répartiteurs.

Que faire si une prise ne fonctionne pas ?

Vérifiez le cordon de brassage dans le coffret : il est peut-être mal connecté ou sur le mauvais répartiteur. Assurez-vous aussi que l'équipement terminal est correctement branché et allumé.

Puis-je utiliser le coffret avec un abonnement ADSL ?

Oui, le coffret intègre un filtre ADSL pour séparer le signal téléphonique et Internet. Branchez la ligne ADSL sur l'entrée du filtre, puis la box sur la sortie modem.

Comment étiqueter les prises après réaffectation ?

Utilisez la planche d'étiquettes fournie avec le coffret. Collez l'étiquette correspondant à la nouvelle fonction (TV, téléphone, informatique) sur la prise murale concernée.

Le coffret est-il compatible avec la fibre optique ?

Le coffret est conçu pour les signaux TV, téléphone et ADSL. Pour la fibre, il faudra ajouter un convertisseur optique en amont. Le coffret reste utilisable pour distribuer le signal Ethernet après le modem fibre.

MODE D'EMPLOI 329 70 LEGRAND

réseau optimum manuel

Manuel d'utilisation

■ Présentation 3
■ Les composants de votre coffret de communication 4
■ Votre réseau de communication Legrand 5
■ Réaffecter votre réseau 6
■ Votre branchement au niveau de la prise terminale à l'aide des cordons fournis 7
■ Votre maison évolue : un exemple concret 7
■ Notes 8

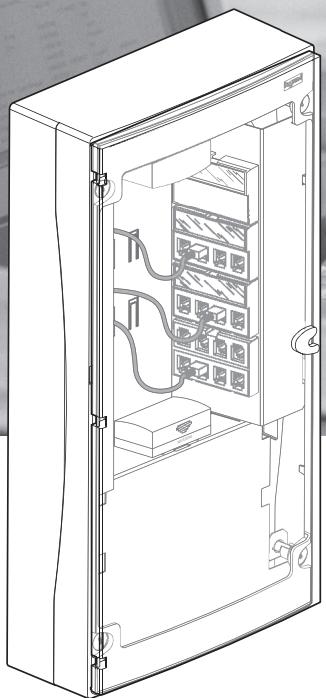

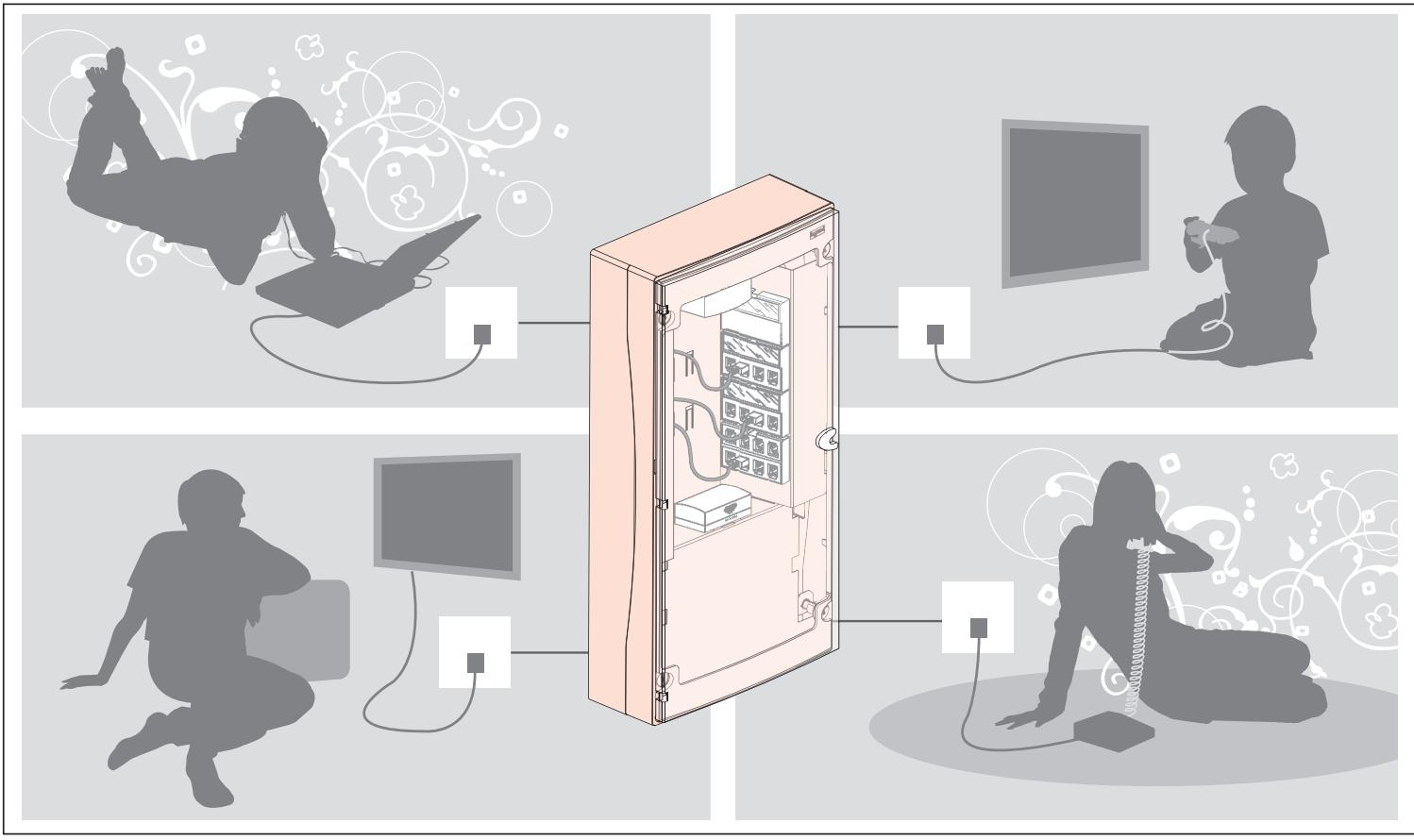

Le coffret réseau optimum manuel permet de créer un réseau de communication unique afin d'accéder à la télévision, à l'informatique, à Internet et au téléphone à partir de n'importe quelle prise RJ 45.

C'est vous qui décidez de l'utilité de chaque prise et vous réorganisez ainsi votre réseau selon vos envies.

Bienvenue dans votre maison multimédia

PRESENTATION

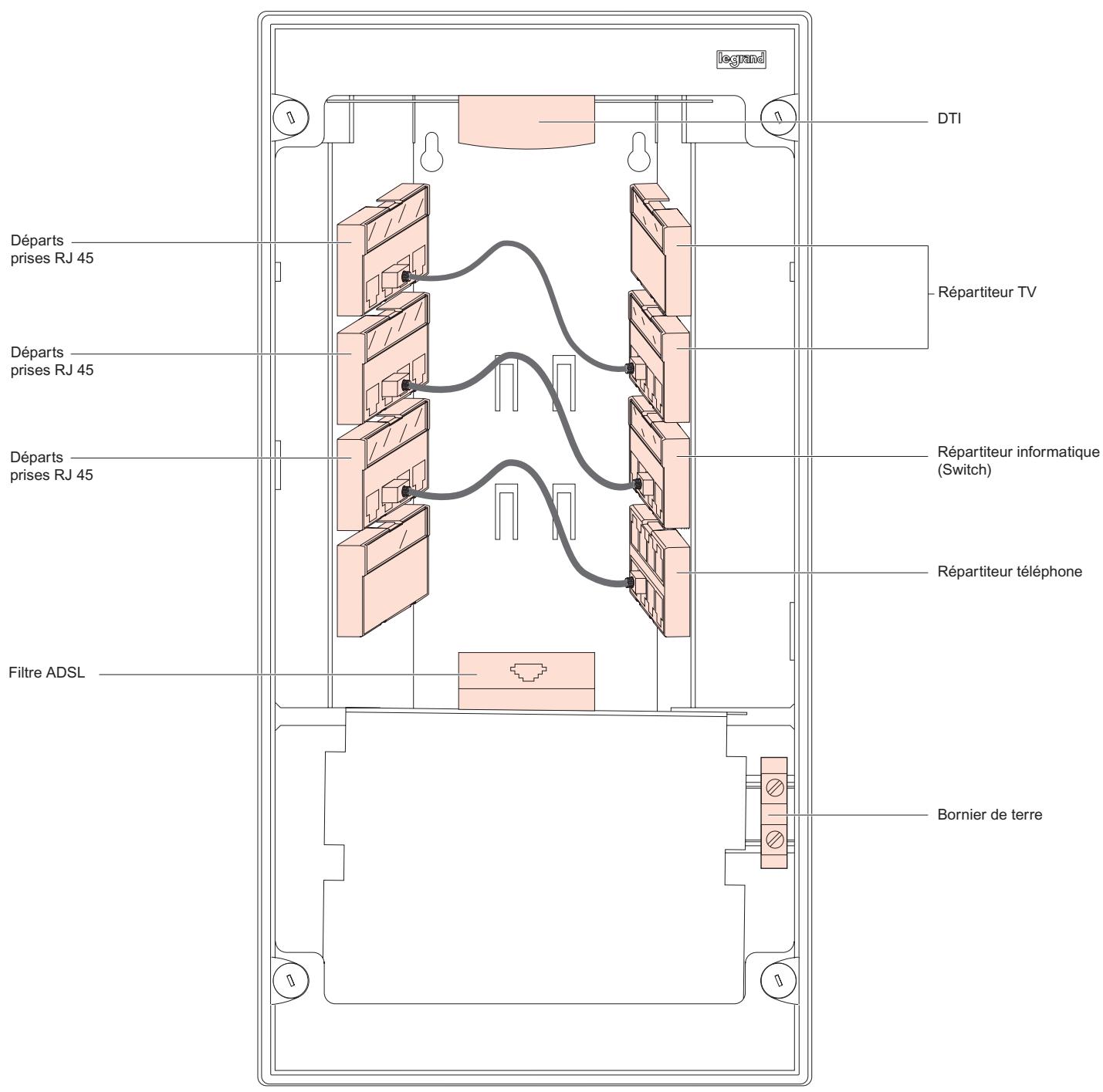

Les composants de votre coffret de communication

Le coffret de Communication Legrand contient les produits permettant de recevoir et partager vos signaux (TV, téléphone, Internet...) sur toutes vos prises RJ 45.

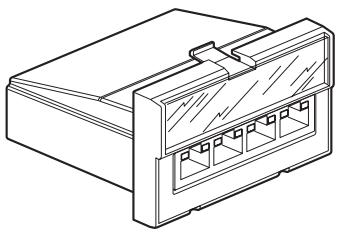

Grâce à votre switch vous créez un réseau informatique communicant.

Le répartiteur permet d'accéder à Internet, de jouer en réseau ou encore de partager tous vos fichiers entre ordinateurs.

Il vous permet de distribuer vos chaînes TV sur plusieurs prises murales RJ 45.

ATTENTION : Un seul décodeur satellite

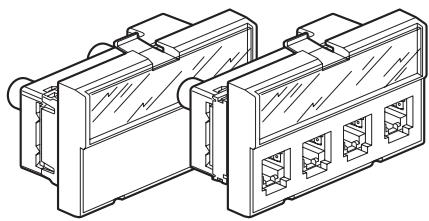

Le répartiteur téléphone vous permet de distribuer vos ou votre ligne(s) téléphonique(s) sur plusieurs prises murales RJ 45.

La rangée du haut est dédiée à la ligne opérateur, la rangée du bas à la ligne 2 (deuxième numéro, fax, ADSL....)

Ce bloc permet de faire la liaison entre la prise murale RJ 45 et le répartiteur choisi.

Le cordon de brassage permet d'afacter le média choisi à votre prise murale RJ 45.

FILTRE ADSL

Le filtre ADSL permet de séparer le signal ADSL du signal téléphonique.

Le modem routeur (Box) est à raccorder sur la sortie modem du filtre.

PRESENTATION

Votre réseau de communication Legrand

Le choix de la simplicité

L'emplacement de vos équipements multimédias ne vous convient plus ?

Débranchez – Changez de place – Rebranchez. C'est aussi simple que cela avec Legrand.

Le choix de la liberté

Un seul et même type de prise (RJ45) vous permet de recevoir tous vos équipements multimédias (TV, console de jeux, disque dur externe, PC, téléphone, box opérateur...).

Avec Legrand «je fais ce que je veux où je veux».

Le choix de la sécurité

Avec les kits «tout en un» vous êtes sûr de faire le bon choix. Legrand vous propose des solutions de qualité, complètes et prêtes à poser.

Le choix de l'avenir

Le coffret réseau optimum manuel Legrand vous donne une longueur d'avance. L'évolutivité de votre maison est assurée. De plus, ce type de réseau communicant est une plus value certaine en cas de revente de votre maison.

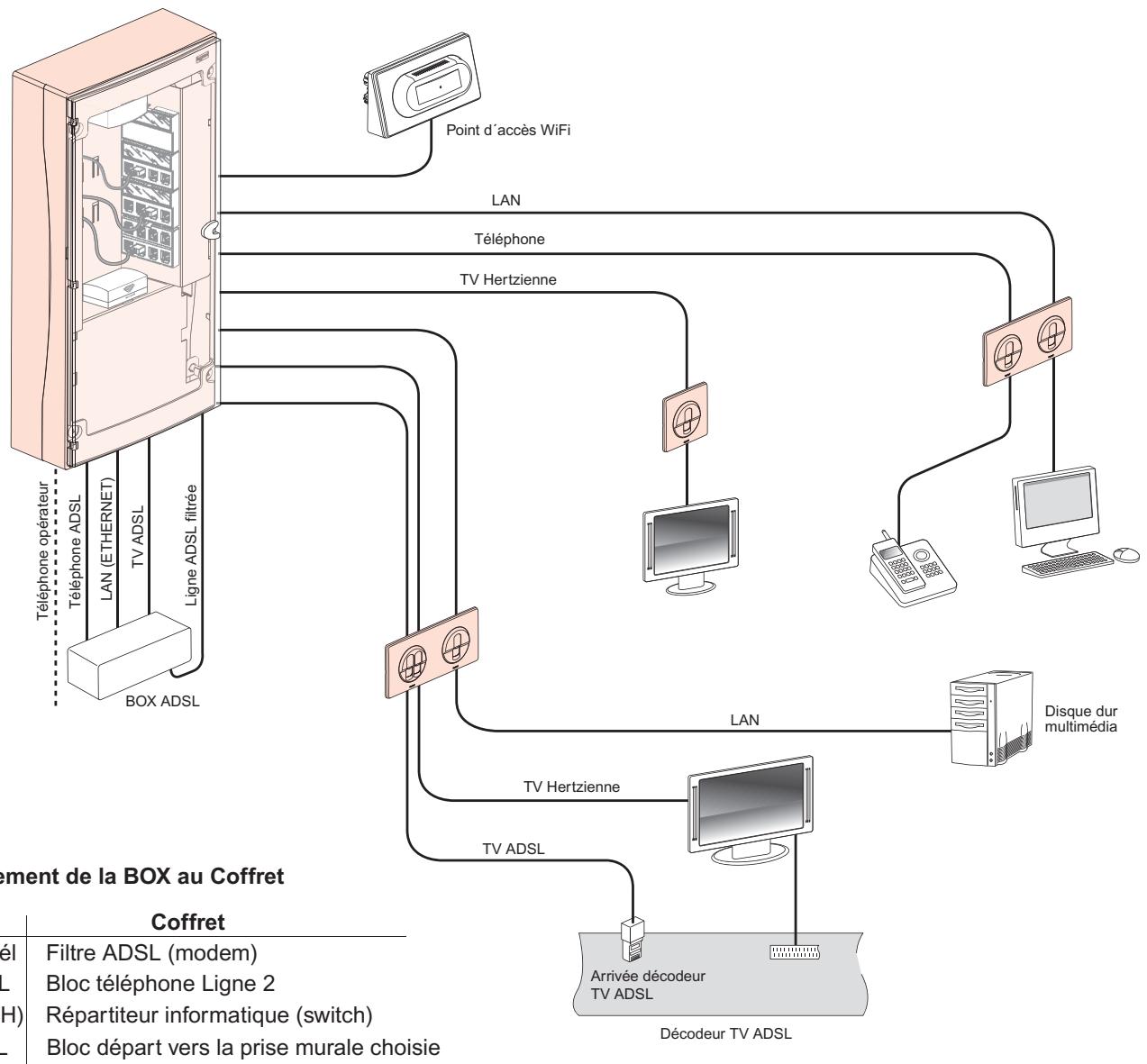

Vous voulez raccorder votre box à votre coffret réseau optimum manuel afin d'avoir le téléphone illimité ou encore Internet haut débit sur les prises communicantes que vous avez choisies ?

Aucun problème, il vous suffit de suivre le schéma ci-dessous :

Raccordement de la BOX au Coffret

BOX	Coffret
Entrée Tél	Filtre ADSL (modem)
Tél ADSL	Bloc téléphone Ligne 2
LAN (ETH)	Répartiteur informatique (switch)
TV ADSL	Bloc départ vers la prise murale choisie

■ REAFFECTER VOTRE RESEAU

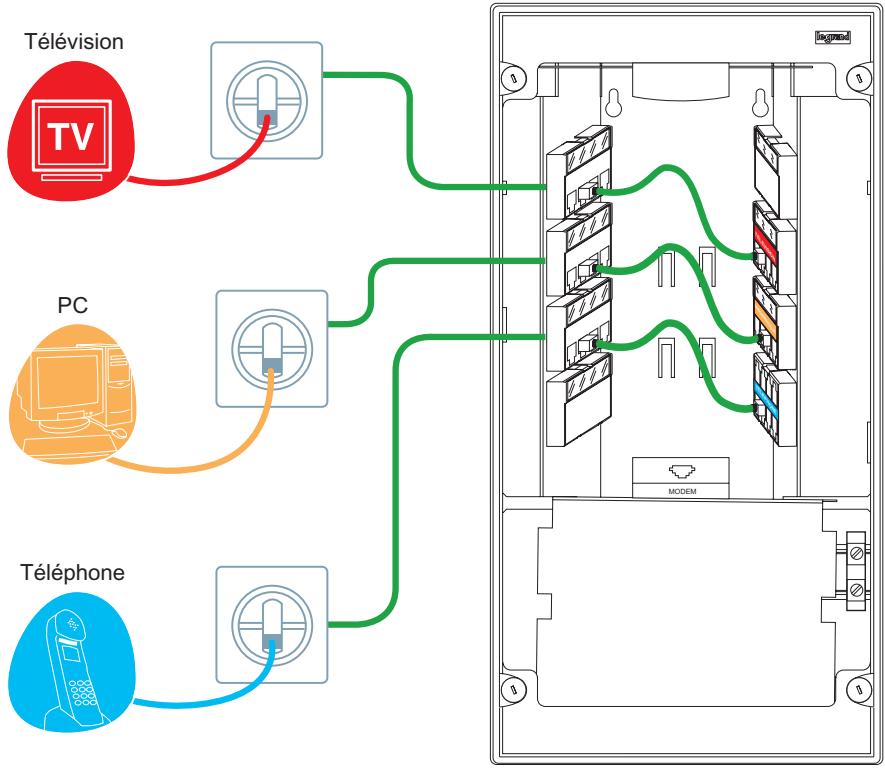

Position initiale


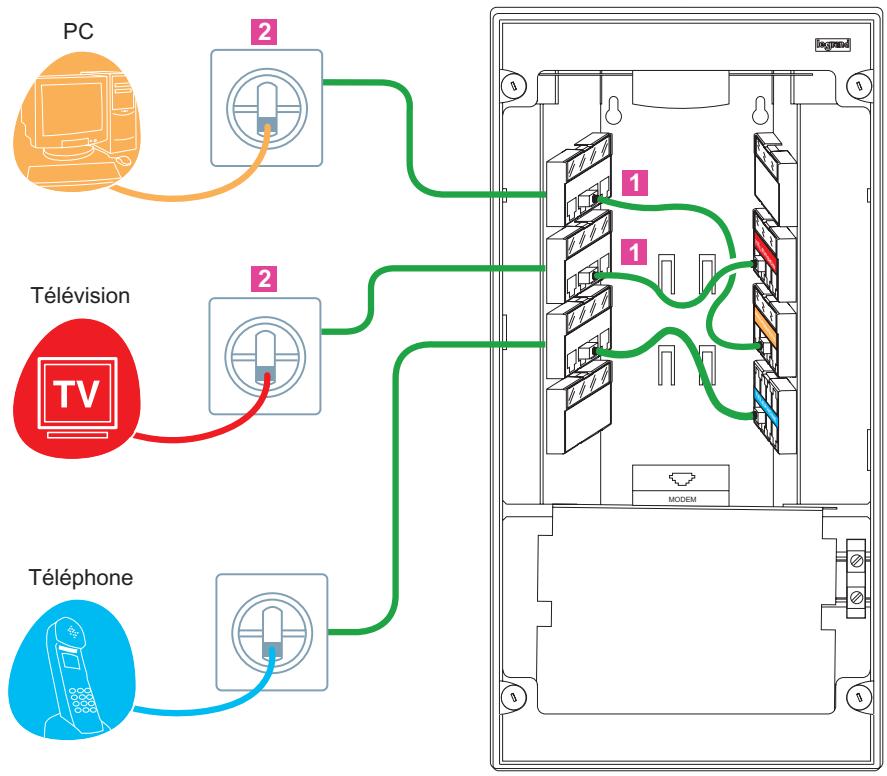

Affectation manuelle

1 Inverser les cordons

2 Changer les étiquettes des prises : utiliser la planche fournie

Cordon rouge : télévision

Cordon jaune : informatique

Cordon bleu : téléphone

■ VOTRE BRANCHEMENT AU NIVEAU DE LA PRISE TERMINALE A L'AIDE DES CORDONS FOURNIS

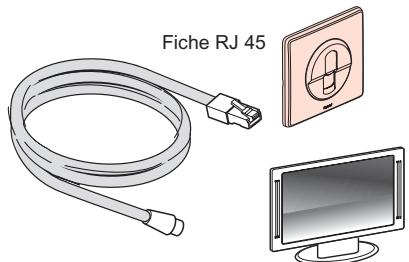

Pour brancher votre TV
Utilisez un cordon RJ 45 coax.

Fiche coaxiale
IEC 9,5 mm

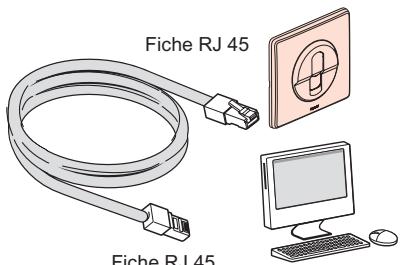

Pour brancher votre ordinateur
Utilisez un cordon RJ 45/RJ 45

Fiche RJ 45

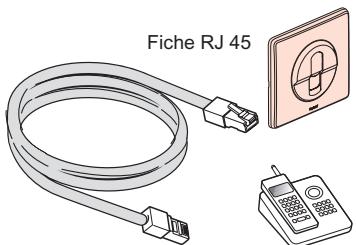

Pour brancher votre téléphone
Utilisez un cordon RJ 45/RJ 11

Vous voici dans votre nouvelle maison. Vous avez assez de pièces pour aménager votre bureau avec toutes les fonctionnalités nécessaires.

Vos besoins changent ?

Grâce au coffret réseau optimum manuel, votre maison évolue avec vous. L'ancienne prise qui servait à votre ordinateur devient une prise de communication pour votre TV.

Votre enfant a grandi et ses occupations ont évolué. Votre prise de communication lui sert alors à jouer en réseau avec ses amis à travers le monde via Internet.
