329 16 - Tableau électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret réseau mixte (communication)
Marque	LEGRAND
Modèle	329 16
Catégorie	Tableau électrique (communication)
Matériau	Plastique ABS et métal
Dimensions (L x H x P)	300 x 200 x 100 mm
Poids	1.2 kg
Alimentation	Passive (non alimentée)
Fonctions principales	Distribution TV, Internet et téléphone ; création d'un réseau informatique communicant
Nombre de prises RJ45	8
Nombre de prises coaxiales	4
Répartiteur informatique (switch)	Intégré
Répartiteur téléphone	Oui, 2 lignes (opérateur et ligne 2)
Filtre ADSL	Inclus
Cordon de brassage	Inclus (rouge TV, jaune informatique, bleu téléphone)
Compatibilité	Box internet, TV, téléphone, ADSL
Installation	Sur socle ou encastré
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits chimiques
Sécurité	Installation par un professionnel recommandée ; respect des normes électriques
Pièces détachées	Disponibles chez LEGRAND (cordons, filtres, etc.)
Réparabilité	Réparable par un technicien qualifié
Informations générales	Notice disponible en ligne ; garantie 2 ans

FOIRE AUX QUESTIONS - 329 16 LEGRAND

Comment brancher ma box internet sur le coffret ?

Connectez votre box sur l'entrée du filtre ADSL fourni, puis reliez le filtre au répartiteur téléphone. Utilisez un cordon RJ45 pour relier la box au switch intégré. Ensuite, affectez les prises murales via les cordons de brassage.

Comment changer l'affectation d'une prise murale ?

Inversez simplement les cordons de brassage sur le bloc de départs : remplacez un cordon rouge (TV) par un jaune (informatique) par exemple. Puis changez l'étiquette de la prise correspondante en utilisant la planche d'étiquettes fournie.

Que faire si la télévision ne fonctionne pas sur une prise coaxiale ?

Vérifiez que le câble coaxial est bien branché sur le répartiteur coaxial et que la prise murale est active. Assurez-vous que le cordon de brassage affecté à cette prise est bien le cordon rouge (TV). Si le problème persiste, testez avec un autre câble.

Puis-je utiliser toutes les prises RJ45 en même temps pour Internet ?

Oui, grâce au switch intégré, vous pouvez utiliser jusqu'à 8 prises RJ45 simultanément pour Internet, à condition que votre box supporte le débit nécessaire. Le réseau est communicant et permet le partage de fichiers et le jeu en réseau.

Comment savoir quel cordon correspond à quel service ?

Les cordons sont codés par couleur : rouge pour la télévision, jaune pour l'informatique et bleu pour le téléphone. Référez-vous à la notice pour l'affectation par défaut.

Le filtre ADSL est-il obligatoire pour utiliser Internet ?

Oui, si vous avez une ligne ADSL, le filtre est indispensable pour séparer le signal téléphonique du signal ADSL. Branchez votre box sur la sortie modem du filtre, et le téléphone sur la prise téléphone du filtre.

Comment étiqueter les prises murales après avoir changé l'affectation ?

Utilisez la planche d'étiquettes fournie dans le coffret. Détachez les étiquettes correspondant aux nouveaux services (TV, téléphone, Internet) et apposez-les sur les prises murales concernées.

Puis-je ajouter des prises supplémentaires au coffret ?

Le coffret est conçu pour un nombre fixe de prises. Pour ajouter des prises, vous devez prévoir un deuxième coffret ou utiliser un switch externe supplémentaire. Consultez un installateur professionnel.

Ce coffret fonctionne-t-il avec la fibre optique ?

Oui, le coffret est compatible avec la fibre si vous utilisez un modem routeur adapté. Branchez la box fibre sur le switch comme pour l'ADSL. Le répartiteur TV et téléphone reste utilisable.

Quelle est la différence avec un tableau électrique classique ?

Un tableau électrique classique distribue l'énergie électrique, tandis que ce coffret réseau mixte distribue les signaux de communication (TV, Internet, téléphone). Les deux sont complémentaires dans une installation domotique.

MODE D'EMPLOI 329 16 LEGRAND

Manuel d'utilisation

COFFRET COMPATIBLE

ET TV ADSL

SOMMAIRE ■ Présentation 3 ■ Les composants de votre coffret de communication 4 ■ Votre réseau de communication Legrand 5 Réaffectionner notre réseau 6 Votre branchement au niveau de la prise terminale à l'aide des cordons fournis 7 ■ Votre maison évolue : un exemple concret 7 Notes 8

Le coffret réseau mixte permet de créer un réseau de communication vous permettant d'accéder à la télévision sur vos prises coaxiales et d'accéder à Internet ou au téléphone sur toutes vos prises RJ 45.

C'est vous qui décidez de l'utilité de chaque prise et vous réorganisez ainsi votre réseau informatique et téléphonique selon vos envies.

Bienvenue dans votre maison multimédia

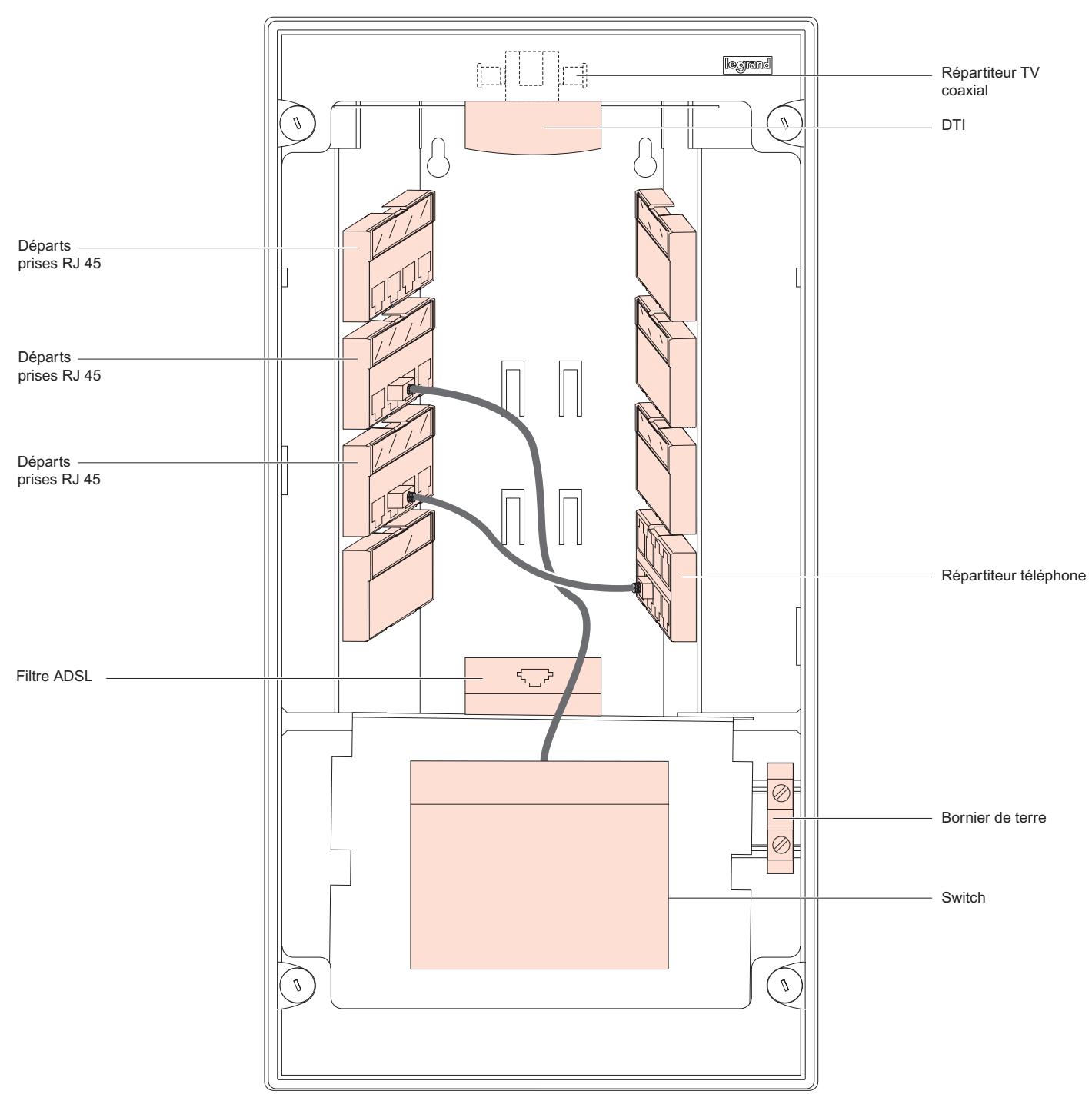

Les composants de votre coffret de communication

Le coffret de Communication Legrand contient les produits permettant de recevoir et partager vos signaux (TV, téléphone, Internet...) sur toutes vos prises RJ 45.

Repartiteur informatique (SWITCH)

Grâce à votre switch vous créez un réseau informatique communicant.

Le répartiteur permet d'accéder à Internet, de joüer en réseau ou encore de partager tous vos fichiers entre ordinateurs.

Repartiteur coaxial TV, hertzien, satellite

Il vous permet de distribuer vos chaînes TV sur plusieurs prises murales coaxiales.

Repartiteur telephone

Le répartiteur téléphone vous permet de distribuer vos ou votre ligne(s) téléphonique(s) sur plusieurs prises murales RJ 45.

La rangée du haut est dédiée à la ligne opérateur, la rangée du bas à la ligne 2 (deuxième numéro, fax, ADSL....)

BLOCSEDEPARTSPRISESRJ45

Ce bloc permet de faire la liaison entre la prise murale RJ 45 et le répartiteur choisi.

CORDON de brassage

Le cordon de brassage permet d'affecter le media choisi à votre prise murale RJ 45.

Filtre ADSL

Le filtre ADSL permet de séparer le signal ADSL du signal téléphonique.

Le modem routeur (Box) est à raccorder sur la sortie modem du filtré.

Le choix de la performance

Vous rêvez d'un réseau informatique permettant l'accès au très haut débit sans chute de connexion, grâce à Legrand c'est la réalité. Ce réseau de qualité vous donnera de nombreuses possibilités (partage de fichier, accès multiples à Internet, eux en réseau HD...).

Le choix de l'expérience

En raison d'un produit efficace et de la sécurité d'avoir un réseau de communication de qualité.

Le choix de l'avenir

Le coffret réseau mixte Legrand vous donne une longueur d'avance. La pérennité de votre réseau informatique est assurée. De plus, ce type de réseau communicant est une plus-value certaine en cas de revente de votre maison.

Vous voulez raccorder votre box à votre coffret réseau mixte afin d'avoir le téléphone illimité ou encore Internet haut débit sur les prises communicantes que vous avez choisis?

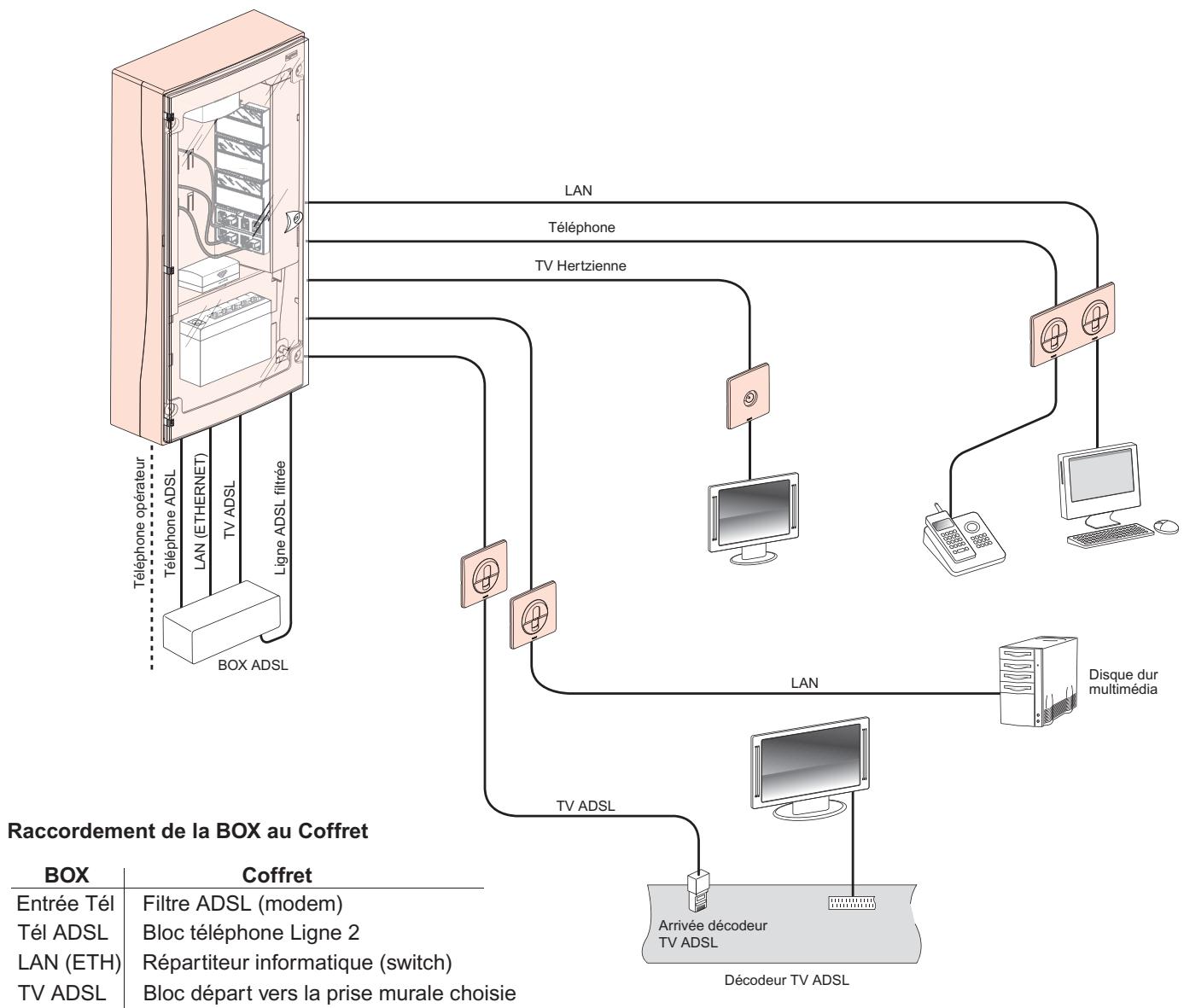

Aucun problème, il vous suffit de suivre le schéma ci-dessous :

Position initiale

Affectation manuelle

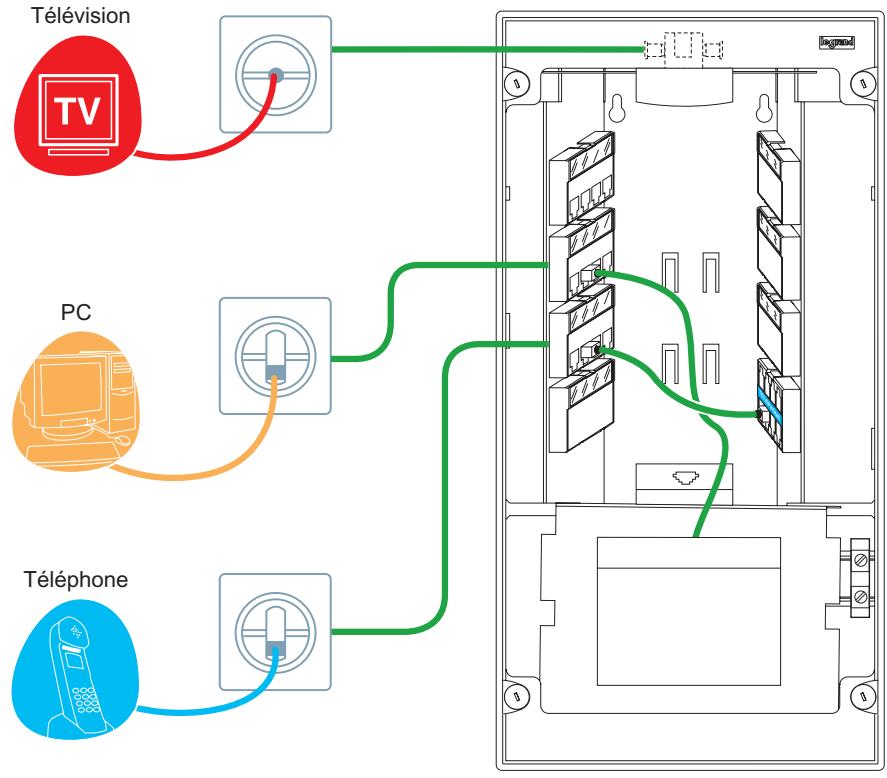

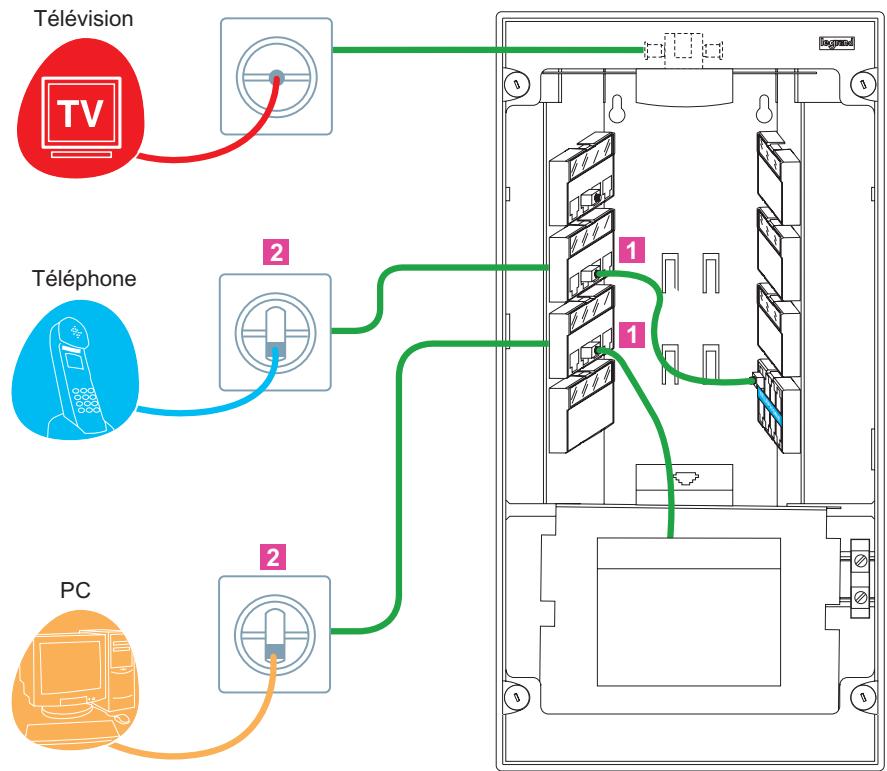

1. Inverser les cordons. 2. Changer les étiquettes des prises : utiliser la planche fournie. Cordon rouge : télévision. Cordon jaune : informatique. Cordon bleu : téléphone.

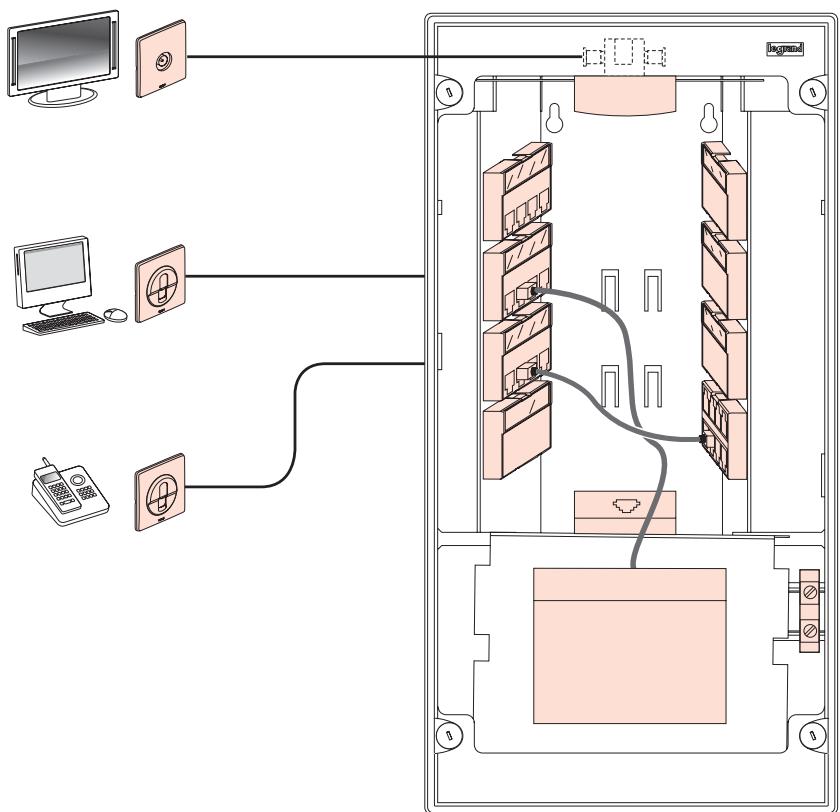

Votre branchement au niveau de la PRESE terminale a l'aide des cordons fournis

Pour brancher votre ordinateur, utilisez un cordon RJ 45/RJ 45.

Pour brancher votre téléphone Utilisez un cordon RJ 45/RJ 11
