WALL MOUNT FOR LCD TV MONITOR - Support mural pour TV LCD VISA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour TV LCD
Marque	VISA
Modèle	WALL MOUNT FOR LCD TV MONITOR
Compatible avec	Moniteurs et téléviseurs LCD
Matériau principal	Acier
Capacité de charge	Jusqu'à 30 kg (estimation)
Inclinaison verticale (tilt)	Réglable
Rotation des pivots	Réglable avec clé Allen
Type de montage	Mural
Matériaux de mur compatibles	Brique pleine, béton armé, bois plein, poutres en bois
Usage extérieur	Non
Contenu de la boîte	2 vis taraudeuses 48mm, 2 chevilles 7,5mm, 4 boulons M4x12mm, 4 boulons M4x30mm
Outils nécessaires	Perceuse, mèche 7,5 mm, tournevis, clé Allen (fournie)
Niveau à bulle intégré	Oui
Sécurité	Système de verrouillage par clic
Nettoyage	Chiffon humide, eau tiède et savon neutre
Entretien	Ne pas utiliser de solvants
Garantie	5 ans (défauts de fabrication)
Installation recommandée	Par un installateur qualifié pour murs non standards

FOIRE AUX QUESTIONS - WALL MOUNT FOR LCD TV MONITOR VISA

Comment installer le support sur un mur en béton ?

Pour un mur en béton, utilisez la perceuse avec une mèche de 7,5 mm pour percer les trous aux emplacements marqués. Insérez les chevilles d'expansion (2) puis fixez la base avec les vis taraudeuses (1). Assurez-vous que la base est de niveau grâce au niveau à bulle intégré.

Quelle est la capacité de charge maximale de ce support ?

La capacité maximale est indiquée sur l'emballage du produit. Il est impératif de ne jamais dépasser cette charge pour éviter tout risque de chute et de dommage.

Comment régler l'inclinaison verticale du téléviseur ?

Dévisser la poignée noire située sur la plaque du support en tournant dans le sens contraire des aiguilles d'une montre. Réglez l'inclinaison souhaitée, puis serrez à nouveau la poignée pour bloquer la position choisie.

Comment enlever le téléviseur du support après installation ?

Appuyez sur le système de fixation de sécurité (situé sur le bras) et faites glisser le bras vers le haut. Le clic de sécurité se désactive, permettant le retrait. Assurez-vous de maintenir le téléviseur pendant l'opération.

Puis-je utiliser ce support pour un téléviseur de 55 pouces ?

La compatibilité dépend du poids et de la norme VESA de votre téléviseur. Vérifiez que le poids n'excède pas la capacité maximale indiquée sur l'emballage et que les trous de montage correspondent aux boulons fournis (M4). Si votre téléviseur a une fixation VESA standard, il est probablement compatible.

Le support est-il adapté à une installation en extérieur ou dans une caravane ?

Non, ce support est conçu uniquement pour un usage intérieur sur des murs en brique pleine, béton armé ou bois. Il n'est pas adapté pour une utilisation en extérieur ou sur des structures mobiles comme une caravane.

Que faire si le support ne se verrouille pas correctement après insertion ?

Vérifiez que le bras est bien inséré jusqu'au bout. Lorsque le système de sécurité s'enclenche, vous entendez un clic. Si ce n'est pas le cas, retirez le bras et réinsérez-le en veillant à bien l'aligner. Assurez-vous que la base est solidement fixée.

Comment nettoyer le support mural ?

Utilisez un chiffon humide avec une solution d'eau tiède et de savon neutre. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager la finition.

Puis-je utiliser des vis plus longues que celles fournies ?

Il est recommandé d'utiliser exclusivement les vis fournies (vis taraudeuses 48mm et boulons M4). L'utilisation de vis plus longues pourrait endommager le mur ou le support. Pour les installations sur bois, utilisez les vis sans chevilles comme indiqué dans la notice.

Que faire si les trous de montage de mon téléviseur ne correspondent pas aux boulons fournis ?

Vérifiez la distance entre les trous (norme VESA) et le diamètre des vis. Les boulons fournis sont en M4 (12mm et 30mm). Si votre téléviseur nécessite d'autres tailles, vous pouvez vous procurer des adaptateurs de montage VESA ou contacter le fabricant. Assurez-vous de ne pas trop serrer les boulons.

MODE D'EMPLOI WALL MOUNT FOR LCD TV MONITOR VISA

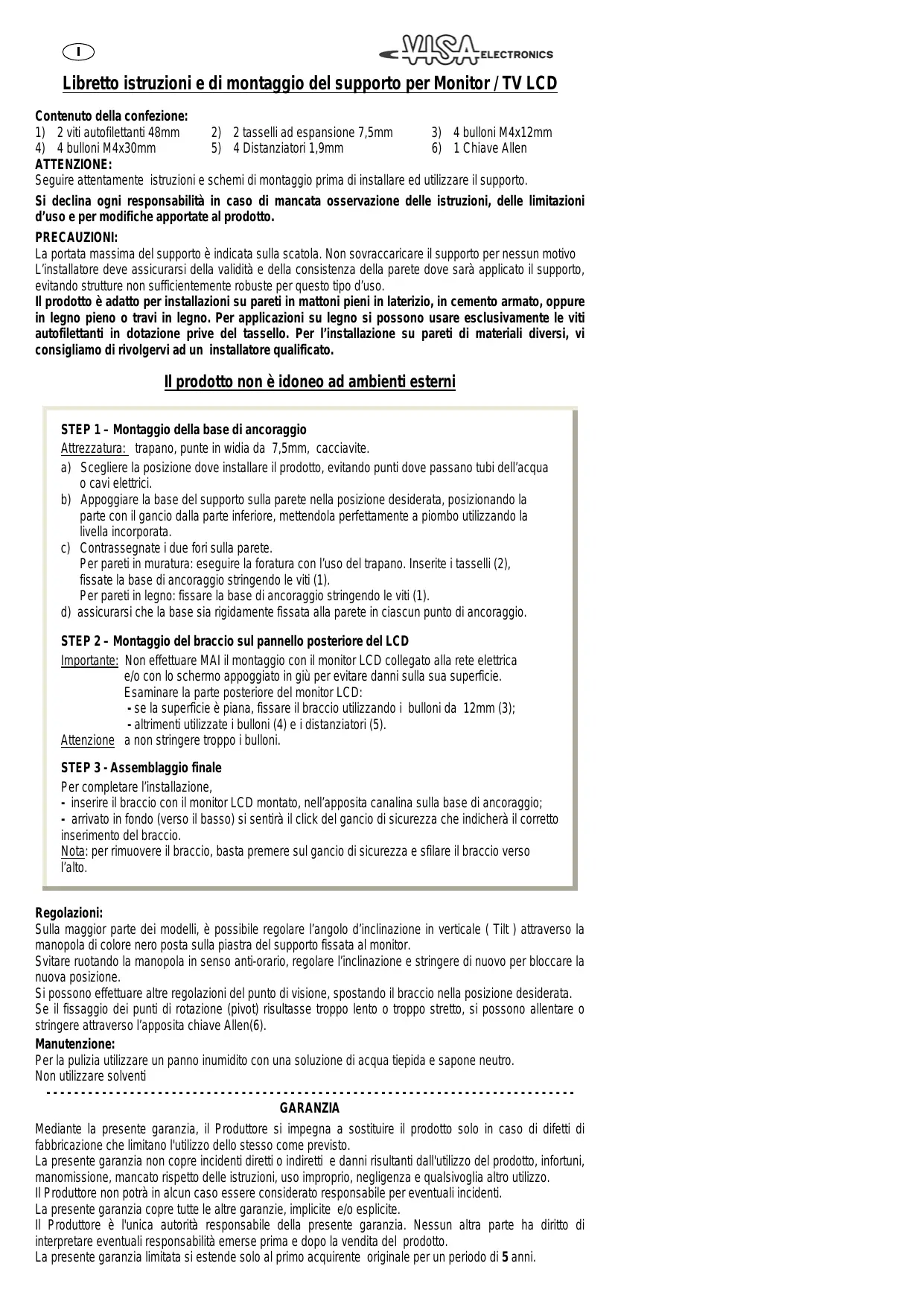

Livret d'instructions et de montage du support pour Moniteur / TV LCD

Contenu de la boite:

1) 2 vis taraudeuses 48mm

2) 2 chevilles à expansion 7,5mm

3) 4 boulons M4x12mm

4) 4 boulons M4x30mm

Etudier attentivement les instructions et les schémas de montage avant d'instructor et d'utiliser le support.

Nous declinons tout responsabilité en cas de non respect des instructions, des restrictions d'utilisation ou de modifications apportees au produit.

PRECAUTIONS:

La capacité maximale du support figure sur sa boîte. Ne jamais surcharger le support.

L'installateur devra s'assurer de la validité et de la composition du mur ou sera installé le support en évitant les structures n'était pas suffisamment robustes pour ce type d'utilisation.

Le produit est concu pour etre installé sur des murs/parois en briques pleines en terre cuite, en beton armé, en bois plein ou sur des poutres en bois. Pour les installations sur du bois, il faut utiliser exclusivement les vis taraudeuses fournies, sans les chevilles. Pour les installations sur des murs réalisés avec un autre materiaiu, nous vous conseillons de vous adresser à un installerur qualifie.

Le produit n'est pas fait pour etre utilise en extérieur

1ere ETAPE - Montage de la base de fixation

Outils: Perceuse, mèches widia 7,5mm, tourneis.

a) Choiser l'emplacement ou installer le produit en evitant les points de passage des canalisations et des cables électriques.
b) Placez la base du support sur le mur dans la position désirée (la partie avec l'accroche toujours vers le bas) en la mettant parfaitement à niveau grâce au niveau incorpore.
c) Marquer sur le mur les deux trous à pincer. Pour les murs en maconnerie: réaliser le perçage à l'aide de la perceuse. Insérer les chevilles (2) et fixer la base de fixation en serrant les vis (1). Pour les cloisons en bois: fixer la base de fixation en serrant les vis (1).
d) S'assurer que la base soit solidement fixe au mur au niveau de tous les points de fixation

ETAPE 2 - Montage du bras sur le panneau arrêté du LCD

Important: Ne JAMAIS effectuer le montage lorsque le moniteur LCD est branché au réseau électrique et/ou que l'écran est orienté vers le sol afin d'éviter tout risque d'endommagement de sa surface.

Examiner la partie arrête du moniteur LCD:

si sa surface est plate, fixer le bras en utilisant les boulons de 12mm (3);

• sinon, utiliser les boulons (4) et les entreprises (5).

Attention à ne pas trop serrer les boulons.

ETAPE 3 - Assemblage final

Pour terminer l'installation:

• insérer le bras avec le moniteur LCD monté à l'emplacement prévu à cet effet sur la base de fixation;
• une fois le bras inséré jusqu'au bout (vers le bas), le clic du système de sécurité vous indiquera sa bonne insertion.
  Note: Pour enlever le bras, il suffit d'appuyer sur le système de fixation de sécurité et faire glisser le bras vers le haut.

Réglages:

ll est possible de regler l'angle d'inclinaison verticale (til) sur la plupart des modeles à l'aide de la poignee de fouleur noire située sur la plaque du support se fixant au moniteur.

Devisser la poignee en la faisant tourner dans le sens contraire des aiguilles d'une montre, regler l'inclinaison puis serrer a nouveau pour bloquer l'ensemble dans la position可以选择.

Il est possible d'effectuer d'autres réglages du point de vision en bougeant le bras jusqu'à la position souhaitée.

Si la fixation des points de rotation (pivots) s'avere trop ou trop peu serrée, il est possible de les desserrer ou de les resserrer en utilisant la clé Allen prévue à cet effet (6).

Entretien:

Pour le nettoyage, utiliser un chiffon humide avec une solution d'eau tiède et de savon neutre.

Ne pas utiliser de solvants.

GARANTIE

Par la presente garantie, le Producteur s'engage a replacer le produit uniquement en cas de defaute de fabrication limitant l'utilisation prevue de celui-ci.

La presente garantie ne couvre pas les accidents directs ou indirects ou encore les dommages provoqués par l'utilisation du produit, des accidents, des manipulations ou utilisations impropres, le non respect des instructions, des négligences ou toute autre type d'utilisation.

Le producteur ne pourrait enaucun cas etre considere comme responsable en cas d'accident.

La presente garantie couvre toutes les autres garanties, implicite et/ou explices.

Le Producteur est la seule autorite responsable de cette garantie. Aucune autre partie n'a le droit d'interpréter d'eventuelles responsabilités apparues avant ou après l'entrée du produit.

La presente garantie limitée vaut unquivalent pour le premier acqureur original et a une durée de 5 ans.
