Type de produit Thermostat d'ambiance sans fil
Marque DELTA DORE
Modèle DELTA 8000 TA RF
Alimentation 2 piles LR03/AAA alcalines 1,5 V ou lithium 1,5 V
Autonomie des piles Environ 5 ans (alcalines) ou 10 ans (lithium)
Dimensions 81 x 88 x 21 mm
Fréquence radio 868,7 à 869,2 MHz
Portée sans fil Jusqu'à 300 m en champ libre
Indice de protection IP30
Température de fonctionnement 0 à +40 °C
Température de stockage -10 à +70 °C
Montage Mural ou sur boîte d'encastrement
Classe d'isolation Classe III
Fonctions principales Régulation de température, modes ON/OFF et HEAT/COOL, thermostat de zone ou maître, détection de présence, contact de fenêtre, correction de mesure
Configuration Via menus CF01 à CF22
Association sans fil Avec passerelle, via la procédure décrite dans la notice
Détection de présence Active ou désactive via le paramètre CF08
Contact de fenêtre/porte Active la protection antigel via le paramètre CF06
Correction de température Réglable de ±5 °C par pas de 0,1 °C
Entretien et nettoyage Essuyer avec un chiffon sec et doux, ne pas utiliser de produits abrasifs
Sécurité d'installation Installer à 1,50 m de hauteur, loin des sources de chaleur et des courants d'air, ne pas monter sur un mur en contact avec l'extérieur ou un local non chauffé
Pièces remplaçables Piles LR03/AAA

FOIRE AUX QUESTIONS - DELTA 8000 TA RF DELTA DORE

Comment installer le thermostat DELTA 8000 TA RF ?
Installez le thermostat sur un mur accessible à une hauteur de 1,50 m, à l'écart des sources de chaleur et des courants d'air. Évitez les murs en contact avec l'extérieur ou un local non chauffé. Utilisez la base fournie et fixez-la avec des attaches appropriées.
Comment associer le thermostat à la passerelle ?
Sur la passerelle, appuyez longuement sur le bouton gauche pendant 3 secondes jusqu'à ce que la LED 1 clignote. Sur le thermostat, appuyez simultanément sur le 1er et le 4ème bouton pendant 3 secondes. Suivez les instructions à l'écran pour confirmer avec OK et sélectionner les paramètres CF20, CF21 et CF05.
Comment changer les piles du thermostat ?
Séparez l'appareil de sa base en poussant la goupille avec un tournevis. Insérez les piles neuves en respectant la polarité, puis remontez l'appareil sur sa base.
Comment réinitialiser le thermostat aux réglages d'usine ?
Depuis le mode arrêt, appuyez simultanément sur le 1er et le 3ème bouton pendant 10 secondes. L'écran affiche rSt1. Appuyez ensuite sur OK pendant 3 secondes jusqu'à ce que rSt1 clignote. Le système revient automatiquement en mode arrêt.
Comment supprimer les associations sans fil ?
Depuis le mode arrêt, maintenez le 2ème bouton enfoncé 5 secondes puis relâchez. Appuyez à nouveau sur ce bouton pendant 3 secondes. L'écran affiche Ln01. Appuyez sur + pour afficher Ln03, puis validez avec OK. Maintenez OK pendant 3 secondes pour effacer toutes les associations.
Quelle est la portée sans fil du thermostat ?
La portée peut atteindre 300 mètres en champ libre, mais elle varie selon les conditions d'installation et l'environnement électromagnétique.
Comment activer la fonction détection de présence ?
Accédez au menu de configuration en maintenant le 2ème bouton enfoncé 5 secondes depuis le mode arrêt. Naviguez avec + ou - jusqu'au paramètre CF08, puis réglez sur 1 pour activer la détection de présence.
Comment corriger la température mesurée par le thermostat ?
Dans le menu de configuration, sélectionnez CF01. Utilisez + ou - pour ajuster la correction de mesure de ±5 °C par pas de 0,1 °C, avec 0 °C par défaut.
Comment choisir entre thermostat de zone et thermostat maître ?
Le paramètre CF05 permet de sélectionner le type de thermostat : 0 pour thermostat de zone (par défaut) ou 1 pour thermostat maître. Le thermostat maître est requis pour la commande centralisée ON/OFF et HEAT/COOL en l'absence de programmateur.
Comment configurer le numéro de sortie et le type de transmetteur ?
Après l'association, les réglages CF20 (numéro de sortie de 1 à 16) et CF21 (type de transmetteur : 0 pour plancher chauffant, 1 pour radiateur, 2 pour plafond ou gainable) doivent être confirmés avec OK.

Questions des utilisateurs sur DELTA 8000 TA RF DELTA DORE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice DELTA 8000 TA RF - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DELTA 8000 TA RF de la marque DELTA DORE.

MODE D'EMPLOI DELTA 8000 TA RF DELTA DORE

DELTA 8000 TA RF

EN Wireless room thermostat for Delta 8000 system

DELTA DORE DELTA 8000 TA RF - DELTA 8000 TA RF - 1

CONTENTS

EN

1/ Location / mounting 4
2/ Association of the wireless room thermostat with the gateway 6
3/ Configuring the room thermostat 10
4/ Return to initial settings 16

4.1 Deleting wireless associations 16
4.2 Initialising the room thermostat settings 18

5/ Technical characteristics 19

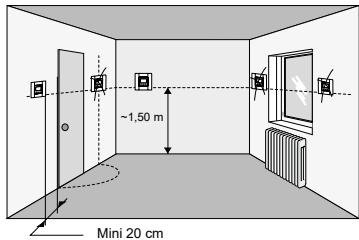

1/ LOCATION / MOUNTING

Since the temperature measurement sensor is inside the unit, you must install the thermostat flush-mounting box:

  • on an accessible wall at a height of 1.50 m
  • away from heat sources (fireplaces, sunlight) and draughts (windows, doors)

IMPORTANT: Do not install the thermostat on a wall in contact with the outdoors or with an unheated room (e.g. garage, etc.). The sleeve output in the flush-mounting box must be blanked off (with mastic) in order to avoid unwanted air movements that would cause the sensor reading to be inaccurate.

① Separate the unit from its base by pushing the pin using a screwdriver.
② When you use the batteries for the first time or replace them, insert them with the right polarity.
3 Wall mount: attach the mount with suitable fastenings and remount the unit onto its mount. Placed on furniture: refit the base on the unit, then assemble these to the mount.

DELTA DORE DELTA 8000 TA RF - 1/ LOCATION / MOUNTING - 1

DELTA DORE DELTA 8000 TA RF - 1/ LOCATION / MOUNTING - 2

DELTA DORE DELTA 8000 TA RF - 1/ LOCATION / MOUNTING - 3

2/ ASSOCIATION OF THE WIRELESS ROOM THERMOSTAT WITH THE GATEWAY

① On the gateway, press and hold the left hand side button for 3 seconds until LED 1 flashes, then release.
② On the room thermostat, press and hold the 1st and the 4th button for 3 seconds, then release.
③ The display flashes, indicating the number of products found. When the flashing stops, press OK to confirm. LED 1 on the wireless unit stops flashing.
4 The screen displays CF20. Press OK, then + and - to select the output to which the room thermostat will be associated. Confirm with OK.
⑤ The screen displays CF21. Select the transmitter and press OK.
⑥ The screen displays CF05. Select the thermostat type and press OK.

DELTA DORE DELTA 8000 TA RF - 2/ ASSOCIATION OF THE WIRELESS ROOM THERMOSTAT WITH THE GATEWAY - 1

DELTA DORE DELTA 8000 TA RF - 2/ ASSOCIATION OF THE WIRELESS ROOM THERMOSTAT WITH THE GATEWAY - 2

DELTA DORE DELTA 8000 TA RF - 2/ ASSOCIATION OF THE WIRELESS ROOM THERMOSTAT WITH THE GATEWAY - 3

DELTA DORE DELTA 8000 TA RF - 2/ ASSOCIATION OF THE WIRELESS ROOM THERMOSTAT WITH THE GATEWAY - 4

2/ ASSOCIATION OF THE WIRELESS

ROOM THERMOSTAT

WITH THE GATEWAY

EN

CF20Output number1 to 16 depending on the system.
CF21Transmitter type0Underfloor heating (by default)
1Heater
2Ceiling or ductable
CFOS(2) Thermostat type0Zone thermostat
1Master thermostat

(2) CF05: the Master thermostat enables the centralised use of ON/OFF and HEAT/COOL (at least one Master thermostat is required in an installation without a programmer).

3/ CONFIGURING THE ROOM THERMOSTAT

1 From the OFF mode. Press and hold the 2nd button from the left for 5 seconds. Release.
② Tap the OK button. Release.
③ The screen displays CF01.

  • Press + or - to select the menu.
  • Press OK to enter the setting mode, then + and - to perform the setting.

DELTA DORE DELTA 8000 TA RF - 3/ CONFIGURING THE ROOM THERMOSTAT - 1

5 s

DELTA DORE DELTA 8000 TA RF - 3/ CONFIGURING THE ROOM THERMOSTAT - 2

DELTA DORE DELTA 8000 TA RF - 3/ CONFIGURING THE ROOM THERMOSTAT - 3

Temperature managementOn/Off managementHEAT/COOL mode management
Master thermostatOn the controlled zoneOn all zonesOn all zones
Zone thermostatOn the controlled zoneOn the controlled zone-

3/ CONFIGURING THE ROOM THERMOSTAT

EN

CFO1Correction of the measured temperature+/- 5°C in increments of 0.1°C (0°C by default)
CFO2Temperature displayed(after activating the thermostat)0Setting display (default selection)
1Display of the measured temperature.
CFO3(1) Ban on the Cool regulation on the thermal zones of the Room Temperature(if SW2 = ON)0No ban (default selection)
1Ban
CFO4Display the status (ON) of the associated output0No (default selection)
1Yes
CFO5(2) Thermostat type0Zone thermostat (default selection)
1Master thermostat

(1) CF03 only appears in Heat/Cool production mode (SW2=ON, refer to the technical unit manual) and for underfloor heating (CF21=0) or for ceiling/ductable (CF21=2).
(2) CF05: the Master thermostat enables the centralised use of ON/OFF and HEAT/COOL (at least one Master thermostat is required in an installation without a programmer).

3/ CONFIGURING THE ROOM

THERMOSTAT

CF06Activation of the window/door magnetic contact function (the room thermostat switches to Frost Protection mode if the window/door magnetic contact is activated).0Not activated
1Activated (default selection)
CF08'Presence detection' function (the thermostat lowers its setting in the event that no presence is detected).0Not activated
1Activated (default selection)
CF11Standby mode0Display off after a 10 seconds time-out period
1Display illuminated continuously (default selection)
CF12Backlighting0Deactivated
1Activated, it goes out after a 5-second time-out period (default)
CF20Output number1 to 16 depending on the system.
CF21Transmitter type0Underfloor heating (by default)
1Heater
2Ceiling or ductable
CF22Heating percentage limitationFrom 10 to 100% in increments of 10 (100%= No limitation, by default).

4/ RETURN TO INITIAL SETTINGS

4.1 DELETING WIRELESS ASSOCIATIONS

1 From the OFF mode. Press and hold the 2nd button from the left for 5 seconds. Release.
② Press and hold the 2nd button from the left again for 3 seconds. Release.
③ The screen displays Ln01. Press + to display Ln03.
4 Press OK. The screen displays the number of products found. Press and hold OK for 3 seconds. The display flashes for 2 seconds and returns to 00. Release.
5 Press MODE to exit.

If the display does not return to 00, this means that some products are not responding. To delete them, start again with Ln04 (i).

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 1

5 s

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 2

3 s

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 3

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 4

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 5

3 s

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 6

DELTA DORE DELTA 8000 TA RF - DELETING WIRELESS ASSOCIATIONS - 7

4/ RETURN TO INITIAL SETTINGS

4.2 INITIALIZING THE ROOM THERMOSTAT SETTINGS

This menu restores the system to factory settings.

① From the OFF mode.

Simultaneously press the 1st and 3rd buttons from the left (i) for 10 seconds.

The screen displays rSt1. Release.

DELTA DORE DELTA 8000 TA RF - INITIALIZING THE ROOM THERMOSTAT SETTINGS - 1

② Press and hold OK for 3

seconds until the rSt1 display flashes. Release.

The system automatically returns to OFF mode.

DELTA DORE DELTA 8000 TA RF - INITIALIZING THE ROOM THERMOSTAT SETTINGS - 2

DELTA DORE DELTA 8000 TA RF - INITIALIZING THE ROOM THERMOSTAT SETTINGS - 3

5/ TECHNICAL CHARACTERISTICS

• Power supplied by 2 batteries:
- Alcaline 1.5V, LR03/AAA, battery life 5 years or - Lithium 1.5 V, LR03/AAA, 1200 mAh, battery life 10 years
• Radio frequency 868.7 MHz to 869.2 MHz
- Wireless range up to 300 metres in an open field, variable depending on the paired equipment (the range can vary depending on the installation conditions and the electromagnetic environment)
- Type 1 automatic action
• Class III insulation
- Wall mounted or fitted on flush-mounted box
• Dimensions: 81 x 88 x 21 mm
• Protection index: IP 30
- Operating temperature: 0 to +40 °C
• Storage temperature: -10°C to +70°C
- Rated impulse withstand voltage: 0,33kVac
- Installation in an environment with normal pollution levels

DELTA DORE DELTA 8000 TA RF - 5/ TECHNICAL CHARACTERISTICS - 1

www.deltadore.com

DELTA DORE DELTA 8000 TA RF - 5/ TECHNICAL CHARACTERISTICS - 2
