ML3321ECO - Imprimante matricielle OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante matricielle
Marque	OKI
Modèle	ML3321ECO
Technologie d'impression	Matricielle 9 aiguilles
Largeur de colonnes	136 colonnes (10 cpi)
Vitesse d'impression	Jusqu'à 435 cps (Super Speed Draft)
Résolution graphique	Jusqu'à 240 x 216 dpi
Capacité multi-parts	Original + 4 copies
Gestion du papier	Continu (76-406 mm), feuilles à feuilles, enveloppes
Fonctions spéciales	Auto-coupe, papier parking, alimentation par le bas
Interfaces	Centronics parallèle, USB 2.0
Interface optionnelle	RS-232C série, carte réseau OKILAN 7120e3
Émulations	Epson FX, IBM ProPrinter, Microline
Consommation électrique	Active 27.5W, Veille <1.5W
Niveau sonore	57 dB(A) ; 52 dB(A) en mode silencieux
Dimensions (HxLxP)	116 x 552 x 345 mm
Poids	7.6 kg
Durée de vie tête d'impression	200 millions de caractères
Fiabilité (MTBF)	10 000 heures
Garantie	3 ans après enregistrement (30 jours)
Consommables principaux	Ruban (3 millions de caractères), réf. 09002303
Accessoires disponibles	Alimentateur feuilles, chariot tracteur, support rouleau, etc.
Normes environnementales	ENERGY STAR, fabrication CarbonZero

FOIRE AUX QUESTIONS - ML3321ECO OKI

Comment installer le ruban encreur sur l'imprimante ML3321ECO ?

Ouvrez le capot avant, retirez l'ancien ruban en le dégageant des guides. Insérez le nouveau ruban (réf. 09002303) en suivant les flèches. Assurez-vous qu'il est bien tendu et refermez le capot. Utilisez uniquement des rubans d'origine OKI pour éviter d'endommager la tête d'impression.

Quel type de papier puis-je utiliser avec cette imprimante ?

Le ML3321ECO accepte du papier continu de 76 à 406 mm de large, des feuilles à feuilles, des enveloppes (241 x 105 mm) et des formulaires multiparties jusqu'à original + 4 copies. Utilisez l'alimentation par le bas pour les enveloppes.

Comment activer le mode silencieux ?

Le mode silencieux réduit le bruit de 57 dB(A) à 52 dB(A). Il peut être activé via le panneau de commande ou le logiciel. Consultez la section 'Quiet Mode' du manuel pour les instructions détaillées.

Que faire si l'imprimante n'imprime pas correctement ?

Vérifiez d'abord le ruban encreur : s'il est usé, remplacez-le. Assurez-vous que le papier est correctement chargé et que le type de papier sélectionné correspond. Vérifiez les connexions (USB ou parallèle) et les pilotes. Un test d'impression peut être lancé depuis le panneau.

Comment bénéficier de la garantie de 3 ans ?

Enregistrez votre produit sur le site OKI (www.oki.nl/garantie) dans les 30 jours suivant l'achat. Sans enregistrement, la garantie standard est de 1 an. La garantie couvre les défauts de fabrication et de matériel.

Quelles sont les émulations disponibles ?

L'imprimante supporte les émulations Epson FX, IBM ProPrinter et Microline. Vous pouvez les sélectionner via le menu de configuration ou les logiciels.

Puis-je utiliser une interface réseau avec ce modèle ?

Oui, une carte réseau optionnelle OKILAN 7120e3 (réf. 44455302) peut être installée. L'interface série RS-232C est également disponible en option (réf. 44455102).

Comment nettoyer l'imprimante ?

Débranchez l'imprimante. Utilisez un chiffon doux et sec pour l'extérieur. Pour l'intérieur, un aspirateur doux peut enlever la poussière. N'utilisez pas de liquides. Nettoyez régulièrement les rouleaux d'entraînement avec un chiffon légèrement humide.

Quelle est la consommation électrique en veille ?

En mode veille (sleep mode), la consommation est inférieure à 1,5 W, ce qui réduit l'empreinte carbone et les coûts d'énergie. En mode actif, elle est de 27,5 W.

Où trouver les accessoires et consommables ?

Les accessoires (alimentateur feuilles, chariot tracteur, support rouleau) et les consommables (ruban réf. 09002303) sont disponibles auprès des revendeurs agréés OKI ou sur le site officiel. Utilisez toujours des produits d'origine pour préserver la garantie.

MODE D'EMPLOI ML3321ECO OKI

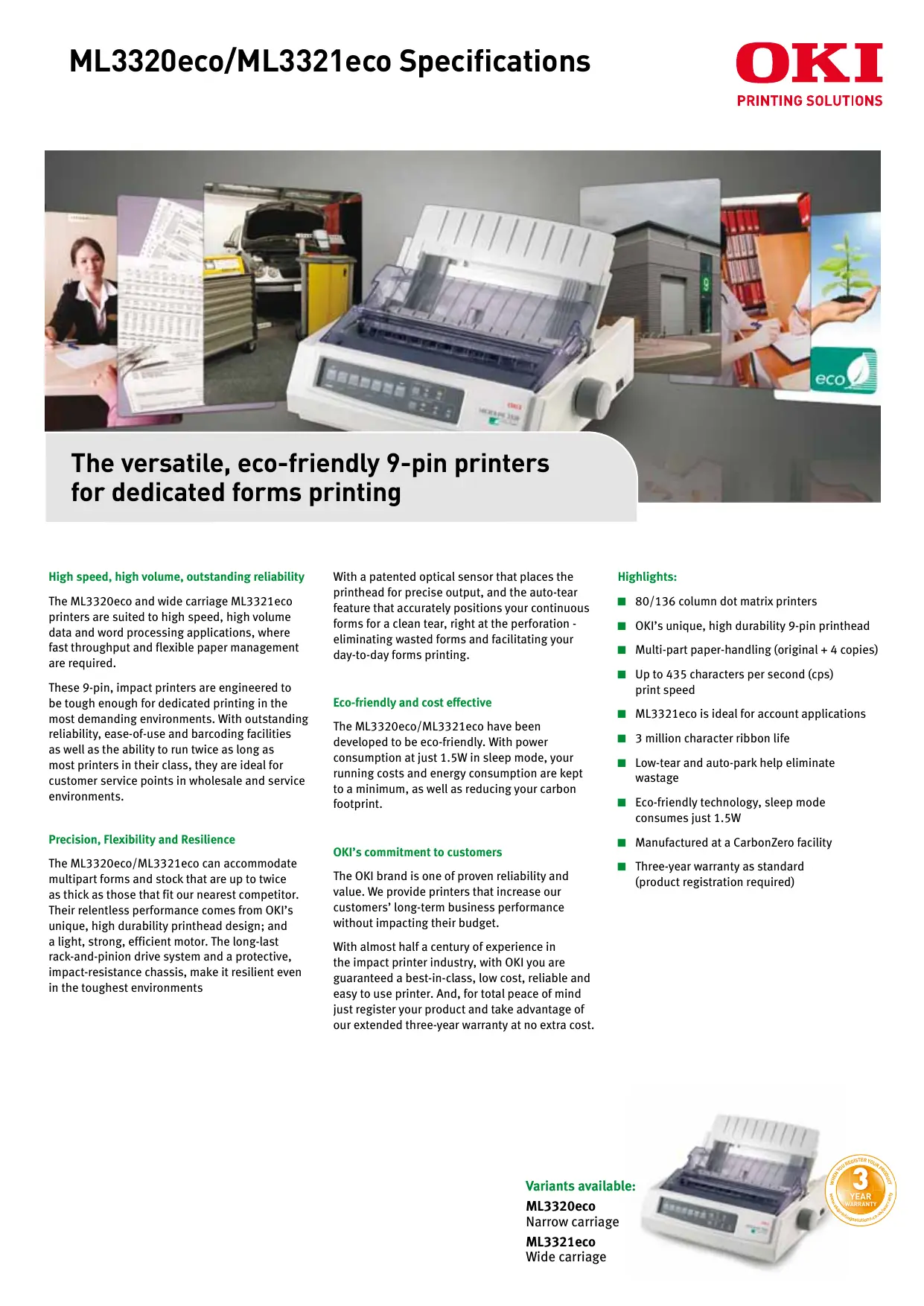

The versatile, eco-friendly 9-pin printers for dedicated forms printing

High speed, high volume, outstanding reliability

The ML3320eco and wide carriage ML3321eco printers are suited to high speed, high volume data and word processing applications, where fast throughput and flexible paper management are required.

These 9-pin, impact printers are engineered to be tough enough for dedicated printing in the most demanding environments. With outstanding reliability, ease-of-use and barcoding facilities as well as the ability to run twice as long as most printers in their class, they are ideal for customer service points in wholesale and service environments.

Precision, Flexibility and Resilience

The ML3320eco/ML3321eco can accommodate multipart forms and stock that are up to twice as thick as those that fit our nearest competitor. Their relentless performance comes from OKI's unique, high durability printhead design; and a light, strong, efficient motor. The long-last rack-and-pinion drive system and a protective, impact-resistance chassis, make it resilient even in the toughest environments

With a patented optical sensor that places the printhead for precise output, and the auto-tear feature that accurately positions your continuous forms for a clean tear, right at the perforation - eliminating wasted forms and facilitating your day-to-day forms printing.

Eco-friendly and cost effective

The ML3320eco/ML3321eco have been developed to be eco-friendly. With power consumption at just 1.5W in sleep mode, your running costs and energy consumption are kept to a minimum, as well as reducing your carbon footprint.

OKI's commitment to customers

The OKI brand is one of proven reliability and value. We provide printers that increase our customers' long-term business performance without impacting their budget.

With almost half a century of experience in the impact printer industry, with OKI you are guaranteed a best-in-class, low cost, reliable and easy to use printer. And, for total peace of mind just register your product and take advantage of our extended three-year warranty at no extra cost.

Highlights:

80/136 column dot matrix printers
OKI's unique, high durability 9-pin printhead
Multi-part paper-handling (original + 4 copies)
Up to 435 characters per second (cps) print speed
ML3321eco is ideal for account applications
3 million character ribbon life
Low-tear and auto-park help eliminate wastage
Eco-friendly technology, sleep mode consumes just 1.5W
Manufactured at a CarbonZero facility
Three-year warranty as standard (product registration required)

ML3320eco and ML3321eco - Dot Matrix Printers

PRINTER

Number of pins	9
Columns	ML3320eco: 80 (10cpi); 160 (maximum in compression mode)
	ML3321eco: 136 (10cpi); 272 (maximum in compression mode)
Character pitch	10/12/15/17.1/20 pitch and proportional
Graphics resolution	Up to 240 x 216dpi
Print speed	Super Speed Draft: 435cps (12cpi); High Speed Draft: 387cps (10/12cpi); Utility: 290cps (10/12cpi); Near Letter Quality: 73cps (10/12cpi)

INTERFACE AND EMULATIONS

Interfaces	Centronics parallel interface, USB 2.0
Optional interfaces	Serial RS 232C, OKILAN 7120e3 Network Card
Emulations	Epson FX, IBM ProPrinter, Microline
Typeface & font	HSD, Utility, NLQ-Courier (Scalable), NLQ-Gothic (Scalable), Barcodes, OCR-B
Typestyle	Emphasised, Enhanced, Double Width, Double Height, Italics, Bold, Superscript, Subscript, Underline, Overscore

PAPER HANDLING

Continuous paper	ML3320eco: 76 - 254mm; ML3321eco: 76 - 406mm
Continuous envelopes	ML3320eco: 165 x 92mm; ML3321eco: 241 x 105mm (Bottom feed only)
First printable line (from top of page)	Continuous (multi-parts): 0.5mm; Cut sheet (single sheet): 0.5mm
Copy capability	Up to 1 original + 4 copies
Paper feeding	Paper parking, Low tear-off, Autoload single sheet, Push tractors, Bottom feed
Optional paper feeding	Pull tractor, Single bin cut-sheet feeder, Roll paper stand (ML3320eco only), Bottom push tractor

GENERAL FEATURES

Input buffer	128Kbytes
Power supply	Single phase 220 to 240VAC, +/- 10%, frequency 50/60Hz
Power consumption	ISO/IEC 10561 Letter, Draft, Range1: 27.5W; Sleep mode (no options attached): <1.5W
Noise level	57dB(A); 52dB(A) (quiet mode)
Dimensions (HxWxD)	ML3320eco: 116 x 398 x 345mm; ML3321eco: 116 x 552 x 345mm
Weight	ML3320eco: 5.8kg approx; ML3321eco: 7.6kg approx
Print Head life	200 million characters
Reliability	MTBF: 10,000 hours
Warranty	3 years extended warranty upon registration within 30 days of purchase
Product order numbers	ML3320eco: 01308202; ML3321eco: 01308302

ACCESSORIES (ORDER NUMBERS)

Single Bin Cut Sheet Feeder	ML3320eco: 44497402; ML3321eco: 44497502
Pull Tractor	ML3320eco: 09002365; ML3321eco: 09002369
Roll Paper Stand	09002332 (ML3320eco only)
Bottom push tractor	ML3320eco: 09002366; ML3321eco: 09002370
Serial RS232C	44455102
OKILAN 7120e3 Network Card	44455302

CONSUMABLES (ORDER NUMBER)

Ribbon (3 million characters)

09002303

Consumables Information: Only use genuine OKI Printing Solutions Original consumables to ensure the best quality and performance from your hardware. Non OKI Printing Solutions Original products may damage your printer's performance and invalidate your warranty.

Simply Unique - 3 Year Warranty

Our devices are manufactured to the highest standards of quality and technology, which has been confirmed by independent tests. We are so convinced of the high quality of our products that we are offering you an extension of the standard warranty period to 3 years – for free! Simply register your product within 30 days of purchase to be eligible for our unique all inclusive offer. Fully covered by OKI! For further information please visit: www.OKI.NL/GARANTIE Without registration, the standard pan-European 1 year warranty applies.

WARNING! This product complies with EN55022 Class B. However when fitted with the optional network interface card or optional cut sheet feeder, compliance to EN55022 is Class A. In a domestic environment this configuration may cause radio interference, in which case the user may be required to take adequate control measures.
