Type de produit	Imprimante laser couleur
Modèle	ES1624NCCS
Marque	OKI
Technologie d'impression	Laser LED
Formats de papier supportés	A4, A5, A6, Letter, Legal, Enveloppes
Capacité du bac principal	300 feuilles (75 g/m²)
Alimentateur multifonctionnel	Oui, pour supports spéciaux
Unités tambour/toner	4 (noir, cyan, magenta, jaune)
Unité de fusion	Intégrée
Dimensions approximatives	400 x 430 x 340 mm (L x P x H)
Poids approximatif	24 kg
Alimentation électrique	220-240 V CA, 50/60 Hz
Consommation électrique	Environ 800 W en impression, 10 W en veille
Connectivité	USB, Ethernet (RJ-45)
Fonctions principales	Impression couleur, recto verso manuel, gestion du papier
Entretien courant	Nettoyage des lentilles, remplacement des tambours/toner
Sécurité	Ne pas toucher la surface du tambour, éviter l'exposition à la lumière directe
Pièces détachées	Unités tambour/toner, unité de fusion, courroie de transfert
Réparabilité	Guide d'installation inclus, support technique par téléphone et site Web
Guide fourni	Notice d'utilisation (20 pages) + Guide de référence pratique

FOIRE AUX QUESTIONS - ES1624NCCS OKI

Comment installer l'imprimante pour la première fois ?

Suivez les 10 étapes du guide d'installation : déballez, préparez les unités tambour/toner, retirez la bande orange de l'unité de fusion, chargez le papier, branchez l'alimentation, imprimez une page de démonstration, puis installez les logiciels.

Que faire si le message <b>TONER SENSOR ERROR</b> s'affiche ?

Ce message indique que le levier de verrouillage de la cartouche de toner indiquée n'a pas été complètement poussé jusqu'à butée. Ouvrez le capot, vérifiez chaque unité et assurez-vous que les leviers sont bien en position arrière.

Comment charger du papier dans le bac principal ?

Sortez le bac, ajustez les guides papier à la taille du support, chargez le papier (max 300 feuilles) sans dépasser le repère, puis remettez le bac en place.

L'imprimante n'imprime pas la page de démonstration, que faire ?

Vérifiez que l'imprimante est sous tension et que le message DEMO1 est sélectionné dans le menu INFORMATION. Appuyez sur ENTER. Si rien ne se passe, vérifiez les connexions et que du papier est chargé.

Où se trouve le guide de référence pratique ?

Le guide de référence pratique est fourni avec l'imprimante. Retirez la pellicule de la bande Velcro au dos et fixez-le sur le côté de l'imprimante pour un accès rapide.

Comment entretenir l'imprimante ?

Utilisez le nettoyant pour lentilles fourni pour nettoyer les optiques. Évitez de toucher la surface verte du tambour. Remplacez les unités tambour/toner lorsque l'imprimante le demande.

Quels types de supports puis-je utiliser dans l'alimentateur multifonctionnel ?

L'alimentateur multifonctionnel accepte divers supports : enveloppes, étiquettes, transparents, cartes, etc. Ouvrez-le, abaissez la plate-forme et ajustez les guides.

Comment connecter l'imprimante à mon ordinateur ?

Consultez le « Guide pour la connexion à l'ordinateur et l'installation des logiciels » fourni. Généralement, utilisez un câble USB ou Ethernet, puis installez les pilotes depuis le CD-ROM.

Que faire en cas de bourrage papier ?

Ouvrez le capot supérieur et les trappes d'accès. Retirez délicatement le papier coincé. Assurez-vous que le chemin papier est dégagé. Reportez-vous à la notice pour les emplacements précis.

Où puis-je obtenir de l'aide supplémentaire ?

Visitez le site Web my.okidata.com ou appelez le 1 800 654 3282 (1 800 OKI DATA) aux États-Unis et au Canada. Un service d'assistance est disponible 24/7.

MODE D'EMPLOI ES1624NCCS OKI

Guide d'installation

La configuration en 10 étapes de l'imprimante nécessite de 15 à 20 minutes.

Déballage

Retirez les matériaux d'emballage et le sac de protection.

A Imprimante B CD-ROMs

C Sacs pare-lumière D Cordon d'alimentation E Nettoyant pour lentilles

Guides (non illustrés)

• Soulevez l'imprimante et placez-la à l'endroit désiré (les dimensions sont approximatives).
• Retirez les matériaux d'emballage, le ruban d'expédition.

Préparation des unités tambours d'image/toner

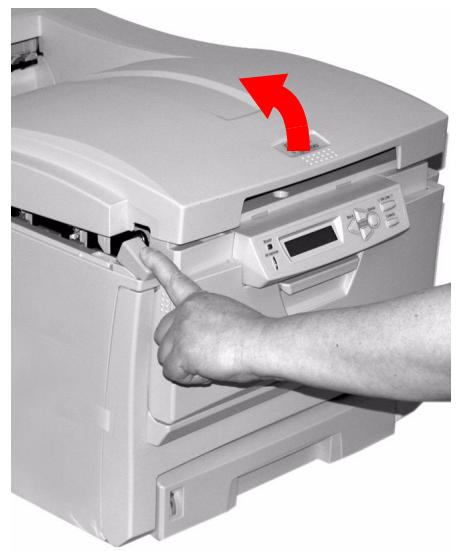

• Appuyez sur le bouton de déverrouillage et ouvrez le capot supérieur.

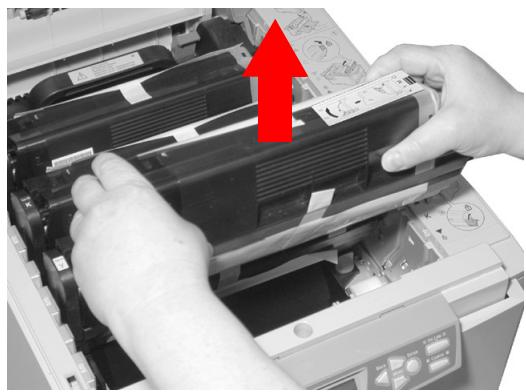

• Retirez l'unité tambour d'image/toner noir (maintenez-la orientée vers le haut pour éviter toute fuite de toner).

• Retirez les rubans et les feuilles.

Mise en garde! Ne touchez pas la surface verte glacée du tambour! N'exposez jamais la cartouche de tambour à la lumière directe du soleil.

4 Conteneur suite

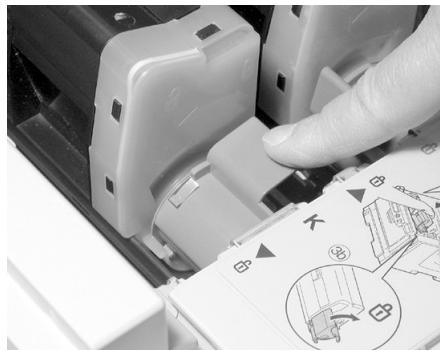

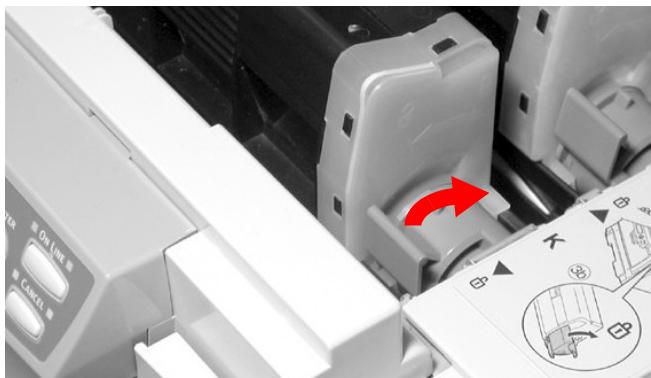

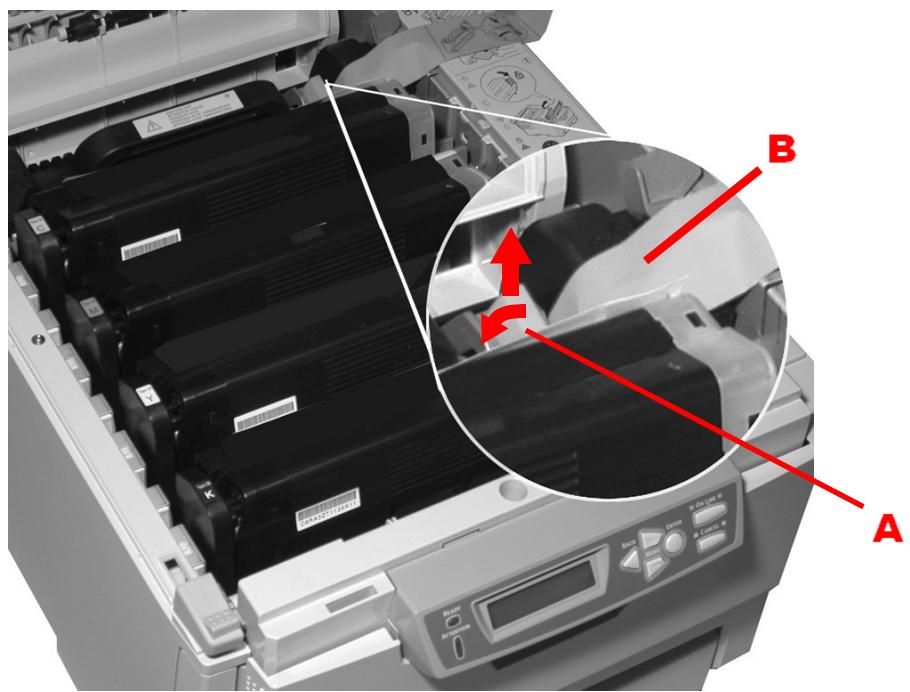

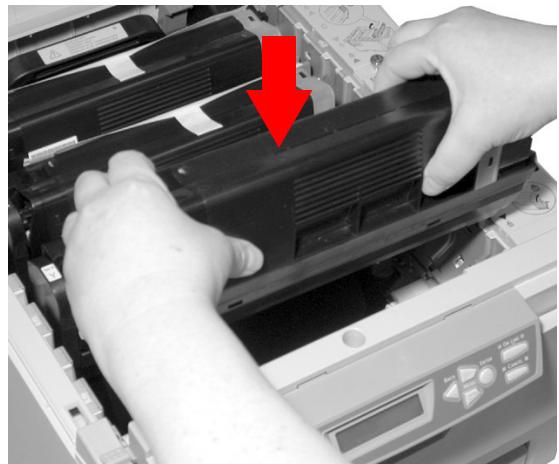

• Remettez en place l'unité tambour d'image/toner noir, puis poussez le levier de verrouillage vers l'arrière de l'imprimante, jusqu'à butée.

Mise en garde! Si TONER SENSOR ERROR (ERREUR CAPTEUR TONER) s'affiche lorsque l'imprimante est mise sous tension, le levier de la cartouche de toner couleur indiquée n'a pas été complètement poussé jusqu'à butée.

• Répétez ces étapes pour les unités tambour d'image/toner jaune (Y), magenta (M) et cyan (C).

Préparation de l'unité de fusion (four)

• Retirez la pièce de soutien de l'unité de fusion (A) et la bande orange (B) en poussant la pièce de soutien vers la gauche et en la sortant de l'imprimante.

• Fermez le capot supérieur.

Chargement du papier: bac 1

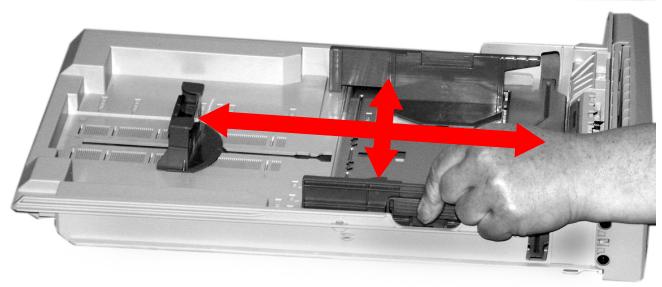

Sortez le bac à papier. - Positionnez les guides papier pour correspondre au format de papier utilisé.

• Chargez le papier (maximum de 300 feuilles de 20 lb [75g / m^2] ).
• Assurez-vous que les guides papier sont appuyés contre le papier et le maintiennent bien en place.

Remarque: Ne dépassez pas le repère du bac (A).

cont. suite

• Remettez doucement le bac à papier en place.

cont. suite

Chargement de supports dans l'alimentateur multifonctionnel

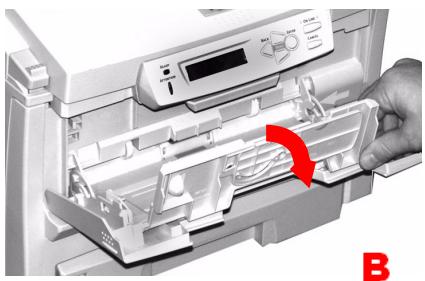

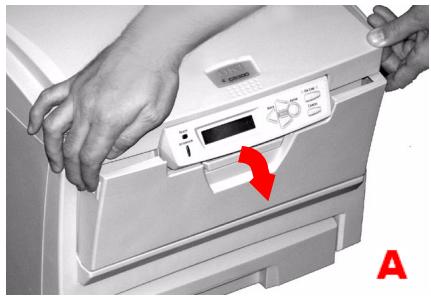

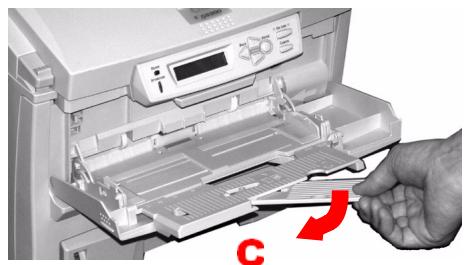

• Ouvrez l'alimentateur multifonctionnel (A, B, C), puis abaissez la plate-forme (D).

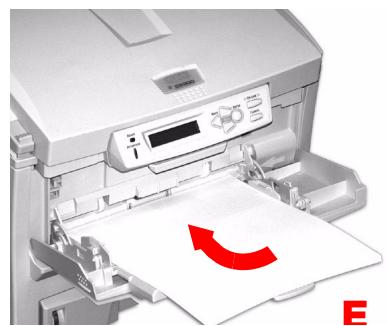

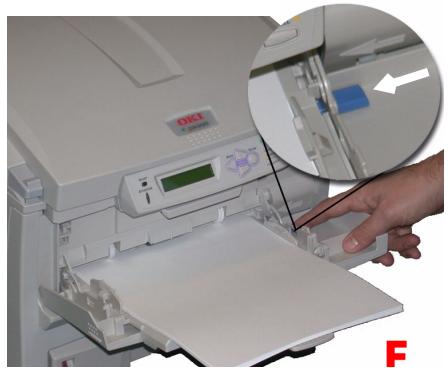

• Placez le support dans l'alimentateur multifonctionnel (E), puis appuyez sur le levier de déverrouillage bleu (F).

Insérez le cordon d'alimentation dans la prise (A : utiliser le cordon d'alimentation fourni avec l'imprimante!), branchez l'autre extrémité du cordon dans une prise électrique murale mise à la terre, puis mettez sous tension l'imprimante (B).

Remarque: TONER SENSOR ERROR (ERREUR DE CAPTEUR TONER)? Voyez page 7.

1. Appuyez une ou plusieurs fois sur + jusqu'à ce que INFORMATION MENU (MENU D'INFORMATION) s'affiche sur la première ligne de l'affichage.
2. Appuyez sur ENTER.
3. Appuyez une ou plusieurs fois sur - ou + jusqu'à ce que DEMO1 (DéMO1) s'affiche sur la première ligne de l'affichage.
4. Appuyez sur ENTER.

La page de démonstration s'imprime et l'imprimante se remet en ligne.

Retirez la pellicule de la bande Velcro® au dos du Guide de référence pratique et apposez le Guide de référence pratique sur le côté de l'imprimante.

10 Connexion à l'ordinateur et chargement des logiciels

Consultez le « Guide pour la connexion à l'ordinateur et l'installation des logiciels » fourni avec l'imprimante.

Pour obtenir de l'assistance ou si vous avez des questions :

• Visitez notre site Web my.okidata.com.
• États-Unis et Canada : composez le 1 800 654 3282 (1 800 OKI DATA) 24 heures sur 24, 7 jours sur 7.
