C6100HDN - Imprimante couleur professionnelle OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante couleur laser A3
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 35 pages par minute (A4)
Capacité de papier	2 x 250 feuilles + 100 feuilles (multifonction)
Formats de papier pris en charge	A4, A5, A6, B5, C5, C6, DL, et autres formats personnalisés
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Compatibilité système d'exploitation	Windows, Mac OS, Linux
Consommation électrique	350 W (impression), 50 W (veille)
Niveau sonore	54 dB (impression), 30 dB (veille)
Dimensions approximatives	600 x 600 x 500 mm
Poids	45 kg
Entretien et nettoyage	Nettoyage régulier des rouleaux et des surfaces internes recommandé
Pièces détachées et réparabilité	Cartouches de toner, tambours, et pièces de maintenance disponibles
Garantie	2 ans (sur site)
Fonctions principales	Impression, copie, numérisation (selon modèle)
Sécurité	Fonctions de sécurité réseau, cryptage des données
Informations générales	Idéale pour les bureaux avec des besoins d'impression élevés et variés

FOIRE AUX QUESTIONS - C6100HDN OKI

Comment résoudre les problèmes d'impression floue ?

Assurez-vous que les cartouches de toner sont correctement installées et qu'elles ne sont pas vides. Vérifiez également la qualité du papier utilisé et nettoyez les rouleaux d'alimentation.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à l'imprimante et à la prise électrique. Essayez de brancher l'imprimante sur une autre prise pour exclure un problème d'alimentation.

Pourquoi l'imprimante affiche un message d'erreur concernant le toner ?

Ce message peut indiquer que l'une des cartouches de toner est vide ou mal installée. Retirez et réinsérez les cartouches de toner, ou remplacez-les si nécessaire.

Comment résoudre les bourrages papier fréquents ?

Vérifiez que le papier est correctement chargé dans le bac et qu'il n'est pas froissé ou humide. Nettoyez les rouleaux d'alimentation et assurez-vous qu'il n'y a pas de morceaux de papier coincés à l'intérieur de l'imprimante.

Que faire si l'imprimante ne se connecte pas au réseau ?

Vérifiez les paramètres de connexion réseau dans le menu de l'imprimante. Assurez-vous que le câble Ethernet est correctement branché ou que la connexion Wi-Fi est active. Redémarrez l'imprimante et votre routeur si nécessaire.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web d'OKI et recherchez la section de support pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour.

Que faire si l'imprimante imprime des pages blanches ?

Vérifiez que les cartouches de toner sont pleines et correctement installées. Assurez-vous également que les paramètres d'impression sont corrects et que le document à imprimer n'est pas vide.

Comment nettoyer les têtes d'impression ?

Accédez au menu de maintenance de l'imprimante et recherchez l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran pour effectuer le nettoyage.

MODE D'EMPLOI C6100HDN OKI

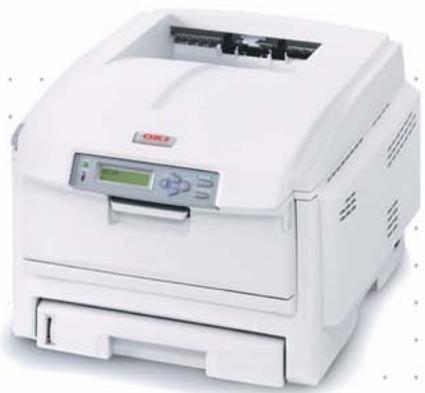

Guide de l'utilisateur

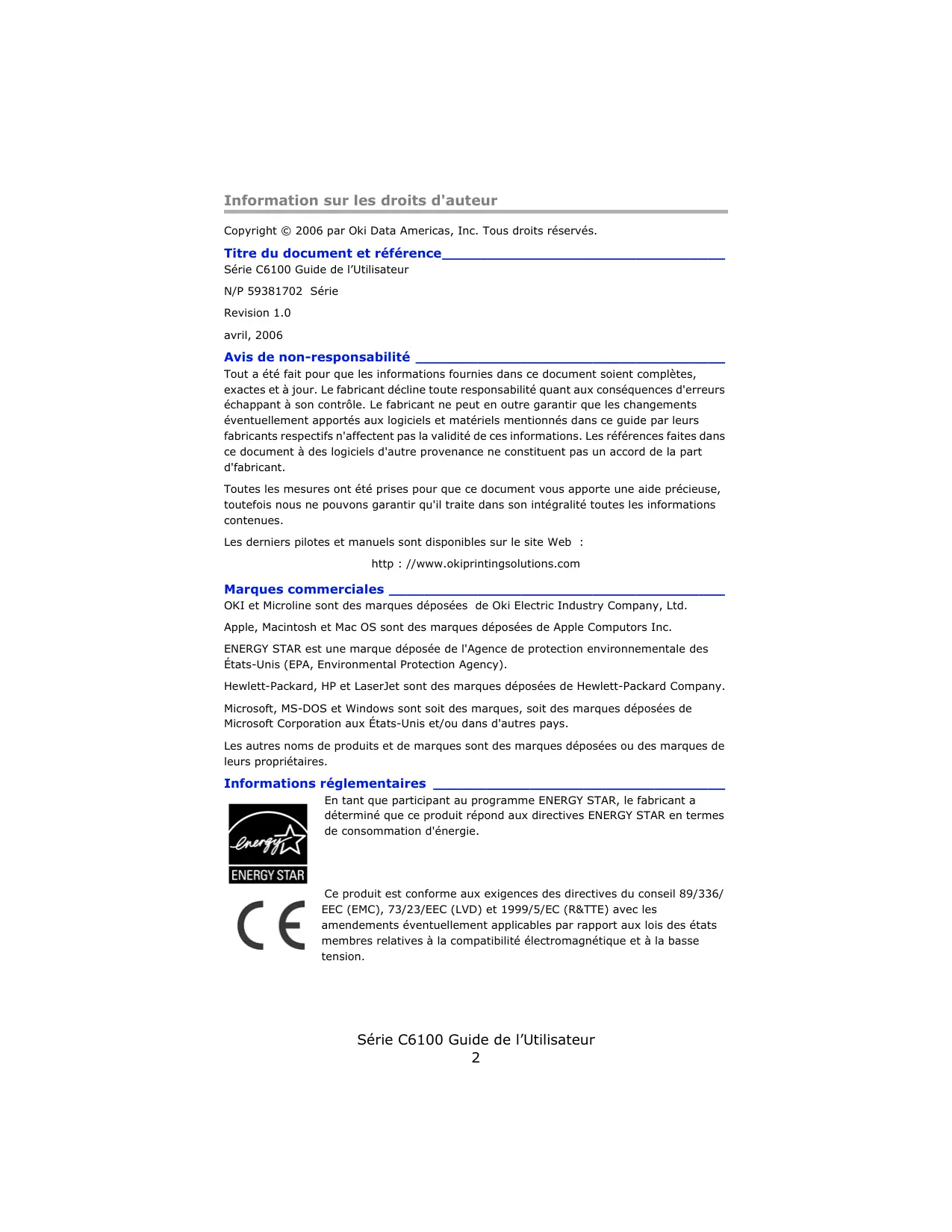

Copyright © 2006 par Oki Data Americas, Inc. Tous droits réservés.

Titre du document et référence

Série C6100 Guide de l'Utilisateur

N/P 59381702 Série

Revision 1.0

avril, 2006

Avis de non-responsabilité

Tout a été fait pour que les informations fournies dans ce document soient complètes, exactes et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuels apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part du fabricant.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations continues.

Les derniers pilotes et manuels sont disponibles sur le site Web :

OKI et Microline sont des marques déposées de Oki Electric Industry Company, Ltd.

Apple, Macintosh et Mac OS sont des marques déposées d'Apple Computers Inc.

ENERGY STAR est une marque déposée de l'Agence de protection environnementale des États-Unis (EPA, Environmental Protection Agency).

Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company.

Microsoft, MS-DOS et Windows sont soit des marques, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits et de marques sont des marques déposées ou des marques de leurs propriétaires.

Informations réglementaires

En tant que participant au programme ENERGY STAR, le fabricant a déterminé que ce produit répond aux directives ENERGY STAR en termes de consommation d'énergie.

Ce produit est conforme aux exigences des directives du conseil 89/336/EEC (EMC), 73/23/EEC (LVD) et 1999/5/EC (R&TTE) avec les amendements éventuellement applicables par rapport aux lois des états membres relatives à la compatibilité électromagnétique et à la basse tension.

Information sur les droits d'auteur. 2

Titre du document et référence 2 Avis de non-responsabilité 2 Marques commerciales 2 Informations réglementaires 2

Notes, mises en garde, etc. 6

Illustrations 6

Caractéristiques 7 Options 7

Présentation de l'imprimante 8

Vue avant. 8 Vue arrière 9

Papier (support d'impression) 10

Généralités 10 Paramètres du pilote 12 Papier, Bond US 18 Papier, Index 20 En-tête 22 Enveloppes 26 Etiquettes 29 Transparents 31

Bacs à papier 33

Généralités 33 Sélectionnez dans le pilote 34

Format papier, alimentation, et sortie 37

Bac 1. 39 Bac 2. 42

Bac multifonction (Bac MF)

[Alimentation manuelle] 45 Auto Tray Select (Sélection automatique des bacs)... 48 Auto Switching (Sélection automatique) 52 Paper Size Check (Vérification format papier) 57

Face vers le bas (Sortie par le haut) 61 Face vers le haut (Sortie arrière) 62 Unité duplex (recto verso) 64

Chargement des supports 65

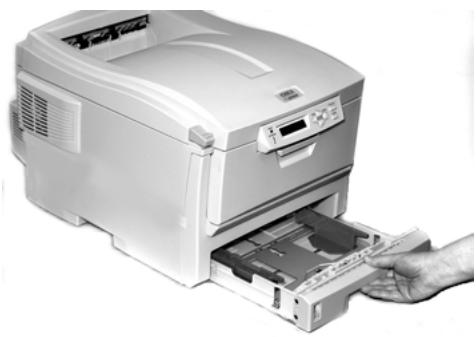

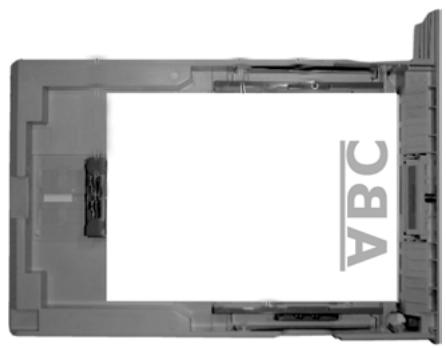

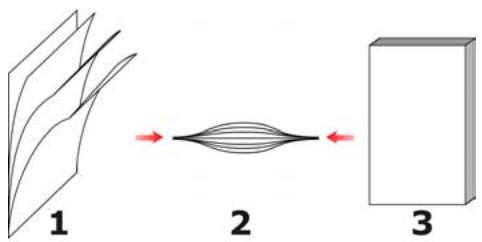

Bacs 1 et 2. 65 Bac multifonction (MF) 68

Consommables et fournitures 72

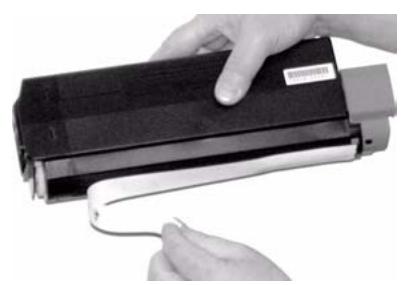

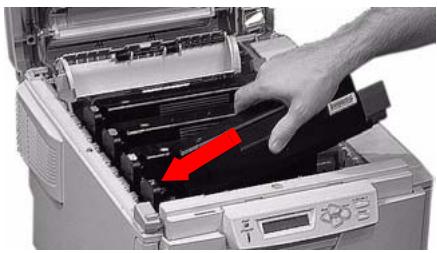

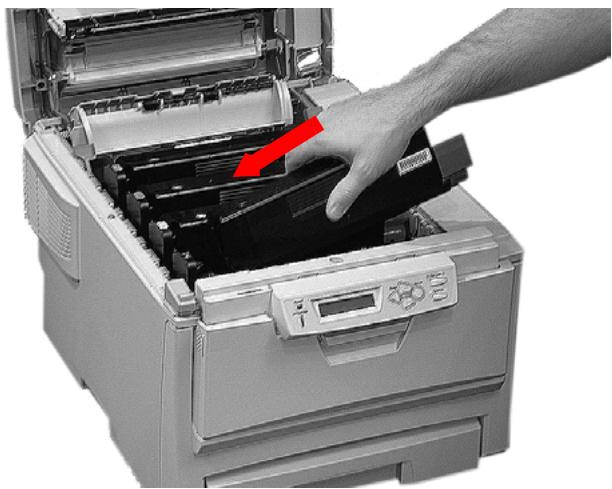

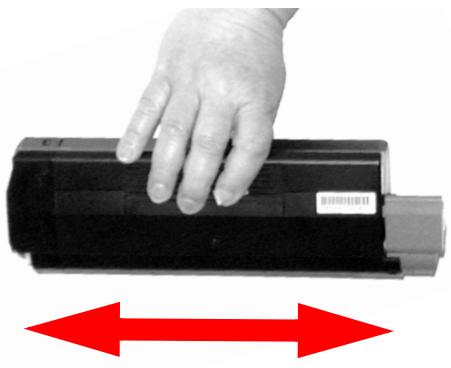

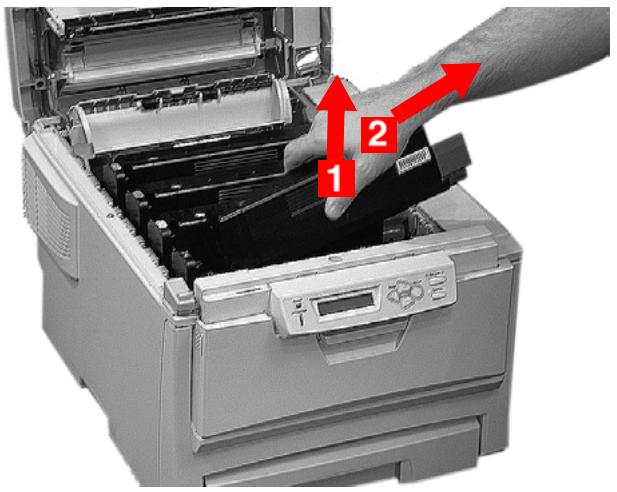

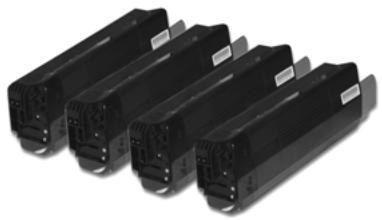

Durée de vie 72 Numéros de pièce 72 Remplacez la cartouche de toner 73 Remplacez le tambour d'image 79 Remplacement de l'unité de fusion 87 Remplacement de l'unité de courroie de transfert 1.... 91

Paramètres de l'imprimante

Impression de la liste des paramètres courants. 96 Modifications des options de menu. 97 Restauration des valeurs par défaut d'origine 99 Liste des paramètres disponibles par menu. 100 Valeurs par défaut des menus. 118

Options 124

Mémoire vive (RAM). 124 Unité duplex (recto verso) 125 Disque dur 126 Deuxième bac à papier. 127

Dépannage 130

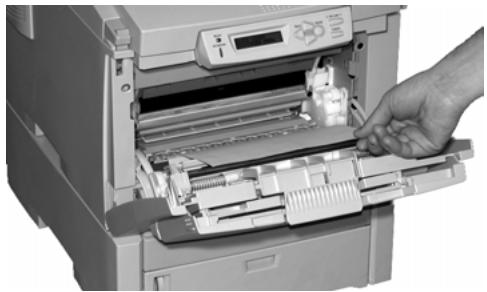

Généralités 130 Messages du panneau d'affichage 131 Bourrage de papier. 136 Problèmes de qualité d'impression. 156 Problèmes d'USB 160 Un message d'erreur de l'application 162 Panne de protection générale 162 L'imprimante demande un changement de format de support pour continuer l'impression. 163 L'imprimante est sous tension, mais ne passe pas en ligne 163 L'imprimante émet des bruits bizarres. 163 L'impression débute après un délai assez long 164 L'impression s'annule. 164 L'impression ne démarre pas 165 La vitesse d'impression est lente 165 Page de nettoyage. 166

Pilotes d'imprimante 168

Généralités 168 Installation 168 Quel pilote d'impression à utiliser? 169 Modifier les paramètres du pilote d'imprimante..... 170 Enregistrer les paramètres du pilote 171 Vérifiez si des paramètres de pilote enregistrés sont utilisés 173

Restaurez les paramètres de pilote par défaut. 174

Macintosh 175

Présentation 180

Bannieres. 181

Finition noire. 185

Black Overprint (Sur impression noir). 188

Impression avec toner noir 191

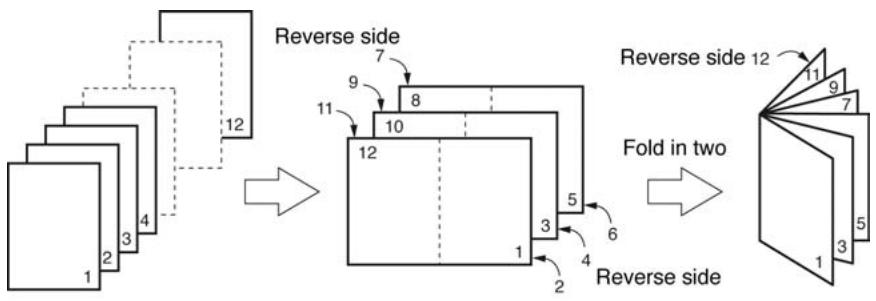

Livrets (Impression avec reliure) 198

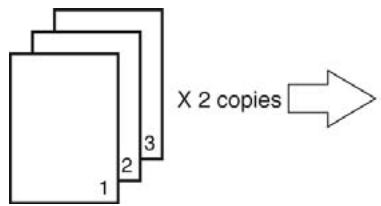

Assemblage 203

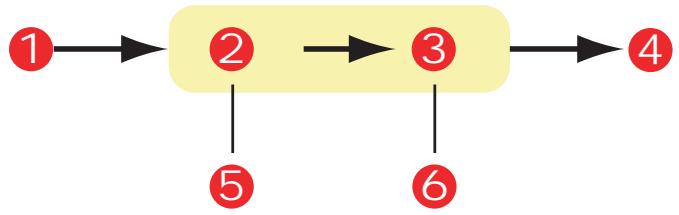

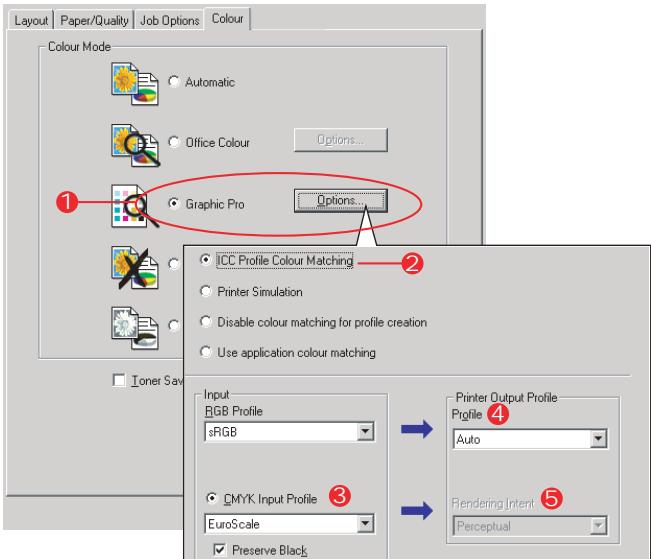

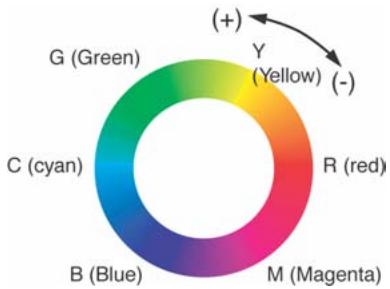

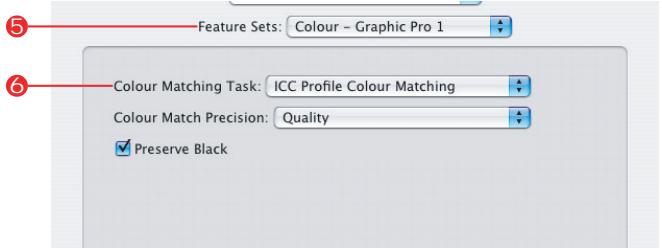

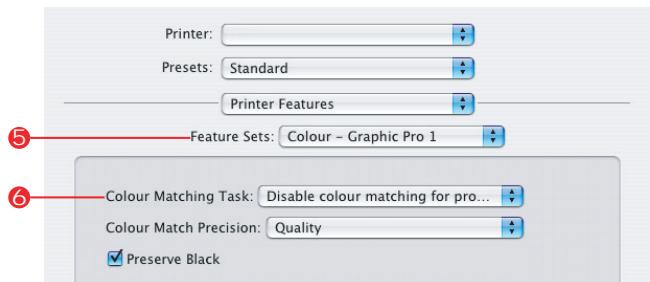

Color Matching (Concordance des couleurs) 207

Format de page personnalisé 267

Impression duplex (recto verso) 276

Grayscale (Echelle de gris) 289

Impression N-up (N par page). 290

Photos 294

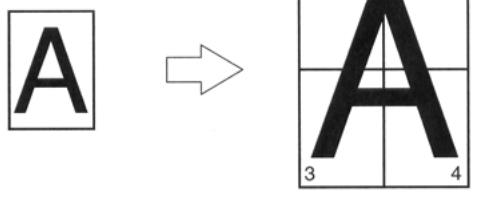

Posters. 295

Résolution d'impression 297

Sauvegarder un fichier 302

Économie toner 306

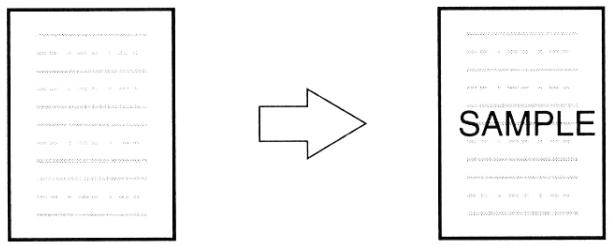

Filigranes 310

Utilitaires. 319

Survol 319

Accès 320

Descriptions des Utilitaires 321

Installation des utilitaires 324

Utilitaire Color Correction (Correction des couleurs).... 326

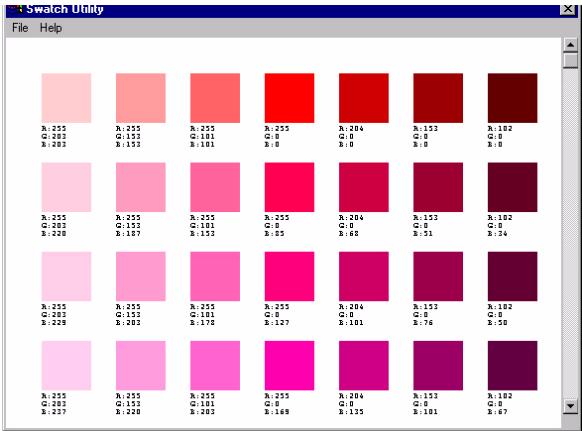

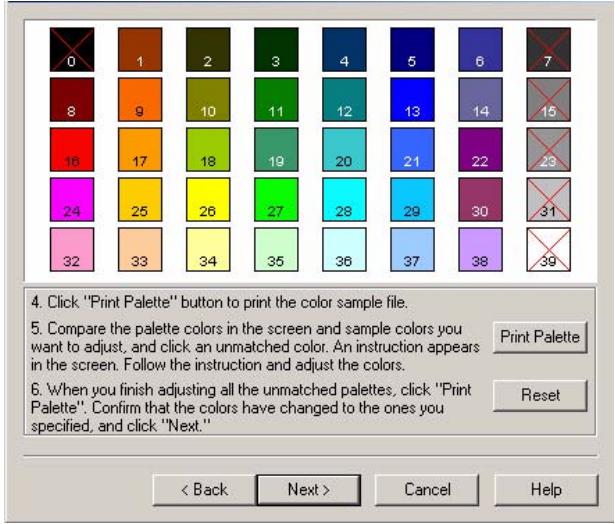

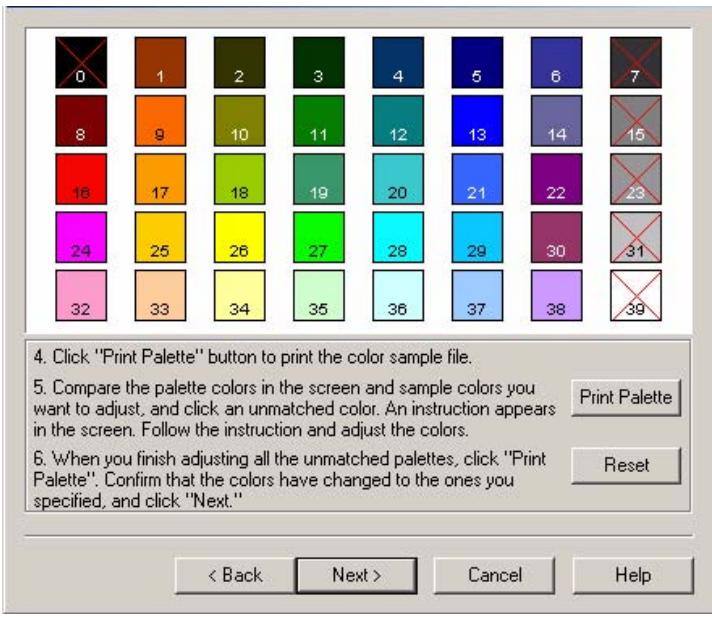

Utilitaire Color Swatch (Nuancier de couleurs). 341

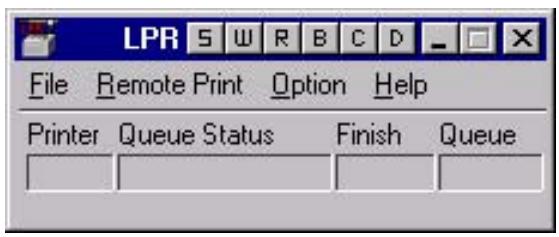

Utilitaire Direct Network Printing (LPR). 345

Utilitaire Display Language (Langue d'affichage).... 347

Utilitaire Network Setup (Paramétrage du réseau).... 353

Utilitaire PS Gamma Adjuster (Correcteur gamma PS) 354

Illustrations

Les illustrations et composants sont à des fins d'explication uniquement. Notre unité peut être légèrement différente des images dans ce document.

Une note est indiquée comme ceci. Elle fournit des informations supplémentaires en complément du texte principal et pouvant vous aider à utiliser et connaître le produit.

Important!

Un message important est indiqué comme ceci. Il fournit des informations supplémentaires pour éviter des problèmes potentiels.

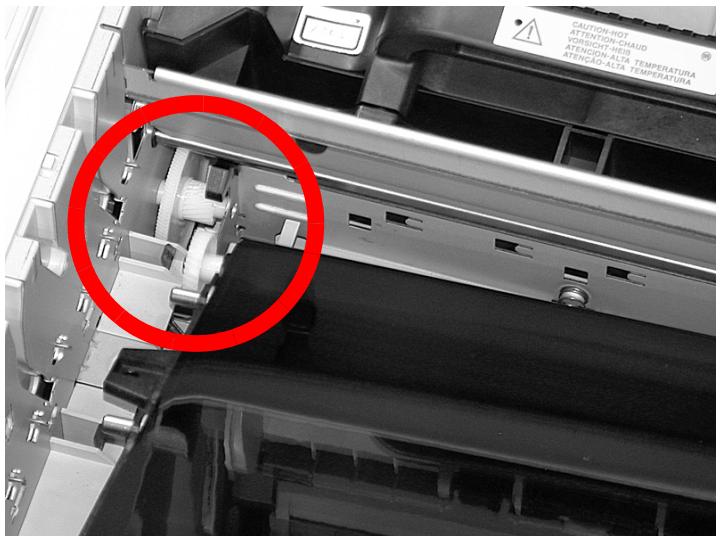

Mise en GARDE!

Une mise en garde est indiquée comme ceci. Elle fournit des informations supplémentaires qui, si on les néglige, peuvent provoquer une défaillance au niveau du fonctionnement ou endommager l'équipement.

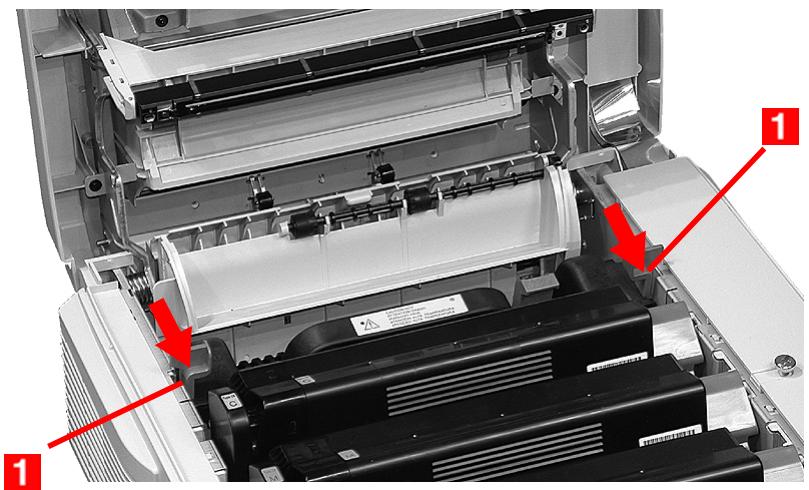

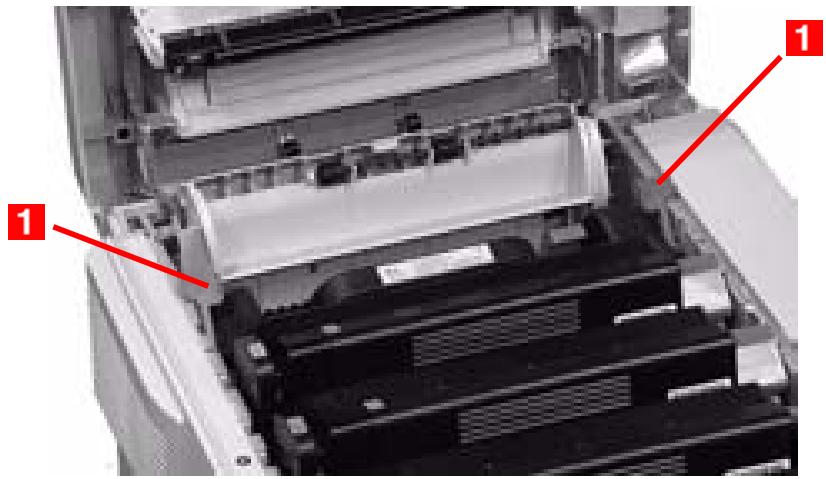

Avertissement!

Un avertissement est indiqué comme ceci. Il fournit des informations supplémentaires qui, si on les néglige, peuvent représenter un risque de blessures.

Votre nouvelle imprimante intègre plusieurs fonctionnalités avancées pour offrir des tirages précis aux couleurs vivantes, des tirages monochromes nets à très grande vitesse, et ce, sur un large éventail de supports.

Caractéristiques

• Jusqu'à 26 pages couleur par minute.
• Jusqu'à 32 pages monochromes par minute.
• Résolution d'impression de 600 × 1200 points par pouce.
• Technologie numérique à passage unique Single Pass Color.
• Connexions réseau 10 Base-T et 100 Base-TX.

Options

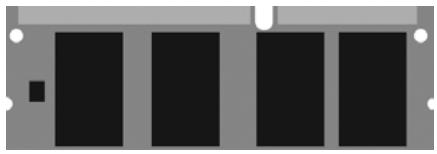

• Mémoire supplémentaire. Consultez la page 124. 256 Mo ou 512 Mo
• Disque dur. Consultez la page 126 vous permet d'utiliser l'impression sécurisée (confidentielle), de mettre les travaux d'impression en attente et d'archiver les travaux d'impression pour'utilisation ultérieure

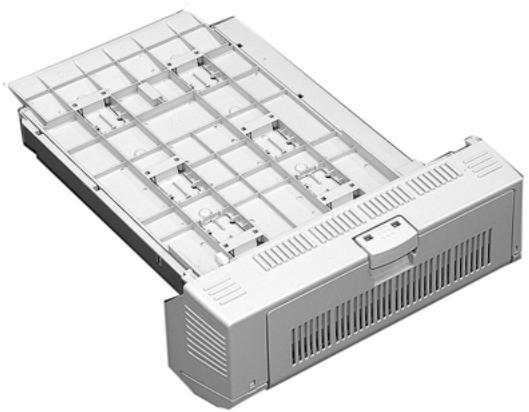

• Unité duplex (recto verso). Consultez la page 125. pour l'impression recto verso automatique

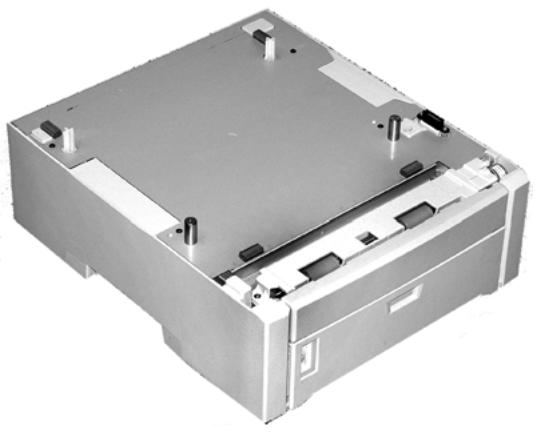

• Deuxième bac à papier. Consultez la page 127. capacité de 530 feuilles de 20 lb

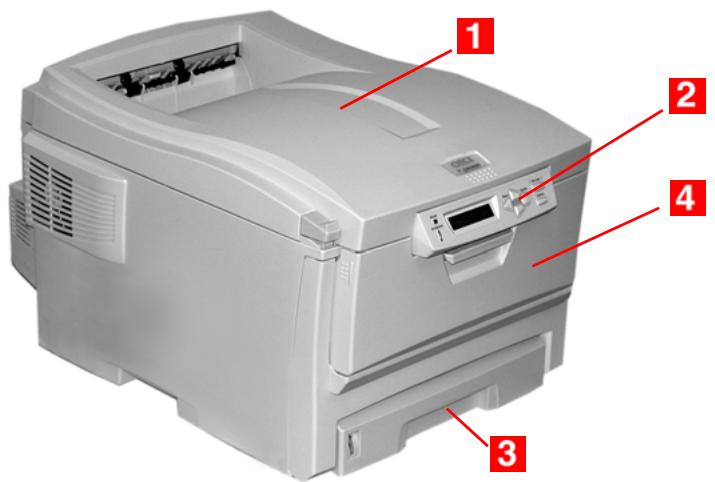

Vue avant

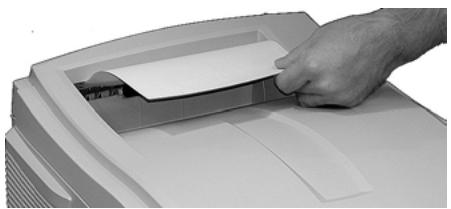

1. Empileuse face vers le bas Point de livraison des imprimés en standard. Peut partager jusqu'à 250 feuilles de 20 lb (75 g/m²).

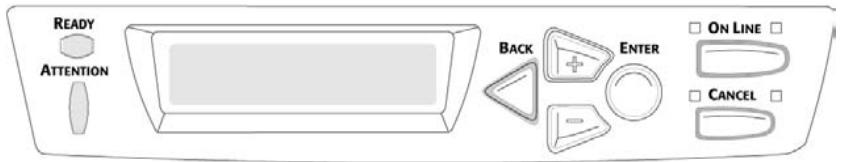

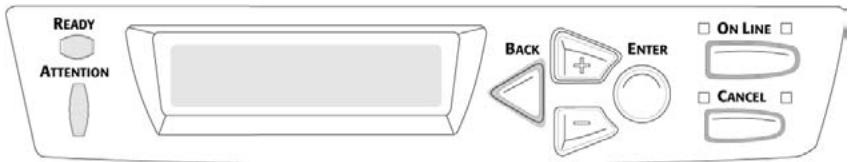

2. Panneau de commande Commandes de l'opérateur pilotées par menus et affichage à cristaux liquides

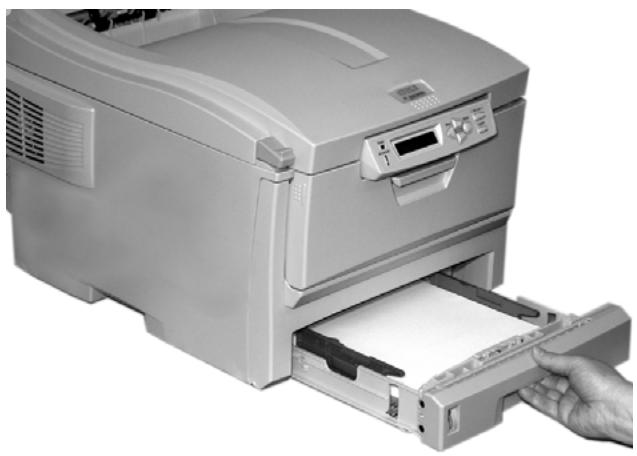

3. Bac à papier Bac à papier ordinaire en standard. Peut contenir jusqu'à 300 feuilles de 20 lb (75 g/m²).

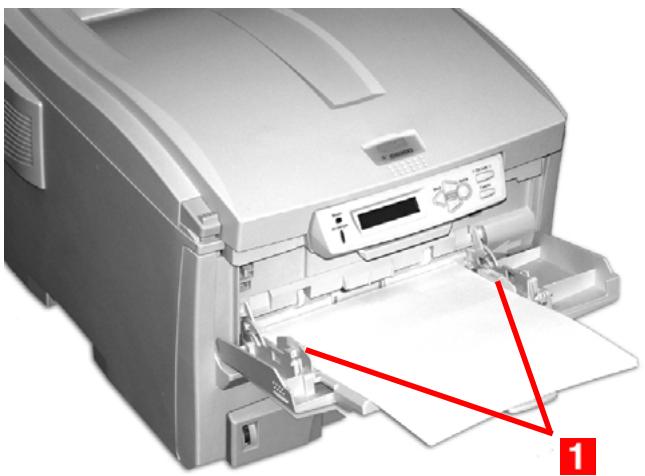

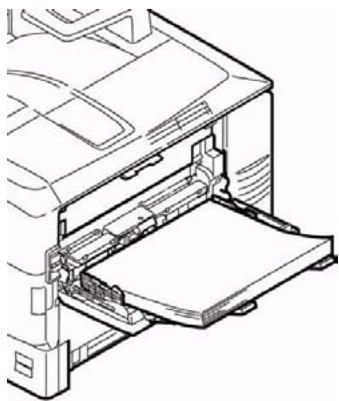

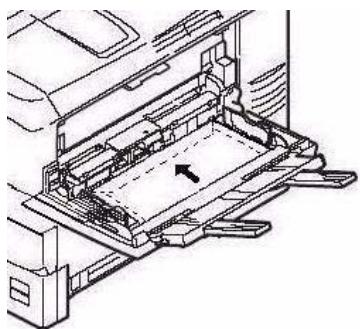

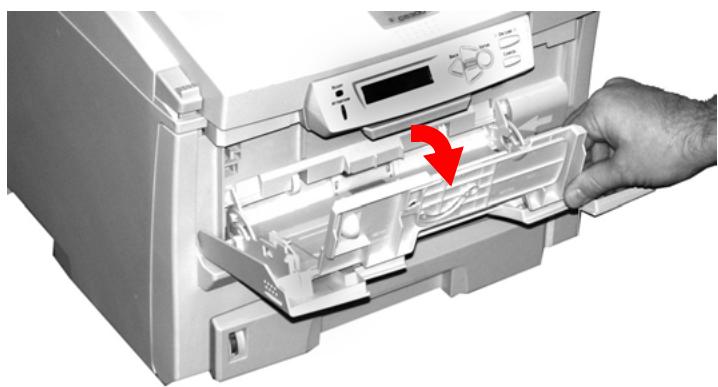

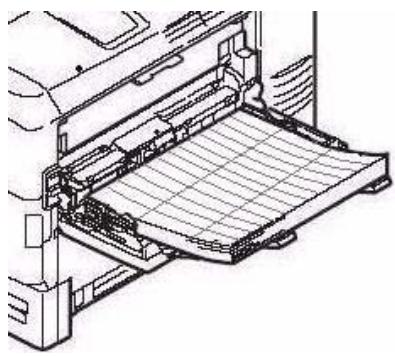

4. Bac multifonctionnel Utilisé pour les transparents, le papier plus épais, les enveloppes et autres supports spéciaux. Permet également d'alimenter les feuilles individuellement.

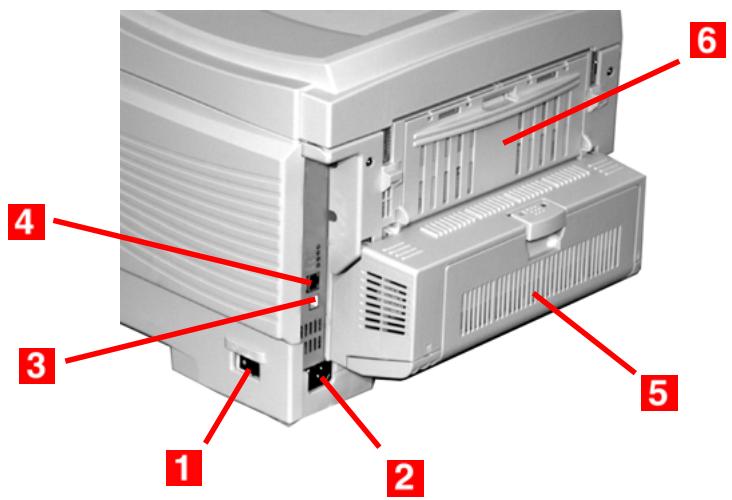

1. Interrupteur marche/arrêt
2. Prise pour cordon d'alimentation
3. Interface USB
4. Interface réseau

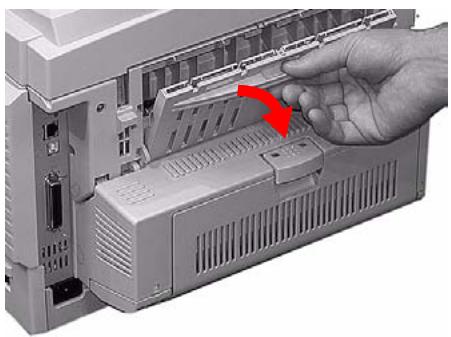

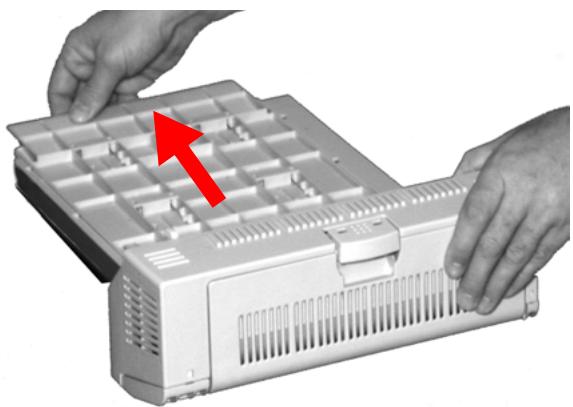

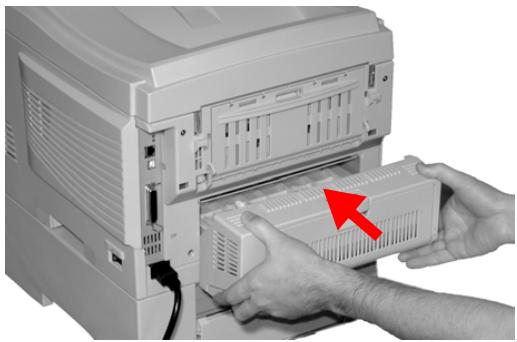

5. Unité duplex (recto verso)

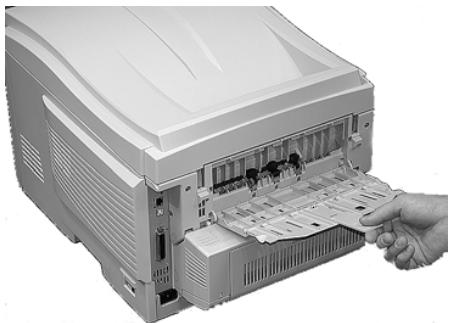

6. Sortie arrière : Empileuse (face vers le haut) capacité de 100 feuilles

Lorsque le plateau de l'empileuse de la sortie arrière est abaissé, les imprimés sortent de l'imprimante par l'arête et sont empilés face vers le haut. Le plateau est utilisé pour les étiquettes, les supports plus épais, les enveloppes et autres formats de supports. Lorsqu'il est utilisé avec le bac multifonction, le circuit papier à l'intérieur de l'imprimante est droit. Cela permet d'éviter de plier le support lorsqu'il se déplace à l'intérieur de l'imprimante ainsi que d'obtenir une alimentation du support plus fiable.

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446 °F (230 °C) pendant 0,2 seconde.

Vous avez besoin de connaître trois caractéristiques à propos de tout papier (support d'impression) que vous souhaitez utiliser avec votre imprimante :

Le type, le grammage et le format du papier (support d'impression) déterminent :

Quel bac d'alimentation peut être utilisé

Les le bac multifonctionnel (bac MF/d'alimentation manuelle) ou les bacs 1 et 2

Quel chemin de sortie peut être utilisé

Les faces vers le bas ou faces vers le haut (circuit papier droit)

• si vous pouvez utiliser ou non l'impression recto verso (duplex)

Pour le type, voyez

• Papier : Bond US (métrique) : consultez la page 18
• Papier : Index : consultez la page 20
• En-tête : Consultez la page 22

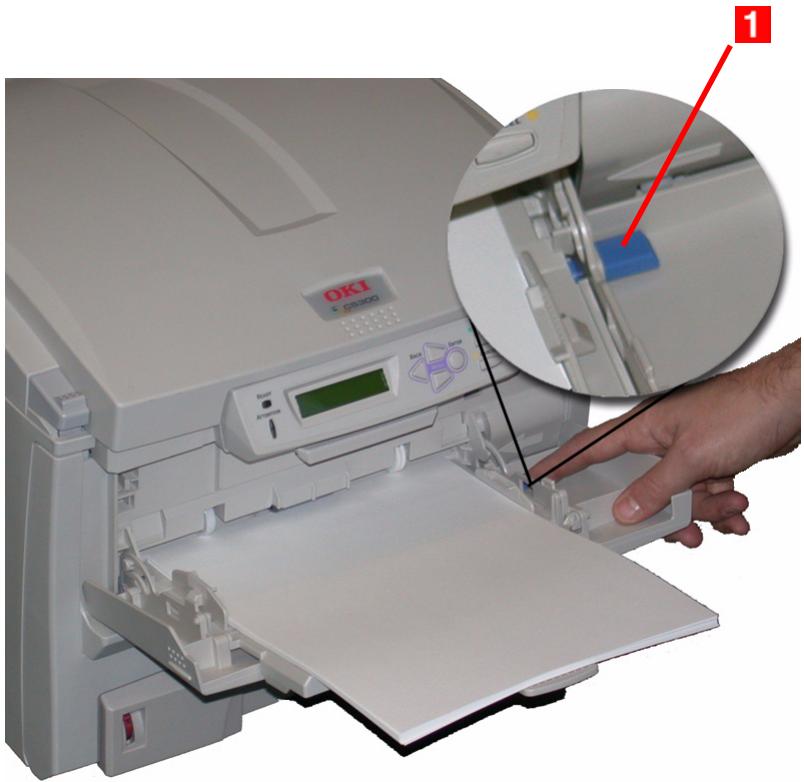

• Enveloppes : consultez la page 26
• Étiquettes : consultez la page 29
• Transparents : consultez la page 31

Pour le grammage, consultez le type de papier approprié. Chaque type de papier est accompagné d'un tableau (matrice) des correspondances entre format de papier, grammage de papier, alimentation de papier, sortie de papier, recto/verso.

Pour des informations générales sur les formats de papier, consultez "Format Papier, alimentation, et sortie" à la page 37.

Généralités

Sélectionnez l'épaisseur/type de support sur lequel vous imprimez un travail particulier, pour optimiser les résultats d'impression. Ce paramètre a préséance sur le paramètre du menu de l'imprimante.

Si vous imprimez sur un support épais tel qu'un support cartonné, choisissez l'un des réglages plus épais (Heavy [Lourd], Ultra Heavy [Très lourd], Labels1 [Étiquettes1], Labels2 [Étiquettes2]) pour assurer une fusion appropriée du toner sur la page et pour empêcher l'endommagement de l'imprimante.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

Le paramètre du menu d'impression par défaut est Medium (Moyen).

Les : Printer Setting (Paramètre d'imprimante), Light (Léger), Medium (Moyen), Heavy (Lourd), Ultra Heavy (Très épais), Labels1 (Étiquettes1), Labels2 (Étiquettes2), Transparency (Transparent), Glossy (Glacé), User Type 1 (Utilisateur de type ), User Type 2 (Utilisateur de type 2), User Type 3 (Utilisateur de type 3), User Type 4 (Utilisateur de type 4), et User Type 5 (Utilisateur de type 5).

Choix

Les choses sont: Printer Setting (Paramètres d'imprimante), Light (Léger), Medium (Moyen), Heavy (Lourd), Ultra Heavy (Très épais), Labels1 (Étiquettes1), Labels2 (Étiquettes2), Transparency (Transparent), Glossy (Glacé), UserType 1 (Utilisateur de type ), User Type 2 (Utilisateur de type 2), User Type 3 (Utilisateur de type 3), User Type 4 (Utilisateur de type 4), et User Type 5 (Utilisateur de type 5).

Ultra heavy (très épais)

33-54 Ib. US Bond (124-203 g/m²)

68-113 lb. Index

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

ÉTIQUETTES1

Pour étiquettes de 0,1 à 0,169 mm d'épaisseur.

ÉTIQUETTES2

Pour étiquettes de 0,17 à 0,2 mm d'épaisseur.

Matrice: paramètres de pilote, grammages, paper tray, recto verso, et bac de sortie

Paramètre de pilote	Grammages	Alim,	Duplex (recto verso)?	Bac de sortie
Light (Léger)	Bond US de 16 à 19 lb (de 60 à 71 g/m2)	Bac 1 Bac 2	Non	Dessusa Arrièreb
Medium (Moyen)	Bond US de 20 à 27 lb (de 75 à 101 g/m2)	Bac 1 Bac 2 Bac MF	Oui	Dessus Arrière
Heavy (Lourd)	Bond US de 28 à 32 lb (de 105 à 120 g/m2)	Bac 1 Bac 2 Bac MF	Oui (28 lb max.)	Arrière uniqu.
Ultra Heavy (Très lourd)c	Bond US de 33 à 54 lb (de 124 à 203 g/m2)	Bac 2d Bac MF	Non	Arrière uniqu.

a. Empileuse, face vers le bas b. Empileuse, face vers le haut c. Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette). d. 47 lb (177g / m^2) max. pour bac 2

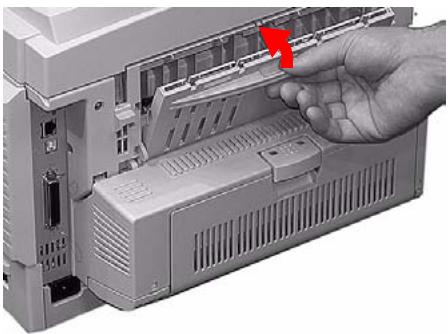

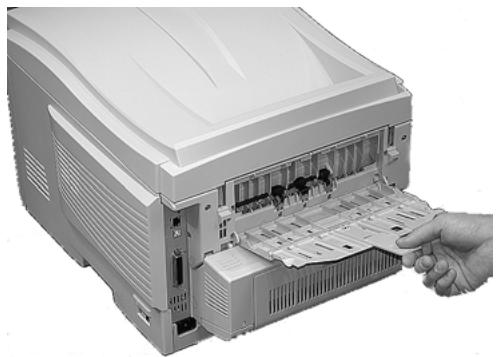

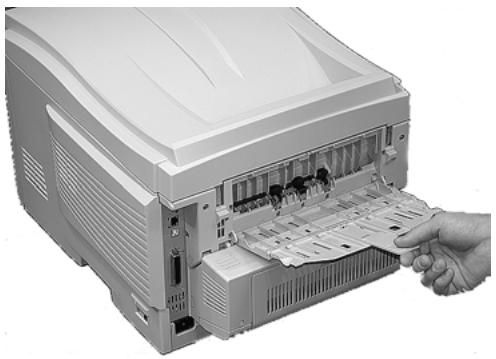

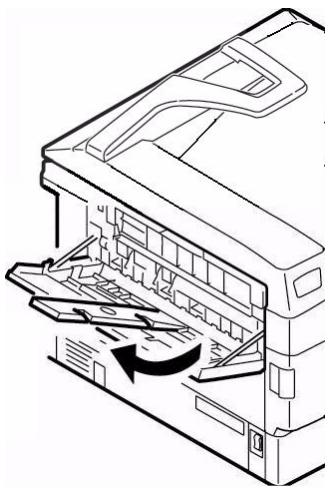

Face vers le haut / droit / sortie arrêtée

Si vous utilisez du support épais, des transparents, enveloppes ou étiquettes, utilisez le chemin de papier face vers le haut (passage direct).

Pour l'impression vers le haut (fente d'alimentation à passage direct), assurez-vous que le plateau de sortie arrêté est ouvert et que son support est déployé.

• Le papier est empilé dans l'ordre inverse d'impression.
• La capacité du plateau est d'environ 100 feuilles. La capacité réelle varie selon le grammage du support.

Le paramètre par défaut normal pour ces options est la détection automatique.

Mise en GARDE!

1. Si le type et le poids du support ne sont pas correctement définis,
2. la qualité d'impression peut alors être déteriorée
3. le rouleau de fusion endommagé.
4. Si les paramètres de l'imprimante différént de ceux de l'ordinateur, l'impression devient alors impossible. Un message d'erreur s'affiche.
5. Les paramètres d'impression suivants sont disponibles à titre indicatif uniquement. Avec certaines applications, il est nécessaire de définir les paramètres d'alimentation, de format et de support du papier depuis l'application elle-même (mise en page).
6. Ouvrez le fichier à imprimer.
7. Cliquez sur File (Fichier) → Print (Imprimer).
8. Sélectionnez l'imprimante.
9. Cliquez sur Properties (Propriétés).
10. Sous Layout (Disposition), clique sur Advanced (Avancé).
11. Sous Document Options (Options du document), Printer Features (Caractéristiques de l'imprimante), cliquez sur Media Type (Type de support).
12. Utilisez la liste déroulante pour faire votre sélection.

Voir "Choix" à la page 13

Voir "Face vers le haut / Droit / Sortie arrière" page 15

1. Cliquez sur OK.
2. L'écran de l'onglet Layout (Disposition) apparaît.
3. Cliquez sur OK.
4. L'écran Print (Impression) principal apparaît.
5. Cliquez sur OK.
6. Le document s'imprime.

Mise en GARDE!

1. Si le type et le poids du support ne sont pas correctement définis,
2. la qualité d'impression peut alors être déterminée
3. le rouleau de fusion endommagé.
4. Si les paramètres de l'imprimante diffèrent de ceux de l'ordinateur, l'impression devient alors impossible.

Un message d'erreur s'affiche.

1. Les paramètres d'impression suivants sont disponibles à titre indicatif uniquement. Avec certaines applications, il est nécessaire de définir les paramètres d'alimentation, de format et de support du papier depuis l'application elle-même (mise en page).
2. Ouvrez le fichier à imprimer.
3. Cliquez sur File (Fichier) → Print (Imprimer).

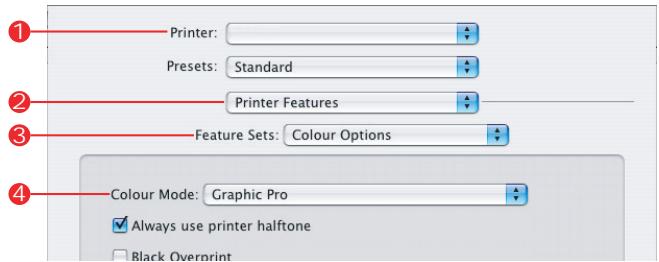

4. Ouvrez la liste déroulante sous Presets (Préréglages).

Sélectionnez Printer Option (Option d'impression).

1. Dans Media Weight (Format du support), effectuez les sélections.

Voir "Choix" à la page 13

Voir "Face vers le haut / Droit / Sortie arrêtée" à la page 15

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).

Pour déterminer si un grammage de papier est bond US ou index, vérifie l'équivalent métrique.

35 lb Bond US = 132 g/m²

35 lb Index = 64 g/m²

Pour plus d'informations, visitez www.paper-paper.com/weight.html

Le type, le grammage et le format du papier (support d'impression) déterminent :

quel bac d'alimentation peut être utilisé - quel chemin de sortie peut être utilisé - si vous pouvez utiliser ou non l'impression recto verso (duplex)

L'impression recto verso est aussi connue comme impression duplex.

Les paramètres peuvent être définis via le menu de l'imprimante ou le pilote d'imprimante.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préseance sur les paramètres du menu de l'imprimante.

Lassage des imprimantes laser. Les types de supports appropriés sont les suivants :

• Papier blanc radiant pour imprimante laser HammerMill®, bond US de 24 lb (90 g/m²) Xerox® 4024, bond US de 20 lb (75 g/m²)
• Papier pour épreuves blanc brillant 52206101 Oki®, bond US de 32 lb (120 g/m²)

• Consultez www.okiprintingsolutions.com pour obtenir les plus récentes informations sur les supports recommandés pour votre imprimante.
• Le support doit être rangé à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.
• Un support à texture épaisse peut réduire considérablement la durée de vie du tambour d'image. La qualité d'impression peut être améliorée en modifiant le réglage support sur « Ultra Heavy » (Très lourd). Cependant, la vitesse d'impression sera réduite et il ne sera pas possible d'utiliser l'unité duplex (recto verso) en option.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

• Évitez :
• d'utiliser un support humide, abîmé ou enroulé
• un support très enduit, glacé ou lisse
• du papier dont l'en-tête est fortement gaufré, du papier rugueux ou comportant des lots de grains très différents des supports perforés, déchirés ou dont les bords sont abîmés
• du papier carbone, du papier recyclé, du papier autocopiant, du papier photosensible, du papier auto-adhésif ou du papier thermique

Paramètres du pilote

Pour sélectionner un type de papier dans le pilote :

Windows : consultez la page 16

Macintosh OS 10.2 et 10.3 : consultez la page 17

Généralités

Pour déterminer si un grammage de papier est bond US ou index, vérifie l'équivalent métrique.

35 lb Bond US = 132 g/m²

35 lb Index = 64 g/m²

Pour plus d'informations, visitez www.paper-paper.com/weight.html

Le type, le grammage et le format du papier (support d'impression) déterminent :

quel bac d'alimentation peut être utilisé - quel chemin de sortie peut être utilisé - si vous pouvez utiliser ou non l'impression recto verso (duplex)

L'impression recto verso est aussi connue comme impression duplex.

Ces paramètres peuvent être définis via le menu de l'imprimante ou le pilote d'imprimante.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

L'assage des résultats sont obtenus en utilisant des supports pour les copieurs et les imprimantes laser. Les types de supports appropriés sont les suivants :

• Papier blanc radiant pour imprimante laser Hammer-Mill®, bond US de 24 lb (90 g/m²) Xerox® 4024, bond US de 20 lb (75 g/m²)
• Papier pour épreuves blanc brillant 52206101 Oki®, bond US de 32 lb (120 g/m²)

• Consultez www.okiprintingsolutions.com pour obtenir les plus récentes informations sur les supports recommandés pour votre imprimante.
• Le support doit être rangé à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.
• Un support à texture épaisse peut réduire considérablement la durée de vie du tambour d'image. La qualité d'impression peut être améliorée en modifiant le réglage support sur « Ultra Heavy » (Très lourd). Cependant, la vitesse d'impression sera réduite et il ne sera pas possible d'utiliser l'unité duplex (recto verso) en option.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

• Évitez :
• d'utiliser un support humide, abîmé ou enroulé
• un support très enduit, glacé ou lisse
• du papier dont l'en-tête est fortement gaufré, du papier rugueux ou comportant des lots de grains très différents des supports perforés, déchirés ou dont les bords sont abîmés
• du papier carbone, du papier recyclé, du papier autocopiant, du papier photosensible, du papier auto-adhésif ou du papier thermique

Paramètres du pilote

Pour sélectionner un type de papier dans le pilote :

Windows : consultez la page 16

Macintosh OS 10.2 et 10.3 : consultez la page 17

Généralités

Le type, le grammage et le format du papier (support d'impression) déterminent :

Quel bac d'alimentation peut être utilisé - quel chemin de sortie peut être utilisé - si vous pouvez utiliser ou non l'impression recto verso (duplex)

L'impression recto verso est aussi connue comme impression duplex.

Les paramètres peuvent être définis via le menu de l'imprimante ou le pilote d'imprimante.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

L'utilisation de papier très épais ou texturé

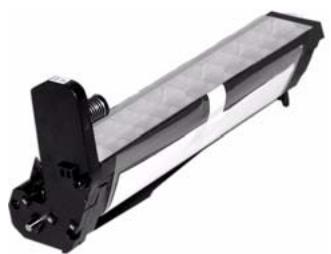

• peut compromettre la durée de vie du tambour d'impression
• La qualité d'impression peut se dégrader
• Changez le paramètre de support à 'Ultra Heavy' (Ultra épais).

Cela améliorera la qualité d'impression.

Quand vous utilisez du papier Ultra Heavy (Ultra épais)

• Le débit d'impression ralentit
• Vous ne pouvez pas imprimer en recto verso.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446 °F (230 °C) pendant 0,2 seconde.

Utilisez seulement du papier à en-tête pour les imprimantes et les copieurs couleur.

N'utilisez pas de papier trop lisse, brillant ou glacé.

N'utilisez pas du papier dont l'en-tête est fortement gaufre, du papier très rugueux ou du papier dont le grain diffère beaucoup d'une face à l'autre.

• Consultez www.okiprintingsolutions.com pour obtenir les plus récentes informations sur les supports recommandés pour votre imprimante.
• Le support doit être rangé à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.
• Un support à texture épaisse peut réduire considérablement la durée de vie du tambour d'image. La qualité d'impression peut être améliorée en modifiant le réglage support sur « Ultra Heavy » (Très lourd). Cependant, la vitesse d'impression sera réduite et il ne sera pas possible d'utiliser l'unité duplex (recto verso) en option.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

• Évitez :
• d'utiliser un support humide, abîmé ou enroulé
• un support très enduit, glacé ou lisse
• du papier dont l'en-tête est fortement gaufré, du papier rugueux ou comptant des côtés de grains très différents
• des supports perforés, découpés ou dont les bords sont abîmés
• du papier carbone, du papier recyclé, du papier autocopiant, du papier photosensible, du papier auto-adhésif ou du papier thermique

Paramètres du pilote

Pour selectionner un type de papier dans le pilote : Windows : consultez la page 16Macintosh OS 10.2 et 10.3 : consultez la pag

Bacs 1 et 2

Alimentation côté long

Face vers le bas, partie supérieure vers l'arrière de l'imprimante.

Alimentation côté court

Face vers le bas, partie supérieure vers la droite

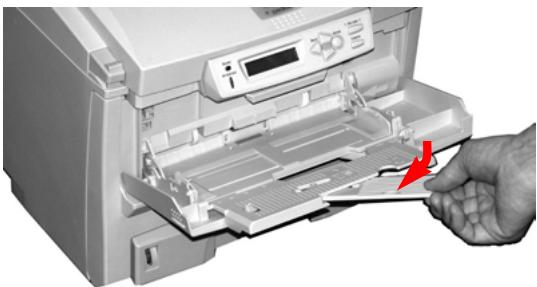

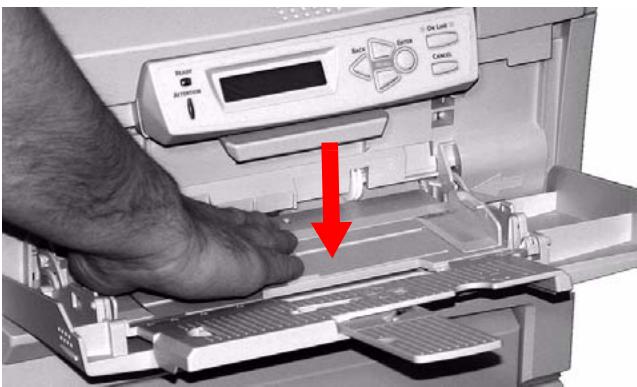

Bac multifonction (bac MF /alimentation manuelle)

Alimentation côté long

Face vers le haut, partie supérieure vers l'arrière de l'imprimante

Alimentation côté court

Face vers le haut, partie supérieure vers la droite

Généralités

Les enveloppes peuvent seulement être alimentées à partir du bac d'alimentation multifonction (MF / manuel).

Les enveloppes peuvent seulement sortir de l'imprimante face vers le haut.

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446 °F (230 °C) pendant 0,2 seconde.

1. Utilisez uniquement des enveloppes recommandées

Oki 52206301 et 52206302

Pour plus d'informations, consultez « Supports d'impression, Oki

du Guide de référence pratique ou

1. Les enveloppes doivent être stockées à plat et à l'abri de
2. l'humidité
3. la lumière du soleil
4. toute source de chaleur
5. N'utilisez pas d'enveloppe
6. avec des attaches métalliques
7. humide, abîmée, ou enroulée

Paramètres du pilote

Pour sélectionner un type de papier dans le pilote :

Windows : consultez la page 16

Macintosh OS 10.2 et 10.3 : consultez la page 17

Bacs 1 et 2

Les enveloppes ne peuvent pas être alimentées à partir des bacs 1 - 2.

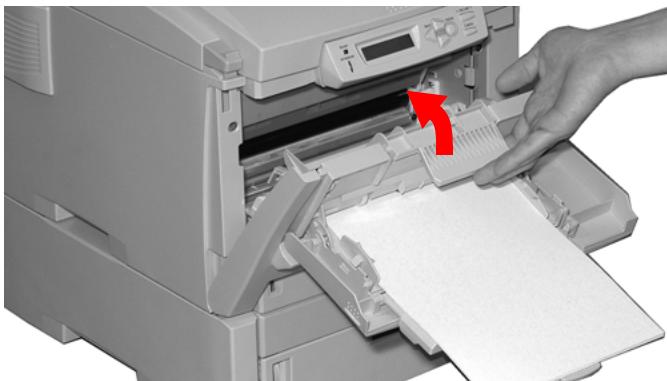

Bac multifonction (bac MF /alimentation manuelle)

Face vers le haut (rabat vers le bas), partie supérieure vers la gauche (vers l'intérieur de l'imprimante)

Sortie de papier

Si vous utilisez du support épais, des transparents, enveloppés ou étiquettes, utilisez le chemin de papier face vers le haut (passage direct).

Pour l'impression vers le haut (fente d'alimentation à passage direct), assurez-vous que le plateau de sortie arrêté est ouvert et que son support est déployé.

• Le papier est empilé dans l'ordre inverse d'impression.
• La capacité du plateau est d'environ 100 feuilles. La capacité réelle varie selon le grammage du support.

Généralités

Les étiquettes peuvent seulement être alimentées à partir du bac d'alimentation multifonction (MF / manuel).

Les étiquettes peuvent seulement sortir de l'imprimante face vers le haut.

Les étiquettes laser blanches Avery 5161 (format lecture) permettent d'obtenir des résultats optimaux avec l'imprimante.

Consultez www.okiprintingsolutions.com pour obtenir les plus récentes informations sur les supports commandés pour votre imprimante

MISE EN GARDE! Les supports doivent pouvoir résister à une température de 446 °F (230 °C) pendant 0,2 seconde.

• N'utilisez pas de support conçu pour les imprimantes laser ou les copieurs couleur. La page de support doit comporter toutes les étiquettes.
• La feuille porteuse ou la partie adhésive ne doit entrer en contact avec aucune partie de l'imprimante.

Paramètres du pilote

Pour sélectionner un type de papier dans le pilote :

Windows : consultez la page 16

Macintosh OS 10.2 et 10.3 : consultez la page 17

Bacs 1 et 2

Les étiquettes ne peuvent pas être alimentées à partir des bacs 1 - 2.

Bac multifonction (bac MF /alimentation manuelle)

Face vers le haut (côté d'impression vers le haut) Défaut = alimentation par le côté long.

Sortie de papier

Si vous utilisez du support épais, des transparents, enveloppes ou étiquettes, utilisez le chemin de papier face vers le haut (passage direct).

Pour l'impression vers le haut (fente d'alimentation à passage direct), assurez-vous que le plateau de sortie arrêté est ouvert et que son support est déployé.

• Le papier est empilé dans l'ordre inverse d'impression.
• La capacité du plateau est d'environ 100 feuilles. La capacité réelle varie selon le grammage du support.

Généralités

Les transparents peuvent seulement être alimentés à partir du bac d'alimentation multifonction (MF / manuel).

Les transparents peuvent seulement sortir de l'imprimante face vers le haut.

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446 °F (230 °C) pendant 0,2 seconde.

1. N'utilisez pas de support conçu pour les imprimantes laser ou les copieurs couleur.
2. Utilisez uniquement des transparents recommandés Oki 52205701 3M CG3720
3. Évitez d'utiliser des transparents conçus pour être utilisés avec des marqueurs. Ceux-ci peuvent fondre et endommager l'unité de fusion de l'imprimante.

Paramètres du pilote

Pour sélectionner un type de papier dans le pilote :

Windows : consultez la page 16

Macintosh OS 10.2 et 10.3 : consultez la page 17

Bacs 1 et 2

Les transparents ne peuvent pas être alimentés à partir des bacs 1-2.

Bac multifonction (bac MF /alimentation manuelle)

Face vers le haut (côté d'impression vers le haut) Défaut = alimentation par le côté long.

Sortie de papier

Si vous utilisez du support épais, des transparents, enveloppés ou étiquettes, utilisez le chemin de papier face vers le haut (passage direct).

Pour l'impression vers le haut (fente d'alimentation à passage direct), assurez-vous que le plateau de sortie arrêté est ouvert et que son support est déployé.

• Le papier est empilé dans l'ordre inverse d'impression.
• La capacité du plateau est d'environ 100 feuilles. La capacité réelle varie selon le grammage du support.

Généralités

Vous pouvez sélectionner

• le bac de papier utilisé par votre travail d'impression
• si l'imprimante vérifie si le format de papier charge dans le bac sélectionné correspond au format requis pour le document à imprimer (Paper Size Check/Vérification du format de papier)
• si l'imprimante fait automatiquement correspondre le format de papier du travail à un bac de papier (Sélection automatique)
• Si le bac de papier (Bac 1) est épuisé, votre imprimante peut automatiquement basculer à un autre bac de papier (bac MF, bac optionnel 2) comportant le même type de papier (commutation automatique).

Les paramètres pour Paper Feed (Alimentation papier) (bac de papier/Source), Paper Size (Format de papier), et Paper Weight (Grammage) interagissent entre eux. Pour plus d'informations, consultez "Format Papier, alimentation, et sortie" à la page 37.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) Print (Imprimer).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Paper/Quality (Papier/qualité).
6. Sous Tray Selection (Selection des bacs), dans Paper Source (Source support), cliquez sur la flèche pour ouvrir la liste déroulante. Effectuez les sélection.

Les CHOIX sont : Automatically select (Sélection automatique), Multi-purpose tray (Bac multifonction), Tray 1 (Bac 1), Tray 2 (Bac 2), Plain Paper (Papier ordinaire), Letterhead (En-tête), Transparency (Transparent), Labels (Étiquettes), Bond Paper (Papier bond), Recycled Paper (Papier recyclé), Card Stock (Cartonné), Rough Paper (Papier rugueux), Envelopes (Enveloppes)

Sélection automatique

L'imprimante sélectionne automatiquement la source d'alimentation du papier.

Bac multifonction / Bac 1 / Bac 2

Bac 2 s'affiche uniquement lorsque le bac à papier optionnel est installé.

Sélectionner un bac spécifique.

Par exemple :

Vous imprimez un travail sur un support spécial (papier à en-tête).

Chargez le papier dans le bac multifonctionnel.

Sélectionnez le bac multifonctionnel ici (dans le pilote) quand vous imprimez le travail.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) Print (Imprimer).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés)
5. Clique sur l'onglet Setup (Configuration).
6. Sous Source, cliquez sur la flèche pour ouvrir la liste déroulante. Effectuez les sélections.

Les choix sont : Automatically select (Sélection automatique), Multi-purpose tray (Bac multifonction), Tray 1 (Bac 1), Tray 2 (Bac 2), Plain Paper (Papier ordinaire), Letterhead (En-tête), Transparency (Transparent), Labels (Étiquettes), Bond Paper (Papier bond), Recycled Paper (Papier recyclé), Card Stock (Cartonné), Rough Paper (Papier rugieux), Envelopes (Enveloppes)

Sélection automatique

L'imprimante sélectionne automatiquement la source d'alimentation du papier.

Bac multifonction / Bac 1 / Bac 2

Bac 2 s'affiche uniquement lorsque le bac à papier optionnel est installé.

Sélectionner un bac spécifique.

Par exemple :

Vous imprimez un travail sur un support spécial (papier à en-tête).

Chargez le papier dans le bac multifonctionnel.

Sélectionnez le bac multifonctionnel ici (dans le pilote) quand vous imprimez le travail.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Source support.
4. Effectuez la sélection.

Auto (défaut)

L'imprimante sélectionne automatiquement la source d'alimentation du papier.

Bac multifonction / Bac 1 / Bac 2

Bac 2 s'affiche uniquement lorsque le bac à papier optionnel est installé.

Sélectionner un bac spécifique.

Par exemple :

Vous imprimez un travail sur un support spécial (papier à en-tête).

Chargez le papier dans le bac multifonctionnel.

Sélectionnez le bac multifonctionnel ici (dans le pilote) quand vous imprimez le travail.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).

Support : Bac 1 ou bac 2 optionnel

	Alimentation		Sortie
Format	Bac 1	Bac 2	Dessusa	Arrièreb
Lettre(8,5 x 11 po')	R, RVc	R, RV	R, RV	R, RV
Légal-14(8,5 x 14 po')	R, RV	R, RV	R, RV	R, RV
Légal-13,5(8,5 x 13,5 po')	R, RV	R, RV	R, RV	R, RV
Légal-13(8,5 x 13 po)	R, RV	R, RV	R, RV	R, RV
Executive(7,25 x 10,5 po)	R, RV	R, RV	R, RV	R, RV
(8,5 po x 13,5po')	R, RV	R, RV	R, RV	R, RV
A5(145 x 210 mm)	R, RV	R, RV	R, RV	R, RV
A6(105 x 148 mm)	R	Non utilisable	Nonutilisable	R
B5(182 x 257 mm)	R, RV	R, RV	R, RV	R, RV
Personnalisé	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R, RV	Nonutilisable

a. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (index de 98 lb, 177 g/m²). b. Utilisez la sortie arrêtée (empileuse face vers le haut) uniquement pour le papier bond US plus lourd que 47 lb (index de 98 lb, 177 g/m²). c. R = recto; RV = recto verso (impression sur deux côtes)

Alimentation manuelle

Format	Alimentation Bac MF	Sortie Arrièrea	Sortie Dessusb
Lettre 8,5 x 11 po	Oui	Oui	Oui
Légal-14 8,5 x 14 po	Oui	Oui	Oui
Légal-13,5 8,5 x 13,5 po	Oui	Oui	Oui
Légal-13 8,5 x 13 po	Oui	Oui	Oui
Executive 7,25 x 10,5 po	Oui	Oui	Oui
A4 8,5 x 13,5 po	Oui	Oui	Oui
A5 145 x 210 mm	Oui	Oui	Oui
B5 182 x 257 mm	Oui	Oui	Oui
Enveloppes COM-10	Oui	Oui	Non
Personnalisé Minimum 3,94 x 5,83 po 100 x 148 mm Maximum 8,5 x 14 po 216 x 356 mm Bannièrec	Oui	Oui	Non

a. Utilisez la sortie arrière (empileuse face vers le haut) pour l'impression sur des supports plus épais, des transparents, des enveloppes et des étiquettes. b. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (index de 98 lb, 177 g/m²). c. Spécifications pour les bannières :

Longueur : jusqu'à 47 po (1,2 m)

Plage de largeurs = 8,25 po à 8,50 po (210 mm à 215,9 mm)

Plage de grammages = bond US de 28 lb à 34 lb (105g/m² à 128 g/m²)

Chemin = sortie arrêt (empileuse face vers le haut) uniquement

Alimentez une feuille à la fois.

Généralités

Use Tray 1 for regular paper (standard sizes, standard weights). Si le bac de papier (Bac 1) est épisé, votre imprimante peut automatiquement BASCULAR à un autre bac de papier (bac MF, bac optionnel 2) compteant le même type de papier. C'est ce qu'on appelle la Commutation automatique. Consultez "Auto Switching (Selection automatique)" à la page 52.

• Capacité

300 feuilles (supports de 20 lb [75g / m^2])

• Chargement

Côté d'impression vers le haut, partie supérieure dans l'imprimante

Consultez Chargement des supports, "Bacs 1 et 2" à la page 65.

Sortie

sortie par le haut (empileuse face vers le bas), meilleur pour un usage général

sortie arrière (empileuse face vers le haut)

Consultez "Formats du papier et Sortie" à la page 41 recto verso (imprimer sur les deux côtés), avec restrictions

Consultez "Restrictions recto verso" à la page 40

Sélectionnez dans le pilote

Consultez Bacs à papier, "Sélectionnez dans le pilote" à la page 34.

Vous pouvez imprimer en recto verso

du papier des grammages jusqu'à

28 Ib. Bond US

105 g/m², 58 lb. Index

Vous ne pouvez pas imprimer en recto verso

• étiquettes
• enveloppes
• transparents des grammes de plus de

28 Ib. Bond US

105 g/m² metric, 58 lb. Index

Formats du papier et sortie

	Alimentation		Sortie
Format	Bac 1	Bac 2	Dessusa	Arrièreb
Lettre(8,5 x 11 po')	R, RVc	R, RV	R, RV	R, RV
Légal-14(8,5 x 14 po')	R, RV	R, RV	R, RV	R, RV
Légal-13,5(8,5 x 13,5 po')	R, RV	R, RV	R, RV	R, RV
Légal-13(8,5 x 13 po)	R, RV	R, RV	R, RV	R, RV
Executive(7,25 x 10,5 po)	R, RV	R, RV	R, RV	R, RV
(8,5 po x 13,5po')	R, RV	R, RV	R, RV	R, RV
A5(145 x 210 mm)	R, RV	R, RV	R, RV	R, RV
A6(105 x 148 mm)	R	Non utilisable	Nonutilisable	R
B5(182 x 257 mm)	R, RV	R, RV	R, RV	R, RV
Personalisé	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R, RV	Nonutilisable

a. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (indice de 98 lb, 177g/m²). b. Utilisez la sortie arrêtée (empileuse face vers le haut) uniquement pour le papier bond US plus lourd que 47 lb (indice de 98 lb, 177 g/m²). c. R = recto; RV = recto verso (impression sur deux côtes)

Généralités

Use Tray 1 for regular paper (standard sizes, standard weights). Si le bac de papier (Bac 1) est épisé, votre imprimante peut automatiquement BASCULAR à un autre bac de papier (bac MF, bac optionnel 2) compteant le même type de papier. C'est ce qu'on appelle la Commutation automatique. Consultez "Auto Switching (Selection automatique)" à la page 52.

• Capacité

530 feuilles (supports de 20 lb [75g / m^2] )

• Chargement

Côté d'impression vers le haut, partie supérieure dans l'imprimante

Consultez Chargement des supports, "Bacs 1 et 2" à la page 65.

Sortie

sortie par le haut (empileuse face vers le bas), meilleur pour un usage général

sortie arrière (empileuse face vers le haut)

Consultez "Formats du papier et Sortie" à la page 44 recto verso (imprimer sur les deux côtés), avec restrictions

Consultez "Restrictions recto verso" à la page 43

Sélectionnez dans le pilote

Consultez Bacs à papier, "Sélectionnez dans le pilote" à la page 34.

Vous pouvez imprimer en recto verso

du papier des grammages jusqu'à

28 Ib. Bond US

105 g/m², 58 lb. Index

Vous ne pouvez pas imprimer en recto verso

• étiquettes
• enveloppes
• transparents des grammages de plus de

28 Ib. Bond US

105 g/m² metric, 58 lb. Index

Formats du papier et sortie

	Alimentation		Sortie
Format	Bac 1	Bac 2	Dessusa	Arrièreb
Lettre(8,5 x 11 po')	R, RVc	R, RV	R, RV	R, RV
Légal-14(8,5 x 14 po')	R, RV	R, RV	R, RV	R, RV
Légal-13,5(8,5 x 13,5 po')	R, RV	R, RV	R, RV	R, RV
Légal-13(8,5 x 13 po)	R, RV	R, RV	R, RV	R, RV
Executive(7,25 x 10,5 po)	R, RV	R, RV	R, RV	R, RV
(8,5 po x 13,5po')	R, RV	R, RV	R, RV	R, RV
A5(145 x 210 mm)	R, RV	R, RV	R, RV	R, RV
A6(105 x 148 mm)	R	Non utilisable	Nonutilisable	R
B5(182 x 257 mm)	R, RV	R, RV	R, RV	R, RV
Personalisé	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R :min. =3,94 x 5,83 po[100 x 148 mm]RV :min. =5,8 x 8¼ po[148 x 210 mm]R, RV :max.=8,5 x 14 po[215,9 x 355,6mm]	R, RV	Nonutilisable

a. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (indice de 98 lb, 177g/m²). b. Utilisez la sortie arrêtée (empileuse face vers le haut) uniquement pour le papier bond US plus lourd que 47 lb (indice de 98 lb, 177 g/m²). c. R = recto; RV = recto verso (impression sur deux côtes)

Généralités

Ce bac est aussi appelé le bac d'alimentation manuel.

Utilisez le bac multifonction (Bac MF) pour l'impression sur des supports cartonnés, des étiquettes, des enveloppes et des transparents.

Si le bac de papier (Bac 1) est épuisé, votre imprimante peut automatiquement BASCULAR à un autre bac de papier (bac MF, bac optionnel 2) comportant le même type de papier. C'est ce qu'on appelle la Commutation automatique. Consultez "Auto Switching (Sélection automatique)" à la page 52.

Capacité

Une pile de support ayant une hauteur d'environ 3/8 po (10 mm)

environ 10 enveloppes

environ 50 transparents

• Chargement

Côté d'impression vers le haut, partie supérieure dans l'imprimante

Consultez Chargement des supports, "Bac multifonction (MF)" à la page 68.

Sortie

sortie arrêtée (empileuse face vers le haut), meilleure pour un usage général

sortie par le haut (empileuse face vers le bas), avec restrictions

Consultez "Formats du papier et Sortie" à la page 47

recto verso (imprimer sur les deux côtés), avec restrictions

Consultez "Restrictions recto verso" à la page 46

Sélectionnez dans le pilote

Consultez Bacs à papier, "Sélectionnez dans le pilote" à la page 34.

Vous pouvez imprimer en recto verso

du papier des grammages jusqu'à

28 Ib. Bond US

105 g/m², 58 lb. Index

Vous ne pouvez pas imprimer en recto verso

• étiquettes
• enveloppes
• transparents des grammes de plus de

28 Ib. Bond US

105 g/m² metric, 58 lb. Index

Formats du papier et sortie

Format	Alimentation Bac MF	Sortie Arrièrea	Sortie Dessusb
Lettre 8,5 x 11 po	Oui	Oui	Oui
Légal-14 8,5 x 14 po	Oui	Oui	Oui
Légal-13,5 8,5 x 13,5 po	Oui	Oui	Oui
Légal-13 8,5 x 13 po	Oui	Oui	Oui
Executive 7,25 x 10,5 po	Oui	Oui	Oui
A4 8,5 x 13,5 po	Oui	Oui	Oui
A5 145 x 210 mm	Oui	Oui	Oui
B5 182 x 257 mm	Oui	Oui	Oui
Enveloppes COM-10	Oui	Oui	Non
Personalisé Minimum 3,94 x 5,83 po 100 x 148 mm Maximum 8,5 x 14 po 216 x 356 mm Bannièrec	Oui	Oui	Non

a. Utilisez la sortie arrière (empileuse face vers le haut) pour l'impression sur des supports plus épais, des transparents, des enveloppes et des étiquettes. b. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (indice de 98 lb, 177 g/m²). c. Spécifications pour les bannières :

• Longueur : jusqu'à 47 po (1,2 m)
• Plage de largeurs = 8,25 po à 8,50 po (210 mm à 215,9 mm)
• Plage de grammages = bond US de 28 lb à 34 lb (105g/m² à 128 g/m²)
• Chemin = sortie arrêt (empileuse face vers le haut) uniquement
• Alimentez une feuille à la fois.

Généralités

Votre imprimante fait automatiquement correspondre le format de papier du travail à un bac de papier (1-2 et alimentation manuelle [bac multifonction]).

Le format papier pour l'alimentation manuelle (bac multifonction) doit être défini au moyen du panneau de l'opérateur pour que la sélection du bac automatique fonctionne.

Pour plus d'informations,

Windows, PostScript : consultez la page 49

Windows, PCL : consultez la page 50

Macintosh OS 9.x : consultez la page 51

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 51

Pour plus d'informations, consultez "Généralités" à la page 48.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Layout (Disposition).
6. Suivant :

Windows 98/Me : Dans Settings (Paramètres), à côté de Paper Source (Source du papier), cliquez sur Automatically Select ( Sélection automatique).

Windows NT : Dans Avancé, à côté de Source du papier, cliquez sur Sélection automatique.

Windows XP/2000 : Dans Paper Quality (Qualité de Papier

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 48.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Dans Setup (Configuration), sous Media (Support), à côté de Source, cliquez sur Automatically Select (Sélection automatique).
6. Effectuez tout autre changement.
7. Cliquez sur OK.
8. L'écran Print (Impression) principal apparait.
9. Effectuez tout autre changement.
10. Cliquez sur OK.
11. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 48.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans General Controls (Commandes générales), sous Paper Feed Tray (Bac d'alimentation), Sélectionnez Automatic Selection (Sélection automatique).

Pour plus d'informations, consultez "Généralités" à la page 48.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans le panneau Paper Feed (Alimentation papier), Sélectionnez All Pages (Toutes les pages).
4. Sélectionnez Automatic Selection (Sélectionner automatique).

Généralités

Quand un bac de papier est vide, l'imprimante bascule automatiquement au prochain bac de papier disponible

• si plusieurs bacs sont installés et
• AUTO TRAY SWITCH (SELECTION AUTOMATIQUE DU BAC) est réglé sur ON.

Ce paramètre se trouve dans le sous-menu Tray Configuration (Configuration du bac) des menus de haut niveau.

Consultez "Printer Menu (Menu de l'imprimante)" à la page 53.

Si vous utilisez le bac multifonction, vous devez définir un format de papier pour le bac MP au moyen du panneau de commande. Consultez "Modifications des options de menu" à la page 97.

Dans le menu, si "Media Type" (Type de support) est réglé sur une option autre que "Regular Paper" (Papier ordinaire), sélectionnez un bac spécifique. Vous ne pouvez pas utiliser Automatic Selection (Sélection automatique).

Si le bac de papier (Bac 1) est épuisé, votre imprimante peut automatiquement BASCULAR à un autre bac de papier (bac MF, bac optionnel 2) comportant le même type de papier. C'est ce qu'on appelle la Commutation automatique.

Cette fonction est activée via le menu de l'imprimante ou le pilote de l'imprimante.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations,

Printer Menu (Menu de l'imprimante) : consultez la page 53

Windows, PostScript : consultez la page 54

Windows, PCL : consultez la page 55

Macintosh OS 9.x : consultez la page 56

Macintosh OS 10.1 & 10.2 : consultez la page 56

Macintosh OS 10.3 : consultez la page 56

Cette fonction est activée dans le Menu Impression.

Défaut = ON (Activé).

Pour modifier le paramètre,

1. Appuyez à plusieurs reprises sur MENU + jusqu'à ce que l'élément de menu suivant s'affiche.

PRINT MENU (MENU IMPRESSION) AUTO TRAY SWITCH (COMMUTATION AUTO BAC)

1. Appuyez sur Enter (Entrée).
2. Appuyez sur MENU + et/ou MENU - le nombre de fois nécessaire pour afficher le paramètre souhaité (ON ou OFF).
3. Appuyez sur Enter (Entrée) pour sélectionner le nouveau paramètre.
4. Appuyez sur ON LINE pour quitter le menu et remettre l'imprimante en mode veille.

Pour plus d'informations, consultez "Généralités" à la page 52.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Layout (Disposition).
6. Cliquez sur Avancé.
7. Sous Document Options (Options du document), Printer Features (Caractéristiques de l'imprimante), à côté de Tray Switch (Commutation de bac), Sélectionner ON (OUI).
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran Print (Impression) principal apparait.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 52.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Setup (Configuration).
6. Cliquez sur Paper Feed Options (Options d'alimentation).
7. Dans Media Check (Vérification de support), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet Setup (Configuration) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 52.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans General Controls (Commandes générales), sous Paper Feed Tray (Bac d'alimentation), Sélectionnez Automatic Selection (Sélection automatique).

Pour plus d'informations, consultez "Généralités" à la page 52.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans le panneau Paper Feed (Alimentation papier), Sélectionnez All Pages (Toutes les pages).
4. Sélectionnez Automatic Selection (Sélectionner automatiquement.

Pour plus d'informations, consultez "Généralités" à la page 52.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).

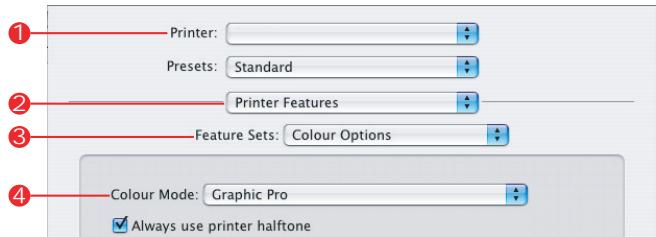

3. Ouvrez la liste déroulante sous Presets (Préréglages). Sélectionnez Printer Option (Option d'imprimante).
4. Dans Auto tray switch (Sélection automatique), effectuez la sélection.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Imprimer.

Généralités

Si la fonction Paper Size Check (Vérification de format papier) est activée, l'imprimante vérifie si le format papier chargé dans le bac sélectionné correspond au format requis pour le document à imprimer.

Pour plus d'informations,

Windows, PostScript : consultez la page 58

Windows, PCL : consultez la page 59

Manuel : consultez la page 60

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Layout (Disposition).
6. Cliquez sur Avancé.
7. Sous Document Options (Options du document), Printer Features (Caractéristiques de l'imprimante), cliquez sur Media Check (Contrôle de matière).
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran de l'onglet Layout (Disposition) apparaît.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. L'écran Print (Impression) principal apparait.
14. Effectuez tout autre changement.
15. Cliquez sur OK.
16. Le document s'imprime.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Setup (Configuration).
6. Cliquez sur Paper Feed Options (Options d'alimentation).
7. Dans Media Check (Contrôle de media), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
8. Cliquez sur OK.
9. L'écran de l'onglet Setup (Configuration) apparaît.
10. Cliquez sur OK.
11. L'écran Print (Impression) principal apparaît.
12. Cliquez sur OK.
13. Le document s'imprime.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Option d'imprimante.
4. Dans Paper size check (Vérification format PAP), effectuez la sélection.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).

Mise en GARDE!

Ne pas ouvrir ou fermer la sortie arrière du papier durante l'impression.

Si vous le faites, cela pourrait causer un bourrage de papier.

Si vous utilisez du support épais, des transparents, enveloppes ou étiquettes, utilisez le chemin de papier face vers le haut (sortie arrière, passage direct).

• Capacité

jusqu'à 250 feuilles de papier standard

20-Ib. Bond US

42 lb. Index, 75 g/m² metric

• Grammage du papier

jusqu'à

47 Ib. Bond US

98 lb. Index, 176 g/m² metric

• Séquence d'impression

Les pages sont imprimées selon l'ordre de lecture

Page 1 en premier ; dernière page sur le dessus de la pile, face vers le bas

Mise en GARDE!

Ne pas ouvrir ou fermer la sortie arrière du papier durante l'impression.

Si vous le faites, cela pourrait causer un bourrage de papier.

Si vous utilisez du support épais, des transparents, enveloppes ou étiquettes, utilisez le chemin de papier face vers le haut (sortie arrière, passage direct).

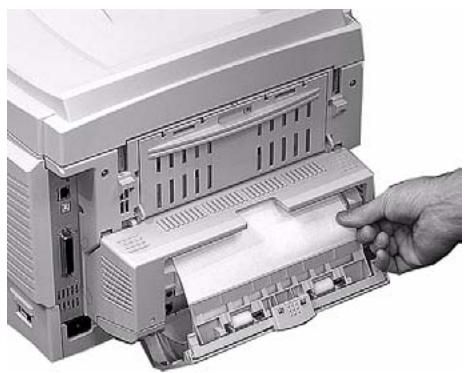

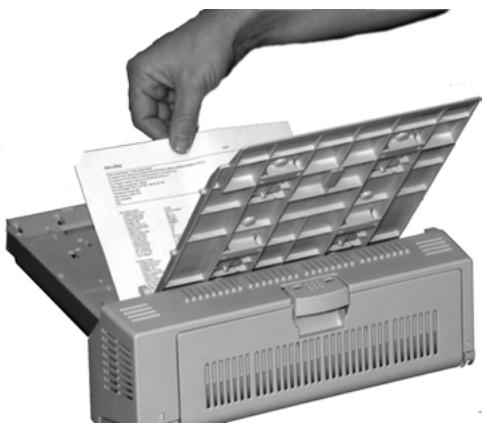

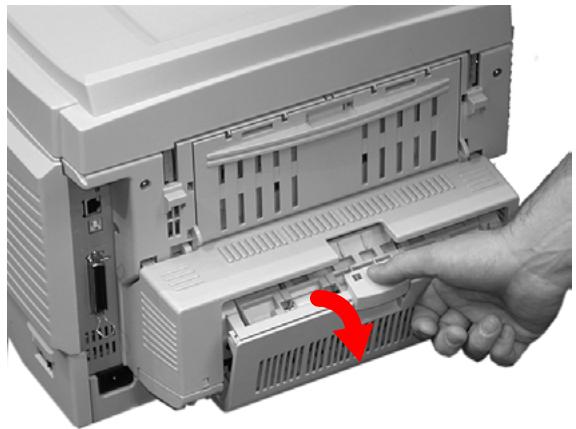

Ouvrez l'empileuse face vers le haut située à l'arrière de l'imprimante. Sortez la rallonge.

Quand l'empileuse face vers le haut est ouverte, le papier sort via ce chemin, peu importe les paramètres du pilote.

Capacité

jusqu'à 100 feuilles de papier standard

20 Ib. Bond US

42 lb. Index, 75 g/m²

• Grammage du papier

Utilisez toujours cette empileuse ainsi que le bac multifonction pour les supports plus lourds que le papier bond US de 47 lb (index de 98 lb, 176 g/m²).

jusqu'à 54 lb. Bond US 113 lb. Index 203 g/m² metric

• Séquence d'impression

Les pages sont imprimées face d'impression vers le haut.

Pour les documents comptant plusieurs pages,

Sélectionnez "L'impression en ordre inversé" dans la boîte de dialogue Imprimer [File (Fichier) → Print (Imprimer)].

Cela met la pile imprimée dans le bon ordre

Généralités

Cette unité recto verso permet l'impression sur les deux faces de la page.

Consultez "Impression duplex (recto verso)" à la page 276.

Bacs 1 et 2

Lorsque le deuxième bac à papier optionnel est installé :

• Si vous imprimez à partir du premier bac (celui du haut), vous pouvez sortir le deuxième bac à papier (celui du bas) et charger des supports dans ce dernier au cours de l'impression.
• Si vous imprimez à partir du deuxième bac (celui du bas), ne sortez pas le premier bac à papier (celui du haut) au cours de l'impression, au risque de causeur un bourrage.
• Sortez le bac à papier de l'imprimante.

1. Ventilez le papier à charger sur les bords (1) et au centre (2), puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).

1. Chargez le papier face vers le bas, en s'assurant que la butée arrière (1) et les guides papier (2) sont ajustés au format du papier.

Chargez le papier à en-tête face d'impression vers le bas, avec le bord supérieur orienté vers l'avant de l'imprimante.

4. Remettez le bac à papier en place.

Pour éviter les bourrages papier :

• Ne laissez aucun espace entre le support, les guides papier et la butée arrière.
• Ne remplissez pas trop le bac à papier. La capacité du bac à papier dépend du type de support utilisé.
• Ne chargez pas de support endommagé.
• Ne chargez pas des documents de types et de formats différents en même temps.
• Ne sortez pas le bac à papier au cours de l'impression (à l'exception du deuxième bac, tel que décrit ci-dessus).

Bac multifonction (MF)

Le bac multifonction peut contenir une pile de supports d'environ 3/8 po (10 mm) de hauteur, ce qui correspond à environ 10 enveloppes ou 50 transparents.

N'utilisez pas de pile ayant une hauteur supérieure à 3/8 po (10 mm).

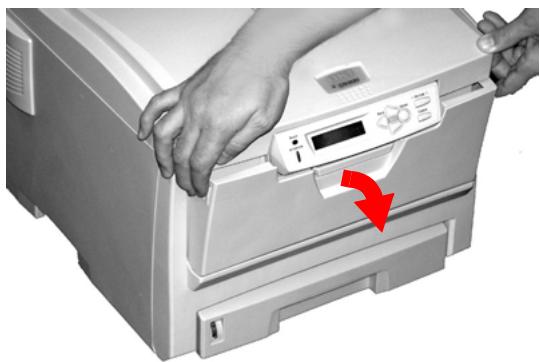

1. Ouvrez le bac multifonction.

2. Appuyez sur le plateau.

1. Chargez le support et régalez les guides papier (1) au format de support utilisé.

Papier à en-tête

Impression recto

Chargez le côté imprimé vers le haut et le bord supérieur dans l'imprimante.

Impression duplex (recto verso)

Chargez le côté imprimé vers le bas et le bord inférieur dans l'imprimante (L'unité duplex recto verso doit être installée).

Enveloppes

Chargez le côté d'impression vers le haut (volet face vers le bas), le bord supérieur vers la gauche et le côté couvert dans l'imprimante. N'utilisez pas d'enveloppes pour l'impression recto verso.

1. Appuyez sur le levier de verrouillage bleu (1) vers la pile de support pour soulever le plateau et le placer en position d'alimentation.

Durée de vie

Consultez "Spécifications" à la page 128.

Toner

Noir 43324420

Cyan 43324419

Magenta 43324418

Jaune 43324417

Tambour d'impression

Noir 43381720

Cyan 43381719

Magenta 43381718

Jaune 43381717

Unité de fusion

120V 43363201

230V 43363202

Courroie de transfert

Courroie de transfert 43363401

REPLACE TONER (INSTALLER NOUVEAU TONER)

nnn : ZZZZ toner empty (Toner ZZZZ vide)

nnn: ZZZZ=

410JAUNE 411MAGENTA 412: CYAN 413NOIR

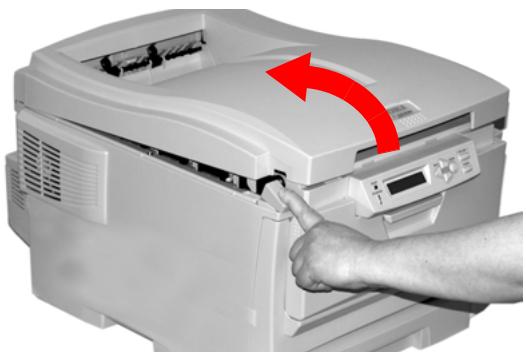

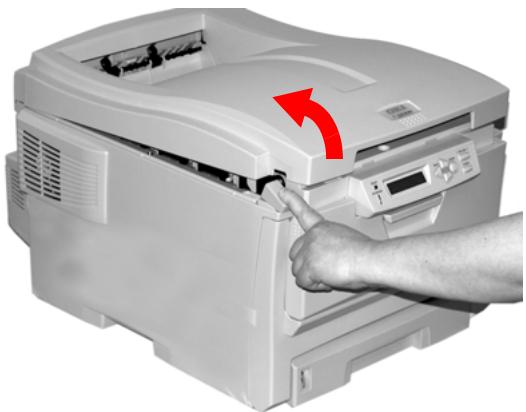

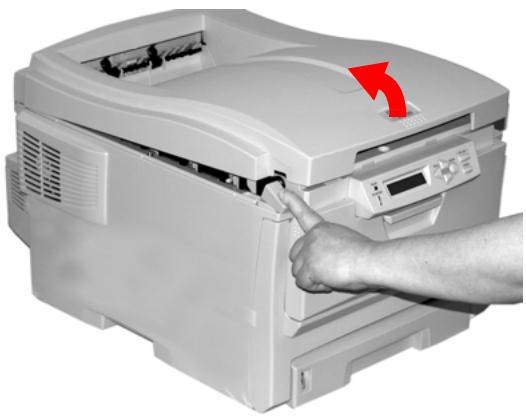

1. Appuyez sur le bouton d'ouverture. Ouvrez complètement le capot.

Avertissement!

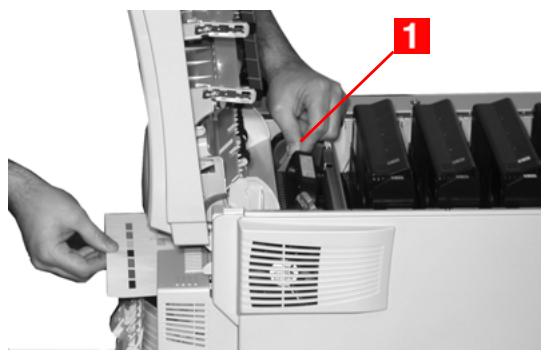

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touche pas.

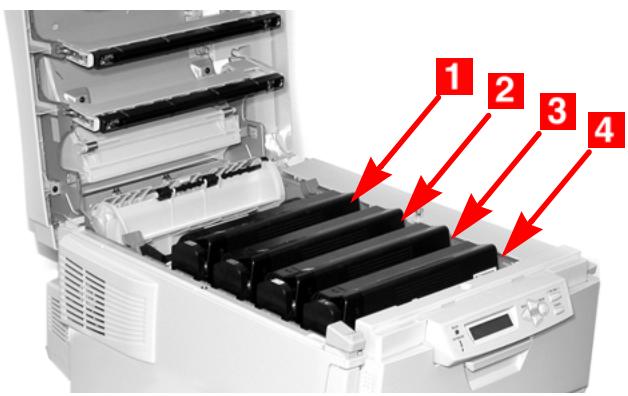

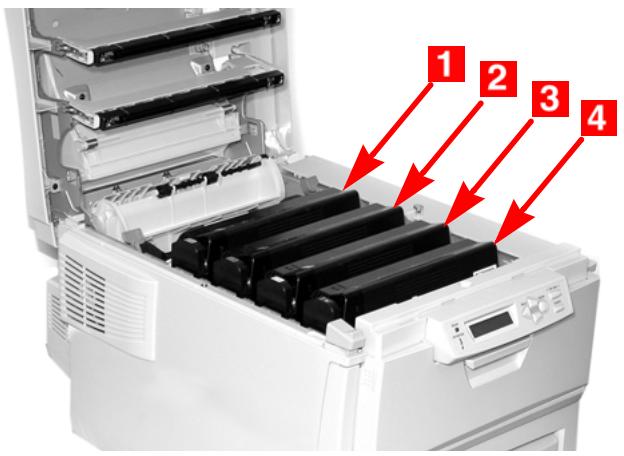

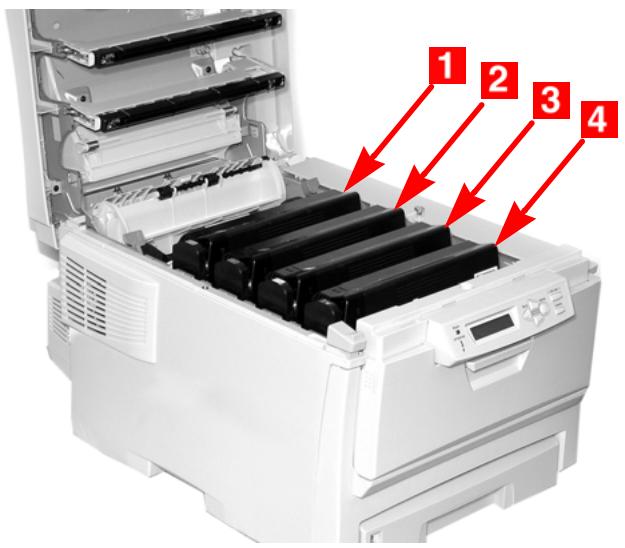

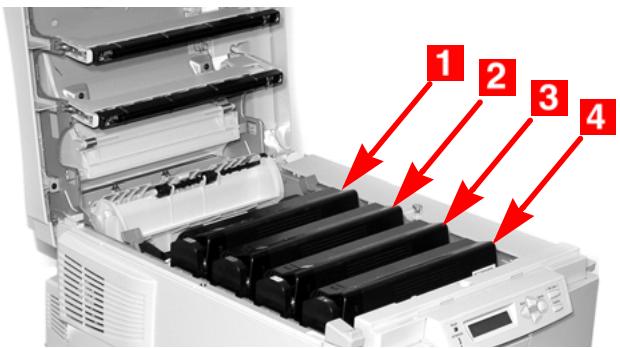

1. Notez la position des quatre cartouches de toner : cyan (1), magenta (2), jaune (3) et noir (4) :

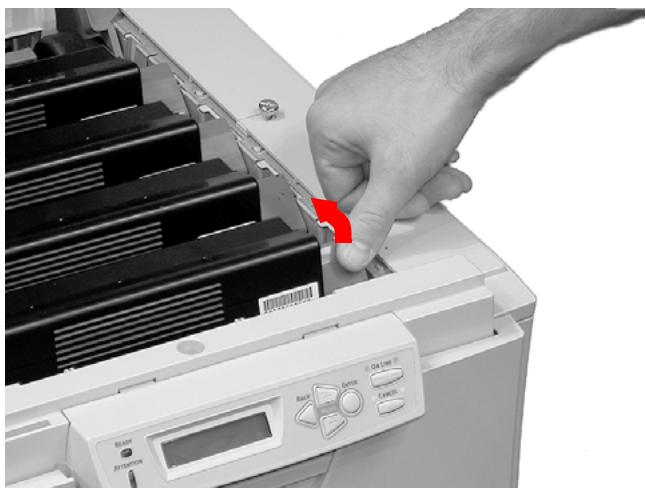

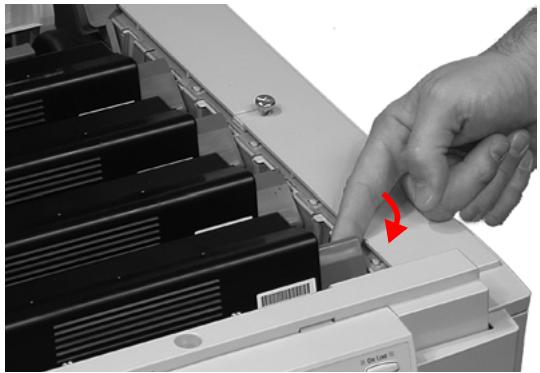

1. De la cartouche de toner couleur à replacer, actionnez le levier de déverrouillage en le tirant vers l'avant de l'imprimante.

Remplacement de la cartouche de toner noir présentée.

1. Soulevez l'extrémité droite de la cartouche. Puis tirez la cartouche vers la droite en dégageant l'extrémité gauche. Sortez la cartouche de toner et mettez-la au rebut conformément aux réglementations locales.

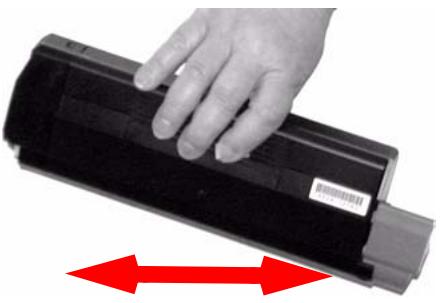

1. Sortez la cartouche neuve de son emballage. Secouez-la délicatement de gauche à droite pour répartir le toner.

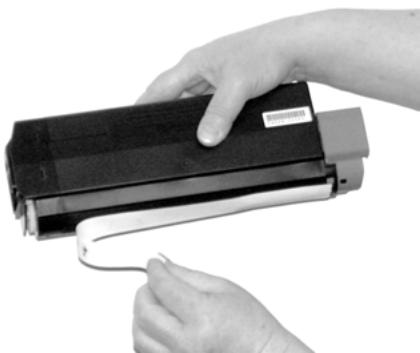

1. Retirez le ruban adhésif de l'extérieur de la cartouche.

Mise en GARDE!

Ne touchez pas au levier de dégagement de la cartouche avant de l'avoir installée dans le tambour d'image. Au risque d'ouvrir la fente de distribution et de renverser du toner.

1. Tout en maintenant la cartouche par son centre avec son levier de dégagement vers la droite. Insérez l'extrémité gauche de la cartouche dans le tambour d'impression. L'appuyant sur le ressort du tambour d'image.

1. Insérez l'autre extrémité de la cartouche dans le tambour d'image. Verrouillez-la en place. En poussant le levier de verrouillage coloré vers l'arrière.

Important!

Le levier devrait se déplacer facilement.

Si une résistance est sentie, ARRETEZ!

Appuyez sur la cartouche de toner pour bien la fixer en place dans le tambour d'image. Puis appuyez de nouveau sur le levier.

Pour éviter de gaspiller du toner, NE TOUCHEZ PAS au levier de dégagement de la cartouche avant de l'avoir installée dans le tambour d'image.

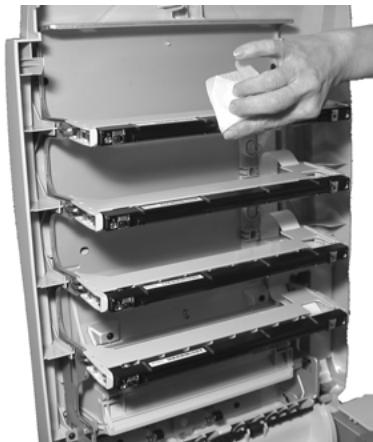

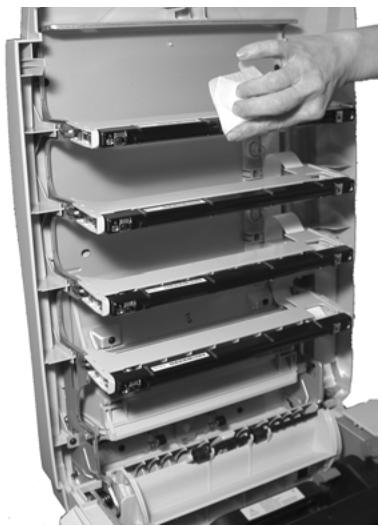

1. Essuyez doucement la surface des DEL avec du produit nettoyant pour lentille de DEL ou un mouchoir à papier doux.

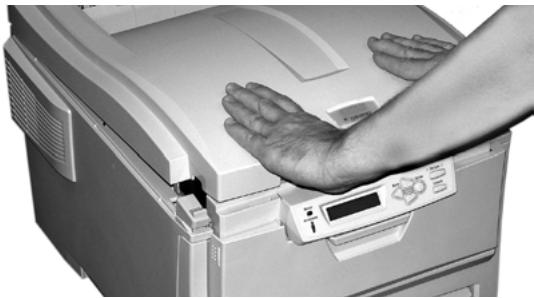

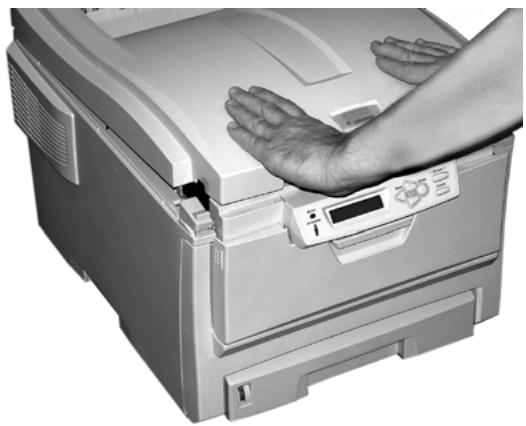

1. Fermez le capot supérieur.

nnn : Durée du tambour ZZZZ

La cartouche de toner doit être remplacée en même temps que le tambour d'impression. La durée utile de la cartouche est réduite car le toner est utilisé pour le chargement du tambour.

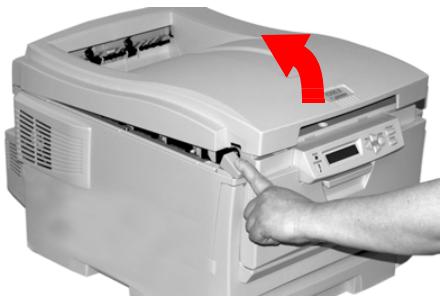

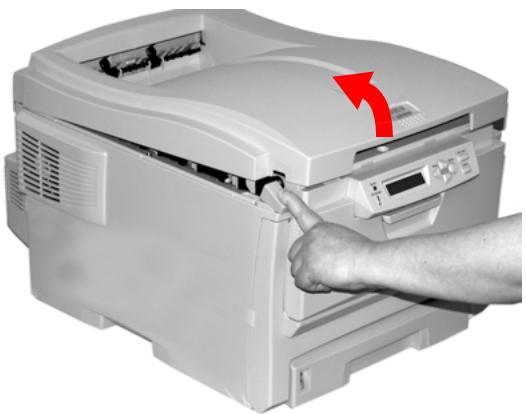

1. Appuyez sur le bouton d'ouverture. Ouvrez complètement le capot.

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touche pas.

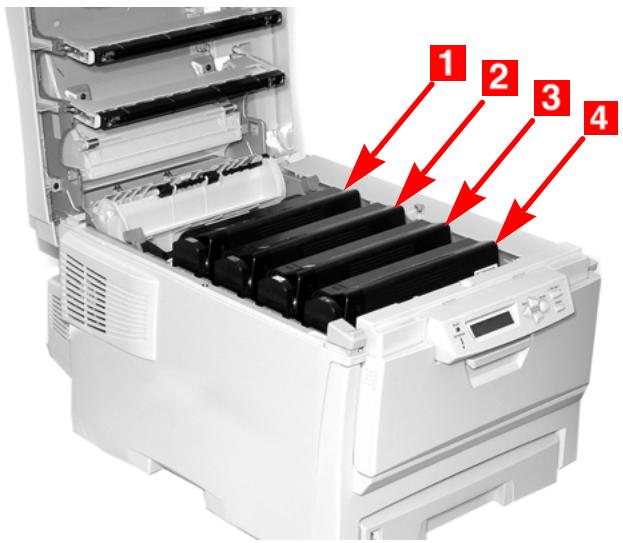

1. Notez la position des quatre cartouches de toner : cyan (1), magenta (2), jaune (3) et noir (4) :

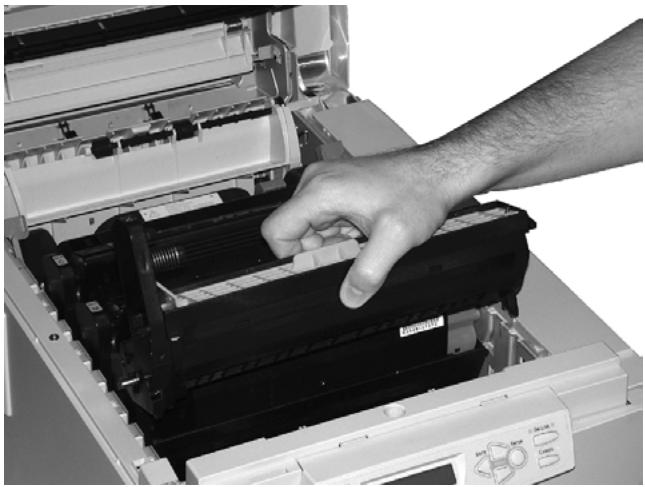

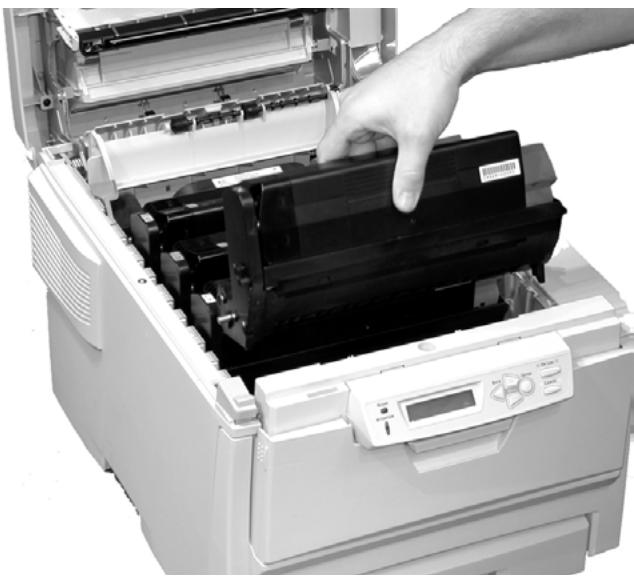

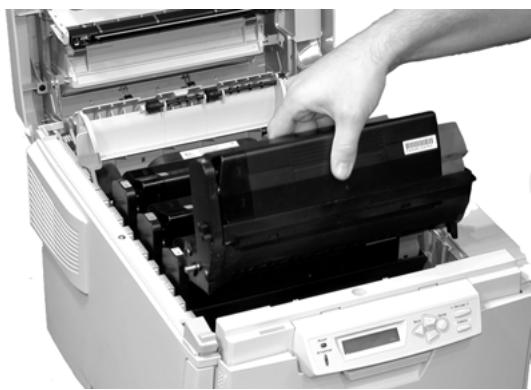

1. Sortez le tambour d'image, ainsi que sa cartouche de toner, de l'imprimante. Mettez au rebut le tambour d'image usé conformément aux réglementations locales.

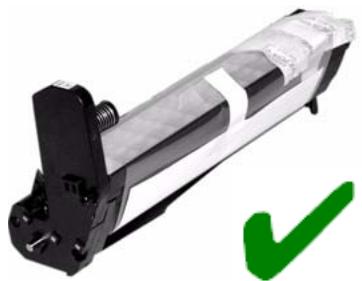

1. Sortez la nouvelle cartouche de tambour d'image de son emballage.

Mise en GARDE!

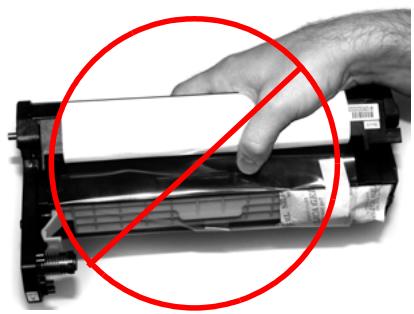

Manutention du tambour d'image. Le tambour d'image contient du toner. Pour éviter de renverser le toner, maintenez le tambour d'image orienté vers le haut.

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière.

• Ne la touchez pas la surface verte
• Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.
• Ne l'exposez pas à l'éclairage ambiant plus de 5 minutes.
• S'il s'avere nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protégger de la lumière.

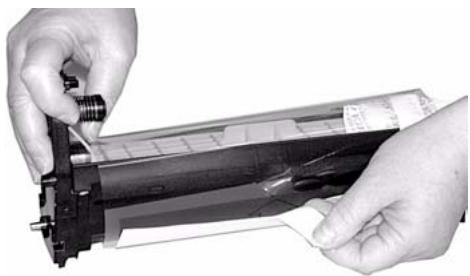

• Saisissez l'onglet de ruban blanc et retirez le ruban.

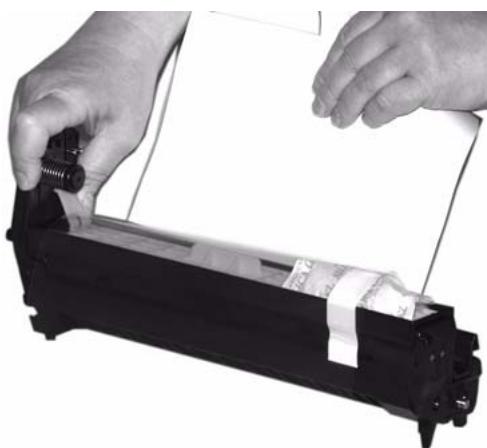

1. Retirez la feuille de papier.

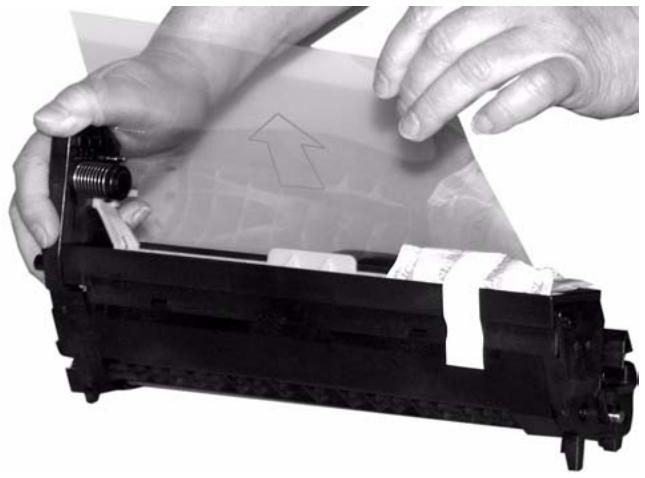

1. Puis la pellicule transparente en plastique.

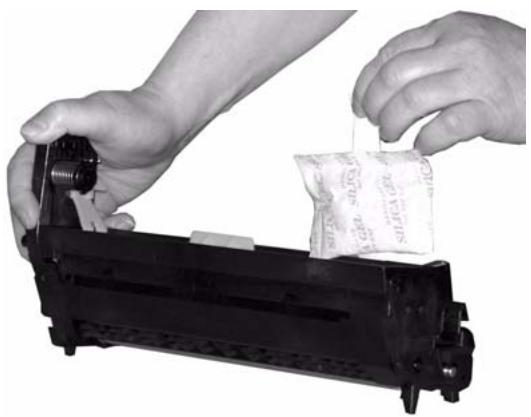

1. Retirez le paquet de gel de silice, le cas échéant.

1. Installez le tambour d'image dans l'imprimante.

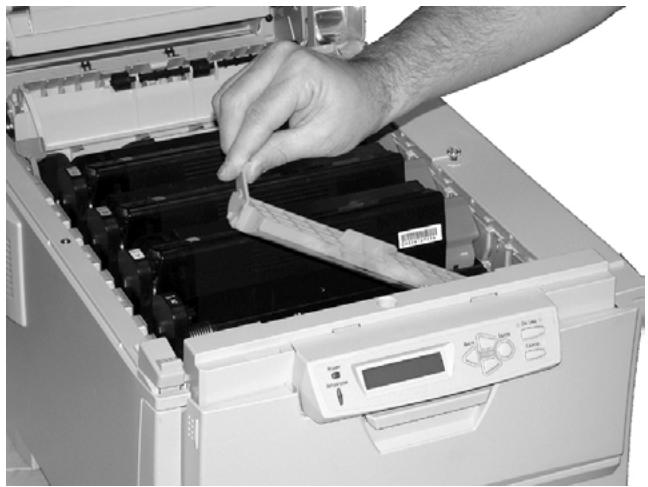

1. Retirez le dispositif d'étanchéité orange du tambour d'image.

1. Installez la cartouche de toner dans le tambour d'image. Consultez "Remplacez la cartouche de toner" à la page 73.

1. Essuyez doucement la surface des DEL avec du produit nettoyant pour lentille de DEL ou un mouchoir à papier doux.

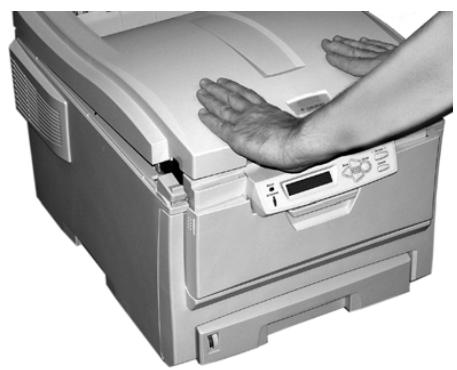

1. Fermez le capot supérieur.

354 : Durée du four (Fuser Life)

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.

Soyez vigilant pendant la manipulation de l'unité de fusion. Saisissez-là uniquement par sa poignée qui peut être tiède au toucher.

En cas de doute, éteignez l'imprimante et laissez refroidir l'unité de fusion pendant au moins 10 minutes avant d'ouvrir le capot.

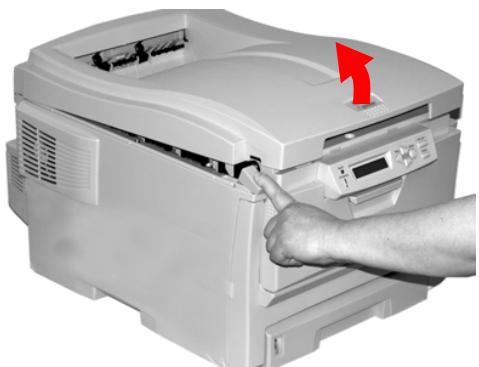

1. Appuyez sur le bouton d'ouverture. Ouvrez complètement le capot.

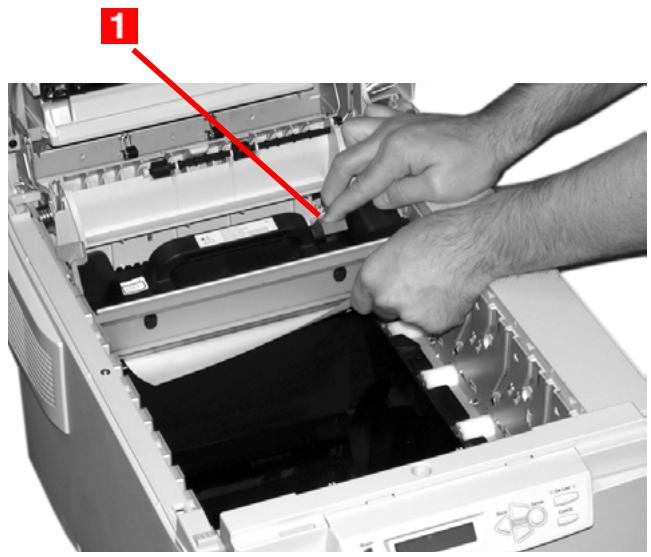

1. Tirez les deux leviers de verrouillage bleus de l'unité de fusion (1) vers l'avant de l'imprimante.

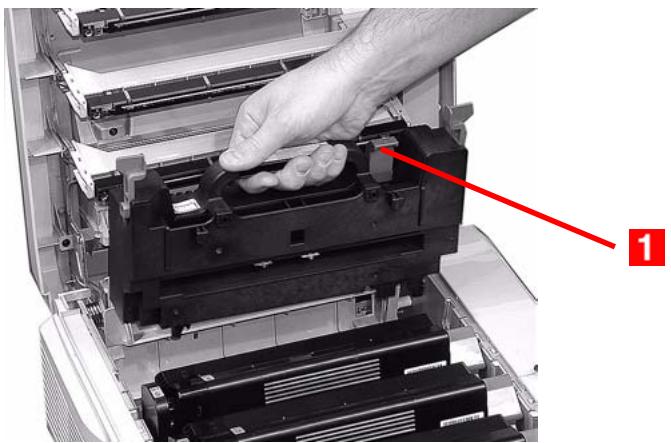

1. Tout en maintenant l'unité de fusion par sa poignée. Sortez l'unité de fusion de l'imprimante. Si l'unité de fusion est chaude, placez-la sur une surface plane qui ne peut être endommagée par la chaleur. Après avoir laissé l'unité de fusion usée refroidir, mettez-la au rebut.

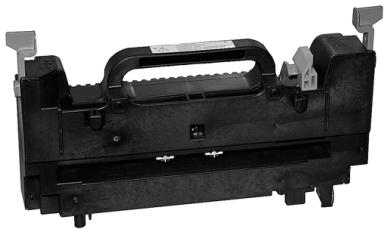

1. Déballez l'unité de fusion neue. Retirez tout ruban adhésif.

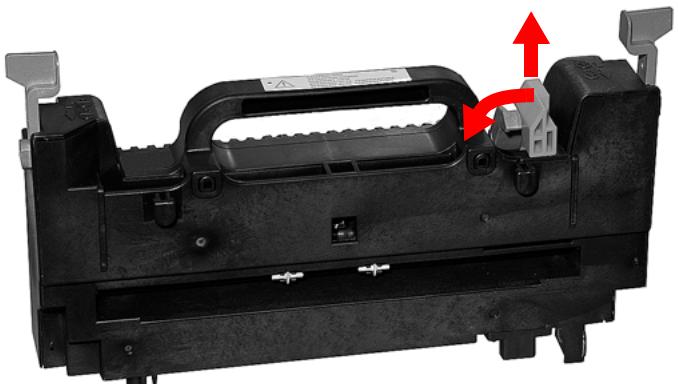

2. Poussez vers la gauche le levier de transport orange pour déverrouiller l'unité de fusion. Un clic se fait entendre. Retirez-le.

1. Tout en maintenant l'unité de fusion neuve par sa poignée. Avec le levier de dégagement de pression de l'unité de fusion (1) à droite. Insérez l'unité de fusion dans l'imprimante.

1. Poussez les deux leviers de verrouillage bleu (1) vers l'arrière de l'imprimante pour verrouiller la nouvelle unité de fusion en place.

1. Fermez le capot supérieur.

L'unité de courroie de transfert est située sous les quatre tambours d'image.

1. Appuyez sur le bouton d'ouverture. Ouvrez complètement le capot.

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touche pas.

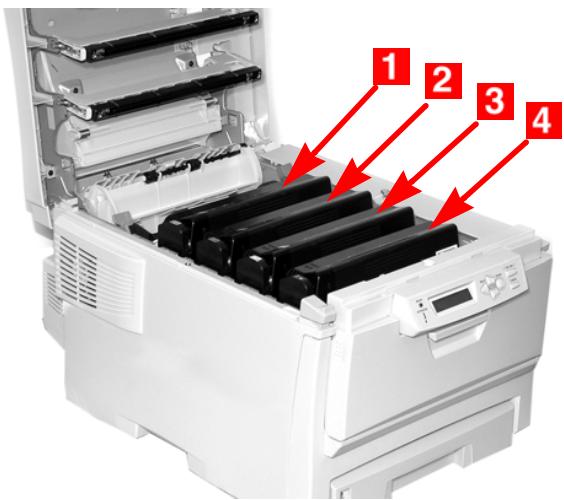

1. Notez la position des quatre cartouches de toner : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre!

1. Sortez chacun des tambours d'image de l'imprimante. En les boulonnant et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à la lumière du soleil ou à une source de chaleur.

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière.

• Ne la touchez pas, la surface verte
• Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.
• Ne l'exposez pas à l'éclairage ambiant plus de 5 minutes.
• S'il s'avere nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protégger de la lumière.

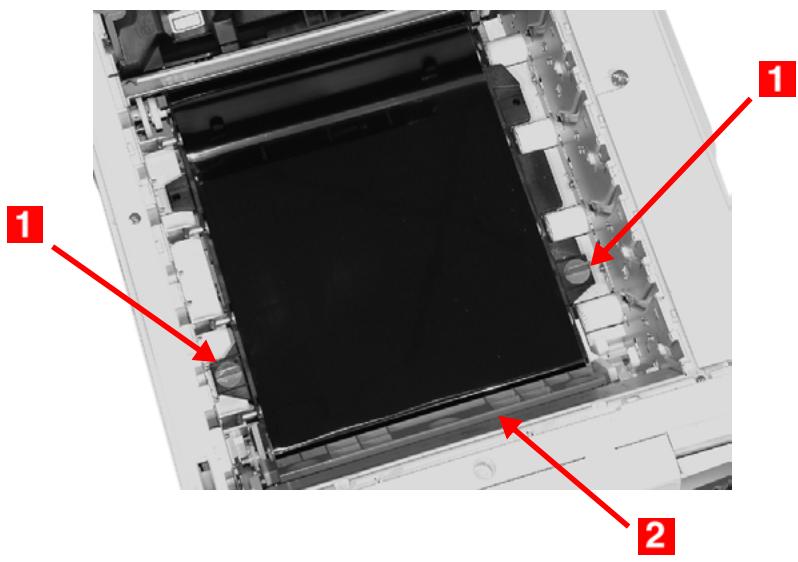

• Repérez les deux attaches bleues (1) et la poignée (2).

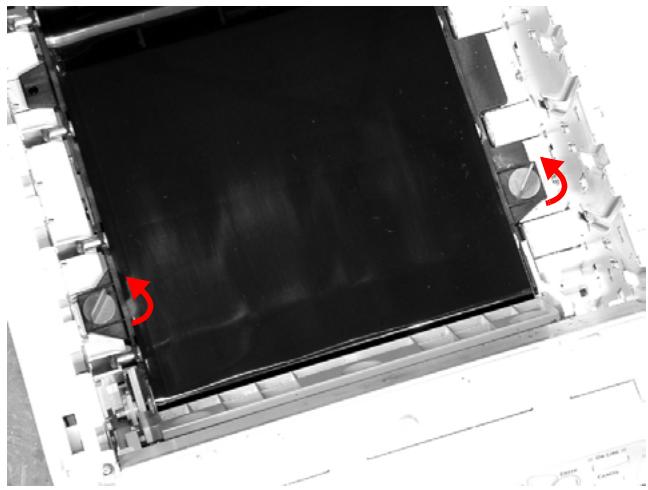

1. Tournez les deux attaches à environ dans le sens horaire pour libérer la courroie.

1. Tirez la poignée et sortez la courroie de transfert de l'imprimante.

1. Sortez la nouvelle unité de courroie de transfert de son emballage. Maintenez-la avec sa poignée bleue orientée vers l'avant de l'imprimante.
2. Placez l'engrenage situé à l'arrière de l'unité de courroie de transfert sur l'engrenage dans le coin arrière gauche de

Insérez la courroie de transfert dans l'imprimante.

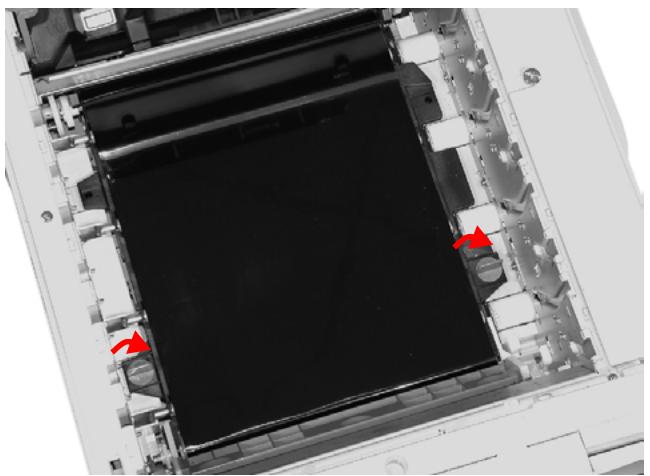

1. Tournez les deux attaches à environ dans le sens anti-horaire pour verrouiller l'unité de courroie de transfert en place.

1. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante ( 1 = cyan, 2 = magenta, 3 = jaune, 4 = noir ). Il est essentiel que les tambours soient réinstallés dans l'ordre!

1. Fermez le capot supérieur.

Cette section décrit les menus accessibles depuis le panneau de commande de l'imprimante et affichés sur celui-ci.

Les paramètres des pilotes d'imprimante peuvent avoir préséance sur un grand nombre de ces paramètres. Toutefois, il est possible de régler plusieurs paramètres du pilote sur « Printer Setting » (Réglage de l'imprimante), qui prendront implicitement les valeurs saisies dans les menus d'imprimante.

Impression de la liste des paramètres courants menu map (liste des menus)

= d'appuyer à plusieurs reprises sur la touche jusqu'à ce que s'affiche le message indiqué.

Pour imprimer une liste des paramètres courants des menus :

1. Appuyez sur +...

INFORMATION MENU (MENU INFORMATIONS)

1. Appuyez sur ENTER (ENTRÉE)...

PRINT MENU MAP (IMPRIMER MAPPE MENU)

Exécuter

1. Appuyez sur ENTER (ENTRÉE).
2. La liste des paramètres courants de menu s'imprime.

L'imprimante se remet en ligne.

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez sur + / - pour faire défiler tous les menus jusqu'à ce que le menu désiré s'affiche.

Les menus et options offerts varient selon les options installées sur l'imprimante.

1. Appuyez sur ENTER (ENTRÉE) pour accéder au menu.
2. Appuyez sur + / - pour faire defiler les éléments du menu. Lorsque I'élément à modifier s'affiche, appuyez sur ENTER (ENTREE).
3. Appuyez sur + / - pour faire défiler les paramètres offerts pour cet élément.
4. Lorsque le paramètre désiré s'affiche, appuyez sur ENTER (ENTRÉE).

Un astérisque (*) s'affiche à côté du paramètre sélectionné, et ce dernier clignote.

1. Pour terminer :

Après avoir terminé de modifier les paramètres dans le menu, appuyez sur ON LINE (EN LIGNE) pour valider les paramètres et quitter le menu. b. Si vous désirez effectuer des modifications supplémentaires, appuyez sur Back pour valider le paramètre.

-Pour modifier un autre paramètre dans le même menu, appuyez sur + / - pour faire défiler les éléments du menu jusqu'à l'élément désiré, puis observez les étapes 5 à 7.

-Pour modifier le paramètre d'un élément dans un autre menu, appuyez de nouveau sur BACK, puis observez les étapes 2 à 7.

Pour modifier le délai avant que l'imprimante passe au mode d'économie d'énergie (le paramètre par défaut est 60 MIN) :

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez à plusieurs reprises sur + et/ou - jusqu'à ce que s'affiche

SYS CONFIG MENU (MENU CONFIG SYSTÈME)

1. Appuyez sur ENTER (ENTRÉE) pour accéder au menu CONFIG SYSTEME.

POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE) 60 MIN

1. Appuyez sur ENTER (ENTRÉE) pour sélectionner l'élément de menu POW SAVE TIME.

La valeur affichée sur la deuxième ligne clignote.

POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE) 60 MIN

1. Appuyez à plusieurs reprises sur + jusqu'à ce que le délai (p. ex., 240 MIN) désiré s'affiche sur la deuxième ligne.

POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE) 240 MIN

1. Appuyez sur ENTER (ENTRÉE) pour sélectionner le nouveau paramètre : Un astérisque (*) s'ajoute sur la deuxième ligne de l'affichage.

POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE) 240 MIN

1. Appuyez sur ON LINE (EN LIGNE) pour valider le nouveau paramètre et quitter le menu.

L'imprimante passe au mode Veille.

Restauration des valeurs par défaut d'origine

... : appuyer à plusieurs reprises sur la touche jusqu'à ce que s'affiche le message.

Pour restaurer le menu d'imprimante à ses paramètres par défaut d'origine :

1. Appuyez sur + pour accéder au mode Menu.
2. Appuyez sur +... MENUMAINTENANCE
3. Appuyez sur ENTER (ENTRÉE). MENURESET (RéINIT MENU) EXECUTE (EXECUTER)
4. Appuyez sur ENTER (ENTRÉE). MENURESET (RéINIT MENU) EXECUTE (EXECUTER)
5. L'imprimante est remise à l'état initial et se met en ligne.

Information menu (menu informations)

Élément	Action	Explication
PRINT MENU MAP (IMPRIMER MAPPE MENU)	EXECUTE (EXÉCURER)	Pour imprimer la liste des paramètres courants des menus. Les informations concernant l'imprimante sont également indiquées dans la partie supérieure de chacune des pages imprimées.
DEMO1 (DéMO1)	EXECUTE (EXÉCURER)	Pour imprimer la page de démonstration intégrée.

Les valeurs par défaut sont indiquées en gras.

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Éléments	Paramètres	Explication
COPIES	1 à 999	Permet d'indiquer le nombre d'exemplaires à imprimer d'un document.
DUPLEX (RECTO VERSO)†	ON (OUI) OFF (NON)	Active ou désactive impression duplex (recto verso). †
PAPER FEED (ALIMENTATION PAPIER)	TRAY1 (BAC1) TRAY2 (BAC2)† MP TRAY (BACMF)	Permet de sélectionner le bac à utiliser.
AUTO TRAY SWITCH (COMM AUTO BAC)	ON (OUI) OFF (NON)	Lorsque deux bacs contiennent le même type de support, l'imprimante peut sélectionner automatiquement, pendant un travail d'impression, un autre bac lorsque le bac courant ne contient plus de support.
TRAY SEQUENCE (SEQUENCE BAC)	DOWN (BAS) UP (HAUT) PAPER FEED TRAY (BAC ALIM PAPIER)	Définit la série par laquelle l'imprimante sélectionnera un autre bac contenant le même support que le bac courant lorsque ce dernier ne comporte plus de support pendant un travail d'impression.
MP TRAY USAGE (UTIL BAC MF)	DO NOT USE (NE PAS UTILISER) WHEN MISMATCHXXX (LORSQUE NON CONFORMXXXX)	Lorsqu'un document à imprimer nécessite un format de support différent de celui du bac courant, l'imprimante alimente automatiquement le support depuis le bac multifonction. Lorsque cette fonction est désactivée, l'imprimante s'accêté et requiert le chargement du format de support approprié.
MEDIA CHECK (VÉRIF. FORMAT)	ENABLE (ACTIVE) DISABLE (DÉSACTIVÉ)	Sélectionnez DISABLE (DÉSACTIVÉ) si vous désírez que l'imprimante ne contrôle pas la conformité du format de support chargeé au format requis du document envoyé à l'impression.
MONO-PRINT SPEED (VITESSE NB)	AUTO COLOR SPEED (VITESSE COULEUR)	Permet de sélectionner la vitesse d'impression. Si vous imprimez uniquement des documents couleur, sélectionnez COLOR SPEED (VITESSE COULEUR). AUTO SPEED (VITESSE AUTO) définit la vitesse d'impression selon le type de la première page imprimée (couleur ou monochrome).

Menu support

Les valeurs par défaut sont indiquées en gras.

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Élément	Paramètres	Explication
TRAY1 PAPERSIZE (BAC 1 FORMAT)	A4, A5, A6, B5 LÉGAL14 LÉGAL13,5 LÉGAL13 LETTER (LETTRE) EXECUTIVE CUSTOM (PERSONNALISÉ)	Définit le format du support pour le bac 1.
TRAY1 MEDIATYPE (TYPE PAPIER BAC1)	PLAIN (STANDARD) LETTERHEAD (EN-TÊTE) BOND RECYCLED (RECYCLÉ) ROUGH (RUGUEUX)	Permet de sélectionner le type de support chargeé dans le bac 1. Cette option permet à l'imprimante d'ajuster ses paramètres d'exploitation internes, tels que la vitesse du moteur et la température de fusion.
TRAY1 MEDIAWEIGHT (GRAM. BAC1)	LIGHT (LÉGER) MEDIUM (MOYEN) HEAVY (LOURD), ULTRA HEAVY (SUPER LOURD)	Rôle l'imprimante en fonction du grammage du support chargeé dans le bac. Consultez "Paramètres du pilote" à la page 12. Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).
TRAY2 PAPERSIZE (BAC 2 FORMAT)†	A4, A5, B5 LÉGAL14 LÉGAL13,5 LÉGAL13 LETTER (LETTRE) EXECUTIVE CUSTOM (PERSONNALISÉ)	Définit le format du support chargeé dans le bac 2 optionnel.
TRAY2 MEDIATYPE (TYPE PAPIER BAC2)†	PLAIN (STANDARD) LETTERHEAD (EN-TÊTE) BOND RECYCLED (RECYCLÉ) ROUGH (RUGUEUX)	Définit le type du support chargé dans le bac 2 optionnel.
TRAY2 MEDIAWEIGHT (GRAM. BAC2)†	LIGHT (LÉGER) MEDIUM (MOYEN) HEAVY (LOURD), ULTRA HEAVY (SUPER LOURD)	Régle l'imprimante en fonction du grammage du support chargé dans le bac 2 optionnel. Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).
MPT PAPERSIZE (FORM. PAP. BACMF)	LETTER (LETTRE) EXECUTIVE LÉGAL14 LÉGAL13,5 LÉGAL13 A4, A5, A6, B5 CUSTOM (PERSONNALISÉ) COM-9 ENVELOPE (ENVELOPPE COM-9) COM-10 ENVELOPE (ENVELOPPE COM-10) MONARCH ENV (ENV MONARCH) DL ENVELOPE (ENVELOPPE DL) C5 ENVELOPE (ENVELOPPE C5)	Définit le format du support à alimenter depuis le bac multifonction.
MPT PAPERTYPE (TYPE PAP. BACMF)	PLAIN (STANDARD) LETTERHEAD (EN-TÊTE) TRANSPARENCY (TRANSPARENT) LABELS (ÉTIQUETTES) BOND RECYCLED (RECYCLÉ) CARD STOCK (CARTONNÉ) ROUGH (RUGUEUX)	Définit le type de support à alimenter depuis le bac multifonction, de façon à ce que l'imprimante puisse ajuster ses paramètres internes en fonction du type de support sélectionné.
Éléments	Paramètres	Explication
MPT MEDIAWEIGHT (GRAM. PAP. BACMF)	MEDIUM (MOYEN) HEAVY (LOURD) ULTRA HEAVY (SUPER LOURD)	Définit le format du support à alimenter depuis le bac multifonction. Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).
UNIT OF MEASURE (UNITE DE MESURE)	MILLIMETER (MILLIMÈTRE) INCH (POUCE)	Définit l'unité de mesure à utiliser pour les deux options suivantes.
X DIMENSION (DIMENSION X)	3 à 8,5 POUCES Défaut = 8.5 INCH (8,5 POUCES)	Définit la largeur du support défini par les paramètres « CUSTOM » (PERSONNALISÉ).
Y DIMENSION (DIMENSION Y)	5 à 35,5 POUCES Défaut = 11 INCH (11 POUCES)	Définit la longueur du support défini par les paramètres « CUSTOM » (PERSONNALISÉ). Notez que les supports ayant une longueur jusqu'à 47 po (1,2 m) peuvent être chargés dans le bac multifonction pour l'impression de bannières.

Menu couleur

Les valeurs par défaut sont indiquées en gras.

L'imprimante règle automatiquement à intervalle régulier l'équilibre des couleurs et la densité pour optimiser les tirages sur le papier blanc brillant qui sera affiché dans des conditions d'éclairage naturel de jour. Les éléments de ce menu permettent de modifier les paramètres par défaut pour les travaux d'impression spéciaux ou difficiles. Les valeurs par défaut sont sélectionnées de nouveau lorsque le travail d'impression est terminé.

Éléments	Paramètres	Explication
DENSITY CONTROL (CONTRÔLE DENSITÉ)	AUTO MANUAL (MANUEL)	AUTO = densité d'image ajustée automatiquement :au démarragelorsqu'une nouvelle cartouche de toner ou de tambour d'image est installéeà des intervalles de 100, 300 et 500 comptes du tambour d'imageLe réglage automatique peut prendre jusqu'à 55 secondes.Sélectionnez MANUAL (MANUEL) si vous désirez régler manuellement la densité à l'aide du menu d'imprimante.
ADJUST DENSITY (RÉGLER DENSITÉ)	[EXECUTE] (EXÉCURTER)	Sélectionnez cette option pour exécuter un réglage automatique de la densité.
AJST REGISTRATION (RÉGLER CALAGE)	[EXECUTE] (EXÉCURTER)	Permet d'effectuer un ajustement automatique du calage des couleurs. Normalement, cet ajustement est réalisé à la mise sous tension et lorsque le capot supérieur est ouvert puis fermé. Ce processus aligne avec précision les composants cyan, magenta et jaune sur le composant noir de l'image.
Élément	Paramètres	Explication
C REG FINE ADJUST (RÉGL. PRÉCIS CAL. C) M REG FINE ADJUST (RÉGL. PRÉCIS CAL. M) Y REG FINE ADJUST (RÉGL. PRÉCIS CAL. J)	-3 à + 3 en incrémentes de 1. Défaut = 0 INCH (0 POUCE)	Permet d'effectuer un réglage précis de la synchronisation des composants chromatiques de l'image par rapport au composant noir de l'image. Une valeur positive assimbrite les couleurs, tandis qu'une valeur négative éclaircit les couleurs.

Menu config système

Les valeurs par défaut sont indiquées en gras.

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Éléments	Paramètres	Explication
POW SAVE TIME (Délai ÉCONOMIE ÉNERGIE)	5 15 30 60 240	Permet de régler le délié d'atte àvant que l'imprimante passée automatiquement au mode d'économie d'énergie. Dans ce mode, la consommation de courant est réduite; lorsqu'un travail est envoyé, l'imprimante nécessite un délié de mise en route qui peut prendre jusqu'à une minute avant le début de l'impression.
CLEARABLE WARNING (ERREUR EFFACABLE)	ON (OUI) JOB (TRAVAIL)	Lorsque la valeur ON (OUI) est sélectionnée, les avertissements non critiques, notamment les demandes de chargement d'un support d'un autre format, peuvent être supprimés en appuyant sur le bouton ON LINE. Lorsque JOB (TRAVAIL) est sélectionné, ceux-ci sont supprimés uniquement lorsque le travail d'impression se poursuit.
MANUAL TIMEOUT (TEMPOR. MANUELLE)	OFF (NON) 30 60	Permet d'indiquer en secondes le délié d'atte à pour alimenter un support avant que le travail d'impression soit annulé.
WAIT TIMEOUT (Délai D'ATTENTE)	5 à 300 SECONDS. Défaut = 90 seconds	Permet de définir le nombre de secondes d'atte à pour alimenter un support avant que le travail d'impression soit annulé.
LOW TONER (TONER BAS)	CONTINUE (CONTINUER) STOP (INTERROMPRE)	Indique si l'imprimante doit poursuivre l'impression, même après la détention d'un niveau bas de toner. Lorsque STOP est sélectionné, l'imprimante passée hors ligne lorsque le toner est bas.
Élément	Paramètres	Explication
JAM RECOVERY (REPRISE SUR BOURRAGE)	ON (OUI) OFF (NON)	Permet de définir si l'imprimante doit effectuer une reprise sur bourrage à la suite d'un bourage papier. Lorsque ON (OUI) est sélectionné, l'imprimanteessaie de réimprimer les pages perdues pendant le bourage une fois le bourrage supprimé.
ERROR REPORT (RAPPORT ERREURS)	ON (OUI) OFF (NON)	Sélectionnez ON (OUI) pour que les détails d'erreur soient imprimés lorsqu'une erreur se produit.

Menu USB

Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
SOFT RESET (REDÉMARRAG E À CHAUD)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver la commande SOFT RESET (REDÉMARRAGE À CHAUD).
SPEED (VITESSE)	480 Mbps 12 Mbps	Permet de sélectionner la vitesse de transfert maximal de l'interface USB.
SERIAL NUMBER (NO SÉRIE)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	ENABLE allows your computer to identify the printer by its USB interface serial number.

Menu réseau

Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
TCP/IP	ENABLE(ACTIVÉ)DISABLE(DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
NETBEUI	ENABLE(ACTIVÉ)DISABLE(DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
IP ADDRESS SET (DéF ADRESSE IP)	AUTOMANUAL(MANUEL)	Sélectionnez MANUAL (MANUEL) pour indiquer l'adresse IP sur la panneau de commande (consultez l'élement suivant). Requis pour les réseaux non-DHCP.
IP ADDRESS (ADRESSE IP)	xxx.xxx.xxx.xxx Défaut = 198.168.100.100	Adresse IP courante. Pour modifier cette adresse : • Appuyez sur ENTER. • Appuyez sur +/− pour incrément le premier octet. • Appuyez sur ENTER pour passer à l'octet suivant. • Appuyez sur +/− pour incrément le deuxième octet. • Appuyez sur +/− pour incrément le troisième octet. • Appuyez sur +/− pour incrément le dernier octet. • Appuyez sur +/− pour incrément le dernier octet. • Appuyez sur ENTER pour passer au dernier octet. • Appuyez sur +/− pour incrément le dernier octet. • Appuyez sur ENTER pour valider la nouvelle adresse.
SUBNET MASK (MASQUE SOUS-RéSEAU)	xxx.xxx.xxx.xxx Défaut = 255.255.255.000	Masque de sous-réseau courant. Pour modifier le masque de sous-réseau, procédez comme ci-dessus.
Éléments	Paramètres	Explication
GATEWAY ADDRESS (ADRESSE PASSERELLE)	xxx.xxx.xxx.xxx Défaut = 192.168.100.25 4	Adresse de passerelle courante. Pour modifier la passerelle, procédez comme ci-dessus.
FACTORY DEFAULT (PARAMÈTRES USINE)	[EXECUTE] (EXÉCURER)	Permet d'initialiser la carte réseau.
WEB/IPP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver la fonction de configuration Web et le protocole d'impression Internet. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régé sur DISABLE (DÉSACTIVÉ).
TELNET	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver la fonction de configuration Telnet. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régé sur DISABLE (DÉSACTIVÉ).
FTP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver les communications via FTP. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régé sur DISABLE (DÉSACTIVÉ).
SNMP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver le protocole SNMP.
LAN	NORMAL SMALL (PETIT)	Normal = réseau global Small (Petit) = Réseau local
HUB LINK SETTING (RÉGLAGE LIEN CONCENTR)	AUTO NEGOTIATE (NÉGOCIATION AUTO) 100BASE-TX FUL 100BASE-TX HALF 10BASE-T FULL 10BASE-T HALF	Permet de sélectionner duplex intégral (FULL) ou semi-duplex (HALF) pour les communications via un concentrateur réseau.

Menu mémoire

Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
RECEIVE BUF	AUTO	Permet de définir la taille du tampon de réception.
SIZE (CAP	0,5 MB (16 Mo)
MÉM	1 MB (16 Mo)
TAMPON)	2 MB (16 Mo)
	4 MB (16 Mo)
	8 MB (16 Mo)
	16 MB (16 Mo)

Menu réglage système

Les valeurs par défaut sont indiquées en gras.

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Éléments	Paramètres	Explication
X ADJUST (AJUSTEMENT X)	-2,00 À +2,00 MILLIMÉTRES. Défaut = 0,00	Permet de régler la position d'impression horizontale en incréments de 0,25.
Y ADJUST (AJUSTEMENT Y)	-2,00 À +2,00 MILLIMÉTRES. Défaut = 0,00	Permet de régler la position d'impression verticale en incréments de 0,25.
DUPLEX X ADJUST (AJUSTEMENT X DUPLEX)†	-2,00 À +2,00 MILLIMÉTRES. Défaut = 0,00	Permet de régler la position d'impression horizontale de la face d'impression en incréments de 0,25.
DUPLEX Y ADJUST (AJUSTEMENT Y DUPLEX)†	-2,00 À +2,00 MILLIMÉTRES. Défaut = 0,00	Permet de régler la position d'impression verticale en incréments de 0,25.
DRUM CLEANING (NETTOYAGE TAMBOUR)	OFF (NON) ON (OUI)	Lorsque des lignes horizontales blanches apparaissent sur les pages imprimées, accédez au menu et sélectionnez temporairement ON (OUI) pour envoyer un travail d'impression d'une page. De cette façon, une page vide supplémentaire sera imprimée et permettra de nettoyer le tambour avant l'impression. Attention! Ne laissez pas l'élément régisé sur ON (OUI), au risque de réduire la durée utile du tambour d'image.

Menu maintenance

Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
MENU RESET (RéINIT MENU)	[EXECUTE] (EXÉCURTER)	Permet de réinitialiser les menus aux valeurs par défaut.
SAVE MENU (SAUVER CONFIG.)	[EXECUTE] (EXÉCURTER)	Permet de définir les paramètres de menu courants comme valeurs par défaut. Lorsque l'invite de confirmation s'affiche, appuyez sur ENTER pour accepter ou sur CANCEL.
POWER SAVE (ÉCONOMIE ÉNERGIE)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Sélectionnez DISABLE (DÉSACTIVÉ) si vous ne désírez pas que l'imprimante passa au mode d'économie d'énergie après un délié défini.
PAPER BLACK SETTING (OPTION NOIR DU PAPIER)	-2 à +2 en incrémentes de 1. Défaut = 0	Utilisé pour les petits ajustements en cas de palissement de l'impression ou de légères trainées ou taches lors de l'impression monochrome sur du papier blanc. Sélectionnez une valeur plus élevé pour réduire le palissement, ou une value plus BASSE pour diminuer les taches ou les trainées dans les zones d'impression de haute densité.
PAPER COLOR SETTING (OPTION COULEUR DU PAPIER)	-2 à +2 en incrémentes de 1. Défaut = 0	Comme ci-dessus, mais pour l'impression couleur.
TRANSPR BLACK SETTING (OPTION NOIR TRANSPR)	-2 à +2 en incrémentes de 1. Défaut = 0	Comme ci-dessus, mais pour l'impression monochrome sur transparencs.
TRANSPR COLOR SETTING (OPTION COULEUR TRANSPR)	-2 à +2 en incrémentes de 1. Défaut = 0	Comme ci-dessus, mais pour l'impression couleur sur transparencs.

Menu d'utilisation

Ce menu sert uniquement à fournir des informations sur l'utilisation de l'imprimante et la durée de vie restante des consommables. Ces informations sont particulièrement utiles si vous ne disposez pas d'un jeu de consommables de rechange sous la main et si vous souhaitez savoir à quel moment vous devez vous réapprovisionner.

Les menus/éléments dotés d’une croix (+) s’affichent uniquement lorsque l’option appropriée est installée.

Éléments	Explication
TOTAL PAGE COUNT (CPTE PAGES TOTAL)	Nombre total de pages imprimées.
TRAY1 PAGE COUNT (CPT BAC1)	Le nombre de pages alimentées depuis le bac 1.
TRAY2 PAGE COUNT (CPT BAC2)†	Le nombre de pages alimentées depuis le bac 2 optionnel. S'affiche uniquement lorsque le deuxième bac à papier optionnel est installé. Consultez "Deuxème bac à papier" à la page 127.
MPT PAGE COUNT (CPT BACMF)	Le nombre de pages alimentées depuis le bac multifonction.
COLOR PAGE COUNT (NB PAGES COULEUR)	Le nombre total de pages couleur imprimées.
MONO PAGE COUNT (NB PAGES NOIR)	Le nombre total de pages monochromes imprimées.
K DRUM LIFE (DURÉTAMBOUR N)	Pourcentage (nn %) de durée utilise restante pour ces éléments.
C DRUM LIFE (DURÉTAMBOUR C)
M DRUM LIFE (DURÉTAMBOUR M)
Y DRUM LIFE (DURÉTAMBOUR J)
BELT LIFE (DURÉTCOURROIE)
FUSER LIFE (DURÉTETUÉ FUSION)
Élément	Explication
K TONER (TONER N)	Quantité de toner (nn %) restante.
C TONER (TONER C)	2 000 = cartouche standard
M TONER (TONER M)	5 000 = cartouche haute capacité
Y TONER (TONER J)

Menu informations et impression

Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée est installée.

Menu	Élément	Paramètre par défaut
INFORMATION MENU (MENU INFORMATIONS)	PRINT MENU MAP (IMPRIMER MAPPE MENU)	[EXECUTE] (EXÉCUTER)
	DEMO1 (DéMO1)	[EXECUTE] (EXÉCUTER)
PRINT MENU (MENU IMPRESSION)	COPIES	1
	DUPLEX (RECTO VERSO) †	OFF (NON)
	PAPER FEED (ALIMENTATION PAPIER)	TRAY1 (BAC1)
	AUTO TRAY SWITCH (COMM AUTO BAC)	ON (OUI)
	TRAY SEQUENCE (SEQUENCE BAC)	DOWN (BAS)
	MP TRAY USAGE (UTIL BAC MF)	DO NOT USE (NE PAS UTILISER)
	MEDIA CHECK (VÉRIF. FORMAT)	ENABLE (ACTIVÉ)
	MONO-PRINT SPEED (VITESSE NB)	AUTO SPEED (VITESSE AUTO)

Menu support

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Menu	Élément	Paramètre par défaut
MEDIA MENU (MENU SUPPORT)	TRAY1 PAPERSIZE (BAC 1 FORMAT)	LETTER (LETTRE)
	TRAY1 MEDIATYPE (TYPE PAPIER BAC1)	PLAIN (STANDARD)
	TRAY1 MEDIAWEIGHT (GRAM. BAC1)	MEDIUM (MOYEN)
	TRAY1 PAPERSIZE (BAC 1 FORMAT) †	LETTER (LETTRE)
	TRAY2 MEDIATYPE (TYPE PAPIER BAC2)†	PLAIN (STANDARD)
	TRAY2 MEDIAWEIGHT (GRAM. BAC2)†	MEDIUM (MOYEN)
	MPT PAPERSIZE (FORM. PAP. BACMF)	LETTER (LETTRE)
	MPT MEDIATYPE (TYPE PAP. BACMF)	PLAIN (STANDARD)
	MPT MEDIAWEIGHT (GRAM. PAP. BACMF)	MEDIUM (MOYEN)
	UNIT OF MEASURE (UNITE DE MESURE)	INCH (POUCE)
	X DIMENSION (DIMENSION X)	8.5 INCH (8,5 POUCES)
	Y DIMENSION (DIMENSION Y)	11.0 INCH (11 POUCES)

Menu couleur et config système

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Menu	Élément	Paramètre par défaut
COLOR MENU (MENUCOULEUR)	DENSITY CONTROL(CONTRÔLÉ DENSITÉ)	AUTO
	ADJUST DENSITY (RÉGLER DENSITÉ)	[EXECUTE](EXECUTER)
	AJST REGISTRATION (RÉGLER CALAGE)	[EXECUTE](EXECUTER)
	C REG FINE AJST (RÉGL. PRÉCIS CAL. C)	0
	M REG FINE AJST (RÉGL. PRÉCIS CAL. M)	0
	Y REG FINE AJST (RÉGL. PRÉCIS CAL. J)	0
SYS CONFIG MENU(MENU CONFIGSYSTÈME)	POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE)	60 MIN
	CLRABLE WARNING (ERREUR EFFAÇABLE)	ON (OUI)
	MANUAL TIMEOUT (TEMPOR. MANUELLE)	60 SEC
	WAIT TIMEOUT (DÉLAI D'ATTENTE)	90 SEC
	LOW TONER (TONER BAS)	CONTINUE(CONTINUER)
	JAM RECOVERY (REPRISE SUR BOURRAGE)	ON (OUI)
	ERROR REPORT (RAPPORT ERREURS)	OFF (NON)
	LANGUAGE (LANGUE)	ENGLISH

Menu USB, réseau, et memory

Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée est installée.

Menu	Élément	Paramètre par défaut
USB MENU (MENU USB)	SOFT RESET (REDEMARRAGE A CHAUD)	DISABLE (DÉSACTIVÉ)
	SPEED (VITESSE)	480 Mbps
NETWORK MENU (MENU RÉSEAU)	TCP/IP	ENABLE (ACTIVÉ)
	NETBEUI	DISABLE (DÉSACTIVÉ)
	IP ADDRESS SET (DéF ADRESSE IP)	AUTO
	IP ADDRESS (ADRESSE IP)	192.168.100.100
	SUBNET MASK (MASQUE SOUS-RÉSEAU)	255.255.255.000
	GATEWAY ADDRESS (ADRESSE PASSENELLE)	192.168.100.254
	INITIALIZE NIC? (INITIALISER CARTE RÉSEAU?)	[EXECUTE] (EXÉCUTER)
	WEB/IPP	ENABLE (ACTIVÉ)
	TELNET	ENABLE (ACTIVÉ)
	FTP	ENABLE (ACTIVÉ)
	SNMP	ENABLE (ACTIVÉ)
	LAN	NORMAL
	HUB LINK SETTING (RÉGLAGE LIEN CONCENTR)	AUTO NEGOTIATE (NÉGOCIATION AUTO)
MEMORY MENU (MENU MÉMOIRE)†	RECEIVE BUF SIZE (CAP MÉM TAMPON)	AUTO
	FLASH INITIALIZE (INITIALISER MÉM FLASH)	[EXECUTE] (EXÉCUTER)

Menu réglage système et maintenance

Les menus/éléments dotés d’une croix (+) s’affichent uniquement lorsque l’option appropriée est installée.

Menu	Élément	Paramètre par défaut
SYS ADJUST MENU (MENU RÉGLAGE SYSTEMÉME)	X ADJUST (AJUSTEMENT X)	0.00 MILLIMETER (0,00 MILLIMÈTRE)
	Y ADJUST (AJUSTEMENT Y)	0.00 MILLIMETER (0,00 MILLIMÈTRE)
	DUPLEX X ADJUST (AJUSTEMENT X DUPLEX) †	0.00 MILLIMETER (0,00 MILLIMÈTRE)
	DUPLEX Y ADJUST (AJUSTEMENT Y DUPLEX) †	0.00 MILLIMETER (0,00 MILLIMÈTRE)
	DRUM CLEANING (NETTOYAGE TAMBOUR)	OFF (NON)
MAINTENANCE MENU (MENU MAINTENANCE)	MENU RESET (RÉINIT MENU)	[EXECUTE] (EXÉCURER)
	SAVE MENU (SAUVER CONFIG.)	[EXECUTE] (EXÉCURER)
	POWER SAVE (ÉCONOMIE ÉNERGIE)	ENABLE (ACTIVÉ)
	PAPER BLACK SET (OPTION NOIR DU PAPIER)	0
	PAPER COLOR SET (OPTION COULEUR DU PAPIER)	0
	TRNSPR BLACK SET (OPTION NOIR TRANSPR)	0
	TRANSPR COLOR SET (OPTION COULEUR TRANSPR)	0

Menu d'utilisation

Les menus/éléments dotés d'une croix (+) s'affichent uniquement lorsque l'option appropriée est installée.

Menu	Élément	Paramètre par défaut
USAGE MENU (MENU UTILISATION)	TOTAL PAGE COUNT (CPTE PAGES TOTAL)	nnnn
	TRAY1 PAGE COUNT (CPT BAC1)	nnnn
	TRAY2 PAGE COUNT (CPT BAC2)†	nnnn
	MPT PAGE COUNT (CPT BACMF)	nnnn
	COLOR PAGE COUNT (NB PAGES COULEUR)	nnnn
	MONO PAGE COUNT (NB PAGES NOIR)	nnnn
	K DRUM LIFE (DURÉTAMBOUR N)	REMAINING nn%(nn % RESTANT)
	C DRUM LIFE (DURÉTAMBOUR C)	REMAINING nn%(nn % RESTANT)
	M DRUM LIFE (DURÉTAMBOUR M)	REMAINING nn%(nn % RESTANT)
	Y DRUM LIFE (DURÉTAMBOUR J)	REMAINING nn%(nn % RESTANT)
	BELT LIFE (DURÉE COURROIE)	REMAINING nn%(nn % RESTANT)
	FUSER LIFE (DURÉE UNITÉ FUSION)	REMAINING nn%(nn % RESTANT)
	K TONER (TONER N)	REMAINING nn%(nn % RESTANT)
	C TONER (TONER C)	REMAINING nn%(nn % RESTANT)
	M TONER (TONER M)	REMAINING nn%(nn % RESTANT)
	Y TONER (TONER J)	REMAINING nn%(nn % RESTANT)

Les options suivantes sont offertes pour l'imprimante :

• Mémoire supplémentaire : consultez ci-après
• Unité duplex (recto verso) : consultez la page 125
• Disque dur : consultez la page 126
• Deuxième bac à papier : consultez la page 127

Les directives d'installation pour ces options sont fournies avec chaque option.

Mémoire (RAM)

L'imprimante de base est dotée de 256 Mo de mémoire vive. Celle-ci peut être mise à niveau avec une carte de mémoire supplémentaire de :

256 Mo, pour 512 Mo de mémoire totale ou 512 Mo, pour 768 Mo de mémoire totale

Oki 43347501

Cette unité recto verso permet l'impression sur les deux faces de la page.

Consultez "Impression duplex (recto verso)" à la page 276.

Oki 70043502

Le disque dur permet

• mise en file d'attente
• la vérification des documents à imprimer

Oki 43347601

Le deuxième bac à papier :

• peut contenir jusqu'à 530 feuilles de 20 lb (75 g/m²);
• tous les mêmes supports que le bac 1, à l'exception de A6;
• peut contenir des supports de 16 lb à 57 lb (60 à 203 g/m²).

Élément	Sφécification
Dimensions	17,13 po L x 24,45 po P x 15,73 po H(435 mm L x 621 mm P x 399.5 mm H)
Poids net	28.7 kg (63,3 lb)
Vitessesd'impression	• 26 pages couleur par minute• 32 pages monochromes par minute• Transparents : 9 pages couleur par minute; 10 pages monochromes par minute
Résolution	600 ppp ou 600 x 1200 ppp
Émulation	PCL5e, IBM PPR II XL, Epson FX, PS3
Caracteristiqueensvironmentales	Températures• Fonctionnement : 10 °C à 32 °C (50 °F à 90 °F)• Stockage (appareil emballé : -10 °C à 43 °C : (-14 °F à 110 °F)• Hors tension : 0 °C à 43 °C (32 °F à 110 °F)Humidité relative• Fonctionnement : HR de 20 % à 80 %• Stockage (appareil emballé) : HR de 10 % à 90 %• Hors tension : HR de 10 % à 90 %
Caracteristicèlectriques	110 127 volts, 60 Hz (±2 Hz)220-240 volts, 50 Hz (±2 Hz)Consummation énergétique :• Fonctionnement, typique : 490 watts• Max. : 1200 watts• Mode d'économie d'énergie : 17 watts
Fonctionsautomatiques	Cadrage automatiqueAjustement automatique de la densitéRéinitialisation automatique des compteurs pour consommables
Mémoire	256 Mo standard, pouvant être mise à niveau pour atteindre 512 Mo ou 768 Mo.Consultez "Mémoire vivie (RAM)" à la page 124.
Éléments	Sφécification
Capacité support(supports de 20 lb[75 g/m2])	Bac 1:300 feuillesBac 2 optionnel:530 feuillesBac multifonction:100 feuilles
Plage degrammages desupport	Bac 1:64 g/m2à 120 g/m2(17 lb à 32 lb)Bac 2 optionnel:64 g/m2à 177 g/m2(17lb à 47 lb)Bac multifonction:75 g/m2à 203 g/m2(20 lb à 54 lb)
Sortie papier	Sortie du dessus (empileuse face vers lebas):250 feuilles de 75 g/m2(20 lb)Sortie arrière (empileuse face vers le haut):100 feuilles de 75 g/m2(20 lb)
Durée de vie del'imprimante	environ 420 000 pages ou 5 ans, selon lapremière occurrence
Cycle d'utilisation	Maximum : environ 60 000 pages par moisavec couverture de 5 % (équivalent à unelettre commerciale ordinaire)Moyen : environ 6 000 pages par mois
Durée utile descartouches detoner	environ 5 000 pages avec couverture de5 %
Durée de vie du:tambour d'image	environ 20 000 pages (3 pages par travaild'impression)
Durée de vie de lacourroie	environ 60 000 pages de format dette
Durée de vie del'unité de fusion	environ 60 000 pages de format dette

Généralités

Cette section présente des informations pour vous aider à résoudre les problèmes pouvant survenir avec votre imprimante.

Le dépannage est divisé en les sections suivantes :

• Messages du panneau d'affichage : consultez la page 131 Bourrages papier : consultez la page 136
• Problèmes de qualité d'impression : consultez la page 156
• Problèmes d'USB : consultez la page 160
• Un message d'erreur de l'application : consultez la page 162
• Panne de protection générale : consultez la page 162
• L'imprimante demande un changement de format de support pour continuer l'impression : consultez la page 163
• L'imprimante est sous tension, mais ne passe pas en ligne : consultez la page 163
• L'imprimante émet des bruits : consultez la page 163
• L'impression débute après un début assez long : consultez la page 164
• L'impression s'annule : consultez la page 164
• L'impression ne démarre pas : consultez la page 165
• La vitesse d'impression est lente : consultez la page 165
• Page de nettoyage : consultez la page 166

Message	Signification	Solution
* TONER SENSOR ERROR (ERREUR DE CAPTEUR TONER)	Clignote sur la deuxième ligne de l'affichage : La cartouche de toner couleur indiquée par (*) n'est pas dans l'imprimante.	Ouvrez le capot supérieure et assurez-vous que la cartouche de toner indiquée est bien installée dans l'imprimante : C = cyan, Y = jaune, M = magenta, K = noir.
ADD MORE MEMORY (AJOUTER MÉMOIRE) 420 : MEMORY OVERFLOW (DéPASSEMENT MÉMOIRE)	Le document est trop volumieux pour la mémoire de l'imprimante.	Réduisez la taille du document. Lorsque ce message s'affiche souvent, installez de la mémoire supplémentaire. Consultez "Mémoire vivie (RAM)" à la page 124.
CANCELLING JOB (ANNULATION TRAVAIL) (JAM) (BLOCAGE)	L'élement de menu JAM RECOVERY (REPRISE APRès BOURRAGE) a été désactivé et un bourge s'est produit. Les données non imprimées sont alors supprimées.	Supprimez le bourrage et imprimez de nouveau les pages manquantes du travail d'impression.
CHECK BELT (VERIFIER COURROIE)330 : BELT MISSING(COURROIE MANQUANTE)	L'unité de courroie de transfert n'est pas installéecorrectement.	Ouvrez la capot supérieur et sortez les tambours d'image noir(K) et jaune(Y);placez-les sur une surface plane.Assurez-vous que les leviers de verrouillage de l'unité de courroie de transfert sont en position deverrouillage :réinstallez ensuite les tambours d'image.
CHECK FUSER (VÉRIFIER FOUR)320 : FUSER MISSING(FOUR MANQUANT)	L'unité de fusion n'est pas installéecorrectement.	Ouvrez le capot supérieur et assurez-vous que l'unité de fusion est bien installée dansl'imprimante, et que les leviers de verrouillages sont positionnés versl'arrête del'imprimante :
CHECK MP TRAY (VÉRIF BAC MF)390 : PAPER JAM(BOURRAGE PAPIER)	Un bourrage s'est produit à la sortie du bac multifonction.	Supprimez le bourrage. Consultez"Bourrage 390" à la page 152.
CLOSE COVER (FERMER CAPOT)316 : DUPLEX COVER OPEN(CAPOT DUPLEX OUVERT)	La capot de l'unitéduplex (recto verso)est ouvert ou malinstallé.	Fermez le capot de l'unité duplex (recto verso).
CLOSE COVER (FERMER CAPOT)nnn : COVER OPEN (CAPOT OUVERT)	Le capot supérieurou avant est ouvert.	Assurez-vous que lescapots avant etsupérieur sont bienfermé.
INSTALL PAPER CASSETTE(INSTALLER BAC)430 : TRAY 1 MISSING (BAC 1 MANQUANT)	Le bac 1 n'est pasinstallé dansl'imprimante.	Installez le bacmanquant.
INSTALL PAPER CASSETTE(INSTALLER BAC)440 : TRAY 1 OPEN (BAC 1 OUVERT)	Le bac 1 n'est pas bien installé dansl'imprimante.	Assurez-vous que lebac est bien insérédans l'imprimante.
CHARGEZ mmm ET APPUYEZSUR ONLINE.490 : MP TRAY EMPTY (BAC MF VIDE)	Le travaild'impression pour lebac multifonction aété reçu et le bacmultifonction estvide.	Chargez le supportrequis (mmm) dans lebac multifonction etappuyez sur ON-LINE.
LOAD mmmmm (CHARGERMmmmm)nnn : tttt EMPTY (tttt VIDE)	Le travaild'impression aété reçu et le bacindiqué est vide.	Chargez le supportmmm dans le bac(tttt) indiqué.
LOAD mmm/ppp AND PRESS ONLINE SWITCH (CHARGEZmmm/ppp ET APPUYEZ SURON-LINE)nnn : tttt MEDIA MISMATCH(NON CONCORDANCE SUPPORT tttt)	Le type de supportindiqué pour le bac(tttt) ne correspondpas au type spécifique dans le travaild'impression entraitement.	Chargez le supportappropié dans le bacet appuyez surON-LINE.
LOAD mmm/ppp AND PRESS ONLINE SWITCH (CHARGEZ mmpp ET APPUYEZ SUR ON-LINE) nnn: ttyt SIZE MISMATCH (NON CONCORDANCE FORMAT ttyt)	Le format de support (mmm) et/ ou le type (ppp) chargeé dans le bac (tttt) ne correspond pas au format de support spécifique dans le travail d'impression en traitement.	Chargez le support approprié dans le bac et appuyez sur ON-LINE.
OPEN DUPLEX COVER (OUVRIR CAPOT DUPLEX) nnn: PAPER JAM (BOURRAGE PAPIER)	Un bourrage papier s'est produit à l'entrée ou à la sortie de l'unité duplex (recto verso).	Supprimez le bourrage. ; consultez la page 138 et la page 140.
OPEN FRONT COVER (OUVRIR CAPOT AVANT) nnn: PAPER JAM (BOURRAGE PAPIER)	Bourrage papier.	Supprimez le bourrage; consultez la page 142 et la page 154.
OPEN TOP COVER (OUVRIR CAPOT SUP) nnn: PAPER JAM (BOURRAGE PAPIER)	Bourrage papier.	Supprimez le bourage; consultez la page 143 et la page 148.
ORDER xxx (COMMANDER xxx)	S'affiche sur la deuxième ligne de l'écran pour indiquer que la vie utile du consommable xxx (p. ex., couroie de transfert, unité de fusion, cartouche de toner, tambour d'impression) est presque terminée.	Assurez-vous d'avoir les consommables de remplacement requis en main.
POWER ON/OFF (METTRE SOUS/HORS TENSION) 300: NETWORK ERROR (ERREUR RÉSEAU)	Une erreur concernant le réseau s'est produit.	Éteignez l'imprimante puis rallumez-la. Si le message ne s'efface pas, communiquez avec l'administrateur réseau.
PRESS ONLINE SW (APPUYEZ SUR ON-LINE) INVALID DATA (DONNÉES NON VALID)	L'imprimante a reçu des données non valides.	Appuyez sur ON-LINE. Reliancez le travail d'impression.
REPLACE TONER (REPLACER TONER) nnn : * TONER EMPTY (TONER VIDE)	Ce message indique que la cartouche de toner doit être replacée.	Remplacez la cartouche indiquée. 410 : Y = Jaune 411 M = Magenta 412 : C = Cyan 413 : K = Noir
REPLACE YYYYY (REPLACER YYYYY) nnn : YYYYY LIFE (DURÉE YYYYY)	Le composant indiqué a presque atteint la fin de sa durée utile d'utilisation et doit être replacé.	Remplacez le composant indiqué : YYYYY = Fuser (Unité de fusion), Belt (Courroie de transfert), C Drum (Tambour C), Y Drum (Tambour J), M Drum (Tambour M), K Drum (Tambour K).
tttt EMPTY (tttt VIDE)	S'affiche sur la deuxième ligne de l'écran pour indiquer que le bac tttt est vide.	Chargez des support dans le bac tttt.
xxx LIFE (DURÉE xxx)	S'affiche sur la deuxième ligne de l'écran pour indiquer que le consommable xxx (p. ex., courroie de transfert, unité de fusion, cartouche de toner, tambour d'impression) devra être replacé bientôt.	Remplacez le composant indiqué.
YYYY nnn : FATAL ERROR (ERREUR FATALE)	Une erreur s'est produit et nécessite l'intervention d'un technicien. YYYYY = cause générale. nnn = numéro d'erreur.	Éteignez l'imprimante puis rallumez-la. Si le problème persiste, notez le message ainsi que le numéro d'erreur « nnn», puis communiquez avec un revendeur autorisé Oki pour有關ir de l'aide. Remarque : Lorsqu'une série d'octets compteant des lettres et des chiffres s'affiche, notes-les et indiquez-les au technicien du revendeur autorisé.

Généralités

Les bourrages peuvent être provoqués par un mauvais chargement depuis un bac à papier ou à un problème au niveau du chemin du papier à l'intérieur de l'imprimante.

Lorsque cela se produit, l'imprimante s'arrête immédiatement et l'affichage du panneau de commande indique la zone où le blocage s'est produit.

Toutes les feuilles bloquées doivent être retirées pour restaurer le fonctionnement normal de l'imprimante.

Une fois le bourrage supprimé et le capot fermé, il est possible qu’un nouveau message indiquant un bourrage s’affiche. Ce nouveau bourrage doit être également supprimé. Cela peut se produire lorsque vous imprimez des documents comptant plusieurs pages ou plusieurs exemplaires du même document de une page.

À moins d'avoir accédé au menu et désactivé (OFF) le paramètre JAM RECOVERY (REPRISE SUR BOURRAGE) du menu de configuration du système, une fois les bourrages supprimés, l'imprimante tentera de réimprimer toute page perdue pendant le bourrage.

Lorsque des bourrages se produisent souvent : consultez la page 137 Le bourrage a été supprimé, mais rien ne s'imprime : consultez la page 137 Bourrage 370 : consultez la page 138 Bourrage 371 : consultez la page 140 Bourrage 372 : consultez la page 142 Bourrage 373 : consultez la page 138 Bourrage 380 : consultez la page 142 Bourrage 381 : consultez la page 143 Bourrage 382 : consultez la page 148 Bourrage 383 : consultez la page 138 Bourrage 390 : consultez la page 152 Bourrage 391 : consultez la page 154 Bourrage 392 : consultez la page 154

Lorsque des bouchons se produisent souvent

• Plus d'une feuille est alimentée à la fois. Le support s'enroule. Le support n'est pas alimenté droit.

Cause possible	Solution
L'imprimante n'est pas sur l'horizontal.	Placez l'imprimante sur une surface stable et solide.
Le support est trop mince.	Utilisez le type de support approprié. Consultez "Paramètres du pilote" à la page 12.
Le support est humide ou compte de l'électricité statique.	Stockez le support selon les températures et les niveaux d'humidité prescrits. Consultez "Spectinguifications" à la page 128.
Le support est gondolé ou froissé.	Retirez les supports gondolés/froissés du bac.
Le support n'est pas correctement aligné.	Régliez les guides papier du bac à papier ou du bac d'alimentation manuelle.
Le support n'est pas alimenté.	Sélectionnez le type de support approprié dans l'onglet Setup (Configuration) du pilote d'imprimante.

Le bourrage a été supprimé, mais rien ne s'imprime

Cause possible	Solution
Le capot supérieur n'est pas resté ouvert avant que tous les bourrages aient été supprimés.	La suppression du bourrage n'est pas suffisante : Ouvrez et fermez lentement le capot supérieur, notamment si le bourage a été supprimé derrière le capot avant.

Bourrages 370, 373 et 383

nnn : Bourrage papier

$$ \mathrm {n n n} = 3 7 0, 3 7 3, 3 8 3 $$

1. Appuyez sur le bouton d'ouverture du capot de l'unité duplex (recto verso), puis ouvrez complètement le capot.

1. Retirez toute feuille bloquée.

1. Fermez le capot de l'unité duplex (recto verso).

Bourrage 371

1. Éteignez l'imprimante.
2. Sortez l'unité duplex (recto verso) de l'imprimante.

1. Tirez le couvercle de l'unité duplex (recto verso) pour le déverrouiller.

1. Ouvrez le couvercle et retirez le papier coincé.

1. Fermez le couvercle et poussez sur celui-ci pour le verrouiller en place.

1. Réinstallez l'unité duplex sur l'imprimante.

Bourrages 372 et 380

OPEN FRONT COVER (OUVRIR CAPOT AVANT)

nnn : Bourrage papier

nnn = 372 ou 380.

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant.

1. Retirez toute feuille bloquée.

1. Fermez le capot avant.

Bourrage 381

381 : Bouchon de papier (Bourrage papier)

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

1. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre!

Avertissement!

Si l'imprimante a été mise sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.

1. Sortez chacun des tambours d'image/cartouches de toner de l'imprimante et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à la lumière du soleil ou à une source de chaleur.

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière.

• Ne touchez pas la surface verte du tambour!
• Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.
• N'exposez pas ses composants à la lumière pendant plus de cinq minutes.
• S'il s'avéré nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protégger de la lumière.
• Retirez toute feuille de papier sur l'unité de courroie de transfert.

Mise en GARDE!

N'utilisez pas d'objet pointu ou tranchant pour dégager les feuilles de la courroie de transfert, au risque d'endommager la courroie.

Avertissement! si l'imprimante a été mise sous tension, l'unité de fusion peut être brûlante!

Lorsque la feuille est très avancée dans l'unité de fusion (et que seulement une petite portion de la feuille est visible), n'essayez pas de la tirer. Consultez "Bourrage 382" à la page 148, l'étape 4.

Pour retirer une feuille bloquée dans l'unité de fusion

1. Saisissez le bord de la feuille.
2. Poussez vers l'avant et le bas sur le levier de pression de l'unité de fusion (1).
3. Sortez la feuille.
4. Remettez ensuite le levier de dégagement en position d'origine.

1. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante, en les plaçant dans la série appropriée (1 = cyan, 2 = magenta, 3 = jaune, 4 = noir) :

1. Fermez le capot supérieur.

Bourrage 382

1. Ouvrez le capot supérieur.

1. Tirez délicatement sur la feuille de papier.
2. Si celle-ci ne sort pas facilement, passez à l'étape suivante.
3. Lorsque celle-ci est sortie de l'imprimante, fermez le capot.

1. Abaissez le plateau de la sortie arrêté.

1. Retirez la feuille coincée.

AVERTISSEMENT! L'unité de fusion (four) peut être BRULANTE.

Lorsque la feuille ne peut être retirée facilement, elle est bloquée partiellement dans l'unité de fusion. Pour la retirer, appuyez sur le levier de pression de l'unité de fusion (1) avant de tirer la feuille. Remettez ensuite le levier de pression en position d'origine.

1. Fermez la sortie arrêt.

1. Fermez le capot supérieur.

CHECK MP TRAY (VERIF. BAC MF)

390: Paper Jam (Bourrage de papier)

Lorsqu'une feuille vient tout juste d'entrer dans l'imprimante

1. Tirez délicatement sur la feuille de papier.

Lorsque la feuille ne peut être retirée facilement depuis le capot avant

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant.

Bourrages 391 et 392

OPEN FRONT COVER (OUVRIR CAPOT AVANT)

nnn : Bourrage papier

n° = 391 ou 392

1. Tirez sur le bac approprié.

391 = bac 1

392 = bac 2 optionnel

1. Retirez toute feuille bloquée pendant sa sortie du bac.

1. Ouvrez le capot avant.

1. Retirez toute feuille bloquée.

1. Fermez le capot avant.

Bords de lettres flous

Cause possible	Solution
La matrice à DEL est souillée.	Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.
Impossible d'imprimer la couleur désirée car le niveau de toner est bas.	Remplacez la cartouche de toner. Consultez "Remplacez la cartouche de toner" à la page 73.

Un des côtés des pages imprimées est flou

Cause possible	Solution
Le capot supérieur n'est pas bien fermé.	Appuyez sur le bouton d'ouverture du capot supérieur pour l'ouvrir, puis fermez-le.
Un ou plusieurs des cartouches de toner ne sont pas bien installées.	Ouvrez le capot supérieur et assurez-vous que chacune des cartouches de toner est bien installée et que chacun des levier de verrouillage des cartouches est en position de verrouillage (vers l'arrête).

DécOLORATION NON constante

Cause possible	Solution
Le support est humide.	Stockez le support selon les températures et les niveaux d'humidité prescrits. Consultez "Spectingutions" à la page 128.

Décoloration longitudinale

Cause possible	Solution
La matrice à DEL est souillée.	Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.
Le niveau de toner est faible.	Changez la cartouche de toner.
Le support n'est pas d'un type pouvant être utilisé sur l'imprimante.	Utilisez les supports recommends.

Impression pâle

Cause possible	Solution
La carte de toner n'est pas correctement installée.	Réinstallé la carte de toner. Consultez “Remplacez la carte de toner” à la page 73.
Le niveau de toner est faible.	Remplacez la carte de toner. Consultez “Remplacez la carte de toner” à la page 73.
Le support est humide.	Stockez le support selon les températures et les niveaux d'humidité prescrits.
Le support n'est pas d'un type pouvant être utilisé sur l'imprimante.	Utilisez les supports commandés. Consultez “Papier (Support d'impression)” à la page 10.

Bandes noires longitudinales

Cause possible	Solution
Le tambour d'image est endommagé.	Remplacez le tambour d'image. Consultez "Remplacez le tambour d'image" à la page 79.
Le niveau de toner est faible.	Remplacez la cartouche de toner. Consultez "Remplacez la cartouche de toner" à la page 73.
Lignes latérales noires ou tâches périodiques.	Lorsque des taches ou des lignes apparaissent à intervalles d'environ 44 mm à 99 mm La surface verte du tambour d'image est endommagée ou souillée. Si cette surface est endommagée, remplacez le tambour d'image. Consultez "Remplacez le tambour d'image" à la page 79. Si elle est souillée, essayez-la doucement avec un chiffon doux. Si le problème persististe, remplacez le tambour d'image. Consultez "Remplacez le tambour d'image" à la page 79. 113 mm Le rouleau de l'unité de fusion est endommagé. Remplacez l'unité de fusion. Consultez "Remplacement de l'unité de fusion" à la page 87.
Le tambour d'image a été exposé à la lumière.	Sortez le tambour d'image de l'imprimante et stockez-le dans un endroit sans lumière pendant plusieurs heures. Si le problème persististe, remplacez le tambour d'image. Consultez "Remplacez le tambour d'image" à la page 79.

Bandes blanches longitudinales

Solution

Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.

Remplacez la cartouche de toner.

Remplacez le tambour d'image.

Grisés décolorés dans des sections non imprimées

Cause possible	Solution
Le support a été affecté par l'électricité statique.	Stockez le support selon les températures et les niveaux d'humidité prescrites. Consultez "Spectingutions" à la page 128.
Le support est trop écais.	Utilisez les supports recommends. Consultez "Paramètres du pilote" à la page 12.
Le niveau de toner est faible.	Remplacez la cartouche de toner. Consultez "Remplacez la cartouche de toner" à la page 73.

Le toner se détache lorsqu'vous frottez la surface imprimée.

Cause possible	Solution
Le的话语 ainsi que le type de support peuvent ne pas être appropriés.	Sélectionnez le的话语 le plus écais dans le menu (MEDIA MENU (MENUSUPPORT) → YYY MEDIA WEIGHT (GRAMMAGE YYY)).
Les matériaux d'emballages ont été laissés sur l'unité de fusion lorsque celle-ci a été installée.	Attention! L'unité de fusion (four) peut être BRÜLANTE! Ouvrez le capot et assurez-vous que tous les matériaux d'emballage ont été retires de l'unité de fusion. Consultez "Remplacement de l'unité de fusion" à la page 87.

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette).

Impossible de configurer la connexion USB

Windows NT 4.0 ne prend pas en charge USB. Windows 95 mis à niveau vers Windows 98 peut ne pas prendre en charge USB.

Cause possible	Solution
Le cable USB ne répond pas aux exigences USB.	Utilisez un cable USB conforme à la norme Ver. 2.0.
L'interface est désactivée.	Assurez-vous que l'interface USB est activée dans le menu (USB MENU (MENU USB) → USB → ENABLE (ACTIVÉ)).
La procédure de configuration n'a pas été effectué correctement ou a été annulée.	Effectuez de nouveau la configuration depuis le début.
Le cable USB est déconnecté ou endommagé.	Reconnectez le cable ou essayez un nouveau cable.
Un concentrateur USB est utilisé.	L'imprimante ne peut pas être utilisée avec un concentrateur USB. Connectez l'imprimante directement à l'ordinateur.
Le cable USB est installé dans le port Ethernet.	Assurez-vous que le cable USB est connecté dans le port USB blanc (1) de l'imprimante :

Impossible d'imprimer

• PRNUSBx write error (Erreur d'écriture PRNUSBx) est affiché.

Cause possible	Solution
L'interface est désactivée.	Activez l'interface USB dans le menu USB MENU (MENU USB) → USB → ENABLE (ACTIVÉ)).
L'imprimante est éteinte.	Allumez l'imprimante.
Le cable d'interface de l'imprimante est déconnecté.	Rebranchez le cable d'interface de l'imprimante.
Un convertisseur, un tampon, une rallonge ou un concentrateur USB est utilisé.	Testez en connectant l'imprimante directement à l'ordinateur.
Le port de sortie du pilote d'imprimante est incorrect.	Sélectionnez le port de sortie approprié sur lequel le cable d'interface de l'imprimante est connecté.
L'imprimante n'est pas sélectionnée dans le pilote d'imprimante.	Sélectionnez l'imprimante ou définissez une imprimante par défaut.
Un pilote d'imprimante incorrect est utilisé.	Supprimez ce pilote d'imprimante et installez le pilote d'imprimante approprié à l'aide du CD fourni avec l'imprimante.
L'application n'est pasCompatible avec le système d'exploitation.	Mettez à niveau l'application.
La mémoire est insuffisante pour les applications exécutées.	Fermez toutes les autres applications.
Le fjichier d'impression est alteré.	Corrigez ou recréez le fjichier d'impression.
La mémoire est insuffisante pour l'application.	Augmentez la mémoire de l'ordinateur.
Le pilote d'imprimante n'est pas correctement configuré.	Configurez ajustement le pilote d'imprimante.

L'imprimante demande un changement de format de support pour continuer l'impression

Cause possible	Solution
Le support charge dans le bac ne correspond pas au format utilisé dans l'application logicielle.	Remplacez le support dans le bac pour qu'il corresponde au format utilisé dans l'application et appuyez sur ON-LINE pour continuer ou poursuivez l'impression sur le support courant en appuyant sur ON-LINE.

L'imprimante est sous tension, mais ne passe pas en ligne

Cause possible	Solution
Mauvaise connexion	Arrêtez l'imprimante et débranchez le cordon d'alimentation. Rebranchez le cordon d'alimentation et allumez l'imprimante. Si cela n'efface pas le message, communiquez avec un centre de réparation.

L'imprimante émet des bruits bizarres

Cause possible	Solution
L'imprimante n'est pas sur l'horizontal.	Placez l'imprimante sur une surface stable et solide.
Il y a des morceaux de papier ou autre à l'intérieur de l'imprimante.	Vérifiez l'intérieur de l'imprimante et retirez tout papier ou autre objet.
Le capot supérieur n'est pas bien fermé.	Appuyez sur les côtés gauche et droit du capot supérieur.
L'imprimante nécessite une période de chauffage après avoir quitté le mode d'économie d'énergie.	Dans le menu (SYS CONFIG MENU (MENUCONFIG. SYSTème) → POW SAVE TIME (Délai ÉCONOMIE D'ENERGIE)), définièse une valeur plus élevé pour augmenter le salarié avant que l'imprimante passée au mode d'économie d'énergie.
Le tambour d'image effectue un nettoyage pour assurer la qualité d'impression.	Attendez que ce nettoyage soit terminé.
L'unité de fusion règle la température.	Attendez que ce processus soit terminé.
L'imprimante recoit des données d'une autre interface.	Attendez que les données soient traitées.

L'impression s'annule

Cause possible	Solution
Le cable d'interface de l'imprimante est endommagé.	Remplacez le cable d'interface de l'imprimante.
Le délambda d'attente est trop court.	Entrez un délambda d'attente plus long dans le menu (SYS CONFIG MENU (MENU CONFIG. SYSTème) → WAIT TIMEOUT (Délai D'ATTENTE)).
Erreur sur l'imprimante	Vérifiez le panneau de commande. Si un message d'erreur est affché, résolvez le problème.

La vitesse d'impression est lente

Cause possible	Solution
Le traitement du travail d'impression est effectué par l'ordinateur.	Utilisez un ordinateur doté d'un processeur plus rapide.
La haute résolution d'impression est sélectionnée.	SéLECTIONnez une résolution d'impression inférieure dans l'onglet Job Options (Options de travail) du pilote d'imprimante.
Les données sont trop complexes.	Simplifie les données.

Généralités

Utilisez pour générer une page de nettoyage qui passe à travers l'imprimante avant que le travail ne soit imprimé. Cela devrait supprimer la décoloration, les stries ou les irrégularités des pages imprimées.

Pour plus d'informations,

Windows : consultez la page 166

Manuel : consultez la page 167

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Clique sur Propriétés.
5. Cliquez sur l'onglet Job Options (Options de travaux).
6. Cliquez sur Advanced (Avancé).
7. Dans Run Maintenance Cycle before printing (Exécuter cycle de maintenance avant l'impression), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Option d'imprimante.
4. Sélectionnez Run maintenance cycle before printing (Exécuter cycle de maintenance avant l'impression). Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
5. Changez au besoin les autres paramètres.
6. Cliquez sur Print (Imprimer).

Généralités

Les pilotes d'impression vous permettent de régler les paramètres de votre travail d'impression. Les paramètres du pilote peuvent interagir entre eux. Par exemple, le type de papier, le grammage et la taille utilisés limitent plusieurs de vos paramètres d'impression.

Les changements aux paramètres du pilote peuvent être

• utilisé uniquement pour un travail d'impression unique
• enregistré comme paramètres par défaut pour TOUS les travaux d'impression

• enregistré (sous un nom) pour utilisation ultérieure [seullement avec pilotes PCL et Macintosh].

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Windows et macintosh

Consultez le Guide d'installation imprimé pour obtenir plus d'informations sur l'installation des pilotes d'imprimante.

Le CD(s) fourni avec l'imprimante :

Pilotes d'imprimante

Utilitaires couleur

Utilitaires réseau

Manuels

L'imprimante est livrée avec les pilotes d'emulation

PCL Adobe® PostScript® (PS).

Vous pouvez installer un seul pilote ou tous ces pilotes.

Votre choix dépend de vos exigences en matière d'impression.

PCL

Choisissez le pilote PCL, si vous utilisez des polices de caractères TrueType et n'imprimez pas de fichiers PostScript (y compris les fichiers «.eps»).

Il est plus efficace et donne de bons résultats.

PostScript

Choisissez le pilote PostScript, si vous utilisez des polices de caractères PostScript ou imprimez des graphiques PostScript.

Les performances seront plus rapides. La qualité d'impression des graphiques sera optimale.

Les dessins au trait dans ce manuel sont PostScript. Si vous prévoyez d'imprimer des parties de ce manuel, sélectionnez le pilote PostScript. Sinon, les dessins au trait s'impriment à basse résolution. Il se peut que la qualité d'impression laisse à désirer.

Si l'un ou l'autre des pilotes ne répond pas à tous vos besoins, installez les deux. Sélectionnez le même port d'imprimante (port LPT1 ou réseau) pour les deux pilotes pendant l'installation.

Définissez le pilote que vous prévoyez utiliser le plus souvent comme pilote Windows par défaut. La plupart des applications vous permettent de choisir une imprimante différente depuis la boîte de dialogue, donc vous pouvez utiliser un autre pilote à votre gré.

Modifier les paramètres du pilote d'imprimante

Quand vous changez les paramètres du pilote, vous pouvez appliquer les changements à :

tous les travaux (Défaut)

travaux d'impression individuels

Tous les travaux (défaut)

Pour changer les paramètres du pilote et appliquer les changements à l'ensemble des travaux d'impression,

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes in Windows XP (Imprimantes et télécopieurs dans Windows XP)].
2. Cliquez du bouton droit sur votre imprimante.
3. Procédez avec les paramètres du pilote.
4. Cliquez sur OK jusqu'à ce que vous retourniez à l'écran Printers (Imprimantes) principal.
5. Fermez l'écran.
6. Vos changements sont maintenant les paramètres par défaut de votre imprimante.

Travaux d'impression individuels

Pour changer les paramètres du pilote et appliquer les changements à un travail d'impression unique,

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Clique sur Properties (Propriétés).
5. Procédez avec les paramètres du pilote.
6. Cliquez sur OK jusqu'à ce que vous retourniez à l'écran Printers (Imprimantes) principal.
7. Cliquez sur OK.
8. Le document s'imprime.

Enregistrer les paramètres du pilote

Il y a deux manières d'enregistrer les paramètres du pilote d'impression.

1. Vous pouvez effectuer des changements aux paramètres et les enregistrer comme nouveaux paramètres par défaut.
2. Vous pouvez effectuer des changements aux paramètres du pilote et les enregistrer sous un pilote nommé.

Cela vous permet de configurer et d'enregistrer les paramètres du pilote utilisés pour diverses situations d'impression.

Vous pouvez enregistrer jusqu'à 14 pilotes nommés.

Pour plus d'informations,

Windows, PostScript : Cette fonction n'est pas disponible avec ce système d'exploitation.

Windows, PCL : consultez la page 172

Manuel : consultez la page 175

Cette fonction n'est pas disponible avec ce système d'exploitation.

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes in Windows XP (Imprimantes et télécopieurs dans Windows XP)].
2. Cliquez du bouton droit sur votre imprimante.
3. Suivant :

Windows XP/2000 : Sélectionnez Options d'impression.

Windows Me/98 : Sélectionnez Propriétés.

Windows NT : Sélectionnez Document Default (Valeurs par défaut du document).

1. Changez chaque paramètre.
2. Dans l'onglet Setup (Configuration), sous Driver Settings (Paramètres du pilote), cliquez sur Add (Ajouter).
3. Dans Setting Name (Nom du paramètre), entrez le nom souhaité.
4. Vous pouvez enregistrer votre sélection de support (papier) comme partie de votre pilote nommé. Pour ce faire, sélectionnez Form Information is Kept (information de forme conservée).
5. Cliquez sur OK.
6. Sous Driver Settings (Paramètres du pilote), sélectionnez un paramètre nommé à utiliser.
7. Cliquez sur OK.
8. Fermez la boîte de dialogue.

Vérifiez si des paramètres de pilote enregistrés sont utilisés

Vous pouvez effectuer des changements aux paramètres du pilote et les enregistrer (sous un pilote nommé) pour utilisation ultérieure. Vous pouvez le faire si vous utilisez des pilotes PCL et/ou Mac.

Afin d'apporter des changements aux paramètres du pilote, vérifie toujours si un pilote nommé est utilisé.

Pour ce faire :

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Setup (Configuration) (au besoin).
6. Regardez la liste sous Driver Settings (Paramétres de pilote). Si vous VOYZ un nom autre que Default (Défaut), un pilote nommé est utilisé.
7. Si vous utilisez un pilote nommé, vous pouvez

Sélectionnez "Default" (Défaut) dans la liste sous Driver (Pilote). Cela restaure tous les paramètres du pilote aux paramètres usine par défaut. Vous pouvez ensuite procéder avec vos changements.

Procédez avec vos changements et ne les enregistrez pas. Utilisez les changements seulement pour un travail d'impression unique.

procédez avec vos changements et enregistrez-les sous un pilote nommé.

Procédez avec vos changements et enregistrez-les sous le nouveau pilote nommé.

Travaux d'impression individuels

Quand vous travaillez à l'intérieur des pilotes, vous remarquerez que les écrans ont souvent un bouton Default (Défaut).

Cliquez sur Default (Défaut) pour restaurer les paramètres du pilote à ses paramètres usine.

Généralités

Sommaire

Macintosh OS 10.2 et 10.3

Le "Summary (Sommaire)"iste tous les paramètres d'impression actuellement définis pour votre travail d'impression. Consultez "Summary (Sommaire)" à la page 176.

Préréglages

Macintosh OS 10.2 et 10.3

Les "préreglages" vous permettent d'enregistrer un groupe de paramètres que vous utiliserez pour de nombreux documents, ou pour modifier les paramètres désignés comme préreglages standard. Consultez "Préréglages" à la page 176.

Scheduler (Calendrier)

Macintosh OS 10.3 unicité

Le "Scheduler" (Calendrier) vous permet de programmer quand votre travail d'impression sera imprimé et sa priorité relative par rapport aux autres travaux dans la file d'impression. Consultez "Scheduler (Calendrier)" à la page 178.

Gestion du papier

Macintosh OS 10.3 unicité

"Paper Handling" (Gestion du papier) permet de déterminer la manière dont seront imprimées les pages de votre travail d'impression. Les options sont : Reverse page order (Ordre inverse), All Pages (Toutes les pages), Odd numbered pages (Pages impaires) ou Even numbered pages (Pages paires).

Sélectionnez "Reverse page order" (Ordre inverse) pour imprimer la dernière page du document en premier. Cela est utile quand vous imprimez via la sortie arrière à chemin droit requise pour papier glacé, étiquettes, enveloppes et transparents.

Consultez "Paper Handling (Gestion des supports)" à la page 179.

Macintosh OS 10.2 et 10.3

Cet écran affiche tous les paramètres d'impression pour votre travail d'impression actuel.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Presets (Prérogliages). Sélectionnez Summary (Sommaire).

Utiliser / enregistrer les préréglages

Les "préréglages" vous permettent d'enregistrer un groupe de paramètres que vous utiliserez pour de nombreux documents, ou pour modifier les paramètres désignés comme préréglages standard.

Par exemple, si vous utilisez Job Accounting (Comptabilisation des travaux), vous pouvez entrer votre nom d'utilisateur et ID de compte de travail dans l'écran Job Accounting (Comptabilisation des travaux), puis enregistrez le paramètre comme partie des préréglages standard.

Création d'un nouveau préréglage

1. Définissez tous les paramètres d'impression que vous souhaitez enregistrer comme préréglages.
2. Sélectionnez Summary (Sommaire). Passez en revue les paramètres pour vous assurer d'avoir tous les paramètres que vous souhaitez enregistrer.
3. Ouvrez la liste déroulante Presets (Préréglages). Sélectionnez Save As... (Enregistrer sous.)
4. Tapez un nom sous lequel enregistrer vos paramètres.
5. Cliquez sur OK.
6. Le nouveau préréglage apparait dans la liste déroulante.

Modification d'un préréglage existant

1. Assurez-vous que le préréglage à modifier est sélectionné dans la case Preset (Préréglage).
2. Effectuez les modifications requises dans les paramètres d'imprimante.
3. Passez en revue l'écran Summary (Sommaire) pour confirmer les paramètres désirés.
4. Ouvrez la liste. Sélectionnez Save (Sauvegarder). Les paramètres révisés sont enregistrés sous ce préréglage.

Mise en GARDE!

Quand vous cliquez sur Delete (Supprimer), le préréglage est supprimé instantanément sans qu’il vous soit demander de confirmer la suppression.

1. Assurez-vous que le préréglage à modifier est sélectionné dans la case Preset (Préréglage).
2. Ouvrez la liste. Sélectionnez Delete (Supprimer). Ce préréglage est supprimé de la liste.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Calendrier.
4. À Document d'impression, programmez le calendrier des travaux d'impression.

Maintenant (la valeur par défaut).

À [temps spécifique en incrément d'une minute]

En Suspendu (Suspendu) [jusqu'à ce que vous reveniez et sélectionniez Now]

1. À Priority (Priorité), sélectionnez l'urgence de votre travail d'impression.

Si vous travaillez avec d'autres documents dans la file d'impression, ce paramètre détermine la priorité d'impression de votre travail.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages.

Sélectionnez Paper Handling (Gestion des supports).

Inverser l'ordre des pages

Sélectionnez cette option pour imprimer la dernière page du document en premier.

Cela est pratique quand vous imprimez via la sortie arrière (chemin droit).

À utiliser pour le papier épais, étiquettes, enveloppes et transparents.

Print (Imprimer)

Toutes les pages

Pages impaires

Pages paires

À utiliser pour imprimer seulement les pages paires ou impaires de votre document.

Présentation

Bannières : consultez la page 181

Finition noire : consultez la page 185

Black Overprint (Sur impression noir) : consultez la page 188

Impression avec toner noir : consultez la page 191

Livretts (Impression avec reliure) : consultez la page 198

Assemblage : consultez la page 203

Color Matching (Concordance des couleurs) : consultez la page 207

Format de page personnalisé : consultez la page 267

Impression duplex (recto verso) : consultez la page 276

Grayscale (Échelle de gris) : consultez la page 289

Impression N-up (N par page) : consultez la page 290

Photos : consultez la page 294

Posters : consultez la page 295

Résolution d'impression : consultez la page 297

Save as File (Enregistrer un fichier) : consultez la page 302

Économie toner : consultez la page 306

Filigranes : consultez la page 310

Généralités

Une bannière est un document imprimé sur une feuille de papier très longue.

Pour imprimer une bannière, vous devez

• utiliser un logiciel qui prend en charge les bannières Notes :

Word ne prend pas en charge les bannières. Word limite la longueur de page à 22 pouces (558,8 mm).

PowerPoint prend en charge les bannières.

• Définissez un format personnalisé pour votre bannière. Consultez "Format de page personnalisé" à la page 267.
• utilisez le bac multifonction et face vers le haut (sortie arrière)

Consultez

Bac multifonction (Bac MF) [Alimentation manuelle] : consultez la page 45

Face vers le haut (Sortie arrière) : consultez la page 62

Spécifications

Longueur : jusqu'à 47" (1.2 m) - Gamme de largeurs = 8½ à 8¾ (210 à 215,9 mm) Weight Range = 28 à 34 lb. Bond US (105 à 128 g/m²) - Chemin = sortie arrêté (empileuse face vers le haut) uniquement - Alimentez une feuille à la fois

Pour de l'information importante sur l'impression de bannières, consultez "Généralités" à la page 181.

Avant d'imprimer une bannière, vous devez régler "Multi Purpose Tray is Manual feed" à ON dans le pilote d'imprimante. Le réglage par défaut est OFF.

Le panneau d'opérateur d'imprimante vous demandera de charger le support avant que le document soit imprimé.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Paper Quality (Qualité support).
6. Cliquez sur Advanced (Avancé).
7. Sous Document Options (Options de document), sous Printer Features (Caractéristiques de l'imprimante), dans "Multipurpose tray is handled as manual feed (Le bac MF est traité comme un bac d'alimentation manuelle.)", effectuez les sélections. Les choix sont : Yes (Oui) ou No (Non).
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran de l'onglet Paper Quality (Qualité papier) apparaît.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. L'écran Print (Impression) principal apparait.
14. Effectuez tout autre changement.
15. Cliquez sur OK.
16. Le document s'imprime.

Pour de l'information importante sur l'impression de bannières, consultez "Généralités" à la page 181.

Avant d'imprimer une bannière, vous devez régler "Multi Purpose Tray is Manual feed" à ON dans le pilote d'imprimante. Le réglage par défaut est OFF.

Le panneau d'opérateur d'imprimante vous demandera de charger le support avant que le document soit imprimé.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Setup (Configuration).
6. Cliquez sur Paper Feed Options (Options d'alimentation).
7. Dans "MPT is Manual Feed", effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet Setup (Configuration) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. Le document s'imprime.

Macintosh OS 10.2 et 10.3

Pour de l'information importante sur l'impression de bannières, consultez "Généralités" à la page 181.

Avant d'imprimer une bannière, vous devez régler "Multi Purpose Tray is Manual feed" à ON dans le pilote d'imprimante. Le réglage par défaut est OFF.

Le panneau d'opérateur d'imprimante vous demandera de charger le support avant que le document soit imprimé.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Option d'imprimante.
4. Sélectionnez "Multi Purpose Tray is Manual feed". (Avant d'imprimer une bannière, vous devez sélectionner "Multi Purpose Tray is Manual feed" à ON dans le pilote d'imprimante. Le réglage par défaut est OFF).

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).

Généralités

Votre imprimante peut imprimer du noir au fini glacé (brillant) ou mat (fini neutre).

Travaux d'impression individuels

Les options de couleur du pilote sont conçues pour fonctionner avec les données RGB.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Cliquez sur l'onglet Color (Couleur).
4. Dans Advanced Color (Couleur avancée), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Sous Black Finish (Finition noire), effectuez les sélections.

Les choix sont: Auto, Gloss (Glacé), et Matte (Mat).

Gloss (glacé)

Cette option produit une impression avec un fini plus lustré.

Cette option utilise plus de noir et moins de CMJN tout en donnant un noir plus mat.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).
3. Le document s'imprime.

Windows : tous les travaux (défaut)

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes in Windows XP (Imprimantes et télécopieurs dans Windows XP)].
2. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante.
3. Suivant

Windows 98/Me : Sélectionnez Propriétés. Cliquez sur Propriétés d'imprimante.

Windows 2000/XP : Sélectionnez Propriétés. Cliquez sur Options d'impression.

Windows NT 4.0 : Sélectionnez Document Defaults (Valeurs par défaut du document).

1. Cliquez sur l'onglet Color (Couleur).
2. Dans Advanced Color (Couleur avancée), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Sous Black Finish (Finition noire), effectuez les sélections. Les choix sont : Auto, Gloss (Glacé), et Matte (Mat).

Gloss (glacé)

Cette option produit une impression avec un fini plus lustré.

Cette option utilise plus de noir et moins de CMJN tout en donnant un noir plus mat.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).
3. Le document s'imprime.

Macintosh OS 10.2 et 10.3

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Presets (Préréglages).
4. Sous Color Mode (Mode couleur), Sélectionnez Advanced Color (Couleur avancée).
5. Choisissez le type de fini noir.

Gloss (glacé)

Cette option produit une impression avec un fini plus lustré.

Cette option utilise plus de noir et moins de CMJN tout en donnant un noir plus mat.

1. Changez au besoin les autres paramètres.
2. Cliquez sur Print (Imprimer).

Généralités

La surimpression noire élimine le bord blanc entre les polices imprimées et le fond couleur.

Il est seulement possible d'utiliser la surimpression noire quand on imprime du texte à 100% noir sur fond couleur.

1. Certaines applications peuvent ne pas prendre en charge la surimpression noire.
2. Les polices (caractères) doivent être à 100% noir. S'ils ne le sont pas, elles seront traitées comme graphiques. La surimpression noire ne fonctionnera pas.

Example :

Si vous imprimez de grosses lettres sur fond couleur avec

• un progiciel Microsoft Office
• une police True Type
• Windows XP, 2000, ou NT 4.0

La surimpression noire ne fonctionnera pas.

Remplacez la police True Type par une police d'imprimante.

1. Quand la couleur de fond est très foncée, il se peut que la fusion du toner ne se fasse pas correctement. Changez le fond à une couleur plus claire.

Black Overprint (Surimpression noir) peut seulement être utilisée sous Mac OS 10. x si vous utilisez une application qui spécifie un espace couleur RGB et si vous utilisez la concordance des couleurs PostScript.

Pour plus d'informations,

Windows, PostScript : consultez la page 189

Windows, PCL : consultez la page 189

Macintosh OS 9.x : consultez la page 190

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 190

Pour plus d'informations, consultez "Généralités" à la page 188.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Suivant :

Windows XP : Cliquez sur Advanced (Avancé).

Windows 2000 : Passez à l'étape suivante.

Windows Me/98/NT: Cliquez sur Properties (Propriétés).

1. Sous l'onglet Couleur, cliquez sur Advanced (Avancé).
2. Sélectionnez Black Overprint (Sur-impression=noire).

Pour plus d'informations, consultez "Généralités" à la page 188.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Suivant :

Windows XP : Cliquez sur Advanced (Avancé).

Windows 2000 : Passez à l'étape suivante.

Windows Me/98/NT : Cliquez sur Properties (Propriétés).

1. Dans l'onglet Job options (Options de travail), clique sur Advanced (Avancé).
2. Sélectionnez Black Overprint (Sur-impression=noire).

Pour plus d'informations, consultez "Généralités" à la page 188.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez ensuite le menu déroulant juste sous l'imprimante
5. Dans Color Options (Options de couleur), sélectionnez Black Overprint (Sur-impression noire).

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée

Pour plus d'informations, consultez "Généralités" à la page 188.

Black Overprint (Surimpression noir) peut seulement être utilisée sous Mac OS 10. x si vous utilisez une application qui spécifie un espace couleur RGB et si vous utilisez la concordance des couleurs PostScript.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez le menu déroulant. Sélectionnez Printer Functions (Fonctions de l'imprimante).
5. Dans Color Options (Options de couleur), sélectionnez Black Overprint (Sur-impression noire).

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée

Pour utiliser la génération du noir, sélectionnez Office Color ou GraphicPro dans le mode d'impression.

Votre imprimante peut imprimer la couleur noire de deux manières :

• le noir composite
• noir vrai

Noir composite

Les toners cyan, magenta, jaune et noir sont combinés pour créer un noir composite.

Utilisez le noir composite lorsque vous imprimez des photos.

Le noir composite peut avoir une teinte brunâtre.

Noir vrai

Pour imprimer du noir vrai, seulement le toner noir est utilisé.

Utilisez le noir vrai lorsque vous imprimez une combinaison de texte et de graphismes.

Si vous utilisez le noir vrai pour imprimer des photos, les zones sombres des photos peuvent rester noires.

Pour plus d'informations,

Windows, PostScript : consultez la page 192

Windows, PCL : consultez la page 195

Macintosh OS 9.x : consultez la page 196

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 197

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Suivant :

Windows 98/Me/NT4.0/XP : Cliquez sur Propriétés.

Windows 2000 : Passez à l'étape suivante.

1. Cliquez sur l'onglet Couleur.
2. Cliquez sur Office Color (Couleurs Office).
3. Cliquez sur Options.
4. Dans Black Finish (Finition noire), effectuez les sélections.

Automatique

Si Auto est sélectionné, votre imprimante utilise automatiquement la meilleure méthode (Composite ou True Black) pour rendre le noir, selon le type de document que vous imprimez.

Noir composite

Les toners cyan, magenta, jaune et noir sont combinés pour créer un noir composite.

Utilisez le noir composite lorsque vous imprimez des photos.

Le noir composite peut avoir une teinte brunâtre.

True black (noir vrai) (k)

Pour imprimer du noir vrai, seulement le toner noir est utilisé.

Utilisez le noir vrai lorsque vous imprimez une combinaison de texte et de graphismes.

Si vous utilisez le noir vrai pour imprimer des photos, les zones sombres des photos peuvent partir noires.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet Color (Couleur) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. Le document s'imprime.

Travaux d'impression individuels

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Suivant :

Windows 98/Me/NT4.0/XP : Cliquez sur Propriétés.

Windows 2000 : Passez à l'étape suivante.

1. Cliquez sur l'onglet Couleur.
2. Cliquez sur Graphic Pro.
3. Cliquez sur Options.
4. À Pure Black Text/Graphicis (Texte/graphiques noir pur), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet Color (Couleur) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. Le document s'imprime.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Suivant :

Windows 98/Me/NT4.0/XP : Cliquez sur Propriétés.

Windows 2000 : Passez à l'étape suivante.

1. Cliquez sur l'onglet Job Options (Options de travaux).
2. Cliquez sur Avancé.
3. À "Always use K toner for 100% Black areas" (Toujours utiliser du toner K pour les zones à 100% noir), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran de l'onglet Job Option (Option de travail) apparaît.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. L'écran Print (Impression) principal apparait.
10. Effectuez tout autre changement.
11. Cliquez sur OK.
12. Le document s'imprime.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

La présente section explique uniquement les options qui s'appliquent au pilote LaserWriter 8.

Consultez les directives du fabricant concernant le fonctionnement des autres pilotes, comme par exemple le pilote AdobePSMC.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez ensuite le menu déroulant juste sous l'imprimante.
5. Dans Color Option (Option couleur), Sélectionnez Office Color (Couleurs Office) ou Graphic Pro 3.
6. À Black Generation (Génération du noir), effectuez les sélections.

Automatique

Si Auto est sélectionné, votre imprimante utilise automatiquement la meilleure méthode (Composite ou True Black) pour rendre le noir, selon le type de document que vous imprimez.

Génération du toner CMYK

Noir composite

Les toners cyan, magenta, jaune et noir sont combinés pour créer un noir composite.

Utilisez le noir composite lorsque vous imprimez des photos.

Le noir composite peut avoir une teinte brunâtre.

Génération du toner noir (k) seulement

True Black (Noir Vrai)

Pour imprimer du noir vrai, seulement le toner noir est utilisé.

Utilisez le noir vrai lorsque vous imprimez une combinaison de texte et de graphismes.

Si vous utilisez le noir vrai pour imprimer des photos, les zones sombres des photos peuvent rester noires.

Pour plus d'informations, consultez "Généralités" à la page 191.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez le menu déroulant et Sélectionnez Printer Functions (Fonctions de l'imprimante).
5. Dans Print Mode (Mode Impression), Sélectionnez Office Color (Couleurs Office) ou Graphic Pro 3.
6. À Black Generation (Génération du noir), effectuez les sélections.

Automatique

Si Auto est sélectionné, votre imprimante utilise automatiquement la meilleure méthode (Composite ou True Black) pour rendre le noir, selon le type de document que vous imprimez.

Génération du toner CMYK

Noir composite

Les toners cyan, magenta, jaune et noir sont combinés pour créer un noir composite.

Utilisez le noir composite lorsque vous imprimez des photos.

Le noir composite peut avoir une teinte brunâtre.

Génération du toner noir (k) seulement

True Black (Noir Vrai)

Pour imprimer du noir vrai, seulement le toner noir est utilisé.

Utilisez le noir vrai lorsque vous imprimez une combinaison de texte et de graphismes.

Si vous utilisez le noir vrai pour imprimer des photos, les zones sombres des photos peuvent partir noires.

Généralités

L'impression en livret vous permet d'imprimer un document sous forme de pamphlet ou de carte de souhait.

L'unité duplex et de la mémoire additionnelle doivent être installées et activées dans le pilote avant d'utiliser l'impression en livre.

Certaines applications ne prennent pas l'impression en livre en charge.

Veuillez lire les notes (plus bas).

Pour plus d'informations,

Windows, PostScript : consultez la page 200

Windows, PCL : consultez la page 201

Macintosh OS 9.x : consultez la page 202

Macintosh OS 10.1, 10.2, et 10.3 : Cette fonction n'est pas disponible avec ces systèmes d'exploitation

Restrictions de l'impression en livret

1. Avant d'utiliser l'impression en livret, l'unité duplex et de la mémoire additionnelle

doivent être installés

activées dans le pilote.

1. Non offerte pour certaines connexions réseau ; consultez le fichier d'aide.
2. Certaines applications ne prennent pas en charge l'impression de livrets.
3. Le paramètre « droite à gauche » permet d'imprimer un livre pour la lecture de droite à gauche utilisée pour certaines langues.
4. PostScript

Cette fonction n'est pas disponible avec ces systèmes d'exploitation

Windows Me/98

Windows NT

1. PCL

Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Windows 98 ou 95.

SEULEMENT l'impression de cahiers est disponible

Windows Me

Windows NT

1. L'impression en livre est limitée à quatre (4) pages par feuille [deux (2) pages par côté].

Exemple :

L'impression d'un livre de 5,5 po x 8,5 po sur une feuille de 8,5 po x 11 po

1. La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations,

Généralités : consultez la page 198

Restrictions de l'impression en livre : consultez la page 199

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Suivant : Windows 98/Me/NT4.0/XP : Cliquez sur Properties (Propriétés) Windows 2000 : passez à l'étape suivante.
5. Cliquez sur l'onglet Layout (Disposition).
6. Sous Pages Par Feuille (Pages par feuille), dans la liste déroulante, Sélectionnez Booklet (Livret).
7. Sous Print on Both Sides (Duplex) (Imprimer des deux côtés (recto verso)), Sélectionnez Flip on Short Edge (Réflexion côté court).
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran Print (Impression) principal apparait.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. Le document s'imprime.

Pour plus d'informations,

Généralités : consultez la page 198

Restrictions de l'impression en livre : consultez la page 199

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Suivant :

Windows 98/Me/NT/XP : Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).

Windows 2000 : Cliquez sur Setup (Configuration).

1. Suivant :

Windows 98/Me/NT/XP : Cliquez sur l'onglet Setup (Configuration). Sous Finishing Mode (Mode de finition), dans la liste déroulante, sélectionnez Booklet (Livret).

Windows 2000 : Sous Finishing Mode (Mode de finition), dans la liste déroulante, Sélectionnez Booklet (Livret).

1. Cliquez sur le bouton Options.
2. Définissez ensuite au besoin les valeurs Signature, 2 pages (2 pages), Right to Left (Droit à gauche) et Bind Margin (Marge de reliure). Voir l'Aide en ligne pour des informations.
3. Cliquez sur OK.
4. L'écran de l'onglet Setup (Configuration) apparaît.
5. Effectuez tout autre changement.
6. Cliquez sur OK.
7. L'écran Print (Impression) principal apparait.
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. Le document s'imprime.

Pour plus d'informations,

Généralités : consultez la page 198

Restrictions de l'impression en livre : consultez la page 199

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Paper Setting (Paramètres de support).
3. Dans le panneau Attribut de page, sous Paper (Papier), Sélectionnez le format papier sur lequel sera imprimé le travail.
4. À côté de Orientation, Sélectionnez Portrait ou Landscape (Paysage).

Portrait est l'icône à gauche.

Landscape (Paysage) est l'icône à droite.

1. Clique sur Fichier (Fichier) → Imprimer (Imprimer).
2. Dans le panneau Layout (Disposition), cochez la case pour l'impression recto verso.

Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Important

Si votre application logicielle comporte une option

d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Cela prévient tout conflit entre le logiciel et le pilote de l'imprimante.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue

Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

L'assemblage est l'impression de plusieurs copies d'un document de plusieurs pages en mettant les pages dans le bon ordre.

Si vous imprimez plusieurs copies d'un document de plusieurs pages SANS spécifique l'assemblage, toutes les copies de la première page sont faites avant les copies de la (des) page(s) suivante(s).

Pour plus d'informations,

Windows : consultez la page 204

Macintosh OS 9.x : consultez la page 205

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 206

Important

Si votre application logicielle comporte une option d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Cela prévient tout conflit entre le logiciel et le pilote de l'imprimante.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations, consultez "Généralités" à la page 203.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Suivant :

Windows 98/Me/NT4.0/XP : cliquez sur Properties (Propriétés)

Windows 2000 : passez à l'étape suivante.

1. Dans l'onglet Job Options (Options de travaux), sous Job Type (Type de travail), sélectionnez le nombre d'exemplaires requis.

Sélectionnez Assembler.

1. Suivant :

Windows 98/Me/NT4.0/XP : cliquez sur OK.

Windows 2000 : passez à l'étape suivante.

1. Suivant :

Windows 98/Me/NT4.0 : clique sur OK.

Windows XP/2000 : clique sur Print (Imprimer).

Important

Si votre application logicielle comporte une option d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Cela prévient tout conflit entre le logiciel et le pilote de l'imprimante.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations, consultez "Généralités" à la page 203.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans la boîte General Controls (Commandes générales), à Number of Copies (Nombre de copies), Sélectionnez le nombre de copies à imprimer.
4. Dans le panneau Print Option (Option d'impression), Sélectionnez Collate (Assembler).
5. Cliquez sur OK.
6. Imprimez le document.

Important

Si votre application logicielle comporte une option d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Cela prévient tout conflit entre le logiciel et le pilote de l'imprimante.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations, consultez "Généralités" à la page 203.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Par nombre de copies, sélectionnez le nombre de copies à imprimer.
4. Dans le panneau Print Function (Fonction d'impression), sélectionnez Collate (Assembler).
5. Cliquez sur OK.
6. Imprimez le document.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

La reproduction des couleurs est une étape complexe.

Ce sujet est divisé en deux sections :

Information de base

L'information de base explique les facteurs affectant la concordance de couleur.

Consultez la page 210.

• comment-faire information

L'information d'utilisation explique comment effectuer la concordance de couleur avec votre imprimante.

Consultez la page 225.

Notions de base

Les couleurs de votre document peuvent être générées et ajustées selon trois méthodes :

1. Gestion des couleurs de l'application (1).

Certains programmes graphiques et de PAO tels que Adobe Photoshop, Adobe Illustrator et Quark Xpress possèdent leur propre système intégré de gestion des couleurs.

La plupart des applications ne possèdent pas ces fonctionnalités et ont recours à celles de l'imprimante ou du système d'exploitation.

1. Gestion des couleurs du système d'exploitation (2).

Windows 98, Me, 2000 et XP utilisent le système de gestion des couleurs Windows ICM.

Mac OS et Mac OS X utilisent Apple ColorSync.

1. Gestion des couleurs de l'imprimante (3).

Lorsque vous imprimez votre document et modifiez les paramètres du pilote de l'imprimante, celle-ci effectue les ajustements de couleur.

Important!

Utilisez un seul système de gestion des couleurs si vous pouvez obtenir les autres résultats de votre imprimante.

Si vous pouvez utiliser le système de gestion des couleurs de votre imprimante, vérifiez que la gestion de couleurs de votre application ou de votre système d'exploitation est activée.

L'utilisation de la gestion de couleurs en plusieurs endroits donnera des résultats imprévisibles.

Ce que décrit ce guide

Ce guide de l'utilisateur considère uniquement le système de gestion des couleurs de l'imprimante.

Si vous désirez en savoir plus sur le programme de gestion des couleurs de votre application ou la fonctionnalité de gestion des couleurs de votre système d'exploitation, reportez-vous à la documentation fournie avec votre logiciel d'application ou avec votre ordinateur.

Information de base

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

La reproduction des couleurs est une étape complexe.

L'information de base explique les facteurs affectant la concordance de couleur.

L'information de base est divisée comme suit :

1. Facteurs qui affectent l'impression en couleur : consultez la page 211
2. Sélection d'une méthode de concordance des couleurs : consultez la page 217
3. Impression de couleurs vives : consultez la page 221
4. Paramètres Couleur : consultez la page 222
5. Hue, Brightness, et Saturation (Teinte, Luminosité et Saturation): consultez la page 224

Facteurs qui affectent l'impression en couleur

De nombreux facteurs peuvent affecter l'impression en couleur.

Certains des facteurs les plus importants sont :

• les différences entre les gammes de couleurs reproduites sur un écran et celles produites par une Imprimante. Consultez la page 212.
• Options du moniteur. Consultez la page 213.
• Les réglages de couleur de votre logiciel. Consultez la page 214.
• Affichage des couleurs par les applications. Consultez la page 214.
• les paramètres couleur du pilote d'imprimante. Consultez la page 215.
• Les conditions de visualisation (éclairage). Consultez la page 216.
• Type de support. Consultez la page 216.

Reproduction des couleurs sur l'affichage ou lors de l'impression

Ni une imprimante ni un écran ne peuvent reproduire la gamme complète de couleurs qui peuvent être perçues par l'œil humain.

Chaque appareil est limité à une gamme particulière de couleurs.

• Une imprimante ne peut reproduire toutes les couleurs affichées à l'écran d'un moniteur.
• Un écran ne peut pas reproduire toutes les couleurs imprimées par une imprimante.

Les deux périphériques utilisent des technologies très différentes pour représenter la couleur.

• Un moniteur utilise les luminophores rouge, vert et bleu (RVB) (ou affichage à cristaux liquides).
• Une imprimante utilise les toners ou les encres cyan, jaune, magenta et noir (CMJN).

Des couleurs très vives (telles que des rouges ou des bleus intenses) peuvent être affichées sur un écran. Ces mêmes couleurs ne peuvent pas être facilement reproduites par quelques imprimantes que ce soit à l'aide de toner ou d'encre.

Certaines couleurs (des jaunes, par exemple) peuvent être imprimées, mais ne peuvent être affichées avec précision à l'écran.

Ces différences entre les couleurs sur l'écran et les couleurs imprimées sont la raison pour laquelle les couleurs imprimées ne concordent pas toujours avec les couleurs affichées à l'écran.

Options du moniteur

Les commandes de luminosité et de contraste du moniteur peuvent modifier l'apparence du document affiché à l'écran.

La température des couleurs du moniteur influe sur l'apparence "chaude" ou "froide" des couleurs affichées.

Plusieurs options de la fonction Color Matching (Concordance de couleur) font référence à la température de couleurs de votre écran.

De nombreux écrans permettent de régler la température de couleurs via leur panneau de commande.

Plusieurs options sont proposées sur un moniteur type :

5000k * ou D50

La plus chaude éclairage tirant sur le jaune

Utilisée spécifique pour l'art graphique

6500k * ou D65

Plus froide

approximatives de la lumière du jour

9300k *

froide

l'option par défaut pour de nombreux moniteurs et téléviseurs.

k = degrés Kelvin, une mesure de la température

Vous pouvez calibrer le régime de couleurs de votre écran en allant à System Preferences (Préférences de)

système) → Affichage → Couleur.

Réglages de logiciel

Plusieurs logiciels comportent leurs propres paramètres de couleur. Les paramètres d'application ont préséance sur les paramètres du pilote.

Reportez-vous à la documentation de votre logiciel pour toutes précisions sur le mode de gestion des couleurs de cette application

Comment un logiciel affiche la couleur

Certaines applications graphiques telles que CorelDRAW®, Adobe® Photoshop®, ou Macromedia Freehand® peuvent afficher la couleur d’une manière différente des applications de bureau telles que Microsoft® Word.

Pour plus d'informations, consultez l'aide en ligne de votre application ou le manuel d'utilisation.

Paramètres du pilote d'imprimante

Il existe plusieurs options disponibles pour faciliter la correspondance des couleurs sur papier à celles affichées à l'écran.

Consultez "Comment" à la page 225.

Pour windows

Les pilotes d'imprimante fournis avec votre imprimante fournissent diverses commandes pour la modification de la sortie couleur.

Les paramètres par défaut du pilote produisent de bons résultats avec la majorité des documents.

Pour macintosh

L'utilitaire d'installation offre

• un profil de concordance des couleurs pour votre imprimante

• L'utilitaire Color Option (Option couleur) dans le pilote d'imprimante.

Les paramètres automatiques produisent de bons résultats avec la majorité des documents.

Consultez "Automatic (Automatique)" à la page 228.

Conditions d'éclairage (visualisation)

Un document peut sembler très différent selon diverses conditions d'éclairage.

Par exemple, les couleurs peuvent sembler différentes lorsque vous les regardez à côté d'une fenêtre éclairée par le soleil ou sous l'éclairage fluorescent d'un bureau.

Type de support

Le type de support utilisé peut également avoir une incidence considérable sur les couleurs imprimées.

Par exemple, un tirage sur du papier recyclé peut sembler plus terne que sur un papier glacé spécialement élaboré.

Généralités

Ces méthodes sont proposées uniquement à titre indicatif.

Les résultats varieront en fonction de l'application utilisée pour l'impression.

Certaines applications remplaceront, sans vous aviser, les

paramètres de concordance des couleurs du pilote

d'imprimante.

Il n'existe pas de moyen unique pour obtenir une bonne concordance entre le document affiché sur votre écran et l'équivalent imprimé.

Il existe de nombreux facteurs impliqués pour obtenir des couleurs précises et reproductibles.

Cependant, les directives suivantes peuvent vous aider à obtenir des tirages couleur appropriés.

Il y a plusieurs méthodes suggérées. La méthode que vous désirez est dictée par le type de document que vous imprimez.

• Le plus commun [RGB]. Consultez la page 218. Éditéique et graphisme [CMYK]. Consultez la page 218.
• images photographiques. Consultez la page 219.
• couleurs particulières (p. ex., un logo de société). Consultez la page 220.
• impression de couleurs vives. Consultez la page 221.

RGB ou CMYK?

Le modèle de couleurs RVB est basé sur les trois premières couleurs primaires du spectre ; rouge, vert et bleu. Ce modèle est utilisé par les scanners, les appareils photos numériques et les moniteurs d'ordinateurs.

Le modèle de couleur CMJN est basé sur les encres ou toners d'imprimante cyan, magenta, jaune et noir.

La plupart des documents que vous imprimez sont en format RGB. C'est la méthode la plus commune. Si vous ne connaissiez pas le mode de couleur de votre document, vous pouvez assumer qu'il s'agit de RGB.

Les documents CMYK ne sont en règle générale pris en charge que par des applications d'édition et de graphisme de calibre professionnel.

	Prise en charge des données RVB	Prise en charge des données CMJN
Pilote PCL (Windows)	Oui	Non
Pilote PostScript (Windows)	Oui	Oui
Pilote PostScript (Mac)	Oui	Oui

Concordance de photos

Sélectionnez une méthode de concordance appropriée pour le moniteur.

Windows

Natural (Naturelle) est de façon générale un bon choix. Sélectionnez un réglage compatible avec votre écran.

Consultez "Paramètres Couleur" à la page 222.

Macintosh

Naturel (Naturelle) est de façon générale un bon choix. Sélectionnez un réglage compatible avec votre écran.

Consultez "Paramètres Couleur" à la page 222.

RVB Ou CMJN

Si vous imprimez des images photographiques depuis une application de graphisme, p. ex., Photoshop d'Adobe, il est peut-être possible d'utiliser la fonction de vérification d'épreuve de l'application pour simuler et afficher le tirage sur le moniteur.

Sélection d'une méthode de concordance des couleurs

Concordance de couleurs particulières

(Example: un logo de compagnie)

RVB uniqueness

L'utilitaire Color Swatch (Nuancier de couleurs)

Utilisez l'utilitaire Color Swatch pour imprimer un tableau de nuanciers RVB. Entrez les valeurs RVB que vous souhaitez dans l'utilitaire de sélection des couleurs de l'application.

Consultez "Utilitaire Color Swatch (Nuancier de couleurs)" à la page 341.

RGB ou CMYK

Si vous imprimez depuis une application de graphisme, p. ex., Photoshop d'Adobe, il est peut-être possible d'utiliser la fonction de vérification d'épreuve de l'application pour simuler et afficher le tirage sur le moniteur.

Impression de couleurs vives

Leschoix sont:

• Monitor 6500k Vivid (Moniteur 6 500 K Vivid) sRGB (sRVB)
• Appareil photo numérique

Consultez "Paramètres Couleur" à la page 222

RGB ou CMYK

Auto est généralement un bon choix.

Consultez "Automatic (Automatique)" à la page 228.

Paramètres couleur

Voici une liste des options possibles.

La liste que vous voyez varie selon votre type de plateforme, le système d'exploitation, la méthode de production de couleur et le type de pilote d'imprimante.

Paramètre par défaut (sous Macintosh) qui sélectionne les meilleures options pour votre imprimante. Cette sélection est idéale pour les applications bureautiques.

Optimisé pour l'impression de documents d'ordre général lors de l'utilisation d'un écran avec une température de couleur de 6 500K.

Idéal pour l'impression des images photographiques.

Optimisée pour l'impression de photographies lorsqu'un moniteur est utilisé avec une température de couleur de 6 500 K.

Idéal pour les applications graphiques et le texte.

Optimisée pour l'impression de couleurs vives lorsqu'un moniteur est utilisé avec une température de couleur de 6500 K. Les paramètres Vivid (Vive) ou Digital Camera (Appareil photo numérique) produisent des couleurs plus vives.

Optimisée pour l'impression de photographies lorsqu'un moniteur est utilisé avec une température de couleur de 9 300 K.

Optimisée pour l'impression de photographies prises avec un appareil photo numérique. Cette option a tendance à produire des tirages aux couleurs plus claires et plus vives.

Pour certaines photographies, les autres options peuvent être plus performantes, en fonction des sujets et des conditions de prise de vue. Les paramètres Vivid (Vive) ou Digital Camera (Appareil photo numérique) produisent des couleurs plus vives.

Cette option tente de simuler les couleurs RVB.

Optimisée pour la concordance spécifique de couleurs, telles que la couleur du logo d'une société. Les couleurs de la gamme de couleurs de l'imprimante sont imprimées sans modification. Les couleurs modifiées sont seulement celles qui ne font pas partie de la gamme de couleurs de l'imprimante.

La couleur possède trois composants principaux : Hue, Brightness, et Saturation (Teinte, Luminosité et Saturation).

Hue (teinte)

Le composant qui détermine la fréquence de la lumière ou sa position dans le spectre ou les quantités relatives de rouge, de vert et de bleu. La teinte correspond à la définition commune de la couleur, c.-à-d. « rouge », « orange », « violet », etc.

Le composant qui détermine la quantité totale de lumière (blanc) dans la couleur. Zéro brillance est noir. 100 % de brillance est blanc. Les valeurs intermédiaires sont des couleurs « pâles » ou « fonçées ».

Windows et Macintosh 10.3

La brillance peut être réglée lors de l'utilisation du mode Gray Scale (Tons de gris) [méthode de concordance de couleur].

Grayscale (Échelle de gris) : consultez la page 260

Saturation

Le degré de saturation d'une couleur est sa pureté relative ou l'absence relative de blanc dans le mélange.

Windows et Macintosh 10.3

La saturation peut être régulée lors de l'utilisation du mode Gray Scale (Tons de gris) [méthode de concordance de couleur].

Grayscale (Échelle de gris) : consultez la page 260

Comment

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

La reproduction des couleurs est une étape complexe.

L'information d'exécution ci-dessous explique comment effectuer la concordance de couleur avec votre imprimante.

Précision de la colorimétrie

Pour procéder à une colorimétrie, elle doit effectuer de nombreux calculs pour convertir entre différents formats de couleur (RVB, CMJN, etc.). Ces calculs peuvent être longs à traiter.

L'option [Précision de la colorimétrie] permet de choisir entre une colorimétrie de plus haute qualité (plus longue à réaliser) et une colorimétrie plus rapide mais moins précise.

Liste des méthodes de concordance de couleur

Voici une liste des options possibles.

La liste que vous voyez varie selon votre type de plateforme, le système d'exploitation, la méthode de production de couleur et le type de pilote d'imprimante.

Pour modifier ces réglages dans votre pilote d'imprimante, reportez-vous à la section correspondante.

Automatic (Automatique) Office Color (Couleurs Office) - Graphic Pro - No Color Matching (Absence de colorimétrie) Grayscale (Échelle de gris) - Mac Color Synch (Synchronisation des couleurs)

Automatique

Votre imprimante utilise automatiquement la meilleure méthode de concordance de couleur, en fonction du type de document.

Office color (couleurs office)

Il s'agit d'un système de gestion des couleurs assez simple, conçu pour sa facilité d'utilisation. Couleurs Office est recommandé aux utilisateurs qui ne sont pas des experts mais qui souhaitent obtenir de bons résultats d'impression avec des programmes tels que Microsoft Office.

Il s'agit d'un puissant système de gestion des couleurs fondé sur les profils de couleur ICC.

Les profils peuvent être téléchargés sur le disque dur de l'imprimante à l'aide d'un utilitaire spécial et la colorimétrie peut alors être appliquée à tous les travaux d'impression entrants.

Le système de gestion des couleurs Graphiques Pro est recommandé aux utilisateurs familiarisés avec la colorimétrie à base de profils ICC et qui exigent plus de contrôle des couleurs.

Utilisez cette option pour désactiver toute concordance des couleurs de l'imprimante.

Aucune correction des couleurs n'est effectuée lorsque cette fonction est sélectionnée.

Utilisez No Color Matching (aucune concordance des couleurs) quand vous utilisez une autre méthode de concordance des couleurs dans votre application (comme la simulation couleur).

Échelle de gris

Cette option permet d'imprimer tous les documents en monochrome.

Aucune couleur n'est imprimée.

L'imprimante interprétera toutes les couleurs comme une variation de gris.

Mac color synch (synchronisation des couleurs)

Mac Color Synch (Synchronisation des couleurs) est le système de gestion des couleurs intégré à Mac

Consultez la page 262.

Automatique

Votre imprimante utilise automatiquement la meilleure méthode de concordance de couleur, en fonction du type de document.

Travaux d'impression individuels

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Cliquez sur l'onglet Color (Couleur).
4. Dans Auto Color (Couleur auto), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
5. Cliquez sur OK jusqu'à ce que vous reveniez à la fenêtre de dialogue Print (Imprimer).
6. Imprimez ensuite le document.

Tous les travaux (défaut)

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes (Imprimantes et télécopieurs) sous XP].
2. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante.
3. Suivant: Windows 98/Me : Sélectionnez

Windows 2000/XP : Sélectionnez Properties (Propriétés).

Cliquez sur Printing Preferences (Préférences d'impression).

Windows NT 4.0 : Sélectionnez Document Defaults (Valeurs par défaut du document).

1. Cliquez sur l'onglet Color (Couleur).
2. Dans Auto Color (Couleur auto) effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Cliquez sur OK jusqu'à ce que vous reveniez à la fenêtre de dialogue Print (Imprimer).
2. Imprimez ensuite le document.

Macintosh OS 10.2 et 10.3

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) Print (Imprimer).
3. Ouvrez la liste déroulante sous Presets (Présets). Sélectionnez Color (Couleur).
4. Below Color Mode, dans Auto Color (Couleur auto), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Cliquez sur Print (Imprimer).
2. Le document s'imprime.

Office color (couleurs office)

Il s'agit d'un système de gestion des couleurs assez simple, conçu pour sa facilité d'utilisation. Couleurs Office est recommandé aux utilisateurs qui ne sont pas des experts mais qui souhaitent obtenir de bons résultats d'impression avec des programmes tels que Microsoft Office.

Il existe deux lanes d'options différentes dans Couleurs Office :

Options RVB	Options CMJN (Uniquement PostScript)
Monitor (6500K) – Auto	SWOP
Monitor (6500K) – Perceptual	Euroscale
Monitor (6500K) – Vivid	Japan Color
Monitor (9300K)
Appareil photo numérique
sRGB

Important!

Les options pour les données CMJN ne sont pas prévues dans les pilotes d'imprimante Windows PCL. Ces pilotes prennent en charge uniquement les données de couleur RVB.

Bien que les options Couleurs Office contiennent des contrôles pour les données CMJN, il est fortement recommandé d'utiliser uniquement les options Graphiques Pro. Si vous imprimez des données CMJN, les options Graphiques Pro vous donnent plus de puissance et de souplesse.

Couleurs office - options RVB

Couleurs Office fournit une collection de présections de colorimétrie pour données RVB.

Chacune de ces présections modifie légèrement la couleur de votre impression.

Ces options de colorimétrie RVB sont disponibles dans tous les pilotes d'imprimantes.

Présélection	Description
Monitor (6500K) - Auto	La meilleure présélection de colorimétrie est séLECTIONnée sur base du type de document. 6500K - Perceptual doit être séLECTIONné pour l'impression de photos. 6500K - Vivid doit être séLECTIONné pour l'impression de graphiques et de texte.
Monitor (6500K) - Perceptual	Mode optimisé pour l'impression de photos. Dans ce cas, l'accent est mis sur la saturation des couleurs.
Monitor (6500K) - Vivid	Optimisé pour l'impression de photos et pour graphiques de bureau. L'imprimante augmente encore la saturation par rapport à la sélection Monitor (6500k) Perceptual.
Monitor (9300K)	Les couleurs sont imprimées en mettant l'accet sur la clarté. Utilisez cette sélection en cas de problèmes rencontres lors de l'impression de couleurs à partir d'applications Microsoft Office.
Appareil photo numérique	Optimisé pour l'impression de photos prises à l'aide d'un apparéil photo numérique. Vos résultats dépendant du sujet et des conditions dans lesquelles la photo est prise.
sRVB	Lorsque vous sélectionnez ce mode, l'imprimate tente de reproductive l'espace chromatique sRVB. Cela peut se révêler utile en cas de reproduction des couleurs à partir d'un périphérique d'entrée sRVB, tel qu'un scanner ou un apparéil photo numérique.

Ces informations s'appliquent aux pilotes Windows PCL et PostScript.

1. Sur l'onglet du pilote d'imprimante [Couleur], sélectionnez [Couleurs Office] et cliquez sur le bouton [Options].
2. Choisissez une préselection dans [Options de colorimétrie].

1. Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante], sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Options de couleurs].
4. Dans le menu [Mode couleur], Sélectionnez [Couleurs Office].
5. Sélectionnez [Couleurs Office].
6. Choisissez la préselection Couleurs Office de votre préférence.

Important!

Lorsque vous imprimez à partir de certaines applications dans Mac OS X, ces options de colorimétrie RVB pourraient ne pas affecter la couleur de votre document. Si vous découvrez que la couleur de votre document ne s'est pas modifiée après l'application d'une des prérédictions de colorimétrie Couleurs Office, c'est que l'application est incompatible avec ce type de colorimétrie d'imprimante.

Une autre solution pour les utilisateurs de Mac OS X 10.3.x consiste à ajuster la couleur de leurs documents à l'aide de filtres ColorSync Quartz.

1. Dans votre application, Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante], sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Fonctions de l'imprimante].
4. Dans le menu [Ensembles de fonctions], sélectionnez [Options de couleurs].
5. Dans le menu [Mode couleur], sélectionnez [Couleurs Office].
6. Dans le menu [Ensembles de fonctions], sélectionnez [Couleur - Couleurs Office].
7. Choisissez la préselection [Couleurs Office] de votre préférence.

Personnalisation de couleurs office RVB avec l'utilitaire de correction des couleurs (windows)

Si les préselections Couleurs Office ne suffisent pas et vos besoins, l'utilitaire Colour Correct vous offre un moyen d'ajustement supplémentaire. L'utilitaire Colour Correct propose deux méthodes d'ajustement des paramètres Couleurs Office :

1. Vous pouvez ajuster l'aspect général du document en modifiant la teinte, la saturation et le paramètre gamma.
2. Vous pouvez ajuster les couleurs spécifiques de la palette utilisée dans les applications Microsoft Office. Chacun de ces ajustements affecte une couleur de la palette à la fois.

L'utilitaire Colour Correct est disponible uniquement pour Windows.

Pour plus d'informations, consultez "Utilitaire Color Correction (Correction des couleurs)" à la page 326.

Sommaire

Cette section décrit les options de colorimétrie disponibles pour Graphiques Pro.

Le système de colorimétrie Graphiques Pro est constitué autour des profils ICC. Ces profils sont téléchargés sur l'imprimante à l'aide de l'utilitaire Assistant Profil, puis sélectionnés dans le pilote de l'imprimante. Lorsqu'un travail est envoyé à l'imprimante, les profils ICC sont appliqués au travail d'impression sur l'imprimante.

Important!

Certaines fonctionnalités de colorimétrie Graphiques Pro peuvent uniquement être utilisées si votre imprimante est équipée d'un disque dur. Celui-ci est requis si vous pouvez télécharger et utiliser vos propres profils ICC sur l'imprimante.

Si votre imprimante n'est pas équipée d'un disque dur, vous aurez seulement la possibilité de sélectionner les profils par défaut intégrés dans l'imprimante par le fabricant.

Le disque dur interne de l'imprimante est un accessoire facultatif.

Que pouvez-vous faire avec la colorimétrie graphiques pro ?

Le système de colorimétrie Graphiques Pro est à la fois puissant et souple. Voici quelques exemples d'utilisation du système de colorimétrie Graphiques Pro :

Faire correspondre la couleur de l'imprimante avec un périphérique d'entrée RVB

En utilisant les profils ICC d'un scanner, d'un appareil photo numérique ou d'un moniteur, la couleur de l'imprimante peut être mise en correspondance avec un dispositif d'entrée.

Simulation d'une imprimante

Votre imprimante peut simuler les résultats de couleur d'une autre imprimante, même pour l'impression de documents RVB. Pour des résultats, utilisez des documents CMJN lors de la simulation des résultats d'impression couleur des autres imprimantes.

Simulation d'encre CMJN

Votre imprimante peut simuler les résultats d'impression couleur d'une presse d'impression commerciale (encres SWOP, Euroscale ou Japan Color).

Des couleurs d'imprimantes plus exactes

Si vous avez créé vos propres profils à l'aide d'un logiciel ICC d'un autre fabricant, ceux-ci peuvent être téléchargés sur l'imprimante et utilisés au cours de l'impression.

Types de profil ICC pris en charge

Quatre catégories de profil ICC sont prises en charge par le système de colorimétrie Graphiques Pro :

Type de profil	Description
Source RVB (Entrée RVB)	Ces profils décrivent le pérophérique utilisé pour capter les données RVB (par ex. scanner ou apparéil photo numérique). Le profil d'entrée RVB peut également être le profil de votre monitérour si vous essayez de le faire correspondre à leur écran.
Simulation CMJN (Entrée CMJN)	Ces profils décrivent le pérophérique CMJN dont vous essayez de simuler les couleurs. En règle générale, il s'agira d'une imprimante d'un autre fabricant ou d'une presse offset. Les profils sont déjà intégrés à l'imprimante pour les encres de presse du commerce telles que SWOP ou Euroscale.
Imprimante (Sortie CMJN)	Ce profil décrit les caractéristiques de couleurs de votre propre imprimante. L'imprimante est dotée de profils intégrés par défaut par le fabricant, mais vous pouvez les replacer par vos propres profils si nécessaire.
Profil des liens	Il s'agit d'un type spécifique de profil ICC qui convertit directement de CMJN à CMJN. Par exemple, un profil de lien peut convertir directement de l'espace CMJN d'une autre imprimante à l'espace CMJN de votre propre imprimante.

Enchaînement des tâches de graphiques pro - présentation

L'utilisation du système de colorimétrie Graphiques Pro se fait en trois étapes :

1. Rassemblez ou créez des profils ICC (voir ci-dessous)
2. Téléchargez les profils ICC sur le disque dur de l'imprimante (consultez la page 239)
3. Sélectionnez les profils ICC dans le pilote de l'imprimante lors de l'impression (consultez la page 240)

Étape 1 - Rassembler ou créer les profils ICC

Où puis-je obtenir les profils dont j'ai besoin ?

Type de profil	Où obtenir des profils
Source RVB (Entrée RVB)	Obtenez vos profils de source RVB du fabricant de votre scanner, votre apparéil photo ou votre monitér.
Simulation CMJN (Entrée CMJN)	Obtenez le profil de simulation auprès du fabricant de l'imprimante à simuler.
Imprimante (Sortie CMJN))	Les profils par défaut du fabricant sont intégrés à votre imprimante. Si vous avez besoin de plus de précision, créez votre propre profil d'imprimante à l'aide d'un logiciel de création de profil ICC d'un autre fabricant.
Profil des liens	Vous peuvent creator des profils de lien à l'aide d'un logiciel tiers de création de profils ICC. Notez que tous les logiciels de creation de profils ICC ne peuvent pas creator des profils de lien.

Étape 2 - Téléchargement des profils ICC sur le disque dur de l'imprimante

Vous pouvez télécharger des profils sur le disque dur de l'imprimante à l'aide de l'utilitaire Assistant Profil.

Utilisation de l'assistant profil

1. Lancez l'Assistant Profil.
2. Sélectionnez une imprimante.

Si vous utilisez l'Assistant Profil pour la première fois, vous nevez permettre à l'utilitaire de rechercher des imprimantes compatibles. Sélectionnez les types de connexion parmi lesquelles vous voulez exécuter une recherche, Parallèle, USB ou Réseau (TCP/IP), puis cliquez sur [Démarrer].

Si vous connaissez l'adresse IP de l'imprimante, vous pouvez l'entrer manuellement.

1. L'écran principal de l'Assistant Profil affiche les profils résidents sur le disque dur de l'imprimante sélectionnée. Pour télécharger un nouveau profil sur l'imprimante :

a. Cliquez sur [Ajouter]. b. Sélectionnez un profil ICC dans le disque dur de votre ordinateur. c. Dès que vous avez sélectionné un profil, vous pouvez l'ajouter à votre imprimante comme l'un des 4 types de profil : Source RVB, Simulation CMJN, Imprimante ou Lié.

Les options disponibles dépendent du profil ICC sélectionné. Par exemple, si vous avez sélectionné un profil CMJN, vous risquez de ne pouvoir l'ajouter à l'imprimante qu'en tant que profil de Simulation CMJN ou de sortie d'imprimante.

d. Sélectionnez un nombre de 1 à 12. Ce nombre sert à identifier le profil dans le pilote de l'imprimante. e. Cliquez sur [OK] pour télécharger le profil ICC sur l'imprimante.

Étape 3 - sélectionnez les profils ICC dans le pilote de l'imprimante

Ce que vous sélectionnez dans le pilote de l'imprimante dépend de la tâche de colorimétrie à effectuer.

Des exemples de sélection des profils ICC pour différentes tâches de colorimétrie sont présentés dans les sections suivantes de ce guide.

Rapprochement de la couleur d'un moniteur, d'un scanner ou d'un appareil photo

Le système de colorimétrie Graphiques Pro permet de rapprocher la couleur de l'imprimante de celle d'un dispositif d'entrée RVB tel qu'un moniteur, un scanner ou un appareil photo numérique.

1. Données RVB
2. Document imprimé
3. Profil de source RVB
4. Scanner, moniteur, appareil photo, etc.
5. Profil de sortie de l'imprimante
6. Laissez sur Auto ou Sélectionnez votre profil personnelisé.

Pour rapprocher un dispositif d'entrée RVB, téléchargez d'abord le profil de la source RVB et le profil de l'imprimante (facultatif) sur le disque dur de l'imprimante au moyen de l'Assistant Profil. Consultez "Utilisation de l'Assistant Profil" à la page 239.

Une fois le(s) profil(s) téléchargé(s), effectuez les sélections appropriées dans le pilote de l'imprimante. Elles sont décrites dans la prochaine section (Windows page 250, Mac OS 9 page 252, Mac OS X page 254).

Ces informations s'appliquent aux pilotes Windows PCL 5c, PCL 6 et PostScript.

1. Pour rapprocher la couleur d'un dispositif d'entrée RVB tel qu'un moniteur, un scanner ou un appareil photo numérique :
2. Sur l'onglet du pilote d'imprimante [Couleur], sélectionnez [Graphiques Pro] et cliquez sur [Options].
3. Sélectionnez [Colorimétrie du profil ICC].
4. Sélectionnez le profil ICC correspondant au dispositif à rapprocher, tel que votre moniteur, votre scanner ou votre appareil photo numérique.

Rappelez-vous que les noms « RGB Source 1 », « RGB Source 2 » etc. se réfèrent au nombre attribué au profil au moyen de l’Assistant Profil. Consultez “Utilisation de l’Assistant Profil” à la page 239.

1. Sélectionnez un profil de sortie de l'imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici.

Conseil—Si vous avez sélectionné votre propre profil de sortie d'imprimante (4), vous avez également la possibilité d'ajuster l'intention de rendu.

1. Dans votre application, sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante], Sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Options de couleurs].
4. Dans le menu [Mode couleur], Sélectionnez [Graphiques Pro].
5. Sélectionnez [Couleur - Graphiques Pro 1].
6. Dans le menu [Tâches de colorimétrie], Sélectionnez [Colorimétrie de profil ICC].
7. Dans votre source de profils RVB, Sélectionnez le profil ICC du périphérique c eil photo numérique.

Rappelez-vous que les noms « RGB Source 1 », « RGB Source 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

Sélectionnez [Couleur - Graphiques Pro 2].

Dans le menu [Profil de sortie de l'imprimante], sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et désignez une intention de rendu.

1. Sélectionnez [Fichier] [Imprimer].
2. Dans le menu [Imprimante], Sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Fonctions de l'imprimante].
4. Dans le menu [Ensembles de fonctions], Sélectionnez [Options de couleurs].
5. Dans le menu [Mode couleur], Sélectionnez [Graphiques Pro].
6. Dans le menu [Ensembles de fonctions], Sélectionnez [Couleur - Graphiques Pro].
7. Dans le menu [Tâches de colorimétrie], Sélectionnez [Colorimétrie de profil ICC].
8. Dans le menu [Ensembles de fonctions], Sélectionnez [Couleur - Graphiques Pro 2].
9. Dans votre [source de profils RVB], Sélectionnez le profil ICC du périphérique c eil photo numérique.

Rappelez-vous que les noms « RGB Source 1 », « RGB Source 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

1. Dans le menu [Ensembles de fonctions], Sélectionnez [Colour - Graphiques Pro 3].
2. Dans le menu [Profil de sortie de l'imprimante], Sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et désissez une intention de rendu.

Simulation d'une autre imprimante - source de données RVB

Le système de colorimétrie Graphiques Pro peut simuler le résultat d'impression couleur d'une autre imprimante.

1. Données RVB
2. Document imprimé
3. Profil de source RVB
4. Scanner, moniteur, appareil photo, etc.
5. Profil de sortie de l'imprimante
6. Laissez sur Auto ou Sélectionnez votre profil personnelisé.

Important!

N'oubliez pas que, si le périphérique à simuler possède des différentes capacités de couleur provenant de votre propre imprimante, la simulation exacte des couleurs ne sera pas possible. Par exemple, il peut s'avérer difficile de reproduire les couleurs exactes d'une imprimante à jet d'encre ou d'une imprimante à toner.

En outre, les différences dans la gamme de couleurs imprimables entre les périphériques peuvent rendre imprécise la simulation utilisant des données RVB. Pour des résultats précis lors de la simulation des résultats d'impression couleur d'autres imprimantes, nous vous recommandons vivement d'utiliser des données CMJN comme source.

Pour simuler les résultats d'impression d'une autre imprimante, vous devez télécharger au moins 2 profils sur votre imprimante à l'aide de l'Assistant Profil :

• Profil de source RVB
• Profil de cible de simulation
• Profil de sortie de l'imprimante (facultatif)

Une fois le(s) profil(s) téléchargé(s), effectuez les sélections appropriées dans le pilote de l'imprimante. Elles sont décrites dans la prochaine section (Windows page 246, Mac OS 9 page 247, Mac OS X page 248).

Ces informations s'appliquent aux pilotes Windows PCL 5c, PCL 6 et PostScript.

Si vous utilisez un document source RVB, simulez les résultats d'impression d'une autre imprimante en effectuant les sélections suivantes dans le pilote de l'imprimante :

1. Sur l'onglet du pilote d'imprimante [Couleur], sélectionnez [Graphiques Pro] (1) et cliquez sur [Options].
2. Sélectionnez [Simulation de l'imprimante].
3. Sélectionnez le profil ICC correspondant au périphérique utilisé pour capturer ou afficher votre document source : moniteur, scanner ou appareil photo numérique.

Rappelez-vous que les noms « RGB Source 1 », « RGB Source 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

1. Sélectionnez un profil de cible de simulation.

Ce profil correspond à l'imprimante à simuler.

Pour produire du noir et du gris imprimés uniquement à l'aide de toner noir, activez l'option [Préserver le noir]. Bien que cette option produise une meilleure qualité d'impression, la simulation des noirs et des gris n'est pas exacte.

1. Sélectionnez le profil de sortie de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et désignez une intention de rendu.

Si vous utilisez un document source RVB, simulez les résultats d'impression d'une autre imprimante en effectuant les sélections suivantes dans le pilote de l'imprimante :

1. Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante], sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Options de couleurs].
4. Sélectionnez [Mode couleur] → [Graphiques Pro].
5. Sélectionnez [Couleur] → [Graphiques Pro 1].
6. Sélectionnez [Tâche de colorimétrie] → [Simulation d'une imprimante].
7. Dans votre [source de profils RVB], sélectionnez le profil ICC du périphérique choisi pour le rapprochement des couleurs, tel que moniteur, scanner ou appareil photo numérique.

Rappelez-vous que les noms « RGB Source 1 », « RGB Source 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

1. Dans le menu [Profil de cible de simulation], sélectionnez le profil du périphérique à simuler.

Rappelez-vous que les noms « Source CMJN 1 », « Source CMJN 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

Pour produire du noir et du gris imprimés uniquement à l'aide de toner noir, activez l'option [Préserver le noir]. Bien que cette option produise une (Meilleure qualité d'impression, la simulation des noirs et des gris n'est pas exacte.

1. Sélectionnez [Couleur] [Graphiques Pro 2].
2. Dans le menu [Profil de sortie de l'imprimante], sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et choisissez une intention de rendu.

1. Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante], sélectionnez votre modèle d'imprimante.
3. Sélectionnez Printer Features (Caractéristiques de l'imprimante).
4. Dans le menu [Ensembles de fonctions], Sélectionnez [Options de couleurs].
5. Dans le menu [Mode couleur], Sélectionnez [Graphiques Pro].
6. Dans le menu [Ensembles de fonctions], Sélectionnez [Couleur - Graphiques Pro].
7. Dans le menu [Tâches de colorimétrie], Sélectionnez [Simulation d'une imprimante].

Pour produire du noir et du gris imprimés uniquement à l'aide de toner noir, activez l'option [Préserver le noir]. Bien que cette option produise une meilleure qualité d'impression, la simulation des noirs et des gris n'est pas exacte.

1. Dans le menu [Ensembles de fonctions], sélectionnez [Couleur - Graphiques Pro 2].
2. Dans votre [source de profils RVB], sélectionnez le profil ICC du périphérique choisi pour faire le rapprochement des couleurs, tel que moniteur, scanner ou appareil photo numérique.

Rappelez-vous que les noms « Source RVB 1 », « Source RVB 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

1. Dans le menu [Profil de cible de simulation] (9), sélectionnez le profil du périphérique à simuler.

Rappelez-vous que les noms « Source CMJN 1 », « Source CMJN 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez “Utilisation de l'Assistant Profil” à la page 239.

1. Dans le menu [Ensembles de fonctions], Sélectionnez [Couleur - Graphiques Pro 3].
2. Dans le menu [Profil de sortie de l'imprimante], Sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et choisissez une intention de rendu.

Simulations d'encre CMJN – données de la source CMJN

Le système de colorimétrie ICC peut être utilisé pour simuler l'impression de presses du commerce.

Vous pouvez faire votre choix parmi les types d'encre les plus utilisés dans les différentes régions du globe :

• Euroscale - Europe
• SWOP - Amérique du Nord Toyo - Japan

Pour imprimer les simulations d'encre CMJN, vous devez utiliser le pilote d'imprimante PostScript fourni.

1. Données CMJN
2. Document imprimé
3. Profil d'entrée CMJN
4. Périphérique CMJN à simuler (par ex. presse SWOP)
5. Profil de sortie de l'imprimante
6. Laissez sur Auto ou Sélectionnez votre profil personnalisé

Bien qu’il soit possible d’effectuer des simulations d’encre CMJN à l’aide des options Couleurs Office contenues dans le pilote de l’imprimante, nous vous recommandons d’utiliser le système de colorimétrie Graphiques Pro pour procéder à des simulations de couleur CMJN, afin de disposer de contrôles supplémentaires, tels que la fonctionnalité « Préserver le noir » ou la spécification d’un profil de sortie alternatif de l’imprimante.

Les instructions sur comment appliquer les simulations d'encre font l'objet de la prochaine section (Windows page 250, Mac OS 9 page 252, Mac OS X page 254).

Ces informations s'appliquent uniquement au pilote Windows PostScript.

Si vous utilisez un document source CMJN, utilisez les paramètres suivants du pilote de l'imprimante pour effectuer une simulation d'encre CMJN :

1. Sur l'onglet du pilote d'imprimante [Couleur], sélectionnez [Graphiques Pro] (1) et cliquez sur [Options].
2. Sélectionnez [Colorimétrie du profil ICC] (2).
3. Sélectionnez le [profil d'entrée CMJN] (3) correspondant au périphérique à rapprocher, tel qu'une presse SWOP ou Euroscale. Si vous pouvez utiliser une autre encre CMJN, sélectionnez-la ici comme le profil de la « Source CMJN x » approprié.

Rappelez-vous que les noms « Source CMJN 1 », « Source CMJN 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez "Utilisation de l'Assistant Profil" à la page 239.

Utilisez l'option [Préserver le noir] pour conserver les informations d'origine de la composante de gris (canal K). Si [Préserver le noir] est désactivé, les composantes de gris peuvent être imprimées à l'aide d'un mélange de toner CMJN au lieu de toner K (noir) uniquement.

1. Sélectionnez un profil de sortie de l'imprimante (4).

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici.

Si vous avez sélectionné un profil différent de [Auto], sélectionnez l' [Intention de rendu] (5).

Si vous utilisez un document source CMJN, utilisez les paramètres suivants du pilote de l'imprimante pour effectuer une simulation d'encre CMJN :

1. Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante] (1), sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Options de couleurs] (2).
4. Dans le menu [Mode couleur] (3), Sélectionnez [Graphiques Pro].
5. Sélectionnez [Couleur - Graphiques Pro 1] (4).

1. Dans le menu [Tâches de colorimétrie] (5), sélectionnez [Colorimétrie de profil ICC].
2. Dans la [source du profil d'entrée CMJN] (6) correspondant au périphérique à rapprocher, tel qu'une presse SWOP ou Euroscale. Si vous pouvez utiliser une autre encre CMJN, sélectionnez-la ici comme le profil de la « Source CMJN x » approprié.

Rappelez-vous que les noms « Source CMJN 1 », « Source CMJN 2 » etc. se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez "Utilisation de l'Assistant Profil" à la page 239.

Utilisez l'option [Préserver le noir] pour conserver les informations d'origine de la composante de gris (canal K). Si [Préserver le noir] est désactivé, les composantes de gris

que peuvent être imprimées à l'aide d'un mélange de toner CMJN au lieu de toner K (noir) uniquement.

1. Sélectionnez [Couleur - Graphiques Pro 2] (7).

1. Dans le menu [Profil de sortie de l'imprimante] (8), sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et choisissez une intention de rendu.

Si vous utilisez un document source CMJN, utilisez les paramètres suivants du pilote de l'imprimante pour effectuer une simulation d'encre CMJN :

1. Sélectionnez [Fichier] → [Imprimer].

1. Dans le menu [Imprimante] (1), sélectionnez votre modèle d'imprimante.
2. Sélectionnez [Fonctions de l'imprimante] (2).
3. Dans le menu [Ensembles de fonctions] (3), Sélectionnez [Options de couleurs].
4. Dans le menu [Mode couleur] (4), Sélectionnez [Graphiques Pro].
5. Dans le menu [Ensembles de fonctions] (5), Sélectionnez [Couleur - Graphiques Pro 1].

1. Dans le menu [Tâches de colorimétrie] (6), Sélectionnez [Colorimétrie de profil ICC].

Utilisez l'option [Préserver le noir] pour conserver les informations d'origine de la composante de gris (canal K). Si [Préserver le noir] est désactivé, les composantes de gris peuvent être imprimées à l'aide d'un mélange de toner CMJN au lieu de toner K (noir) uniquement.

1. Dans le menu [Ensembles de fonctions] (7), sélectionnez [Couleur - Graphiques Pro 2].

1. Dans le menu [Type de profil CMJN] (8), sélectionnez [Profil d'entrée CMJN].
2. Dans la [source du profil d'entrée CMJN] (9) correspondant au périphérique à rapprocher, tel qu'une presse SWOP ou Euroscale. Si vous voulez utiliser une autre encre CMJN, Sélectionnez-la ici comme le profil de la « Source CMJN x » approprié.

Rappelez-vous que les noms « Source CMJN 1 », etc., se réfèrent au nombre attribué au profil au moyen de l'Assistant Profil. Consultez "Utilisation de l'Assistant Profil" à la page 239.

1. Dans le menu [Ensembles de fonctions], Sélectionnez [Color - Graphiques Pro 3] (10).

1. Dans le menu [Profil de sortie de l'imprimante] (11), Sélectionnez le profil de votre imprimante.

Si [Auto] est sélectionné, les profils par défaut du fabricant, intégrés dans l'imprimante, seront utilisés. Si vous avez créé vous-même un profil d'imprimante à l'aide d'un logiciel de création de profils, sélectionnez-le ici et désignez une intention de rendu.

Utilisez cette option pour désactiver toute concordance des couleurs de l'imprimante.

Aucune correction des couleurs n'est effectuée lorsque cette fonction est sélectionnée.

Utilisez No Color Matching (aucune concordance des couleurs) quand vous utilisez une autre méthode de concordance des couleurs dans votre application (comme la simulation couleur).

Paramètres du pilote d'imprimante pour création de profil ICC ou absence de colorimétrie

Si vous créez des profils ICC en utilisant un logiciel d'un autre fabricant, Sélectionnez [Désactiver la colorimétrie pour la création de profils ICC]. Cette option désactive toute la gestion des couleurs de l'imprimante et empêche également l'imprimante de limiter l'épaissur des couches de toner.

Si vous utilisez la colorimétrie de votre application, sélectionnez [Utiliser la colorimétrie de l'application]. Cette option désactive la gestion des couleurs de toutes les imprimantes.

Windows : consultez la page 257

Mac OS 9 : consultez la page 258

Mac OS X : consultez la page 259

1. Sur l'onglet du pilote d'imprimante [Couleur], sélectionnez [Graphiques Pro] (1) et cliquez sur [Options].
2. Sélectionnez [Désactiver la colorimétrie pour la création de profils] (2) si vous créez un profil ICC à l'aide d'un logiciel de création de profils d'un autre fabricant. Sélectionnez [Utiliser la colorimétrie de l'application] (3) si vous voulez désactiver la gestion des couleurs de toutes les imprimantes et utiliser la colorimétrie de votre application.

1. Sélectionnez [Fichier] → [Imprimer].
2. Dans le menu [Imprimante] (1), sélectionnez votre modèle d'imprimante.
3. Sélectionnez [Options de couleurs] (2).
4. Dans le menu [Mode couleur] (3), sélectionnez [Graphiques Pro].

1. Sélectionnez [Couleur - Graphiques Pro 1] (4).

1. Dans le menu [Tâche de colorimétrie] (5), sélectionnez [Désactiver la colorimétrie pour la création de profils] si vous créez un profil ICC à l'aide d'un logiciel de création de profils d'un autre fabricant. Sélectionnez [Utiliser la colorimétrie de l'application] si vous désirez désactiver la gestion des couleurs de toutes les imprimantes et utiliser la colorimétrie de votre application.

1. Sélectionnez [Fichier] → [Imprimer].

1. Dans le menu [Imprimante] (1), sélectionnez votre modèle d'imprimante.
2. Sélectionnez [Fonctions de l'imprimante] (2).
3. Dans le menu [Ensembles de fonctions] (3), sélectionnez [Options de couleurs].
4. Dans le menu [Mode couleur] (4), sélectionnez [Graphiques Pro].
5. Dans le menu [Ensembles de fonctions] (5), Sélectionnez [Couleur - Graphiques Pro 1].

1. Dans le menu [Tâche de colorimétrie] (6), Sélectionnez [Désactiver la colorimétrie pour la création de profils] si vous créez un profil ICC à l'aide d'un logiciel de création de profils d'un autre fabricant. Sélectionnez [Utiliser la colorimétrie de l'application] si vous désirez désactiver la gestion des couleurs de toutes les imprimantes et utiliser la colorimétrie de votre application.

Échelle de gris

Cette option permet d'imprimer tous les documents en monochrome.

Aucune couleur n'est imprimée.

L'imprimante interprétera toutes les couleurs comme une variation de gris.

Windows, travaux d'impression individuels

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Cliquez sur l'onglet Color (Couleur).
4. Dans Grayscale (Échelle de gris), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
5. Changez au besoin les autres paramètres.
6. Cliquez sur Print (Imprimer).
7. Le document s'imprime.

Windows, tous les travaux (défaut)

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes (Imprimantes et télécopieurs) sous XP].
2. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante.
3. Suivant: Windows 98/Me: Sélectionnez Properties (Propriétés). Cliquez sur Printer Properties (Propriétés d'imprimante). Windows 2000/XP: Sélectionnez Properties (Propriétés). Cliquez sur Printing Preferences (Préférences d'impression). Windows NT 4.0: Sélectionnez Document Defaults (Valeurs par défaut du document).
4. Cliquez sur l'onglet Color (Couleur).
5. Dans Grayscale (Échelle de gris), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
6. Changez au besoin les autres paramètres.
7. Cliquez sur Print (Imprimer).
8. Le document s'imprime.

Si Grayscale (Tons de gris) est réglé comme valeur par défaut, vous devez désigner Auto Color (Couleur automatique) ou Manual Color (Couleur manuelle) lorsque vous imprimez des documents en couleur. Consultez "Liste des méthodes de concordance de couleur" à la page 226.

Macintosh OS 10.2 et 10.3

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Presets (Préréglages). Sélectionnez Color (Couleur).
4. En dessous de Color Mode (Mode Couleur), dans Grayscale (Échelle de gris), effectuez les sélections. Si la fonction est cochée, la fonction est activée. Si la case n'est pas cochée, la fonction est désactivée.
5. Changez au besoin les autres paramètres.
6. Cliquez sur Print (Imprimer).

Color synch (synchronisation des couleurs)

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Ouvrez la liste déroulante sous Préréglages. Sélectionnez Color Synch.
4. Dans Conversion des couleurs, Sélectionnez Standard.
5. Dans Quartz Filter (Filtre quartz), effectuez les sélections. Les choix sont :

None (Aucune), Black & White (monochrome), Blue Tone (Tons de bleu), Gray Tone (Tons de gris), Lightness Decrease (Réduire la clarté), Lightness Increase (Augmenter la clarté), Reduce File Size (Réduire la taille du fichier), Sepia Tone (Tons Sepia), et Add Filters (Ajouter des filtres).

La section suivante contient des exemples et des explications de chaque catégorie.

Pour voir l'effet de ces filtres sur vos documents, sélectionnez Add Filters(). Cliquez sur le contrôle dans la liste et cliquez sur Apply (Appliquer).

Color Synch (Synchronisation des couleurs) Macintosh OS 10.3

Filtres

None (Aucune)

Paramètre par défaut. Aucun filtre n'est appliqué au document.

Black & white (monochrome)

Convertit le document en noir et blanc, sans tons de gris.

Blue tone (tons de bleu)

Convertit le document en tons de bleu.

Convertir le document en tons de gris.

Assombrit ou éclaircit le document. La photo du centre, ci-dessous, est sans filtre.

Cela file le document pour réduire la taille du fichier.

Convertir le document en tons de brun.

Clique ici pour afficher l'écran Preview (Prévisualisation).

Ici, vous pouvez voir l'effet produit en sélectionnant un des filtres standard.

Pour ce faire, cliquez sur le nom dans la boîte Filtres, puis cliquez sur Appliquer.

Vous pouvez aussi

ajoutez de nouveaux filtres au choix - supprimez des filtres que vous avez ajoutés à la liste - Réglez les options de conversion de couleur telles que Rendering Intent (Objectif de rendu) [Automatic (Automatique), Perceptual (Perceptuel), Relative, Saturation, Absolute (Absolue)].

Généralités

Custom Page Size (Format de page personnalisé) vous permet de configurer votre imprimante (en personnalisant les paramètres de votre pilote d'impression) pour qu'elle prenne en charge des formats d'impression de taille non standard.

Vous enregistrez les paramètres. Ensuite, les paramètres enregistrés peuvent être utilisés pour l'impression, de la même manière que vous utilisez les formats de page.

Pour utiliser Custom Page Size (Format de page personnalisé), vous devez effectuer deux étapes.

1. Vous devez configurer leur page personnalisée dans tout pilote d'imprimante.

C'est aussi connu comme le repérage de la page personnalisée.

1. Pour utiliser une page personnalisée enregistrée, vous devez la sélectionner quand vous imprimez un document.

Macintosh OS 10.1, 10.2, et 10.3 : Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Bac 1 et bac 2

La plage varie légèrement, selon le pilote d'impression.

L'impression ne fonctionnera pas sur des feuilles plus longues que 18 pouces (457,2 mm).

Largeur: 2 à 12.9 po [51 à 328 mm]

Longueur: 5 à 47.25 po [128 à 1200 mm]

MP tray

La plage varie légèrement, selon le pilote d'impression.

L'impression ne fonctionnera pas sur des feuilles plus longues que 18 pouces (457,2 mm).

Largeur: 2 à 12.9 po [51 à 328 mm]

Longueur: 5 à 47.25 po [128 à 1200 mm]

Bannieres

de 8,25 po à 8,5 po (210 mm à 215,9 mm) de largeur, jusqu'à 47,25 po (1,2 m) de longueur.

Les bannières doivent être alimentées une à la fois

Restrictions

1. Il se peut que Custom Page Size (Format de page personnalisé) ne fonctionne pas avec toutes les applications logicielles.
2. Les formats de page personnalisés ne peuvent être imprimés qu'à partir du bac d'alimentation manuelle (bac multifonction).

recto unique sortie arrière unique

Si la feuille de papier que vous utilisez est trop longue pour le bac multifonction, utilisez vos mains.

1. Les formats de pages personnalisés peuvent seulement être imprimés sur le plateau de réception face vers le haut (fente d'alimentation à passage direct).
2. Afin d'utiliser Custom Paper Size (Format papier personnelisé), vous devez changer le paramètre du pilote d'imprimante pour Paper (Media) Size (Format papier) à Custom Paper Size (Format papier personnelisé).
3. Le format de papier doit être réglé sur portrait (la largeur est inférieure à la longueur).
4. Si vous utilisez Custom Page (Page personnalisée) et n'obtenez pas une qualité d'impression satisfaisante, essayez de régler PRINT QUALITY (QUALITE D'IMPRESSION) sur Normal ou Quick (Rapide).
5. Le nombre de formats de page personnalisés définissables varie selon le type de pilote d'impression et le système d'exploitation.

PostScript

XP, NT: Un

Me/98Trois

PCL

XP, 2000, ME/98, NT : jusqu'à 32

1. La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Supports d'impression spéciaux (papier)

Si vous utilisez du support épais, des transparents, des enveloppes ou des étiquettes, utilisez le chemin de papier face vers le haut (passage direct).

Si le paramètre Ultra Heavy (Ultra épais) ne donne pas une bonne fusion du toner, essayez les paramètres Label (Étiquette). Consultez "Paramètres du pilote" à la page 12.

Pour l'impression vers le haut (fente d'alimentation à passage direct), assurez-vous que le plateau de sortie arrêté est ouvert et que son support est déployé.

Le papier est empilé dans l'ordre inverse d'impression. La capacité du plateau est d'environ 100 feuilles.

La capacité réelle varie selon le grammage du support.

Généralités

Pour plus d'informations,

Généralités : consultez la page 267

Custom Size Ranges : consultez la page 268

Restrictions : consultez la page 269

Supports d'impression spéciaux (Papier) : consultez la page 270

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Clique sur Properties (Propriétés).
5. Cliquez sur l'onglet Layout (Disposition).
6. Sous Tray Selection (Sélection des bacs), dans la liste déroulante Paper Source (Source support), sélectionnez Multi-Purpose Tray (Bac multifonction).
7. Cliquez sur Advanced (Avancé).
8. Sous Paper/Output (Support/Sortie), cliquez sur la flèche vers le bas pour ouvrir la liste déroulante.
9. Cliquez sur "PostScript Custom Page Size (Format de page personnalisé PostScript)."
10. Entrez les dimensions souhaitées pour le format personnalisé.

Consultez "Custom Size Ranges" à la page 268.

1. Sélectionnez la direction d'alimentation support (Paper Feed Direction).

Long Edge First (Côté long d'abord) = Support alimenté par le côté long.

Short Edge First (Côté court d'abord) = Support alimenté par le côté court.

Long Edge First (flipped) (Côté long d'abord (inversé)) = Réservé pour utilisation future.

Short Edge First (flipped) (Côté court d'abord (inversé)) = Réservé pour utilisation future.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Advanced Options (Options avancées) apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran de l'onglet Paper Quality (Qualité papier) apparaît.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. L'écran Print (Impression) principal apparait.
10. Effectuez tout autre changement.
11. Cliquez sur OK. Le document s'imprime.

Pour plus d'informations,

Généralités : consultez la page 267

Custom Size Ranges : consultez la page 268

Restrictions : consultez la page 269

Supports d'impression spéciaux (Papier) : consultez la page 270

Travaux d'impression individuels

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).
5. Cliquez sur l'onglet Setup (Configuration).
6. Sous Media (Support), dans la liste déroulante Size (Format), sélectionnez User Defined Size (Format défini par l'utilisateur).
7. La boîte de dialogue Set Free Size (Définir format) s'ouvre.

Un message d'avertissement peut s'afficher pour indiquer un conflit.

Le cas échéant, cliquez sur OK.

Le pilote puisse effectuer automatiquement les modifications requises pour résoudre le conflit.

1. Sélectionnez l'unité de mesure.
2. Ensuite la largeur (Width) et la longueur (Length).

Consultez "Custom Size Ranges" à la page 268.

1. Cliquez sur OK.
2. Assurez-vous que User Defined (Défini par l'utilisateur) figure maintenant dans la liste Size (Format) dans l'onglet Setup (Configuration).
3. Vous avez maintenant deux choix.

Si vous voulez utiliser vos paramètres pour ce travail d'impression simple, passez à l'étape suivante.

Pour enregistrer vos paramètres pour usage ultérieur, ci-dessous.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

Enregistrer le paramètre en vue d'utilisation future :

Pour enregistrer le paramètre en vue d'utilisation future :

1. Cliquez sur Paper Feed Options (Options d'alimentation).
2. Cliquez sur Custom Size (Format personnelisé).
3. Dans Name (Nom), attribuez un nom au format personnalisé.
4. Effectuez tout autre changement.
5. Cliquez sur Add (Ajouter).
6. Cliquez sur OK.
7. Cliquez sur OK. Le format de page personnalisé est ajouté au bas de la liste déroulante Paper Size (Format support).
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran Print (Impression) principal apparait.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. Le document s'imprime.

Pour plus d'informations,

Généralités : consultez la page 267

Custom Size Ranges : consultez la page 268

Restrictions : consultez la page 269

Supports d'impression spéciaux (Papier) : consultez la page 270

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Paper Setting (Paramètre de support).
3. Dans le panneau Custom Page Setting (Paramètre de page personnalisée), sélectionnez New (Nouveau).
4. Entrez les informations appropriées pour Width (Largeur) et Height (Hauteur).
5. Sous Name (Nom), attribuez un nom au format personnalisé.
6. Cliquez sur OK.

Le format de page personnalisé est ajusté au bas de la liste déroulante Paper Size (Format support) dans le panneau Attribut de page.

1. Cliquez sur OK.
2. Imprimez le document.

Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Généralités

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 276

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

Windows, PostScript

Tous les travaux (Défaut) : consultez la page 279

Travaux d'impression individuels : consultez la page 281 Windows, PCL

Tous les travaux (Défaut) : consultez la page 283

Travaux d'impression individuels : consultez la page 285 Macintosh OS 9.x : consultez la page 286

Macintosh OS 10.1 et 10.2 : consultez la page 287

Macintosh OS 10.3 : consultez la page 288

Types de papier

Papier seulement

Vous ne pouvez pas imprimer en recto verso

Étiquettes

Enveloppes

transparents

Grammage du papier

Formats	Pouces	Millimètres
Lettre	8½ x 11	215,9 x 279,4
Légal 14	8½ x 14	215,9 x 355,6
Légal 13.5	8½ x 13,5	215,9 x 342,9
Légal 13	8½ x 13	215,9 x 330,2
Executive	7¼ x 10½	184,15 x
A4	8,27 x 11,69	210 x 297
A5	5,71 x 8,27	145 x 210
B5	7,17 x 10,12	182 x 257

Long Edge (Côté long) Side 1

Short Edge (Côté court)

Restrictions recto verso

1. Avant de pouvoir imprimer des documents recto verso, l'unité duplex (recto verso) doit être installé dans l'imprimante et activées dans le pilote.
2. Le support doit être chargé face d'impression vers le haut.
3. Vous pouvez imprimer en recto verso
4. du papier des grammages jusqu'à

28 lb. Bond US 58 lb. Index 105 g/m² metric

1. Vous ne pouvez pas imprimer en recto verso

- étiquettes - enveloppes - transparents des grammages de plus de

28 lb. Bond US 58 lb. Index 105 g/m² metric

1. Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.
2. La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les paramètres d'application ont préséance sur les paramètres du pilote.

Les paramètres du pilote ont préséance sur les paramètres du menu de l'imprimante.

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

Pour modifier les paramètres pour tous les travaux :

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes (Imprimantes et télécopieurs) dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante.
3. Clique sur Properties (Propriétés).
4. Suivant :

Windows XP: Sélectionnez l'onglet Général.

Windows 2000: passez à l'étape suivante.

Windows Me/98: Dans l'onglet Setup (Configuration) (le cas échéant).

Windows NT: Dans l'onglet Advanced (Avancé),

1. Suivant :

Windows XP: Cliquez sur Printing Preferences (Options d'impression).

Windows Me/98, 2000: passez à l'étape suivante.

Windows NT: ouvrez Document Options (Options du document), Layout (Disposition),

1. Cliquez sur

Windows XP, 2000 : Print on Both Sides (Imprimer des deux côtés)

Windows Me/98/NT : 2-Sided Printing (Impression recto verso).

1. Sélectionnez

Windows XP, 2000: Flip on Long Edge (Réflexion côté long) ou Flip on Short Edge (Réflexion côté court).

Windows Me/98/NT: Long Edge Binding (Reliure côté long) ou Short Edge Binding (Reliure côté court).

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet General (Généralités) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Printers and Faxes (Imprimantes et télécopieurs) apparaît.
7. Fermez l'écran.

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

Pour modifier les paramètres uniquement pour un travail d'impression :

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).
5. Suivant :

Windows XP: Dans l'onglet Disposition.

Windows 2000: passez à l'étape suivante.

Windows Me/98: Dans l'onglet Setup (Configuration).

Windows NT: Dans l'onglet Advanced (Avancé), sous Document Options (Options du document), Layout (Disposition), passer à l'étape suivante.

1. Suivant :

Windows XP, 2000 : Cliquez sur "Print on Both Sides (Imprimer des deux côtés)"

Windows Me/98/NT : sous 2-Sided Printing (Impression recto verso)

1. Sélectionnez

Windows XP, 2000: Flip on Long Edge (Réflexion côté long) ou Flip on Short Edge (Réflexion côté court).

Windows Me/98/NT: Long Edge Binding (Reliure côté long) ou Short Edge Binding (Reliure côté court).

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

Windows PCL : tous les travaux (défaut)

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

Pour modifier les paramètres pour tous les travaux :

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez du bouton droit sur votre imprimante.
3. Cliquez sur Properties (Propriétés).
4. Suivant :

Windows XP: Sélectionnez l'onglet Général.

Windows 2000: passez à l'étape suivante.

Windows Me/98/NT: Cliquez sur l'onglet Setup (Configuration), (le cas échéant)

1. Suivant :

Windows XP: Cliquez sur Printing Preferences (Options d'impression). Cliquez sur l'onglet Setup (Configuration).

Windows Me/98/NT/2000: passez à l'étape suivante.

1. Suivant :

Windows XP, 2000: Cliquez sur Print on Both Sides (Imprimer sur les deux côtés).

Windows Me/98/NT : Sous 2-Sided Printing (Impression recto verso).

1. Sélectionnez

Windows XP/2000/NT: Long Edge (Côté long) ou Short Edge (Côté court).

Windows Me/98: Long Edge Binding (Reliure côté long) ou Short Edge Binding (Reliure côté court).

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Properties (Propriétés) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Printers and Faxes (Imprimantes et télécopieurs) apparaît.
7. Fermez l'écran.

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

Pour modifier les paramètres uniquement pour un travail d'impression :

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Clique sur Properties (Propriétés).
5. Cliquez sur l'onglet Setup (Configuration) (au besoin).
6. Sous 2-Sided Printing (Impression recto verso), sélectionnez Windows XP/2000/NT: Long Edge (Côté long) ou Short Edge (Côté court). Windows Me/98: Long Edge Binding (Reliure côté long) ou Short Edge Binding (Reliure côté court). Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. L'écran Print (Impression) principal apparait.
10. Effectuez tout autre changement.
11. Cliquez sur OK.
12. Le document s'imprime.

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans le panneau Layout (Disposition), sélectionnez Duplex.
4. Sélectionnez la reliure (binding).

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Cliquez sur OK.
2. Imprimez le document.

Macintosh OS 10.1 et 10.2

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez ensuite le menu déroulant à gauche.
5. Sélectionnez Duplex.
6. Dans l'écran Duplex (Recto verso), effectuez les sélections.

Pour imprimer en recto verso, Sélectionnez Print on Both Sides (Imprimer sur les deux côtés).

Sélectionnez la reliure Binding que vous préférez. Normalement, la première option est la valeur par défaut.

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Cliquez sur OK.
2. Imprimez le document.

Pour plus d'informations,

Types de papier : consultez la page 276

Grammage du papier : consultez la page 276

Formats du papier : consultez la page 277

Long Edge (Côté long) vs. Short Edge (Côté court) : consultez la page 277

Restrictions recto verso : consultez la page 278

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez l'imprimante.
4. Ouvrez le menu déroulant directement sous votre nom d'imprimante.
5. Sélectionnez Layout (Disposition).
6. Sous Two Sided Printing (impression recto verso), sélectionnez la reliure (binding).

Consultez "Long Edge (Côté long) vs. Short Edge (Côté court)" à la page 277

1. Cliquez sur OK.
2. Imprimez le document.

Échelle de gris

Cette fonction est décrite dans la section sur la concordance des couleurs (Color Matching).

Consultez "Grayscale (Échelle de gris)" à la page 260.

Généralités

L'impression N-Up vous permet de réduire plusieurs pages pleine grandeur et de les imprimer sur une seule feuille.

Pour plus d'informations,

Windows, PostScript : consultez la page 291

Windows, PCL : consultez la page 292

Manuel : consultez la page 293

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les réglages de votre application supplantent les réglages du pilote de l'imprimante.

Les réglages du pilote de l'imprimante supplantent les réglages des menus de l'imprimante.

Pour plus d'informations, voir "Généralités" à la page 290.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).
5. Sélectionnez le nombre de pages par feuille désiré.

Windows XP : Cliquez sur l'onglet Layout (Disposition). Sous Pages Per Sheet (Pages par feuille), sélectionnez le nombre de pages requis.

Windows 2000 : Sous Pages Per Sheet (Pages par feuille).

Windows Me/98 : Dans l'onglet Setup (Configuration), sous N-up (N par page).

Windows NT: Dans l'onglet Advanced (Avancé), sous Document Options (Options du document), cliquez sur Layout (Disposition). Cliquez sur N-up (N par page). Dans la liste Change N-UP Setting (Modifier le paramètre N par page), sélectionnez le nombre de pages par feuille.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les réglages de votre application supplantent les réglages du pilote de l'imprimante.

Les réglages du pilote de l'imprimante supplante les réglages des menus de l'imprimante.

Pour plus d'informations, consultez "Généralités" à la page 290.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).
5. Sélectionnez le nombre de pages par page désiré.

Windows XP : Cliquez sur l'onglet Setup (Configuration) (au besoin). Sous Finishing Mode (Mode de finition).

Windows 2000 : sous Finishing Mode (Mode de finition)

Windows Me/98/NT : Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition)

1. Cliquez sur le bouton Options. Sélectionnez le Page Borders (Bordures de page), Page Layout (Disposition de page) et Bind Margin (Marge de reliure).
2. Cliquez sur OK.
3. L'écran de l'onglet Setup (Configuration) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK. Le document s'imprime.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les réglages de votre application supplantent les réglages du pilote de l'imprimante.

Les réglages du pilote de l'imprimante supplante les réglages des menus de l'imprimante.

Pour plus d'informations, consultez "Généralités" à la page 290.

Cette section s'applique SEULEMENT au pilote LaserWriter® 8 (Mac OS 9.x) ou Oki Printer (Mac OS 10.x).

Pour les autres pilotes, consultez les lignes directrices fournies par les fabricants des respectifs pilotes.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez ensuite le menu déroulant juste sous l'imprimante.
5. Sélectionnez Layout (Disposition).
6. Dans l'écran Layout (Disposition), effectuez les sélections.

a. Dans Pages per sheet (Pages par feuille), sélectionnez le nombre de pages par page désiré. b. Dans Layout Direction (Direction disposition), sélectionnez la manière dont seront disposées les pages sur la feuille. c. Dans Border (Cadre), sélectionnez un cadre entre les feuilles, si vous le souhaitez.

1. Pour imprimer, cliquez sur Print (Imprimer).

Pour enregistrer, cliquez sur Save Settings (Sauvegarder les paramètres).

1. Fermer la boîte de dialogue de l'imprimante.

Généralités

Pour obtenir la meilleure qualité possible lors de l'impression de photos, sélectionnez Photo Enhance (Rehaussement photo) dans le pilote.

Pour plus d'informations, consultez "Résolution d'impression" à la page 297.

Généralités

Cette option vous permet d'imprimer des affiches en divisant un document d'une seule page en plusieurs morceaux. Chaque morceau est imprimé agrandi sur une feuille séparée. Ensuite, vous combinez les feuilles séparées pour produire une affiche.

Poster Print est seulement disponible avec le pilote d'imprimante Windows PCL et Mac OS 9.x.

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Les réglages de votre application supplantent les réglages du pilote de l'imprimante.

Les réglages du pilote de l'imprimante supplante les réglages des menus de l'imprimante.

Pour plus d'informations,

Windows, PostScript : Cette fonction n'est pas disponible avec ce système d'exploitation

Windows, PCL : consultez la page 296

Macintosh OS 9.x : consultez la page 296

Macintosh OS 10.1, 10.2, et 10.3 : Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Cette fonction n'est pas disponible avec ce système d'exploitation.

Pour plus d'informations, consultez "Généralités" à la page 295.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).
5. Cliquez sur l'onglet Setup (Configuration). Sous Finishing Mode (Mode de finition), Sélectionnez Poster Print.
6. Cliquez sur Options. Réglez les détails de configuration.
7. Cliquez sur OK.
8. L'écran de l'onglet Setup (Configuration) apparaît.
9. Effectuez tout autre changement.
10. Cliquez sur OK.
11. L'écran Print (Impression) principal apparait.
12. Effectuez tout autre changement.
13. Cliquez sur OK.
14. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 295.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Ouvrez ensuite le menu déroulant juste sous l'imprimante.
5. Sélectionnez Layout (Disposition).
6. Dans l'écran Layout (Disposition), sélectionnez le nombre de pages par feuille.

Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Généralités

Régler la résolution lors de l'impression d'un document vous permet de contrôler la vitesse et la qualité d'impression du document. Le réglage de la résolution vous permet également d'améliorer la longévité de votre toner.

Lors de l'impression d'épreuves ou d'ébauches, vous n'avez pas besoin de la meilleure qualité d'impression possible. Vous avez plutôt besoin de l'impression la plus rapide possible. Vous y parviendrez en utilisant une résolution plus BASSE.

Abaisser la résolution d'impression peut réduire le besoin de toner et l'usure du tambour d'image. Ceci augmentera la longévité de votre toner et du tambour.

Augmenter la résolution peut maximiser la qualité d'image d'un document. En règle générale, c'est fait pour imprimer la version finale d'un document ou pour imprimer des images (photos).

Pour plus d'informations,

Windows, Tous les travaux (Défaut) : consultez la page 299

Macintosh OS 9.x : consultez la page 301

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 301

Choix de résolution

Haute qualité

La meilleure qualité d'image produite par l'imprimante.

Choisissez ce réglage pour des résultats optimaux lors de l'impression d'images.

Fine/Detail (Fin/Détail) \(600 \times 1200\)

Impression à haute définition

Normal (600×600)

Définition standard. La valeur par défaut

Image Smoothing (Lissage d'image)

PostScript uniqueness

Corrige l'apparence dentelée ou floue des images et/ou texte qui est produite souvent après le dimensionnement d'une image.

Brouillon (600 × 600)

PCL uniqueness

faible résolution

Photo Enhance (Rehaussement photo)

PCL uniqueness

La meilleure qualité possible lors de l'impression de photos

Sélectionnez cette option pour obtenir les meilleurs résultats lorsqu'elle imprime des photos.

Windows, tous les travaux (défaut)

Pour plus d'informations, consultez "Généralités" à la page 297.

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes (Imprimantes et télécopieurs) dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante.
3. Cliquez sur Properties (Propriétés).
4. Sélectionnez l'onglet Général (au besoin).
5. Cliquez sur Printing Preferences (Options d'impression).
6. Cliquez sur l'onglet Job Options (Options de travail).
7. Sous Quality (Qualité), effectuez la sélection. Pour plus d'informations, consultez "Choix de résolution" à la page 298.
8. Effectuez tout autre changement.
9. Cliquez sur OK.
10. L'écran de l'onglet General (Généralités) apparaît.
11. Effectuez tout autre changement.
12. Cliquez sur OK.
13. L'écran Printers and Faxes (Imprimantes et télécopieurs) apparaît.
14. Fermez l'écran.

Windows, travaux d'impression individuels

Pour plus d'informations, consultez "Généralités" à la page 297.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier (File) → Imprimer (Print).
3. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Sous Quality (Qualité), effectuez la sélection. Pour plus d'informations, consultez "Choix de résolution" à la page 298.
7. Effectuez tout autre changement.
8. Cliquez sur OK.
9. L'écran Print (Impression) principal apparait.
10. Effectuez tout autre changement.
11. Cliquez sur OK.
12. Le document s'imprime.

Pour plus d'informations, consultez "Généralités" à la page 297.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans le panneau Job Option (Option de travail), sous Print Quality (Qualité d'impression), effectuez les sélections.

Fast (Rapide) : 600 × 600 ppp

Fine (Fin) : 600 × 1200 ppp

1. Cliquez sur OK.
2. Imprimez le document.

Pour plus d'informations, consultez "Généralités" à la page 297.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans le panneau Printer Function (Fonction d'imprimante), sous Print Quality (Qualité d'impression), effectuez les sélections.

Fast (Rapide) : 600 × 600 ppp

Fine (Fin) : 600 × 1200 ppp

1. Cliquez sur OK.
2. Imprimez le document.

Généralités

Utilisez la fonction Save as File (Enregistrer un fichier) pour enregistrer les données d'impression dans un fichier sans faire une copie papier.

Enregistrer un fichier (Save as File) produit un fichier PDF ou PostScript.

Vous pouvez utiliser l'utilitaire LPR pour imprimer le fichier enregistré. Consultez "Utilitaire Direct Network Printing (LPR)" à la page 345.

Pour plus d'informations,

Windows, Travaux d'impression individuels : consultez la page 303

Windows, Tous les travaux (Défaut) : consultez la page 303

Macintosh OS 9.x : consultez la page 304

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 305

Windows, travaux d'impression individuels

Pour plus d'informations, consultez "Généralités" à la page 302.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Sélectionnez l'imprimante.
4. Dans Print To File (Imprimer dans un fichier), effectuez les sélections.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Cliquez sur OK.
2. Suivant : sélectionnez l'emplacement dans lequel le fichier sera enregistré, donnez un nom au fichier, déterminez le type de fichier.
3. Cliquez sur OK.
4. Le document "s'imprime."

Windows, tous les travaux (défaut)

Pour plus d'informations, consultez "Généralités" à la page 302.

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez du bouton droit sur votre imprimante.
3. Cliquez sur Properties (Propriétés).
4. Dans l'onglet "Ports", sélectionnez File (Fichier) : Print to File (Imprimer dans un fichier).
5. Cliquez sur OK.

Pour plus d'informations, consultez "Généralités" à la page 302.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans Output Tray (Bac de sortie), sélectionnez File (Fichier).
4. Dans le panneau PostScript Settings (Paramètres PostScript), faites vos choix pour ce travail d'impression.

Type : spécifiez le type PostScript.

Niveau PostScript : ceci doit correspondre au niveau PostScript de votre imprimante

Format : sélectionnez ASCII ou Binary. Si vous sélectionnez Binary, assurez-vous que le transfert de données binaires est pris en charge

Données de police : spécifie les polices à télécharger dans le fichier. Si vous utilisez seulement des polices PostScript, sélectionnez Aucune

1. À Name (Nom), entrez le nom de fichier souhaité.
2. Spécifiez l'emplacement où vous souhaitez enregistrer le fichier (emplacement).
3. Cliquez sur Save (Sauvegarder).

Pour plus d'informations, consultez "Généralités" à la page 302.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Dans Output Options (Options de sortie), Sélectionnez Save as File (Enregistrer sous).
4. Dans Formats, Sélectionnez PostScript.
5. Dans le panneau PostScript Settings (Paramètres PostScript), faites vos choix pour ce travail d'impression.

Type : spécifiez le type PostScript.

Niveau PostScript : ceci doit correspondre au niveau PostScript de votre imprimante

Format : sélectionnez ASCII ou Binary. Si vous sélectionnez Binary, assurez-vous que le transfert de données binaires est pris en charge

Données de police : spécifie les polices à télécharger dans le fichier. Si vous utilisez seulement des polices PostScript, sélectionnez Aucune

1. Cliquez sur Save (Sauvegarder).
2. À Save as a new name (Enregistrer sous un nouveau nom), entrez le nom de fichier souhaité.
3. Spécifiez l'emplacement où vous souhaitez enregistrer le fichier (emplacement).
4. Cliquez sur Save (Sauvegarder).

Généralités

Utilise la fonction Toner Save (Économie toner) pour maximiser la longévité de vos cartouches de toner.

Toner Save (Économie toner) utilise moins de toner pour produire des images imprimées. Toner Save (Économie toner) règle les zones obscures des demi-teintes de couleur. Les images peuvent sembler plus pâles que la normale.

La qualité d'impression est réduite en mode d'économie de toner.

Pour plus d'informations,

Windows : Travaux d'impression individuel : consultez la page 307

Windows, Tous les travaux (Défaut) : consultez la page 308

Macintosh OS 9.x : consultez la page 309

Macintosh OS 10.1, 10.2, et 10.3 : consultez la page 309

1. Toner Save (Économie toner) ne fonctionne pas si vous imprimez en noir à 100 %.
2. Toner Save (Économie toner) ne fonctionne pas si vous avez sélectionné le mode Gray Scale (tons de gris).
3. Toner Save (Économie toner) ne fonctionne pas avec les applications qui permettent l'impression CMYK lors de l'utilisation d'un pilote PostScript.
4. Toner Save (Économie toner) ne fonctionne pas avec les applications et les systèmes d'exploitation qui produisent les données d'impression dans l'espace couleur CIE.

Windows, travaux d'impression individuels

Pour plus d'informations, consultez Généralités à la page 306.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Couleur.
6. Dans Toner saving (Économie de toner), effectuez la sélection. La qualité d'impression est réduite en mode d'économie de toner.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran Print (Impression) principal apparait.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. Le document s'imprime.

Windows, tous les travaux (défaut)

Pour plus d'informations, consultez Généralités à la page 306.

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes) [Printers and Faxes (Imprimantes et télécopieurs) dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante
3. Cliquez sur Printing Preference (Options d'impression).
4. Cliquez sur l'onglet Couleur.
5. Dans Toner saving (Économie de toner), effectuez la sélection. La qualité d'impression est réduite en mode d'économie de toner.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

1. Effectuez tout autre changement.
2. Cliquez sur OK.

Pour plus d'informations, consultez Généralités à la page 306.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Ouvrez la liste déroulante sous Printer (Imprimante).
5. Sélectionnez Job Option (Option de travail).
6. Dans Toner saving (Économie de toner), effectuez la sélection. La qualité d'impression est réduite en mode d'économie de toner.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

Pour plus d'informations, consultez Généralités à la page 306.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Ouvrez le menu déroulant. Sélectionnez Printer Features (Caractéristiques de l'imprimante).
5. Dans Feature Sets [Ensembles de fonctions], sélectionnez Set 3 (Jeu 3).
6. Dans Toner saving (Économie de toner), effectuez la sélection. La qualité d'impression est réduite en mode d'économie de toner.

Si la fonction est cochée, la fonction est activée.

Si la case n'est pas cochée, la fonction est désactivée.

Généralités

En règle générale, un filigrane est une marque qui est produite dans certains types de papier et qui n'est visible que si le papier est tenu devant une lumière.

Votre imprimante peut imprimer un élément qui agit comme un filigrane. Cet élément est distinct du contenu du document. Par exemple, vous pouvez imprimer ÉCHANTILLON ou USAGE INTERNE SEULEMENT sur des copies du document.

La production d'un filigrane comporte trois étapes :

1. Créer un filigrane.
2. Éditer un filigrane.
3. Imprimer, utiliser un filigrane.

Pour plus d'informations,

Windows, PostScript : consultez la page 311

Windows, PCL : consultez la page 314

Macintosh OS 9.x : consultez la page 317

Macintosh OS 10.1, 10.2, et 10.3 : Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Créer un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Cliquez sur Watermark (Filigrane).
7. Cliquez sur New (Nouveau).
8. Entrez le texte que vous voulez mettre en filigrane.
9. Sélectionnez les attributs (police, taille, angle, etc.) de votre filigrane.
10. Cliquez sur OK.

Le nouveau filigrane s'affiche dans la liste Filigrane.

Éditer un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Cliquez sur Watermark (Filigrane).
7. Sélectionnez un nom dans la liste Watermark (Filigrane).
8. Cliquez sur Edit (Édition).
9. Modifiez le texte en filigrane.
10. Modifiez les attributs (police, taille, angle) de votre filigrane.
11. Cliquez sur OK.
12. L'écran Watermarks (Filigrane) principal apparaît.
13. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les : Sur la première page seulement, en arrière-plan, en contour seulement

1. Effectuez tout autre changement.
2. Cliquez sur OK.
3. L'écran de l'onglet Job Options (Options de travail) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK. Le document s'imprime.

Imprimer, utiliser un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Cliquez sur Watermark (Filigrane).
7. L'écran Watermarks (Filigrane) principal apparait.
8. Sélectionnez un nom dans la liste Watermark (Filigrane).
9. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les : Sur la première page seulement, en arrière-plan, en contour seulement

1. Cliquez sur OK.
2. L'écran de l'onglet Job Options (Options de travail) apparaît.
3. Effectuez tout autre changement.
4. Cliquez sur OK.
5. L'écran Print (Impression) principal apparait.
6. Effectuez tout autre changement.
7. Cliquez sur OK.
8. Le document s'imprime.

Créer un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Suivant :

Windows Me/98/NT/XP : Cliquez sur Properties (Propriétés) (ou Setup (Configuration) ou l'option équivalente de l'application utilisée).

Windows 2000 : passez à l'étape suivante

1. Cliquez sur Job Options (Options de travail).
2. Cliquez sur Watermark (Filigrane).
3. La boîte de dialogue "Watermark" (Filigrane) s'affiche.
4. Cliquez sur Nouveau.
5. Entrez le texte que vous voulez mettre en filigrane.
6. Sélectionnez les attributs (police, taille, angle, etc.) de votre filigrane.
7. Cliquez sur OK.

Le nouveau filigrane s'affiche dans la liste Filigrane.

1. Cliquez sur OK.
2. L'écran de l'onglet Job Options (Options de travail) apparaît.
3. Effectuez tout autre changement.
4. Cliquez sur OK.
5. L'écran Print (Impression) principal apparait.
6. Effectuez tout autre changement.
7. Cliquez sur OK. Le document s'imprime.

Éditer un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Cliquez sur Watermark (Filigrane).
7. La boîte de dialogue "Watermark" (Filigrane) s'affiche.
8. Sélectionnez un nom dans la liste Watermark (Filigrane).
9. Cliquez sur Edit (Édition).
10. Modifiez le texte en filigrane.
11. Modifiez les attributs (police, taille, angle) de votre filigrane.
12. Cliquez sur OK.
13. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les : On first page only (Sur la première page seulement), In background (en arrière-plan), As outline only (en contour seulement)

1. L'écran Watermark (Filigrane) principal apparaît.
2. Cliquez sur OK.
3. L'écran de l'onglet Job Options (Options de travail) apparaît.
4. Effectuez tout autre changement.
5. Cliquez sur OK.
6. L'écran Print (Impression) principal apparait.
7. Effectuez tout autre changement.
8. Cliquez sur OK. Le document s'imprime.

Imprimer, utiliser un filigrane

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Cliquez sur Properties (Propriétés).
5. Cliquez sur l'onglet Job Options (Options de travail).
6. Cliquez sur Watermark (Filigrane).
7. La boîte de dialogue "Watermark" (Filigrane) s'affiche.
8. Sélectionnez un nom dans la liste Watermark (Filigrane).
9. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les : Sur la première page seulement, Toutes les pages.

1. Cliquez sur OK.
2. L'écran de l'onglet Job Options (Options de travail) apparaît.
3. Effectuez tout autre changement.
4. Cliquez sur OK.
5. L'écran Print (Impression) principal apparait.
6. Effectuez tout autre changement.
7. Cliquez sur OK.
8. Le document s'imprime.

Créer un filigrane : texte

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Ouvrez le fichier à imprimer.
2. Cliquez sur Fichier Imprimer.
3. Sélectionnez votre imprimante.
4. Ouvrez ensuite le menu déroulant juste sous l'imprimante
5. Cliquez sur Watermark (Filigrane).
6. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les : Sur la première page seulement, Toutes les pages

1. Sélectionnez Texte.
2. Cliquez sur Edit (Édition).
3. Entrez le texte que vous voulez mettre en filigrane.
4. Sélectionnez les attributs (police, taille, angle, etc.) de votre filigrane.
5. Cliquez sur Preview (Prévisualiser) pour revoir vos choix avant de les enregistrer
6. Cliquez sur Save as new name (Enregistrer sous un nouveau nom).
7. Entrez le nom de votre filigrane. Cliquez sur OK. Le nouveau filigrane s'affiche dans la liste Waterma (Filigrane).

Créer un filigrane : images

Pour plus d'informations, consultez "Généralités" à la page 310.

1. Créez un fichier d'image (PICT ou EPS) à utiliser comme filigrane.
2. Enregistrez le fichier d'image dans un dossier système comme paramètre par défaut pour le filigrane.

Imprimer, utiliser un filigrane : texte

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Paper Settings (Paramètres de support).
3. Sélectionnez un nom dans la liste Filigrane.
4. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les filigranes sont centrées sur la page.

Les : Sur la première page seulement, Toutes les pages

1. Cliquez sur OK.
2. Imprimez le document.

Imprimer, utiliser un filigrane : images

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Paper Setting (Paramètres de support).
3. Sélectionnez PICT ou EPS. Sélectionnez un nom dans la liste Filigrane.
4. Ajustez où et comment le filigrane sera imprimé, le cas échéant.

Les filigranes sont centrées sur la page.

Les : Sur la première page seulement, Toutes les pages

1. Cliquez sur OK.
2. Imprimez le document.

Cette fonction n'est pas disponible avec ces systèmes d'exploitation.

Survol

Les utilisateurs suivants sont disponibles pour votre imprimante.

Utilitaire Color Correction (Correction des couleurs)

Utilitaire Color Swatch (Nuancier de couleurs)

Utilitaire Direct Network Printing (LPR) [Impression directe par le réseau (LPR)]

Utilitaire Display Language (Langue d'affichage)

Utilitaire Network Printer Status (État de l'imprimante réseau)

Utilitaire Network Setup (Paramétrage du réseau)

OKI Profile Assistant (Assistant de profils OKI)

Utilitaire Print Job Accounting (de comptabilisation des travaux d'impression)

PrintSuperVision

Utilitaire PS Gamma Adjuster (Correcteur gamma PS)

Utilitaire Storage Device Manager (Gestionnaire des unités de mémoire)

Utilitaire Web Driver Installer (Installateur de pilote Web)

Vous pouvez accéder aux utilitaires de deux manières.

Via le CD livré avec l'imprimante

Via le téléchargement depuis Internet, accédé par le Menu Installer (Installateur du menu) sur le CD

Voici la liste des utilisateurs fournis sur le CD livré avec votre imprimante.

Utilitaire Color Correction (Correction des couleurs)

Utilitaire Color Swatch (Nuancier de couleurs)

Utilitaire Direct Network Printing (LPR) [Impression directe par le réseau (LPR)]

Utilitaire Network Printer Status (État de l'imprimante réseau)

Utilitaire Display Language (Langue d'affichage)

Utilitaire Network Setup (Paramétrage du réseau)

Utilitaire PS Gamma Adjuster (Correcteur gamma PS)

Voici la liste des utilitaires qui peuvent être téléchargés.

OKI Profile Assistant (Assistant de profils OKI)

Utilitaire Print Job Accounting (de comptabilisation des travaux d'impression)

PrintSuperVision

Utilitaire Storage Device Manager (Gestionnaire des unités de mémoire)

Utilitaire Web Driver Installer (Installateur de pilote Web)

1. Utilitaire Color Correction (Correction des couleurs)

Cet utilitaire vous permet de définir avec précision les paramètres couleur de l'imprimante et de les enregistrer pour utilisation suivante.

Consultez "Utilitaire Color Correction (Correction des couleurs)" à la page 326.

1. Utilitaire Color Swatch (Nuancier de couleurs)

L'utilitaire permet d'imprimer des échantillons d'impression couleur ou aplats de couleurs sur votre imprimante couleur. Ces aplats sont utilisés avec les applications pour sélectionner et reproduire les couleurs avec précision. Les nuanciers comportent des échantillons de la palette de couleurs des imprimantes et peuvent être utilisés pour repérer les couleurs désirées pour vos documents.

Consultez "Utilitaire Color Swatch (Nuancier de couleurs)" à la page 341.

1. Utilitaire Direct Network Printing (LPR) [Impression directe par le réseau (LPR)]

Cet utilitaire permet d'imprimer directement sur une imprimante du réseau sans utiliser un serveur d'impression. Celui-ci crée un port d'imprimante et installe une boîte d'état pour afficher l'état de l'imprimante.

L'utilitaire peut être utilisé avec les systèmes d'exploitation Windows Me/98, Windows NT 4.0, Windows 2000 et Windows XP.

Consultez "Utilitaire Direct Network Printing (LPR)" à la page 345.

1. Utilitaire Display Language (Langue d'affichage)

Cet utilitaire vous permet de modifier la langue affichée sur le panneau avant de votre imprimante.

Consultez "Utilitaire Display Language (Langue d'affichage)" à la page 347.

1. Utilitaire Network Printer Status (État de l'imprimante réseau) Cet utilit
2. bacs à papier installés et supports assignés à ceux-ci. - taille totale et pourcentage utilisé du disque/ mémoire.
3. percentage of toner remaining.

Consultez "Utilitaire Network Printer Status (État de l'imprimante réseau)" à la page 348.

1. Utilitaire Network Setup (Paramétrage du réseau)

Cet utilitaire offre un moyen facile de configurer votre imprimante sur un réseau.

Voyez le Guide de configuration en ligne pour les détails sur cet utilisation. Le Guide de configuration est en ligne et se trouve sur les CD accompagnant votre imprimante.

1. OKI Profile Assistant (Assistant de profils OKI)

Cet utilitaire vous aide à charger et à gérer les profils couleur.

Pour plus d'informations, consultez le Aide en ligne dans l'utilitaire.

1. Utilitaire Print Job Accounting (de comptabilisation des travaux d'impression)

Le logiciel de comptabilisation des travaux d'impression, spécialement conçu pour les imprimantes installées en réseau, offre des fonctions de comptabilisation des travaux permettant de consigner l'utilisation de l'imprimante, de calculer les coûts d'impression et de définir les droits d'accès des utilisateurs.

1. PrintSuperVision

PrintSuperVision est une application basée Web pour la gestion des périphériques d'impression reliés à un réseau.

PrintSuperVision fournit l'accès aux données d'imprimantes réseautées pour le suivi, les rapports et la gestion des imprimantes réseautées. Elle fournit une gamme complète de fonctions de gestion pour les imprimantes et également pour d'autres marques d'imprimantes.

1. Utilitaire PS Gamma Adjuster (Correcteur gamma PS)

L'utilitaire de correcteur gamma PS permet de personnaliser les courbes de données CMJN utilisées avec votre pilote d'imprimante. Une fois que vous avez créé la courbe personnalisée dans l'utilitaire, vous devez enregistrer la courbe (nouveau PPD). Ensuite, vous devez reconfigurer votre pilote d'imprimante pour utiliser le nouveau PPD.

Consultez "Utilitaire PS Gamma Adjuster (Correcteur gamma PS)" à la page 354.

1. Utilitaire Storage Device Manager (Gestionnaire des unités de mémoire)

Cet utilitaire vous permet de : gérer la mémoire flash interne de l'imprimante et le disque dur. Il vous permet aussi de télécharger des fichiers, superpositions, etc. dans la mémoire interne et le disque dur.

1. Utilitaire Web Driver Installer (Installateur de pilote Web) Cet utilitaire
2. Découverte des imprimantes connectées à un réseau TCP/IP
3. Affichage des imprimantes découvertes sur la page web
4. Envoi aux utilisateurs par courriel de l'adresse URL qui permet le téléchargement des programmes d'installation de pilotes d'imprimante pour les imprimantes découvertes.

Les administrateurs peuvent utiliser cet utilitaire pour : gérer les imprimantes et utilisateurs organisés en groupes, p. ex., par département ou étage.

Utilitaires sur le CD

Chargez l'utilitaire à l'aide du Menu d'installation sur le CD accompagnant votre imprimante.

Utilitaires à télécharger

Téléchargez les utilitaires depuis Internet, accédés par le Menu Installer (Installateur du menu) sur le CD.

Utilitaires sur le CD

1. Insérez le CD fourni avec votre imprimante dans le lecteur de CD-ROM.
2. Double-cliquez sur l'icône de CD qui figure sur le bureau.
3. Ouvrez le dossier MAC.
4. Cliquez sur le dossier PSDRV → English (anglais), puis double-cliquez sur l'icône Mac Installer (Installateur MAC).
5. Cliquez sur Continue (Continuer) et acceptez le contrat de licence logicielle.
6. Sélectionnez Custom Install [Installation personnalisée] pour accéder à l'installation utilisée.
7. Cliquez sur les cases à côté des utilisateurs à installer. Cliquez sur Install (Installer).

Les utilitaires sont installés dans le dossier que vous avez spécifié pendant le processus d'installation.

Utilitaires à télécharger

Téléchargez les utilitaires depuis Internet, accessibles par le Menu Installer (Installateur du menu) sur le CD.

Utilitaires sur le CD

Les utilitaires sur le CD des pilotes ne sont pas disponibles sous Mac OS X et ne fonctionneront que sous Mac 9. x ou Classic OS.

Utilitaires à télécharger

Téléchargez les utilitaires depuis Internet, accédés par le Menu Installer (Installateur du menu) sur le CD.

Une fois que l'utilitaire Print Job Accounting (de comptabilisation des travaux d'impression) a été installé par votre administrateur réseau, il est imperceptible au fonctionnement du pilote d'imprimante sur votre système OS X.

Généralités

Cet utilitaire vous permet de définir avec précision les paramètres couleur de l'imprimante et de les enregistrer pour utilisation suivante.

L'utilitaire de correction des couleurs est le meilleur choix pour Microsoft Excel ou Word.

Vous pouvez utiliser l'utilitaire de correction des couleurs pour :

• Changer la palette de couleurs : consultez la page 327
• Régler la valeur gamma et la teinte : consultez la page 337

Installation

Chargez-le utiliser à l'aide du Menu d'installation sur le CD.

Informations supplémentaires

Pour plus d'informations, consultez le Aide en ligne dans l'utilitaire.

Généralités

Fonction non disponible pour Windows Me/98.

Fonction non disponible pour les imprimantes partagées.

Lors de l'impression d'essai, utilisez un papier de taille supérieure au format B5.

La modification de la palette de couleurs est constituée de quatre étapes.

1. Imprimez l'échantillon de tableau de couleurs.

Consultez la page 328.

1. Imprimez le tableau de réglage des couleurs.

Consultez la page 329.

1. Modifiez les réglages. Enregistrez les réglages en leur attribuant un nom de votre choix.

Consultez la page 331.

1. Lors de l'impression d'un document, sélectionnez le nom des paramètres de réglages enregistrés.

Consultez la page 336.

Étape 1 : imprimez l'échantillon de tableau de couleurs

1. Cliquez sur Start (Démarrer) Programs (Programmes) All Applications (Toutes les applications).

Pour Windows XP,

Cliquez sur Démarrer → Programmes

(Programmes) → Okidata → Utilitaire Color Correct

(Correction des couleurs) Color Adjustment Utility (Utilitaire de réglage des couleurs).

1. Sélectionnez Adjust Pallet Color (Régler la palette de couleurs). Cliquez sur Next (Suivant).
2. L'écran Select Printer (Sélection de l'imprimante) s'affiche.

Sélectionnez l'imprimante que vous utilisez. Cliquez sur Next (Suivant).

L'utilitaire de correction des couleurs est lancé.

Les pilotes d'imprimante installés s'affichent.

Vous devez configurer l'utilitaire de correction des couleurs pour chaque pilote.

1. L'écran Select Setting (Sélection des paramètres) s'affiche. De la liste, sélectionner le paramètre désiré. Click Sample Print (Échantillon d'impression).
2. L'échantillon de tableau des couleurs s'imprime.

Étape 2 : imprimez le tableau de réglage des couleurs

Vous devez d'abord effectuer les étapes dans Étape 1 : Imprimez l'échantillon de tableau de couleurs : consultez la page 328.

1. Clique sur Next (Suivant).
2. L'écran Pallet Color Matching (de concordance de la palette de couleurs) s'affiche.

1. Cliquez sur Test Print (Test d'impression).

Le Color Adjustment Chart (tableau de réglage des couleurs) s'imprime.

1. Comparez le tableau de réglage des couleurs avec l’écran de concordance de la palette de couleurs.

Si les couleurs imprimées ne correspondent pas à celles à l'écran, effectuez un réglage.

Vous ne pouvez pas régler les couleurs marquées d'un X.

Étape 3 : modifiez les réglages et enregistrez-les

Vous devez d'abord effectuer les étapes dans Étape 1 : Imprimez l'échantillon de tableau de couleurs : consultez la page 328 et Étape 2 : Imprimez le tableau de réglage des couleurs : consultez la page 329.

Lorsque vous effectuez un réglage, vous obtenez la meilleure concordance possible entre les valeurs pour Teinte et Luminosité sur toute échantillon de tableau de couleurs et l'écran de concordance de la palette de couleurs.

1. Dans l'écran de Pallet Color Matching (concordance de la palette de couleurs), cliquez sur la couleur à régler.

1. L'écran Enter Adjustment Value (Saisie de la valeur de réglage) s'affiche.

Affichez les menus déroulants pour les valeurs Hue (Teinte) (X) et Brightness (Luminosité) (Y).

Vous trouvez les plages disponibles pour Hue (Teinte) (X) et Brightness (Luminosité) (Y).

Les plages (valeurs) disponibles varient selon la couleur.

1. Utilisez Sample Color Chart (l'échantillon de tableau de couleurs). Voir étape 8.

Trouvez la couleur à régler.

Trouvez la couleur souhaitée à l'intérieur des plages (valeurs) disponibles de l'étape 10.

Trouvez les valeurs pour Hue (Teinte) (X) et Brightness (Luminosité) (Y).

1. Dans l'écran Palette Color Matching (de concordance de la palette de couleurs), cliquez sur la couleur à régler.

L'écran Enter Adjustment Value (Saisie de la valeur de réglage) s'affiche.

Affichez les menus déroulants pour les valeurs Hue (Teinte) (X) et Brightness (Luminosité) (Y).

Réglez les valeurs pour Hue (Teinte) et Brightness (Luminosité) pour qu'elles correspondent aux valeurs de l'étape 11.

1. Cliquez sur OK.
2. L'écran Pallet Color Matching (de concordance de la palette de couleurs) s'affiche.

1. Cliquez sur Test Print (Test d'impression).

Le Color Adjustment Chart (tableau de réglage des couleurs) s'imprime.

1. Comparez le tableau de réglage des couleurs avec l’écran de concordance de la palette de couleurs.

Si vous êtes satisfait avec la comparaison, passez à l'étape 18.

Si vous n'êtes pas satisfait, répétez les étapes 10 à 16.

1. Si vous avez une autre couleur à régler, répétez les étapes 10 à 16.
2. Quand vous avez terminé de régler toutes les couleurs souhaitées, cliquez sur Next (Suivant).
3. Entrez le nom du paramètre. Notez bien le nom pour utilisation ultérieure.
4. Cliquez sur Save (Sauvegarder).
5. Cliquez sur OK.

Étape 4 : utilisation des paramètres enregistrés pour imprimer un document

1. Ouvrez le fichier à imprimer.
2. Cliquez sur File (Fichier) → Print (Imprimer).
3. Suivant :

Windows XP : Cliquez sur Properties (Propriétés). Cliquez sur Advanced (Avancé).

Windows 2000 : Passez à l'étape suivante.

1. Dans l'onglet Couleur, sous Color Mode (Mode couleur), sous User Setting (Réglage utilisateur), sélectionnez le nom de concordance des couleurs que vous avez créé à l'aide de l'utilitaire Color Correct (de correction des couleurs).

Quand vous actualisez ou réinstallez un pilote d'imprimante, l'utilitaire de correction des couleurs recharge les noms de concordance des couleurs créés. Assurez-vous que les noms de concordance des couleurs s'affichent dans [Sélection de paramétrage]. Cliquez sur End (Fin).

1. Cliquez sur OK.
2. Imprimez ensuite le document.

Généralités

Fonction non disponible pour Windows Me/98.

Fonction non disponible pour les imprimantes partagées.

Lors de l'impression d'essai, utilisez un papier de taille supérieure au format B5.

Vous n'avez pas besoin d'avoir des privilèges d'administrateur quand vous définissez une connexion réseau sous Windows XP/2000/NT4.0/Server 2003.

1. Cliquez sur Start (Démarrer) → Programs (Programmes) → All Applications (Toutes les applications).
2. L'opération à effectuer dépend de votre système d'exploitation. Windows XP : Cliquez sur Okidata → Utilitaire Color Correct (Correction des couleurs) → All Applications (Toutes les applications).

Windows 2000 : Passez à l'étape suivante.

1. Sélectionnez Correct gamma and hue (Corriger gamma et teinte).
2. Clique sur Next (Suivant).
3. L'écran "Select printer" (Sélection de l'imprimante) s'affiche. Sélectionnez l'imprimante à régler.
4. Clique sur Next (Suivant).
5. L'utilitaire de correction des couleurs est lancé.

Les pilotes d'imprimante installés s'affichent.

Vous devez configurer l'utilitaire de correction des couleurs pour chaque pilote.

1. Dans la boîte à liste, sélectionnez le mode.
2. Clique sur Next (Suivant).
3. Changer les valeurs des glissières gamma, teinte, luminosité et saturation pour régler la couleur.

Utilisez les couleurs d'encre primaires

Sélectionnez cette option pour régler les paramètres aux teintes standard pour l'imprimante.

Hue (Teinte)	Toner printing (impression toner)
R (rouge)	50% jaune et 50% magenta
Y (jaune,)	100% jaune
G (Vert)	50% cyan et 50% jaune
C (Cyan)	100% cyan
B (Bleu)	50% magenta et 50% cyan
M (Magenta)	100% magenta

La glissière gamma règle la luminosité globale.

La glissière teinte/luminosité règle la couleur de sortie.

Utilisez les boutons couleur de l'imprimante pour basculer à une autre couleur.

Pour une couleur plus vive, glissez la barre gamma vers la gauche.

Hue (Teinte)

Les réglages sont faits relativement aux positions de la roue de couleurs.

Déplacement avant = + (sens antihoraire)

Déplacement arrêté = + (sens antihoraire)

Exemple : réglez la glissière J (jaune) :

Déplacement avant = + (sens antihoraire), la couleur devient plus verte.

Déplacement arrêté = + (sens antihoraire), la couleur devient plus rouge.

1. Cliquez sur Test Print (Test d'impression).
2. Le Adjustment Confirmation Sample (L'échantillon de confirmation de réglage) s'imprime.
3. Si l'échantillon vous satisfait, cliquez sur Set (Paramétrer). Si l'échantillon laisse à désirer, répétez les étapes 10 - 12 jusqu'à ce que vous obtieniez le résultat souhaité. Cliquez ensuite sur Set (Paramétrer).
4. Cliquez sur Save (Sauvegarder).
5. Entrez le nom du paramètre.
6. Cliquez sur OK.
7. Cliquez sur OK.

Quand vous actualisez ou réinstallez un pilote d'imprimante, l'utilitaire de correction des couleurs recharge les noms de concordance des couleurs créés. Assurez-vous que les noms de concordance des couleurs s'affichent dans [Sélection de paramètres]. Cliquez sur Complete (Terminer).

1. Cliquez sur Complete (Terminer) pour quitter l'utilitaire Color Correct Utility (déc_correction des couleurs).
2. Quand vous imprimez un document, sélectionnez le nom de paramétrage.

Utilisez les paramètres enregistrés pour imprimer un document

1. Ouvrez le fichier à imprimer.
2. Sur File (Fichier), clique sur Print (Imprimer).
3. L'opération à effectuer dépend de votre système d'exploitation. Windows XP : Cliquez sur Properties (Propriétés). Cliquez sur Advanced (Avancé).

Windows 2000 : Passez à l'étape suivante.

1. Dans l'onglet Couleur, sous Color Mode (Mode couleur), sous User Setting (Réglage utilisateur), sélectionnez le nom de concordance des couleurs que vous avez créé à l'aide de l'utilitaire Color Correct (de correction des couleurs).

Quand vous actualisez ou réinstallez un pilote d'imprimante, l'utilitaire de correction des couleurs recharge les noms de concordance des couleurs créés. Assurez-vous que les noms de concordance des couleurs s'affichent dans [Sélection de paramétrage]. Cliquez sur End (Fin).

1. Cliquez sur OK.
2. Imprimez ensuite le document.

Utilitaire Color Swatch (nuancier de couleurs) _ généralités

L'utilitaire Nuancier de couleurs permet

• d'imprimer des échantillons d'impression couleur sur votre imprimante couleur.
• création de nuanciers de couleurs personnalisés

Ces aplats sont utilisés avec les applications pour sélectionner et reproduire les couleurs avec précision.

Les nuanciers comportent des échantillons de la palette de couleurs des imprimantes. Utilisez les nuanciers pour repérer les couleurs désirées pour vos documents.

• L'utilitaire Nuancier de couleurs ne garantit pas que la couleur imprimée concordera exactement avec la couleur affichée à l'écran. Utilisez la couleur affichée comme référence.
• Il est possible que l'imprimante ne puisse pas imprimer exactement la couleur que vous désirez.
• Il est possible que vos logiciels ne soient pas aptes à effectuer la concordance des couleurs à l'aide des informations fournies par les aplats. Utilisez au besoin d'autres méthodes de concordance des couleurs.
• Les échantillons ne comportent pas toutes les couleurs qui peuvent être imprimées sur votre imprimante.
• De nombreux autres facteurs peuvent influencer la façon dont vous percevez les couleurs : la couleur et le fini du papier, l'éclairage ambiant, et même les couleurs à proximité de la couleur que vous observez.

Installation

Chargez-le utiliser à l'aide du Menu d'installation sur le CD.

Informations supplémentaires

Pour plus d'informations, consultez le fichier Read-me (Lisez-moi) dans la liste des programmes de Windows.

Impression de nuanciers de couleurs

• L'utilitaire Nuancier de couleurs ne garantit pas que la couleur imprimée concordera exactement avec la couleur affichée à l'écran. Utilisez la couleur affichée comme référence.
• Il est possible que l'imprimante ne puisse pas imprimer exactement la couleur que vous désirez.
• Il est possible que vos logiciels ne soient pas aptes à effectuer la concordance des couleurs à l'aide des informations fournies par les aplats. Utilisez au besoin d'autres méthodes de concordance des couleurs.
• Les échantillons ne comportent pas toutes les couleurs qui peuvent être imprimées sur votre imprimante.
• De nombreux autres facteurs peuvent influencer la façon dont vous percevez les couleurs : la couleur et le fini du papier, l'éclairage ambiant, et même les couleurs à proximité de la couleur que vous observez.
• Chargez l’utiliser à l’aide du Menu d’installation sur le CD.
• Cliquez sur Start (Démarrer) → Programs (Programmes) → Color Swatch (Nuancier de couleurs) → Color Swatch Utility (Utilitaire Nuancier de couleurs).
• Une page importante des couleurs les plus souvent utilisées s'affiche.
• Cliquez sur Print (Imprimer) pour imprimer les pages d'échantillons.

1. Utilisez les boîtes couleur pour sélectionner les couleurs spécifiques que vous désirez utiliser dans vos documents.

Chaque boîte couleur, ou échantillon, compte les informations requises par les applications pour réproduire l'ajustement de la couleur.

Les numéros sous chaque boîte couleur indiquent la quantité de couleurs primaires—rouge (R), vert (G) et bleu (B)—mélangées pour former une teinte particulière.

Les quantités sont indiquées par des valeurs de 0 à 255.

Création de nuanciers de couleurs personnalisés

L'utilitaire Nuancier de couleurs ne garantit pas que la couleur imprimée concordera exactement avec la couleur affichée à l'écran. Utilisez la couleur affichée comme référence.

Il est possible que l'imprimante ne puisse pas imprimer exactement la couleur que vous désirez.

Si vous ne trouvez pas la couleur désirée, il est possible de créer des couleurs personnalisées :

1. Sélectionnez Custom Swatch (Nuancier de couleurs) dans le menu File (Fichier).
2. La fenêtre contextuelle qui s'affiche comporte trois glissières vous permettant de personneliser les couleurs :
3. La glissière Hue (Teinte) permet de modifier la teinte des couleurs, par exemple, de rouge à vert ou de bleu à jaune.
4. La glissière Saturation permet de modifier la vivacité de la couleur.
5. La glissière Lightness (Luminosité) permet de modifier la luminosité de la couleur.
6. Reglez les glissières jusqu'à ce que la couleur désirée soit obtenue.

Les variations de couleur sont présentes pour vous aider à trouver la couleur correspondant le moins à celle recherchée.

1. Cliquez sur OK.
2. Imprimez la page d'échantillons couleur personnalisés.
3. Répéter ces étapes jusqu'à obtenir la couleur désirée à l'impression.
4. Pour plus d'informations, consultez le fichier Read-me (Lisezmoi) dans la liste des programmes de Windows.

Les fichiers comprennent :

• l'application des valeurs de couleur dans les applications
• calage des couleurs du moniteur

Généralités

Cet utilitaire permet d'imprimer directement sur une imprimante du réseau sans utiliser un serveur d'impression. Celui-ci crée un port d'imprimante et installe une boîte d'état pour afficher l'état de l'imprimante.

L'utilitaire peut être utilisé avec les systèmes d'exploitation Windows Me/98, Windows NT 4.0, Windows 2000 et Windows XP.

Installation

Chargez l'utilitaire à l'aide du Menu d'installation sur le CD.

L'utilitaire prend en charge TCP/IP. Notre administrateur réseau doit configurer l'adresse IP et les propriétés TCP/IP pour votre imprimante. Si vous devez l'installer manuellement, chargez-le depuis le Menu Installer (Installateur du menu) sur le CD.

1. Pour installer l'utilitaire, insérez le CD dans le lecteur de CD-ROM.

Si le CD n'est pas lancé automatiquement, cliquez sur Start (Démarrer) Run (Exécuter) Browse (Parcourir). Accédez à l'unité de CD-ROM. Double-cliquez sur Install.exe. Cliquez sur OK.

1. Cliquez sur Optional Utilities (Utilitaires en option) Installer l'utilitaire Direct Network Printing (Impression directe par le réseau). Observez les instructions affichées à l'écran.

Boîte d'été

La boîte d'été de l'utilitaire LPR comporte les informations suivantes :

• Imprimantes : Noms des imprimantes ajoutées (30 imprimantes max. peuvent être ajoutées)
• État : État de l'utilitaire LPR (empty (vide), connecting (connexion), sending (transmission), paused (pause), checking status (verification de l'état), not connected (non connecté))
• Terminés : Nombre de travaux terminés.
• File : Nombre de travaux à imprimer.

Informations supplémentaires

Pour plus d'informations, consultez l'Aide en ligne dans l'utilitaire.

Généralités

Cet utilisation vous permet de modifier la langue affichée sur le panneau avant de votre imprimante.

Installation

Chargez-le depuis le Menu Installer (Installateur du menu) sur le CD. Suivez les directives affichées à l’écran pour modifier la langue des messages sur le panneau avant.

Informations supplémentaires

Pour plus d'informations, consultez l'Aide en ligne dans l'utilitaire.

• Disponible uniquement pour les connexions réseau TCP/IP.

L'utilitaire Network Printer Status (État de l'imprimante réseau) est disponible s'il a été installé par l'administrateur du système.

Si cet utilitaire a été installé, la boîte de dialogue "Propriétés" modifiée.

• Un nouvel onglet État est ajusté.
• Un bouton Option est ajouté dans l'onglet Device Options (Options du dispositif).

Ce utiliseraire permet de visualiser (mais de ne pas modifier) l'état des périhériques suivants dans l'onglet État :

• bacs à papier installés et supports assignés à ceux-ci.
• taille totale et pourcentage utilisé du disque/mémoire.
• pourcentage de toner restant.

Important!

Si vous avez sélectionné Automatic Status Update (Mise à jour automatique de l'état) dans l'onglet Status (État), le pilote interroge automatiquement l'imprimante pour obtenir les plus récentes informations d'état chaque fois que vous ouvrez la boîte de dialogue Propriétés.

Cela peut entraîner un délai lors de l'ouverture de la boîte de dialogue Propriétés.

Pour éviter cela, utilisez le bouton Update Status (Mettre à jour l'objet) de l'onglet Status (État) pour mettre à jour manuellement les informations d'objet affichées.

Généralités

Ce texte utilise intègre un onglet supplémentaire (STATUS - ÉTAT) dans les pilotes PostScript et PCL permettant au client de surveiller l'état de l'imprimante sélectionnée.

Installation

Chargez l'utilitaire à l'aide du Menu d'installation sur le CD1.

1. Pour installer l'utilitaire, insérez le CD1 dans le lecteur de CD-ROM.

Si le CD n'est pas lancé automatiquement, cliquez sur Start (Démarrer) Run (Exécuter) Browse (Parcourir). Accédez à l'unité de CD-ROM. Double-cliquez sur Install.exe. Cliquez sur OK.

1. Cliquez sur Network Software (Logiciel réseau) Administration Tools (Outils de gestion) Network Printer Status (État de l'imprimante réseau). Observez les instructions affichées à l'écran.

Utilisation

1. Cliquez sur Start (Démarrer) → Settings (Paramètres) → Printers (Imprimantes). Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante. Cliquez sur Properties (Propriétés).
2. Cliquez sur l'onglet STATUS (ÉTAT).
3. Cliquez sur le bouton UPDATE (METTRE À JOUR) pour afficher les paramètres du dispositif. L'écran suivant s'affiche :

Cliquez sur un élément pour afficher cette information :

Bacs : Type de papier, grammage

Recto verso : Installé / non installé

Disque/mémoire Taille de RAM et % utilisé ; Point d'éclair (méthode utilisée) :

Toner Remaining % de toner restant dans toutes les cartouches

Lorsque l'option Automatic Status Check (Vérification automatique de l'état) est sélectionnée, l'utilitaire interroge l'imprimante chaque fois que la boîte de dialogue Printer Properties (Propriétés d'imprimante) est ouverte depuis le pilote d'imprimante. Cette option ralentit de beaucoup l'ouverture de la boîte de dialogue.

Vérification de l'état d'une imprimante

Cliquez sur le bouton WEB SETTING (PARAMÉTRES WEB). L’écran suivant s’affiche :

Cliquez sur les éléments énumérés sur la gauche à afficher :

Network Summary (Sommaire réseau) - Login for Administrators (Connexion pour administrateurs) - Job Login (Connexion travaux) - Printer Menu (Menu de l'imprimante)

Pour afficher l'état d'une imprimante en temps réel, cliquez sur le bouton UPDATE STATUS (ACTUALISER L'ÊTAT).

Généralités

Cet utilisation offre un moyen facile de configurer votre imprimante sur un réseau

Installation

Chargez-le utiliser à l'aide du Menu d'installation sur le CD.

Informations supplémentaires

Voyez le Guide de l'utilisateur réseau en ligne pour les détails sur cet usage. Le Guide de l'utilisateur réseau est en ligne et se trouve sur les CD accompagnant votre imprimante.

Généralités

L'utilitaire PS Gamma Adjuster (Correcteur gamma PS) est disponible dans Windows et Mac OS 10.1 ou version ultérieure. Il fonctionne seulement avec CMJN.

L'utilitaire de correcteur gamma PS permet de personnaliser les courbes de données CMJN utilisées avec votre pilote d'imprimante. Une fois que vous avez créé la courbe personnalisée dans l'utilitaire, vous devez enregistrer la courbe (nouveau PPD). Ensuite, vous devez reconfigurer votre pilote d'imprimante pour utiliser le nouveau PPD. Le nouveau paramètre figurera sous les propriétés du pilote d'imprimante.

Installation

La version Windows s'installe dans le Menu d'installation, sous Logiciel de Productivité.

L'utilitaire PS Gamma Adjuster (Correcteur gamma PS) fait partie du programme d'installation Mac. Si vous lancez le programme d'installation Mac type ou Classic, l'utilitaire est automatiquement installé.

Si vous lancez un programme d'installation personnalisée, vous pouvez désirer d'installer ou non l'utilitaire PS Gamma Adjuster (Correcteur gamma PS).

Informations supplémentaires

Pour plus d'informations, consultez le Aide en ligne dans l'utilitaire.
