C9650 - Imprimante couleur professionnelle OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante couleur professionnelle
Marque	OKI
Modèle	C9650 (C9650n, C9650dn, C9650hdn, C9650hdtn)
Dimensions (HxLxP)	C9650n : 471 x 654.5 x 623 mm ; C9650dn/hdn/hdtn : 873 x 654.5 x 623 mm
Poids	De 76 kg (C9650n) à 133 kg (C9650hdtn)
Alimentation	Monophasé 220-240 VAC, 50 Hz
Consommation électrique	Normale 750 W, pointe 1500 W, veille 200 W, économie d'énergie < 26 W
Vitesse d'impression	36 ppm couleur, 40 ppm monochrome (A4) ; 19 ppm couleur, 21 ppm monochrome (A3)
Résolution d'impression	Technologie multi-niveaux ProQ2400, jusqu'à 1200 x 600 dpi
Capacité papier standard	530 feuilles (bac 1) + 230 feuilles (bac multiformats), extensible jusqu'à 2880 feuilles
Grammage supporté	64 à 216 g/m² (bacs standard), 64 à 300 g/m² (bac multiformats)
Formats de papier	A6 à A3 Wide (SRA3), bannières jusqu'à 328 x 1200 mm
Recto verso	En option sur C9650n, standard sur C9650dn/hdn/hdtn
Mémoire	512 Mo standard, extensible à 1024 Mo
Disque dur	40 Go en option (C9650n/dn), standard (C9650hdn/hdtn)
Interfaces	Parallèle IEEE 1284, USB 2.0, Ethernet 10/100/1000 Base-T
Langages d'impression	PCL5c, PCL XL, Adobe PostScript 3, impression directe PDF
Sécurité	Impression sécurisée par mot de passe, Secure Erase, chiffrement des données, Print Control
Niveau sonore	54 dB(A) en fonctionnement, 42 dB(A) en attente, 28 dB(A) en mode économie
Cycle d'utilisation mensuel	Jusqu'à 150 000 pages par mois (recommandé : 5 000 à 15 000)
Consommables	Toner (15 000 pages), tambour (30 000 pages), courroie de transfert (100 000), unité de fusion (100 000)
Garantie	1 an sur site, extensible à 3 ans après enregistrement sous condition d'utilisation de consommables OKI d'origine

FOIRE AUX QUESTIONS - C9650 OKI

Quels sont les consommables de l'OKI C9650 et leur durée de vie ?

Les toners durent environ 15 000 pages, les tambours 30 000 pages, la courroie de transfert et l'unité de fusion 100 000 pages. Le réceptacle de toner usagé doit être changé tous les 30 000 pages.

Comment remplacer une cartouche de toner ?

Ouvrez le capot avant, retirez l'ancienne cartouche en la tirant vers vous, insérez la nouvelle cartouche jusqu'au clic, puis fermez le capot. Le remplacement est rapide et propre.

Comment résoudre un bourrage papier ?

Suivez les instructions à l'écran. Ouvrez les capots indiqués (avant, arrière, bac multiformats), retirez délicatement le papier coincé sans déchirer, puis refermez. Vérifiez qu'aucun fragment ne reste.

Sur quels supports puis-je imprimer avec la C9650 ?

L'imprimante accepte les papiers de 64 à 300 g/m² (bac multiformats), du A6 au A3 Wide (SRA3), et les bannières jusqu'à 328 x 1200 mm. Utilisez le bac multiformats pour les supports épais ou longs.

Comment configurer l'impression recto verso ?

Assurez-vous que le module recto verso est installé (en option sur C9650n, standard sur les autres). Dans le pilote d'impression, sélectionnez 'Recto verso' dans les propriétés d'impression.

Quelles sont les fonctionnalités de sécurité disponibles ?

L'imprimante offre l'impression sécurisée par mot de passe, Secure Erase pour effacer les données, le chiffrement des données (Data Encryption) et l'outil Print Control pour gérer les droits d'utilisation.

Comment connecter l'imprimante au réseau ?

Utilisez le câble Ethernet pour relier l'imprimante à votre réseau. L'adresse IP peut être configurée via le panneau de commande ou automatiquement par DHCP. Consultez la notice pour les protocoles supportés.

Comment nettoyer l'imprimante ?

Éteignez l'imprimante et débranchez-la. Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Pour l'intérieur, utilisez un aspirateur ou un chiffon anti-statique. Évitez les liquides et les solvants.

Que faire si la qualité d'impression se dégrade ?

Vérifiez les niveaux de toner et de tambour. Lancez un cycle de nettoyage depuis le menu d'entretien. Utilisez la fonction d'alignement automatique (Auto Registration) dans les paramètres.

Où trouver les pilotes et logiciels pour l'OKI C9650 ?

Les pilotes sont disponibles sur le site OKI (www.oki.com). Ils supportent Windows (2000 à Vista) et Mac OS X. Téléchargez le pilote correspondant à votre système d'exploitation.

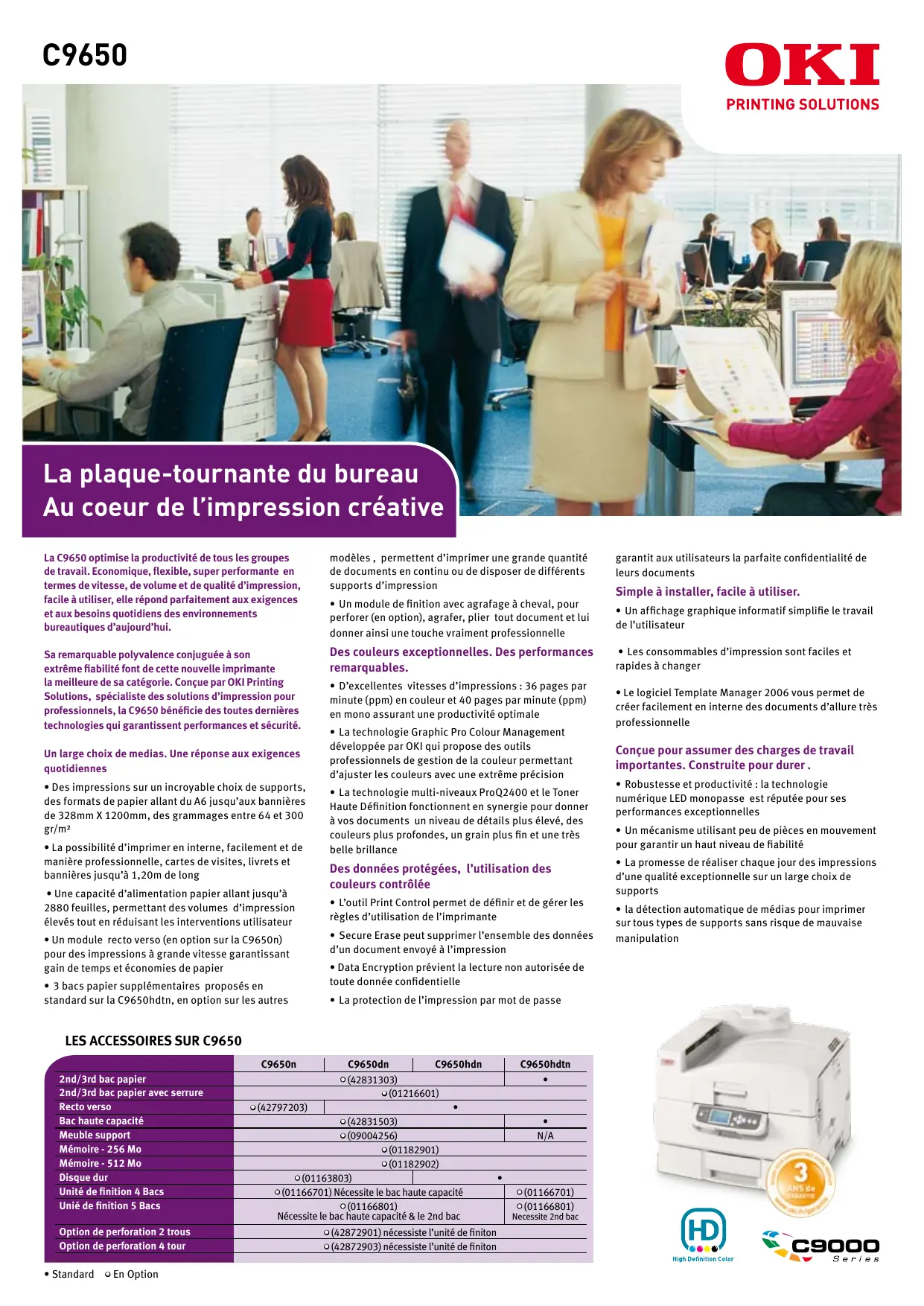

MODE D'EMPLOI C9650 OKI

La C9650 optimise la productivité de tous les groupes de travail. Économique, flexible, super performante en termes de vitesse, de volume et de qualité d'impression, facile à utiliser, elle répond parfaitement aux exigences et aux besoins quotidiens des environnements bureautiques d'aujourd'hui.

Sa remarquable polyvalence conjuguée à son extrême fiabilité font de cette nouvelle imprimante la plus efficace de sa catégorie. Conçue par OKI Printing Solutions, spécialiste des solutions d'impression pour professionnels, la C9650 bénéficiait des toutes dernières technologies qui garantissaient performances et sécurité.

Un large choix de médias. Une réponse aux exigences quotidiennes

• Des impressions sur un incroyable choix de supports, des formats de papier allant du A6 jusqu'aux bannières de 328mm x 1200mm, des grammages entre 64 et 300 gr/m²
• La possibilité d'imprimer en interne, facilement et de manière professionnelle, cartes de visites, livrets et bannières jusqu'à 1,20m de long
• Une capacité d'alimentation papier allant jusqu'à 2880 feuilles, permettant des volumes d'impression élevés tout en réduisant les interventions utilisateur
• Un module recto verso (en option sur la C9650n) pour des impressions à grande vitesse garantissant gain de temps et économies de papier
• 3 bacs papier supplémentaires proposés en standard sur la C9650hdtn, en option sur les autres

modèles, permettent d'imprimer une grande quantité de documents en continu ou de disposer de différents supports d'impression - Un module de finition avec agrafage à cheval, pour perforer (en option), agrafer, plier tout document et lui donner ainsi une touche juste professionnelle Des couleurs exceptionnelles. Des performances remarquables. - D'excellentes vitesses d'impression : 36 pages par minute (ppm) en couleur et 40 pages par minute (ppm) en mono assurant une productivité optimale - La technologie Graphic Pro Colour Management développée par OKI qui propose des outils professionnels de gestion de la couleur permettant d'ajuster les couleurs avec une extrême précision - La technologie multi-niveau ProQ2400 et le Toner Haute Définition fonctionnant en synergie pour donner à vos documents un niveau de détails plus élevé, des couleurs plus profondes, un grain plus fin et une très belle brillance

Des données protégées, l'utilisation des couleurs contrôle

• L'outil Print Control permet de définir et de gérer les règles d'utilisation de l'imprimante
• Secure Erase peut supprimer l'ensemble des données d'un document envoyé à l'impression
• Data Encryption prévient la lecture non autorisée de toute donnée confidentielle
• La protection de l'impression par mot de passe

LES ACCESSOIRESRUC9650

	C9650n	C9650dn	C9650hdn	C9650hdtn
2nd/3rd bac papier	○(42831303)			●
2nd/3rd bac papier avec serrure	○(01216601)
Recto versuso	○(42797203)	●
Bac haute capacité	○(42831503)			●
Meuble support	○(09004256)			N/A
Mémoire - 256 Mo	○(01182901)
Mémoire - 512 Mo	○(01182902)
Disque dur	○(01163803)		●
Unité de finition 4 Bacs	○(01166701) Nécessite le bac haute capacité			○(01166701)
Unité de finition 5 Bacs	○(01166801) Nécessite le bac haute capacité & le 2nd bac			○(01166801) Necessite 2nd bac
Option de perforation 2 trous	○(42872901) nécessiste l'unité de finiton
Option de perforation 4 tour	○(42872903) nécessiste l'unité de finiton

garantit aux utilisateurs la parfaite confidentialité de leurs documents

Simple à installer, facile à utiliser.

• Un affichage graphique informatif simplifie le travail de l'utilisateur
• Les consommables d'impression sont faciles et rapides à changer
• Le logiciel Template Manager 2006 vous permet de créer facilement en interne des documents d'allure très professionnelle

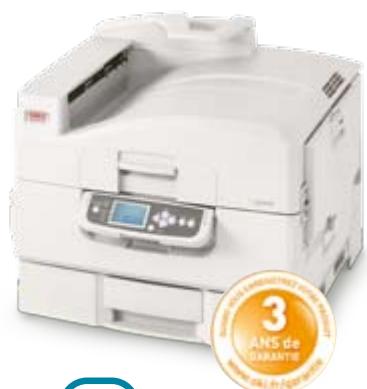

Conçue pour assumer des charges de travail importantes construite pour durer.

• Robustesse et productivité : la technologie numérique LED monopasse est réputée pour ses performances exceptionnelles
• Un mécanisme utilisant peu de pièces en mouvement pour garantir un haut niveau de fiabilité
• La promesse de réaliser chaque jour des impressions d'une qualité exceptionnelle sur un large choix de supports
• la détection automatique de médias pour imprimer sur tous types de supports sans risque de mauvaise manipulation

		C9650n	C9650dn	C9650hdn	C9650hdtn
Références Produits		01206101	01206201	01206301	01206401
Vitesse & Performances	Vitesse A4	36 ppm en couleur, 40 ppm en mono
	Vitesse A3	19 ppm en couleur, 21 ppm en mono
	Temps de sortie de 1ère page	10.5 secondes en couleur, 9 secondes en mono
	Préchauffage	85 secondes ou less from power on
	Vitesse du processeur	PowerPC 750 800MHz
Qualité d'impression	Résolution	Technologie multi niveaux ProQ2400, 1200 x 600 dpi
	Points forts	Balance automatique des couleurs, Auto Registration, Détction automatique du grammaige
Polices	Polices résidentes	86 polices à taillie variable PCL, 1 police bitmap, 10 polices TrueType, 136 polices Adobe PostScript Type 1
Compatibilité	Langages	PCL5c, PCL XL (Couleur), Adobe PostScript 3 avec impression directe des PDF (v1.6), SIDM
	Interfaces	Parallèle bidirectionnelleIEEE 1284 et USB Ultra haute vitesse 2.0, carte 10Base-T/100Base-TX/1000Base-T Ethernet
	Systèmes d'exploitation supportés	Windows Vista (32 bit & 64 Bit versions) / 2000 Workstation (SP3 ou + SP) / 2000 Professional (SP3 ou + SP) / 2000 Server (SP3 ou + SP) / 2000 Advanced Server (SP3 ou + SP) / XP Professional / XP Professional x64 / XP Home / 2003 server / 2003 Server x64 / Windows 2000 Server (ServicePack4) + Citrix MetaFrame XP Presentation Server Feature Release 4 / Server 2003 Standard Edition + Citrix MetaFrame XP Presentation Server Feature Release 4, Mac OS X PowerPC 10.2.8 ou +, Mac OS X Intel 10.4.4 ou +
	Réseaux et protocôles	All major network protocols supported via ethernet card with internal web server for printer and network card set-up and management. TCP/IP::ARP, RARP, IPV4/V6, ICMP4/v6, TCP, UDP, LPR, FTP, TELNET, HTTP(PPP), BOOT, DHCP, SNMPv1/v3, DNS, DDNS, UPnP, Bonjour, WINS, SSL/TLS, SMTP, POP3, SNTP, WSDPrint, JetDirect protocôls. Netware 3.x, 4.x, 5.x and 6 with full NDS and NDPS support: -PServer, RPrinter, NDPS supported via dedicated OKI NDPS Gateway. EtherTalk: -ELAP, AARP, DDP, AEP, NBP, ZIP, RTMP, ATP, PAP. NetBEUI:- SMB, NetBIOS. Other:EAP
	Paramètres de sécurité et réseaux avances	IPV6, 802.1x authentication, SNMP V3, SSL3/TLS HTTPS encryption, Secure Erase*, Data Encryption*, MAC filtering, IP filtering, Secure Print*
	Codes à barres	Codes à barres avec Checksum
Solutions logicielles		Print Control Server (Windows unquivalent), Print Control Client, PrintSuperVision.net (Windows unquivalent), Template Manager 2006 (Windows unquivalent), Storage Device Manager* (Windows unquivalent), Profile Assistant*, Color Correct, PS Gamma Adjuster
Mémoire	RAM standard	512 Mo
	RAM maxi	1024 Mo (En option 256 Mo, 512 Mo DIMMs)
	Disque Dur 40Go	En option		Standard
Gestion du papier	Capacité du bac papier 1	530 feuilles de 80 g/m². Formats papier: A3, A3 Wide (SRA3), A4, A5, A6
	Capacité du 2nd/3ème bac papier optionnel	530 feuilles de 80 g/m². Formats papier: A3, A3 Wide (SRA3), A4, A5, A6
	Capacité papier du bac multiformats	230 feuilles de 80 g/m². Format papier: A3, A3 Wide (SRA3), A4, A5, A6, Taille personnalisée jusqu'à 1200mm de long notamment pour les bannières
	Bac haute capacité	En option (1 590 feuilles)			Standard
	Grammages papier standard	64 – 216 g/m²
	Grammages papier du bac multiformats	64 – 300 g/m²
	Recto Verso	En option	Standard (64 – 188 g/m²)
	Sortie papier	500 feuilles face dessous, 200 feuilles face dessus
Conditions d'utilisation	Température/Humidité	10°C à 32°C (17°C à 27°C recommendé) / 20% à 80% RH (50% à 70% RH recommendé)
	Stockage	-20°C à 45°C, 10% à 90%RH
Puisance requise	Alimentation	Monophasé 220VAC à 240VAC, Fréquence 50Hz +/- 2Hz
	Consommation	Normale 750W, pointe 1500W, pause 200W (moyenne), mode économie d'énergie <26W
Nuisance sonore		En fonctionnement: 54dB(A) ou moins, en attente: 42dB(A) ou moins, en mode économie d'énergie: 28dB(A) après 30 minutes
Dimensions (HxLxP)		471 x 654.5 x 623mm			873 x 654.5 x 623mm
Poids		76 kg**	81 kg**		133 kg**
Cycle d'utilisation	Volume d'impressions (max)	150 000 pages par mois
	Volume d'impressions (moyen)	5 000 à 15 000 pages par mois
Garantie		1 an sur site étendu gratuitemèt à 3 ans sur site après enregistrement sur le site www.oki.fr*** dans les 30 jours suivant l'achat

Nécessite le disque dur. Inclus tous les consommables : toners, tambours, courroie de transfert, unité de fusion. Conditions détaillées de la garantie sur www.oki.fr/garantie

Informations sur les consommables: Pour la protection de votre imprimante, et afin de vous permettre de profiter de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner exclusivement avec des cartouches de toner OKI Printing Solutions originales portant la marque et l'hologramme OKI. Les autres cartouches de toner risquent de ne pas fonctionner du tout, même si elles sont décrites comme "compatibles" et, si elles fonctionnent, le fonctionnement de votre imprimante et la qualité d'impression risquent de se dégrader. En outre, l'extension de garantie gratuite à 3 ans est accordée sous réserve de l'utilisation exclusive de toners, consommables et pièces détachées originaux pendant toute la durée de la garantie.

Description	Durée de vie * (pages)	Références Produits
Toners	15 000	Cyan: 42918915 Magenta: 42918914 Jaune: 42918913 Noir: 49218916
Rainbow kit toners	15 000	43112702
Tambours	30 000	Cyan: 42918107 Magenta: 42918106 Jaune: 42918105 Noir: 42918108
Courroie de transfert	100 000	42931603
Unité de fusion	100 000	42931703
Receptacle de toner usagé	30 000	42869403
Agrafes pour unité de finition	15 000	42937603

Tonters: pages A4 @ 5%, l'imprimante est livrée avec un kit de 7500 pages @ 5%. Tambours: Pages A4 @ 3 pages/job (durée de vie moyenne) Spécifications non contractuelles données à titre indicatif et pouvant être modifiées sans préavis. Toutes les marques citées sont déposées.
