Type de produit	Thermomètre électronique avec sonde déportée sans fil 433 MHz
Marque	OREGON
Modèle	EMR-899
Dimensions unité principale	117 × 107 × 26 mm
Dimensions sonde	92 × 60 × 21 mm
Poids unité principale	250 g
Poids sonde	100 g
Alimentation unité principale	2 piles AA (1,5 V)
Alimentation sonde	2 piles AAA (1,5 V)
Plage de température intérieure (affichage)	-9,9°C à +70,0°C (-9,9°F à 158,0°F)
Plage de température extérieure (affichage)	-50,0°C à +70,0°C (-58,0°F à 158,0°F)
Résolution	0,1°C (0,2°F)
Fréquence radio	433 MHz
Nombre maximal de sondes	3 (canaux 1, 2, 3)
Cycle de transmission	Environ 30 secondes
Affichage	LCD extra-large sur deux lignes
Fonctions principales	Affichage température intérieure et extérieure, alarmes de température max/min, mémoire des températures, tendance de température, indicateur de piles faibles, sélection °C/°F
Entretien et nettoyage	Ne pas immerger, nettoyer avec un chiffon doux et sec, éviter les produits abrasifs ou corrosifs
Sécurité	Ne pas ouvrir l'appareil, utiliser uniquement des piles neuves du type recommandé, ne pas exposer aux chocs ou à l'humidité excessive
Réparabilité	Aucun composant réparable par l'utilisateur – contacter le SAV en cas de panne
Pièces détachées	Non disponibles séparément
Informations générales	Notice d'utilisation disponible gratuitement au format PDF, compatible UE, Suisse et Norvège

FOIRE AUX QUESTIONS - EMR-899 OREGON

Comment installer les piles dans la sonde ?

Dévissez le couvercle du compartiment à piles de la sonde. Sélectionnez le numéro de canal (1, 2 ou 3) à l'aide du commutateur CHANNEL. Choisissez l'unité °C ou °F avec le commutateur correspondant. Insérez deux piles AAA en respectant la polarité, puis refermez et revissez le couvercle.

Comment installer les piles dans l'unité principale ?

Faites glisser le couvercle du compartiment à piles à l'arrière de l'unité principale. Insérez deux piles AA en respectant la polarité indiquée, puis refermez le compartiment.

Pourquoi la température extérieure n'est-elle pas affichée ?

Vérifiez que la sonde est sous tension avec des piles neuves et que le canal sélectionné correspond. Assurez-vous que la distance entre l'unité principale et la sonde ne dépasse pas la portée de 20-30 mètres et qu'aucun obstacle métallique important ne gêne le signal. Vous pouvez forcer une recherche en appuyant simultanément sur CHANNEL et MEM.

Comment programmer une alarme de température ?

Sélectionnez le canal souhaité avec la touche CHANNEL. Appuyez sur HI/LO pour afficher la limite supérieure (HI) ou inférieure (LO). Utilisez la touche ▲ (ADVANCE) pour régler la valeur. Ensuite, appuyez sur TEMP AL ON/OFF pour activer l'alarme (le message OFF disparaît). Le témoin HI ou LO s'allume.

Comment effacer les températures maximales et minimales en mémoire ?

Sélectionnez le canal concerné, puis appuyez sur la touche MEM pour afficher la température max ou min. Appuyez ensuite sur CLEAR pour effacer toutes les mémoires de ce canal. Les indications clignoteront deux secondes avant de revenir à l'écran normal.

Que signifie l'affichage 'HHH' ou 'LLL' ?

Ces messages indiquent que la température mesurée est en dehors de la plage de mesure. HHH signifie que la température est supérieure à la limite maximale, LLL qu'elle est inférieure à la limite minimale. Consultez les plages de mesure dans les spécifications.

Comment basculer entre les degrés Celsius et Fahrenheit ?

Utilisez le commutateur °C/°F situé sur l'unité principale. La température intérieure et celle des sondes affichées sur l'écran suivront le réglage de l'unité principale, indépendamment du réglage des sondes.

Quelle est la portée maximale entre l'unité principale et la sonde ?

En conditions normales, la portée est d'environ 20 à 30 mètres en intérieur. Cette distance peut être réduite par les matériaux de construction (murs épais, métal) ou les interférences radio. Pour optimiser la portée, éloignez la sonde des obstacles et des sources d'interférences.

Que faire si l'icône de batterie faible s'affiche ?

Remplacez les piles dans l'élément concerné (unité principale ou sonde). Pour la sonde, répétez la procédure d'installation des piles et effectuez une synchronisation en appuyant sur CHANNEL et MEM simultanément. Utilisez toujours des piles alcalines neuves.

Comment nettoyer et entretenir le thermomètre ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs, corrosifs ou de solvants. Ne plongez pas l'appareil dans l'eau. Évitez les chocs, la chaleur excessive, le froid extrême et l'humidité. Protégez la sonde du soleil direct et de la pluie.

MODE D'EMPLOI EMR-899 OREGON

Félicitations d'avoir besoin du Thermomètre EMR-899 Multi-Canaux Entrée-Sortie avec sonde sans cable 433MHz.

Le EMR-899 est un thermomètre de pointe, facile à l'emploi. L'ensemble de base est constitué d'une unité principale - le dispositif thermomètre - et d'une sonde - la sonde thermo.

L'unité principale dispose d'un format d'affichage extra-large de la température intérieure et de la température captée et transmise par la sonde. L'unité principale peut supporter jusqu'à 4 sondes.

L'unité principale peut contrôler les changements de température sur les sites éloignés. Vous pouvez désigner les températures maximale et minimale et une alarme vous avertira lorsque ces limites sont dépassées. Également, les températures maximale et minimale des différents sites éloignés peuvent être reçues rapidement.

Aucun branchement n'est nécessaire entre l'unité principale et la sonde. Fonctionnant sur une fréquence de 433MHz, le EMR-899 peut être utilisée aux États-Unis ainsi que dans la plupart des pays de l'Europe continentale.

EMR899-F R1 R OP

8/27/04,5:48PM

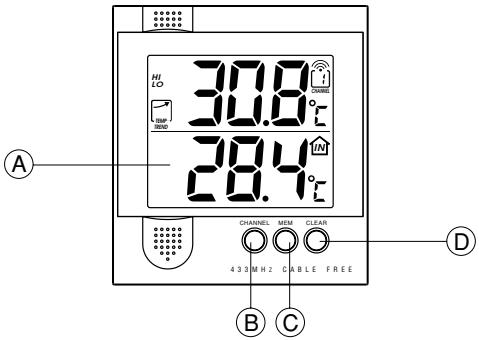

Affichage FORMAT extra-large sur deux LIGNES

Facilite la lecture des températures intérieure et sur le site éloigné.

TOUCHE De selection des CANAUX

Sélectionne les différents canaux.

Touchememoire(mem)

Rappelle à l'écran des températures maximale et minimale des différents canaux.

Efface les températures maximale et minimale des différents canaux.

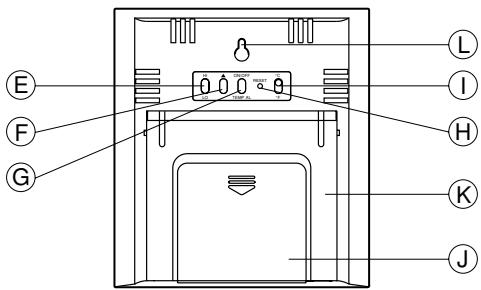

Touchemax(HI)/min(LO)

Programme les limites de température maximale et minimale des différents canaux.

TOUCHED'AVANCEMENT (▲)

Programme les cotes de température maximale ou minimale des différents canaux.

TOUCHE D'activation/desactivation d'alarme de temperature (TEMP AL)

Active ou déactive l'alarme de température des différents canaux.

Remet aux valeurs par défaut les éléments programmes et supprime les températures en mémoire.

① Commutateur ℃/℉

Permet de basculer entre les températures en degrés

Centigrade (^) ou degrés Fahrenheit (^)

Compartiment a PILES

Accepte deux piles de type AA.

EMR899-F R1 R OP

Black

Permet de poser l'unité principale sur une surface horizontale.

TROU de fixation MURALE

Permet d'accrocher l'unité principale au mur.

8/27/04, 5:48 PM

LCD

Affiche la température captée par la sonde

⑧ TEMOIN LED

Clignote lorsque la sonde transmet des indications

⋅ COMMUTATEUR °C / °F

Permet de basculer entre les températures en degrés

Centigrade (^) ou degrés Fahrenheit (^)

COMMUTATEUR DE CANAUX

Désigne le canal utilisé par la sonde : 1, 2 ou 3.

Remet tous les éléments programmés aux valeurs par défaut.

COMPARTIMENT À PILES

Accepte deux piles de type AAA

COUVERCLE DU COMPARTIMENT À PILES

SUPPORT MURAL

Reçoit l'unité déportée lors d'une fixation au mur

① SOCLE AMOVIBLE

Permet de poser la sonde sur une surface horizontale

Avant de commencer

Afin d'assurer un fonctionnement optimal,

1. Désignez un canal spécifique à chaque sonde.
2. Installez les piles de la sonde avant celles de l'unité principale.
3. Placez l'unité déportée de le plus près possible de l'unité principale, puis effectuez une remise à zéro après (voir installer les piles). Ceci permettra une meilleure synchronisation entre l'émission et la réception des signaux.

1. Positionnez l'unité déportée et la sonde à l'intérieur du rayon de communication, une distance d'environ 20 à 30 mètres en conditions normales.

Notez toutefois que le rayon de communication est fortement influencé par les matériaux de construction et par l'emplacement de l'unité principale et de la sonde. Essayez plusieurs installations afin d'obtenir le meilleur résultat.

Bien que les sondes soient résistantes aux intempéries, il convient de les positionner à l'abri du soleil et de la pluie ou de la neige.

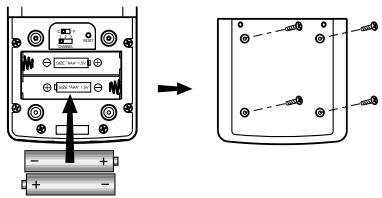

Installation des PILES et selection du CANAL : SONDE

La sonde déportée utilise deux piles de type AAA. Pour les installer:

1. Dévissez le couvercle du compartiment à piles.
2. Sélectionnez le numéro de canal à l'aide du commutateur CHANNEL.
3. Sélectionnez l'affichage de température ^ C / ^ F à l'aide du commutateur.

1. Insérez les piles en respectant la polarité indiquée.
2. Remplacez le couvercle, puis revissez les vis.

EMR899-F R1 R OP

8/27/04,5:48PM

Lorsque le témoin d'usure des piles situé sur l'unité principale s'allume, remplacez les piles de l'unité du canal concerné. (Répétez les étapes de la rubrique "AVANT DE COMMENCER").

Notez qu'une fois le canal attribué à la sonde, ce canal ne peut être changé qu'en enlevant les piles ou en effectuant une remise à zéro.

Installation ES PILES: UNITE principale

L'unité principale utilise deux piles de type AA. Pour les installer:

1. Ouvrez le compartiment à piles en faisant glisser le couvercle.

1. Insérez les piles en respectant la polarité indiquée.
2. Refermez le compartiment à piles.

Lorsque le témoin d'usure des piles de la température intérieure s'allume, remplacez les piles. (Répétez les étapes de la rubrique "AVANT DE COMMENCER").

Au premier ABORD

Dès l'installation des piles, les sondes commenceront à transmettre les indications de température à intervalles de 30 secondes.

Également, l'unité principale commencera à détecter les signaux dans la minute qui suit l'installation des piles. Dès la bonne réception des signaux, les températures correspondant aux différents canaux seront affichées à la ligne supérieure et la température intérieure à la ligne inférieure. Les indications affichées seront mises à jour environ toutes les 30 secondes.

Si aucun signal n'est détecté, l'écran affichera "● ● ●" et l'icône d'onde cinétique affichera " [ ]". Appuyez simultanément sur CHANNEL et MEM afin de lancer une nouvelle recherche d'une durée de 30 secondes. Cette opération sert à synchroniser l'émission et la réception des sondes et principale.

Répétez cette opération chaque fois que vous constatez un désaccord d'indication de température entre l'unité principale et la sonde concernée.

Verification des temperatures interieure et sur SITE eloigne

La température intérieure est affichée à ligne inférieure de l'écran.

Comme pour les sites ou canaux éloignés, appuyez sur CHANNEL afin de parcourir les différents canaux. Le témoin d'onde kinétique du canal en question indique la bonne réception sur ce canal.

Si aucune indication n'est reçue sur un canal pendant plus de 2 minutes, des blancs "●●●" seront affichés jusqu'à nouvelle

EMR899-F R1 R OP

8/27/04, 5:48 PM

réception des indications. Vérifiez la bonne condition de la sonde. Vous pouvez attendre quelques moments ou bien appuyer simultanément sur CHANNEL et MEM afin de forcer une recherche immédiate. Il est évident qu'aucune indication sera affichée si aucune sonde n'a été attribuée au canal en question.

Le témoin des tendances de température affiché à l'écran montre la tendance des indications recueillies au site éloigné en question. Trois tendances (montante, stable et descendante) seront affichées.

Indication de la flèche	TEMP TRENDD	TEMP TRENDD	TEMP TRENDD
Tendance	Temp. montante	Temp. stable	Temp. descendante

Si la température sort de la plage de mesure de la sonde ou de l'unité principale (voir la fiche technique), l'écran affichera "HHH" ou "LLL".

Lecture du TEMOIN d'onde cinetique

Le témoin d'onde cinétique affiche l'état du signal reçu par l'unité principale. Trois affichages sont possibles:

L'unité effectue une recherche	.
Les indications de température sont enregistrées en bonne conditions.	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Signal absent.	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . •

Les températures maximale et minimale, intérieures et de chaque canal, seront automatiquement enregistrées en mémoire. Pour les afficher :

1. Sélectionnez le canal à vérifier.
2. Appuyez une fois sur MEM pour afficher la température maximale, puis une deuxième fois pour afficher la température minimale. Les témoins MAX ou MIN seront affichés à l'écran respectivement.

Pour vider la mémoire, appuyez sur CLEAR. Tous les postes affichés seront éclairés pendant deux secondes, puis l'écran reviendra à l'écran précédent, les températures maximale et minimale ayant été supprimées de la mémoire.

Maintenant, si vous appuyez sur MEM, les températures maximale et minimale auront la même valeur que celles à présent et ne changeront qu'à réception de températures différentes.

Les alarmes de temperature

Les alarmes de température vous permettent de programmer les limites supérieure et inférieure des indications de chaque canal. L'alarme sera déclenchée lorsque l'une de ces limites est dépassée. Pour programmer l'alarme,

1. Sélectionner le canal à programmer.
2. Appuyez sur la touche HI/LO pour afficher la limite supérieure (HI) ou inférieure (LO). Si l'alarme pour la limite en question est déactivée, le message "OFF" sera affiché.

EMR899-F R1 R OP

8/27/04,5:48PM

1. Programmez la limite supérieure ou inférieure à l'aide de la touche ADVANCE (▲).

S'il s'agit de la première programmation, la limite inférieure commencera à -50°C (-58^) et la limite supérieure à +70°C (+158^). Sinon, le point de départ sera la minute temperature programmée.

En appuyant sur la touche, vous augmenterez la température d'un degré; en gardant la touche enfoncée, les augmentations seront de cinq degrés.

1. Appuyez sur la touche TEMP AL ON/OFF pour être le message "OFF". La limite programmée sera affichée.
2. Appuyez sur la touche HI/LO pour programmer la limite suivante ou revenir à l'écran normal. Le témoin HI ou LO (ou les deux) s'allumera et indiquera l'état de l'alarme.

Lorsqu'une alarme est déclenchée, l'écran affichera le canal concerné et se mettra à clignoter. En l'absence d'une annulation, la sonnerie sonnera pendant une minute. Appuyez sur une touche quelconque pour arrêter momentanément la sonnerie. L'alarme sera déclenchée à nouveau si la température dépasse toujours la limite programmée.

Pour annuler l'alarme, sélectionnez le canal, puis annulez-la à l'aide de la touche TEMP AL ON/OFF.

Si vous avez programmé les limites de plusieurs canaux et ces limites sont dépassées, l'alarme sera déclenchée et l'écran basculera entre les différents canaux concernés à intervalles de cinq secondes.

Interru des signalux

Si l'affichage d'un canal est interrompu pour une raison inexpliquée, appuyez sur CHANNEL et MEM pour forcer une recherche immédiate. Si cela ne donne aucun résultat :

1. Vérifiez que la sonde sur le canal en question est toujours en place.
2. Vérifiez les piles de la sonde et de l'unité principale. Remplacez-les si nécessaire.

Notez que lorsqu la température tombe en dessous de zéro, les piles des sondes situées à l'extérieur gèleront, provoquant une baisse de leur performance et du rayon de communication.

1. Vérifiez que l'émission se fait à l'intérieur du rayon de communication et qu'aucun obstacle et aucune interférence n'entrave l'émission. Si nécessaire, écoutez le rayon de communication.

Parasitage

Les signaux émis par d'autres apparèils menagers tels que les sonneries de porte, systèmes de sécurité et de surveillance peuvent intraver ceux de l'apparéil et provoquer une défaillance-temporaire dans la réception. Ceci est normal et n'influe aucunement sur la performance générale du produit. L'émission et la réception des indications de température reprendront d'es que ces interférences BASSENT.

Remarques sur les degrés ^ c et ^

L'unité d'affichage est sélectionnée à l'aide du commutateur °C/°F. Sélectionnez °C pour un affichage en degrés Centigrade ou °F pour un affichage en degrés Fahrenheit.

Notez que la température sur le site éloigné affichée à l'écran de l'unité principale dépend de la position du commutateur °C/°F sur cette unité. Quelle que soit la position des commutateurs sur les sondes, les indicateurs seront automatiquement affichés en fonction des paramètres de l'unité principale.

EMR899-F R1 R OP

8/27/04, 5:48 PM

Témoin d'usure des PILES

Lorsque les piles sont usées, le témoin d'usure des piles sera affiché pour le canal concerné. Le témoin d'usure des piles de l'unité principale sera affiché à l'emplacement de la température intérieure.

Utilisation du SOCLE et du support MURAL

L'unité principale dispose d'un socle rabattable permettant de la placer sur une surface horizontale. Vous pouvez également rabattre le socle et fixer l'unité au mur à l'aide du trou prévu à cet effet.

Sondes est muni d'un support mural et d'un socle amovible. Positionnez l'unité à l'aide de l'un ou l'autre.

Unité principale Fixation murale

Socle

Unité déportée Fixation murale

Socle

EMR899-F R1 R OP

Black

Cette touche n'est utilisée qu'en cas de fonctionnement défectueux ou de panne. Enfoncez la touche à l'aide d'un objet à pointe arrondie. Tous les éléments programmés seront remis à leurs valeurs par défaut.

Ce produit a été conçu pour assurer un bon fonctionnement pendant plusieurs années à condition d'en prendre soin. Certaines précautions s'imposent:

1. Ne pas immerger l'appareil.
2. Ne pas nettoyer l'appareil à l'aide de produits abrasifs ou corrosifs. Ces produits peuvent rayer les parties en plastique et attaquer les circuits électroniques.
3. Ne pas exposer l'appareil aux chocs excessifs, ni aux excès de force, poussière, chaleur, froid ou humidité qui pourrait résulter en un mauvais fonctionnement, le raccourcissement de la vie de l'appareil, l'endommagement des piles et la déformation des composants.
4. Ne pas toucher les composants internes de l'appareil. Ceci annulera la garantie et peut causer des dommages. L'appareil ne contient aucun composant pouvant être réparé par l'utilisateur.
5. Utiliser uniquement des piles neuves du type préconisé dans le manuel d'utilisation. Ne pas mélanger piles neuves et piles usées afin d'éviter les fuites.
6. Lire soigneusement le manuel d'instructions avant de faire fonctionner l'appareil.

8/27/04,5:48PM

Unité principale

Mesure de la Température Intérieure

Plage des températures IN affichées : -9.9°C à +70.0°C (-9.9°F à 158.0°F)

Plage de fonctionnement proposée : -5.0^ à +50.0^ (23.0°F à 122.0°F)

Limite de résolution de température: 0.1°C (0.2^)

Mesure de la température sur site éloigné

Plage des températures OUT affichées : -50.0°C à +70.0°C (-58°F à 158.0°F)

Plage de fonctionnement proposée : -5.0^ à +50.0^ (23.0°F à 122.0°F)

Limite de résolution de température: 0.1°C (0.2^)

Sonde

Plage affichée : -50.0°C à +70.0°C (-58.0°F à 158.0°F)

Plage de fonctionnement proposée : -20.0°C à +60.0°C (-4.0°F à 140.0°F)

Limite de résolution de température: 0.1°C (0.2^)

Fréquence d'émission RF : 433 MHz

Nombre d'unités : 3 maximum

Cycle de sondage de température : 30 secondes environ

Alimentation

Unité principale: utilise 2 piles alcalines 1,5V de type UM-3/ "AA"

Sonde : utilise 2 piles alcalines 1,5V de type UM-4/ "AAA"

Poids

Unité principale : 250 gm

Sonde : 100gm

Dimensions

Unité principale : 117 × 107 × 26 ~mm

Sonde : 92 × 60 × 21 ~mm

EMR899-F R1 R OP

Black

8/27/04, 5:48 PM

Attention

Le contenu de ce livre est susceptible de modifications sans avis préalable. En raison des restrictions imposées par l'impression, les affichages figurant dans ce livre peuvent différer de chaque du produit. Le fabricant et ses fournisseurs déclinent toute responsabilité envers vous ou toute tierce personne pour tout dommage, pertes de bénéfices ou toute autre revendication résultant de l'utilisation de ce produit. Le contenu de ce livre ne peut être reproduit sans l'autorisation du fabricant.

A PROPOS d'oregon scientific

En consultant notre site internet (www.oregonscientific.fr), vous pourrez obtenir des informations sur les produits Oregon Scientific : photo numérique ; lecteurs MP3 ; produits électroniques éducatifs ; réveils ; sport et bien-être ; stations météo ; téléphony. Le site indique également comment joindre notre service après-vente.

Nous espérons que vous trouverez toutes les informations dont vous\ avez besoin sur notre site, néanmoins, si vous souhaitez contacter le\ service client Oregon Scientific directement, allez sur le site\ www2.oregonscientific. com/service/support ou appelez le\ 949-608-2848 aux US. Pour des demandes internationales, rendez\ vous sur le site: www2.oregonscientific. com/about/international/\ default. asp

EMR899-F R1 R OP

8/27/04, 5:48 PM

Déclaration de conformite européenne

Cet instrument est muni du module transmetteur. Il est conforme aux conditions requises par l'article 3 des Directives R&TTE 1999/5/EC si il est utilisé à bon escient et si la ou les norme(s) suivante(s) sont respectée(s):

Sécurité des appareils à technologie d'information

(Article 3.1.a de la Directive R&TTE)

norme(s) appliquée(s)

EN 60950-1:2001

Compatibilité électromagnétique

(Article 3.1.b de la Directive R&TTE)

norme(s) appliquée(s)

ETSI EN 301 489-1-3 (Ver. 1.4.1) : 2002-08

Utilisation efficace du spectre des fréquences radio

(Article 3.2 de la Directive R&TTE)

norme(s) appliquée(s)

ETSI EN 300 220-3 (Ver1.1.1) : 2000-09

EMR899-F R1 R OP

Black

Information supplémentaire:

Par conséquent, ce produit est conforme à la Directive Basse tension 73/23/EC, à la Directive EMC 89/336/EC et à la Directive R&TTE 1999/5/EC (annexe II) et porte la mention CE correspondante.

Tous les pays de l'UE, Suisse

et Norvège

8/27/04, 5:48 PM
