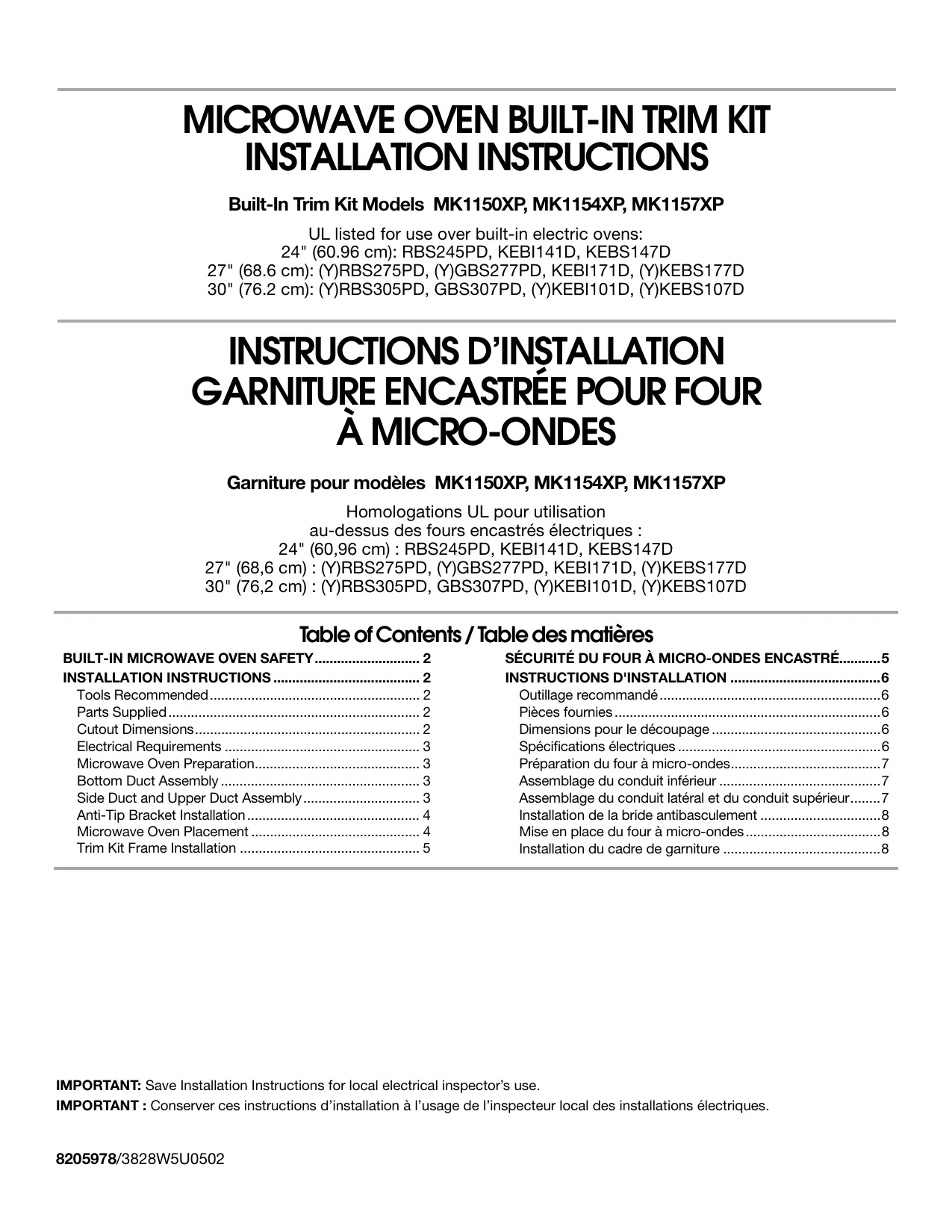

Garniture pour modèles MK1150XP, MK1154XP, MK1157XP

Homologations UL pour utilisation

au-dessus des fours encastrés électriques :

24" (60,96 cm): RBS245PD, KEBI141D, KEBS147D

27" (68,6 cm): (Y)RBS275PD, (Y)GBS277PD, KEBI171D, (Y)KEBS177D

30" (76,2 cm): (Y)RBS305PD, GBS307PD, (Y)KEBI101D, (Y)KEBS107D

Table of Contents / Table des matières

BUILT-IN MICROWAVE OVEN SAFETY. 2

INSTALLATION INSTRUCTIONS 2

Tools Recommended 2

Parts Supplied 2

Cutout Dimensions 2

Dimensions pour le découvert 6

Spécifications électriques 6

Preparation du four à micro-ondes. 7

Assemblage du conduit inférieur 7

Assemblage du conduit l'etal et du conduit supérieur.....7

Installation de la bride antibasculement 8

Mise en place du four à micro-ondes 8

Installation du cadre de garniture 8

BUILT-IN MICROWAVE OVEN SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Metre-ruban

Crayon

Ciseaux

Tournevis Phillips N° 2
Foret de 5 / 64

Pèces fournies

A. Cadre de garniture
B. Conduit latorial (1)
C. Vis de 1" (4, plus 2)
D. Vis de 1 / 2^n (15, plus 2)
E. Bride antibasculement (1)

F. Conduit inférieur (1)
G. Bride du fond (1)
H. Conduit supérieur (1)
I. Gabarit (1)

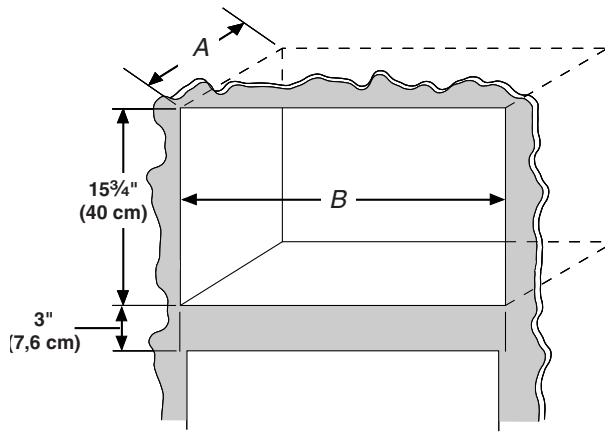

Dimensions pour le découvert

A. Largeur
B. Profondeur

DIMENSIONS	AU-DESSUS DU FOUR ENCASTRÉ 24" (61,0 CM)	AU-DESSUS DU FOUR ENCASTRÉ 27" (68,6 CM)	AU-DESSUS DU FOUR ENCASTRÉ 30" (76,2 CM)
Largeur	22½"(57,15 cm)	25½"(64,77 cm)	25½"(64,77 cm) min; 28½"(72,39 cm) max.
Profondeur	min. 18½"(46,99 cm) avec prise de courant en affleurement; min. 19"(48,46 cm) sans prise de courant en affleurement
Hauteur	15¾"(40,01 cm) (pour tous les modèles)

Specifications électriques

AVERAGEMENT

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

Observe les dispositions de tous les codes et règlements en vigueur. L'appareil doit être alimenté par un circuit de 120 V CA seulement, 60 Hz, protégé par un fusible de 15 ou 20 A (ou le disjoncteur). (On commande l'utilisation d'un fusible temporisé ou d'un disjoncteur.) On commande que cet apparéil soit alimenté par un circuit indépendant.

INSTRUCTIONS DE MISE À LA TERRE

Pour tout apparéil menager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de chocolélectrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de chic électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien qualifié.

Ne pas utiliser un cable de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien qualifié d'installer une prise de courant à proximé du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant d'entrepreneire l'installation.
2. Enlever tout article qui se trouve à l'intérieur du four à micro-ondes.

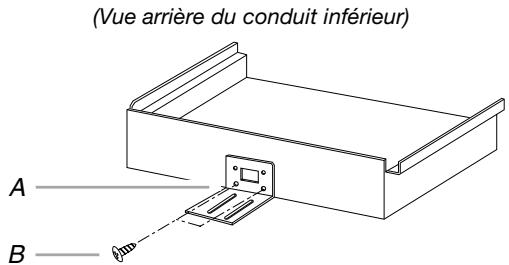

Assemblage du conduit inférieur

1. Fixer la bride du fond sur le conduit inférieur—utiliser deux vis de 12 .

A. Bride du fond
B. Vis de 12

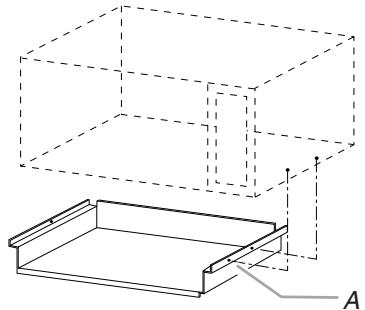

1. Enlever deux vis existantes sur le côté droit du four à micro-ondes, et une vis existante sur le côté gauche.

2. Installer le conduit inférieur avec deux vis existantes sur le côte droit du four à micro-ondes.

(Vue avant du four à micro-ondes)
A. Vis existantes

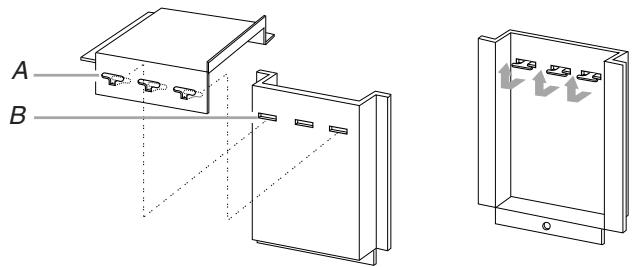

Assemblage du conduit l'etal et du conduit supérieur

1. Connecter le conduit l'etal sur le conduit supérieur : Insérer les pattes en saillie du conduit supérieur dans les trous du conduit l'etal. Rabattre les pattes vers le haut.

A. Pattes du conduit supérieur
B. Trous dans le conduit l'etalal

REMARQUE: Enlever tout résidu de souillure ou d'huile sur la surface du four à micro-ondes avant de fixer les conduits.

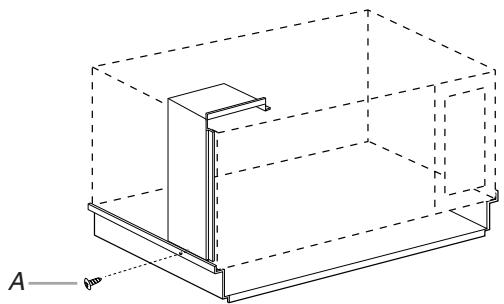

1. Aligner le trou de vis du conduit avec le trou de vis existant sur le côte gauche du four à micro-ondes, et fixer le conduit au four. Appuyer fermement sur les conduits, puis les fixer avec la vis existante.

A. Vis existante

Installation de la bride antibasculement

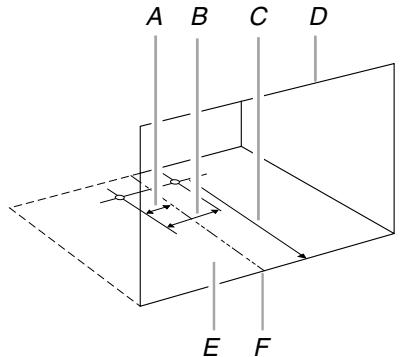

1. Sur le plancher de la cavité, utiliser le gabarit pour marquer la position du centre des trous de fixation de la bride antibasculement. Veiller à aligner l'axe central du gabarit avec l'axe central du plancher de la cavité.

(L'illustration n'est pas à l'échelle.)

A. 112''(3,81cm)

D. Ouverture découpee

B. 3'' (7,62 cm)

E. Plancher de la cavité

1. Percer 2 trous pour la bride antibasculement. (Utiliser un foret de 564 ".)
2. Fixer 2 brides antibasculement sur le plancher avec deux vis de 12 .

A. Vis de 12
B. Bride antibasculement

Mise en place du four à micro-ondes

1. Engager partiellement le four à micro-ondes dans la cavité à travers l'ouverture découpee.

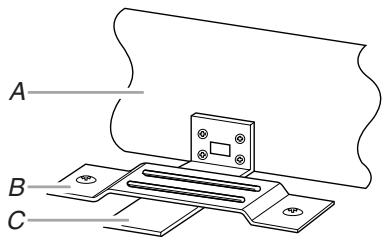

REMARQUE : La bride du fond doit être à plat contre le plancher de la cavité, pour l'engagement correct sous la bride antibasculement.

A. Conduit inférieur
B. Bride antibasculement
C. Bride du fond

1. Brancher le four à micro-ondes.
2. Veiller à centrer le four à micro-ondes dans la cavité; réaliser la mise en place; engager la bride du fond sous la bride antibasculement.

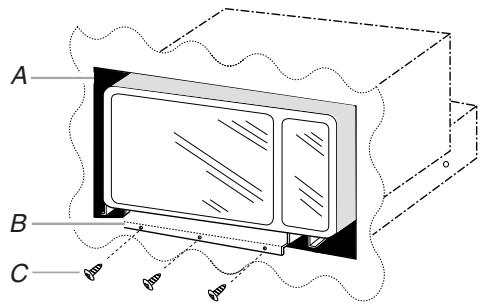

3. Percer des avant-trous à travers la collerette de positionnement. (Utiliser un foret de 5 / 64 ".) Placer ensuite trois vis de 1 / 2 à l'avant du conduit inférieur.

A. Ouverture découverte de la cavité
B. Collerette de positionnement
C. Vis de 1/2

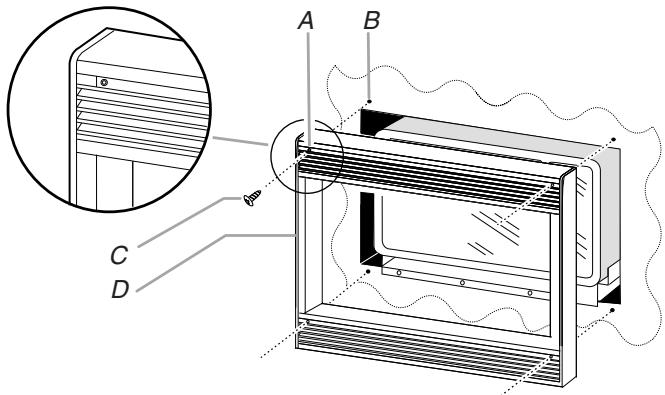

Installation du cadre de garniture

A. Trou de montage

C. Vis de 1"

B. Avant-trou

D. Cadre de garniture

1. Placer le cadre de garniture sur le four à micro-ondes.

REMARQUE: Le cadre de garniture doit être orienté de telle manière que les lames de claire-voie soient inclinées vers l'avant/vers le bas.

1. Veiller à ce que le cadre de garniture soit d'aplomb et centré par rapport aux 4 côtes du four à micro-ondes. Marquer la position du centre des 4 trous de montage du cadre de garniture.
2. Enlever le cadre de garniture et percer 4 avant-trous. (Utiliser un foret de 5% .)
3. Fixer le cadre de garniture à l'aide de quatre vis de 1". Veiller à ce que l'orientation soit correcte—voir l'étape 2.

L'installation est maintainant terminée. Remetre à l'intérieur du four à micro-ondes tout article qui en a été enlevé.

Conserver ces instructions d'installation pour consultation ultérieure.
