VX400 - Pédales d'effets pour guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur vocal et interface USB
Marque	DIGITECH
Modèle	VX400
Dimensions	330 mm (L) x 216 mm (P) x 57 mm (H)
Poids	2,2 kg
Alimentation	Adaptateur secteur DigiTech PS0913B, 9 Vca, 1,3 A, 675 mA, 10 W
Entrées	1 x Instrument (Jack 6,35 mm asymétrique), 1 x Micro (XLR symétrique avec alimentation fantôme), 2 x Ligne (Jack 6,35 mm), 1 x CD/Monitor (Mini-Jack 3,5 mm)
Sorties	2 x Jack 6,35 mm asymétriques, 2 x XLR symétriques, 1 x Casque (Mini-Jack 3,5 mm)
Connectivité	USB (4 canaux audio vers ordinateur, 2 canaux retour), MIDI sur USB
Presets	40 presets utilisateur + 40 presets usine
Effets	Modélisation de micros, Compresseur/Noise Gate, Mic Pre/Voice, EQ 3 bandes, Modulation (Chorus, Flanger, Phaser, Tremolo, Vibrato, Strobe, Doubler, Envelope, Pixelator, Detune, Pitch Shifter, Whammy), Delay, Reverb
Boîte à rythmes	30 patterns + métronome, tempo 40-240 BPM
Accordeur intégré	Oui, avec référence réglable (A=440 Hz par défaut)
Pédale d'expression	Oui, avec V-Switch et assignation de paramètres
Entretien et nettoyage	Nettoyer uniquement avec un chiffon humide. Ne pas obstruer les ouïes de ventilation.
Sécurité	Ne pas ouvrir l'appareil. Ne pas exposer à l'eau. Débrancher en cas d'orage. Utiliser uniquement l'adaptateur fourni. Pile lithium : remplacer par une CR2032 en respectant la polarité.
Réparabilité	Aucune pièce interne réparable par l'utilisateur. Confier toute réparation à un technicien qualifié.
Pièces détachées	Adaptateur secteur PS0913B, câble USB, CD logiciels. Contacter le revendeur.
Garantie	Garantie selon le pays de distribution. Consulter le revendeur.

FOIRE AUX QUESTIONS - VX400 DIGITECH

Comment accorder un instrument avec le VX400 ?

Maintenez les pédales Haut et Bas enfoncées simultanément pour activer l'accordeur. Jouez une note sur l'instrument. L'écran affiche la note jouée et des flèches indiquant si elle est trop haute (flèches gauche) ou trop basse (flèches droite). Lorsque la note est juste, l'écran affiche '<<>>'. Vous pouvez ajuster la référence d'accordage avec le bouton 1 (par défaut A=440 Hz).

Comment bypasser le VX400 pour obtenir un son non traité ?

Appuyez sur la pédale BYPASS. L'écran affiche 'Bypass'. Pour changer de preset en mode bypass, utilisez les pédales Haut/Bas. Appuyez à nouveau sur BYPASS pour revenir au preset sélectionné.

Comment créer et enregistrer un nouveau preset personnalisé ?

Sélectionnez un preset de base avec les pédales Haut/Bas. Appuyez sur la touche SELECT pour entrer en mode édition. Utilisez SELECT pour naviguer entre les rangées d'effets, puis les boutons 1 à 4 pour modifier les paramètres. Une fois satisfait, appuyez sur STORE : le nom clignote, utilisez le bouton 1 pour choisir les caractères et le bouton 2 pour naviguer. Appuyez à nouveau sur STORE, choisissez l'emplacement utilisateur (1-40) avec le bouton 5 ou les pédales, puis confirmez avec STORE.

Comment utiliser la boîte à rythmes intégrée ?

Appuyez sur la touche DRUMS pour activer la boîte à rythmes. Les boutons permettent de régler : le pattern (bouton 1), le tempo de 40 à 240 BPM (bouton 2) et le volume de 1 à 99 (bouton 3). Appuyez à nouveau sur DRUMS pour arrêter.

Comment connecter le VX400 à un ordinateur pour l'enregistrement ?

Consultez le Guide d'installation logicielle fourni. Selon votre système d'exploitation, installez les drivers USB avant ou après connexion. Branchez le câble USB fourni sur le port USB du VX400 et sur l'ordinateur. Mettez le VX400 sous tension. Lancez Pro Tracks ou votre logiciel d'enregistrement. Configurez les périphériques audio et MIDI comme décrit dans la notice (sélectionnez DigiTech USB Control pour MIDI, et les entrées/sorties USB appropriées).

Comment régler les niveaux d'enregistrement USB sur le VX400 ?

En mode enregistrement, utilisez les boutons USB 1-2 Level et USB 3-4 Level (boutons 2 et 3 en mode Setup). Tournez-les pour ajuster le niveau de -6 dB à +24 dB. Surveillez les niveaux dans votre logiciel d'enregistrement pour éviter l'écrêtage.

Que faire si Pro Tracks n'enregistre pas ou ne détecte pas le VX400 ?

Vérifiez d'abord que les drivers USB sont correctement installés. Dans Options > Audio > Drivers, sélectionnez 'DigiTech USB 1-2 In/Out' et 'DigiTech USB 3-4 In Only' en entrée, et 'DigiTech USB 1-2 In/Out' en sortie. Assurez-vous que le câble USB est correctement branché. Redémarrez Pro Tracks et le VX400. Si les commandes au pied ne répondent pas, vérifiez la configuration de la surface de contrôle (Options > Control Surfaces) et sélectionnez 'DigiTech Hands-Free' avec le port MIDI 'DigiTech USB Control'.

Comment calibrer la pédale d'expression du VX400 ?

Débranchez l'alimentation, puis maintenez la pédale BAS enfoncée tout en rebranchant l'alimentation. Maintenez jusqu'à ce que l'écran affiche 'CALIB'. Suivez les instructions : placez la pédale en position basse (TOE IN) et appuyez sur une pédale, puis en position haute (TOE UP) et appuyez. Si l'écran affiche 'ERROR', répétez. Après calibrage, vous pouvez régler la sensibilité du V-Switch si nécessaire.

Comment réinitialiser le VX400 aux réglages d'usine ?

Débranchez l'alimentation. Maintenez la touche SELECT enfoncée tout en rebranchant l'alimentation. Lorsque l'écran affiche 'RESET', relâchez SELECT et appuyez sur STORE. L'écran affiche 'RESET' et le VX400 revient aux réglages d'usine, puis lance automatiquement le calibrage de la pédale d'expression. Attention : cela efface tous vos presets utilisateur.

Comment traiter une piste de chant enregistrée sans effets avec le VX400 ?

Enregistrez d'abord le chant non traité (sélectionnez 'DRYMIC' dans USB 1-2 Source). En mode post-traitement, réglez USB 1-2 Source sur 'REMIC'. Lancez la lecture de la piste dans Pro Tracks : le signal est renvoyé dans le VX400 pour y ajouter des effets. Choisissez un preset, puis enregistrez la sortie stéréo traitée sur une nouvelle piste.

MODE D'EMPLOI VX400 DIGITECH

Les symboles ci-dessus avertissent l'utilisateur des dangers potentiels decoulant d'une mauvaise utilisation d'appareils électriques. Le symbole de l'éclair place dans un triangle équilatéral indique la présence de tensions électriques pouvant provoquer des risques d'électrocution. Le symbole du point d'exclamation sou ligne des consignes d'utilisation ou de sécurité à respecter.

Ces symboles vous indiquent qu'aucune des pieces internes de l'appareil n'est réparable par l'utilisateur. N'ouvrez pas l'appareil. Ne tentative pas de réparer l'appareil par vous-même. Confiez toutes les réparations à un technien qualifié. L'ouverture de l'appareil annulerait la garantie fabriqueant. Ne laissez pas l'appareil à proximé de liquides. Si du liquide s'est infiltré dans l'appareil, éteignez immédiatement ce dernier et confiez-le à votre revendeur. Débranchez l'appareil par temps d'orage.

CONSIGNES DE SECURITÉ

NOTE POUR CLIENTS DONT L'APPAREIL EST ÉQUIPÉ D'UN CORDON D'ALIMENTATION.

AVERTISSEMENT : CET APPAREIL DOIT ETRE RELIE À LA TERRE.

Les conducteurs du cordon secteurprésentent le code couleur suivant :

VERT et JAUNE - Terre BLEU - Neutre MARRON - Phase

Il se peut que le code couleur ci-dessus ne corresponde pas à celui de votre cordon secteur. Dans ce cas, veuillez suivre la procédure ci-dessous :

• Le conducteur vert et jaune doit être relié à la borne de la fiche repèreée par la dette E, par le symbole de terre ou par la couleur vert ou vert-jaune.
• Le conducteur bleu doit être relié à la borne de la fiche repérée par la dette N ou la couleur noire.
• Le conducteur marron doit être relié à la borne repérée par la dette L ou par la couleur rouge.

Cet apparéil peut nécessiter un cordon secteur et/ou une fiche secteur différent(e) en fonction de l'installation électrique de votre domicile. Faites toujours remplaçer la fiche du cordon électrique par un technicien qualifié. Celui-ci dévra reprendre les réglages indiqués dans le tableau ci-dessous. Le conducteur vert/jaune doit être relié directement au boîtier de l'appareil.

CONDUCTEUR		CODE COULEUR
		Normal	Alt
L	PHASE	MARRON	NOIR
N	NEUTRE	BLEU	BLANC
E	TERRE	VERT/JAUNE	VERT

AVERTISSEMENT : Si la borne de masse est désactivée, certains dys- fonctionnements de l'appareil ou du système auquel il est relié peuvent entrainer des différences de potentiel électrique dangereuses entre le boitier et la terre. Des risques mortels d'électrocution peuvent alors se produit si vous touchez simultanément le boitier et la terre.

PILE AU LITHIUM AVERTISSEMENT

CAUTION!

Cet apparéil est équipé d'une pile au lithium. Une mauvaise manipulation lors de son échange peut provoquer un risque d'explosion. Remplacez-la par une pile de type Eveready CR 2032 ou équivalent. Respectez la polarité de la pile. Jetez les piles usées conformément aux instructions du fabricant.

ADVARSEL!

L'appareil est conforme aux normes indiquées dans la

Déclaration de Conformité. Il doit respecter les

2 clauses suivantes :

L'appareil ne génère pas d'interférences parasites,
L'appareil doit accepter toutes les interférences qu'il recoit, même si elles perturbent son bon fonctionnement.

Éloignez l'appareil de tout champ électromagnétique puissant.

• Utilisez des cables de connexion blindés.

CONSIGNES DE SECURITÉ

INSTRUCTIONS À SUIVRE LIRE LES CONSIGNES SUIVANTES :

CONSERVEZ CES CONSIGNES.

OBSERVEZ LES AVERTISSEMENTS.

RESPECTEZ TOUTES LES CONSIGNES.

N'UTILISEZ PAS CET APPAREIL À PROXIMATE DE L'EAU.

NETTOYEZ L'APPAREIL UNIQUEMENT AVEC UN CHIFFON HUMIDE.

N'OBSTRUEZ PAS LES OUIIES DEVENTILATION. INSTALLEZ L'APPAREIL SELON LES INSTRUCTIONS DU FABRICANT.

ÉLOIGNZE L'APPAREIL DE TOUTE SOURCE DE CHALEUR COMME LES RADIATEURS, LES FOURS ET MÉME LES AMPLIFIERÉS.

UTILISEZ EXCLUSIVEMENT LES FIXATIONS ET ACCESSOIRES PRECONISÉS PAR LE FABRICANT.

DEBRANCHEZ L'APPAREIL DU SECTEUR PAR TEMPS D'ORAGE OU EN CAS DE NON UTILISATION PROLONGEE.

Respectez la polarité ou la mise à la terre de la prise secteur. Une prise secteur polarisée présente deux bornes dont une plus large que l'autre. Une prise avec mise à la terre est équi-pée de deux fiches et d'une borne de masse. Cette borne de masse garantit la sécurité du dispositif. Si la prise secteur n'est pas compatible avec votre installation, faites replacer la prise secteur obsoilète par un électricien.

Veillez à ne pas marcher sur le cordon secteur et à ne pas le pincer, en particulier au niveau des prises secteur et de l'embase secteur de l'appareil.

Utilisez uniquement supports, tables et chariots recommendés par le fabricant ou vendus avec l'appareil. Lorsque vous utilisez un chariot pour déplacer l'appareil, prenez les précautions nécessaires pour éviter toute blessure en cas de chute

Faites appel à un technicien qualifié pour toute réparation. L'intervention d'un technicien est nécessaire dés que l'appareil a été endommagé (prise ou cordon secteur endommagé, projection de liquides ou introduction d'objets étrangers à l'intérieur de l'appareil, signes de dysfonctionnements, chute de l'appareil).

U.K. MAINS PLUG WARNING

Sandy, Utah 84070, Etats-Unis

déclare que le produit :

Nom du produit : Vx400

Option: Toutes (necessite un adaptateur secteur de Classe II conforme aux normes EN60065, EN60742 ou équivalent).

est conforme aux normes suivantes :

Sécurité: IEC 60065-98

Compatible électromagnétique: EN 55013 (1990)

EN 55020 (1991)

Informations complémentaires :

Ce produit est conforme à la directive sur les appareils basse tension 72/23/EEC et à la directive sur la compatibilité electromagnétique 89/336/EEC comme amended par la directive 93/68/EEC.

Sandy, Utah 84070, Etats-Unis

Date:17Avril 2003

Contact en Europe: Distributeur DigiTech local ou

Harman Music Group

Sandy, Utah 84070, Etats-Unis

Nous sommes très fiers des produits que nous fabriquons. C'est pourquoi DigiTech garantit ses produits. Garantie : Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur agréé de votre pays.

REMARQUE : Les informations containues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inexactes au moment de l'impression de ce mode d'emploi. Les informations containues dans cette version du mode d'emploi annulent et replacent toutes les précédentes.

Table des matières

Introduction

Éléments fournis 1

face avant 1

Face arriere 2

Connexions 4

Sonorisation 4

Enregistrement 4

Mise sous tension 5

Les Presets 6

Mode de jeu 6

Bypass 6

Accordeur 6

Entrée Mic et niveau 7

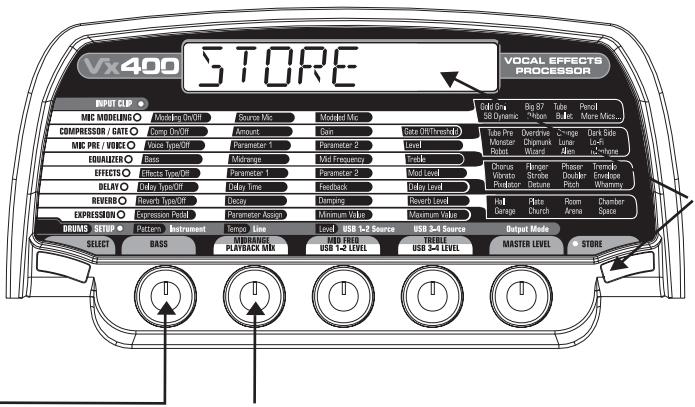

Creation de Presets 8

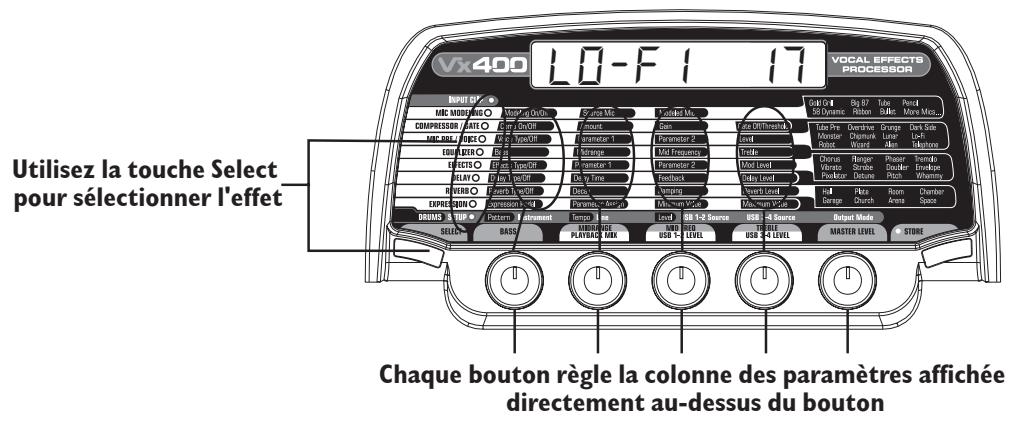

Édition/ creation de Presets 8

Tableau d'effets

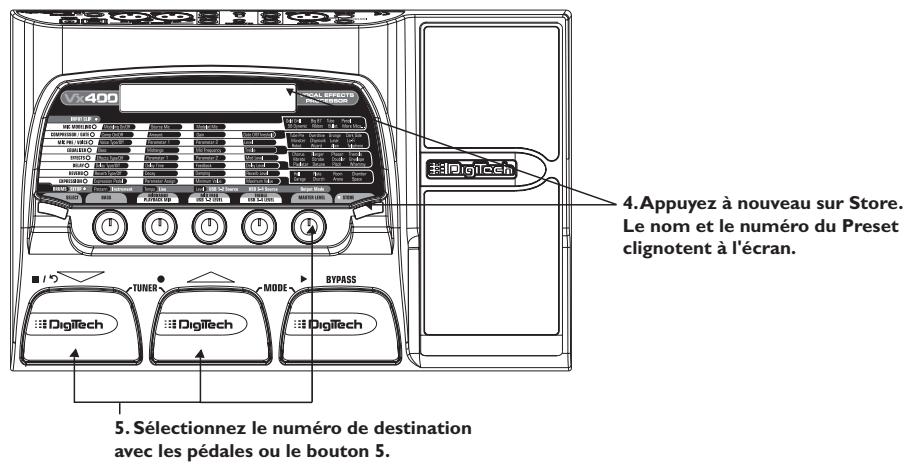

Sauvegarder/Copier/Nommer un Preset 8

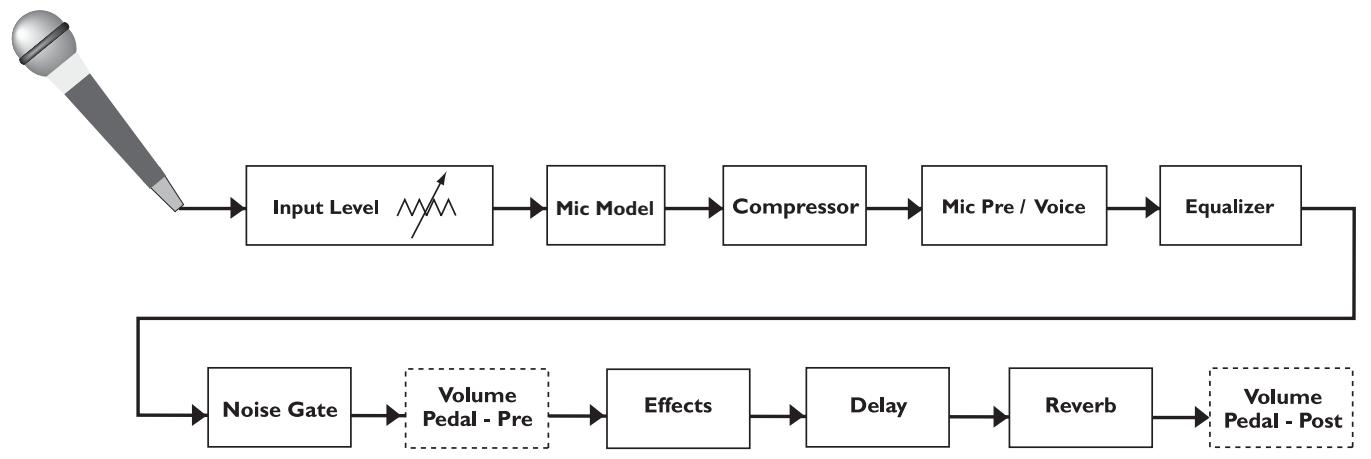

A propos des effets 10

Modélisation de micro 10

Compresseur/Noise Gate 11

Mic Pre/Voice 11

EQ 12

Effets de modulation 12

Chorus 12

Flanger 12

Phaser 13

Tremolo 13

Vibrato 13

Strobe 13

Doubler 13

Envelope 14

Pixelator 14

Detune 14

Pitch 14

WhammyTM 15

Delay 15

Reverb 15

Pédale d'expression 16

V-Switch 17

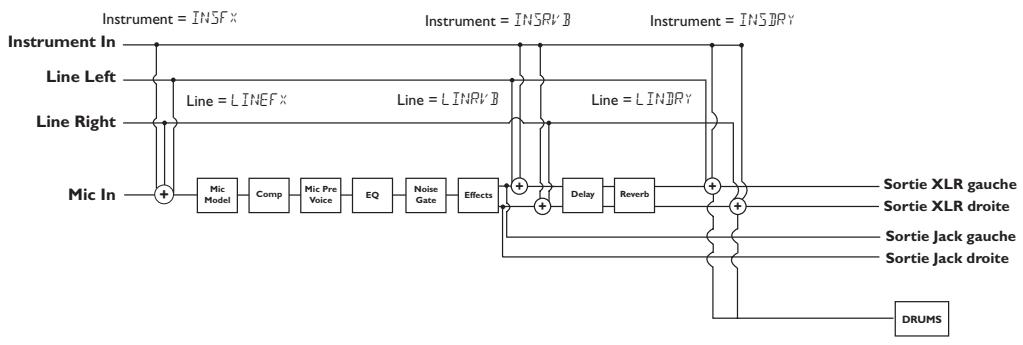

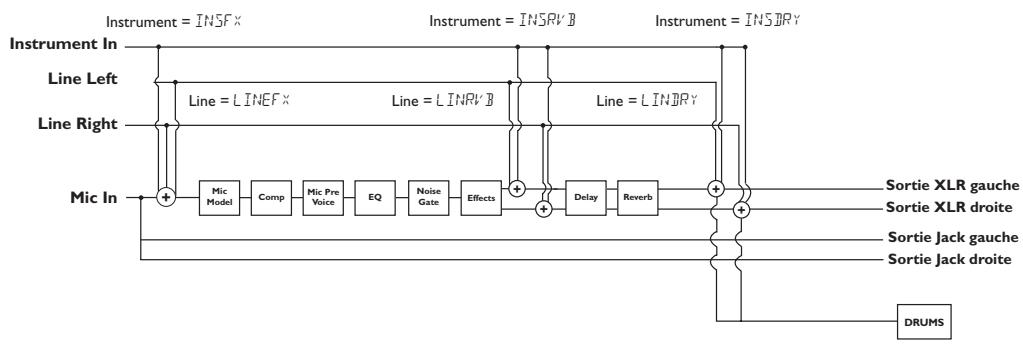

Vx400 - Configurations 18

Introduction aux configurations 18

Le Vx400 en enregistrement 21

Introduction à l'enregistrement 21

Connexion du Vx400 à l'ordinateur 21

Configuration du Vx400 pour l'enregistrement . . .21

USB I-2 Source 21

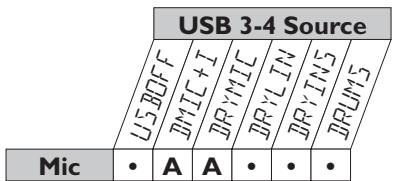

USB 3-4 Source 22

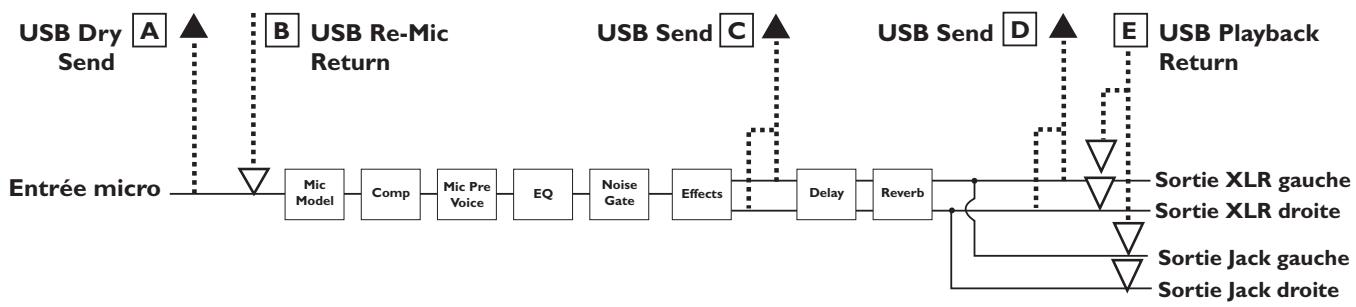

Routage du signal micro 22

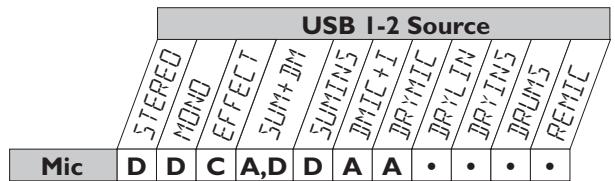

Affectation USB du signal micro 22

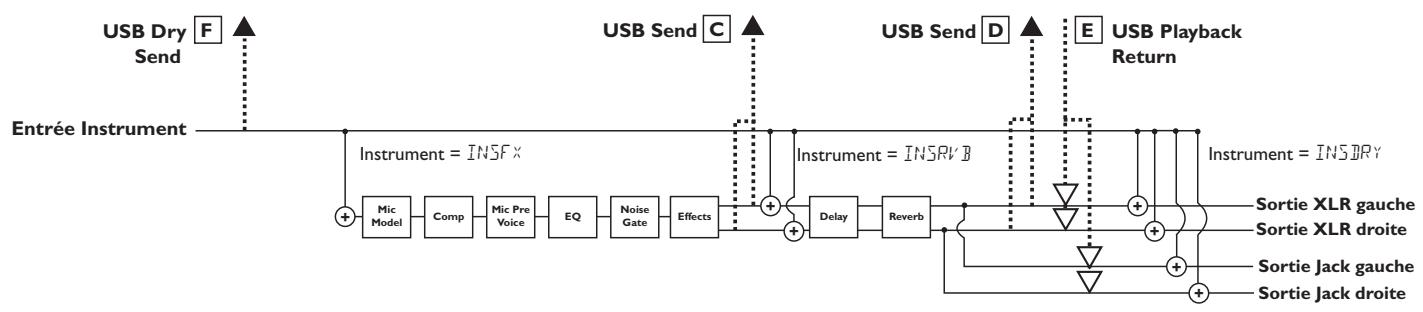

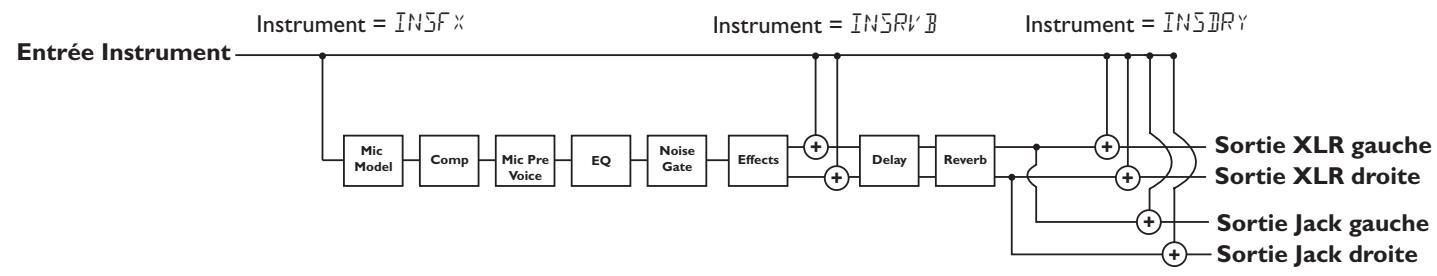

Routagedusignalinstrument 23

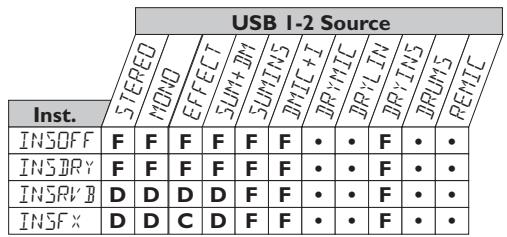

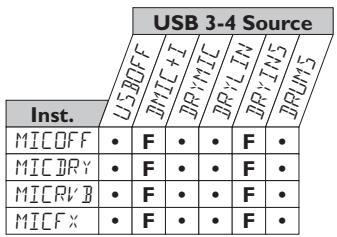

Affectation USB du signal instrument 23

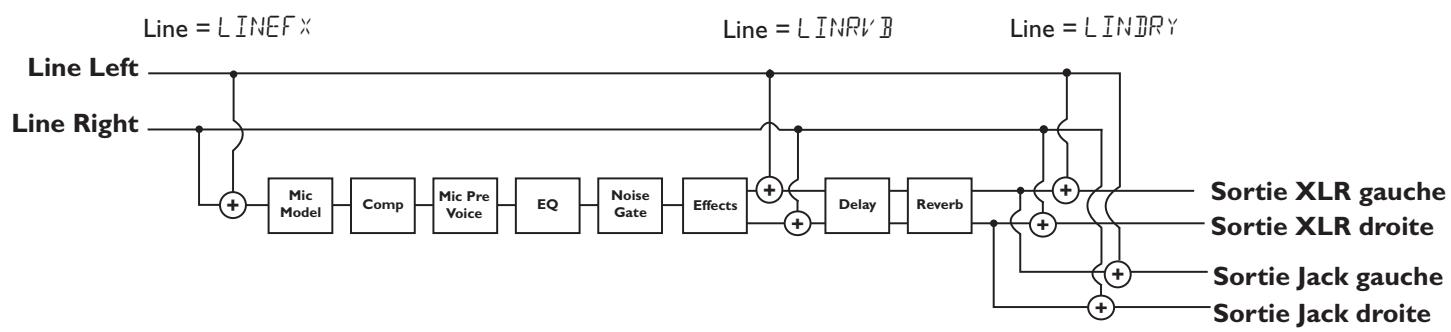

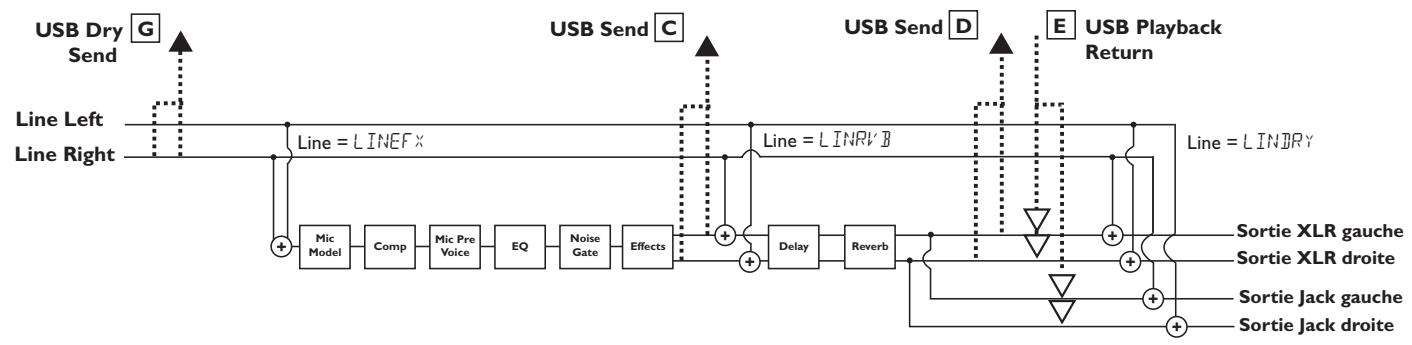

Routage du signal Line 24

Affectation USB du signal ligne 24

Utilisation de Pro Tracks 25

Installation de Pro Tracks 25

Coinfiguration USB 25

Configuration du Vx400 en energistrement 25

Enregistrement audio sur Pro Tracks du Vx400 . .26

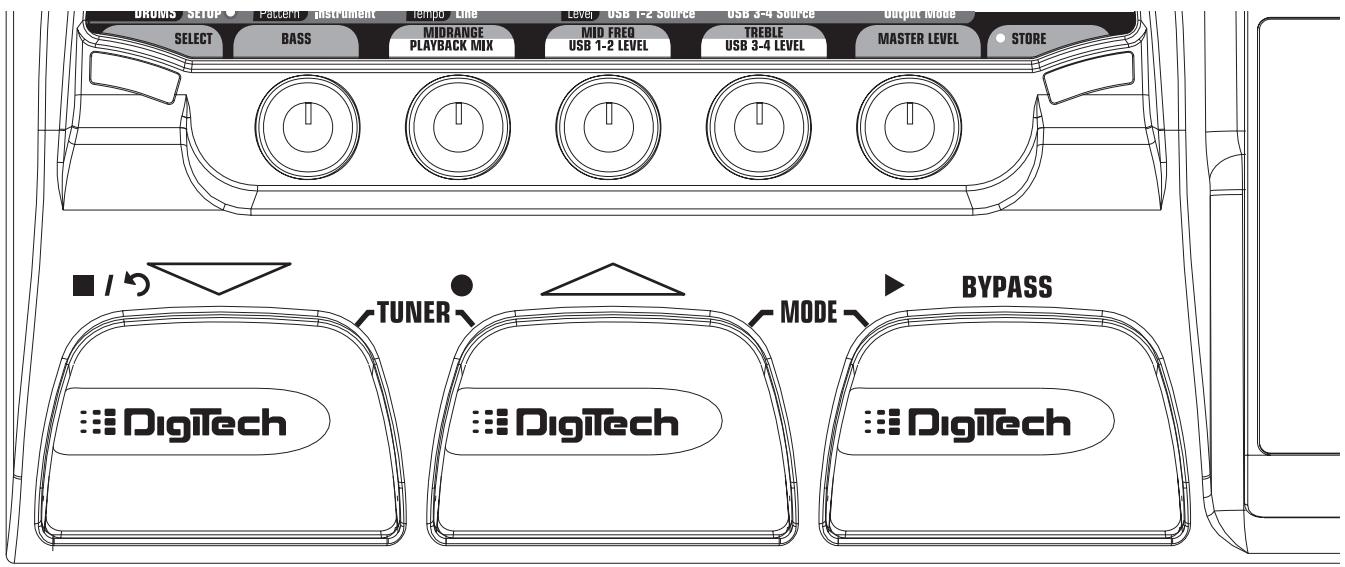

Utilisation des pédales du Vx400 en enregistrement .27

Enregistrement d'une piste 27

Lecture d'une piste enregistrée 27

Enregistrement de plusieurs pistes 28

Utilisation de la pédale UNDO 28

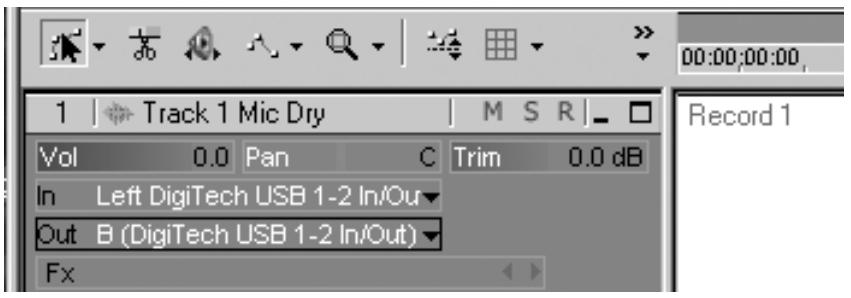

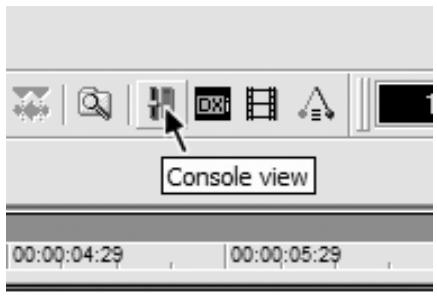

Traitement d'une piste chant enregistrée 28

Sons de batterie du Vx400 et MIDI 30

Enregiostrement dessons debatterie du Vx400.30

Playback Mix 30

USB I-2 Level /USB 3-4 Level 31

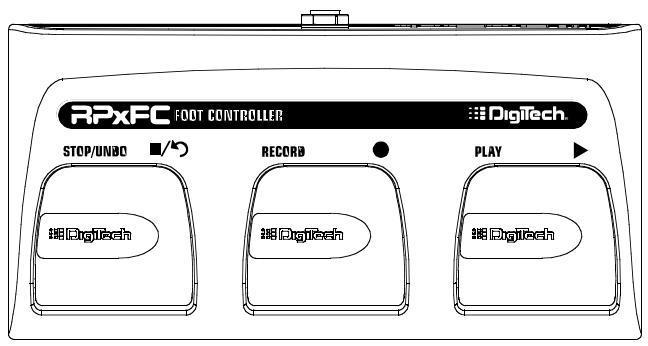

Utilisation du RPxFC en enregistrement 31

Utilaires 32

Initialisation d'usine 32

Calibrage de la pédale d'expression 32

Sensibilité du V-Switch 32

Listes des paramètres de Contrôleurs Continus 35

Listes des Presets d'usine 36

Caracteristiques techniques 36

Nous tenons à vous remercier d'avoir besoin le Vx400. Le Vx400 représentée une vérable innovation dans le mode du traitement pour chants, vous offrant les outils dont vous avez besoin sur scene et les fonctions professionnelles dont vous avez besoin en studio. Prenez le temps de dire ce mode d'emploi tout en utilisant le processeur — il vous permettra d'exploiter au niveau toutes les fonctions du Vx400.

Éléments fournis

Avant de commencer, contrôle que vous dispose des éléments suivants :

• Proesseur vocal et Interface USB Vx400
• CD de logiciel X-Edit
  CD de logiciel Pro Tracks
• Cable USB
  Adaptateur secteur PS0913B
• Carte de garantie

Nous avons apporté le plus grand soin à la fabrication de ce RPx400. Si un élément venait à manquer, contactez immédiatement l'usine ou votre revendeur. Remplissez également la carte de garantie nous permettant de mieux vous connaître et de mistrés répondre à vos besoin. En cas de problème, la garantie couvre votre Vx400.

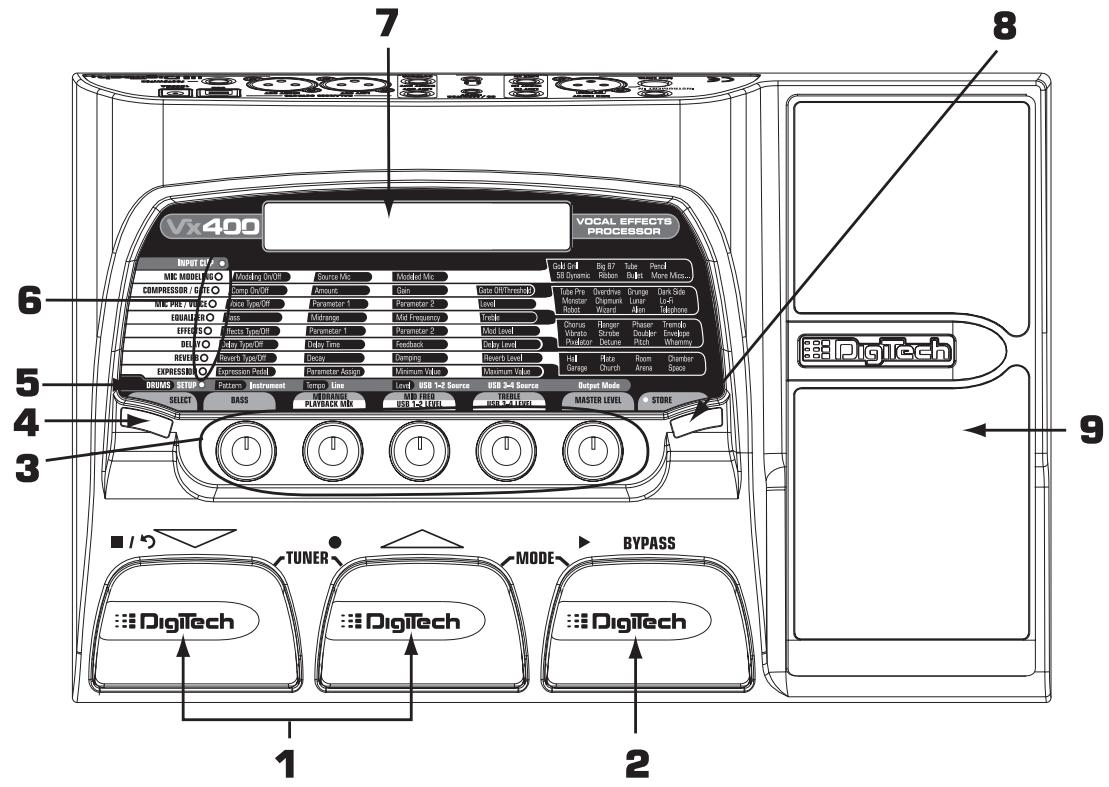

Face avant

I. Pédales Haut/Bas — Ces deux pédales permettent de sélectionner les Presets, d'acceder à l'accordeur du Vx400. La pédale de gauche peut de passer au Preset inférieur. Celle du milieu peut de sélectionner le Preset supérieur. Appuyez simultanément sur les deux pédales pour passer en mode d'accordage.
2. Bypass Footswitch — Cette pédale bypassse le Preset sélectionné. Utilisée avec la pédale Haut, elle vous permet d'accéder aux fonctions d'enregistrement, lorsque le Vx400 est connecté à votre ordinateur par USB.

Introduction

1. Boutons — Ces boutons offrent diverses fonctions selon le mode sélectionné ou lorsque le Vx400 est connecté à votre ordinateur par liaison USB. En utilisation normale, les boutons contrôlent les paramètres Bass EQ, Mid EQ, Treble EQ et Master Level. Si le Vx400 est connecté à l'ordinateur par liaison USB, les fonctions des boutons 2, 3, et 4 sont : Playback Mix, USB I-2 Send Level et USB 3-4 Send Level. Lors de l'édition ou de l'accès aux fonctions de configuration Setup, les boutons reglent les valeurs de paramètres affichées directement au-dessus de chaque bouton, pour l'effet sélectionné. Lorsque vous utilisez la boîte à rythme, les boutons contrôlent les paramètres Pattern, Tempo et Level. En mode accordeur, les boutons servent à sélectionner la référence d'accordage.
2. Touche Select — Cette touche vous permet de passer en mode d'édition et Sélectionne les effets à éoperator. Appuyez plusieurs fois pour faire défilier les effets disponibles. Vous pouvez utiliser cette touche comme raccourci. Tout d'abord, maintenez la touche enforcées pour quitter n'importe qu'elle fonction du mode d'édition. Elle vous permit également de vous rendre directement dans la rangée de configuration du tableau d'effet, en la maintainant enforcée lmorsque vous âtes en mode de jeu.
3. Touche Drums — Cette touche active/désactive la boîte à rythmes intégrée. Lorsque la boîte à rythmes est active, les Leds Drums s'allument et le Pattern de batterie sélectionné est lu en boucle.
4. Tableau — Le tableau fournit des informations sur le Preset courant et sur les fonctions d'édition des paramètres. En mode de jeu, les Leds de gauche indiquent les effets utilisés par le Preset sélectionné. En mode d'édition, les Leds indiquent l'effet sélectionné pour l'édition.
5. Écran — L'écran fournit les informations sur diverses fonctions, selon le mode actif. En mode de jeu, l'écran indique le nom du Preset sélectionné et son numéro. En mode d'edition, l'écran indique le nom et la valeur du paramètre sélectionné. En mode accordeur, l'écran indique la note jouée et si elle est trop BASSE, juste ou trop haute.
6. Touche Store — Cette touche sauvegarde vos modifications dans un Preset utiliser.
7. Pédale d'expression — La pédale d'expression permet de modifier en temps réel trois des paramètres d'effet qui lui sont affectés. Presque tous les paramètres peuvent être contrôlés par la pédale d'expression.

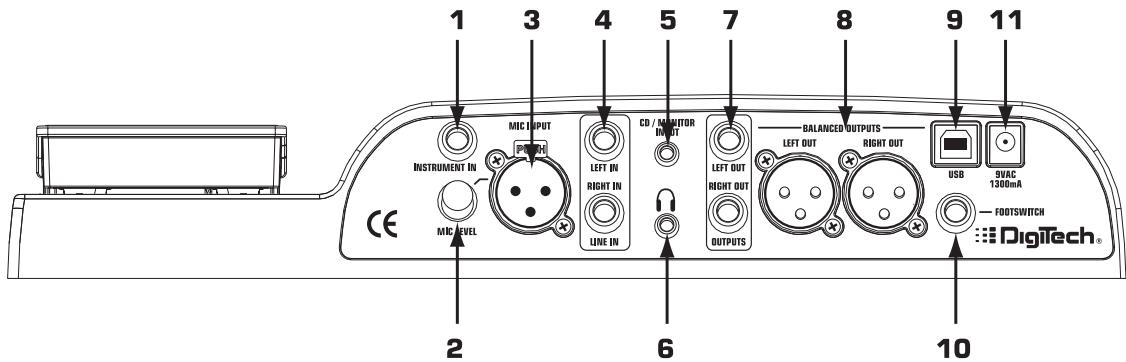

Face arrière

I. Instrument In — Utilisez ce jack pour connecter votre instrument.
2. Mic Level — Contrôle le gain de l'entrée micro.

1. Entrée micro — Connectez un micro pour l'enregistrement ou le mixage sur scene de sources acquistiques dans le Vx400. Le signal du micro peut être traité ou non par le Vx400 ; sur scene ou pour enregistrer. Compatible avec les micros dynamiques ou à condensateur, alimentés par fantôme.
2. Entrées ligne Left/Right — Utilisez ces entrées pour vos sources à niveau ligne pour l'enregistrement ou la scène (mixage dans le Vx400). Les signaux ligne peuvent être traités ou non par le Vx400; sur scene ou pour enregistrer.
3. Entrées CD/Monitor In — Utilisez ces entrées pour connecter la sortie casque d'un lecteur de CD ou MP3 pour l'écoute. Peuvent également être utilisées comme entrée d'écoute du mixage de sortie de la carte son de votre ordinateur.

Remarque : L'utilisation de l'entrée CD/Monitor pour l'écoute en temps réel peut induire des temps de retard, selon la vitesse de votre ordinateur.

1. Embase casque — Utilisez cette embase Jack 3,5 mm pour connecter votre casque stéreo.
2. Sorties ligne en Jack 6,35 mm — Connectez ces sorties asymétriques aux entrées Jack asymétriques de votre amplificateur ou de votre console de mixage.
3. Sorties ligne symétriques — Connectez ces sorties à vote amplificateur de puissance, système de sonorisation, console de mixage offrant des entrées symétriques XLR.
4. Embase USB — Connectez cette embase USB au port USB de votre ordinateur pour enregistrer (voir page 25, sur les fonctions USB).

ATTENTION: Connectez le Vx400 à votre ordinateur avant d'installé les Drivers USB si vous utilisez Windows XP. Si vous utilisez un système d'exploitation autre que Windows XP, installez les Drivers USB fournis sur le CD X-Edit Software avant de connecter le Vx400 à votre ordinateur par le cable USB.

1. Embase Footswitch — Connectez le RPxFC à 3 contacts à ce Jack. Le RPxFC vous permet de commander à distance les fonctions d'enregistrement du RPx400 (voir page 31, sur les fonctions du RPxFC).
   I I. Embase d'adaptateur secteur — Connectez uniquement l'adaptateur secteur DigiTech PS0913B à ce Jack.

Introduction

Connexions

Il y a différentes façon de connecter le Vx400. Avant de connecter le Vx400, assurez-vous que votre amplificateur et que le Vx400 sont placés hors tension. Le Vx400 ne dispose pas d'un interrupteur secteur. Pour placer le Vx400 hors tension, déconnectez l'adaptateur secteur PS0913B de l'embase située en face arrière.

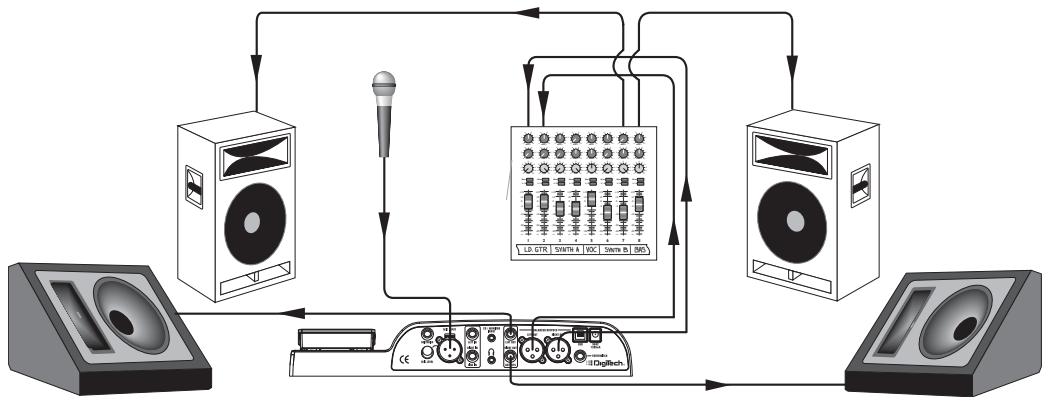

Système de sonorisation

Connectez le micro au Vx400. Connectez les sorties symétriques XLR Left et Right aux entrées de la console en plaçant les panoramicques de voies à l'oposé. Sélectionnez le mode de sortie FULL. Consultez la section sur les Modes de sortie en page 19 pour comprendre comment vous pouvez configurer les sorties XLR et Jack 6,35 mm selon vos applications de scène ou d'enregistrement.

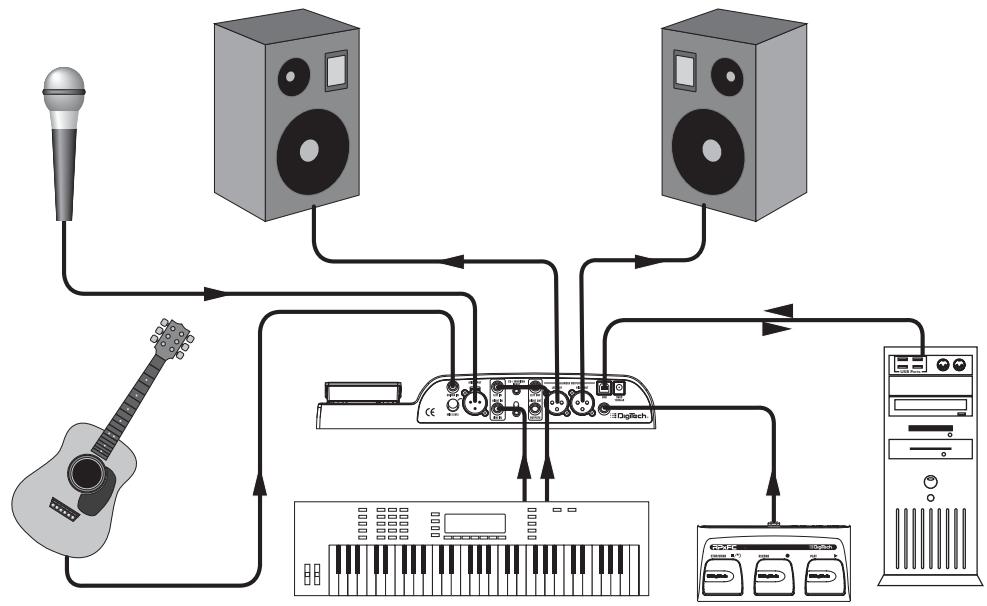

Configuration d'enregistrement

Configuration d'enregistrement type utilisant les entrées ligne et micro du RPx400 et une paire de monit
teurs connectés aux sorties XLR du RPx400. Cette configuration peut également être utilisé sur scene :
vous pouze jour sur un accompagnement fourni par le logiciel Pro Tracks. Consultez la section sur les

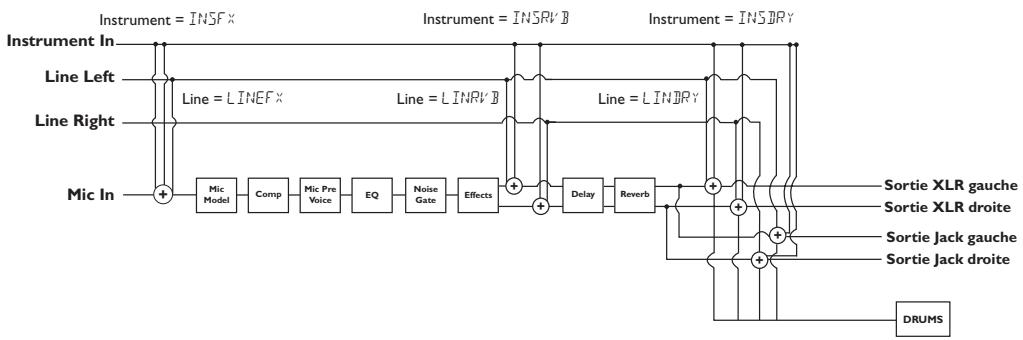

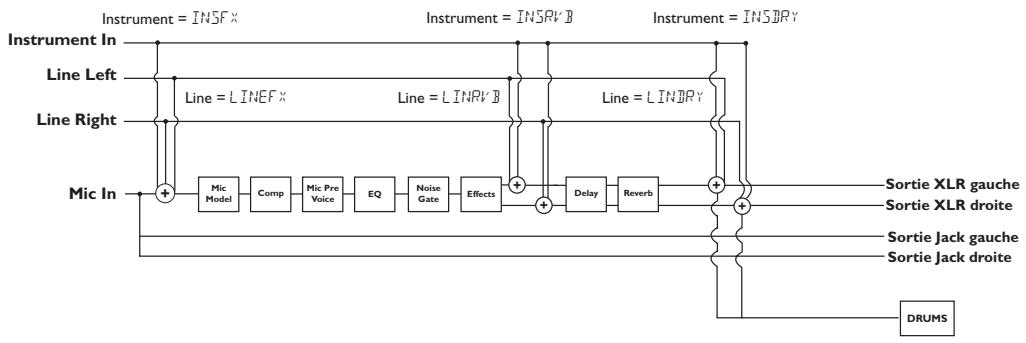

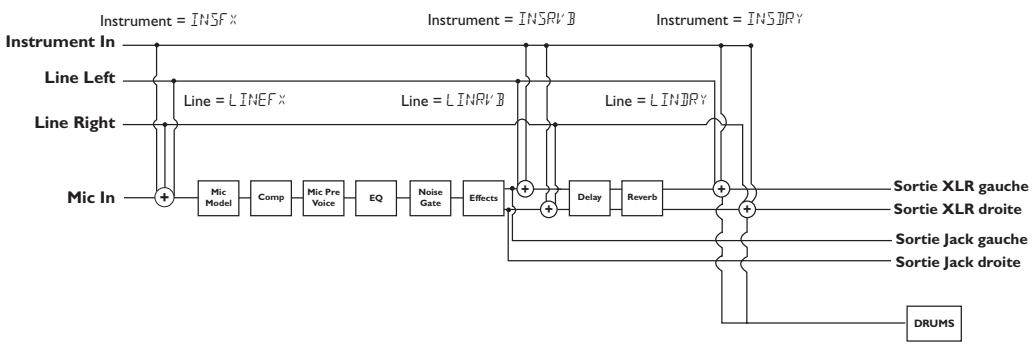

Modes de sortie en page 19 pour comprendre comment vous pouze configurer les sorties XLR et
Jack 6,35 mm selon vos applications de scene ou d'enregistrement.

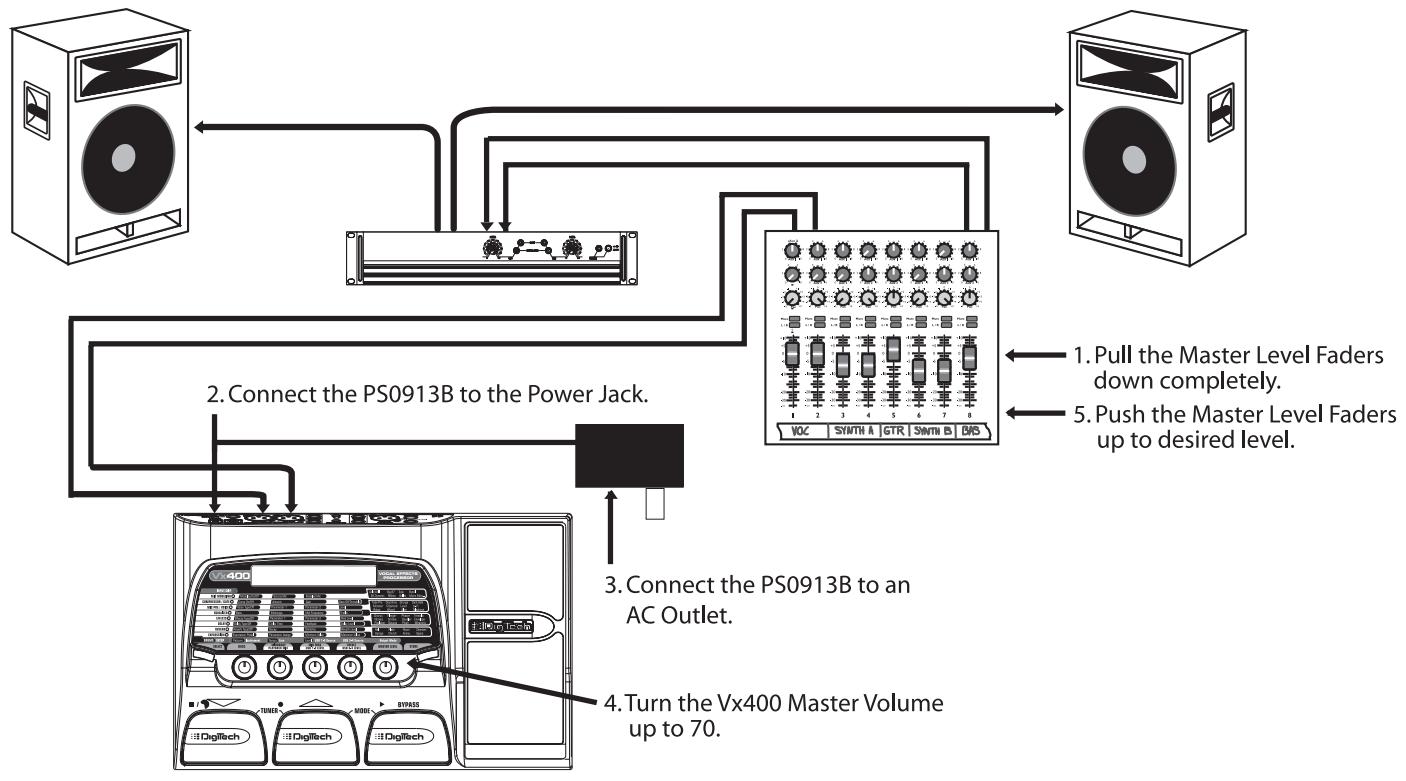

Mise sous tension

Avant toute mise sous tension de vos équipements, reglez l'égalisation de votre console à plat..

I. Placez les Faders généraux de la console au minimum.
2. Connectez l'adaptateur secteur PS0913B en face arrêté du processeur.
3. Reliez l'adaptateur à une prise secteur.
4. Reglez le volume général du Vx400 (Master Volume) sur 70 (70).
5. Montez les Faders généraux de la console en fonction du niveau souhaité.

Introduction

Les Presets

Les Presets sont des emplacements mémoires avec un nom et un numéro permettant la sauvegarde dessons du Vx400. Le Presets sont rappelés par les pédales. Les effets actifs dans chaque Preset sont indiqués par les Leds allumées du tableau d'effets. Le Vx400 dispose de 40 Presets utiliser (Presents I-40) et de 40 Presets usine DigiTech (41-80). Les Presets utiliser sont des emplacements où vous pouvez sauvegarder vos éditions. Vous ne pouvez pas sauvegarder vos éditions dans les Presets usine. D'usine, les 40 Presets utiliser sont la copie des 40 Presets usine.

Mode de jeu

Lorsque vous placez le Vx400 sous tension pour la première fois, vous etes en mode de jeu normal. Ce mode vous permit d'acceder à tous les Presets du Vx400 par les pédales Haut/Bas. Le bouton 1 (gauche) règle les graves, le bouton 2 (deuxième en partant de la gauche) règle le niveau des médiums. Le bouton 3 (au centre) règle la fréquence des Médiums. Le bouton 4 (deuxième en partant de la droite) règle les aigus. Le bouton 5 (à droite) règle le niveau général.

Bypass

Vous pourrait bypasser les Presets du Vx400 pour obtenir un son clair, non traité. Pour bypasser le Vx400, appuyez sur la pédale BYPASS. L'écran affiche alors “Bypass”. Appuyez sur les pédales Haut ou Bas pour changer de Preset. Appuyez à nouveau sur la pédale Bypass pour passer au Preset sélectionné et quitter le Bypass.

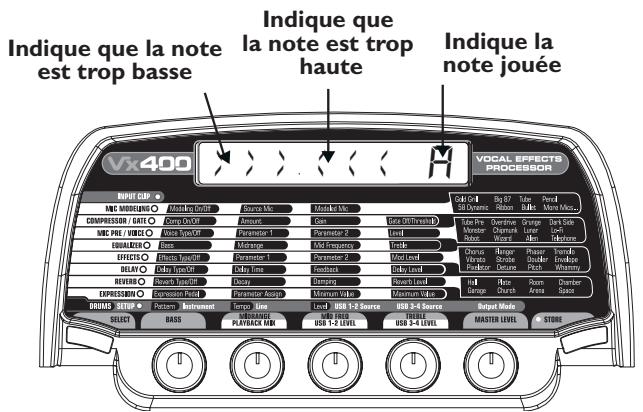

Accordeur

L'accordeur vous permet d'accorder ou de contrôler rapidement l'instrument connecté. Pour activer l'accordeur, maintenez les pédales Haut et bas enfonçées. L'écran affiche rapidement TUNER. Jouez une note sur l'instrument (jouez une harmonique sur la 12ème frette, ce qui est parfait pour les guitares). Les deux caractères à droite de l'écran indiquent la note jouée. Les caractères de gauche indiquent si la note est trop BASSE ou trop haute. Les flèches vers la gauche (« «) indiquent que la note est trop haute et que vous doivent la descendre. Les flèches vers la droite (» ») indiquent que la note est trop BASSE. Lorsque la note est juste, l'écran affiche « « » (« .

En mode accordeur, vous pouvez modifier la note de reférence d'accordage. Par défaut la note est La = 440 Hz (affché sous la forme A=440). Tournez le bouton I pour selectionner une autre reférence. Vous pouvez selectionner A = Ab , A = G et A = Gb. L'écran affiche rapidement la note de reférence selectionnée.

En mode accordeur, le signal de sortie est coupé. La pédale d'expression vous permet d'obtenir le signal en sortie lors de l'accordage. Quittez l'accordeur en appuyant sur l'une des 3 pédales.

Fonction CD/Monitor In

La fonction CD In vous permet de connecter un lecteur de CD, MP3 ou cassette au Vx400 et de chanter ou jouer sur l'accompagnement. Pour utiliser la fonction CD In :

I. Connectez la sortie casque de votre lecteur de MP3/CD/cassette à l'entrée CD/Monitor en utilisant un cable stéreo en mini-Jack 3,5 mm.
2. Appuyez sur la touche Play de votre lecteur de MP3/CD/cassette. Le signal de votre lecteur de MP3/CD/cassette est affecté aux sorties gauche, droite et casque de votre Vx400.

La fonction Monitor In peut également comme entrée d'acoute du mixage de la sortie de la carte son de votre ordinateur.

Boîte à rythmes

La RPx400 dispose d'une boîte à rythmes avec plusieurs Patterns de batterie échantillonnés utiles pour travailler le jeu en rythme. Appuyez sur la touche Drums pour activer la boîte à rythmes (sauf en modes Store ou Bypass). Lorsque la boîte à rythmes est active :

Le bouton I permet de selectionner le Pattern de batterie :

Le bouton 2 détermine le tempo sur une plage de 40 bpm (40 battements par minute) à 240 bpm (240 battements par minute).

Le bouton 3 détermine le volume du Pattern sur une plage de I à 99.

Appuyez à nouveau sur la touche Drums pour arrêtier la lecture de la boucle de batterie.

Entrée Mic et Level

Le Vx400 dispose d'une entrée micro pouvant être utilisée pour l'enregistrement ou le mixage des chants et des instruments acoustiques. L'entrée micro est équipée d'une alimentation fantôme pour vos micros à condensateur professionnelles. Le gain du préampli micro est contrôle par le bouton Mic Level. Pour régler le niveau d'entrée, opérez comme suit :

I. Connectez un casque à la sortie correspondante.
2. Chantez ou jouez avec le volume maximum et reglez le bouton Mic Level jusqu'à ce que la Led Clip située en haut du tableau d'effets s'allume. Diminuez progressivement le réglage, jusqu'à ce que la Led s'éteigne. Ceci correspond au réglage optimum du niveau Mic Level.

Pour les applications utilisant l'entrée micro, consultez les chapitres Connexions et Configurations du Vx400 de ce mode d'emploi.

Déciation de Presets

Création de Presets

Édition/creation de Presets

La création de vos propressons est très simple. Le Vx400 vous permet de creer vos propres Presets et de modifier les Presets existants selon vos besoin. Lorsque vous creez ou editez un son, vousdez commencer par l'un des Presets User ou Usine. Il n'est pas possible de commencer par un Preset vide. Le numero du Preset n'a pas besoin d'être le même que celui sous lequel vous souhaitez sauvegarder le nouveau Preset. Vous pouvez utiliser n'importe quel Preset utiliseur pour la sauvegarde.

Pour éoperator ou créer un Preset :

I. Utilisez les pédales Haut ou Bas pour sélectionner un Preset.
2. Une fois que vous avez trouvez un Preset que vous souhaitez éditer, appuyez sur la touche Select pour passer en mode d'édition.
3. Utilisez la touche Select avec les LEDs du tableau pour selectionner l'effet que vous souhaitez éditer. Appuyez à plusieurs reprises sur la touche Select pour faire défiler les effets du tableau.
4. Utilisez les boutons I-4 pour modifier les valeurs de paramètres.
5. Enregistrez votre Preset (voir plus bas dans cette page).

Tableau d'effets

Le tableau d'effets vous permet d'identifier les effets et paramètres sélectionnés pour l'édition. En mode d'édition, appuyez à plusieurs reprises sur la touche Select pour passer à la rangée suivante d'effets. Les Leds indiquent quel groupe est sélectionné. Chaque groupe d'effets offre un maximum de 4 paramètres que vous pouvez modifier. Le bouton situé directement sous chaque colonne permet de modifier la valeur du paramètre sélectionné. Lorsque vous tournez un bouton, le nom du paramètre et sa valeur ou le statut est affché à l'écran. Lorsque vous modifiez la valeur enregistrée d'un paramètre, la Led Store s'allume, vous indiquant que vous doivent sauvegarder les modifications. Le fait de changer de Preset ou de placer le processeur hors tension avant la sauvégarde vous fait perdre vos nouveaux réglages.

Sauvegarder/Copier/Nommer un Preset

Une fois le Preset modifie, vous pouvez sauvegarder vos réglages dans l'un des 40 Presets utilisateur (Presets I-40). Les étapes de la page suivante décrivent la procédure de sauvegarde des modifications d'un Preset ou de copie d'un Preset dans un emplacement différent.

I. Appuyez une fois sur la touche Store. La Led de la touche Store clignote et le premier caractère de l'écran clignote, indiquant que vous pouvez nommer votre nouveau Preset.

Déciation de Presets

1. Utilisez le bouton I ou les pédales Haut/bas pour sélectionner le caractère alpha-numérique.
2. Tournez le bouton 2 vers la droite pour selectionner le caractère suivant et vers la gauche pour selectionner le caractère precedent. Repetez l'etape 2 jusqu'à saisir le nom entier.

I. Appuyez sur Store et les caractères clignotent

1. Le bouton I selectionne les caractères alpha-numériques

2. Le bouton 2 selectionne le caractère precedent ou suivant à l'écran

3. Une fois le nom affiché à l'écran, appuyez sur la touche Store. L'écran affiche alternatively le nouveau nom et le nom du Preset qui va-t-été remplace.

4. Sélectionnez l'emplacement du Preset utilisé cible de votre nouveau Preset en utilisant le bouton 5 ou les pédales Haut/bas. L'écran continue d'afficher alternatively le nom du nouveau Preset et le nom du Preset à remplacer.

1. Appuyez à nouveau sur la touche Store pour sauvegarder les modifications.

Appuyez sur la touche Select ou Drums pour annuler l'opération.

Pour copier un Preset sur une autre destination, c'est la même chose. Utilisez les pédales pour sélectionner le Preset que vous souhaitez copier et repreneze les étapes mentionnées ci-dessus.

Création de Presets

Effets du Vx400

À propos des effets

Le Vx400 offre plusieurs simulations de micros ainsi que plusieurs Racks d'effet dans un seul boîtier programmable. L'ordre dans lequel vous insérez les pédales peut modifier radically le son final. Les effets du RPx400 sont placés dans un ordre vous offrant le meilleur résultat sonore.Voici l'ordre des effets :

Définition des effets

Chaque effet du Vx400 peut êtreprogrammé selon vos goûts personnels et vos applications. La compréhension du fonctionnement de ces effets et de leurs paramètres vous aidera à atteir le son recherche.

Modélisation de micros

Grçá à des algorithmes créés par DigiTech, nous avons pu recréérer des modèles précis de micros célibres. Cette technologie vous permet de créé un modele composite de micro en retardant les caractéristiques typiques d'un micro dynamique ou à condensateur et en lui ajoutant les caractéristiques sonores du micro souhaité.

Modeling On/Off — Le bouton I active (Bn) l'effet de modélisation ou le désactive (DF).

Source Mic — Le bouton 2 sélectionne le type de micro source : dynamique (DYNAMC) ou condensateur (CONDIEN).

Modeled Mic - Le bouton 3 selectionne le type de micro cible. Consultez le tableau ci-dessous :

Description/nom affché du modele

Micro

AKG™ 414 TLII

Neumann™ U87 AI

AKG™ C12

Oktava™

ShureTM SM58

RoyerTM 121

Description

Condensateur à grand diaphragme

Condensateur à grand diaphragme

Tube à grand diaphragme

Condensateur à petit diaphragme

Dynamique à petit diaphragme

Micro à ruban

Nom affché

GLIGRL

BIG 87

TUBE

PENCIL

5B JYN

RIBBON

Création de Presets

ShureTM Green Bullet	Dynamique à grand diaphragme — BULLET micro harmonica
BrawnerTM VMI	Condensateur à grand diaphragme	BRAWNY
NeumannTM M149	Condensateur à grand diaphragme	NEU149
LawsonTM L47MP	Tube à grand diaphragme	LAWLES
AKGTM 414 ULS	Condensateur à grand diaphragme	SLVGRL
SennheiserTM 421 MD	Dynamique à grand diaphragme	SENDBYN
Audio TechnicaTM AT4050	Condensateur à grand diaphragme	ATCOND
NeumannTM KM184	Condensateur à grand diaphragme	NEU184
ScheopsTM MK2I	Condensateur à petit diaphragme	SHEP2I
ShureTM KSM32	Condensateur à grand diaphragme	KISSEM

Shure, AKG, Audio Technica, Neumann, Lawson, Oktava, Royer, Brawner, Sennheiser et Scheops sont des marques déposées par leurs sociétés mère. Les noms et marques mentionnés sont utilisés uniquement pour déscrie le type de micro modélisé. Ces fabricants ne sont pas associés à DigiTech.

Compresseur/Noise Gate

Le module Compressor/Noise Gate permit de contrôle la dynamique des signaux variables et d'éliminer les bruit des fond en absence de signal.

Comp On/Off — Le bouton I active le compresseur ( n) et le désactive ( F) .

Amount — Tournez le bouton 2 pour régler le taux de compression appliqué au signal. Plage de 1 à 20.
Gain — Tournez le bouton 3 pour augmenter le gain de sortie du compresseur Plage de 0 à 10 dB.

Gate Off/Threshold — Tournez le bouton 4 pour désactiver le Noise Gate (DF) et pour régler le niveau de seuil. Plage de I à 99. Un réglage important nécessite un niveau de signal élevé pour ouvrir le Noise Gate.

Mic Pre/Voice

Ce module sélectionne divers types de préampli micro et de caractères de voix. Tube Pre est un préampli micro professionnel au son chaud pour les chants standards. Les modèles Overdrive et Grunge sont des préamplis saturés. Les 9 autres caractères de voix produit des sont de voix avec beaucoup d'effet.

Voice Type/Off — Le bouton I sélectionne un type de chant et active les types Mic Pre/Voice (Øn) ou les désactive (ØF) (Voir le tableau de paramètres de types Mic Pre/Voice Type ci-dessous).

Paramètre I — Le bouton 2 règle le premier paramètre du type de voix sélectionné (voir le tableau des paramètres Voice ci-dessous).

Paramètre 2 — Le bouton 3 rège le second paramètre du type de voix sélectionné (voir le tableau des paramètres Voice ci-dessous).

Level — Le bouton 4 déterminé le niveau du type sélectionné. PLage de 0 à 99

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Paramètres Mic Pre/Voice

Type de voix	Param 1	Plage	Param 2	Plage
Direct	--------	--------	--------	--------
Tube Pre	GRIN	0-15	DE ESS	1-50
Overdrive	GRIN	0-50	DE ESS	1-50
Grunge	GRIN	0-50	DE ESS	1-50

Déciation de Presets

Dark Side	BREATH	1-20	--------	--------
Monster	SIZE	1-60	GROWL	1-40
Chipmunk	SIZE	1-30	--------	--------
Lunar	RANGE	1-10	--------	--------
Lo-Fi	DRIVE	0-50	SUBFRQ (Sub Freq.)	1-18
Robot	RANGE	1-50	EDGE	1-50
Wizard	RANGE	1-50	--------	--------
Alien	RATE	1-40	INTENS (Intensité)	1-50
Telephone	SUBFRQ (Sub Freq.)	1-35	SIBLCN (Sibilance)	1-50

EQ

Le module d'égalisation à 3 bandes permet de régler les basses, médiums et aigus. La fréquence de chaque fille varie en fonction du modele sélectionné.

Bass — Le bouton I règle le gain du filtre basse fréquence. "PLage de -12 à +12 dB.

Midrange — Le bouton 2 règle le gain du filtré médium. Plage de -12 à +12dB.

Mid Frequency — Le bouton 3 déterminé la fréquence du filtre Médium. Plage de 100 Hz à 4000 Hz.

Treble — Le bouton I règle le gain du filtre haute fréquence. "PLage de -12 à +12 dB.

Effets de modulation

Les effets du Vx400 offrent un module multifonction vous permettant de selectionner les effets de Chorus, Flanger, Phaser, Tremolo, Vibrato, Strobe, Doubleur, Enveloppe, Pixelator, Detune, Pitch Shifter et Whammy™. Lorsque la rangée des effets est selectionnée, le bouton I active les effets du module ou les désactive (EFFECT OF) et selectionne le type d'effet. Àpres avoir selectionné le type d'effet du module, les boutons 2-4 servent à régler les divers paramètres de chaque effet. Le bouton 5 règle le volume général du Vx400.Voici une description des effets et de leurs paramètres :

Chorus

Le Chorus ajoute un déali très rapide à votre signal. Le signal retardé est modulé en phase et hors-phase, puis il est re-mélange avec le signal original pour creer un son plus épais.

Paramètre I — Le bouton 2 règle la vitesse de la modulation. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de la modulation. Plage de I à 99.

FX Level — Le bouton 4 contrôle le volume du Chorus. Plage de I à 99.

Master Level — Le bouton 5 détermine le volume général du Vx400.

Flanger

Le Flanger reprend le principe du Chorus mais utilise un temps de retard plus court et ajoute une réinjection (répétitions) à la modulation retardée. Il en résultat un mouvement de balayage extrême.

Paramètre I — Le bouton 2 règle la vitesse de modulation. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de la modulation. Plage de I à 99.

FX Mix — Le bouton 5 contrôle le mélange signal traité/non traité. Plage de 0 (non traité) à 99 (entièrement traité).

Master Level — Le bouton 5 détermine le volume général du Vx400.

Création de Presets

Phaser

Le Phaser sépare le signal en deux canaux — un déphasé et l'autre normal. Le signal déphasé et alors mélange au signal original. Avec la modulation du déphasage, certaines fréquences sont annulées, ce qui donne cet effet de mouvement au son.

Parametre I — Le bouton 2 règle la vitesse de la modulation du déphasage. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de la modulation. Plage de I à 99.

FX Level — Le bouton 4 règle le niveau de l'effet de Phaser. Plage de 0 (signal non traité) à 99.

Master Level — détermine le volume général du Vx400.

Tremolo

L'effet de Tremolo module le volume du signal avec une vitesse constante.

Paramètre I — Le bouton 2 règla la vitesse de variation du volume. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de modulation du volume. Plage de 0 (signal non traité) à 99.

Le bouton 4 est inopérant lorsqu'èffet Tremolo est sélectionné.

Master Level — Le bouton 5 déterminé le volume général du Vx400.

Vibrato

Le Vibrato module la hauteur du signal d'entrée avec une vitesse constante.

Parametre I — Le bouton 2 règle la vitesse de modulation de la hauteur. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de l'effet. Plage de 0 (signal non traité) à 99.

Le bouton 4 est inopérant lorsqu l'effet Vibrato est seLECTIONné.

Master Level — Le bouton 5 détermine le volume général du Vx400.

Strobe

L'effet Strobe est un tremolo utilisant une forme d'onde carrée de LFO pour moduler le signal.

Parametre I — Le bouton 2 règle la vitesse de modulation de la hauteur. Plage de I à 99.

Paramètre 2 — Le bouton 3 règle l'intensité (profondeur) de l'effet. Plage de 0 à 99.

Le bouton 4 est inopérant lorsqu'èffet Strobe est sélectionné.

Master Level — Le bouton 5 détermine le volume général du Vx400.

Doubler

L'effet de Doubler ajoute un signal légèrement retardé au signal d'entrée, créé un son plus épais.

FX Level — Le bouton 4 contrôle le volume du signal double. Plage de 0 (signal non traité) à 99 (signal entiement traité).

Les boutons 2 et 3 sont inopérants lorsqu'èffet Strobe est sélectionné.

Master Level — Le bouton 5 détermine le volume général du Vx400.

Déception de Presets

Envelope

L'effet Envelope est une Wha automatique qui modifie votre son en fonction de l'attaque du chant ou de l'instrument.

Paramètre I — Le bouton 2 règle le niveau du balayage de la Wah une fois la Wah déclenchée. Plagede l à 99.

Paramètre 2 — Le bouton 3 règle règle la sensibilité ou le niveau du signal d'entrée requis pour déclencher l'effet Wah. Plage de I à 99.

FX Mix — Le bouton 4 contrôle le mélange signal traité/non traité. Plage de 0 (non traité) à 99 (entièrement traité).

Master Level — Le bouton 5 déterminé le volume général du Vx400.

Pixelator

L'effet Pixelator retire des échantillons du signal d'entrée de façon aléatoirte, ce qui réduit la qualité du signal d'entrée et rend le son granuleux. Plus la valeur est élevé plus le nombre d'échantillons suppripmés est important, ce qui réduit la qualité sonore.

Paramètre I — Le bouton 2 règle le nombre aléatoire d'échantillons retirees du signal d'entrée. Plage de l à 50.

Paramètre 2 — Le bouton 3 déterminé où l'échantillon est逝é. Plage de 0 à 99.

FX Mix — Le bouton 4 contrôle le mélange signal traité/non traité. Plage de 0 (non traité) à 99 (entièrement traité).

Master Level — Le bouton 5 détermine le volume général du Vx400.

Detune

L'effet Detuner désaccorde légèrement le signal et le mélange avec le signal d'entrée. Il en résultat un effet comme si deux chants jouaient ensemble.

Paramètre I — Le bouton 2 règle la différence de hauteur appliquée au signal. Plage de -24 à 24.

FX Level — Le bouton 4 contrôle le volume de la note désaccordée. Plage de 0 à 99.

Le bouton 3 est inopérant lorsqu'èffet Detune est sélectionné.

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Pitch Shifter

L'effet Pitch Shifter transpose la note d'entrée. La note transposée est alors mélangée à la note initia- le, créé une harmonisation du chant.

Paramètre I — Le bouton 2 selectionne l'intervalle de transposition. Plage de -24 (24 demi-tons en dessous de la note de départ) à 24 (24 demi-tons au-dessus de la note de départ).

Fx Level — Le bouton 4 contrôle le volume de la note transposée. Plage de 0 à 99.

Le bouton 3 est inopérant lorsqu l'effet Pitch Shift est sélectionné.

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Déciation de Presets

Whammy™

L'effet Whammy™ utilise la pédale d'expression pour modifier progressivement la hauteur du signal d'entree, ou pour ajouter une harmonie glissée au signal initial. La hauteur de la note glisse progressivement vers le haut ou vers le bas avec le mouvement de la pédale. L'effet Whammy™ doit etre lie a la pédale d'expression pour fonctionner (voir page 16, sur l'utilisation de la pédale d'expression).

Paramètre I — Le bouton 2 sélectionne l'intervalle et la direction de la transposition. Les可以选择 les suivants :

Whammy (pas de signal non traité)

IOCTUP (1 octave au-dessus)

20CTUP (2 octaves au-dessus)

2NDOWN (1 seconde inférieure)

REVV2N (1 seconde inf., pédale inversée)

4THOWN (Quarte inférieure)

IOCTIN (1 octave inférieure)

20CTIN (2 octaves inférieures)

DIVBOM (Dive Bomb)

Harmonisation (avec signal non traité)

M3〉MA3 (Tierce majeure à pierce majeure)

2N3M3 (Seconde inf. à pierce majeure sup.)

3R34TH (Tierce inf. à quarte sup.)

4TH5TH (Quarte sup. à quinte sup.)

5THOCT (Quinte sup. à une octave sup.)

HOCTUP (I octave supérieure)

HOCTIN (I octave inférieure)

OCTU〉B (I octave sup. à I octave inf.)

Fx Level — Le bouton 4 règle le volume de la Whammy™. Plage de 0 à 99.

Le bouton 3 est inopérant lorsque la Whammy™ est sélectionnée.

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Remarque :You ne pouze utiliser qu'un seul effet de la rangée Effects à la fois.

Delay

Le Delay est un effet de répétition retardée du signal d'entrée. La répétition peut être unique, multiple ou infinie (ce qui coupe l'entrée du début et vous permet de journer sur un passage de la boucle de début).

Delay Type/Off — Le bouton I active (Øn) et désactive (ØF) le délié et sélectionne l'un des 3 différents types de délié : DIGITAL (Digital Delay), ANALOG (Analog Delay), P PONG (Ping Pong).

Delay Time — Le bouton 2 règle le temps de retard. Plage de 10 ms à 2 sec (10 ms à 1 seconde, par pas de 10 ms, et de 1 seconde à 2 secondes par pas de 100 ms).

Feedback — Le bouton 3 règle le nombre de répétitions. Plage de I à 99 et répétition infinie.

Delay Level — Le bouton 4 règle le volume du signal du déliai. Plage de 0 à 99.

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Reverb

L'effet Reverb procure à l'auditeur une sensation d'environnement acoustique régable. Vous pouvez désirer l'environnement étroit d'une petite piece ou un stade de Football.

Reverb Type/Off — Le bouton I sélectionne le type de réverbération ou d'environnement acoustique. Il active (Øn) et désactive (ØF) également l'effect. Le Vx400 offre un choix de huit environnements différents :

Déciation de Presets

HALL = Hall

GARRGE = Garage

PLRTE = Plaque

CHURCH =Eglise

ROOM = Pièce avec murs en bois

RENE = Stade

CHAMBER = Chambre

SPACE = Espace

Decay — Le bouton 2 règle la durée de la réverbération. Plage de l à 99.

Damping — Le bouton 3 contrôle le niveau du signal absorbe par l'environnement simulé. Plage de 0 à 99.

Reverb Level — Le bouton 4 règle le volume de la réverbération. Plage de 0 à 99.

Master Level — Le bouton 5 contrôle le niveau général du Vx400.

Pédale d'expression

La pedale d'expression du Vx400 peut être assignée pour contrôler au pied le volume, la Whammy™, ainsi qu'à peu puis tous ses paramètres en temps réel. Lorsque un paramètre est assigné à la pedale d'expression, une valeur calculable minimum et maximum est également assignable. La procédure d'assignation d'un paramètre à la pedale d'expression est la suivante :

I. Sélectionnez un Preset utiliser ou usine.
2. Appuyez sur la touche SELECT jusqu'à selectionner la rangée Expression (indiqué par la Led allumée dans la rangée Expression).
3. Tournez le bouton I pour selectionner la pédale d'expression I,2 ou 3.

Remarque :Voupsouspouzeassignertroisparametrespar Presetàla pédale d'expression.

1. Tournez le bouton 2 pour selectionner le parametre contrôle par la pédale.

2. Tournez le bouton 3 pour selectionner la valeur minimum atteinte par le parametre lorsque la pedale d'expression est en position haute.

3. Tournez le bouton 4 pour selectionner la valeur maximum atteinte par le parametre lorsque la pedale d'expression est en position basse
4. Appuyez sur la touche STORE pour sauvegrader les modifications.Voir en page 8 pour obtenir de plus amples détails sur la sauvegarde des Presets.

Les paramètres contrôlables par la pédale d'expression sont les suivants :

(Les paramètres Voice et Effect dépendent du type sélectionné).

Paramètre	Affché	Valeur mini.	Valeur maxi.
Voice Param 1	Varies	Varies	Varies
Voice Param 2	Varies	Varies	Varies
Voice Level	VOXLVL	I	99
Effect Speed	PARAM 1	Varies	Varies
Amount/Depth	PARAM 2	Varies	Varies
Effect Level	FXLEVEL	0	99
Effect Mix	FX MIX	0	99
Whammy	WHMAMT	I	99
Delay Feedback	FBACK	I	99 R-hold
Delay In Level	BLY IN	0	99
Delay Out Level	BLY OUT	0	99
Reverb Decay	DECAY	I	99
Reverb In Level	RVB IN	0	99
Reverb Out Level	RVBOUT	0	99
Volume Pre	VOLPRE	-----	-----
Volume Post	VOLPST	-----	-----

Déciation de Presets

Commutateur virtuel V-Switch

La pédale d'expression du RPx400 dispose du commutateur virtuel DigiTech V-Switch. Le V-Switch permet d'activer ou de désactiver le paramètre Voice Type Appuyez avec l'avant du pied sur la pédale d'expression pour activer le V-Switch. La fonction de la pédale d'expression passé du paramètre assigné à Voice Off. La sensibilité ou la pression nécessaire au déclenchement du V-Switch est réglable (selon vos goûts ou le poids de votre pied). Voir page 32, sur la procédure de réglage de la sensibilité du V-Switch.

Vx400 — Configurations

Introduction aux configurations

Le Vx400 est équipé de quatre entrées et de quatre sorties que vous pouze configurer de différentes façon pour la scène ou l'enregistrement. Ces configurations sont sélectionnées dans la rangée DRUMS/SETUP du tableau à l'aide des cinq boutons d'édition. Vous pouze désirir si les entrées Mic ou Line sont routées aux effets du Vx400 et à chaque paire de sorties le traitement du micro, de l'entrée ligne, ou de l'entrée iinstrument doit être affecté. Les touches USB I-2 Source et USB 3-4 Source servent à configurer comment toutes les entrées, le traitement micro et la boîte à rythme sont routés par liaison USB à l'ordinateur pour l'enregistrement.

Configurations Instrument/Ligne

Les configurations Instrument et Line sont prévues principalement pour la scène. Le Vx400 sert de mixage pour les sources micro, instrument et ligne. Ceci peut vous éviter d'avoir à utiliser un mélangeur, lorsque les sorties du Vx400 sont connectées directement à des enceintes amplifiées. Ces entrées peuvent être routées avec ou sans traitement par les effets du VPx400, puis mélangées directement aux sorties Jack 6,35 mm et XLR du Vx400.

Les entrées Instrument et Line offrent quatre réglages que vous pouvez sélectionner séparément par les boutons Instrument et Line de la rangée DRUMS/SETUP du tableau d'effets. Les configurations sont les suivantes :

INSOFF / LINOFF — Entrées Instrument et Line désactivées.

INSURY / LINURY — Entrées routées directement aux sorties du Vx400, sans effets.

INSRV / LINRV — Entrées affectées aux effets de délié et de réverbération du Preset courant.

INSF × LINEF × — Entrées affectées à tous les effets du Preset courant.

Routage de l'entrée instrument

Routage de l'entrée ligne

Modes de sortie

Le Vx400 dispose de sorties en Jacks 6,35 mm et en XLR. Ces connecteurs vous permettent de connecter le Vx400 simultanement à un système d'amplificateur/enceintes sur scene par les sorties
Jacks 6,35 mm et à votre sonorisation par les XLR.
Les cinq modes de sortie du Vx400 sont les suivants :

FULL - Toutes les sources d'entrée sont routées aux sorties. Jack 6,35 mm et XLR.

XLRDRY - Le signal non traité du micro est transmis uniquement par les sorties XLR. Toutes les autres sources et le micro avec effets sont transmises par les sorties en Jack 6,35 mm.

XLRMO - Le signal du micro avec les effets de modulation est transmis uniquement par les sorties XLR. Toutes les autres sources et le micro avec effets sont transmises par les sorties en Jack 6,35 mm.

Vx400 — Configurations

143Ry - Le signal non traité du micro est transmis uniquement par les sorties en Jack 6,35 mm. Toutes les autres sources et le micro avec effets sont transmises par les sorties XLR.

174M0 - Le signal du micro avec les effets de modulation est transmis uniquement par les sorties Jack 6,35 mm. Toutes les autres sources et le micro avec effets sont transmises par les sorties XLR.

Le Vx400 en enregistrement

Introduction à l'enregistrement

La connexion USB du Vx400 offre simultanement 4 canaux audio vers l'ordinateur et 2 canaux de lecture depuis l'ordinateur. L'enregistrement n'a jamais ete plus simple, grace a I'environnement "main-libre" offert par l'utilisation du Vx400 et du logiciel Pro Tracks. L'utilisation des pédales du Vx400 et de Pro Tracks you permit d'armer, d'enregistrer, de litre et d'effacer automatiquement les pistes à la volée, sans avoir a quitter la guitare. Des configurations d'enregistements multiples peuvent etre selectionnées pour optimiser vos besoin d'enregistrement. Ces configurations sont accessibles sur leVx400, par la rangée DRUMS/SETUP du tableau d'effets.

Pour enregistrer, vous doivent tout d'abord installer les Drivers USB et Pro Tracks sur votre ordinateur tournant sous Windows. Les Drivers USB se trouvent sur le CD X-Edit fourni avec le Vx400. Le CD Pro Tracks est dans la boîte Pro Tracks. Lizez le mode d'emploi de Pro Tracks pour vous assurer que votre ordinateur offre les caractéristiques nécessaires avant l'installation et consultez le Guide d'installation logicielle DigiTech. Une fois l'installation achèvée, le Vx400 peut alors contrôler Pro Tracks et ses fonctions d'enregistrement.

Connexion du Vx400 à l'ordinateur

Le Vx400 est fourni avec son cable USB pour la connexion à l'ordinateur, pour l'enregistrement ou l'utilisation du logiciel d'édition et de gestion des Presets X-Edit. Nous conseillons de n'utiliser que le cable USB fourni avec le RPx400. Pour connecter le Vx400 à l'ordinateur, procédez comme suit :

• Avant de connecter le port USB du Vx400 à l'ordinateur, consultez le Guide d'installation logicielle DigiTech et suivez les instructions qui correspondent à votre système d'exploitation.

I. Commencez avec leVx400 hors tension.
2. Connectez la petite fiche du cable USB dans le port USB situé à l'arrière du Vx400.
3. Connectez la fiche plate du cable USB dans un port USB libre de l'ordinateur.
4. Placez le Vx400 sous tension.

Configuration du Vx400 pour l'enregistrement

Le Vx400 permet diverses configurations d'entrées/sorties, en fonction de vos besoin. Sélectionnez ces configurations en utilisant les touches USB I-2 Source et USB 3-4 Source du tableau d'effets. Il se peut que pour une session donnée, vous ayez besoin d'enregistrer le micro avec les effets, sans effet, un instrument, une entrée ligne, voire de retraiter vos pistes de chant non-traitées dans le Vx400. Vous pouvez transférer un maximum de 4 canaux audio simultanément à l'ordinateur. Les touches de la rangée SETUP sélectionnent comment et quels signaux audio sont routés vers la connexion USB. Chaque source USB affecte une paire de signaux à l'ordinateur. Voici comment ces signaux sont distribués :

USB 1-2 Source

STEREO Toutes les sources d'entree traitees par les effets du Vx400 sont transmises par USB I et 2.

MONO — Toutes les sources d'entrée traitées par les effets du Vx400 sont mélangées en mono et transmises par USB I. Aucune donnée n'est transmise par USB 2.

EFFECT — Le signal des effets est tyransmis sur USB I et 2. Enregistrement de pistes stéreo.

SUM+BM — Toutes les sources d'entrée traitées par les effets du Vx400 sont mélangées en mono et transmises par USB 1. Le micro non traitée est transmis par USB 2.

SUMINS — Toutes les sources d'entrée traitées par les effets du Vx400 sont mélangées en mono et transmises par USB 1. Le signal de l'instrument non traité est transmis par USB 2

Le Vx400 en enregistrement

BMIC+I — Le signal du micro non traité est transmis par USB I. Le signal de l'instrument non traité est transmis par USB 2.

BRYMIC — Le signal du micro non traité est transmis par USB I. Rien n'est transmis par USB 2.

BRYLIN — Le signal de l'entrée Ligne gauche est transmis par USB I. Le signal de l'entrée Ligne droite est transmis par USB USB 2. Enregistrement d'une piste stéreo.

BRYINS — Le signal de l'instrument non traité est transmis par USB I. Rien n'est transmis par USB 2.

JRUMS — Les rhytmes sont transmis par USB I. Rien n'est transmis par USB 2.

REMIC — La lecture de Pro Tracks est transmise de l'ordinateur dans les effets du Vx400 et ensuite renvoyée par USB I et 2 pour être enregistrée. Voir Traitement d'une piste chant en page 28.

USB 3-4 Source

USBOFF - USB 3 et 4 désactivés.

IMIC+I — Signal micro non traité transmis par USB 3. Instrument non traité transmis pas USB 4.

BRYMIC — Signal micro non traité transmis par USB 3. Rien n'est transmis par USB 4.

DRYLIN — Signal ligne gauche non traité transmis par USB 3. Signal ligne droit non traité transmis par USB 4.

BRYINS — Signal instrument non traité transmis par USB 3. Rien n'est transmis par USB 4.

BURMS — Les rhytmes du Vx400 sont transmis par USB 3. Rien n'est transmis par USB 4.

Les illustrations des pages suivantes vous indiquent comment les signaux sont distribués par la liaison USB pour l'enregistrement :

Affectation du signal micro

Le signal du micro est routé de l'entrée aux effets du Vx400, puis aux paires de sorties. Le signal transmis par USB peut être prélevé à l'entrée (USB Send A), ou en sortie des effets (USB Send C ou D). Les signaux enregistrés sans effet par USB Send A peuvent êtretraités plus tard par leVx400.Voir

Traitement d'une piste chant en page 28..

Le signal du micro peut être routé de trois différentes façon vers le port USB. Le trajet A prélevée le signal du microdirectement en entrée et transmet le signal non traité au port USB. Le trajet C prélevée le signal après les modules d'effet, sans le délié et la réverbération. Le trajet D prélevée le signal du micro en sortie du Vx400 et peut comprendre les effets. Vous trouvez, en page suivante, un tableau vous indiquant où le signal est prélevé, en fonction des réglages Mic, USB I-2 Source et USB 3-4 Source.

Le Vx400 en enregistrement

Affectation de l'entrée Mic au port de sortie USB

Routage du signal Instrument

Le signal Instrument peut être routé de différentes façon dans le Vx400. INSOFF désactive l'écoute de l'entrée Instrument mais permet l'enregistrement du signal non traité de l'instrument. INSORY route le signal de l'instrument sans les effets du Vx400 et le mélange aux sorties. INSRVB route le signal de l'instrument uniquement traité par la réverbération et le délié du Vx400. INSFX route le signal de l'instrument dans tous les effets du Vx400.

Affectation USB de l'entrée Instrument

Comme vous pouvez le constater dans l'illustration ci-dessus, le signal de l'entrée instrument peut être transmis au port USB par deux chemins. Le chemin F préleve le signal de l'instrument directement en entrée et transmet le signal non traité au port USB. Le trajet C préleve le signal de l'instrument en sortie des modules d'effet, sans le délié et la réverbération. Le trajet D préleve le signal en sortie du Vx400 et peut comprendre les effets. Vous trouvrez ci-dessous un tableau montrant où le signal est prélevé en fonction des régles Instrument, USB I-2 Source et USB 3-4 Source.

Affectation de l'entrée Instrument au port USB

Le Vx400 en enregistrement

Routage du signal des entrées ligne

Les signaux ligne, comme le signal d'el instrument, peuvent etre routes de diverses forma n dans le Vx400. LINOFF desactive Iecoute des entrées ligne, mais le signal non traité des entrées ligne peut etre enregistr tr.LINORY route les signaux ligne gauche et croit sans les effets duVx400 et les mélange aux sorties gauche et droite.LINRVB route les signaux ligne uniquement par les effets de delai et de réverbération duVx400.LINExF mélange les voies gauche et droite des entrées ligne et affecte ce signal à tous les effets du Vx400.

Les signaux d'entrée ligne, comme nous l'avons vu dans le schéma de routage précédent, offrent deux trajets de routage à l'ordinateur par le port USB. Le trajet G préleve le signal des entrées ligne directement sur les entrées et transmet le signal non traité au port USB. Le trajet C préleve ces signaux en sortie des modules d'effet, sans la réverbération et le délié. Le trajet D préleve le signal en sortie du Vx400 et peut comprendre tous les effets disponibles. Voici un tableau montrant où le signal est prélevé en fonction des réglages Line, USB I-2 Source et USB 3-4 Source :

Affectation des entrées ligne au port de sortie USB

Line	USB I-2 Source
	STERED	MONO	EFFECT	SUM+D1	SUM+T1	BMT+T1	BPT+MT	BPT+LVT	BPT+T1S	BPT+T1S
LINOFF	G	G	G	G	G	•	G	•	•	•
LINDRY	G	G	G	G	G	•	G	•	•	•
LINRV B	D	D	D	D	D	•	D	•	•	•
LINEF X	D	D	C	D	D	•	D	•	•	•

Le Vx400 en enregistrement

Utilisation de Pro Tracks

Lorsque vous lancez Pro Tracks pour la première fois après installation, vous doivent configurer les réglages de péripérisque MIDI et audio pour que le Vx400 soit reconnu comme le péripérisque à utiliser. Ces procédures doivent être scrupuleusement suivies afin de pouvoir enregistrer les signaux audio du Vx400 et permettre l'automatisation offerte par le Vx400.

REMARQUE: Consultez la fiche d'installation logicielle fournie avec le Vx400 (sur l'installation des Drivers USB), avant de connecter le Vx400 à votre ordinateur et d'utiliser Pro Tracks.

Installation de Pro Tracks

Vous doivent installer Pro Tracks sur votre ordinateur pour exploiter les possibilités d'enregistrement du Vx400. Pour installer Pro Tracks, consultez les instructions d'installation fournies avec le CD d'installation de Pro Tracks.

Configuration du système USB DigiTech

Le Vx400 utilise des commandes MIDI par USB pour communiquer avec Pro Tracks. Ces commandes sont utilisées pour déterminer quels régages USB I-2 Source et USB 3-4 ont été sélectionnés, de sorte que Pro Tracks puisse fonctionner correctement lorsque vous utilisez les commandes au pied du Vx400. Pour configurer les régages MIDI de Pro Tracks pour fonctionner avec le Vx400, procédez comme suit :

I. Lancez Start Pro Tracks sur votre ordinateur.
2. Si la fenêtre Tip of the Day s'affiche, cliquez sur le bouton Close.
3. Si aucune sortie MIDI n'a encore eté sélectionnée, la fenêtre No MIDI Outputs Selected s'affiche. Cliquez sur le bouton Choose MIDI Outputs Now. La fenêtre MIDI Devices s'ouvre.
4. Dans les zones Input et Output, Sélectionnez DIGITECH USB CONTROL. Ne pas Sélectionner DigiTech USB X-Edit ou toute autre option. Cliquez sur le bouton Move Selected Devices to Top.
5. Cliquez sur le bouton OK — la fenêtre se ferme.
6. Si la fenêtre Quick Start s'ouvre, cliquez sur le bouton Close.

Configuration du Vx400 pour activer les commandes au pied

I. Depuis la barre de menus de Pro Tracks, selectionnez Options>Control Surfaces. La fenetre Control Surfaces s'affiche.
2. Cliquez sur le bouton * pour ajouter un nouveau contrôleur. La fenêtre Control Surface Settings s'ouvre.
3. Dans le menu déroulant Control Surface, Sélectionnez DigiTech Hands-Free. Vérifiez que les réglages de ports Input et Output indiquent toujours DigiTech USB CONTROL. Dans le cas contraire, rectifiez.
4. Cliquez sur le bouton OK. Hands-Free doit maintainer etre selectionné comme contrôleur de la zone Control Surfaces.
5. Cliquez sur le bouton Close.

Pro Tracks peut maintainer répondre au Vx400 pour les fonctions d'enregistrement automatisées.

Le Vx400 en enregistrement

Configuration de Pro Tracks pour les signaux audio du Vx400

I. Dans la barre de menu de Pro Tracks, Sélectionnez Options>Audio. Le fenêtre Audio Options s'affiche. Cliquez sur l'onglet Drivers.
2. Dans les réglages Input Drivers, Sélectionnéz DigiTech USB 1-2 In/Out et DigiTech USB 3-4 In Only et désélectionnéz toutes les autres options.
3. Dans la zone Output Drivers, Sélectionnez DigiTech USB I-2 In/Out et désélectionnez toutes les autres options.
4. Cliquez sur le bouton OK.
5. Cliquez sur le bouton OK de la fenetre de sauvegarde des réglages lors du prochain démarrage.
6. Fermez Pro Tracks. Lorsque le logiciel vous demande de sauvegarder les modifications, cliquez sur No.
7. Relancez Pro Tracks.
8. Fermez les fenêtres Tip of the Day et Quick Start si elles apparaisent.
9. Dans la barre de menu de Pro Tracks, Sélectionnez Options>Audio.
10. Vérifiez si les réglages Playback et Record Timing Master indiquent DigiTech USB I-2 In/Out. Sinon, Sélectionnez-les doivent.
I I. Cliquez sur le bouton Wave Profiler (en bas).
12. Cliquez sur le bouton Yes pour continuer les tests.
13. Lorsque l'opération d'auto-test est terminée, cliquez sur le bouton OK.
14. Cliquez sur le bouton OK pour fermer la fenetre Audio Options si elle est toujours ouverte.

VousetesmaintenantprétautiliserleVx400avecProTracks.

ATTENTION: Ne pas déconnecter l'alimentation ou le cable USB du Vx400 ou de l'ordinaireur pendant que Pro Tracks tourne. Ceci pourrait déstabiliser le système d'exploitation devoitre ordinateur.

Le Vx400 en enregistrement

Utilisation des pédales du Vx400 en enregistrement

Vous pouvez utiliser les pédales du Vx400 pour contrôler Pro Tracks™, ce qui vous permet d'enregistrer tout en jouant. Vous doivent relier le Vx400 à l'ordinateur par le cable USB fourni. Pro Tracks doit être installé et tournier.

Enregistrement d'une ou plusieurs pistes

Pour enregistrer une piste en utilisant les pédales, procédez comme suit :

I. Lancez Pro Tracks.
2. Dans Pro Tracks, Sélectionnez File>New. La fenêtre New Project File s'affiche.
3. Dans la fenêtre New Project File, Sélectionnez Normal — Hands-Free Session.
4. Placez les pédales du Vx400 en mode d'enregistrement en Maintenant les pédales HAUT et BYPASS enfoncées, jusqu'à ce que l'écran affiche REC FS.
5. Dans l'écran des Presets, maintenez la touche SELECT enfoncée pour passer sur la rangée SETUP du tableau des effets du Vx400. Sinon, appuyez sur la touche SELECT jusqu'à ce que la rangée Setup soit SéLECTIONNée.
6. Sélectionnez les sources à enregistrer à l'aide du bouton USB I-2 Source (vous pouvez selectionner d'autres sources à l'aide de la touche USB 3-4 Source).
7. Appuyez sur la pédale RECORD. L'écran affiche RECOR. Une ou plusieurs pistes sont automatiquement insérées dans la session courante de Pro Tracks et l'enregistrement sur ces pistes commence.
8. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO. L'écran du Vx400 indique STOP et Pro Tracks)cesse l'enregistrement.Vous pouvez maintainant consulter les pistes enregistrées sur votre ordinateur.

Lecture d'une piste enregistrée

Si vous souhaitez lancer la lecture depuis le début de la piste ou du morceau, et si vous n'êtes pas à la fin du morceau, procédez comme suit :

I. Appuyez sur la pédale STOP/UNDO. L'écran du Vx400 affiche REWINJ. Pro Tracks revient au début du morceau.
2. Appuyez sur la pédale PLAY. Les pistes enregistrées sont lues.

Le Vx400 en enregistrement

Enregistrement de plusieurs pistes

Vouss pouvez enregistrer des pistes supplémentaires tout en ecoutant les pistes deja enregistrées.

Procedez comme suit :

I. Dans l'écran Preset, maintenez la touche SELECT enfoncée pour passer sur la rangée SETUP du tableau d'effets du Vx400.
2. Sélectionnez les sources à enregistrer à l'aide de la touche USB 1-2 Source (vous pouvez selectionner d'autres sources à l'aide de la touche USB 3-4 Source).
3. Appuyez deux fois sur la pédale STOP/UNDO pour revenir au début du morceau.
4. Appuyez sur la pédale RECORD. L'écran affiche RECORl. La, ou les pistes, sont automatiquement insérées dans la session de Pro Tracks et l'enregistrement de ces pistes commence.
5. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO.

Utilisation de la pédale UNDO pour effacer une piste

You pouvez annuler la dernière prise comme suit :

I. Maintenez la pédale STOP/UNDO enfoncée. Le Vx400 affiche UND, indiquant que la/les dernières pistes enregistrées sont effacées.

Traitement post-enregistrement d'une piste de chant

En utilisant l'une des configurations de signal de micro non traité pour l'enregistrement, vous pouze lire la piste de chant non-traitée dans le Vx400 pour traitement. Ceci vous permet d'enregistrer le chant en sans traitement et de decide lors du mixage des effets à lui appliquer (modèle de micro, effets, etc.). Ceci vous permet d'adapter le son et le style du chant au morceau, une fois celui-ci terminé et prét pour le mixage final. Ceci vous évite d'avoir une piste de chant enregistrée avec les effets et de pouvoir decide des effets à appliquer lors du mixage.

Pourtraiter une piste de chant enregistrée sans effets :

1. Placez les pédales du Vx400 en mode d'enregistrement en Maintenant les pédales HAUT et BYPASS enforcées, jusqu'à ce que l'écran affiche REF.
2. Dans Pro Tracks, Sélectionnez File>New. La fenêtre New Project File s'ouvre.
3. Sélectionnez le fjichier Normal-Hands Free Session.
4. Sélectionnez la rangée SETUP du tableau d'effets du Vx400.
5. Utilisez la touche USB I-2 Source pour selectionner IRYMIC et placez USB3-4 Source sur DFF.
6. Appuyez sur la pédale RECORD. L'écran du Vx400 affiche RECORI. Une piste est automatiquement insérée dans la session de Pro Tracks et l'enregistrement de cette piste commence.
7. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO. Le Vx400 affiche STOP et l'enregistrement)cse. Appuyez à nouveau sur la pédale Stop pour revenir au début de la piste.
8. Dans la boîte Out de la piste que vous venez d'enregistrer, Sélectionnez B (Digitech USB 1-2 In/Out).

1. Dans la barre d'outils, appuyez sur Console View pour afficher la console de mixage.

1. Placez B — Mains Output complètement à gauche et A — Mains Output complètement à droite.

1. Sélectionnez à nouveau la rangée SETUP et utilisez la touche USB I-2 Source pour sélectionner REMIC. Ceci configure le logiciel en lecture audio par les effets du Vx400.
2. Appuyez sur la pédale PLAY. Placez les pédales en mode de jeu normal en maintainant les pédales UP et BYPASS enfoncées jusqu'à ce que l'écran indique UP DOWN. Vous pouze maintainant écouter les Presets jusqu'à en trouver un qui vous plaise. Repassez alors en mode d'utilisation des pédales pour l'enregistrement.
3. Appuyez deux fois sur la pédale STOP/UNDO pour revenir en début de piste.
4. Appuyez sur la pédale RECORD — l'enregistreur insère et enregistre alors une piste stéreo de chant traitée.
5. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO.

LeVx400 en enregistrement

Vx400 Drums et MIDI

Les échantillons de la boîte à rythmes du Vx400 sont organisés de sorte que vous puissiez les déclenger depuis les notes MIDI jouées par Pro Tracks. Chaque Pattern rythmique du Vx400 a étéprogrammé comme piste MIDI dans les fichiers de Pro Tracks.

Affectation MIDI des échantillons de batterie du Vx400 :

Note MIDI Échantillon

36/C3 Grosse caisse

38/D3 Caisse claire

42/F#3 .Charleston fermé

46/Bb3 .Charleston ouvert

Enregistrement dessons de la boite a rythmes du Vx400

Lessons de la boite à rhythes du Vx400 peuvent etre enregistrres par Pro Tracks. Chaque Pattern rythmique du Vx400 a ete sauvegardedans un fichier que you pouez selectionner avec l'assistant bibliothecaire de Pro Tracks et que you pouez utiliser pour lore ces echantillons dans leVx400. Pour enregistrer les sons de batterie du Vx400 en utilisant les fichiers de Pattern de Pro Tracks,procedez comme suit :

I. Dans Pro Tracks, Sélectionnez File>New. La fenêtre New Project File s'affiche.
2. Sélectionnez l'un des fichiers de Pattern DigiTech Vx400 et cliquez sur OK. Une nouvelle session d'enregistrement s'ouvre.
3. Sur le Vx400, utilisez les touches USB I-2 Source ou USB 3-4 Source pour selectionner IRUMS.
4. Appuyez sur la pédale RECORD. Le Vx400 affiche RECOR. Une nouvelle piste est automatiquement insérée dans la session courante de Pro Tracks et l'enregistrement sur ces pistes commence.
5. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO.

Vous peuvent utiliser des fichiers MIDI de Patterns de batterie pour déclencher les sons du Vx400, tant que les notes MIDI sont organises pour déclencher les bons corrects. Les sons de batterie du Vx400 répondent uniquement aux messages MIDI transmis sur le canal 10, qui est le canal par défaut des fichiers au format General MIDI.

Mixage de la lecture

Le bouton PLAYBACK MIX vous permet de mixer facilement le traitement du Vx400 avec la lecture des pistes de Pro Tracks. Cette fonction est uniquement disponible lorsque le Vx400 est connecté à l'ordinateur par liaison USB et que Pro Tracks est charge. Pour modifier le niveau de lecture du Vx400, procédez comme suit :

I. Lancez la lecture de la session sur Pro Tracks.
2. Tournez le bouton Playback Mix pour équilibrer le niveau de traitement de la guitare du Vx400 avec la lecture. Lorsque l'écran indique USBMIX 0 cela signifie que seuls les signaux du Vx400 peuvent être entendus. Tournez le bouton vers la croite pour augmenter le niveau de la lecture. USB Vx50 indique que le niveau Vx400/son de l'ordinateur est régèle sur 50/50. Tournez encore vers la croite pour diminuer le niveau du Vx400. Vx MIX 0 indique que seule la lecture de l'ordinateur est entendue.

Boutons USB I-2 Level / USB 3-4 Level

Les boutons USB I-2 LEVEL et USB 3-4 LEVEL seront à doser le niveau des signaux transférés à l'ordinateur par le port USB. Ces réglages sont utilisés lorsque le niveau du signal de la source d'entrée (micro, ligne, guitare) n'est pas optimisé dans votre logiciel d'enregistrement (consultez le mode d'emploi de Pro Tracks pour obtenir de plus amples renseignements sur les réglages de niveau). Si le niveau du signal est trop élevé pour Pro Tracks, utilisez ces réglages pour diminuer le niveau. Les boutons USB I-2 Level et USB 3-4 Level contrôle le niveau de chaque paire de sorties USB. Par exemple, si SUMMIC est la source USB I-2 Source sélectionnée, le fait d'augmenter le niveau du micro de 6 dB sur la sortie USB 2 augmente également le niveau total de 6 dB sur la sortie USB I. Pour augmenter ou atténuer le niveau du signal audio transféré à l'ordinateur, procédez comme suit :

I. Jouez ou chantez dans le Vx400 et contrôle le niveau du signal en entrée du logiciel d'enregistrement (consultez le mode d'emploi de Pro Tracks pour obtenir de plus amples renseignements sur l'affichage des niveaux d'enregistrement).
2. Utilisez le bouton USB Level correspondant pour augmenter ou attenuer le niveau du signal transféré au logiciel d'enregistrement. La plage d'atténuation/amplification est de -6 dB (USB1-2-6) à +24 dB (USB1-2-24).

Utilisation du pédalier RPxFC pour l'enregistrement

Le Vx400 dispose d'une embase située en face arrêté et vous permettant de connecter un pédalier RPxFC optionnel. Ceci vous permet de commander les fonctions d'enregistrement du Vx400. Ce triple pédalier permet de commander les fonctions STOP/UNDO, RECORD et PLAY au pied. Le pédalier RPxFC est parfait pour l'enregistrement car il libère les pédales du RPx400 pour les changements de Presets et la commutation des canaux d'amplificateur. Le RPxFC est alors utilisé uniquement pour contrôler le logiciel Pro Tracks. Utilisez uniquement un cable Jack 6,35 mm stéreo pour connecter le RPxFC au Vx400.

Les fonctions du RPxFC sont identiques à celles des pédales du Vx400 lorsque vous étés en mode d'enregistrement. Consultez la section Utilisation des pédales du Vx400 pour l'enregistrement.

Utilaires

Utilaires

Initialisation d'usine

Cette fonction permet de reconfigurer le Vx400 sur ses réglages d'usine. Cette procédure efface tous les Presets utilisateur et recalibre la pédale d'expression.

ATTENTION : Cette fonction efface toutes les données programmeses par l'utilisateur. Assurez-vous que vous souhaitez effacer toutes vos données avant de lancer cette procEDURE.

la procédure d'initialisation est la suivante :

I. Déconnectez l'alimentation du Vx400.
2. Maintenez la touche Select enfoncée pendant la remise sous tension du Vx400.
3. Lorsque l'écran affiche RESET, relâchez la touche Select et appuyez sur la touche Store. L'écran affiche RESET, indiquant que le Vx400 est revenu à ses réglages d'usine. Le Vx400 passse alors automatiquement au calibrage de la pédale d'expression. Suivez les étapes 4 à 7 de la section sur le calibrage de la pédale d'expression.

Calibrage de la pédale d'expression

La pedale d'expression doit être recalibrée après une initialisation sur les réglages d'usine. Cette fonction s'affiche automatiquement après une initialisation. Dans le cas où le calibrage viendrait à échouer, ou si la pedale ne fonctionne pas correctement, utilisez la fonction de calibrage. Ceci n'efface pas les Presets utilisateur. La procédure de calibrage de la pedale est la suivante :

I. Déconnectez l'alimentation PS0913B à l'arrête du Vx400.
2. Maintenez la pédale BAS enforcée lors de la mise sous tension.
3. Maintenez la pédale BAS enforcée jusqu'à ce que l'écran affiche [RILIB].
4. Lorsque l'écran affiche TOE IN, placez la pédale en position basse.
5. Appuyez sur n'importe quelle pédale. L'écran affiche TOE UP.
6. Placez la pédale en position haute.
7. Appuyez sur n'importe qu'elle pédale. L'écran affiche V SWITCH, indiquant que vous venez d'entrée dans le menu de réglage de sensibilité du V-Switch.
8. Si vous ne souhaitez pas régler la sensibilité du V-Switch, appuyez sur n'importe qu'elle pédale pour revenir en mode de jeu.

Remarque: Si ERROR s'affiche, reprenez les étapes 4 à 8.

Sensibilité du V-Switch

Si vous souhaitez régler la sensibilité du V-Switch, suivez les étapes 1 à 7 du calibrage de la pédale d'expression, puis procédez comme suit :

I. Lorsque l'écran affiche VSWITCH, placez la pédale d'expression en position basse et appuyez jusqu'à ce que l'écran affiche BONE.
2. Lorsque l'écran clignote entre BONE (avec la sensibilité du V-Switch affichée) et VSWTCHON (ou VSWTCHOF, selon si le V-Switch est actif ou inactif), vous pouvez contrôler la sensibilité du V-Switch en appliquant la pression sur la position basse de la pédale d'expression.
3. Tournez le bouton 5 pour modifier la valeur de sensibilité du V-Switch. Vous pouvez contrôler la nouvelle valeur en appliquant la pression sur la pédale d'expression, en position basse.
4. Une fois la valeur de sensibilité sélectionnée, appuyez sur n'importe qu'elle pédale. Le Vx400 repasse en mode de jeu et vos réglages sont automatiquement sauvégardés.

La lecture audio de Pro Tracks comprend des bruits de pop et de clic.

• Essayez le Wave Profiler dans Options->Audio. Ceci semble résoudre la majorité des problèmes. Dans le cas contraire, essayez d'utiliser les Drivers MME dans Options->Audio->Advanced, Driver Mode. Ce sont les Drivers les plus commun, mais également ceux qui offrent le temps de latence le plus élevé.
• Essayez d'augmenter la valeur de latence dans les réglages audio.

Les commandes d'enregistrement au pied du Vx 400 ne fonctionnent pas, ou plus.

• Si elles fonctionnaient, essayez de quitter Pro Tracks et de le relancer (sauegardez avant!).
• Placez le Vx 400 hors et sous tension avant de lancer Pro Tracks ou X-Edit.
• Si les commandes n'ont jamais fonctionné, il y a un problème de MIDI USB. Vous utilisez les mauvais Drivers et/ou .dll ou ils sont mal installés. Un cable USB défectueux peut en être aussi la cause.
• Consultez la section sur l'installation des Drivers.

Lecture impossible depuis Pro Tracks.

• Si le mode de traitement des pistes par le Vx 400 est actif, changez de mode.
  Assurez-vous que les Faders de Pro Tracks ne sont pas au minimum.
• Vérifiez que les pistes ne sont pas coupées (Mute).
• Accédez au menu Options->Audio->Drivers et dans Output Drivers, Sélectionnez 'DigiTech USB 1-2 In/Out' et désélectionné toute autre option.
• Consultez la section sur l'installation des Drivers.

LeVx 400 n'enregistre pas dans Pro Tracks.

• Accédez au menu Options->Audio->Drivers et dans Output Drivers, Sélectionnez 'DigiTech USB 1-2 In/Out' et 'DigiTech USB 3-4 In Only' et désélectionné toute autre option.
  Assurez-vous que vous avez installé lesbons Drivers.
• Consultez la section sur l'installation des Drivers.
• Pour la première piste, assurez-vous que le mode 'REMIC' du Vx 400 n'est pas utilisé.

Je n'arrive pas àTRAITERmespistesenregistrées dans leVx400.

• Consultez la section sur le Traitément des pistes enregistrées par le Vx400 de ce mode d'emploi.

Pro Tracks se bloque.

• Fermez tous les programmes autres que Pro Tracks. Contrôlez le Gestionnaire de tâches, et assurez-vous qu'il n'y a pas une application cachée qui tourne en fond.
• Essayez de réduire le nombre de Plug-ins et de synthés virtuels.
• Augmentez la mémoire de votre système.
  Procurez-vous un disque dur plus rapide.
• Sauvegardez vos données audio sur un disque dur différent de celui sur lequel est installé le système d'exploitation et vos applications.
  Utilisez un ordinateur plus rapide.
• Consultez la section sur les systèmes requis.

Où sont mes fichiers Wave ?

• Les fichiers Wave sont tous sauvégardés dans le réseau spécifique dans Options->Global, Audio Data.

Le volume de mes fichiers Wave est trop élevé/bas.

• Vous pouvez modifier le niveau d'enregistrement à l'aide des boutons USB1-2 et USB3-4 Level.

Le niveau de lecture de Pro Tracks est supérieur à celui de mon chant

• Vous pouvez régler le mixage de lecture avec le bouton Playback Mix.

J'ai des décrochages audio en enregistrement.

• Essayez d'augmenter le temps de latence dans les réglages Audio.
• Essayez de réduire le nombre de pistes de votre projet (le faite de Muter les pistes ne change rien. Vous doivent archiver les pistes ou les effacer).
• Fermez tous les programmes autres que Pro Tracks. Contrôlez le Gestionnaire de tâches, et assurez-vous qu'il n'y a pas une application cachée qui tourne en fond.
• Essayez de réduire le nombre de Plug-ins et de synthés virtuels.
• Augmentez la mémoire de votre système.
  Procurez-vous un disque dur plus rapide.
• Sauvegardez vos données audio sur un disque dur différent de celui sur lequel est installé le système d'exploitation et vos applications.
  Utilisez un ordinateur plus rapide.

Lorsque je lance X Edit, il ne trouve pas le Vx 400.

Assurez-vous que vos Drivers sont correctement chargés et que le cable USB est correctement connecté.
- Consultez la section sur l'installation des Drivers USB.

La lecture est doublée.

Lécoute des entrées est probabilitément active. Désactivez dans Options->Audio->Input Monitoring.

Les réglages Bass, Mid et Treble ne fonctionnent pas.

• Avec la connexion USB, les réglages Bass, Mid et Treble contrôle les fonctions Playback Mix, USB 1-2 Level, et USB 3-4 Level. Utilisez le tableau d'édition ou le logiciel X Edit pour régler les graves, médiums et aigus.

Je n'arrive pas à enregistrer l'instrument.

• Vous pouvez enregistrer l'instrument sans traitement, uniquement sur une piste individuelle et non dans un mixage. Sélectionnez Setup dans le tableau d'effets et Sélectionnez BRYINS dans USBI-2 Source ou USB3-4 Source.
• Vous pouvez enregistrer le micro avec réverbération ou effets avec le mixage guitare. La configuration du micro doit être régée sur INSRV B ou INS Fx.

Je n'arrive pas à enregistrer messons de batterie.

• La batterie peut être enregistrée uniquement sur une piste séparée, et non dans le mixage. Pour enregistrer la batterie, Sélectionnez Setup dans le tableau et Sélectionnez BRUMS dans USBI-2 Source ou USB3-4 Source.

Je n'arrive pas à enregistrer mes entrées ligne.

• Vous pouvez enregistrer les entrées ligne sans traitement uniquement sur une piste individuelle et non dans un mixage. Sélectionnez Setup dans le tableau d'effets et Sélectionnez BRYLIN in USBI-2 Source ou USB3-4 Source.
• Vous pouvez enregistrer les entrées ligne avec réverbération ou effets avec le mixage guitare. La configuration des entrées ligne doit être régée sur LINRV B ou LINEFX.

j'ai des décrochages lorsque je change de Preset lors de l'enregistrement ou de la lecture.

• Ne changez pas de Preset lors de l'enregistrement ou de la lecture.

j'ai des décrochages sur mes entrées micro/ligne lorsqu j'enregistre.

• Ne changez pas de Preset lors de l'enregistrement.

Pro Tracks ne démarre pas.

• Il y a suturement eu une interruption de connexion USB lors de la session précédente de Pro Tracks. Vous devez redémarrer votre système pour résoudre ce problème.

Je n'entends pas la lecture de la liaison USB 3-4.

• La lecture n'est possible qu'vec USB1-2. USB3-4 ne servent qu'a l'enregistrement.

Paramètres de CC

CC Parametre

12 MIC ON/OFF
13 MIC SOURCE
MIC MODEL
15 COMP ON/OFF
16 COMP TYPE
17 COMP GAIN
I8 VOICE ON/OFF
19 VOICE TYPE
20 VOICE PARAMI
21 VOICE PARAM2
22 VOICE LEVEL
23 VOICE BYPASSLVL
24 EQ MIDFREQ
25 EQ BASS
26 EQ MIDRANGE
27 EQTREBLE
28 GATE ON/OFF
29 GATE THRESH
30 FX ON/OFF
3I FX TYPE
32 FX PARAMI
33 FX PARAM2
34 FX LEVEL/MIX
35 DLY ON/OFF
36 DLY TYPE
37 DLY TIME
38 DLY FEEDBACK
39 DLY LEVEL
40 RVB ON/OFF
4I RVB TYPE
42 RVB DAMP
43 RVB DECAY
44 RVB LEVEL
45 PDLI ASSIGN
46 PDLI MIN
47 PDLIMAX
48 PDL2 ASSIGN
49 PDL2 MIN
50 PDL2 MAX
51 PDL3 ASSIGN
52 PDL3 MIN
53 PDL3 MAX

CC Paramètre

4 GLB PEDAL1POSITION
7 GLB MASTER LEVEL
75 GLB INSTRUMENT ROUTE
76 GLB LINEIN ROUTE
77 GLB USB1 ROUTE
78 GLB USB2 ROUTE
79 GLB OUTPUT ROUTE
80 GLBUSB1LEVEL
8I GLB USB2 LEVEL
82 GLB USB MIX

Annexes

Liste des Presets usine

Number	Preset Name	Display Name	Number	Preset Name	Display Name
1/41	Vocal Delay	VOCILY	21/61	Wizard	WIZZARD
2/42	Monster	MONSTER	22/62	Warm Tube Delay	TUBDLY
3/43	50's Slapback Delay	SLAPBK	23/63	Distorted Tremolo	JSTREM
4/44	Grunge Vocal	GRUNGE	24/64	Karaoke Delay	KAROKE
5/45	Thicken	THICKN	25/65	Mars Man	MARS
6/46	Vocal Plate	PLATE	26/66	Whammy Man	WHAMAN
7/47	Wah Voice	WAHVIC	27/67	Big Verb	BIGVRB
8/48	Vibrato	VIBRTO	28/68	Distorted Delay	JSTDLY
9/49	Tube Mic Preamp	TUBPRE	29/69	Helium	HELIUM
10/50	Oh Yeah!	OHYEARH	30/70	Cyborg	CYBORG
11/51	Breathy	BRETHY	31/71	Billy Goat	GOAT
12/52	5th Up Pitch Shift	STH UP	32/72	Invaders	INVAIR
13/53	Telephone	TELPHN	33/73	Megaphone	MEGPHN
14/54	Alvin	ALVIN	34/74	Chorus Verb	CHORVI
15/55	Strobovoice	STROBE	35/75	Wiggly	WIGGLY
16/56	Rich Detune	DETUNE	36/76	Monster Pong	MONPNG
17/57	Lo-Fi	LO FI	37/77	Robot	ROBOT
18/58	Phased Pong	PHSPNG	38/78	Stutterer	STUTTR
19/59	Compressed	CMPRSSII	39/79	Pixelator	PIXLTR
20/60	Dark Force	FORCE	40/80	Space Reverb	SPACE

Caracteristiques :

Entrées :

Instrument In:Jack 6,35 mm asymétrique

Mic In : XLR symétrique avec alimentation fantôme

30 Patterns + métronome

Effects de simulation :

8 maximum

Consommation électrique :

10 Watts

Débit en courant :

675 mA, tension alternative

Adaptateurs secteur :

9Vca, I,3 A

DigiTech PS0913B - 100 (100V~50/60 Hz)

DigiTech PS0913B — 120 (120V~60 Hz)

DigiTech PS0913B — 230 (230V~50 Hz)

DigiTech PS0913B — 240 (240V~50 Hz)

Presets :

40 Presets utiliseur

40 Presets using

Effets:

Modèles de micros Compresseur, Noise Gate, Mic Pre / Voice, EQ, Chorus, Flanger, Phaser, Tremolo, Vibrato, Strobe, Doubler, Envelope, Pixelator, Detune, Pitch, Whammy™, Delay et Reverb.

Dimensions :

216mm (p) × 330mm (l) × 57mm (h)

Poids :

2,2 kg

DigiTech

Tél. : [phone] — Fax : [phone]

Distribution internationale

DigiTech et Vx400 sont des marques déposées de Harman Music Group Inc.

imprimé aux USA 06/2003

Vx400 — Mode d'emploi 18-1799-A

Consultez le site Internet de DigiTech :

http://www.digitech.com
