MODE D'EMPLOI ZKD4030G ZANKER

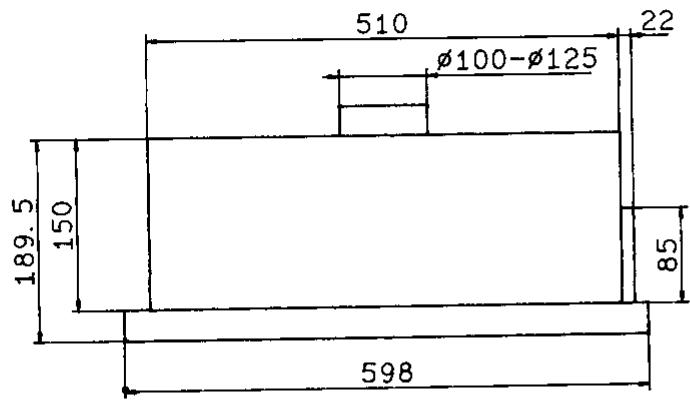

Instructions de montage et d'emploi pour le groupe semi-intégré avec visière extraible ZKD 4030 G

Fig. 1

Fig. 2

Fig. 3

Instructions de montage et d'emploi pour le groupe semi-intégré avec visière extraible ZKD 4030 G

Introduction

La presente notice a pour but de vous faire connaître les differents équipements techniques de votre apparéil et de vous familiariser avec son utilisation.

Description de l'appareil

Le groupe est prévu pour le montage dans une hotte décorative.

L'appareil est utilisable en évacuation extérieure ou en recyclage. S'il existe une possibilité d'évacuation extérieure (tuyau d'évacuation ou conduit d'aération), nous recommendons ce mode d'utilisation. La majeure partie des vapeurs et odeurs de cuisson et de rôtissage est ainsi

évacuée. Un filtré antigraissée incorpore absorbe les résidus graisses des vapeurs. Meubles et murs de votre cuisine sont donc essentiellement protégés contre les odeurs et les particulesGRASSEUSES.

L'utilisation en recyclage nécessite l'adaptation d'un filtré anti-odeurs.

L'air contenant les vapeurs et odeurs dégagées par la cuisson et le rotissage est aspiré à travers le filtrtre antigraisse et ensuite à travers le filtrtre anti-odeurs.

Suivant le stade actuel de la technique, l'efficacité du filtré anti-odeurs (filtré à charbon actif) est optimale.

Ce filtrer permet de retenir l'essential des particules de graisse et d'odeurs qui, sans cela, se déposeraient sur les meubles et murs à l'intérieur de la cuisine.

\section*{Caracteristique techniques}

Puissance moteur:

ZKD 4030 G

2 moteurs à 130 Watt chacun

Eclairage:

ZKD 4030 G

2x40Watt

Puisssance installee:

ZKD 4030 G

340 W/220 V/50 Hz

Raccordement électrique: Câble d'alimentation 0,9 m, fixé sur l'appareil, avec fiche pour prise de sécurité - couper du réseau avant toute réparation en retardan la fiche.

Puissance d'aspiration:

ZKD 4030 G = 380 m³/h
mesurée à la sortie d'appareil.

Conseils d'utilisation

La hotte doit etre mise en marche au plus tard au debut de la cuisson ou du rotissage. Vous augmenterez l'efficacite des filtres antigraisse et antiodeurs en arretant la hotte seulement 20 a 30 minutes après la fin de cuisson.

Flamber en-dessous de la hotte est defendu. Pendant la friture, surveilléz le déroulement car l'huile peut se surchauffer et s'enflammer. Du l'huile use s'enflamme rapidement et peut provoquer un incendie. Afin d'éviter un incendie il est nécessaire de nettoyer l'appareil à l'intérieur.

Fig. 4

Ceci peut se faire moyonnant une serviette trempée dans de l'alcool. Il est très important de nettoyer les filtrés et de les remplacer régulièrement.

Fonctionnement de la hotte

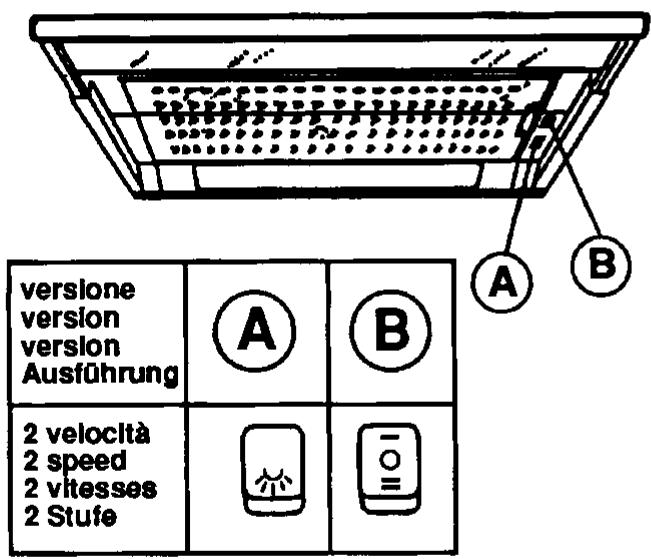

La hote possede les suivants boutons de commande (Fig. 4):

A - interrupteur lumière

B - commutateur vitesse

Pour la hotte avec un microinterrupteur, en tirant la vitre volet une lumière s'allume (si l'interrupteur lumière est inséré).

En tirant encore le ventilateur se met en marche (si l'interrupteur est insere), laissant en mémoire la vitesse可以选择.

Entretien

Filtre antigraisse

L'efficacité de la hotte dépend essentiellement de l'état de ce filtré. Son pouvoir d'absorption de résidus graisseux étant limité, il doit être remplace à temps.

Le filtré métallique pour graisses à haut rendement peut être lavé avec de l'eau et du savon ou directement dans le lavevaisselle avec un normal cycle de lavage.

Le filtré métallique peut être commandé avec le sigle GZD 2756.

Filtre anti-odeurs

(pour注意到的)

L'air aspire passé en plus par un litre à charbon actif qui en élimine les odeurs de cuisson.

Ce filtrne ne peut etre nettoyé. Il doit etre remplace en fonction de la frquence d'utilisation (env. deux fois par an).

Le filtrte anti-odeurs est livrable sous la reférence suivante: GZD 3141.

Remplacement du filtrre antigraisse

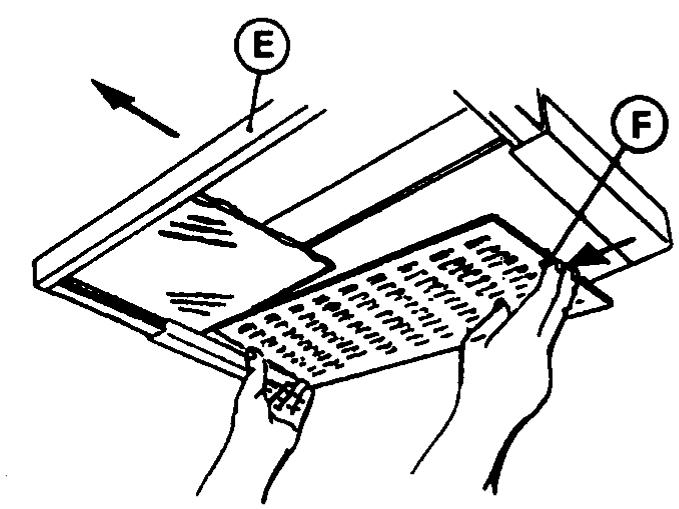

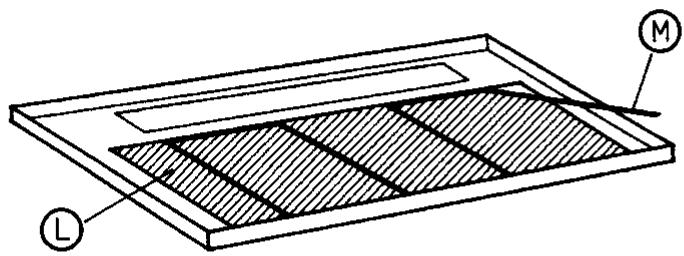

Enlever la visiere (E), Pousser légerement vers l'intérieur la poignée de prise (F), enlever la grille puis le filtre (L) après l'avoir libéré des arrêts (M) (Fig. 5-6).

Fig. 5

Remplacement du filtre anti-odeurs

(pour注意到的)

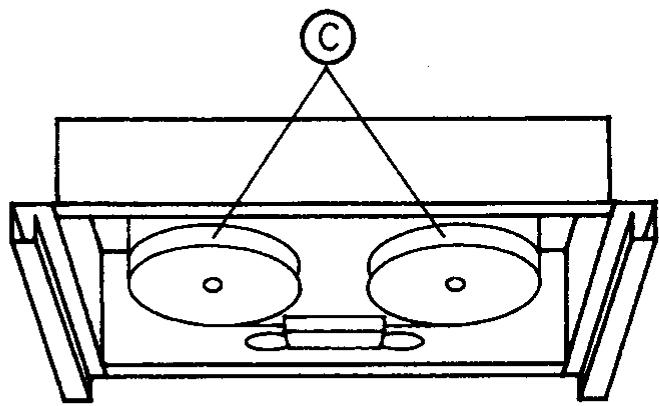

Le filtré peut être enlevé en le devissant en sens anti-horaire (Fig. 7).

Fig. 6
Fig. 7

Que faire en cas de panne?

Indiquer à votre service après-venture les précisions suivantes:

Modèle
Type
N° fabr.

Vous trouvrez ces indications sur la plaque signaletique a cotedu moteur.Inscrive les numeros des maintainant dans lescases correspondantes.

Ces données permettent au service après-vente de préparer les pieces détachées nécessaires; vous hotte pourra ainsi être remise en état des la première intervention du technicien.

Pose de l'appareil Indications generales

La hotte ne doit pas etre mise en fonction avant d'avoir ete montee complètement. La distance minimum entre le plan de cuisson et la hotte doit etre selon la norme DIN 68901/2.1.2,470 mm pour les cuisinières electriques et 650~mm pour les cuisinières a gaz.

Priere d'observer!

Le raccordement se fait moyennant une boite tous pôles séparés avec largeur de contact par pôle d'au moins 3 mm.

Connection évacuation extérieure

Lors d'une connection à évacuation extérieure, prière d'obserer les points ci-après: Ne jamais utiliser une cheminée de fumée ou de gaz en action. Ne pas connecter l'évacuation à une buse d'aération pour chambre de chauffage. Lors de la connection à des cheminées de fumée ou de gaz non employées, prière de demander l'avis du ramoneur.

L'évacuation vers l'extérieur se fait moyonnant une buse d'évacuation, soit vers le haut, soit à travers du mur vers l'extérieur. L'execution spéciale de la piece de raccordement, permet, sans perte de prestation d'employer des tuyaux de 100 Ø mm ou de 125 Ø mm.

Indication importante!

L'efficacité de la hotte est d'autant plus grande que le tuyau d'évacuation est court et le nombre de coudes réduit.

Remarque en rapport avec l'évacuation

Lors d'un fonctionnement simultanement d'une hotte à évacuation extérieure et d'un apparéil de chauffage nécessité de l'air (p.e. poèle à gaz, à mazout, aux charbons, chauffe-eau instantané, chauffe-eau) prudence est conseilé, car lors de l'aspiration d'air par la hotte, la quantité d'air dans la chambre diminue ce qui enlüve l'air nécessaire pour les poèles.

Un fonctionnement sans danger est possible quand lors d'un fonctionnement simultané de la hotte et de poèle, il y a dans la chambre une sous-pression de max 0,04 mbar. Ceci évite une réaspiration des gaz d'évacuation des poèles.

Des ennuis peuvent etre evite en ouvrant p.e. une fenetre ou une porte.

Remarque:

Lors du jugement, il faut tener compte de la totalité d'air disponible dans la maison.
Lors du fonctionnement d'appareils à cuisson p.e. taque de cuisson et four à gaz, la règle ci-dessus n'est pas de vigueur.
Lorsqu'il y a des doutes prière de consulter le ramoneur.
Lors de l'emploi d'une hotte à circuit fermé – avec filtré à charbon – l'emploi est possible sans limitations.

Encastrement de la hotte

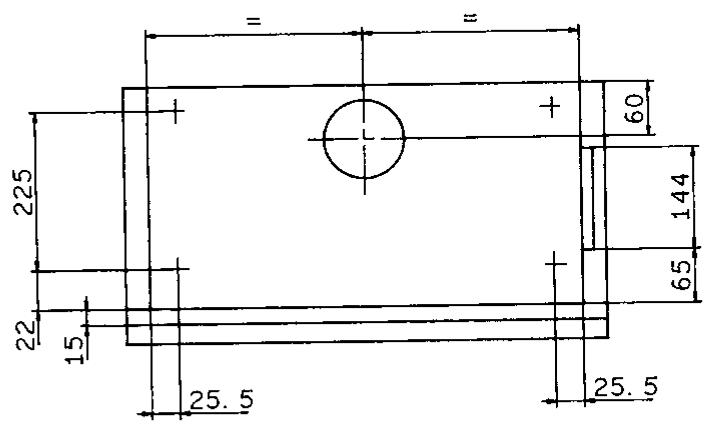

S'assurer que le meuble sou-tienne le poids de la hotte. Percer le fond du meuble suspendu selon le dessin (Fig. 2). Fixer à l'intérieur du meuble les 4 vis fournies en dotation. Si le meuble est plus profond de l'appareil, on peut appliquer à ce dernier un distanceur (de profondeur requise) en le fixant avec les vis dans la partie postérieure du groupe.

Attention

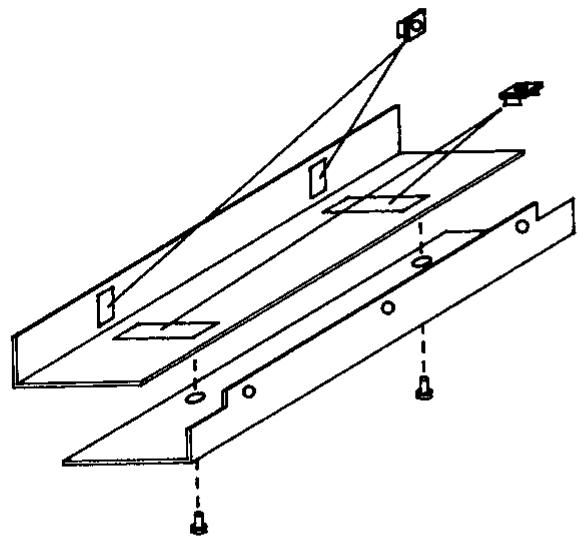

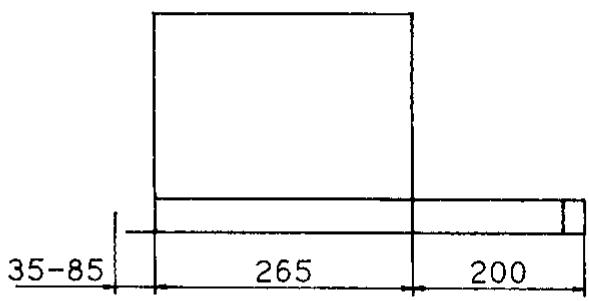

Placer la buse sortie d'air de façon à ce que le diamètre extérieur de la même ne soit pas des dimensions du produit. Considerer la partie découpee comme reference.

Fig. 8
